Kolokwium zaliczeniowe z przedmiotu Zwarcia w układach elektroenergetycznych

1. Przy jakich zwarciach występuje składowa zerowa w prądzie zwarciowym? (1p)
   a) 3-faz. b) 2-faz. c) 2-faz.+ziemia d) 1-faz.

2. Jaki jest stosunek prądu początkowego zwarcia 3-fazowego do prądu początkowego zwarcia 2-fazowego? (1p)
   a) 2/√3 b) √3/2 c) 3/2 d) 2/3

3. Wskazać, który prąd zwarciowy będzie większy, jeżeli X₍₁₎ = X₍₂₎, oraz X₍₀₎ > X₍₁₎ (pominąć rezystancję w obwodach składowych symetrycznych): (1p)
   a) zwarcia 3-fazowego b) zwarcia 1-fazowego

4. W którym przypadku impedancja składowej zerowej transformatora będzie większa: (1p)
   a) transformator 3-fazowy z rdzeniem 3- kolumnowym b) 3 jednostki 1-fazowe

5. Czy przy zmianie miejsca zwarcia w sieci izolowanej zmieni się prąd w miejscu zwarcia? (1p)
   a) tak b) nie

6. Czy przy zmianie miejsca zwarcia w linii w sieci izolowanej, zmienią się prądy płynące na początku linii niezwartych? (1p)
   a) tak b) nie

7. W przypadku wyłączenia linii w sieci przekompensowanej nastąpi: (1p)
   a) głębsze przekompensowanie sieci b) przejście do pracy z niedokompensowaniem.

8. Czy w warunkach idealnej kompensacji może pojawić się prąd resztkowy? (1p)
   a) tak b) nie

9. Wymienić cechy sieci izolowanej. (2p)

10. Wymienić składowe prądu zwarciowego przy zwarciach w pobliżu generatora. (2p)

11. Wymienić przyczyny stosowania automatyki wymuszania składowej czynnej prądu zwarcia doziemnego w sieci z kompensacją tego prądu. (2p)

12. Narysować przebiegi wartości chwilowych prądu zwarciowego w fazie R, przy trójfazowym zwarciu odległym w układzie pracującym w stanie jałowym, przy: (2p)
    a)
    b)

    gdzie γ₀ jest kątem fazowym napięcia w chwili zwarcia, a ϕ_z - kątem impedancji obwodu

13.
    Narysować wykres wskazowy prądów i napięć dla zwarcia 1-fazowego w sieci ze skutecznie uziemionym punktem neutralnym Pominąć rezystancję sieci. (2p)

14. Na poniższym rysunku pokazać jak transformują prądy fazowe zwarcia 2-fazowego przez transformator Dyn (2p)

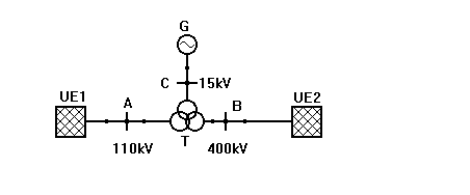

15. Wskazać, czy w zaznaczonych punktach układu jak na rysunku poniżej, popłynie składowa zerowa przy zwarciu jednofazowym na szynach A. Założyć, że UE1 oraz UE2 mają skutecznie uziemiony punkt neutralny. (3p)

T	G	Punkty
				A l	A p	B	C
YNynd	Y
YNynd	D
YNyd	Y
Yynd	Y

a)

b)

---
