POLITECHNIKA LUBELSKA

LABORATORIUM INSTALACJI

I OŚWIETLENIA ELEKTRYCZNEGO

Ćwiczenie nr 6

Pomiary natężenia oświetlenia i luminancji

Ćwiczenie wykonali :

Gr. ED 8.5

Paweł Błażejowski

Robert Smoląg

Celem ćwiczenia jest zapoznanie się z podstawowymi elementami projektowania i wykonywania pomiarów natężenia oświetlenia i luminancji. Obiektem w którym przeprowadzaliśmy nasze pomiary był korytarz w „Stolbudzie”.

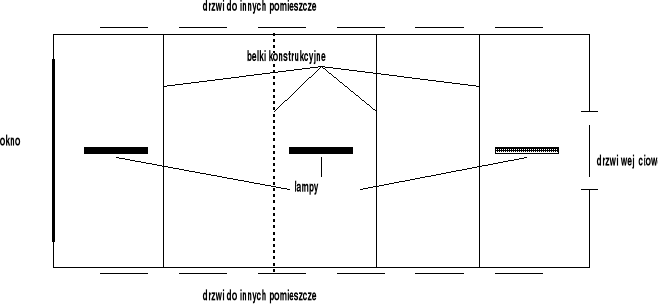

• podstawowe wymiary korytarza

- długość korytarza 22m

• szerokość korytarza 1,80m

• odległość lampy od podłogi 2,40m

• wymiary okna 1,30x2m zasłonięte jest firanką

• 12 białych drzwi do innych pomieszczeń 0,95x2m

• 3 oprawy oświetleniowe w których znajdowało się po dwie świetlówki o mocy 40W (świeciło 5)

Brak jednej świecącej świetlówki jak i zaznaczone belki konstrukcyjne wy stające z sufitu miały na pewno duży wpływ na natężenie oświetlenia w korytarzu.

Ze względu na małą szerokość pomieszczenia, natężenie mierzyliśmy w trzech miejscach (dwa pomiary wykonywane były przy ścianie a jeden na środku korytarza) co 50cm,na wysokości około 1m.W ten sposób otrzymaliśmy następujące wyniki:

	Strona lewa				Środek				Strona prawa
Punk Pom.	Eodb	Epad	Wsp. Odb.	Luminan.	Eodb	Epad	Wsp. Odb.	Lumi nan.	Eodb	Epad	Wsp. odb	Luminan
m	lx	lx	-	nit	lx	lx	-	nit	Lx	Lx	-	nit
0,5	70	200	0,35	22,4	110	300	0,36	35,2	80	250	0,32	25,6
1	50	150	0,33	16	95	255	0,37	30,4	80	225	0,35	25,6
1,5	45	125	0,36	14,4	95	225	0,42	30,4	75	230	0,32	24
2	35	100	0,35	11,2	80	200	0,4	25,6	65	215	0,31	20,8
2,5	30	95	0,32	9,6	75	175	0,43	24	55	150	0,36	17,6
3	25	80	0,31	8	75	150	0,5	24	50	125	0,4	16
3,5	25	75	0,33	8	85	125	0,68	27,2	45	100	0,45	14,4
4	25	80	0,31	8	65	100	0,65	20,8	30	85	0,35	9,6
4,5	30	90	0,33	9,6	70	95	0,73	22,4	25	70	0,36	8
5	30	95	0,32	9,6	65	95	0,68	20,8	30	65	0,46	9,6
5,5	25	70	0,36	8	65	80	0,81	20,8	25	55	0,45	8
6	25	65	0,38	8	50	95	0,53	16	25	50	0,5	8
6,5	20	60	0,33	6,4	45	100	0,45	14,4	25	60	0,42	8
7	20	55	0,36	6,4	45	80	0,56	14,4	20	55	0,36	6,4
7,5	20	45	0,44	6,4	30	75	0,4	9,6	20	50	0,4	6,4
8	15	40	0,37	4,8	30	75	0,4	9,6	25	45	0,55	8
8,5	10	30	0,33	3,2	20	50	0,4	6,4	20	40	0,5	6,4
9	10	25	0,4	3,2	10	35	0,28	3,2	15	30	0,5	4,8
9,5	10	25	0,4	3,2	10	25	0,4	3,2	10	25	0,4	3,2
10	10	25	0,4	3,2	10	25	0,4	3,2	10	25	0,4	3,2
10,5	10	25	0,4	3,2	10	25	0,4	3,2	10	25	0,4	3,2
11	10	30	0,33	3,2	10	30	0,33	3,2	10	30	0,33	3,2
11,5	15	40	0,37	4,8	15	45	0,33	4,8	15	45	0,33	4,8
12	15	55	0,27	4,8	20	60	0,33	6,4	20	50	0,4	6,4
12,5	20	60	0,33	6,4	25	55	0,45	8	25	65	0,38	8
13	15	35	0,42	4,8	20	45	0,44	6,4	20	55	0,36	6,4
13,5	10	25	0,4	3,2	10	30	0,33	3,2	15	40	0,37	4,8
14	10	25	0,4	3,2	10	35	0,28	3,2	15	35	0,43	4,8
14,5	10	30	0,33	3,2	10	30	0,33	3,2	10	25	0,4	3,2
15	10	25	0,4	3,2	10	25	0,4	3,2	10	25	0,4	3,2
15,5	10	25	0,4	3,2	10	25	0,4	3,2	10	25	0,4	3,2
16	10	25	0,4	3,2	10	25	0,4	3,2	10	25	0,4	3,2
16,5	10	30	0,33	3,2	10	25	0,4	3,2	15	35	0,49	4,8
17	10	25	0,4	3,2	10	30	0,33	3,2	15	30	0,5	4,8
17,5	10	30	0,33	3,2	20	45	0,44	6,4	15	35	0,43	4,8
18	10	35	0,28	3,2	25	50	0,5	8	15	40	0,37	4,8
18,5	15	50	0,3	4,8	25	60	0,42	8	20	55	0,36	6,4
19	20	80	0,25	6,4	30	95	0,32	9,6	25	90	0,28	8
19,5	25	95	0,26	8	35	110	0,32	11,2	35	100	0,35	11,2
20	35	100	0,35	11,2	35	130	0,27	11,2	35	105	0,33	11,2
20,5	35	100	0,35	11,2	40	130	0,3	12,8	40	110	0,36	12,8
21	40	100	0,4	12,8	40	150	0,27	12,8	40	110	0,36	12,8
21,5	40	110	0,36	12,8	40	150	0,26	12,8	40	115	0,35	12,8
22	40	110	0,36	12,8	40	150	0,26	12,8	40	115	0,35	12,8

- przestrzenny rozkład natężenia oświetlenia

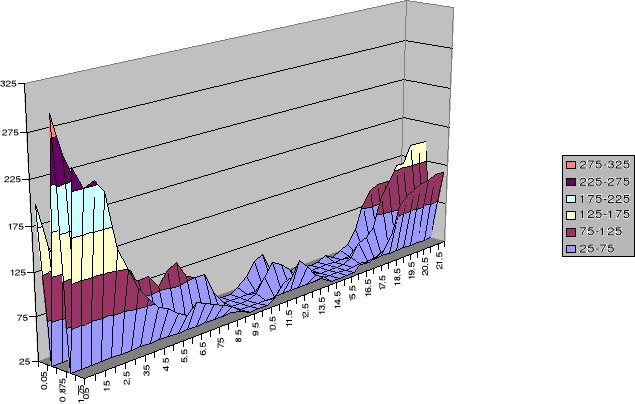

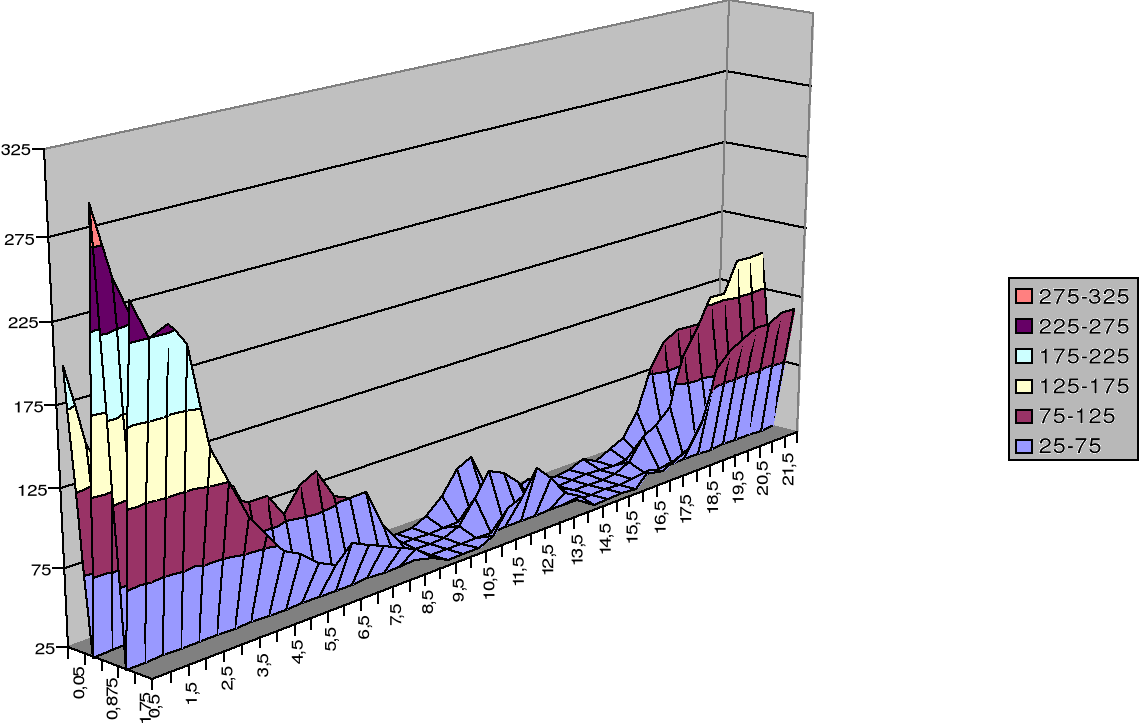

• przestrzenny trójwymiarowy rozkład natężenia oświetlenia

Wnioski z pomiarów:

• największe natężenie E_max=300lx

• najmniejsze natężenie E_min=25lx

Przykładowe obliczenia dla odległości 1,5 m :

- równomierność oświetlenia :

Dla porównania pomiarów i obliczeń skorzystałem z normy PN-71/E-02034 i tak:

• najmniejsze średnie natężenie oświetlenia powinno wynosić 20lx

• najmniejszy współczynnik równomierności oświetlenia δ_śr=0,3

Z moich pomiarów wynika, że najmniejsze natężenie oświetlenia jest większe od przewidywanego w normie i jest to wynik poprawny. Również współczynnik równomierności również mieści się w granicach normy. Jeśli chodzi o źródła światła (świetlówki 40W), są one dobrane poprawnie (wyniki mieszczą się w normach mimo jednej świetlówki przepalonej), ostatecznie można by było nieznacznie obniżyć zawieszenie opraw ze względu belki wystające z sufitu - mają one duży wpływ na rozkład natężenia oświetlenia w korytarzu.

długość korytarza

natężenie [lx]

szerokość

---
