Stopa fundamentowa

Zestawienie parametrów geotechnicznych

Rodzaj gruntu	IL^(n)	ID^(n)	ρ­^(n)	γ^(n)	cu^(n)	ϕu^(n)	ρ′^(n)	γ′^(n)
	-	-	[t/m^3]	[kN/m^3]	[kPa]	[°]	[t/m^3]	[kN/m^3]
PS	-	0,61	1,85	18,15	-	33,6	1,00	9,81

Głębokość posadowienia przyjęto 1,1[m]. Wymiary stopy: B=2,1[m], L=2,65[m]. Mimośród: e_xs=0,3[m]. Posadzka: h=0,1[m], γ⁽ⁿ⁾=23[kN/m³].

Profil terenu

1. Zestawienie obciążeń obliczeniowych.

• ciężar stopy

•
  ciężar gruntu nad stopą

• ciężar posadzki nad stopą

2. Sprawdzenie, czy wypadkowa obciążeń stałych i zmiennych znajduje się w rdzeniu podstawy stopy.

Schemat I

• obciążenie pionowe podłoża fundamentu

- moment obciążeń względem środka podstawy stopy

• mimośród wypadkowej obciążeń względem środka podstawy stopy

Wypadkowa obciążeń znajduje się w rdzeniu przekroju.

Sprawdzenie nierównomierności oddziaływań

3. Sprawdzenie warunków dotyczących położenia wypadkowej obciążeń stałych i zmiennych długotrwałych i krótkotrwałych.

Schemat I

Mimośrody

Wypadkowa znajduje się w rdzeniu.

Schemat II

Mimośrody

Wypadkowa znajduje się w rdzeniu.

4. Sprawdzenie warunków dotyczących położenia wypadkowej obciążeń stałych, zmiennych i wyjątkowych.

Schemat I

Mimośrody

Wypadkowa znajduje się w rdzeniu.

Schemat II

Mimośrody

Wypadkowa znajduje się w rdzeniu.

5. Sprawdzenie warunków stanu granicznego nośności od obciążeń stałych, zmiennych i wyjątkowych.

Schemat I

• z punktu 4

• zredukowane wymiary stopy fundamentowej

• obliczeniowa wartość kąta tarcia wewnętrznego

•
  współczynniki nośności

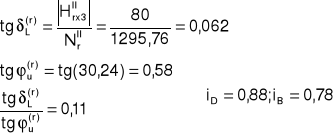

• współczynniki i_D, i_B dla Q_fNB

• współczynniki i_D, i_B dla Q_fNL

- obliczeniowe obciążenie obok fundamentu w poziomie posadowienia

• ciężar gruntu pod podstawą stopy do głębokości z=B=2,1[m]

• opór graniczny podłoża Q_fNB

Sprawdzenie warunku obliczeniowego

Warunek nośności jest spełniony

•
  opór graniczny podłoża Q_fNL

Sprawdzenie warunku obliczeniowego

Warunek nośności jest spełniony

Schemat II

• z punktu 4

• zredukowane wymiary stopy fundamentowej

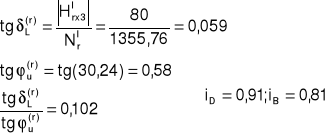

• współczynniki i_D, i_B dla Q_fNB

• współczynniki i_D, i_B dla Q_fNL

• opór graniczny podłoża Q_fNB

Sprawdzenie warunku obliczeniowego

Warunek nośności jest spełniony

•
  opór graniczny podłoża Q_fNL

Sprawdzenie warunku obliczeniowego

Warunek nośności jest spełniony

---
