1.Cel ćwiczenia:

Celem ćwiczenia jest doświadczalne wyznaczenie sprawności przekładni ślimakowej.

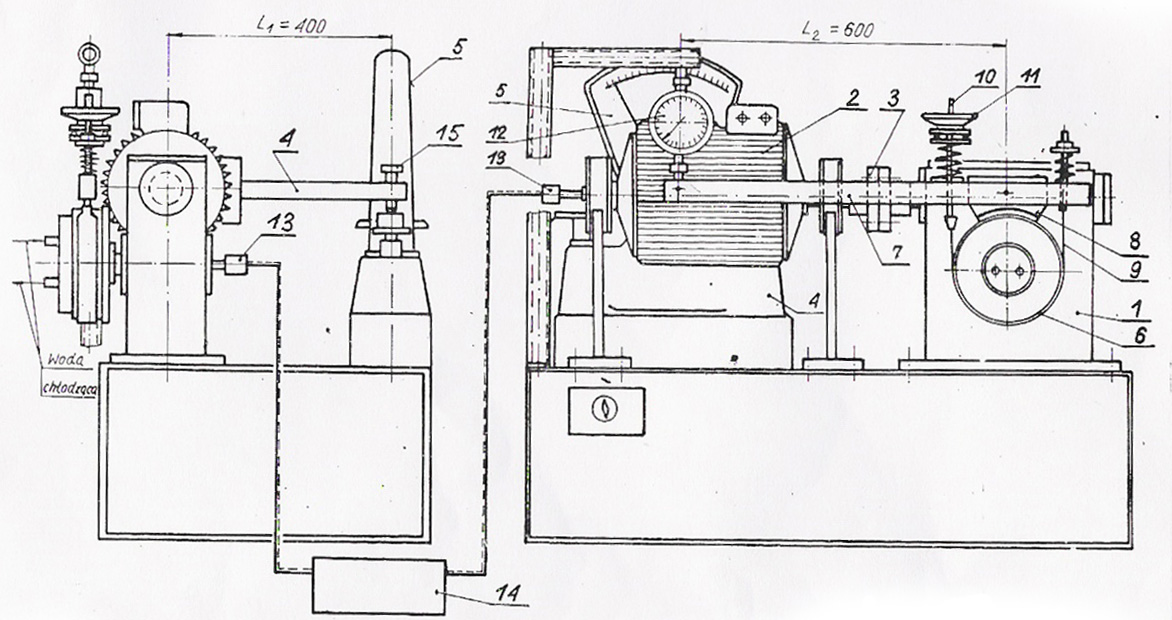

2. Schemat stanowiska badawczego.

1. przekładnia ślimakowa

2. silnik elektryczny

3. sprzęgło podatne

4. dźwignia

5. waga

6. bęben hamulcowy

7. dźwignia

8. szczęka hamulca

9. taśma hamulca

10. śruba naciągowa hamulca

11. kółko ręczne

12. dynamometr sprężynowy

13. przetwornik obrotowo-impulsowy

14. cyfrowy licznik obrotów i czasu

3. Przykładowe obliczenia:

• parametry badanego układu:

• hamulec bębnowy klasy 2

• olej w przekładni: HIPOL 15f

• ślimak 45

• ślimacznica BK 37

• Obliczenia obrotów na wale ślimacznicy:

• Średnie wskazanie wagi dla biegu jałowego:

• Średni moment dla biegu jałowego:

• Średnia moc na wale silnika dla biegu jałowego:

• Średnie wskazanie wagi dla określonego stopnia obciążenia:

• Średni moment dla określonego stopnia obciążenia:

• Średnia moc na wale silnika dla określonego stopnia obciążenia:

• Średniego momentu na wale ślimacznicy dla określonego stopnia obciążenia:

• Średniej mocy na wale ślimacznicy dla określonego stopnia obciążenia:

• Sprawność przekładni ślimakowej:

• Moc stracona w przekładni:

• Błąd bezwzględny sprawności:

• Błąd względny procentowy:

4. Tabele wyników:

Lp	n1a	n1b	n1 śr	n2	Go'	Go''	G'	G''	F
		obr/min	obr/min	obr/min	obr/min	N	N	N	N	N
1	743,00	734,50	738,75	49,25	4,40	3,73	19,94	18,47	100,00
2	740,00	739,10	739,55	49,30					31,15	32,14	200,00
3	735,00	734,30	734,65	48,98					43,94	46,26	300,00
4	730,00	729,30	729,65	48,64					58,96	57,47	400,00
5	725,10	724,00	724,55	48,30					70,65	70,43	500,00
6	720,00	718,10	719,05	47,94			przy obr 742	przy obr 748	82,23	85,64	600,00
7	714,00	712,00	713,00	47,53					98,41	98,40	700,00
8	709,00	706,70	707,85	47,19					107,25	109,20	800,00

Lp	Go	G	Mo	P10	M1	M2	P1	P2		Ps	blad	względ błąd
		N	N	Nm	W	Nm	Nm	W	W	%	W		%
1	4,07	19,21	1,63	126,85	7,68	60	594,25	309,42	52,07	284,82	0,1062	25,63
2					31,65			12,66	120	980,23	619,52	63,20	360,71	0,0651	11,48
3					45,10			18,04	180	1387,76	923,12	66,52	464,64	0,0460	7,43
4					58,22			23,29	240	1779,12	1222,45	68,71	556,67	0,0359	5,51
5					70,54			28,22	300	2140,72	1517,38	70,88	623,34	0,0298	4,40
6					83,94			33,57	360	2527,89	1807,04	71,48	720,86	0,0253	3,66
7					98,41			39,36	420	2938,75	2090,47	71,13	848,28	0,0217	3,15
8					108,23			43,29	480	3208,67	2371,85	73,92	836,82	0,0199	2,76

5. Wnioski:

SPRAWNOŚĆ MECHANICZNA PRZEKŁADNI ŚLIMAKOWEJ
