2. Dane i założenia projektowe

Lokalizacja budynku: Koszalin; I strefa klimatyczna Polski.

Przeznaczenie budynku: Dom jednorodzinny

Charakterystyka budowlana: Budynek podpiwniczony, złożony z dwóch powtarzalnych kondygnacji (wszystkie pomieszczenia w budynku są ogrzewane), zwieńczonych stropodachem bez warstwy powietrza. Drzwi wejściowe znajdują się na pierwszej kondygnacji. Prowadzą do nich schody zagłębione w wykopie w gruncie.

Izolacja w budynku jest tak ułożona, że uniemożliwia cyrkulację po cieplejszej stronie izolacji!

Wysokość kondygnacji w świetle: H = 2,6 m

Zagłębienie najniższej kondygnacji w gruncie: a = 1,5 m

Grubość stropu między kondygnacyjnego: h = 0,3 m

Zastosowana stolarka okienna i drzwiowa dołączona do katalogu w punkcie 8.

Okna zewnętrzne plastikowe. Szyby zespolone ze szkła niskoemisyjnego: U=1,7 W/m²K

Drzwi zewnętrzne aluminiowe z przekładką termiczną (profil ciepły): U=2,45 W/m²K

Drzwi wewnętrzne aluminiowe (profil zimny): U=5,6 W/m²K

Temperatury obliczeniowe :

Powietrza zewnętrznego	te = -16 ^0C
Powietrza wewnętrznego	ti = +20 ^0C
Łazienki	ti= +24^0C
Gruntu	tgr= +8 ^0C

3. Sprawdzenie warunków izolacyjności cieplnej przegród budowlanych, dobór materiałów izolacji cieplnej i obliczenie wymaganych grubości warstw izolacyjnych.

Ściana nieprzylegająca do gruntu:

lp.	MATERIAŁ	d		R
				m	W/(m K)	(m^2K)/W
1.	Cegła klinkierowa	0,065	1,05	0,061
2.	Styropian	d2	0,05	2,8
3.	Cegła kratówka	0,25	0,56	0,45
4.	Tynk cementowo-wapienny	0,02	0,82	0,02

R_si= 0,13

R_se= 0,04

Zgodnie z Rozporządzeniem Ministra Infrastruktury, z dn. 12.04.2002r. w sprawie Warunków jakim powinny podlegać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 ) wraz z naniesionymi zmianami znajdującymi się w Rozporządzeniu Ministra Infrastruktury z dnia 7.04.2004r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 109 poz. 1156) przyjmuję U ≥ 0,3

Przyjmuję w projekcie styropian o grubości d₂ = 0,14m

Obliczam rzeczywiste U_sz:

Ściana przylegająca do gruntu:

lp.	MATERIAŁ	d		R
				m	W/(m K)	(m^2K)/W
1.	Tynk c-w	0,02	0,82	0,2
2.	Cegła kratówka	0,25	0,56	0,44
3.	Styropian	d3	0,05	4
4.	Tynk c-w	0,02	0,82	0,24
5.	Papa asfaltowa	0,01	0,82	0,01

Zgodnie z Rozporządzeniem Ministra Infrastruktury, z dn. 12.04.2002r. w sprawie Warunków jakim powinny podlegać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 ) wraz z naniesionymi zmianami znajdującymi się w Rozporządzeniu Ministra Infrastruktury z dnia 7.04.2004r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 109 poz. 1156) przyjmuję U≤0,2

Przyjmuję R_gr= 0,5(m²K)/W, zgodnie z normą PN-EN ISO 6946

Do dalszych obliczeń przyjmuję grubość izolacji d₃=20cm. Zakładam, że styropian będzie montowany z dwóch warstw po 10 cm każda.

Obliczam rzeczywiste U_szg

Przyjmuję nieszczelności w warstwie izolacji na poziomie 0, więc ΔUg=0

Zakładam, że izolacja będzie mocowana na klej, wiec ΔUf=0

Podłoga przylegająca do gruntu:

lp.	MATERIAŁ	d		R
				m	W/(m K)	(m^2K)/W
1.	Terakota	0,02	1,05	0,02
2.	Szlichta	0,04	0,83	0,05
3.	Styropian	0,08	0,045	1,78
4.	Hydroizolacja	0,003	0,18	0,02
5.	Beton	0,1	1,7	0,06
6.	Piasek	0,3	0,9	0,3
	Σ=	bez piasku=0,243		2,23

Obliczam rzeczywiste U_gr

R_si= 0,17

R_se= 0,04

Podłoga w pokoju:

R_gr=0,93

Podłoga w łazience:

R_gr=0,72

Do dalszych obliczeń przyjmuję U_gr=0,31

Obliczam U stropodachu bez warstwy powietrza:

lp.	MATERIAŁ	D		R
				m	W/(m K)	(m^2K)/W
1.	Tynk c-w	0,015	0,82	0,02
2.	Beton	0,2	1,7	0,11
3.	Wełna mineralna	0,15	0,05	3
4.	Żelbet	0,07	1,7	0,04
5.	Papa asfaltowa	0,003	0,15	0,02
	Σ	0,438	-

R_si= 0,10

R_se= 0,04

Obliczam U ściany między pomieszczeniami:

lp.	MATERIAŁ	D		R
				m	W/(m K)	(m^2K)/W
1.	Tynk c-w	0,015	0,82	0,02
2.	Cegła	0,12	0,56	0,21
3.	Tynk c-w	0,015	0,82	0,02
	Σ	0,15	-	0,25

4. Obliczenie zapotrzebowania na ciepło:

Nazwa pomieszczenia, kubatura	Przegroda			Powierz.	U	ti-te	U(ti-te)	Qo Strata ciepła	1+Σd	Q zap. ciepła	Uwagi (strony świata)
	Symbol przegrody	Dł.	Wysokość szerokość
	-	m	m	m^2	W/m^2K	K	W/m^2	W	-	W	-
001	Szg	19,2	1,7	31,2	0,19	12	2,28	71	1,13	80	EWSN
108,3m^3	Sz	19,2	1,3	18,7	0,29	36	10,44	195				220
	O(O20a)	1,9	1,2	2,3	1,70	36	61,2	141				159
	2xO(O18)	1,5	1,2	1,8	1,70	36	61,2	110				124
	Dz	0,9	2,0	1,8	2,45	36	88,2	159				180
	PII	6,6	5,4	35,6	0,31	12	3,72	132				149
	Sw	4,8	3,0	12,6	2,37	-4	9,48	-119				-134
	Dw	0,9	2,0	1,8	3,20	-4	12,8	-23				-26
										Σ=752
002	Szg	10,8	1,7	16,9	0,19	16	3,04	51	1,13	58
43,8m^3	Sz	10,8	1,3	11,0	0,29	40	11,6	128				145
	O(O10)	0,58	1,2	0,7	1,70	40	68	48				54
	2xO(O14)	0,9	1,2	1,0	1,70	40	68	68				77
	PII	4,8	3,0	14,4	0,31	16	4,96	71				80
	Sw	4,8	3,0	12,6	2,36	4	9,44	119				134
	Dw	0,9	2,0	1,8	3,20	4	12,8	23				26
										Σ=574
101	Sz	19,2	2,97	51,1	0,29	36	10,44	533	1,03	549
107m^3	O(O20a)	1,9	1,2	2,3	1,70	36	61,2	141				145
	2xO(O18)	1,5	1,2	1,8	1,70	36	61,2	110				113
	Std	6,6	5,4	35,6	0,30	36	10,8	384				396
	Sw	4,8	2,97	12,5	2,37	-4	9,48	-118				-122
	Dw	0,9	2,0	1,8	3,20	-4	12,8	-23				-24
										Σ=1057
102	Sz	10,8	2,97	29,4	0,29	40	11,6	341	1,03	351
43,2m^3	O(O10)	0,6	1,2	0,7	1,70	40	68	48				49
	2xO(O14)	0,9	1,2	1,0	1,70	40	68	68				70
	Std	4,8	3,0	14,4	0,30	40	12	173				178
	Sw	4,8	2,97	12,5	2,37	4	9,48	118				122
	Dw	0,9	2,0	1,8	3,2	4	12,8	230				237
										Σ=1007

Dla pomieszczeń 001 i 002 d₁=0,18 a d₂=-0,05

Dla pomieszczeń 003 i 004 d₁=0,08 a d₂=-0,05

Obliczenie zapotrzebowania na ciepło w wentylacji dla pomieszczeń: użytkowanych powyżej 12 godzin:

Pomieszczenie 001:

Pomieszczenie 002:

Pomieszczenie 003:

Pomieszczenie 004:

Pomieszczenie	001	002	101	102
Zapotrz. na ciepło przez przenikanie [W]	752	574	1057	1007
Zapotrzebowanie na wentylację[W]	351	201	351	201
Suma[W]	1103	775	1408	1208

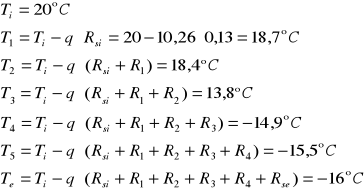

5. Rozkład temperatur w przegrodzie pionowej nieprzylegającej do gruntu:

R_si = 0,13 (m²K)/W t_i = 20ႰC

R_se= 0,04 m²K/W t_e = -16Ⴐ

U=0,29 W/m²K

Jednostkowy strumień ciepła przenikający przez przegrodę (ścianę zewnętrzną):

Rozkład temperatur na załączonym wykresie.

6. Sprawdzenie warunku wykraplania się wilgoci na wewnętrznej powierzchni przegrody zewnętrznej

(na podst. normy PN-EN ISO 6946: 1999)

Warunek nie wykroplenia się wilgoci, na wewnętrznej części przegrody zewnętrznej, jest spełniony, gdy temperatura w tym punkcie jest przynajmniej o jeden stopień wyższa od temp. punktu rosy w tym samym miejscu.

Temp. wewnętrzna ściany zewnętrznej:

Przy obliczaniu minimalnej temp. wewnętrznej powierzchni przegrody nieprzezroczystej należy przyjmować wartość R_i = 0,167 m²K/W

ႰC

Ciśnienie cząstkowe w pomieszczeniu przy temperaturze 18,3ႰC:

p_i =
,

p_ni = 21,05 hPa oraz ၪ₁ =55% (wg PN-EN ISO 6946:1999)

p_i= 11,57 hPa პ T_s = 9ႰC

T_s - temp. punktu rosy dla obliczonego p_i = 11,57hPa

Ściana zewnętrzna została zbudowana prawidłowo, gdyż temperatura ၮ₁= 18,3ႰC jest większa niż o jeden stopień od temperatury punktu rosy T_s = 9 ႰC.

Spis treści:

1. Podstawy prawne

2. Dane i założenia projektowe

3. Sprawdzenie warunków izolacyjności cieplnej przegród budowlanych; dobór materiałów izolacji cieplnej i obliczenie wymaganych grubości warstw izolacyjnych

4. Wyznaczenie obliczeniowego zapotrzebowania na ciepło wszystkich pomieszczeń ogrzewanych

5. Wyznaczenie rozkładu temperatur w przegrodzie zewnętrznej

6. Sprawdzenie warunku wkraplania się wilgoci na wewnętrznej powierzchni przegrody

7. Wykres nr 1. rozkładu temperatur w przegrodzie

8. Katalog drzwi i okien

1. Podstawy prawne:

W projekcie wykorzystano następujące normy:

PN-B-03406 „Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze

do 600m³”

PN-EN ISO 6946 „Opór cieplny i współczynnik przenikania ciepła”

PN-82/B-02403 „Temperatury obliczeniowe zewnętrzne”

PN-82/B-02402 „Temperatury ogrzewanych pomieszczeń w budynkach”

PN-ISO 9836 „Właściwości użytkowe w budownictwie. Określanie i obliczanie

wskaźników powierzchniowych i kubaturowych”

D.U. nr 75/2002 „Warunki techniczne, jakim powinny odpowiadać budynki i

ich usytuowanie”

Stolarka wykorzystana w projekcie:

Rodzaj	Symbol	Ilość
Okno	020a	1
Okno	018	2
Okno	010	1
Okno	014	2
Drzwi	S1B	1
Drzwi	D4-CS	2

---
