Dane silnika:
Objętość skokowa	V=2800 [cm^3]
Moc silnika	Ne=130 [ KM ]
Prędkość obrotowa mocy maks.	n = 5500 [ obr/min ]
Średnica cylindra	D = 96 [ mm ]
Skok tłoka	S = 98,8 [ mm ]
Masa tłoka	mt = 0,96 [ kg ]
Masa korbowodu	mk = 0,98 [ kg ]

Obliczenia kinematyczne silnika

Promień wykorbienia:

Długość korbowodu : λ = 0,25

Pole powierzchni tłoka:

Prędkość kątowa silnika:

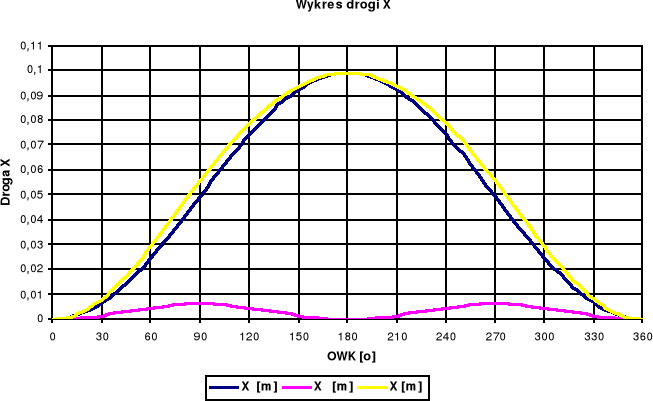

Droga tłoka w zależności od kąta obrotu wału korbowego α

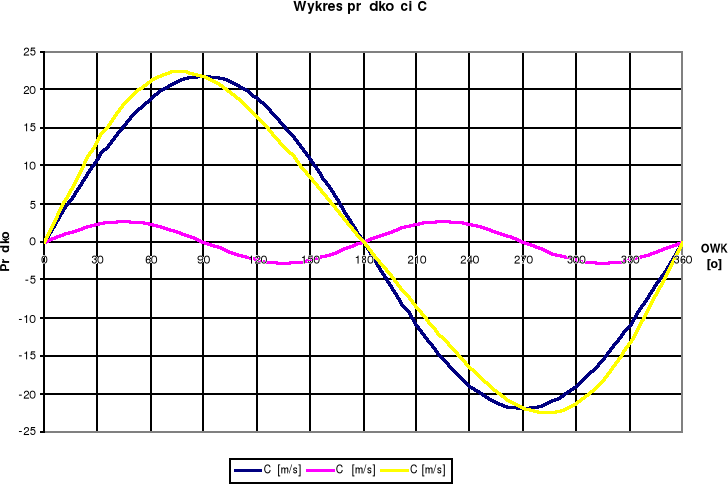

Prędkość tłoka w zależności od kąta obrotu wału korbowego α

Przyśpieszenie tłoka w zależności od kąta obrotu wału korbowego α

Wszystkie wartości drogi, prędkości i przyśpieszenia oraz ich harmonicznych znajdują się w tabeli.

OBLICZENIA DYNAMICZNE

Schemat rozkładu sił w mechanizmie korbowo- tłokowym przedstawia rysunek

Poszczególne siły wyrażają się wzorami:

Siła bezwładności:

gdzie masa m_p jest to masa w ruchu postępowym i składa się na nią: masa tłoka i masa korbowodu w ruchu postępowym.

Siła gazowa:

Gdzie: pg - ciśnienie odczytane z wykresu indykatorowego w [ MPa]

po - ciśnienie otoczenia równe po = 0,1 [ MPa]

F - powierzchnia tłoka w [mm²]

Siła tłokowa:

Siła korbowodowa:

Siła normalna:

Siła promieniowa:

Siła styczna:

Siła odśrodkowa :

Gdzie m_o masa w ruchu obrotowym na którą składa się masa korbowodu w ruchu obrotowym i niezrównoważona masa wykorbienia, wynoszą one:

mko=0,75*mk=0,75*0,98=0,735 [kg]

mo=0,3+0,735=1,035 [kg]

Po=mo*r*w²=1,035*0,0495*439,8²=9909,59 [N]

Kąt bieżący obrotu korbowodu względem osi cylindra liczymy ze wzoru

Wartości sił: tłokowej, gazowej, korbowodowej, normalnej, stycznej i promieniowej w zależności od kąta obrotu wału korbowego podane są w tabeli. Interpretacja graficzna przedstawiona jest na wykresach.

α

K

Pk

Pt

N

Po

T

β

---
