Cel ćwiczenia.

Celem ćwiczenia było poznanie charakterystyk silnika bocznikowego prądu stałego.

2.Program ćwiczenia.

3.Schemat połączeń.

4.Tabele z wynikami pomiarów.

Pomiar charakterystyki mechanicznej.

lp

U

If

It

n

G

l

M

Uwagi

V

A

A

obr/min

N

m

Nm

1

220

0,35

10,4

1450

160

0,065

10,40

2

220

0,35

9,0

1450

140

0,065

9,10

3

220

0,35

7,6

1470

120

0,065

7,80

4

220

0,35

5,8

1500

92

0,065

5,98

5

220

0,35

4,2

1550

65

0,065

4,23

6

220

0,35

2,8

1570

38

0,065

2,47

7

220

0,35

2,0

1600

22

0,065

1,43

8

220

0,35

0,7

1570

5

0,065

0,33

Pomiar przy wył. wzbudzeniu prądnicy

Przykładowe obliczenia:

Dla punktu 1:

0x01 graphic

Pomiar charakterystyki prędkości obrotowej.

lp

U

If

It

n

G

l

M

V

A

A

obr/min

N

m

Nm

1

220

0,405

8,6

1410

146

0,065

9,49

2

220

0,37

8,6

1450

140

0,065

9,1

3

220

0,34

8,6

1510

135

0,065

8,775

4

220

0,32

8,6

1550

132

0,065

8,58

5

220

0,30

8,6

1600

130

0,065

8,45

6

220

0,285

8,6

1650

120

0,065

7,8

7

220

0,265

8,6

1700

118

0,065

7,67

Pomiar charakterystyki regulacji.

lp

U

If

It

n

G

l

M

Uwagi

V

A

A

obr/min

N

m

Nm

1

220

0,395

0,7

1500

4

0,065

0,26

Pomiar przy wył. wzbudzeniu prądnicy

2

220

0,37

1,8

1500

20

0,065

1,3

3

220

0,355

3,4

1500

50

0,065

3,25

4

220

0,35

7,4

1500

120

0,065

7,8

5

220

0,335

8,8

1500

140

0,065

9,1

6

220

0,335

10,2

1500

160

0,065

10,4

Pomiar charakterystyki momentu rozruchowego.

Lp

If

It

If /It

G

l

Mr

Mr/Mn

A

A

-

N

m

Nm

-

1

0,37

3,8

10,27

70

0,065

4,55

0,5

2

0,37

6,2

16,76

110

0,065

7,15

0,8

3

0,37

8,0

21,62

150

0,065

9,75

1,1

4

0,37

9,0

24,32

170

0,065

11,05

1,2

5

0,37

9,8

26,49

180

0,065

11,70

1,3

6

0,37

10,8

29,19

200

0,065

13,00

1,4

1

0,185

3,8

20,54

50

0,065

3,25

0,4

2

0,185

5,2

28,11

70

0,065

4,55

0,5

3

0,185

7,0

37,84

100

0,065

6,50

0,7

4

0,185

8,2

44,32

110

0,065

7,15

0,8

5

0,185

9,6

51,89

120

0,065

7,80

0,9

6

0,185

10,6

57,30

140

0,065

9,10

1,0

Pomiar charakterystyk roboczych.

Lp.

U

If

It

I

E

n

M

Mi

Pi

P1

P2

η

V

A

A

A

V

obr/min

Nm

Nm

W

W

W

%

1

220

0,35

10,4

10,75

203,5

1450

10,4

13,9

2116,4

2365

1578

66,7

2

222

0,35

9,0

9,35

205,5

1450

9,1

12,2

1849,5

2057

1381

67,1

3

220

0,35

7,6

7,95

207,4

1470

7,8

10,4

1576,2

1749

1184

67,7

4

220

0,35

5,8

6,15

209,9

1500

6,0

8,0

1217,4

1353

911

67,3

5

220

0,35

4,2

4,55

212,2

1550

4,2

5,9

891,2

1001

637

63,6

6

220

0,35

2,8

3,15

214,1

1570

2,5

4,0

599,5

693

379

54,7

7

222

0,35

2,0

2,35

215,4

1600

1,4

2,8

430,8

517

212

41,0

8

222

0,35

0,7

1,05

218,4

1570

0,3

1,0

152,9

231

46

19,9

Przykładowe obliczenia dla punktu 1:

Obliczenie prądu całkowitego:

I = It + If = 10,4 + 0,35 = 10,75 A

Obliczenie rezystancji twornika:

Rtc* = Rtc × = 1,14 × = 1,39 [Ω];

gdzie: T2 - temperatura odniesienia 75°C

T1 - temperatura otoczenia 20°C

Obliczenie spadku napięcia na szczotkach:

dla: It > 2,175 A esz = 2 V

It < 2,175 A esz = × It gdzie: 0,25 × Itn = 0,25 × 8,7 = 2,175 A;

Obliczenie SEM twornika:

E = U - It × Rtc* - esz

E=220 - 10,4*1,39 -2 = 203,5 V

Obliczenie mocy wewnętrznej:

Pi = E × It = 203,5 × 10,4 = 2116,4 W

Obliczenie momentu wewnętrznego:

Mi = = 0x01 graphic
= 13,9 Nm

Obliczenie mocy pobieranej:

P1 = U × I = 220 × 10,75 = 2365 W

Obliczenie mocy na wale silnika:

P2 = = 0x01 graphic
= 1578 W

Obliczenie sprawności:

η = × 100 = 0x01 graphic
× 100 = 66,7 %

Obliczenie zmienności prędkości obrotowej:

δn = × 100 = 0x01 graphic
× 100 = 8,27 %

5.Wykresy.

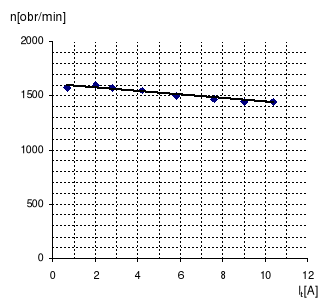

Charakterystyka mechaniczna n=f(It)

0x01 graphic

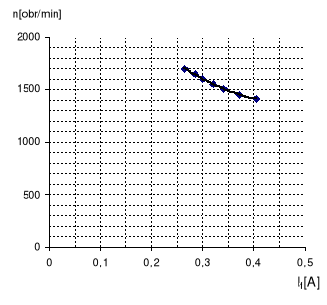

Charakterystyka prędkości obrotowej.

0x01 graphic

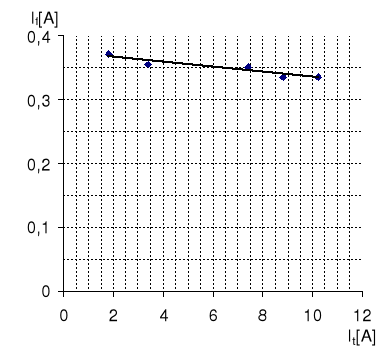

Charakterystyka regulacji.

0x01 graphic

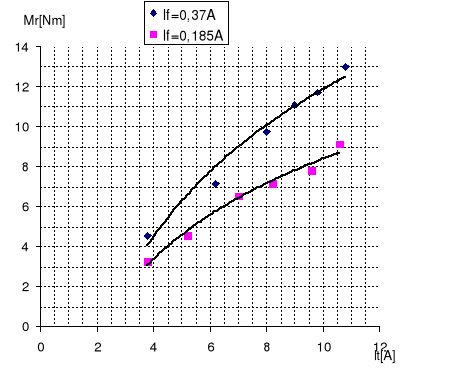

Charakterystyka momentu rozruchowego.

0x01 graphic

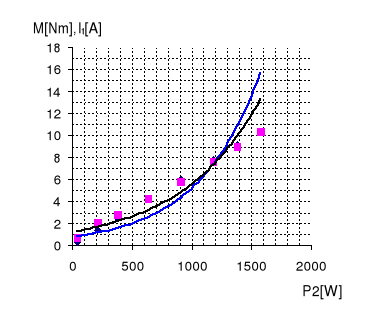

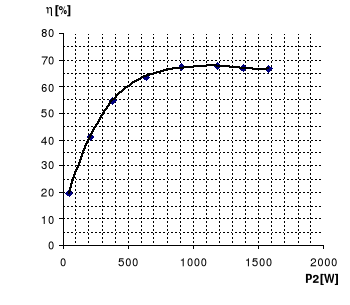

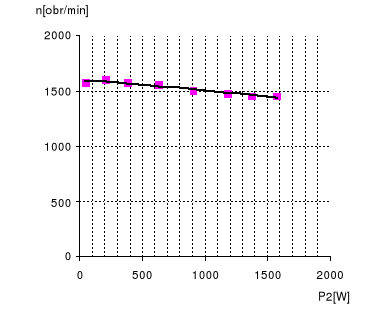

Charakterystyki robocze.

0x01 graphic

0x01 graphic

0x01 graphic

7.Wnioski.

Podczas wyznaczania charakterystyki regulacji za znamionową przyjęliśmy prędkość 1500 obr/min ponieważ mieliśmy problemy z ustawieniem prędkości 1450 obr/min.

δn=8.27 %
