Badanie prądnicy synchronicznej 7


Laboratorium Maszyn Elektrycznych

Nazwisko i Imię: Karpiński Marcin

Hanaj Daniel

Piątek Rafał

Wdowczyk Paweł

Grupa: Edi. 5.1

Data wykonania ćwiczenia

19.10.1999

Ćwiczenie nr:

6

Temat

Zadania: Badanie prądnicy synchronicznej

ZALICZENIE

Ocena

Data

Podpis

1. Dane znamionowe maszyn.

prądnica synchroniczna silmik prądu stałego

typ GBOD22B nr 202/2 typ PCMB54B nr 568481

Pn = 4 kW Pn = 11 kW

Un = 400 V Un = 220 V

nn = 3000 obr/min nn = 2350 obr/min

In = 7,2 A In = 57,2 A

Rfu = 1,38  If = 0,714 A

Rfv = 1,395 

Rfv = 1,39 

2. Pomiar strat mechanicznych prądnicy.

2.1 Układ połączeń.

2.2 Tabele pomiarowe.

Wyznaczenie strat mechanicznych prądnicy.

Iw

I1

U2

I2

ΔPos

Rik

ΔUp

Ps

P2

ΔPm

[A]

[A]

[V]

[A]

[W]

[Ω]

[V]

[W]

[W]

[W]

0

0,59

220

3,1

655

0,25

1

662,26

682,0

19,74

Ps = Δ Pos +I22ΣRik+2I2ΔUp = 653,5 [W] +(3,1 [A])2*0,24 [Ω]+2*3,1[A]*1[V] = 662,26 [W]

P2 = U2I2 = 220 [V]*3,1[A] = 682 [W]

ΔPm = P2 - Ps = 682 [W]- 662,26[W] = 19,74 [W]

Wyznaczanie charakterystyki biegu jałowego i pomiary strat w żelazie prądnicy.

IW

UUV

UVW

UWU

U0

U02

I2

Ps

ΔPs

ΔPos

ΔPo

[A]

[V]

[V]

[V]

[V]

[V2]

[A]

[W]

[W]

[W]

[W]

0.5

120

120

120

120.0

14400

3.10

682

662.60

654

19.38

1.0

225

225

225

225.0

50625

3.15

693

662.75

30.22

1.5

300

300

300

300.0

90000

3.17

697

662.85

34.54

2.0

360

360

360

360.0

129600

3.20

704

662.96

41.04

2.5

397

395

395

395.6

156499

3.25

715

663.14

51.86

3.0

422

420

420

420.6

176400

3.30

726

663.32

62.67

3.5

450

442

442

444.6

197136

3.35

737

663.50

73.49

4.0

470

465

465

466.6

217156

3.40

748

663.69

84.31

4.5

482

480

480

480.6

230400

3.43

754

663.86

90.79

5.0

495

492

492

493.0

243049

3.47

763

663.95

99.45

5.5

510

507

507

508.0

258064

3.50

770

664.06

105.93

6.0

520

515

515

516.6

266256

3.53

776

664.17

112.43

6.5

530

525

525

526.6

276676

3.58

787

664.36

123.24

7.0

537

535

535

535.6

286225

3.60

792

664.44

127.56

6.5

535

530

530

531.6

281961

6.0

527

522

520

523.0

273529

5.5

515

510

510

511.6

261121

5.0

502

497

497

498.6

248004

4.5

490

487

487

488.0

238144

4.0

477

475

475

475.6

225625

3.5

460

455

455

456.6

207936

3.0

435

430

430

431.6

185761

2.5

410

407

407

408.0

166464

2.0

370

367

367

368.0

135424

1.5

315

312

312

313.0

97969

1.0

240

237

237

238.0

56644

0.5

130

130

130

130

16900

Ps = U2I2 = 220 [V]*3.6 [A] = 792 [W]

ΔPs=ΔPos+I22ΣRik+2I2ΔUp=654[W]+(3,6[A])2*0,244[Ω]+2*3,6[A]*1[V]=667,44

ΔPo = Ps - ΔPs = 127,56 [W]

0x08 graphic

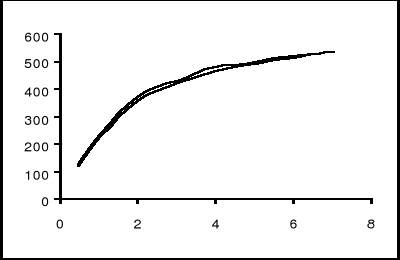

Rys. 1 Charakterystyka biegu jałowego prądnicy synchronicznej Uo = f(Iw)

0x08 graphic

Rys. 2 Charakterystyka strat jałowych prądnicy synchronicznej.

3. Próba zwarcia pomiarowego.

3.1 Układ połączeń.

0x01 graphic

3.2 Tabela pomiarowa.

I1 = 0,59 [A]; U2 = 220 [V]; ΔPm = 19,74 [W]

Iw

I4

I5

I6

Iz

I2

Ps

ΔPos

ΔPs

ΔPp

ΔPobc

ΔPu

ΔPd

[A]

[A]

[A]

[A]

[A]

[A]

[W]

[W]

[W]

[W]

[W]

[W]

[W]

0,0

0,0

0,0

0,0

0,0

3,2

704

662,81

41,19

21,45

0

21,45

0,6

2,0

2,2

2,2

2,1

3,3

726

662,81

63,19

43,45

19,52

23,93

1,0

3,2

3,4

3,4

3,3

3,4

748

658,26

89,74

70,00

47,06

22,94

1,3

4,0

4,2

4,3

4,2

3,5

770

659,69

110,31

90,57

72,05

18,52

1,7

5,2

5,3

5,4

5,3

3,7

814

658,31

155,69

135,95

119,47

16,48

2,0

6,2

6,2

6,4

6,3

3,9

858

654

656,04

201,96

182,22

166,34

15,88

2,3

7,0

7,0

7,1

7,0

4,1

902

655,79

246,21

226,47

209,01

17,45

2,6

8,0

8,0

8,2

8,1

4,4

968

653,33

314,67

294,93

274,23

20,70

2,8

8,6

8,6

8,7

8,6

4,6

1012

644,63

367,37

347,63

313,75

33,88

2,6

8,0

8,0

8,2

8,1

4,4

968

643,83

324,17

304,43

274,23

30,20

2,2

6,8

6,8

7,0

6,9

4,0

880

631,29

248,71

228,97

199,33

29,64

1,8

5,6

5,7

5,9

5,7

3,7

814

626,81

187,19

167,45

139,53

27,92

1,3

4,1

4,3

4,4

4,2

3,4

748

629,09

118,90

99,16

77,93

21,24

0,9

3,2

3,3

3,4

3,3

3,3

726

641,41

84,69

64,95

47,06

17,89

0,7

2,3

2,4

2,5

2,4

3,2

704

641,41

62,69

42,95

25,29

17,66

Iz = = 2,1 [A]

Ps = U2I2 = 220 [V]*3,3 [A] = 726 [W]

Ps = Pos + Rth +2I2Up = 654[W] + (3,3[A])2*0,245[ +2*3,3[A]*1[V] =662,81 [W]

Pp = Ps - Ps = 726[W] - 662,81[W] = 63,19 [W]

Pobc = Pp - Pm = 63,19[W] - 19,74[W] =43,45[W]

Pu = 3*(Iz2R1f + UpIz) = 3*[(2,1[A])2*1,39[ + 0,2[V]*2,1[A]] =19,52 [W]

Pd = Pobc - Pu = 43,45[W] - 19,52[W] = 23,93[W]

0x08 graphic

0x08 graphic
Rys. 3 Charakterystyka Iz=f(Iw)

Rys. 4 Charakterystyka ΔPobc=f(Iz)

0x08 graphic
4. Synchronizacja prądnicy z siecią.

4.1 Układ połączeń.

4.2 Tabele pomiarowe.

Obciążenie indukcyjne.

IW

I4

I5

I6

U1 = U2

P1

P2

P

cosϕ

[A]

[A]

[A]

[A]

[V]

[W]

[W]

[W]

-

6,5

7,2

7,0

7,2

410

1500

-1500

0

0

6,0

7,2

7,0

7,2

400

1400

-1400

0

0

5,5

7,2

7,0

7,2

380

1300

-1300

0

0

5,0

7,2

7,0

7,2

365

1200

-1200

0

0

4,5

7,2

7,0

7,2

330

1100

-1100

0

0

4,0

7,2

7,0

7,2

290

1000

-1000

0

0

3,5

7,2

7,0

7,2

230

900

-900

0

0

3,0

7,2

7,0

7,2

170

600

-500

0

0

2,5

7,2

7,0

7,2

0

250

-250

0

0

Obciążenie pojemnościowe.

IW

I4

I5

I6

U1 = U2

P1

P2

P

cosϕ

[A]

[A]

[A]

[A]

[V]

[W]

[W]

[W]

-

0,75

7,2

7,0

7,2

480

-1700

1700

0

0

0,50

7,2

7,0

7,2

470

-1650

1650

0

0

0,30

7,2

7,0

7,2

455

-1650

1650

0

0

0,10

7,2

7,0

7,2

435

-1600

1600

0

0

0,00

7,2

7,0

7,2

422

-1500

1500

0

0

Obciążenie rezystancyjne.

IW

I4

I5

I6

U1 = U2

P1

P2

P

cosϕ

[A]

[A]

[A]

[A]

[V]

[W]

[W]

[W]

-

3,5

7,2

7,0

7,2

370

2400

2400

4800

0,96

2,7

7,2

7,0

7,2

290

1800

1800

3600

0,99

2,4

7,2

7,0

7,2

240

1400

1500

2900

0,97

2,4

7,2

7,0

7,2

195

1200

1200

2400

0,99

2,4

7,2

7,0

7,2

160

900

900

1800

0,91

0x08 graphic

Rys. 5 Charakterystyka obciążenia prądnicy synchronicznej U=f(Iw)

5. Wnioski.

Na rys.1 widać iż charakterystyka biegu jałowego prądnicy ma pętlę histerezy, ponieważ do budowy prądnicy używany jest materiał ferromagnetyczny. Pętla ta jest wąska ponieważ w obwodzie magnetycznym maszyny występują szczeliny powietrzne.

Z charakterystyki na rys.3 możemy odczytać iż prąd wzbudzenia, przy znamionowym prądzie obciążenia In =7,2 [A], jest równy Iwz=2,4[A].Natomiast dla znamionowego prądu obciążenia znamionowe straty ΔPobcn=240[W].

Badaną prądnicę można dołączyć do sieci elektrycznej, jednak przed podłączeniem należy prądnicę zsynchronizować z siecią tzn. sprawdzić wartości skuteczne napięć prądnicy i sieci,

sprawdzić następstwo faz prądnicy i sieci, sprawdzić częstotliwość napięcia prądnicy i sieci oraz kąt rozchylenia wskazów napięć prądnicy i sieci. Jeżeli wszystkie warunki są spełnione można włączyć prądnicę do sieci. Niedokładności synchronizacji zlikwiduje sieć, wymuszając na prądnicy dokładny bieg synchroniczny.

W trakcie wykonywania ćwiczenia okazało się, że praca prądnicy przy obciążeniu czynnym jest bardzo niestabilna, co powoduje iż prądnica bardzo łatwo wypada z synchronizmu, o czym świadczą gwałtowne wahania prądów.
