Teoria Obwodów i Sygnałów - tezy do egzaminu

  1. Narysować charakterystykę idealnego i rzeczywistego źródła napięciowego

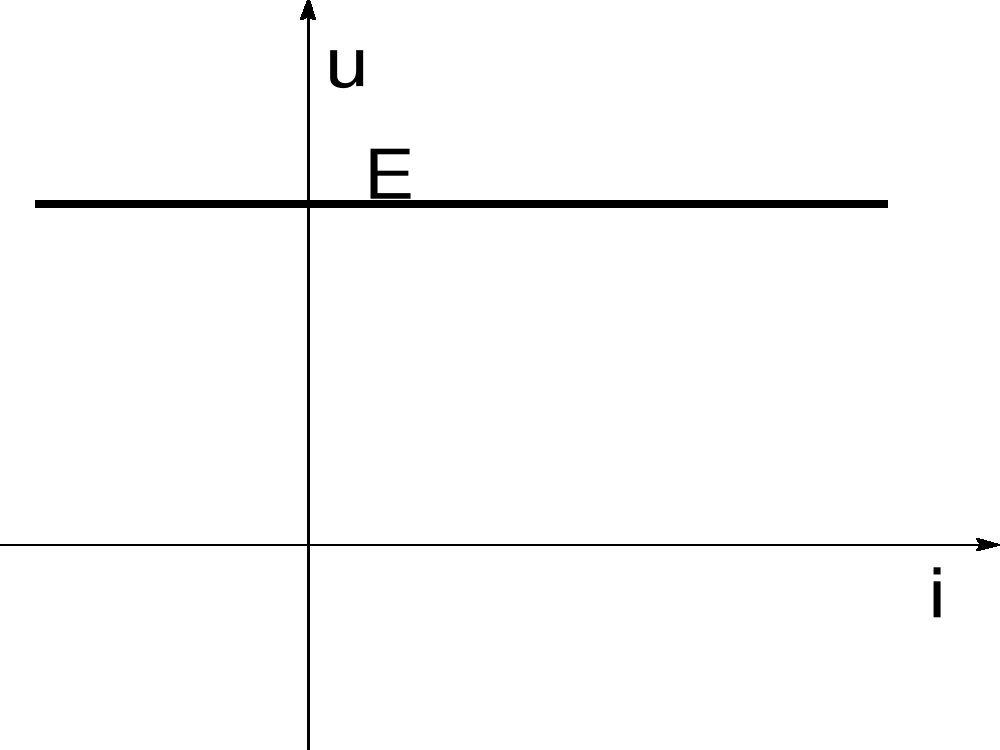

Między zaciskami idealnego źródła napięciowego panuje napięcie u równe sile elektromotorycznej e niezależnie od prądu i płynącego przez źródło. Charakterystyka źródła:

u = e

Idealne żródło napięcia - Charakterystyka Rzeczywiste żródło napięciowe Charakterystyka

0x01 graphic
0x01 graphic

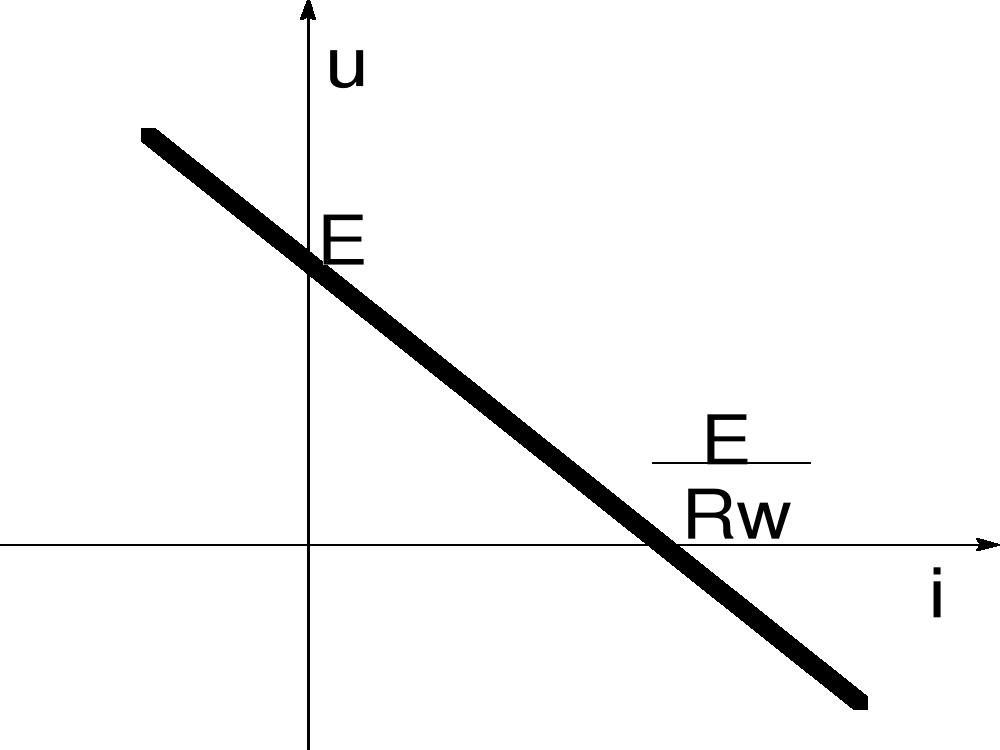

Rzeczywiste źródło napięciowe określone jest przez dwa parametry: siłę elektromotoryczną e oraz opór wewnętrzny Rw, Rw>0. Charakterystyka źródła: 0x01 graphic

  1. Narysować charakterystykę idealnego i rzeczywistego źródła prądowego

0x01 graphic
0x01 graphic

Idealne źródło prądowe Charakterystyka rzeczywistee źródło prądowe Charakterystyka

Przez zaciski idealnego źródła prądowego przepływa prąd i równy wydajności prądowej j tego źródła niezależnie od napięcia u przyłożonego do zacisków źródło.

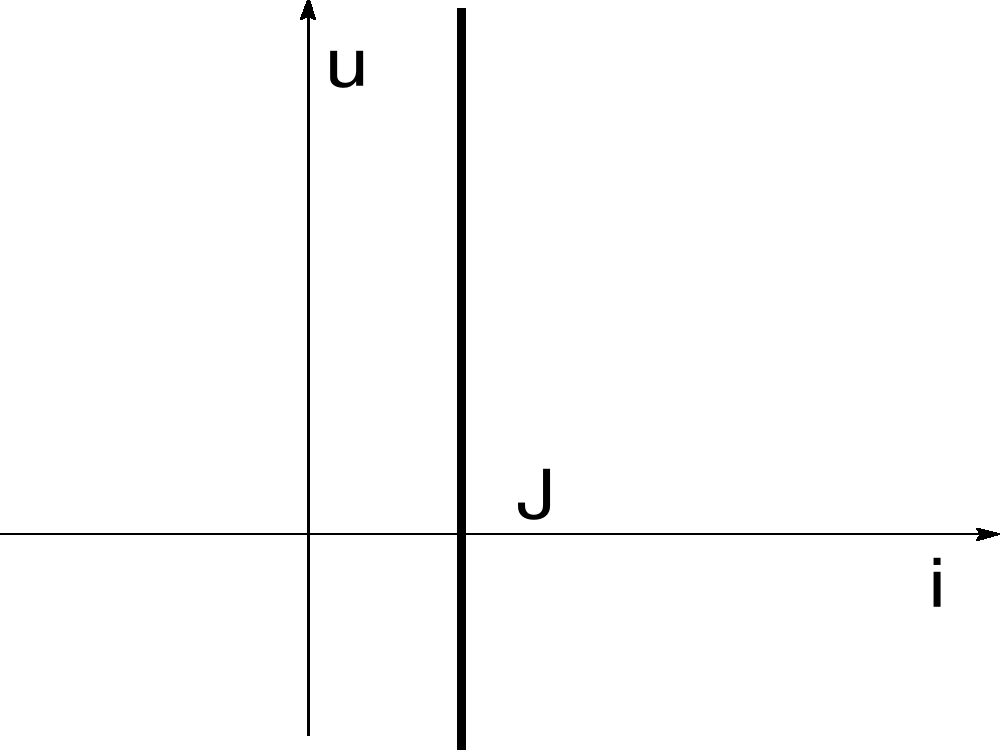

Charakterystyka źródła i = j

Rzeczywiste źródło prądowe określone jest przez dwa parametry: wydajność prądową j oraz dołączony równolegle opór wewnętrzny, Rw>0 (przewodność wewnętrzna Gw, Gw=1/Rw).

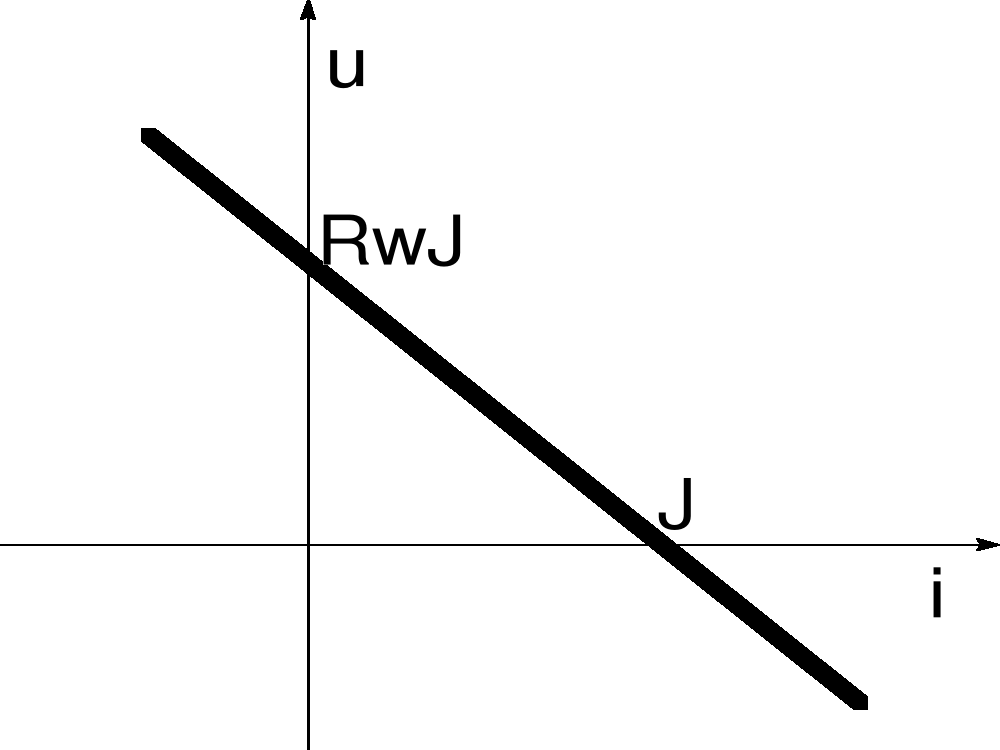

Charakterystyka źródła 0x01 graphic

  1. Zamienić źródła napięciowe na prądowe

0x01 graphic
0x01 graphic

E = 5V, R=20Ω 0x01 graphic

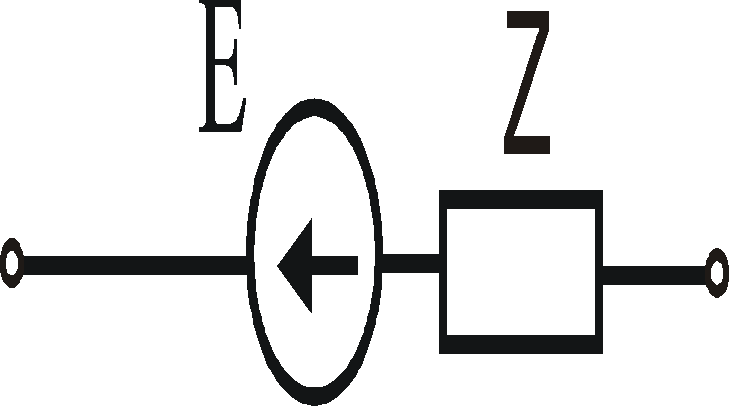

, Z=(10+j5)Ω

  1. Zamienić źródła prądowe na napięciowe

0x01 graphic
0x01 graphic

J=2A , R=10Ω 0x01 graphic
, Z=(5-2j)Ω

  1. Opisać twierdzenia Thevenina i Hortona

Twierdzenie Thevenina (inaczej: twierdzenie o zastępczym źródle napięcia) dotyczy obowodów elektrycznych.

Każdy liniowy dwójnik aktywny można przedstawić w postaci źródła napięcia elektrycznego o sile elektromotorycznej równej napięciu między rozwartymi zaciskami wyjściowymi dwójnika aktywnego. Rezystancja wewnętrzna tego źródła jest równa rezystancji tego dwójnika po usunięciu wszystkich źródeł energii.

Pewnego rodzaju uzupełnieniem i rozszerzeniem twierdzenia Thevenina jest twierdzenie Nortona.

Twierdzenie Nortona (inaczej: twierdzenie o zastępczym źródle prądu) dotyczy obwodów elektrycznych.

Każdy liniowy dwójnik aktywny można przedstawić w postaci źródła prądu elektrycznego. Natężenie prądu źródłowego równe jest prądowi płynącemu w bezoporowym przewodzie zwierającym zaciski dwójnika aktywnego, zaś rezystancja wewnętrzna tego źródła jest równa rezystancji tego dwójnika po usunięciu wszystkich źródeł energii.

Twierdzenie Nortona jest uzupełnieniem twierdzenia Thevenina, pozwala ono rozpatrywać dwójnik jako źródło prądowe, a nie napięciowe, choć zależności matematyczne są podobne.

Twierdzenie mówi o tym że dowolny układ złożony z mieszaniny źródeł prądowych i rezystorów można zastąpić jednym źródłem prądowym i jednym rezystorem połączonym róznolegle przy czym Iw będzie równe prądowi płynącemu w pierwotnym układzie a Rw będzie to rezystancja widoczna od rozwartych zacisków przy zwartym źródle napięciowym i rozwartym prądowym.

  1. Przedstawić zasadę superpozycji

Zasada superpozycji w obwodach elektrycznych

Odpowiedź obwodu elektrycznego lub jego gałęzi na kilka wymuszeń równa się sumie odpowiedzi na każde wymuszenie z osobna. Obwód elektryczny pracujący zgodnie z zasadą superpozycji nazywamy liniowym.

  1. Obliczyć prądy gałęziowe metodą prądów obwodowych

0x08 graphic

E1 = 5V, E2 = 3V

R1 = 10Ω, R2 = 15Ω, R3 = 4Ω

  1. Obliczyć prądy gałęziowe metodą potencjałów węzłowych

0x08 graphic

R1 = 20Ω, R2 = 25Ω, R4 = 40Ω, R5 = 12Ω,

J3 = 0,8A, E2 = 7,5V, E5 = 10V

  1. 0x08 graphic
    Obliczyć impedancje i admitancje obwodów

0x08 graphic

R = 10 Ω R = 5 Ω

C = 100 μF L = 100 μH

ω = 106 rd/s ω = 106 rd/s

  1. Obliczyć sumę napięć

U1(t) = 20 cos(300t + 45o) U2(t) = 7 cos(300t - 45o)

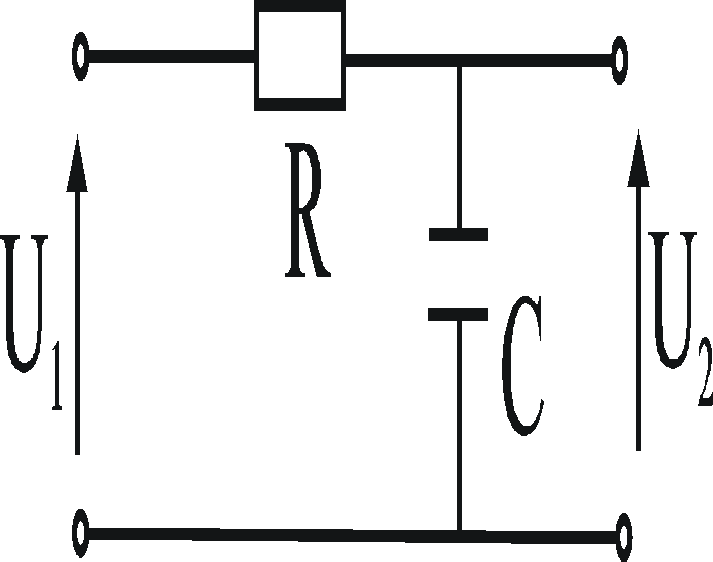

  1. Narysuj operatorowy schemat obwodu i oblicz transmitancję napięciową

0x01 graphic

  1. Oblicz prąd w obwodzie metodą Thevenina

0x08 graphic

  1. Oblicz prąd w obwodzie metodą superpozycji

0x08 graphic

E1 = 5V, E2 = 3V

R1 = 10Ω, R2 = 15Ω, R3 = 4Ω

  1. Oblicz i narysuj przebiegi prądu i napięcia na kondensatorze

0x08 graphic

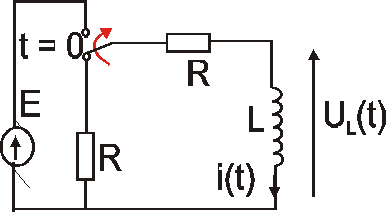

  1. Oblicz i narysuj przebiegi prądu i napięcia na cewce

0x01 graphic

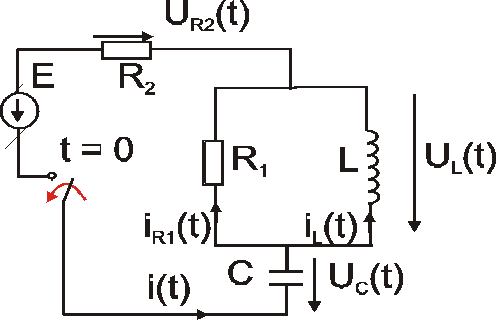

  1. Oblicz prąd i napięcie w obwodzie w chwilach t(0-), t(0+), t(+∞)

0x01 graphic

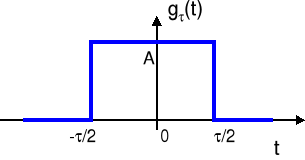

  1. Oblicz i narysuj widmo sygnału

0x08 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
