Dane:

1.Mapa sytuacyjno- wysokościowa terenu zlewni rzeki w skali 1: 133000

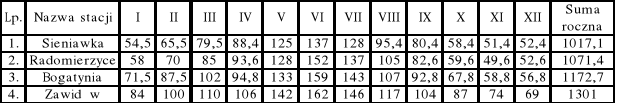

2.Zestawienie opadów w punktach pomiarowych umieszczonych w zlewni rzeki.

3.Opis zlewni rzeki:

Zlewnia położona na terenie górskim, zalesiona w ok. 90%. Charakteryzuje się brakiem jezior oraz występowaniem gruntów nieprzepuszczalnych.

Część I

i.Podział dorzecza na zlewnie cząstkowe (rys 1):

Opis rysunku:

A,B,C,D, E - zlewnie cząstkowe liczone począwszy od źródeł (A= A_p + A_l; B= B_p +B_l; C= C_p +C_l; D= D_p +D_l )

a,b,c,d,e - przyrzecza (obszary położone nad rzeką główną między zlewniami jej odpływów odwadniane bezpośrednio przez rzekę główną)

I,II,III,IV,V,VI - punkty węzłowe

ii.Wyznaczenie powierzchni zlewni cząstkowych i przyrzeczy:

część składowa dorzecza	Powierzchnia zlewni i przyrzeczy				Całość dorzecza rzeki głównej
		prawa		lewa		prawa	lewa
		[cm^2]	[km^2]	[cm^2]	[km^2]	[km^2]	[km^2]
Ap	0,48	0,85			0,85
a	1,55	2,74			3,59
Cl	3,20	5,66			9,25
Cp	6,62	11,71			20,96
c1	4,15	7,34			28,30
c2	1,68	2,97			31,27
El	2,54	4,49			35,77
Ep	9,45	16,72			52,48
e	0,47	0,83			53,31
Al			0,49	0,87		0,87
Bp			1,35	2,39		3,25
Bl			1,47	2,60		5,86
b1			4,59	8,12		13,97
b2			2,90	5,13		19,10
Dp			9,10	16,10		35,20
Dl			4,20	7,43		42,63
d1			3,16	5,59		48,22
d2			4,93	8,72		56,94
					53,31	56,94
					110,26

III.Obliczanie długości rzeki głównej i jej dopływów:

Dopływy	Długość rzeki głównej A do ujścia dopływu		Długość dopływów
Litera	[cm]	[km]	[cm]	[km]
B	1,7	2,26	2,1	2,79
C	4,6	6,12	3,7	4,92
D	6,2	8,25	3,8	5,05
E	9,7	12,90	2,7	3,59
Profil końcowy	10,3	13,70

IV.Wykres przyrostu dorzecza :

Wykres nr 1

V.Profil podłużny rzeki i jej dopływów:

• Kilometrowanie rzeki:

rys. 3 1 [km] (rzeczywisty) = 0,75 [cm] (na rys w skali 1:133000)

• Profil podłużny doliny rzeki:

• położenie profilu na planie (rys 4)

• przebieg profilu na wykresie ( rys 5)

VI.Geometria zlewni:

• Całkowita powierzchnia zlewni: A= 111,63 [km²]

• Obwód zlewni: S= 39,09 [km]

• Długość cieku głównego: L = 14,21 [km]

• Średnia szerokość zlewni B:

= 7,86 [km]

• Wskaźnik formy (kształt zlewni porównywany do kwadratu o powierzchni równej powierzchni zlewni A)

= 0,55

• Wskaźnik kolistości (stosunek powierzchni zlewni A do powierzchni koła o tym samym obwodzie, co długość obwodu zlewni)

= 0,92

• Wskaźnik wydłużenia (stosunek średnicy koła o tej samej powierzchni co zlewnia A do długości zlewni )

= 0,84

• Wskaźnik symetryczności zlewni

=0,94

= 3,75[km]
= 4,01 [km]

gdzie:

A_p- powierzchnia prawej części zlewni (A_p= 53,31 [km²])

Al.- powierzchnia lewej części zlewni (A_l= 56,94 [km²])

Jeżeli W_s= 1 to zlewnia jest symetryczna; rozpatrywana zlewnia jest symetryczna.

VII.charakterystyka rzeźby terenu zlewni:

• Wysokość maksymalna:

H_max= 464 [m n.p.m.]

• Wysokość minimalna:

H_min= 305 [m n.p.m.]

• Wielkość deniwelacji:

= 159 [m]

• Średnia wysokość zlewni

H= 384,5 [m]

• Spadek zlewni [‰]:

= 15,05 ‰

• Spadek działu wodnego ( poprzeczny ) [‰]

= 4,07 ‰

• Spadek doliny rzecznej ( podłużny) [‰ ]

= 11,19 ‰

CZĘŚĆ II

I.Obliczenia średniego opadu w zlewni rzeki Jasienica metodą izohiet:

• mapka zlewni z wykreślonymi izohietami (rys 6)

Wysokość opadów na poszczególnych częściach zlewni

Nr powierzchni	Powierzchnia pola Ai			Wysokość opadu w polu Pi		Objętość opadu w polu Pi
		[cm^2]	[m^2]	[km^2]	[mm]	[m]	[m^3]
A1	0,53	937517	0,94	1305	1,305	1223460
A2	12,23	21633647	21,63	1275	1,275	27582900
A3	10,15	17954335	17,95	1225	1,225	21994060
A4	13,51	23897839	23,90	1175	1,175	28079961
A5	11,08	19599412	19,60	1125	1,125	22049339
A6	9,3	16450770	16,45	1075	1,075	17684578
A7	4,49	7942361	7,94	1025	1,025	8140920
A8	8,98	15884722	15,88	990	0,990	15725875
Suma	70,27	124300603	111,6			142481092

-średnia wysokość opadu w zlewni:

=1,146 [m]

gdzie:

P_i- wysokość opadu [m] równa średniej arytmetycznej wartości ograniczających pole

A_i- powierzchnia pola zawartego między izohietami [m²]

II.Obliczanie przepływów charakterystycznych rzeki metodą wzorów Iszkowskiego :

1. Średni roczny przepływ:

gdzie:

C_s- współczynnik średniego rocznego odpływu odczytany z tabeli

C_s=0,45

P- średni roczny opad [m]

A-powierzchnia zlewni [km²]

a) Średni roczny spływ jednostkowy

qs= 16,36

2. Przepływ minimalny ( najmniejszy)

γ - współczynnik zależny od fizjografii, budowy geologicznej itd. (wg tabeli)

γ=0,6

Q_min= 0,256

b)Jednostkowy spływ minimalny:

q_min= 2,29

3. Przepływ średni niski:

Q₁= 0,51

a) Jednostkowy średni spływ niski:

q₁= 4,58

4. Przepływ średni normalny:

Q₂= 0,89

a) Jednostkowy średni spływ normalny:

q₂= 6,85

iii.Obliczenie przepływów wielkich wód o nieokreślonym prawdopodobieństwie występowania wg. wzoru Iszkowskiego:

gdzie:

Q_k- przepływ wielkiej wody katastroficznej

C_w- współczynnik zależny od kategorii zlewni i C_s (zależny od powierzchni zlewni, grupy topograficznej zlewni itd.); odczytany z tabeli

C_w=0,20

m - współczynnik zależny od wielkości zlewni, odczytany z tabeli

m=7,5

- spływ jednostkowy:

q_k= 61,3

iv.Obliczanie przepływów wielkich wód o nieokreślonym prawdopodobieństwie występowania wg wzoru loewego:

gdzie:

Q_(l,z) - wielka woda (letnia, zimowa)

P_(l,z) - średni opad z miesięcy letnich i zimowych [m]

1. powierzchnia zlewni [km²]

k₁, k₂, k₃ , k₄ - współczynniki określające charakter zlewni odczytane z tabeli

P- opad roczny [m]

[m]

[m]

k_1z = 4,5

k_1l = 2,5

k₂ = 0,4

k₃= 0,82

k₄=1,0

- spływ jednostkowy wody letniej i zimowej

q_l = 3,13

q_z= 16,09

v.Obliczanie odpływu:

1.Odpływ z całej powierzchni zlewni:

[m³]

gdzie:

Q_sr- średni roczny przepływ

t- czas [s]; t= 1 rok

t= 365·24·60·60

·365·24·60·60

V= 57582531,8 [m³]

2.Odpływ jednostkowy (warstwa odpływu)

[mm]

gdzie:

V- odpływ z całej zlewni; [m³]

A- powierzchnia zlewni ; [m²]

vi.Zestawienie elementów bilansu wodnego:

1.Wielkość parowania E:

[mm]

gdzie:

P- opad [mm] ; P=1149[mm]

R= 300 + 25 T + 0,05 T³ [mm]

R=550,42 [mm]

T- średnia roczna temperatura [˚C]

T=6 + 0,3 n= 8,7 ˚C

2.Współczynnik odpływu:

3.Różnica retencji

[mm]

---
