Ciecze manometryczne:

• Woda ρ=1000 kg/m³

• Rtęć ρ=13600 kg/m³

•
  Powietrze ρ=1,2 kg/m³ w tem.≈19˚C

Ciśnienie:

• 1hPa =10² Pa

• 1kPa =10³ Pa

• 1bar = 10⁵ Pa

• 1MPa =10 ⁶ Pa

• 1tor = 1 mm Hg = 133,3224 Pa

Ciśnienie nie może być ujemne,

co najwyżej może wynosić 0 !!!

Próżnia

Przeliczanie jednostek:

Płyn doskonały: (w rzeczywistości nie istnieje, ponieważ lepkość powoduje tarcie)

• Nielepki,

• Nieściśliwy,

U - rurka:

Ciecz jednorodna:

Jeden rodzaj cieczy, gęstość na

całym obszarze jest taka sama !!!

Im głębiej tym większe ciśnienie.

Kształt naczynia nie ma wpływu na ciśnienie.

Jeśli zbiornik jest otwarty to na tafli jest ciśnienie barometryczne.

Ciśnienie - (wielkość skalarna określona jako) wartość siły

działającej prostopadle do powierzchni podzielona przez

powierzchnię na jaką ona działa, co przedstawia zależność:

Ciśnienie barometryczne = ciśnienie atmosferyczne (101325 Pa) - wywierane przez atmosferę Ziemską (~1x10⁵ Pa),

Ciśnienie absolutne (bezwzględne) - mierzone względem próżni,

Ciśnienie względne - mierzone względem ciśnienia barometrycznego

• Nadciśnienie -


• Podciśnienie -
  gdzie P - ciśnienie absolutne,

Najwyższe podciśnienie - nie więcej niż 1 bar

Najniższe podciśnienie - 0

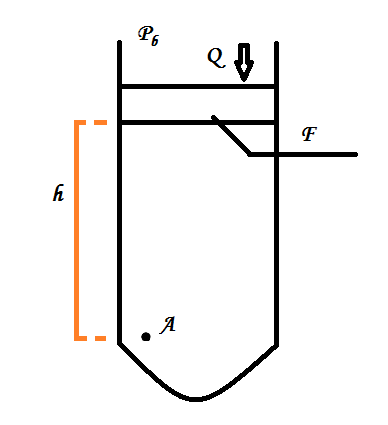

Ciśnienie hydrostatyczne - wysokość słupa cieczy, największe jest na dnie,

PV=mRT

U-rurka musi mieć średnice większą niż 1 cm, bo inaczej siły napięcia powierzchniowego zakłócą

pomiar.

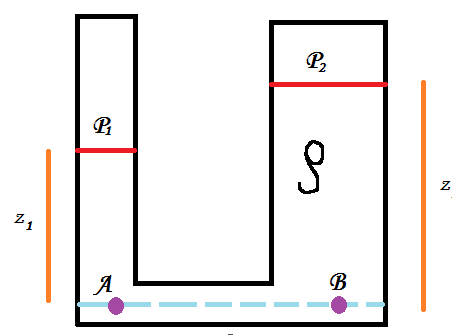

Naczynie połączone zamknięte

Manometry cieczowe = hydrostatyczne

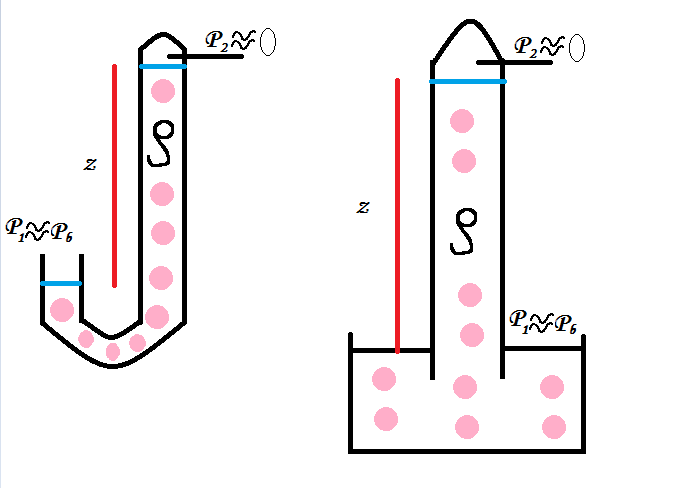

Barometry: lewarowy i naczyniowy

Barometr-manometr do mierzenia ciśnienia atm.

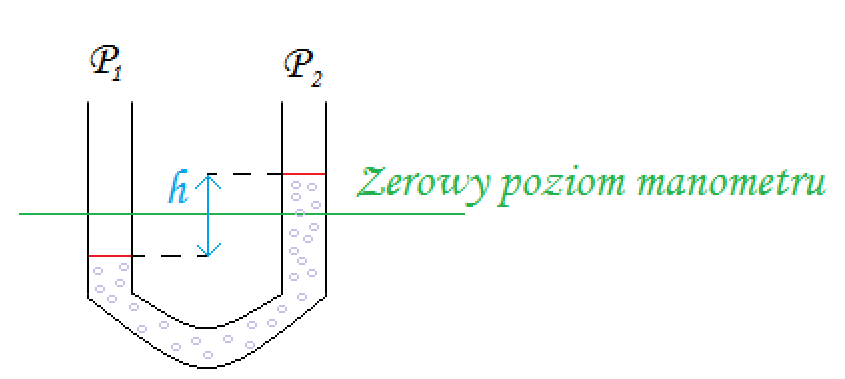

Manometr U-rurkowy (różnicowy, dwuramienny)

Miarą różnicy ciśnień jest różnica wysokości słupów

cieczy manometrycznej w ramionach manometru.

• Gdy jedno z ramion manometru jest połączone

z atmosferą, to można wyznaczyć ciśnienie

względne w jednym ze zbiorników

(podciśnienie i nadciśnienie),

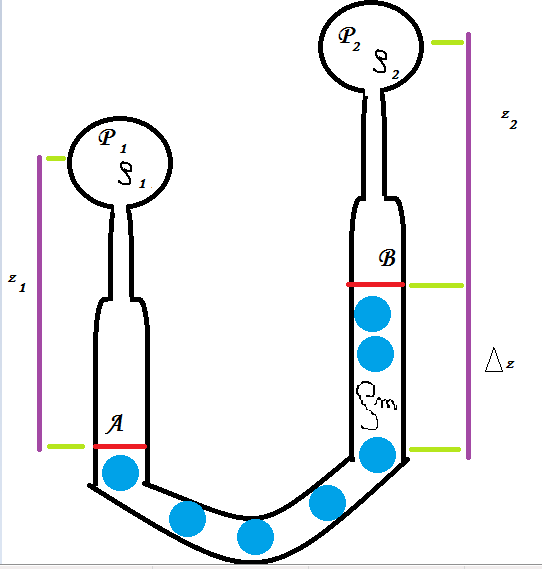

• Pomiar różnicy ciśnień:

~ jeśli zbiorniki są na jednakowej wysokości:

, oraz gdy
, wtedy:

~ jeśli zbiornik wypełnia gaz:

Pomiar nadciśnienia

Jeśli w zbiorniku jest gaz:

Pomiar podciśnienia

Jeśli w zbiorniku jest gaz:

---
