Wydział Elektryczny Politechniki Lubelskiej
Studium dzienne, semestr 6.
Zespół nr 2 Data wykonania:
25-02-2000
1. Artur Sobieszek
2. Marek Salasa
Laboratorium metrologii
elektrycznej i elektronicznej.
Ćwiczenie Nr 17
Temat: Wyznaczanie stratności magnetycznej oraz krzywych magnesowania aparatem Epsteina 25 - cm .
Cel ćwiczenia.
Celem ćwiczenia jest poznanie metod wyznaczania krzywej magnesowania, a także stratności przy pomocy aparatu Epsteina 25-cm.
Skalowanie transformatora powietrznego.
Schemat pomiarowy.
Oznaczenia:
A - amperomierz elektromagnetyczny, kl. 0,5, zakr. 1, 2 A, nr PL-P3-289-E6/;
Vśr -wolt. magnetoelektr. prostownikowy wartości średniej, kl. 0,5, zakr. 75, 150, 300 V, nr PL-P3-265-E6/;
R1 - 89 Ω, I = 1,1 A, nr PL-K-039-E6/;
Atr - nr PL-P3-351-E6/;
M - transformator powietrzny;
Tabela pomiarów i obliczeń.
L.p. |
--- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Uśr |
V |
0 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
55 |
I |
A |
0 |
0,1 |
0,18 |
0,27 |
0,36 |
0,45 |
0,54 |
0,63 |
0,72 |
0,82 |
0,91 |
1 |
Im |
A |
0 |
0,14 |
0,25 |
0,38 |
0,51 |
0,64 |
0,76 |
0,89 |
1,02 |
1,16 |
1,29 |
1,41 |
Przykładowe obliczenia:
Wzór opisujący charakterystykę transformator powietrznego:

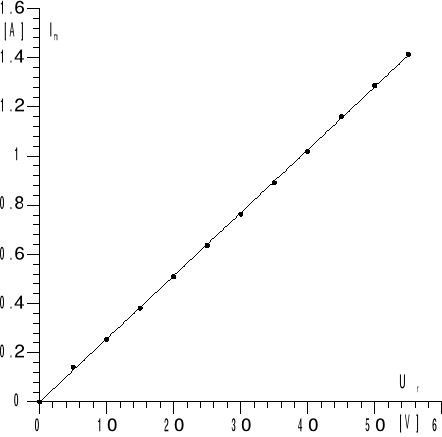

Charakterystyka transformatora powietrznego Im = f(Uśr)
Wyznaczanie krzywej dynamicznej magnesowania.
Schemat pomiarowy.
Oznaczenia:
A - amperomierz elektromagnetyczny, kl. 0,5, zakr. 1, 2 A, nr PL-P3-289-E6/;
Vśr -wolt. magnetoelektr. prostownikowy wartości średniej, kl. 0,5, zakr. 75, 150, 300 V, nr PL-P3-265-E6/;
V - woltomierz elektromagnetyczny, kl. 0,5, zakr. 75, 150 V, nr PL-P3-222-E6/;
Atr - nr PL-P3-351-E6/;
M - transformator powietrzny;
W - watomierz elektrodynamiczny, kl. 0,5, I: 2,5, 3 A, U: 30, 75, 150, 300 V, cos φN = 0,1, nr PL-P3-176-E6/;
AE - aparat Epsteina 25 - cm;
Tabela pomiarów i obliczeń.
L.p. |
--- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
I |
A |
0 |
0,05 |
0,1 |
0,15 |
0,2 |
0,25 |
0,3 |
0,4 |
Uśr |
V |
0 |
2,5 |
5 |
7,5 |
12 |
17 |
23 |
33 |
U2śr |
V |
0 |
5 |
19 |
32 |
39 |
43 |
45 |
47 |
Hm |
A/m |
0 |
47,7 |
95,3 |
143,0 |
228,8 |
324,1 |
438,5 |
629,1 |
Bm |
T |
0 |
0,157 |
0,595 |
1,003 |
1,222 |
1,347 |
1,410 |
1,472 |

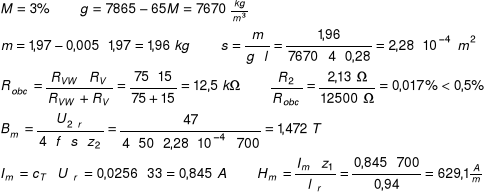

Przykładowe obliczenia:
Charakterystyka magnesowania badanej próbki Bm = f(Hm)
Wyznaczanie stratności dla badanej próbki przy indukcji 1,0 T i 1,5 T.
Schemat pomiarowy.
Oznaczenia:
A - amperomierz elektromagnetyczny, kl. 0,5, zakr. 1, 2 A, nr PL-P3-289-E6/;
Vśr -wolt. magnetoelektr. prostownikowy wartości średniej, kl. 0,5, zakr. 75, 150, 300 V, nr PL-P3-265-E6/;
V - woltomierz elektromagnetyczny, kl. 0,5, zakr. 75, 150 V, nr PL-P3-222-E6/;
Atr - nr PL-P3-351-E6/;
M - transformator powietrzny;
W - watomierz elektrodynamiczny, kl. 0,5, I: 2,5, 3 A, U: 30, 75, 150, 300 V, cos φN = 0,1, nr PL-P3-176-E6/;
AE - aparat Epsteina 25 - cm;
Tabela pomiarów i obliczeń.
L.p. |
B |
f |
I |
U2 |
U2śr |
k |
P |
Pż |
pż |
|
[T] |
[Hz] |
[A] |
[V] |
[V] |
--- |
[W] |
[W] |
[W/kg] |
1 |
1 |
50 |
0,15 |
36 |
32 |
1,125 |
4,75 |
4,65 |
2,83 |
2 |
1,5 |
|
0,48 |
54 |
47,5 |
1,137 |
10,25 |
10,11 |
6,15 |

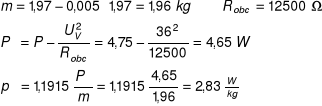

Przykładowe obliczenia:
Wyznaczanie rozdziału strat metodą zmiennej częstotliwości przy indukcji 0,8 T.
Schemat pomiarowy.
Oznaczenia:
A - amperomierz elektromagnetyczny, kl. 0,5, zakr. 1, 2 A, nr PL-P3-289-E6/;
Vśr -wolt. magnetoelektr. prostownikowy wartości średniej, kl. 0,5, zakr. 75, 150, 300 V, nr PL-P3-265-E6/;
V - woltomierz elektromagnetyczny, kl. 0,5, zakr. 75, 150 V, nr PL-P3-222-E6/;
Gen - generator mocy;
M - transformator powietrzny;
W - watomierz elektrodynamiczny, kl. 0,5, I: 2,5, 3 A, U: 30, 75, 150, 300 V, cos φN = 0,1, nr PL-P3-176-E6/;
AE - aparat Epsteina 25 - cm;
Tabela pomiarów i obliczeń.
L.p. |
B |
f |
I |
U2 |
U2śr |
k |
P |
Pż |
Pż/f |
|
[T] |
[Hz] |
[A] |
[V] |
[V] |
--- |
[W] |
[W] |
[W/Hz]∙10-3 |
1 |
0,8 |
20 |
0,11 |
11 |
10 |
1,100 |
0,9 |
0,88 |
43,91 |
2 |
|
30 |
0,12 |
17 |
15,3 |
1,111 |
1,6 |
1,55 |
51,60 |
3 |
|
40 |
0,125 |
22,5 |
20,4 |
1,103 |
2,33 |
2,24 |
55,97 |
4 |
|
50 |
0,13 |
28 |
25,5 |
1,098 |
3,1 |
2,96 |
59,18 |
5 |
|
55 |
0,13 |
31 |
28 |
1,107 |
3,7 |
3,53 |
64,13 |

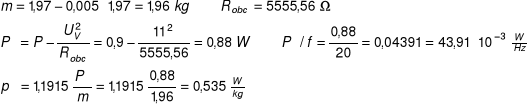

Przykładowe obliczenia:
Wykres Pż/f =f(f)
Z wykresu: k1 = 3,430∙10-2, k2 = 5,296∙10-4
Dla częstotliwości 50 Hz i indukcji 0,8 T rozdział strat przedstawia się następująco:
straty histerezowe Ph = k1∙f = 3,430∙10-2∙50 =1,72 W
straty wiroprądowe Pi = k2∙f∙f = 5,296∙10-4∙50∙50 =1,32 W
Wnioski.
charakterystyka transformatora powietrznego Im = f(Uśr) jest zgodnie z teorią linią prostą;
charakterystyka magnesowania badanej próbki ma widoczną nieliniowość w początkowym zakresie charakterystyki (Hm do 40 A/m), a także zakres nasycenia próbki (Hm powyżej 120 A/m);
stratność badanej próbki wyniosła 2,83 W/kg przy indukcji 1,0 T i 6,15 W/kg przy indukcji 1,5 T; potwierdziło to teoretyczną zależność stratności od indukcji (stratność rośnie wraz ze wzrostem indukcji);
w badanej próbce przy częstotliwości 50 Hz i maksymalnej indukcji 0,8 T 1,72 W (57 % całkowitych strat) to straty histerezowe, natomiast 1,32 W (43 %) to straty wiroprądowe;
