Komentarze do ćwiczenia nr 4:

Uzasadnienia:

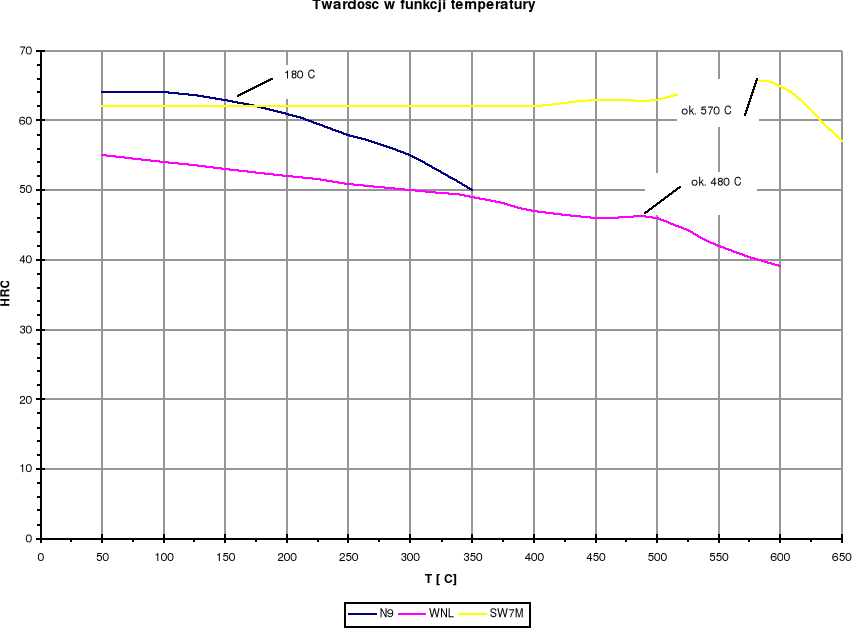

• N9 - stale te odpuszcza się w temperaturze 180 - 300°C, przy czym proces odpuszczania tych stali wiąże się z spadkiem twardości (4HRC dla 180°C do 10HRC dla 300°C), dlatego optymalną temperaturą będzie ok. 180°C

• WNL - stale te odpuszcza się w temperaturze 400 - 600°C, natomiast z wykresu wynika, że w tym przedziale największą twardość uzyskamy dla ok. 480°C

• SW7M - stale te odpuszcza się w temperaturze 550 - 570°C, natomiast z wykresu wynika, że w tym przedziale największą twardość uzyskamy dla ok. 570°C

Wpływ parametrów obróbki cieplnej na strukturę i właściwości wytrzymałościowe stali:

1. Prędkość chłodzenia przy hartowaniu wpływa na strukturę otrzymanej stali, możemy otrzymać strukturę martenzytyczną dla V>V_kr lub bainityczną dla V<V_kr. Otrzymanie struktury bainitycznej czyni niepotrzebnym proces odpuszczania (ze względu na niewystępowanie naprężeń).

2. Wzrost temperatury odpuszczania wywołuje spadek twardości osnowy martenzytycznej, jednocześnie jednak następuje utwardzenie węglikami nierozpuszczalnymi podczas austenityzowania, utwardzenie wydzieleniami węglików stopowych oraz wzrost twardości wywołany przemianą austenitu szczątkowego, co prowadzi do ogólnego wzrostu twardości. Wzrost temperatury odpuszczania wpływa na:

• Gorsze lecz niekiedy pożądane właściwości wytrzymałościowe (twardości oraz R_m i R_a)

• Lepsze właściwości plastyczne (A, Z, K)
