Laboratorium Wytrzymałości Materiałów
WMRiP Grupa M5 Rok II Semestr IV Nr podgrupy I Posadzy Piotr Walkowiak Daniel Winiecki Mariusz Wróblewski Adam Wróblewski Paweł	Temat: Elastooptyka
Data wykonania ćwiczenia: 1998-05-07	Data oddania sprawozdania: 1998-05-14	Ocena:

1. Schemat polaryskopu elastooptycznego na światło rozproszone.

1 2 3 4 5

Polaryskop elastooptyczny składa się z monochromatycznego źródła światła 1, matówki 2, której zadaniem jest wyrównanie natężenia światła w przestrzeni roboczej polaryskopu, polaryzatora 3, analizatora 5. W przestrzeni roboczej umieszcza się model 4. Zadaniem polaryzatora i analizatora jest przepuszczenie drgań świetlnych tylko w określonej płaszczyźnie. Rejestrację izochrom prowadzi się w monochromatycznym świetle spolaryzowanym kołowo. Światło spolaryzowane kołowo to drganie elektromagnetyczne, w którym koniec wektora świetlnego zatacza spiralę.

2. Szkic układy obciążającego:

a b

l=185

l'=60

P

R

c

2c

Q

2. Szkic belki pryzmatycznej i belki z karbem:

a=10

b = 46

c =205

a=10

b=46

c=207

3. Szkic obciążenia belki:

a a a

P P

l

P

P

Pa

czyste zginanie

Wartość siły R obliczono z proporcji:

gdzie stosunek a:b wynosi 10.

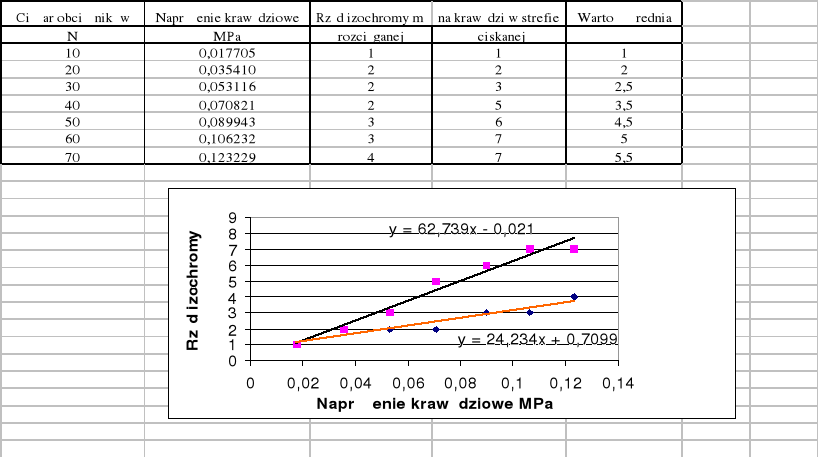

4. Tablica z obciążeniami belki:

linia trendu rzędu izochromy na krawędzi rozciąganej

linia trendu rzędu izochromy na krawędzi ściskanej

Moment gnący wynosi:

Moment bezwładności wynosi:

Naprężenie krawędziowe obliczono ze wzoru:

Z wykresu regresji otrzymano wzory:

y = 62,739x - 0,021

y = 24,234x +0,7099

Z regresji liniowej wynika:

a)

k₁ = 0,0159 MPa^-1

b)

k₂ = 0,04216 MPa^-1

Wartość średnia współczynnika k wynosi:

Wyznaczenie współczynnika kształtu dla belki z karbem przy zginaniu:

gdzie σ_n - naprężenie krawędziowe dla 50 N

5. Wnioski:

Współczynnik kształtu dla belki z karbem wynosi α_k= 2,259. Belka poddawana obciążeniu wykazuje różne rzędy izochrom w strefie ściskanej i obciążanej ponieważ istniały w niej naprężenia wewnętrzne oraz wielokrotne poddawanie obciążeniu spowodowało zmęczenie próbki. Można to było zaobserwować przy pomocy polaryskopu zanim została przyłożona siła obciążająca. Karb powoduje zwiększenie naprężeń w belce, ponieważ rząd izochromy m=7 uzyskano już przy obciążeniu 50 N.
