Laboratorium z elektroniki |
||
II ELEKTR |
Temat : Zastosowanie wzmacniaczy operacyjnych - filtry aktywne. |
Data:29.04.1998 |
Gr. |
Arkadiusz Krzywda, Kroczak Janusz |
Ocena: |
Cel ćwiczenia
Celem ćwiczenia było wykorzystanie wzmacniacza operacyjnego jako filtru aktywnego i określenie parametrów tych filtrów.
Filtr dolnoprzepustowy.
Obliczenia projektowe.
f=5kHz
R1=1kΩ
R2=4,7kΩ
Najbliższe znajdujące się w pracowni to 4,7nF
2.2 Schemat ideowy
2.3. Tabela pomiarowa
Uwy |
f |
V |
Hz |
4,404 |
705 |
4,150 |
2527 |
3,900 |
3657 |
3,649 |
4683 |
3,400 |
5690 |
3,148 |
6752 |
2,899 |
7886 |
2,649 |
9155 |
2,400 |
10608 |
2,203 |
11938 |

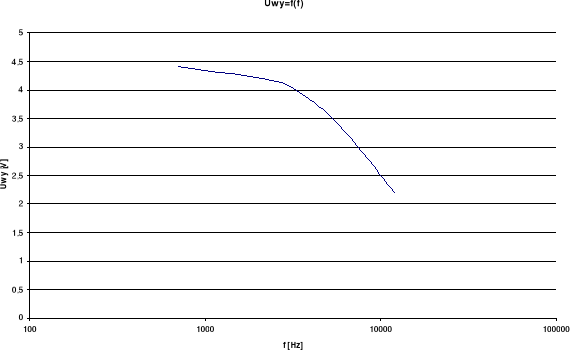

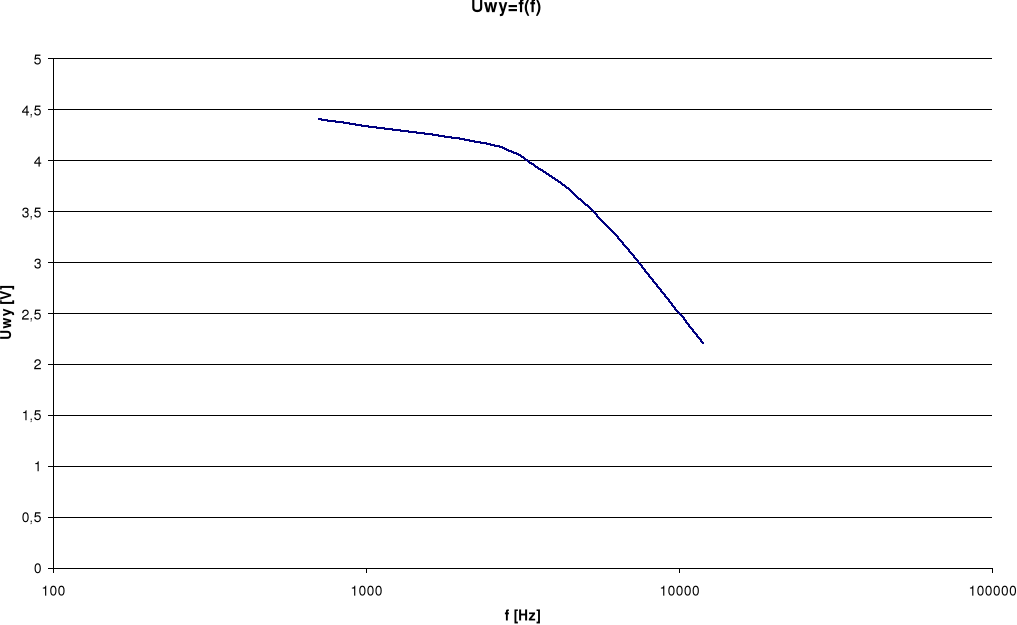

2.4 Charakterystyka przejściowa
Filtr górno przepustowy.
Obliczenia projektowe.
f=200Hz
R1=1kΩ
R2=4,7kΩ
3.2 Schemat ideowy
3.3. Tabela pomiarowa
Uwy |
f |
Uwy |
f |
V |
Hz |
V |
Hz |
2,499 |
4572 |
4,180 |
6232 |
2,752 |
4893 |
3,901 |
6032 |
3,001 |
5184 |
3,651 |
5828 |
3,249 |
5450 |
3,408 |
5607 |
3,502 |
5695 |
3,152 |
5349 |
3,754 |
5915 |
2,901 |
5071 |
4,005 |
6111 |
2,650 |
4767 |
4,255 |
6281 |
2,499 |
4574 |
4,502 |
6429 |
||
4,578 |
6555 |
||
5,014 |
6660 |
||
5,267 |
6742 |
||
5,507 |
6795 |
||
5,789 |
6831 |

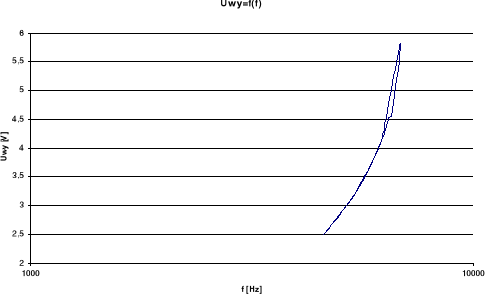

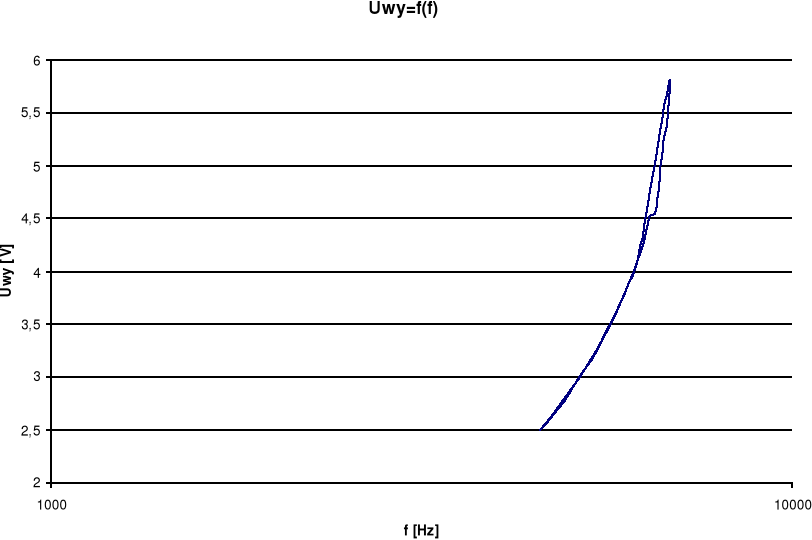

3.4 Charakterystyka przejściowa
Filtr pasmowo - przepustowy.
Obliczenia projektowe.
R1=1kΩ
R2=4,7kΩ
C2=4,7nF
4.2 Schemat ideowy
4.3. Tabela pomiarowa
Uwy |
f |
Uwy |
f |
V |
kHz |
V |
kHz |
0,850 |
24,83 |
0,845 |
2,66 |
0,955 |
22,65 |
0,954 |
2,94 |
1,053 |
21,04 |
1,056 |
3,20 |
1,156 |
19,59 |
1,149 |
3,43 |
1,250 |
18,47 |
1,250 |
3,73 |
1,350 |
17,42 |
1,350 |
3,94 |
1,452 |
16,54 |
1,450 |
4,19 |
1,548 |
15,76 |
1,548 |
4,44 |
1,651 |
15,01 |
1,659 |
4,74 |
1,701 |
14,66 |
1,699 |
4,84 |
1,751 |
14,35 |
1,752 |
4,98 |
1,802 |
14,03 |
1,809 |
5,14 |

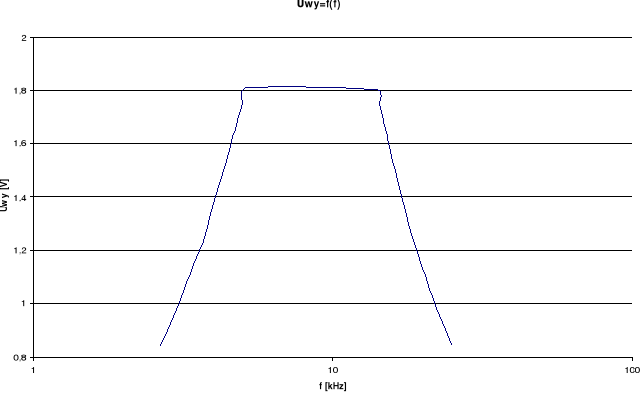

4.4 Charakterystyka przejściowa
Uwagi i wnioski
Pierwszym badanym przez nas układem był filtr dolnoprzepustowy. Z obliczeń wyznaczona pojemność wynosiła 3,9nF przy częstotliwości 5kHz jednak w pracowni znajdował się kondensator o pojemności najbliższej 4,7nF co spowodowało, że częstotliwość się przesunęła w górę co potwierdziło badanie filtru. Charakterystyka jest zgodna z teoretyczną. Po odczytaniu z niej nowej częstotliwości wyniosła ona około 6,8kHz. Następnym badanym filtrem był filtr górno przepustowy. W filtrze tym tak samo kondensator miał większą pojemność co spowodowało obniżenie częstotliwości. Sam filtr zachowywał się dziwnie powyżej częstotliwości 6,8kHz, gdyż później następował przeskok napięcia na wyjściu na wyższe. Samo napięcie na wyjściu wyprzedzało sygnał na wejściu o 90o przed przeskokiem a po przeskoku opóźniało się o 90o. Dziwne zachowywanie się filtru (przeskok) powodowało, że zachowywał się jak filtr pasmowy lecz o nieznanych częstotliwościach granicznych co było efektem niekorzystnym. Ostatnim badanym filtrem aktywnym był filtr pasmowo-przepustowy. Charakterystyka jego jest w miarę podobna do charakterystyki teoretycznej co potwierdza, że filtr pracował poprawnie. Przed pasmem faza sygnału na wyjściu wyprzedzała sygnał na wejściu a po przekroczeniu częstotliwości górnej faza się opóźniała.
4,7nF
1 k
4,7 k
Najbliższe znajdujące się w pracowni to połączenie równoległe kondensatorów 100nF i 47nF
4,7 k
1 k
147 nF
4,7 k
1 k
4,7 nF
100 nF
