Temat: Próba statyczna ścinania technologicznego

Cel ćwiczenia:

Celem ćwiczenia jest zapoznanie się z praktycznym sposobem wykonania próby ścinania technologicznego oraz wyznaczenie doraźnej wytrzymałości na ścinanie badanego materiału.

Wprowadzenie

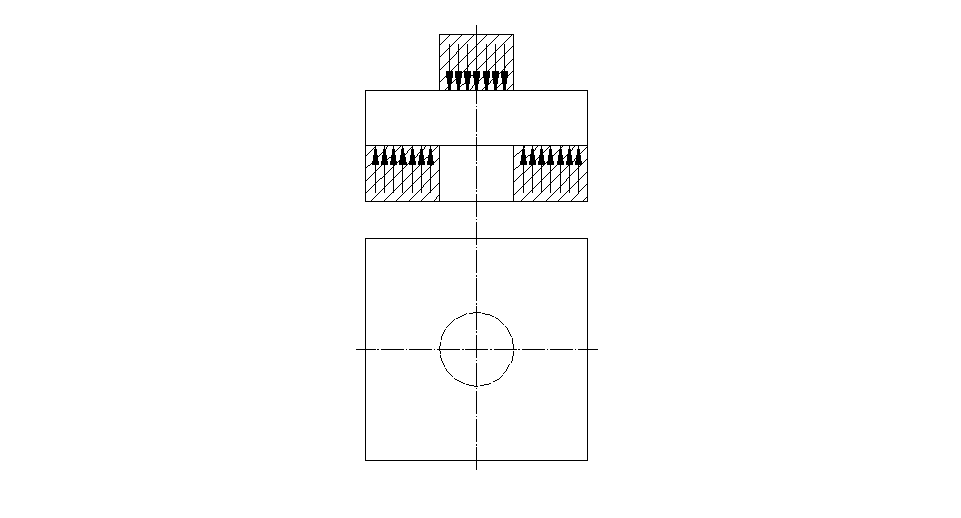

Ścinanie próbki rozumiane jest jako cięcie materiału dokonane przez siły tnące (rysunek 1), o przeciwnych zwrotach, leżące w jednej płaszczyźnie. Teoretycznie warunek ten spełniałyby dwa nieskończenie cienkie ostrza. W rzeczywistości wnikanie w materiał noży o pewnej grubości powoduje rozsunięcie sił, które tworzą parę i wywołują w próbce naprę­żenia zginające.

Rysunek 1

0x01 graphic

W przekrojach ścinanych elementów konstrukcyjnych z reguły występują równocześnie naprężenia styczne od sił tnących i normalne od momentów zginających. Nie jest to zatem ścinanie czyste, a tak zwane technologiczne. Sposób obciążenia próbki podczas próby ścinania również wywołuje złożony stan naprężenia.

Opis stanowiska badawczego

Do przeprowadzenia ćwiczenia potrzebne jest kilka próbek oraz maszyna wytrzymałościowa o napędzie mechanicznym, jak na rysunku poniżej, w której:

0x01 graphic

  1. silnik S1 do szybkiego posuwu płyty oporowej 3 wraz z przekładnią,

  2. silnik S2 z przekładnią,

  3. dolna płyta oporowa,

  4. przyrząd do ścinania technologicznego,

  5. regulacja prędkości posuwu dolnej płyty oporowej,

  6. górna płyta oporowa,

  7. siłomierz,

  8. wahadło siłomierza,

  9. wskazówka siłomierza,

  10. pisak urządzenia samopiszącego,

  11. urządzenie samopiszące,

  12. bęben z nawiniętym papierem perforacyjnym,

  13. przełącznik (napęd mechaniczny- napęd ręczny),

  14. korba napędu ręcznego,

  15. listwa sterownicza,

  16. prowadniki płyt oporowych 3 i 6,

  17. ciężarek wahadła 8.

  18. mechanizm do zerowania wskazówki siłomierza 7.

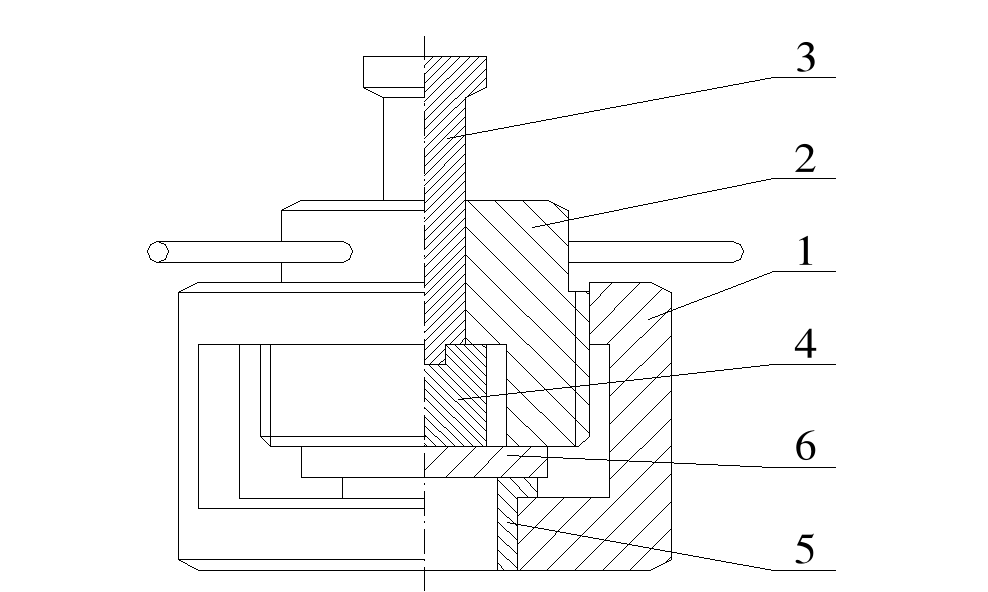

0x01 graphic

  1. korpusu,

  2. wkręcanej tulei,

  3. pręta dociskającego

  4. trzpienia ścinającego

  5. gniazda,

  6. próbki.

Przyrząd do ścinania technologicznego 4 składa się z:

Przebieg ćwiczenia:

Przed przystąpieniem do ćwiczenia musimy dobrać odpowiedni sworzeń. Trzeba również pamiętać, aby podczas wykonywania prób ścinania obciążenie zwiększać powoli, aby nie dopuścić do ścinania dynamicznego.

Do badania naszego ćwiczenia bierzemy:

Płytkę aluminiową Al o grubości g = 0,8 mm

Sworzeń o średnicy d = 16 mm

Mając te już dane możemy obliczyć

Pole powierzchni średniej: S = П ∙ d ∙ g

S = 3,14 ∙16 ∙ 0,8 = 40,192 mm2 = 0,000040192 m2

Następnie mocujemy nasz przyrząd do ścinania z umocowaną w nim próbką w maszynie wytrzymałościowej, po ustawieniu maszyny zaczynamy badanie naszej próbki ze względem na ścinanie.

Otrzymaliśmy:

1 Największą siłę podczas próby ścinania P1 = 832 9,81 = 8161,92 N = 8,16192 kN

2 Największą siłę podczas próby ścinania P2 = 868 9,81 = 8515,08 N = 8,51508 kN

3 Największą siłę podczas próby ścinania P3 = 844 9,81 = 8279,64 N = 8,27964 kN

Mając już siły możemy obliczyć wytrzymałość na ścinanie ze wzoru:

1 0x01 graphic
0x01 graphic
203,07 MPa

2 0x01 graphic
0x01 graphic
211,86 MPa

3 0x01 graphic
0x01 graphic
206,002 MPa

Z tego wyliczamy średnią z tych trzech pomiarów:

R1 + R2 + R3

Rśr = ─────────

3

203,07 + 211,86 + 206,002

Rśr = ───────────────── = 206,904 MPa

3

Tabela pomiarowa

Liczba prób

Grubość próbki

Średnica sworznia

Powierzchnia ścinania

Największa siła

Wytrzymałość na ścinanie

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

[mm]

[mm]

[mm2]

[N]

[MPa]

1.

0,8

16

40,192

8161,92

203,07

2.

8515,08

211,86

3.

8279,64

206,002
