Politechnika Lubelska

Laboratorium podstaw elektroniki

w Lublinie

Ćwiczenie nr 4

Józwik Tomasz

Semestr IV

Grupa: ED4.4

Rok akademicki:

1996/97

Temat ćwiczenia: Stabilizacja napięcia.

Data wykonania:

3.03.1997

Ocena:

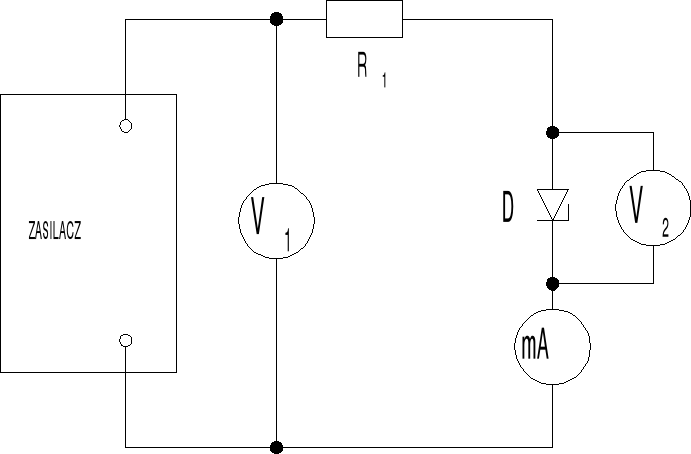

  1. Wyznaczanie charakterystyki statycznej (napięciowo-prądowej) diody Zenera.

0x01 graphic

Typ diody: BZP 620 D5V6

UZ=6,60V IZ=100mA Pmax=1W

U1 [V]

U2 [V]

I1 [mA]

11

6,64

98

10

6,57

61

9

6,53

39

8

6,45

23

7

6,30

10

6

5,66

2

5

4,68

0

0x08 graphic

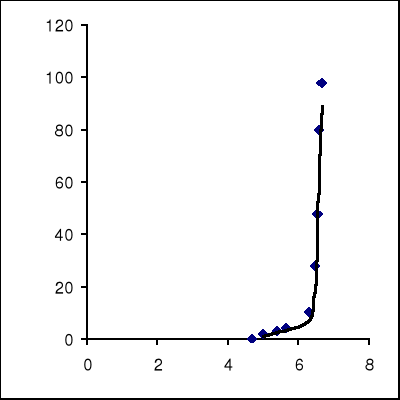

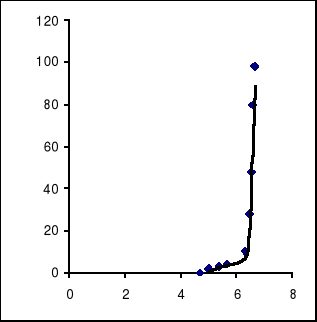

Zależność I=f(U2)

  1. Charakterystyka stabilizacji.

R2=195Ω

R2=80Ω

R2= 0Ω

U1

U2

I1

I2

I3

U1

U2

I1

I2

I3

U1

U2

I1

I2

I3

[V]

[V]

[mA]

[mA]

[mA]

[V]

[V]

[mA]

[mA]

[mA]

[V]

[V]

[mA]

[mA]

[mA]

12,5

6,64

125

98

27

12,5

6,59

129

85

44

12

5,76

124

4

120

12

6,61

114

87

27

12

6,58

118

74

44

11,5

5,44

121

2

119

11,5

6,60

109

82

27

11,5

6,57

102

58

44

11

5,01

116

1

115

11

6,57

98

71

27

11

6,53

97

53

44

10

6,42

67

41

26

10

6,32

75

31

44

9

6,28

56

30

26

9

6,18

53

9

44

8

5,94

30

5

25

8

5,98

44

3

41

0x08 graphic

Zależność U2=f(U1)

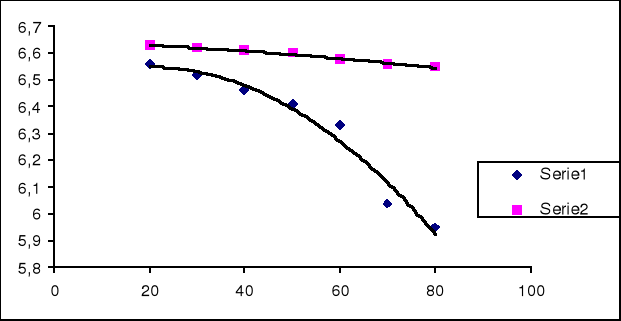

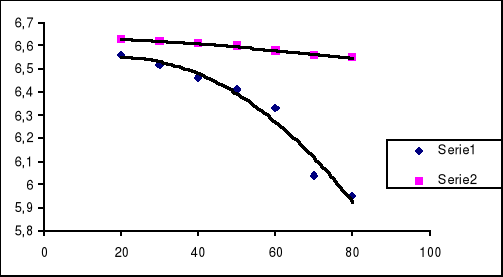

3.Wyznacznie charakterystyki obciążenia.

U1=10[V]

U1=12,2[V]

U2

I1

I2

I3

U2

I1

I2

I3

[V]

[mA]

[mA]

[mA]

[V]

[mA]

[mA]

[mA]

6,56

67

42

25

6,63

123

98

25

6,52

68

38

30

6,62

119

89

30

6,46

62

22

40

6,61

115

75

40

6,41

68

18

50

6,61

121

71

50

6,33

72

12

60

6,60

118

58

60

6,04

74

4

70

6,58

115

45

70

5,95

82

2

80

6,55

114

34

80

0x08 graphic

4.

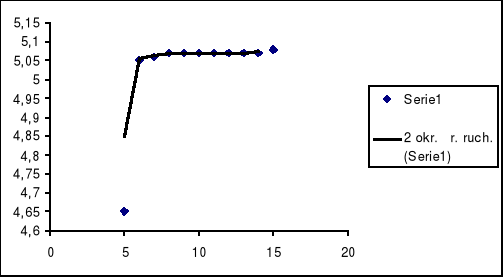

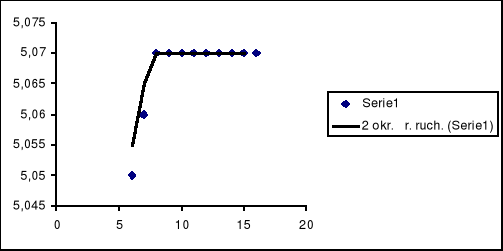

1. Wyznaczanie charakterystyki stabilizacji

I=0mA

I=30mA

Iwe

Iwy

Iwe

Iwy

[V]

[V]

[V]

[V]

15

5,08

16

5,07

14

5,07

15

5,07

13

5,07

14

5,07

12

5,07

13

5,07

11

5,07

12

5,07

10

5,07

11

5,07

9

5,07

10

5,07

8

5,07

9

5,07

7

5,06

8

5,07

6

5,05

7

5,06

5

4,65

6

5,05

0x08 graphic

0x08 graphic

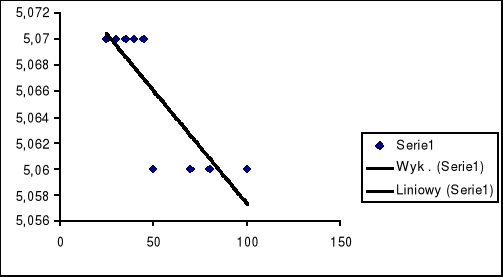

2.Charakterystyka obciazenia

uwe=12V

I0

Uwe

[mA]

[V]

25

5,07

30

5,07

35

5,07

40

5,07

45

5,07

50

5,06

70

5,06

80

5,06

100

5,06

0x08 graphic

Stabilizacyjne działanie diody Zenera polega na tym że duża zmiana prądu obciążającego diodę powoduje małą zmianę napięcia, co widzimy na charakterystyce, stabilizacja jest tym lepsza im bardziej stroma jest ta charakterystyka. W tym układzie istotny wpływ na jakość stabilizacji ma wielkość obciążenia, jeśli będziemy zmieniać napięcie zasilające to przy mniejszym obciążeniu charakterystyka stabilizacja jest bardziej stroma. Co świadczy o tym że stabilizator ten nie może być stosowany dla zmieniających się obciążeń. Widać to również przy charakterystyce obciążenia. O wiele lepsze skutki daje zastosowanie stabilizatora elektronicznego proces stabilizacji w bardzo małym stopniu zależy od obciążenia co widać na załączonym wykresie.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
