Zad. 1. W przewodzie A o średnicy D=40 mm inżektora wodno-wodnego panuje ciśnienie odpowiadające ciśnieniu słupa wody o wysokości 6,6 m. Jaką minimalną średnicę d może mieć wlot tego przewodu, aby w przewodzie B nie nastąpiło zjawisko kawitacji. Objętościowe natężenie przepływu wody Qv=2*10^-3 m^3/s. Ciśnienie pary wodnej nasyconej w temp. 20°C p2=2330 Pa, gęstość wody ρ = 998 kg/m^3 (rys.). przyjąć, że woda zachowuje się jak ciecz doskonała.
Zad. 2. Dwa zbiorniki wypełnione wodą połączono przewodem o średnicy d=50 mm. Obliczyć wydatek wody przepływającej z lewego zbiornika do prawego, jeśli różnica poziomów wody w zbiorniku jest stała i wynosi H=2,1 m (rys.).

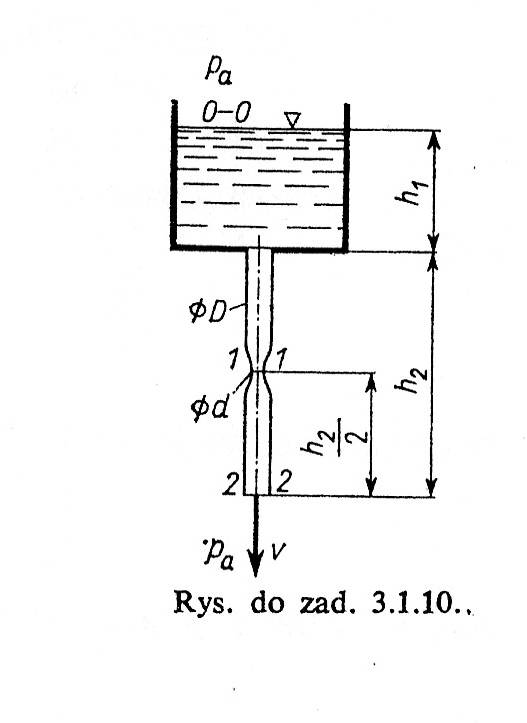

Zad. 3. Woda o temperaturze T=40°C wypływa ze zbiornika przez przewód z przewężeniem. Obliczyć stosunek średnic d/D, dla którego wystąpi kawitacja w przewężeniu przewodu. Przyjąć h1 = 400 mm, h2 = 800 mm, pa = 0,9 ata. Dla wody o temp. 40°C ciśnienie wrzenia wynosi pw = 0,0752 ata (rys.).
Zad. 4. Woda przepływa z górnego zbiornika do dolnego przez rozszerzającą się rurę /tzw.dyfuzor/. Obliczyć wysokość H1, na jakiej powinna znajdować się powierzchnia swobodna w zbiorniku górnym, przy której w przewężeniu dyfuzora wystąpi zjawisko kawitacji (p1 = 2337 Pa). Średnica przewężenia d1=0,1m, średnica części dolnej dyfuzora d2=0,15m, odległość przekrojów (1-1), (2-2) H2=1,15m. Temperatura wody 20°C, ρ = 998,2 kg/m^3. Ciśnienie barometryczne p0=1,013*1O^5 Pa. Opory przepływu pominąć.

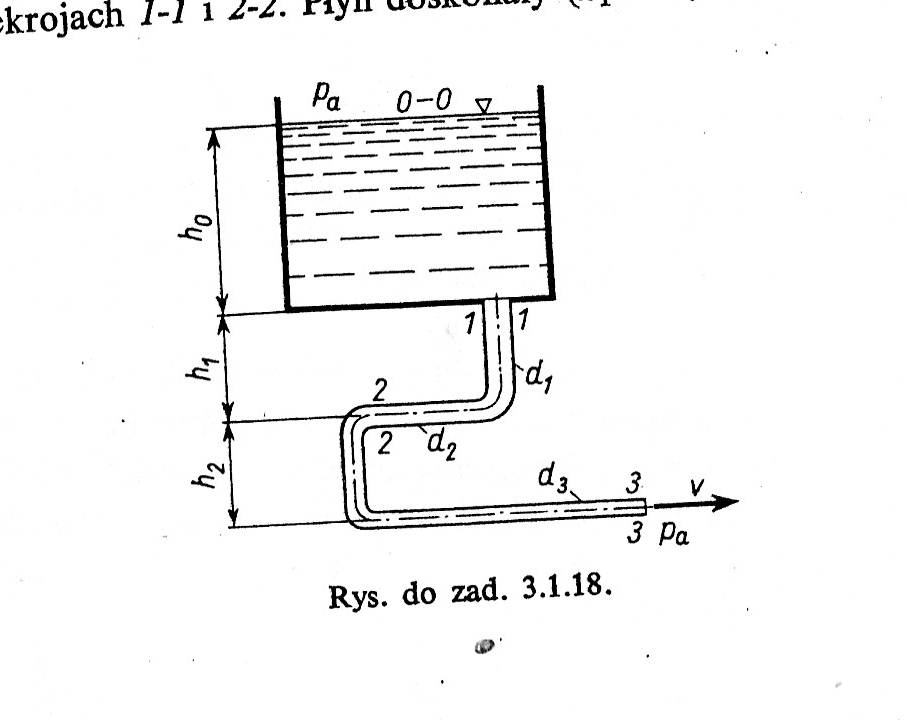

Zad. 5. Ze zbiornika prostokątnego o przekroju a x b = 2 x 1,2 m przez przewód wypływa woda do atmosfery. Wysokość wody w zbiorniku h0 = 1,2 m. średnice przewodu: d1 = 100 mm, d2 = 70 mm, d3 = 50 mm. Określić wydatek wypływającej wody i ciśnienia w przekrojach 1-1 i 2-2. płyn doskonały (h1 = 0,5 m, h2 = 2,4 m) (rys.).

Zad. 6. Rurociągiem o średnicy wewnętrznej d₁=112 mm przepływa woda. W pewnym miejscu tego rurociągu znajduje się przewężenie o średnicy d₂=40 mm. Obliczyć graniczne masowe i objętościowe natężenie przepływu wody, przy którym w przewężeniu wystąpi zjawisko kawitacji, jeśli ciśnienie statyczne wody przed przewężeniem wynosi p₁=1,5^.10⁵ Pa. Prężność pary wodnej nasyconej w temperaturze przepływu wynosi 2340 Pa. Parametry fizykochemiczne wody: ρ=1000 kg/m³, =1^.10^-3 N^.s/m².

---
