IMIR Autom. i Metr. rok IV |
LABORATORIUM OBRÓBKI SKRAWANIEM I OBRABIAREK
|
Data: |
Sem. zimowy 1999/2000 |
BADANIE SZTYWNOŚCI STATYCZNEJ I DYNAMICZNEJ |
Ocena: |
Data wykonania ćwiczenia: 17.12.1999 |
Tomasz Żelazny |
|
Przebieg ćwiczenia:

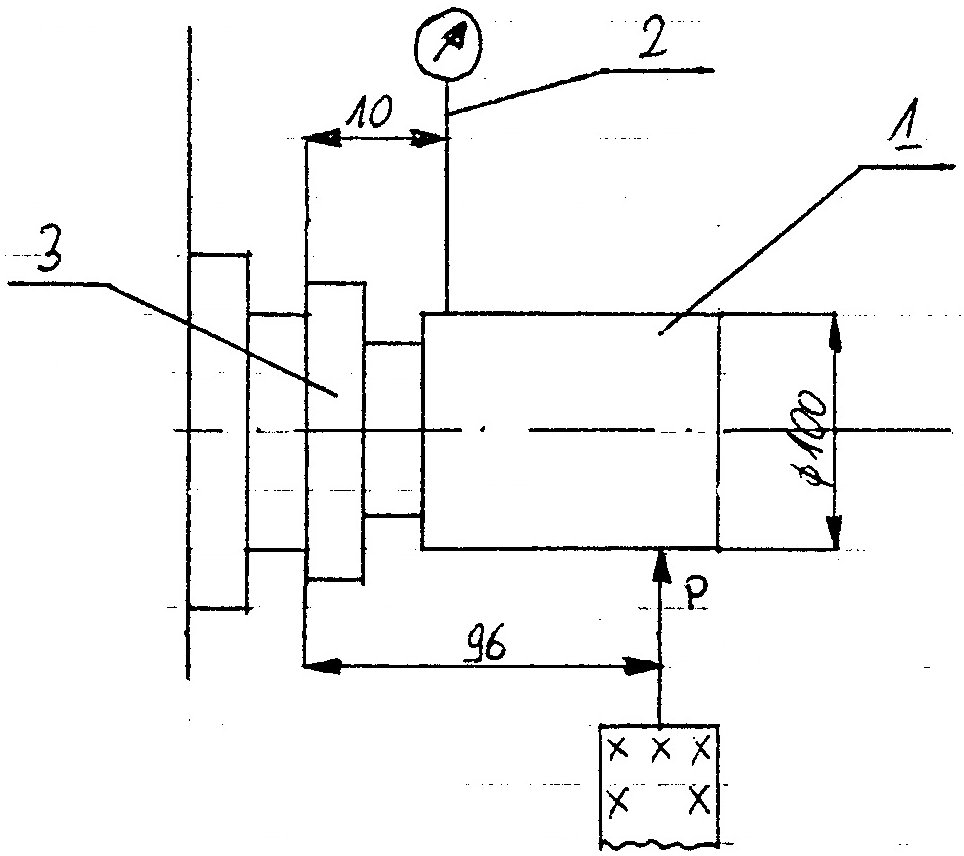

Badanie sztywności statycznej wrzeciona:
1-trzepień pomiarowy
2-tarcza zabieraka
3-czujnik zegarowy
Wyniki pomiarów
Siła obciążenia P[N] |
0 |
250 |
500 |
750 |
1000 |
1250 |
Odkształcenia rosnące [μm] |
0 |
11 |
29 |
35 |
38 |
40 |
Odkształcenia malejące [μm] |
12 |
25 |
29 |
30 |
32 |
40 |

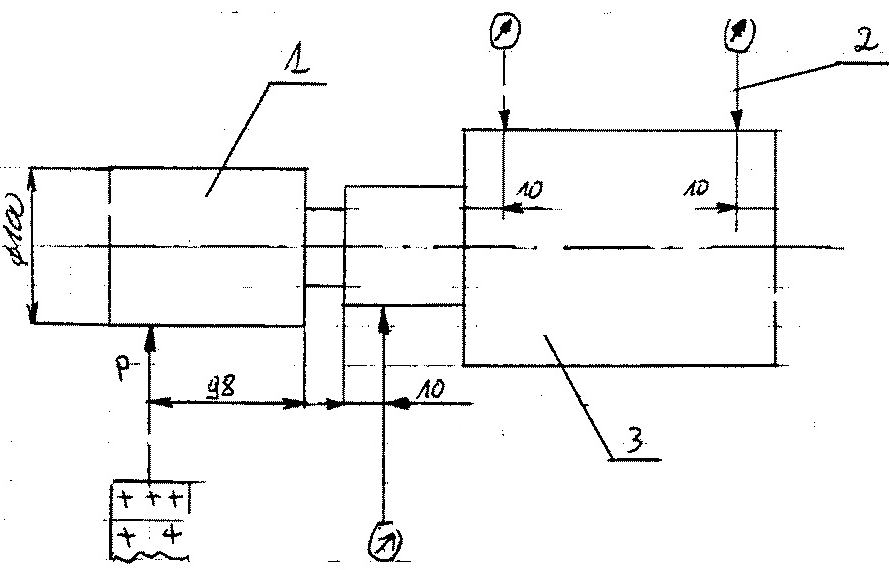

Badanie sztywności statycznej konika:
1-trzepień pomiarowy
2-tarcza zabieraka
3-czujnik zegarowy
Wyniki pomiarów:
Siła obciążenia P[N] |
0 |
250 |
500 |
750 |
1000 |
1250 |
Odkształcenia rosnące [μm] I II III |
0 0 0 |
3 0 0 |
10 0 3 |
16 0 4 |
22 0 5 |
31 0 6 |
Odkształcenia I malejące [μm] II III |
5 0 6 |
13 0 6 |
19 0 6 |
21 0 6 |
28 0 6 |
31 0 6 |

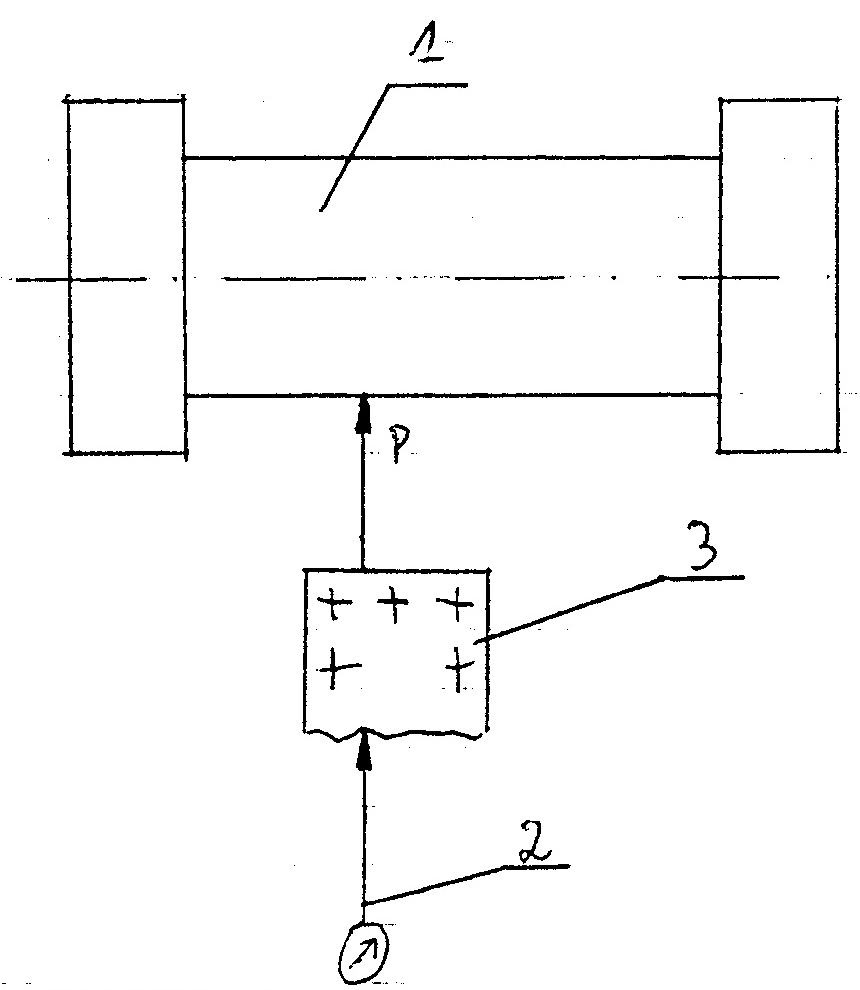

Badanie sztywności statycznej suportu:
Wyniki pomiarów
Siła obciążenia P[N] |
0 |
250 |
500 |
750 |
1000 |
1500 |
Odkształcenia rosnące [μm] |
0 |
4 |
6 |
7 |
7 |
1 |
Odkształcenia malejące [μm] |
3 |
1 |
1 |
1 |
1 |
1 |

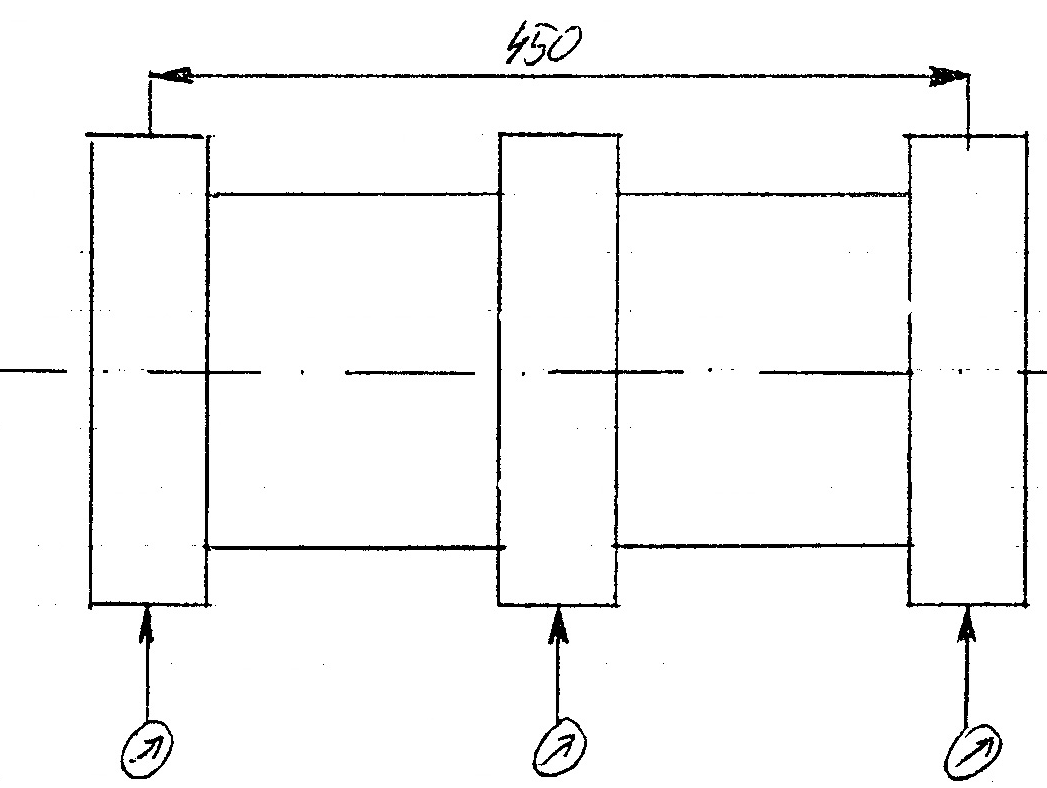

Badanie sztywności dynamicznej:
δw=46μm. δs=77μm. δk=117μm
Dane: p=0.5[mm/obr]
e=4.5[mm]
Δ=ρ1-ρ2=5[mm]
Cp=120
Δp=0,4⋅Cp⋅p0,75(ρ1-ρ2)= 0,4⋅Cp⋅p0,75⋅Δ
