1. Cele ćwiczenia:
Celem ćwiczenia jest poznanie właściwości tranzystora bipolarnego oraz sposobu pomiaru charakterystyk, na których podstawie wyznaczane są parametry tranzystora. Ćwiczenie ma także pokazać układy pracy, w których pracują tranzystory bipolarne oraz porównanie własności tych układów.
2. Wyznaczanie charakterystyk tranzystora w układzie WE.

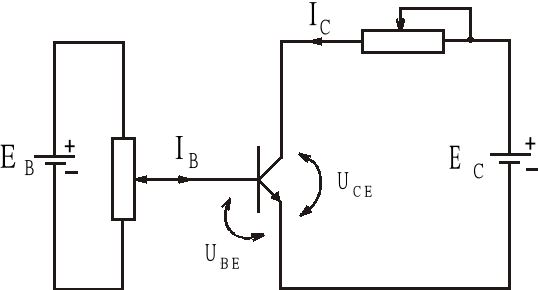

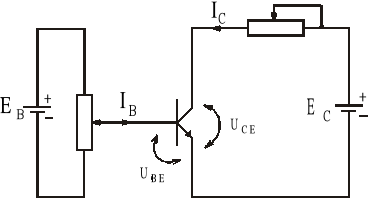

2.1. Schemat układu pomiarowego.
1.2. Wyniki pomiarów.
a) charakterystyka wejściowa
Lp. |
UBE |
IB |
|
[V] |
[μA] |
1 |
0,539 |
10 |
2 |
0,595 |
50 |
3 |
0,607 |
75 |
4 |
0,617 |
100 |
5 |
0,625 |
125 |
6 |
0,633 |
150 |
7 |
0,639 |
175 |
8 |
0,644 |
200 |
9 |
0,648 |
225 |
10 |
0,652 |
250 |
11 |
0,655 |
275 |
12 |
0,658 |
300 |
13 |
0,661 |
325 |
14 |
0,664 |
350 |
15 |
0,666 |
375 |
16 |
0,668 |
400 |
17 |
0,670 |
425 |
18 |
0,672 |
450 |
19 |
0,673 |
460 |
b) charakterystyka przejściowa
Lp. |
IB |
IC |
|
[μA] |
[mA] |
1 |
10 |
0,032 |
2 |
50 |
0,198 |
3 |
75 |
0,297 |
|
100 |
0,400 |
5 |
125 |
0,519 |
6 |
150 |
0,646 |
7 |
175 |
0,777 |
8 |
200 |
0,915 |
9 |
225 |
1,030 |
10 |
250 |
1,176 |
11 |
275 |
1,305 |
12 |
300 |
1,422 |
13 |
325 |
1,563 |
14 |
350 |
1,695 |
15 |
375 |
1,834 |
16 |
400 |
1,957 |
17 |
425 |
2,091 |
18 |
450 |
2,248 |
19 |
460 |
2,304 |
c) charakterystyka wyjściowa
Lp. |
UCE |
IC |
|
[V] |
[mA] |
1 |
0,5 |
0,495 |
2 |
1,0 |
0,505 |
3 |
1,5 |
0,516 |
4 |
2,0 |
0,526 |
5 |
2,5 |
0,536 |
6 |
3,0 |
0,545 |
7 |
3,5 |
0,560 |
8 |
4,0 |
0,571 |
9 |
4,5 |
0,585 |
10 |
5,0 |
0,602 |
11 |
5,5 |
0,627 |
12 |
6,0 |
0,654 |
13 |
6,5 |
0,705 |
14 |
7,0 |
0,784 |
15 |
7,5 |
0,903 |
16 |
8,0 |
1,123 |
17 |
8,5 |
2,223 |
3. Wyznaczanie charakterystyk amplitudowych tranzystora w układzie WE KU = f (f).
f [kHz] |
UWE [V] |
UWY [V] |
KU [V/V] |
0,5 |
0,072 |
4,8 |
66,67 |
1 |
0,072 |
4,8 |
66,67 |
5 |
0,072 |
4,8 |
66,67 |
10 |
0,072 |
4,8 |
66,67 |
20 |
0,072 |
4,8 |
66,67 |
30 |
0,072 |
4,8 |
66,67 |
50 |
0,072 |
4,8 |
66,67 |
70 |
0,068 |
4,4 |
64,71 |
100 |
0,068 |
4,4 |
64,71 |
Wyznaczyliśmy przesunięcie fazowe przy trzech wartościach częstotliwości:
1kHz - 1150
20kHz - 1510
100kHz - 1740
3. Wyznaczenie parametrów „h”.
,
4. Wnioski.
Wyznaczone w ćwiczeniu charakterystyki są bardzo podobne do charakterystyk podawanych w literaturze dla tranzystora w układzie WE. Niestety nie udało nam się zaobserwować charakterystyk na charakterografie.
Podczas wyznaczania charakterystyki amplitudowej widzialne na ekranie oscyloskopu było odwracanie fazy sygnału wejściowego w układzie WE. Tylko w tym układzie sygnał ten jest odwracany w pozostałych dwóch WK i WB zjawisko to nie ma miejsca. Zdołaliśmy zaobserwować, że współczynnik wzmocnienia Ku maleje wraz ze wzrostem częstotliwości. Zmniejszanie się współczynnika spowodowane jest zależnością współczynników
i
od częstotliwości. Współczynniki te maleją Wraz ze wzrostem częstotliwości, a co za tym idzie maleje też wzmocnienie..
Wykaz przyrządów pomiarowych:
- zestaw laboratoryjny ETS-7000
- zestaw mierników analogowych MK3, multimetr cyfrowy
- płytki testowe PT2
- oscyloskop dwukanałowy
