I Pracownia Zakładu Fizyki PL

Nazwisko Staniszewski Paweł

i imię

Wydział ZiM 3,5

Grupa

Data 17,11,98

wyk. ćwicz

Numer ćwicz

3,1

Temat Wyznaczanie modułu Younga metodą

ćwiczenia jednostronnego rozciągania

Zaliczenie

Ocena

Data

Podpis

Zestawienie wyników w tabeli:


Lp

∆l

[mm]

zwiększanie

∆l

[mm]

zmniejszanie

P

[N]

10

0,00

0,00

12,23

9

0,24

0,25

10,88

8

0,08

0,08

12,23

7

0,06

0,04

10,78

6

0,04

0,04

10,58

5

0,05

0,04

11,90

4

0,04

0,04

11,40

3

0,03

0,02

9,54

2

0,03

0,02

10,58

1

0,02

0,02

10,39

Lp

d

[mm]

2,07

2,07

2,06

2,06

2,06

2,07

2,06

2,05

2,06

2,05

2,06

2,05

2,05

2,06

2,04

śr

0,002058m


Podstawy teoretyczne:

Przy wyznaczaniu modułu Younga korzystamy z prawa Hooke`a wyrażającego się wzorem:

0x01 graphic

uwzględniając, że:

0x01 graphic

można zapisać:

0x08 graphic

σ = E*ε

Aby wyznaczyć moduł Younga dla danego materiału, należy więc dokonać pomiaru wartości odkształceń względnych ε i odpowiadających im naprężeń σ przy jednoosiowym rozciąganiu lub ściskaniu pręta.

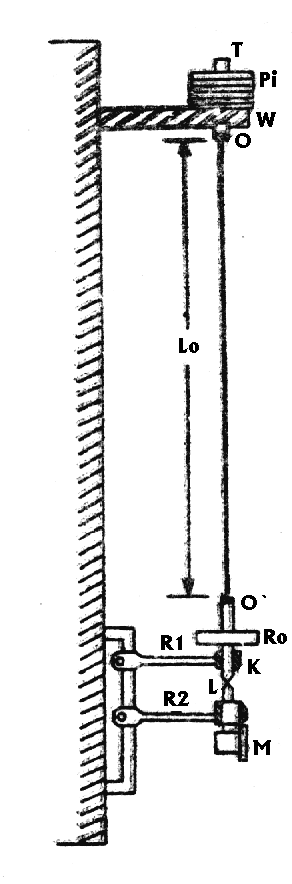

Do wykonania potrzebny jest przyrząd przedstawiony na rysunku. Badany pręt zamocowany jest jednym końcem w specjalnym uchwycie O, przytwierdzonym do sztywnego wspornika stalowego umocowanego w ścianie. Na jego dolnym końcu zamocowany jest element Po, na który nakłada się ciężarki Pi i którego ciężar własny stanowi wstępne obciążenie usuwające różne rodzaje zgięć i zakrzywień pręta. Ramię R1 służy do osiowego ustawiania elementu Po i zabezpiecza pręt przed wychyleniem od pionu. Do ramienia R2 zamocowany jest mikromierz M, służący do pomiaru wydłużenia ∆l. Na wsporniku W znajduje się trzpień T, na którym nałożone są obciążniki Pi.

Wykonanie ćwiczenia:

Po zamocowaniu drutu w uchwycie O i elemencie Po mikromierz M ustawiamy tak, aby jego ruchomy trzpień L dotykał do końca K elementu Po, następnie przymiarem liniowym dokonujemy pomiaru długości początkowej pręta lo pomiędzy punktem O i O`. Po wyzerowaniu skali mikromierza, należy zdjąć pierwszy odważnik P1 z trzpienia T i umieścić go na elemencie Po. następnie należy dokonać odczytu wskazania mikromierza (tzn. określić wydłużenie ∆l). Z resztą odważników postępujemy tak samo. Następnie powtarza się czynności pomiarowe przy zdejmowaniu odważników. Po zakończeniu za pomocą śruby mikrometrycznej mierzymy średnicę pręta w kilku miejscach (15-200. Na podstawie tych wartości określa się średnią wartość średnicy pręta.

Opracowanie wyników:

Seria

Nr pomiaru

P

[N]

∆l

[m]*10-3

Io

[m]

S

[m]*10-6

σ

[Pa]

εi

10-3

E

[N/m2]

Ē

[N/m2]

Zwiększanie

obciążenia

0

12,23

0,00

0,8

3,3264

3676647

0,000

-----------------

76735860590

1

10,88

0,24

3270803

0,3

10902677569

2

12,23

0,08

3676647

0,1

36766474266

3

10,78

0,06

3240740

0,075

43209876543

4

10,58

0,04

3180612

0,05

63612313612

5

11,90

0,05

3577441

0,0625

57239057239

6

11,40

0,04

3427128

0,05

68542568542

7

9,54

0,03

2867965

0,0375

76479076479

8

10,58

0,03

3180615

0,0375

84816418149

9

10,39

0,02

3123496

0,025

124939874940

Zmniejszanie

obciążenia

0

12,23

0,00

3676647

0,000

-------------------

1

10,88

0,25

3270803

0,3125

10466570466

2

12,23

0,08

3676647

0,1

36766474266

3

10,78

0,04

3240740

0,05

64814814814

4

10,58

0,04

3180612

0,05

63612313612

5

11,90

0,04

3577441

0,05

71548821548

6

11,40

0,04

3427128

0,05

68542568542

7

9,54

0,02

2867965

0,025

114718614719

8

10,58

0,02

3180615

0,025

127224627225

9

10,39

0,02

3123496

0,025

124939874940

Pomiary pierwsze przy zwiększaniu im zmniejszaniu obciążenia uznaję za błędy grube i nie uwzględniam ich przy dalszych obliczeniach.

Wielkość pola poprzecznego przekroju pręta obliczamy z zależności:

0x01 graphic

Naprężenie σi wyliczamy dla każdego pomiaru ze wzoru:

0x01 graphic

natomiast odkształcenie względne obliczamy wg jego definicji:

0x01 graphic

0x08 graphic

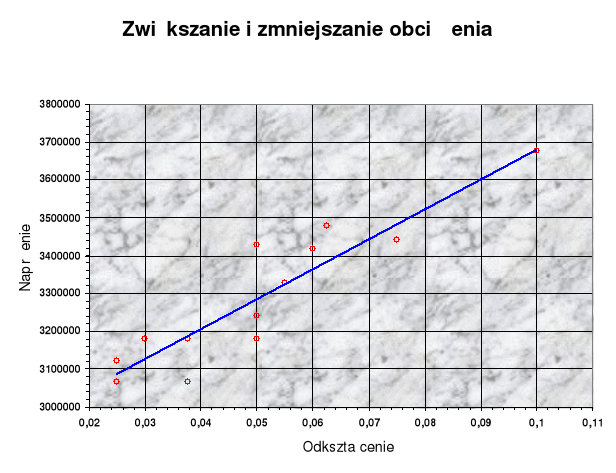

Na podstawie obliczonych wartości σi i εi wykonujemy wykres σ = f(ε), który zgodnie ze wzorem σ = E*ε (E = const) ma charakter liniowej zależności.

Praktyczna prosta najczęściej nie przebiega przez środek układu współrzędnych. tak więc rzeczywista prosta będzie miała postać

σ = b + E*ε

Wielkości b i E można wyznaczyć, biorąc pod uwagę dwie pary współczynników: na początku prostej, gdzie obciążenie ma wartość minimalną i na końcu prostej , gdzie obciążenie jest maksymalne.

0x01 graphic

po elementarnych przekształceniach otrzymujemy:

0x01 graphic

Opracowanie błędu metodą różniczkową:

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Ostatecznie bezwzględny błąd maksymalny wynosi:

0x01 graphic

Wnioski:

Ćwiczenie jest łatwe do wykonania ale duży błąd wynika z jakości drutu użytego do ćwiczenia (duża grubość druta z wieloma załamaniami).
