Wyznaczanie współczynnika lepkości dynamicznej cieczy

Ocena:

Podpis:

1. Wprowadzenie

Lepkość - tarcie wewnętrzne, to właściwość ciał stałych, cieczy, ciekłych kryształów, gazów lub plazmy. Wynika z oddziaływań występujących przy wzajemnym przesuwaniu się elementów tego samego ciała. Oddziaływania te charakteryzujemy wprowadzając wielkości nazywane współczynnikami lepko­ści. Miarą tych oddziaływań są siły lepkości. W naszym ćwiczeniu zajmiemy się wyznaczeniem współczynnika lepkości dynamicznej cieczy.

0x08 graphic
Rozważmy warstwę cieczy o grubości ၄l (rys. I ). Do­świadczenie wskazuje, że prze­sunięcie ze stałą prędkością, równoległą do powierzchni cieczy, cienkiej płytki, dosko­nale zwilżalnej, o polu po­wierzchni S (rozmiary liniowe płytki są większe od grubości warstwy), wymaga przyłożenia stycznej do płytki stałej siły F, która równoważy siłę lepkości F­0. Siła lepkości istnieje mię­dzy warstewką przylegającą do płytki i warstewką następną oraz między każdą sąsiednią parą warstewek. Poszczególne warstewki cieczy przesuwają się (śli­zgają się) równolegle względem siebie, przy czym rozkład prędkości w kierun­ku osi x przedstawiono na rys. l .

Doświadczalnie stwierdzono, że dla większości cieczy (nazywanych cie­czami niutonowskimi) wartość siły oporu lepkiego jest proporcjonalna do pola powierzchni S i wartości gradientu prędkości - tzw. Prawo Newtona :

0x01 graphic
(1)

gdzie dv jest przyrostem prędkości warstewek cieczy pozostających w odległo­ści dx.

Współczynnikiem lepkości dynamicznej nazywamy współczynnik propor­cjonalności we wzorze (1). Jego wymiarem jest: N*s/m­­­2 = Pas. Wzór (1) definiuje zatem współczynnik lepkości dynamicznej cieczy lub gazu, a wyżej opisane doświadczenie może być wykorzystane do opracowania metody jego pomiaru.

Siła określona wzorem (1) uwarunkowana jest dwoma czynnikami: istnie­niem sił spójności (w gazie nie występują) oraz ruchem termicznym cząste­czek, który występuje również między warstewkami cieczy o różnych prędko­ściach. Przechodzenie cząsteczek między warstewkami nie zmienia charakteru ruchu. Cząsteczki z warstwy o prędkości większej przechodzą do warstwy o prędkości mniejszej, przyspieszając ją. Średnio taka sama liczba cząsteczek przechodzi z warstwy o prędkości mniejszej do warstwy o prędkości większej, spowalniając ją. W miarę wzrostu temperatury siły spójności maleją. Wzrasta liczba przemieszczających się cząsteczek. Rezultatem tego jest zmniejszanie się siły oporu - przy ustalonym gradiencie prędkości i ustalonym S, siła lepko­ści maleje. Stąd w cieczach ze wzrostem temperatury współczynnik lepkości maleje, w przeciwieństwie do gazów, dla których obserwujemy wzrost współ­czynnika lepkości wraz z temperaturą.

Podsumowując, możemy stwierdzić, że współczynnik lepkości cieczy zależy od:

  1. rodzaju cieczy, ponieważ od rodzaju cieczy zależą siły międzycząsteczkowe,

  2. temperatury - maleje ze wzrostem ruchu termicznego cząsteczek.

Rozważania ograniczamy do przepływów laminarnych. W przepływach laminarnych ciecz płynie równoległymi warstwami z różnymi prędkościami, w odróżnieniu od przepływu burzliwego(turbulentnego), w którym wektor prędkości elementów cieczy zmienia się chaotycznie-cząstki poruszają się po skomplikowanych przeplatających się torach.

Charakter przepływu (laminarny czy turbulentny) zależy od wartości bezwy­miarowej wielkości Re zwanej liczbą Reynoldsa:

0x01 graphic
(2)

gdzie: ၲ jest gęstością cieczy, u - średnią (w przekroju poprzecznym) prędko­ścią strugi, - współczynnikiem lepkości, a l - charakterystycznym rozmiarem liniowym przekroju poprzecznego strugi cieczy lub ciała poruszającego się w cieczy. Poniżej krytycznej wartości liczby Reynoldsa przepływ ma charakter laminarny.

2. Metody pomiaru

Podamy dwie metody wyznaczania współczynnika lepkości dynamicznej cieczy :

1 ) metoda oparta na prawie Stokesa - uwzględnia fakt występowania tarcia wewnętrznego w przypadku ruchu ciała w nieruchomej cieczy;

2) metoda oparta na prawie Hagena-Poiseuille'a wykorzystuje fakt występo­wania tarcia wewnętrznego przy przepływie cieczy w rurkach.

Wykonamy zadanie opierające się na prawie Stokes`a

Wyznaczanie współczynnika lepkości dynamicznej na podstawie prawa Stokesa

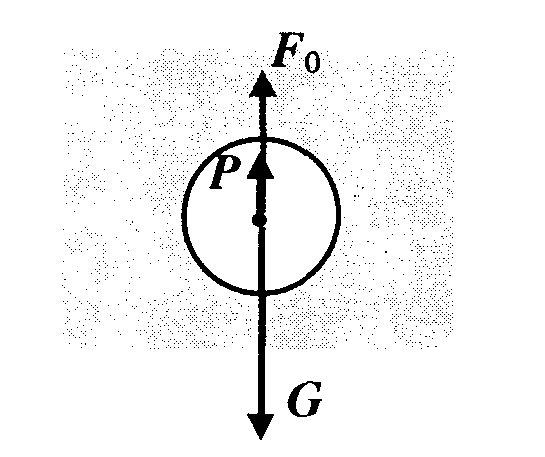

Przyjmijmy, że w cieczy lepkiej, dla której Re«l, spada z niewielką pręd­kością v kulka. Spadająca kulka pociąga za sobą, z powodu istnienia sił mię­dzycząsteczkowych, sąsiadujące z kulką warstwy cieczy. Układ warstw cieczy ślizgających się po sobie posiada różne prędkości. Kulka razem z warstewką cieczy do niej przylegającą doznaje działania siły oporu lepkiego F­­0. Oprócz si­ły oporu F0 na spadającą kulkę działają: siła ciężkości G oraz siła wyporu P, dana prawem Archimedesa (rys poniżej).

Wartość siły oporu F0 zależy od wielko­ści i kształtu poruszającego się ciała, od prędkości V ciała oraz od rodzaju cieczy, w której ciało porusza się. Dla kulki o promie­niu r, jest ona określona prawem Stokesa:

0x01 graphic
(3)

Można wykazać, że po pewnym czasie ustali się ruch jednostajny kulki

Zgodnie z I zasadą dyna­miki Newtona mamy:

0x08 graphic
0x08 graphic

(4)

0x08 graphic

(5) (7)

gdzie: ၲ1, ­2 są odpowiednio gęstością kulki i gęstością cieczy, g jest przy­spieszeniem ziemskim. Wyznaczony na podstawie wzoru (5) współczynnik lepkości jest równy:

0x01 graphic
(6)

Liczba Reynoldsa Re dla kulki o promieniu r poruszającej się w cieczy okre­ślona jest wzorem:

0x01 graphic
(7)

Prawo Stokesa jest słuszne dla Re < 0,4.

3. Wyniki pomiarów

LP

2r[mm]

S1[cm]

S2[cm]

l[cm]

t[s]

2R[cm]

1

2,41

8,7

25,3

16,6

46,6

7,8

2

2,42

8,8

25,3

16,5

46,0

7,9

3

2,40

8,8

25,2

16,4

46,6

7,8

4

2,39

8,7

25,2

16,5

45,6

7,7

5

2,40

8,7

25,3

16,6

46,2

7,9

6

2,41

8,7

25,3

16,6

45,6

7,8

7

2,40

8,7

25,2

16,5

46,6

7,9

8

2,41

8,7

25,2

16,5

46,2

7,8

9

2,41

8,7

25,2

16,5

45,0

7,8

10

2,41

8,7

25,2

16,5

46,8

7,8

średnia arytmetyczna

2,41

8,72

25,24

16,52

46,1

7,82

w jedn. podstawowych ukł. SI

0,0024

0,087

0,25

0,17

46,1

0,078

[m]

[m]

[m]

[m]

[s]

[m]

0x08 graphic

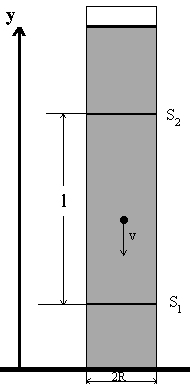

Na schemacie obok pokazano zasady wykonywania pomiarów

(t - czas opadania kulki na drodze l, 2r - jej średnica)

Wyznaczenie gęstości cieczy

LP

h1[cm]

h2[cm]

h3[cm]

1

44,5

14,0

39,8

2

44,6

13,9

39,8

3

44,5

13,9

39,8

4

44,6

14,0

39,8

5

44,6

13,9

39,7

6

44,6

14,0

39,8

7

44,5

14,0

39,8

8

44,5

13,9

39,9

9

44,6

14,0

39,8

10

44,5

13,9

39,7

srednie arytm:

44,55

14,0

39,79

SI:

0,45

0,14

0,40

[m]

[m]

[m]

0x01 graphic

na podstawie wzoru:

0x01 graphic

(gdzie gęstość wody destylowanej ρw=9,98∗10­2[kg/m3])

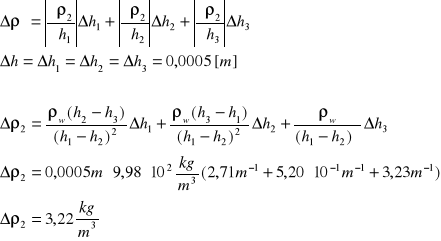

Błąd przy wyznaczaniu gęstości cieczy (jako dominujące uznajemy niepewności systematyczne):

- pomiar wykonywany katetometrem o podziałce 1 mm

0x01 graphic

WYZNACZENIE WSPÓŁCZYNNIKA LEPKOŚCI i NIEPEWNOŚCI POMIAROWYCH:

0x01 graphic

pomiar wykonywany śrubą mikrometryczną o podziałce 0,01mm- niep systematyczna: 0,000005 m

Przyjmując wsp. Studenta-Fischera dla poziomu ufrności 0,7 (1,1) całkowita niepewność pomiaru 2r wynosi:

0x01 graphic

0x01 graphic

pomiar wykonywany stoperem o podziałce 0,2s - niep systematyczna: 0,1 s

Przyjmując wsp. Studenta-Fischera dla poziomu ufności 0,7 (1,1) całkowita niepewność pomiaru t wynosi:

0x01 graphic

Wiemy że l=S2-S1 - korzystamy ze wzoru:

0x01 graphic

a wyliczone 0x01 graphic
i 0x01 graphic
- zasada obliczeń identyczna jak przy wyznaczaniu błędu ၄t (z niepewnością systematyczną równą połowie podziałki katetometru: 0,05 mm) - wynoszą:

0x01 graphic

0x01 graphic

korzystając ze wzoru na niepewność względną wielkości fizycznej będącą iloczynem potęg wielkości prostych:

0x01 graphic

czyli:

0x01 graphic

Korzystamy ze wzoru (6)

0x01 graphic

gdzie 0x01 graphic
- gęstość kulki

Niepewność obliczamy korzystając ze wzoru na niepewność maksymalną:

0x01 graphic

wartość współczynnika lepkości obliczona ze wzoru (6)

0x01 graphic

czyli wyznaczona w ćwiczeniu wartość współczynnika lepkości wynosi:

0x01 graphic

liczba Reynoldsa (wzór 7) dla uzyskanych wyników:

0x01 graphic

prawo Stokesa jest słuszne w tym przypadku.

4. Wnioski

Otrzymana doświadczalnie wartość współczynnika lepkości wynosi 0x01 graphic
.

Współczynnik lepkości dla oleju maszynowego pod ciśnieniem 1000 hPa i w temperaturze 200C wynosi 0,274[N∗m-1∗s] - wynik tablicowy mieści się w niepewności pomiarowej -najprawdopodobniej więc właśnie on wypełniał szklany cylinder w którym wykonywaliśmy pomiar.

Policzymy dodatkowo poprawkę w obliczeniach wsp. lepkości wg. Landenburga (bierze ona pod uwagę wpływ ścian cylindra o prom. R na prędkość spadającej kulki).

0x01 graphic

możliwe więc że badaną cieczą był olej parafinowy o wsp. lepkości 0,1018 [N∗m-1∗s] dla ciśnienia 1000 hPa i w temperatury 200C

4

0x01 graphic

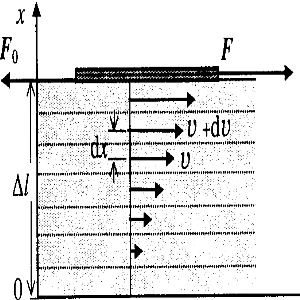

rys.1 : Rozkład prędkości w warstwie cieczy

Rys.l. Rozkład prędkości w warstwie cieczy
