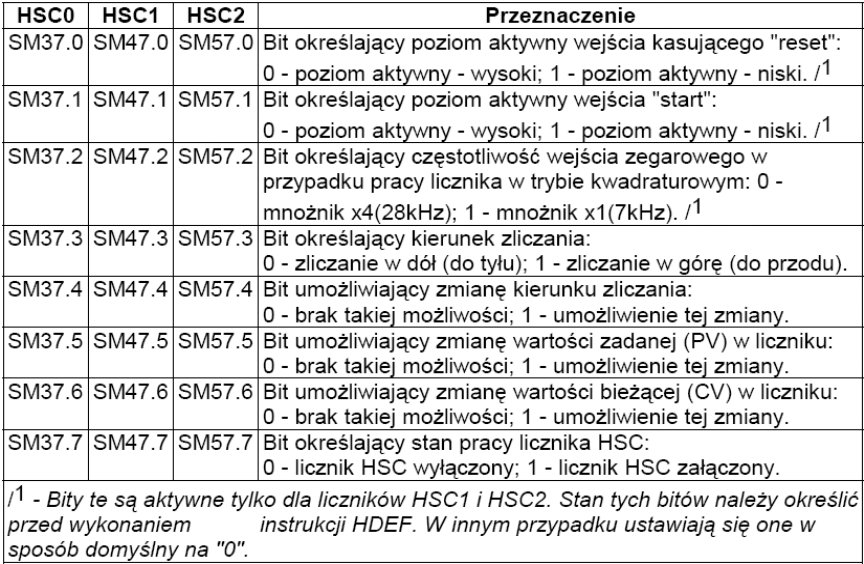

W każdym liczniku HSC wartość bieżącą (CV) i zadaną (PV) określić można przy pomocy 32-bitowej liczby całkowitej ze znakiem. Czyli zakres nastawianych wartości mieści się w przedziale: od -2.147.483.648 do +2.147.483.647. Możliwość dokonywania tych zmian jest uwarunkowana stanem logicznym odpowiednich bitów sterujących (patrz. tabela 2). W celu

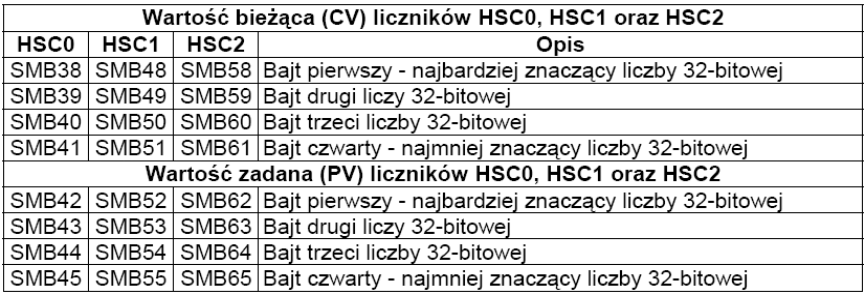

wprowadzenia tych zmian należy spowodować wykonanie instrukcji HSC, która automatycznie uaktualnienia wprowadzane nastawy. W tabeli nr 3 podane zostały adresy bajtów, w których przechowywane są wartości bieżącai zadana w odniesieniu do wybranego licznika HSC.

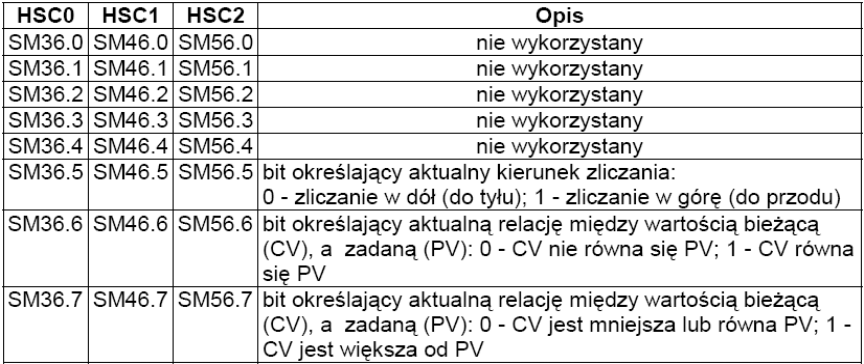

Bajt statusu może pełnić funkcję monitorującą pracę danego licznika. Zawiera on informacje dotyczące aktualnego kierunku zliczania impulsów wejściowych oraz określony typ relacji między aktualną wartością bieżącą, a wartością zadaną.

---
