Akademia Rolnicza w Krakowie Zakład Zaopatrzenia Osiedli w Wodę i Kanalizacji

Rok akademicki 1999/00 Rok studiów III Specjalizacja IW

Ćwiczenie nr 8.

Projekt instalacji wodociągowo - kanalizacyjnej

w domu jednorodzinnym.

Stanisław Zając

Obliczenie wewnętrznej instalacji wodociągowej

Wyszczególnienie	Pion [m H2O]
Minimalne ciśnienie w sieci ulicznej	22.50
Najwyżej położony punkt czerpalny nad osią rurociągu ulicznego	6.80
Ciśnienie statyczne nad najwyższym wylotem	15,70
Najniższe wymagane ciśnienie wylotowe	10.00
Strata ciśnienia na wodomierzu	1,60
Rozporządzalne ciśnienie przepływowe	4,10

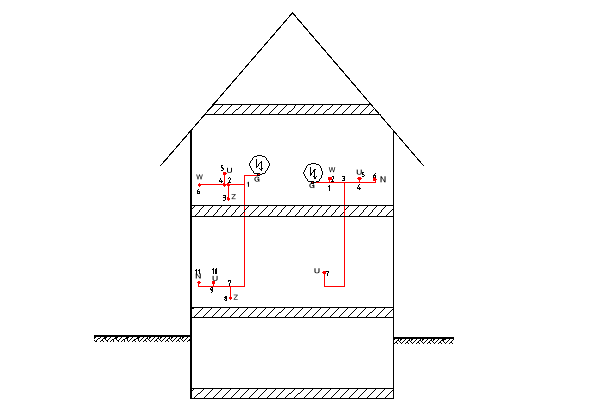

Schemat obliczeniowy wody cieplej.

Tabelaryczne zestawienie punktów czerpalnych dla wody ciepłej.

Rodzaj punktu czerpalnego	Wypływ normatywny	Ilość sztuk	Wymagane ciśnienie	Średnice
		[dm^3/s]		m [H2O]	[mm]
Bateria czerpalna dla natrysku	0.15	2	0.1	15
Bateria czerpalna dla umywalek	0.07	4	0.1	15
Bateria czerpalna dla wanny	0.15	2	0.1	15
Bateria czerpalna dla zlewozmywaka	0.07	2	0.1	15

Suma wypływów normatywnych ciepłej wody wynosi 1,02 dm³/s

Tabelaryczne zestawienie przepływów na określonych odcinkach instalacji wody ciepłej.

Punkty	∑ qn	Dł. przewodu	Śred. przewodu
		[dm^3/s]	[m]	[mm]
11 - 9	0,15	0,85	15
9 - 10	0,07	0,20	15
9 - 7	0,15+0,07=0,22	0,55	20
7 - 8	0,07	0,30	15
7 - 1	0,15+0,07+0,07=0,29	3,40	20
1 - 2	0,07+0,15+0,07=0,29	0,85	20
2 - 3	0,07	0,30	15
4 - 5	0,07	0,20	15
4 - 6	0,15	0,60	15
2 - 4	0,15+0,07=0,22	0,15	20
1 - G	0,29+0,29=0,58	0,75	25
7 - 3	0,07	4,60	15
4 - 5	0,07	0,30	15
4 - 6	0,15	0,75	15
3 - 4	0,07 +0,15=0,22	0,80	20
3 - 1	0,07+0,22=0,29	1,50	20
1 - 2	0,15	0,20	15
1 - G	0,29+0,15=0,44	0,50	25

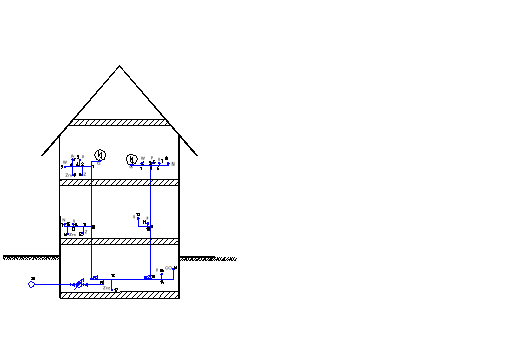

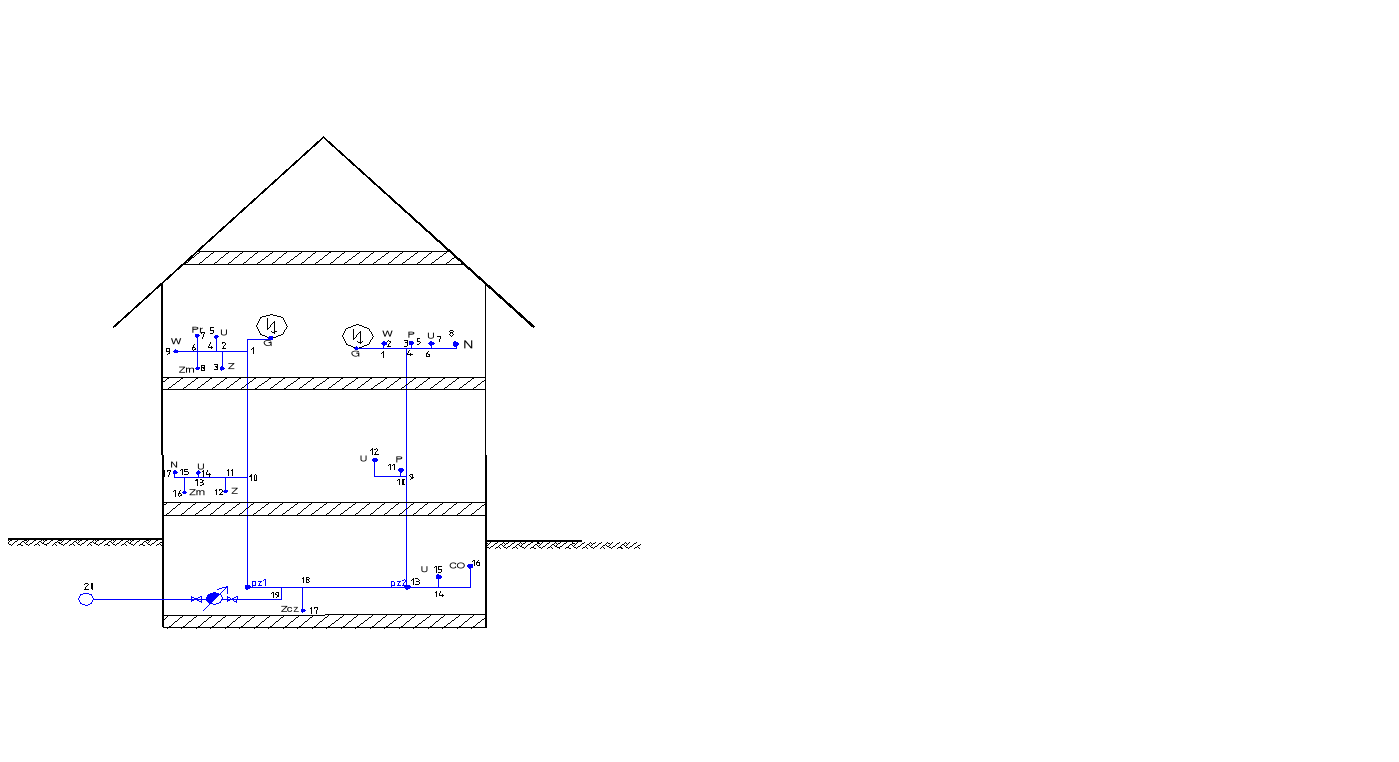

Schemat obliczeniowy wody zimnej.

Tabelaryczne zestawienie punktów czerpalnych dla wody zimnej.

Rodzaj punktu czerpalnego	Wypływ normatywny	Ilość sztuk	Wymagane ciśnienie	Średnice
		[dm^3/s]		m [H2O]	[mm]
Bateria czerpalna dla natrysku	0.15	2	0.1	15
Bateria czerpalna dla umywalek	0.07	5	0.1	15
Bateria czerpalna dla wanny	0.15	2	0.1	15
Bateria czerpalna dla zlewozmywaka	0.07	2	0.1	15
Zmywarka do naczyń	0.15	2	0.1	15
Pralka automatyczna	0.25	1	0.1	15
Zawór czerpalny bez perlatora	0.30	2	0.05	15
Płuczka zbiornikowa	0.13	2	0.05	15

Suma wypływów normatywnych zimnej wody wynosi 2,50 dm³/s

Tabelaryczne zestawienie przepływów na określonych odcinkach instalacji wody zimnej.

Punkty	∑ qn	Dł. przewodu	Śred. przewodu
		[dm^3/s]	[m]	[mm]
G - 1	0,58	0,75	-
2 - 3	0,07	0,30	15
4 - 5	0,07	0,20	15
6 - 7	0,25	0,20	15
6 - 8	0,15	0,30	15
6 - 9	0,15	0,60	15
4 - 6	0,25+0,15+0,15=0,55	1,05	-
2 - 4	0,55+0,07=0,62	0,15	-
1 - 2	0,62+0,07=0,69	0,65	-
1 - 10	0,69+0,58=1,27	2,80	-
15 - 16	0,15	0,30	15
15 - 17	0,15	0,35	15
13 - 15	0,15+0,15=0,30	0,55	-
13 - 14	0,07	0,20	15
11 - 13	0,07+0,30=0,37	1,20	-
11 - 12	0,07	0,30	15
10 - 11	0,7+0,37=0,44	0,60	-
10 - 19	1,27+0,44=1,71	4,65	-
G - 1	0,44	0,50	-
1 - 2	0,15	0,20	15
1 - 3	0,15+0,44=0,59	1,50	-
3 - 4	0,13+0,22=0,35	0,15	-
4 - 5	0,13	0,30	15
4 - 6	0,07+0,15=0,22	0,60	-
6 - 7	0,07	0,20	15
6 - 8	0,15	0,75	15
3 - 9	0,59+0,35=0,94	2,80	-
9 - 10	0,13+0,07=0,20	0,20	-
10 - 11	0,13	1,05	15
10 - 12	0,07	1,80	15
9 - 13	0,20+0,94=1,14	2,50	-
13 - 14	0,30+0,07=0,37	3,00	-
14 - 15	0,07	0,20	15
14 - 16	0,30	1,50	15
13 - 18	0,37+1,14=1,51	0,80	-
18 - 17	0,30	0,30	15
18 -19	0,30+1,51=1,81	1,45	-
19 - 20	1,81+1,71=3,52	6,10	-

Suma wypływów normatywnych wody zimnej i ciepłej wynosi -- 3,52 dm³/s

Wyznaczenie przepływu obliczeniowego.

q = 0,682 ⋅ (Σq_n)^0,45 - 0,14 [dm³/s]

q = 0,682 ⋅ (3,52)^0,45 - 0,14 = 1,06 dm³/s

Przepływ obliczeniowy q wynosi:

q = 1,06[ dm³/s]

Obliczenie strat ciśnienia w sieci wodociągowej wody zimnej.

25

-

0,15

-

0,15

-

15

15

15

-

-

15

-

15

-

15

15

-

15

-

15

-

-

15

-

15

15

-

-

15

15

-

-

15

15

-

15

-

-

Punkty	Suma qn	qN	Średnica przewodu	Długość przewodu	Jednostkowa strata energii	Prędkość	Strata na długości	Całkowita strata ciśnienia
		[dm^3/s]	[dm^3/s]	[mm]	[m]	[‰]	[m/s]	[m H2O]	[m H2O]
G - 1	0,58	0,39		0,75	61	0,68	0,046	0,059
1 - 2	0,69	0,44	25	0,65	80	0,78	0,052	0,068
2 - 3	0,07	0,07	15	0,30	35	0,37	0,011	0,014
2 - 4	0,62	0,41	25	0,15	70	0,68	0,011	0,014
4 - 5	0,07	0,07	15	0,20	35	0,37	0,007	0,009
4 - 6	0,55	0,38	25	1,05	60	0,65	0,063	0,082
6 - 7	0,25	0,23	15	0,20	400	1,20	0,080	0,104
6 - 8	0,15	0,15	15	0,30	175	0,78	0,053	0,068
6 - 9	0,15	0,15	15	0,60	175	0,78	0,105	0,137
1 - 10	1,27	0,62	25	2,80	150	1,04	0,420	0,546
10 - 11	0,44	0,33	25	0,60	40	0,54	0,024	0,031
11 - 12	0,07	0,07	15	0,30	35	0,37	0,011	0,014
11 - 13	0,37	0,30	20	1,20	120	0,80	0,144	0,187
13 - 14	0,07	0,07	15	0,20	35	0,37	0,007	0,009
13 - 15	0,30	0,26	20	0,55	100	0,72	0,055	0,072
15 - 16	0,15	0,15	15	0,30	175	0,78	0,053	0,068
15 - 17	0,15	0,15	15	0,65	175	0,78	0,114	0,148
10 - 19	1,71	0,73	32	4,65	50	0,72	0,233	0,302
G - 1	0,44	0,33	20	0,50	180	0,94	0,090	0,117
1 - 2	0,15	0,15	15	0,20	175	0,78	0,035	0,046
1 - 3	0,59	0,40	25	1,50	70	0,70	0,105	0,137
3 - 4	0,35	0,29	20	0,15	115	0,79	0,017	0,022
4 - 5	0,13	0,13	15	0,30	100	0,54	0,030	0,039
4 - 6	0,22	0,21	20	0,60	60	0,55	0,036	0,047
6 - 7	0,07	0,07	15	0,20	35	0,37	0,007	0,009
6 - 8	0,15	0,15	15	0,75	175	0,78	0,131	0,171
3 - 9	0,94	0,52	25	2,80	105	0,85	0,294	0,382
9 - 10	0,20	0,19	20	0,20	60	0,55	0,012	0,016
10 - 11	0,13	0,13	15	1,05	100	0,54	0,105	0,137
10 - 12	0,07	0,07	15	1,80	35	0,37	0,063	0,082
9 - 13	1,14	0,58	25	2,50	140	0,98	0,350	0,455
13 - 14	0,37	0,30	20	3,00	120	0,80	0,360	0,468
14 - 15	0,07	0,07	15	1,30	35	0,37	0,046	0,059
14 - 16	0,30	0,26	15	3,15	480	1,25	1,512	1,966
13 - 18	1,51	0,68	32	0,80	40	0,72	0,032	0,042
18 - 17	0,30	0,26	15	1,55	480	1,25	0,744	0,967
18 -19	1,81	0,75	32	1,45	50	0,75	0,073	0,094
19 - 20	3,52	1,06	40	6,10	40	0,70	0,244	0,317
						Suma		3,46

Suma strat ciśnienia na pionie miarodajnym

wynosi 3.46 = [m H₂O] < ciśnienia rozporządzalnego = 4,10 [m H₂O].

Warunek został spełniony.

Dobór wodomierza.

1. przepływ obliczeniowy -- q = 1,06 dm³/s.

2. umowny przepływ obliczeniowy dla wodomierza wynosi:

Q_w = 2 ⋅ q = 2 ⋅ 1,06 = 2,12 dm³/s = 7,63 m³/h

Przyjmuję wodomierz skrzydełkowy o średnicy 30 mm i Q_n = 10 m³/h

c) warunki:

q ≤ Q_n / 2

1,06 ≤ 5,0

oraz

d_n ≤ d_p

30 ≤ 40

gdzie:

d_n - nominalna średnica dobranego wodomierza [mm],

d_p - średnica przewodu, na którym wodomierz ma być zainstalowany [mm].

Warunki jakie powinien spełniać dobrany wodomierz zostały spełnione.

Wysokość strat ciśnienia na wodomierzu odpowiadająca przepływowi q = 1,06 dm³/s wynosi 1,60 [m H₂O].

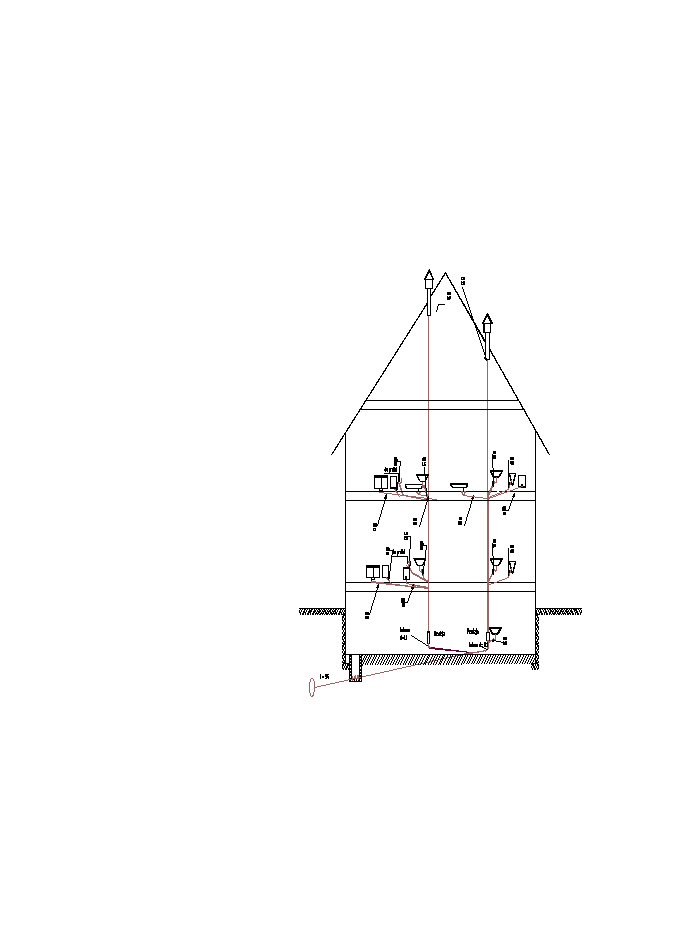

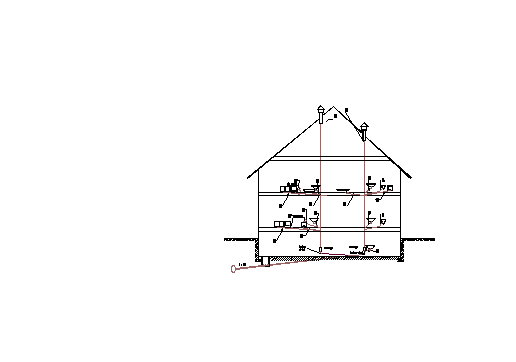

Obliczenie instalacji kanalizacji bytowo - gospodarczej.

Tabelaryczne zestawienie przyborów sanitarnych i równoważników odpływu.

Przybór sanitarny	Równoważnik odpływu AWS	Średnica podejścia	Ilość sztuk
Umywalka	0.5	0.04	5
Zlewozmywak	1.0	0.05	2
Miska ustępowa	2.5	0.10	2
Wpust podłogowy	1,5	0,07	3
Wanna	1.0	0.05	2
Natrysk	1.0	0.05	2
Zmywarka	1.0	0.05	2
Pralka	1.0	0.05	1
	Σ = 21,0

Określenie przepływu obliczeniowego w instalacji bytowo - gospodarczej kanalizacji wewnętrznej.

[dm³/s]

K - odpływ charakterystyczny zależny od przeznaczenia budynku, dla budynków mieszkalnych wynosi 0,5 dm³/s

[dm³/s]

q_S = 2,29 < AW_Smax = 2,5 -- warunek nie jest spełniony

Obliczenie przykanalika:

Zakładamy:

d = 0,15 m

i = 2 %

Q = 2,5 dm³ /s

Dla powyższych wartości odczytano z nomogramu drabinkowego dla i = 2%

Q_o = 21,0 dm³/s

v_o = 1,20 m/s

Obliczenie wartości skorygowanych (wartości dla przekroju całkowicie wypełnionego)

Ustalenie rzeczywistej prędkości przepływu i napełnienia przykanalika:

dla β = 8,41 % odczytano α = 59 % i h/d = 21 %

Poszukiwana prędkość ścieków w przykanaliku wynosi:

v = v₁ ⋅ α = 1,69 ⋅0,59 = 0,99 m/s

• prędkość samooczyszczania przewodu jest zachowana

Napełnienie rzeczywiste przykanalika:

h = 0,21 ⋅ d = 0,21 ⋅ 0,15 = 0,03 m

- napełnienie przykanalika wynosi 0,03 m

Opis techniczny

Projekt został wykonany na zlecenie Zakładu Zaopatrzenia Osiedli w Wodę i Kanalizacji Wsi. Wykonany projekt dotyczy instalacji wodociągowej i kanalizacji w domu jednorodzinnym. Projekt wykonano w oparciu o temat oraz wg zaleceń norm: PN-92/B-01707 Instalacje kanalizacyjne - Wymagania w projektowaniu, PN-92/B-01706 Instalacje wodociągowe - Wymagania w projektowaniu, PN-66/B-01201 - Wodociągi i Kanalizacja - Urządzenia wewnętrzne - Oznaczenia na rysunkach.

Woda do budynku została doprowadzona z przewodu wodociągowego rozdzielczego Ф 80 mm o ciśnieniu 22,0 m H₂O położonego na głębokości 1.6 m. Połączenie wodociągowe wykonano za pomocą opaski. W piwnicy zainstalowano wodomierz skrzydełkowy dn 30. Wodę zimną rozprowadzono dwoma pionami wodociągowymi.

Na parterze w łazience zainstalowano baterię czerpalną dla umywalki, baterię wannowa. W ubikacji zainstalowano spłuczkę zbiornikową dla miski ustępowej oraz w kuchni baterię czerpalną dla zlewozmywaka i zawór czerpalny do podłączenia zmywarki do naczyń. Wodę ciepłą z podgrzewacza elektrycznego rozprowadzono pionem Ф 20 mm. Instalację wodociągową wykonano z rur stalowych o średnicach 15, 20, 25, 32, 40 mm.

Na piętrze zaprojektowano dwie łazienki w których zainstalowano baterię czerpalną dla umywalki, baterię dla natrysku i wanny, spłuczkę zbiornikową dla miski ustępowej zlewozmywaka i zawór czerpalny do podłączenia pralki. W kuchni zamontowano baterię czerpalną dla zlewozmywaka i zawór czerpalny do podłączenia zmywarki do naczyń.

Instalację kanalizacyjną wykonano za pomocą rur PCV o średnicach 0.05, 0.10 m. Ścieki do kanału ulicznego o średnicy 0.4 m odprowadzono przykanalikiem o średnicy 0.15 m i spadku 2 %, przy zachowaniu prędkości samooczyszczania przewodu. Ścieki z przyborów sanitarnych odprowadzono pionem o średnicy 0.1 m. Pion uzbrojono w czyszczak. W łazienkach zaprojektowano wpusty podłogowy połączony z pionem. Podejścia wykonano ze spadkiem 3 %.

---
