Politechnika Warszawska

Instytut Mechaniki Konstrukcji Inżynierskich

Zakład Wytrzymałości Materiałów,

Teorii Sprężystości i Plastyczności

Wytrzymałość Materiałów I

Łukasz Omieciuch

Gr.II semIII R.A. 2006/2007

Praca projektowa

1. Wyznaczenie sił przekrojowych, naprężeń i przemieszczeń w belkach

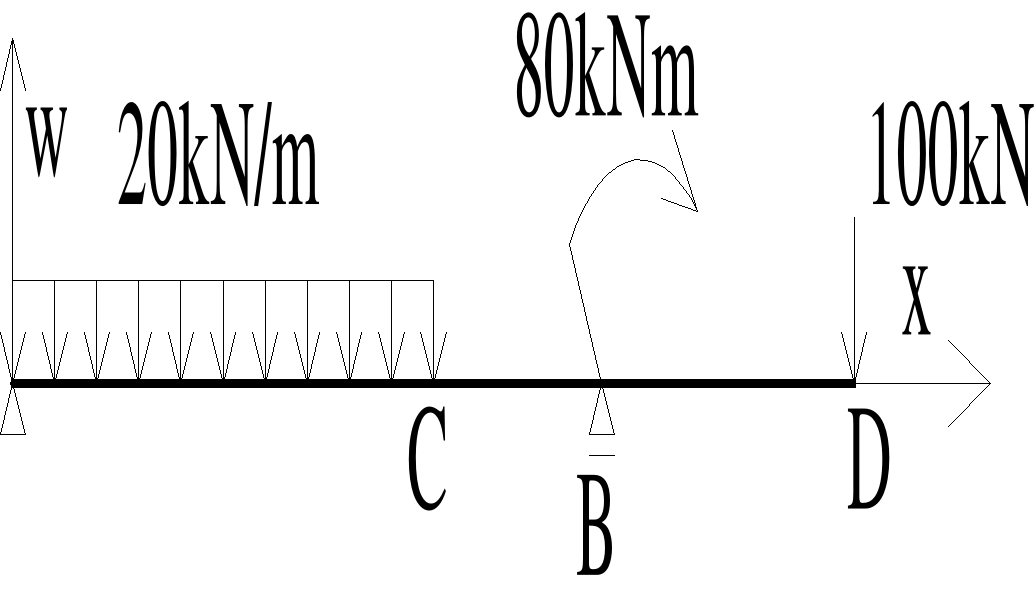

a)

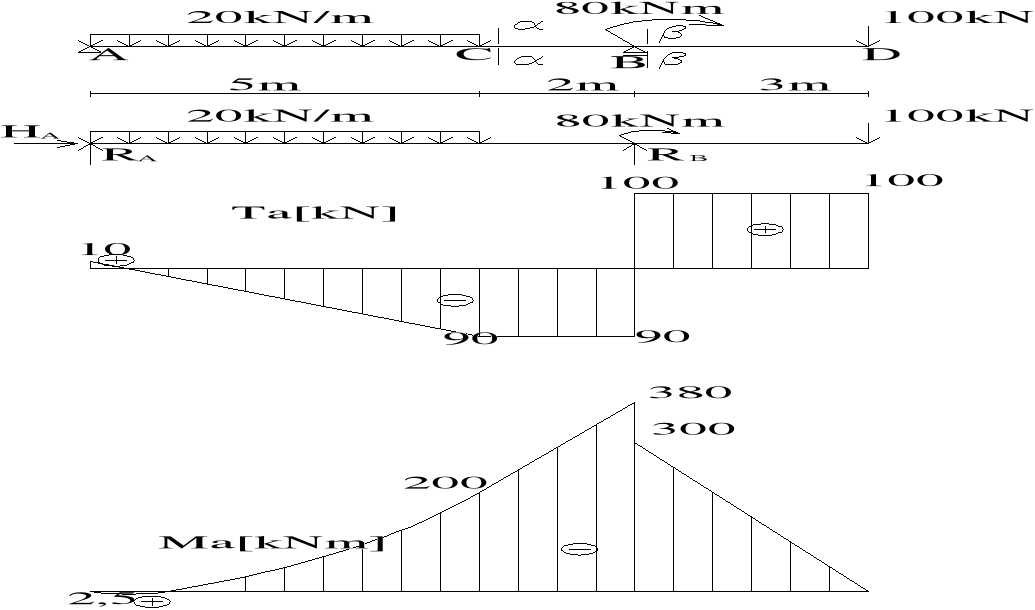

Reakcje w podporach:

Siły poprzeczne:

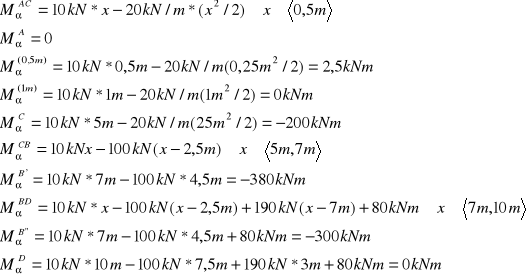

Momenty zginające:

b)

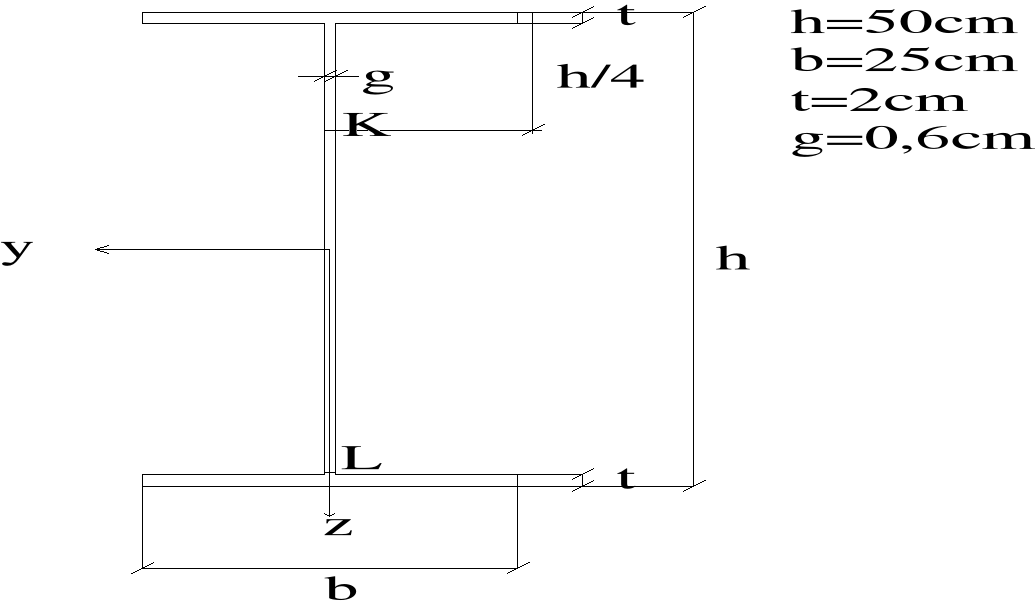

Mmax=380kNm Wy=2500cm^3 Jy=62500cm^4

c)

Przekrój ၡ-ၡ

T_ၡ= -90kN

M_ၡ= -200kNm

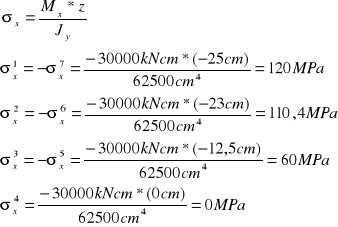

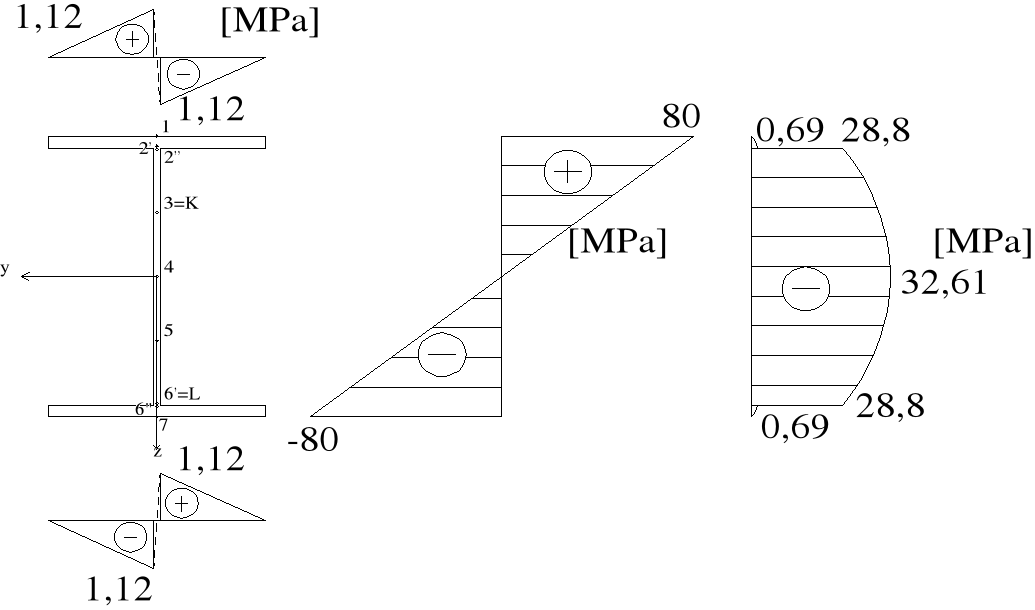

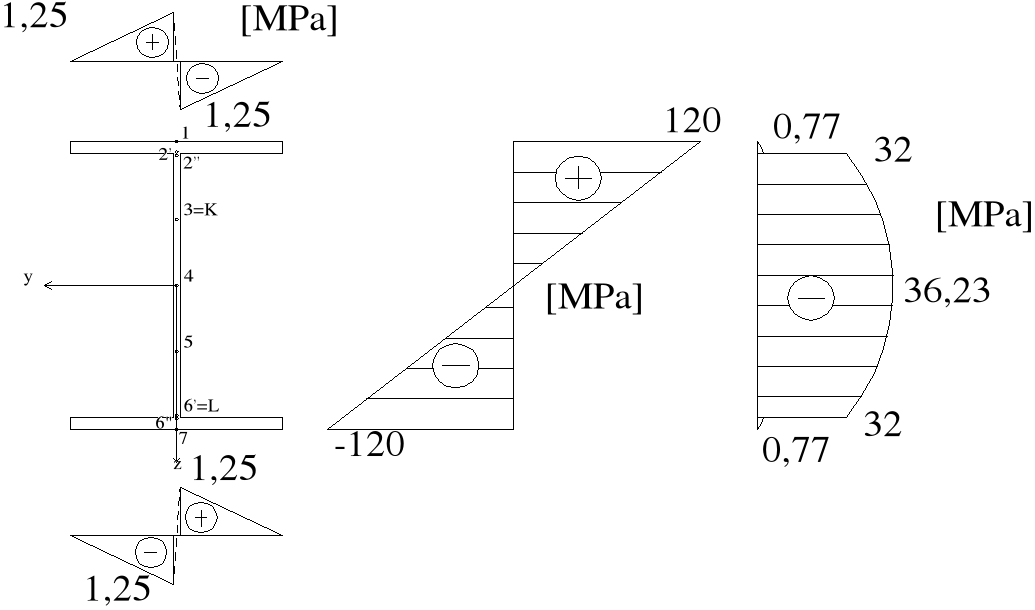

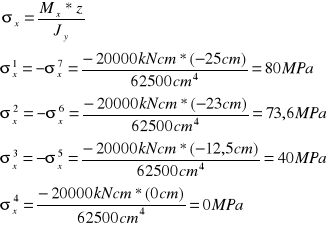

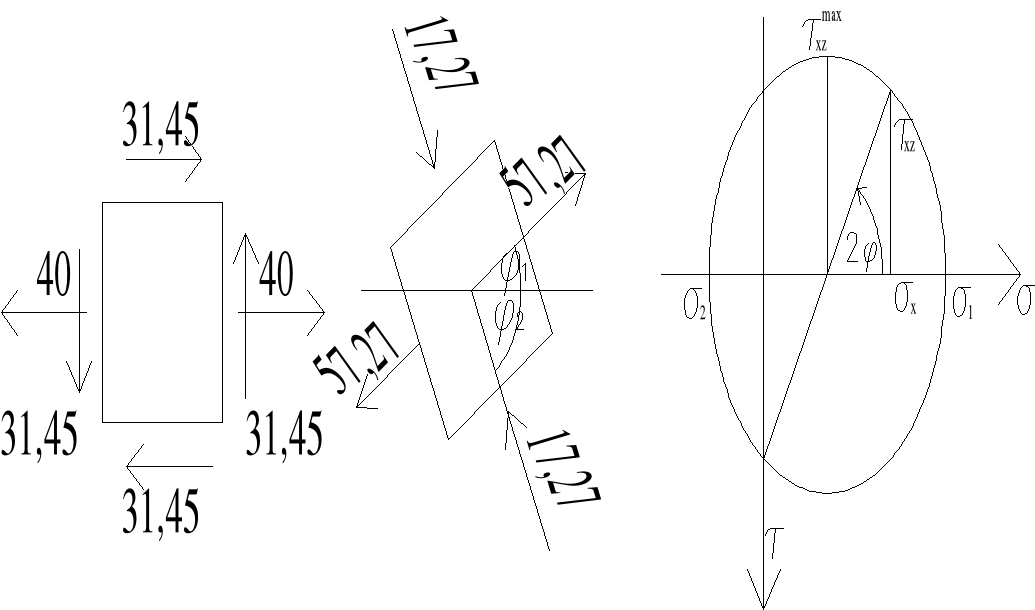

Naprężenia normalne:

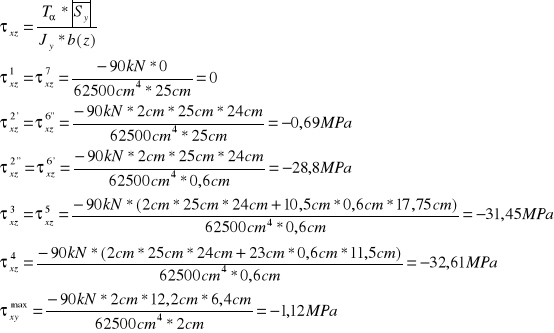

Naprężenia styczne:

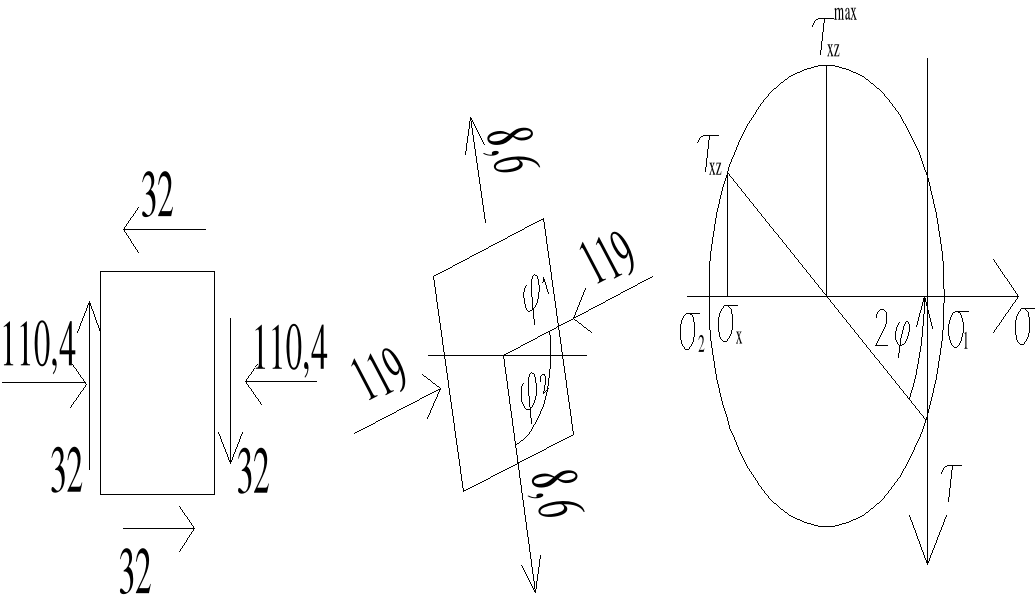

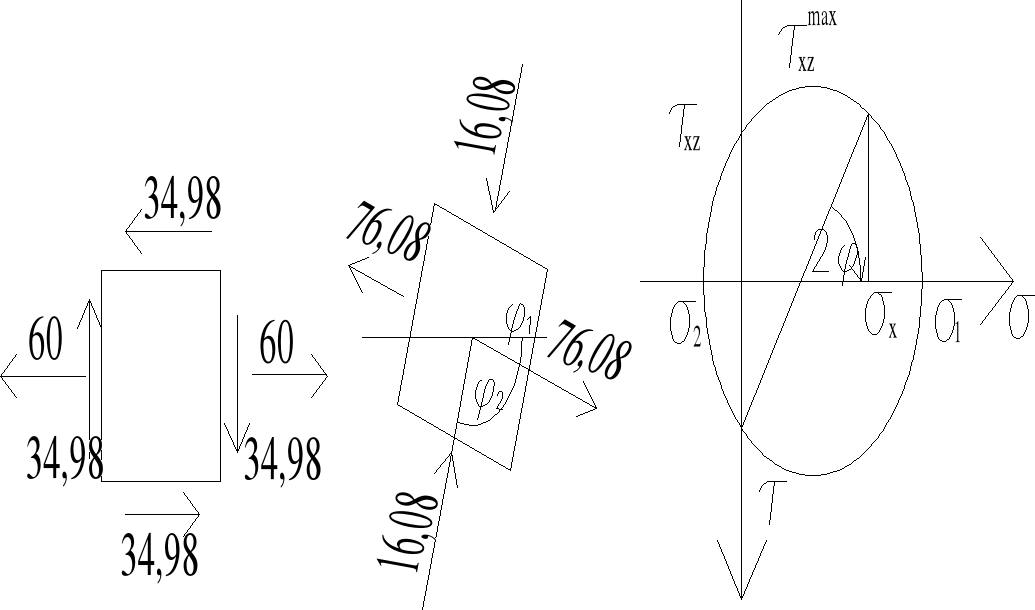

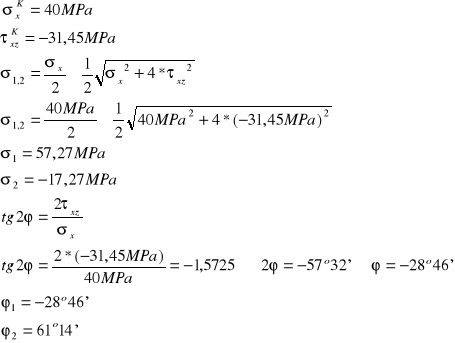

Punkt K:

Punkt L:

Przekrój β - β

T_ၡ= 100kN

M_ၡ= -300kNm
Naprężenia normalne:

Naprężenia styczne:

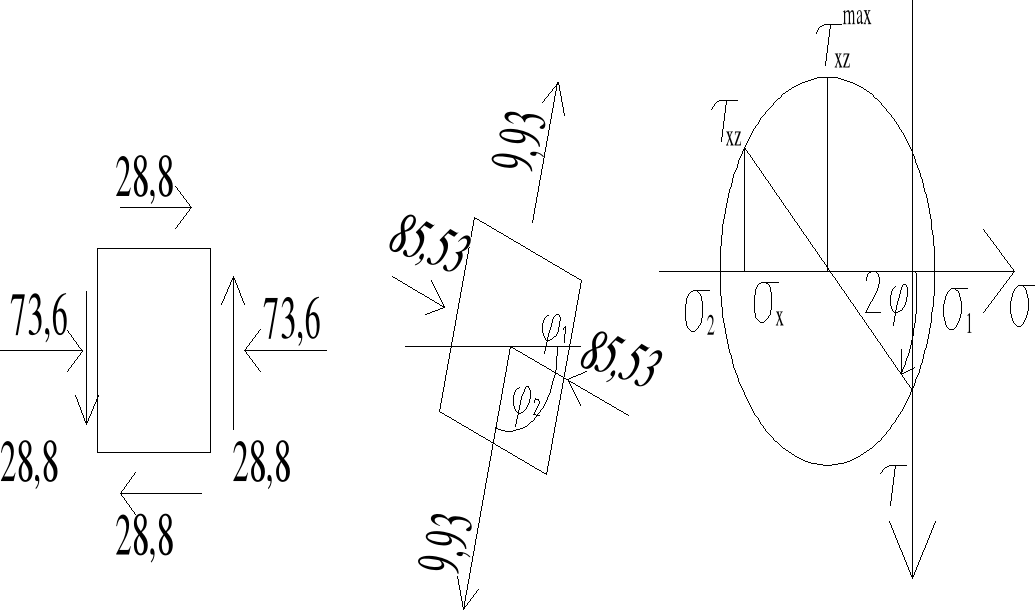

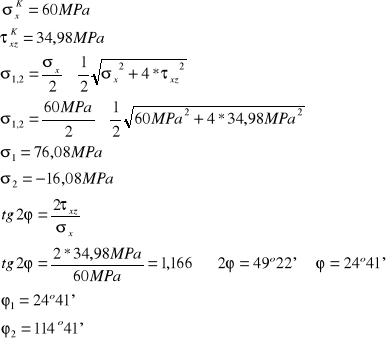

Punkt K:

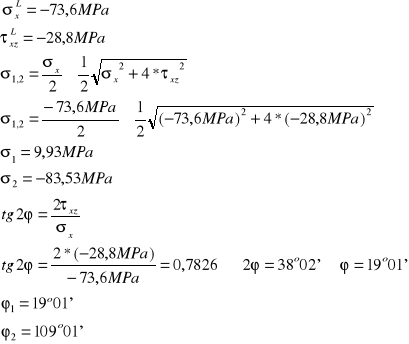

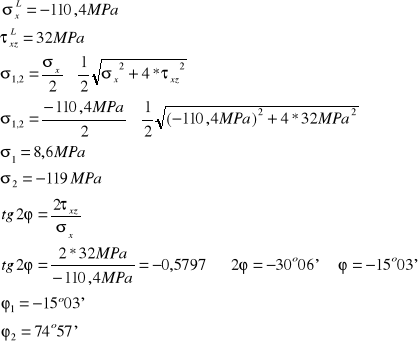

Punkt L:

d)

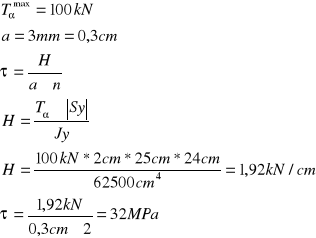

SPOINA CIĄGŁA

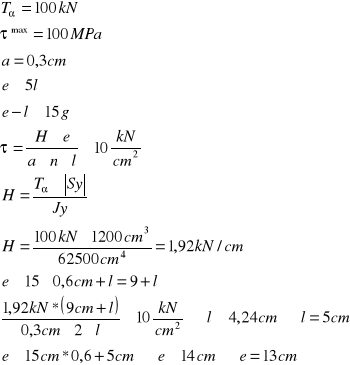

SPOINA PRZERYWANA

e)

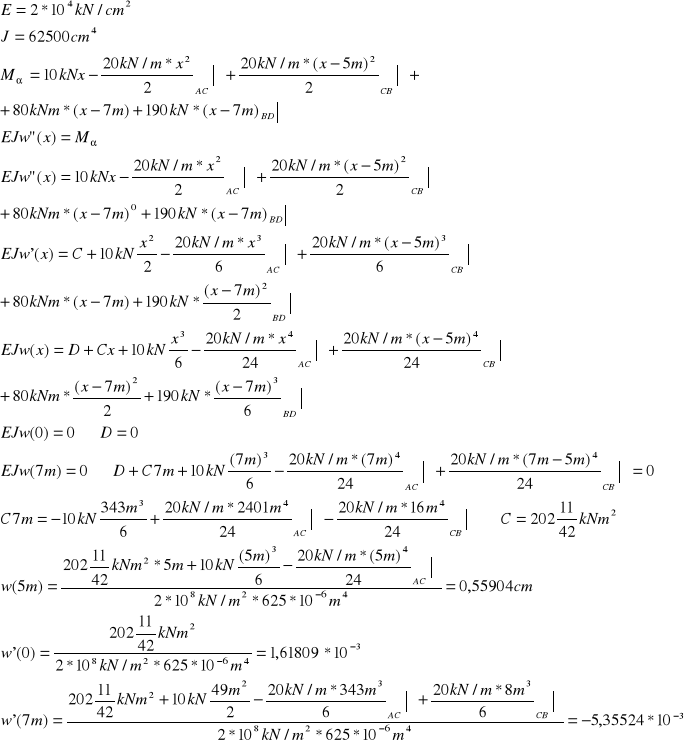

SPOSÓB CLEBSH'A

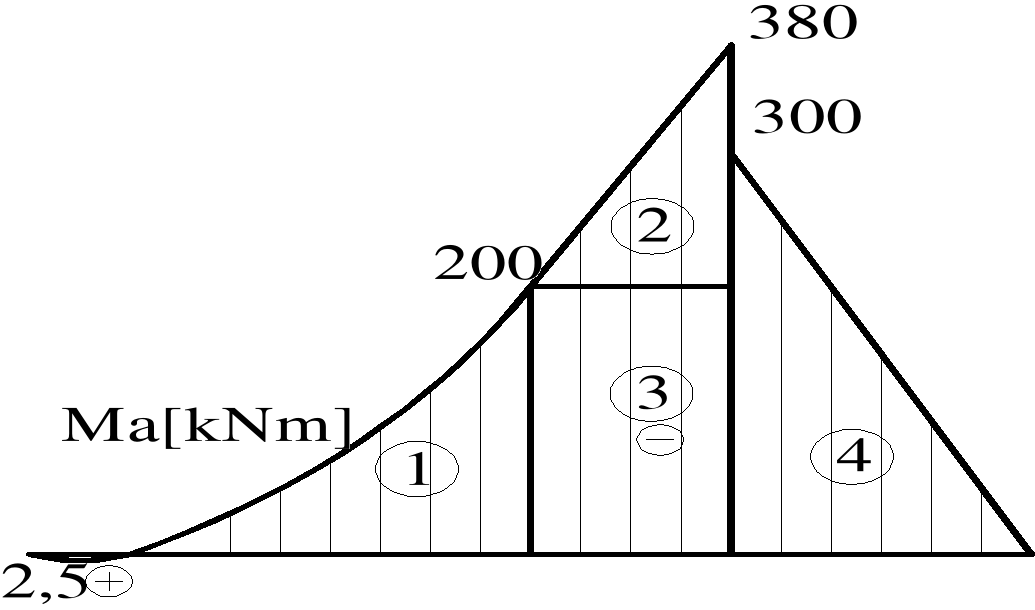

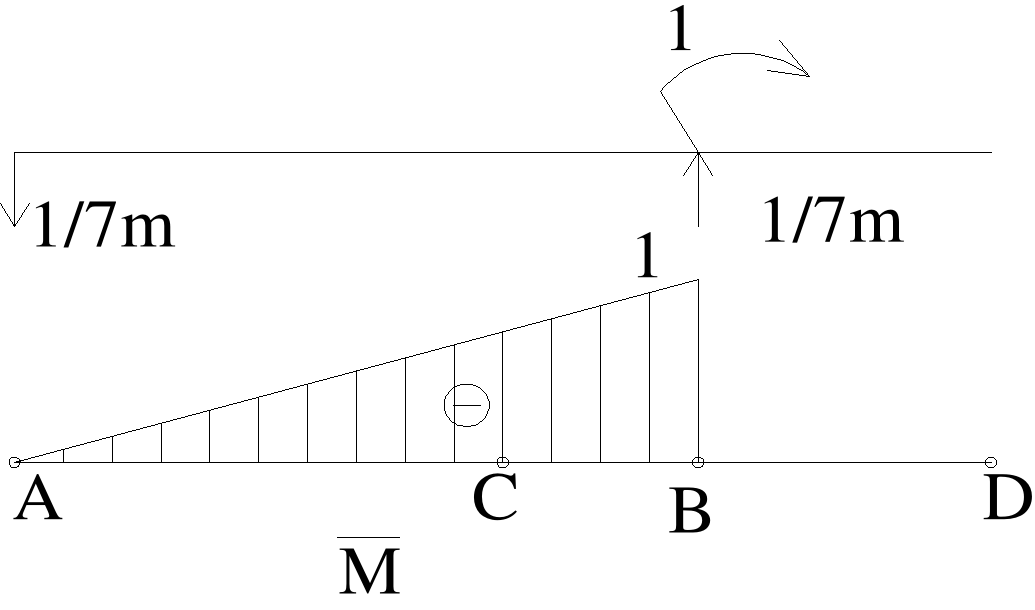

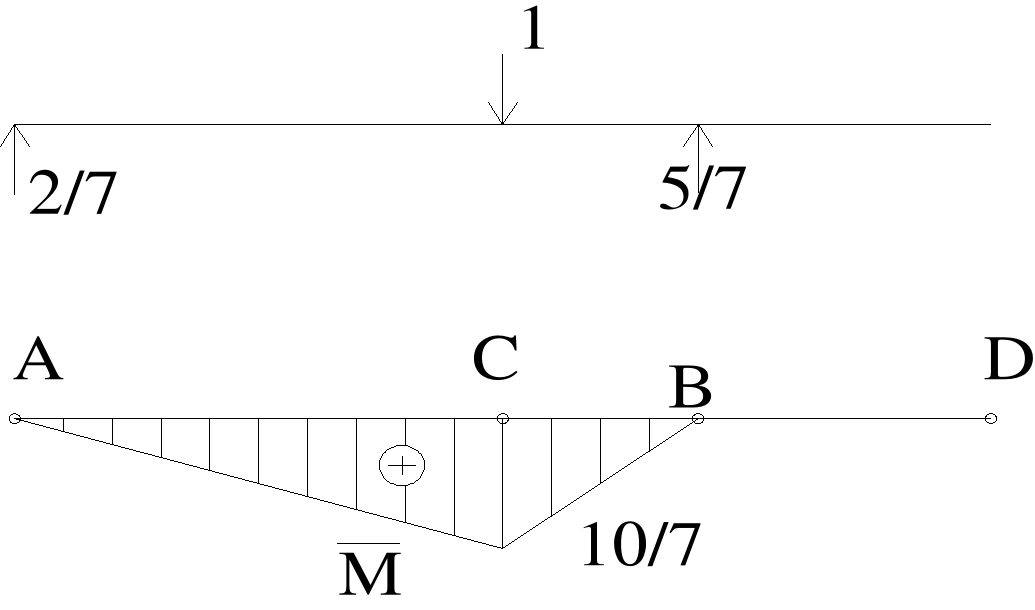

CAŁKA MAXWELLA-MOHRA

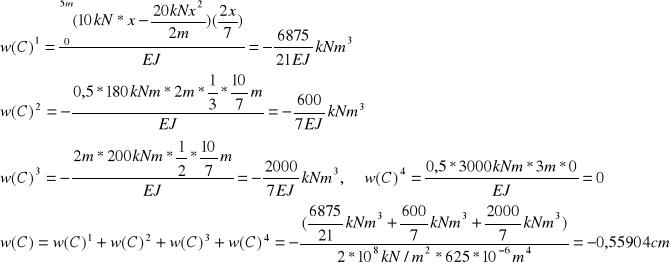

Przemieszczenie pionowe punktu C

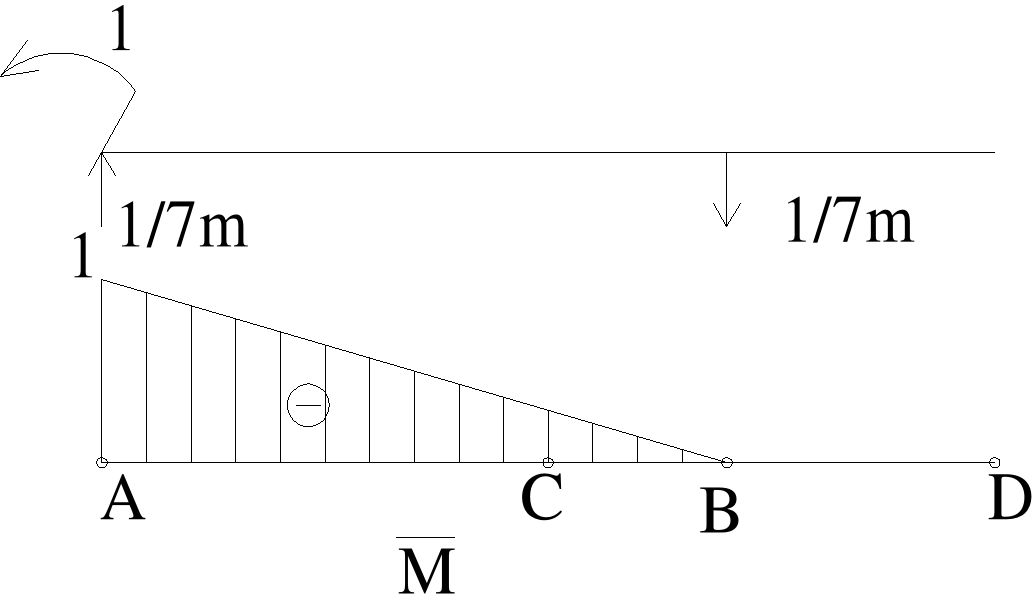

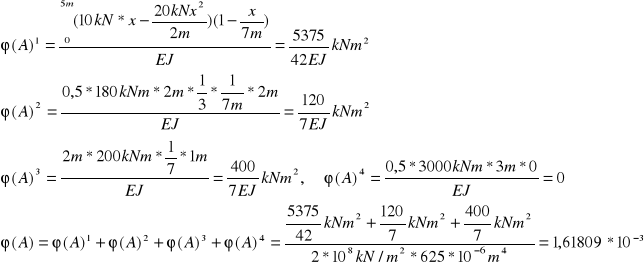

Kąt obrotu nad podporą A

Kąt obrotu nad podporą B

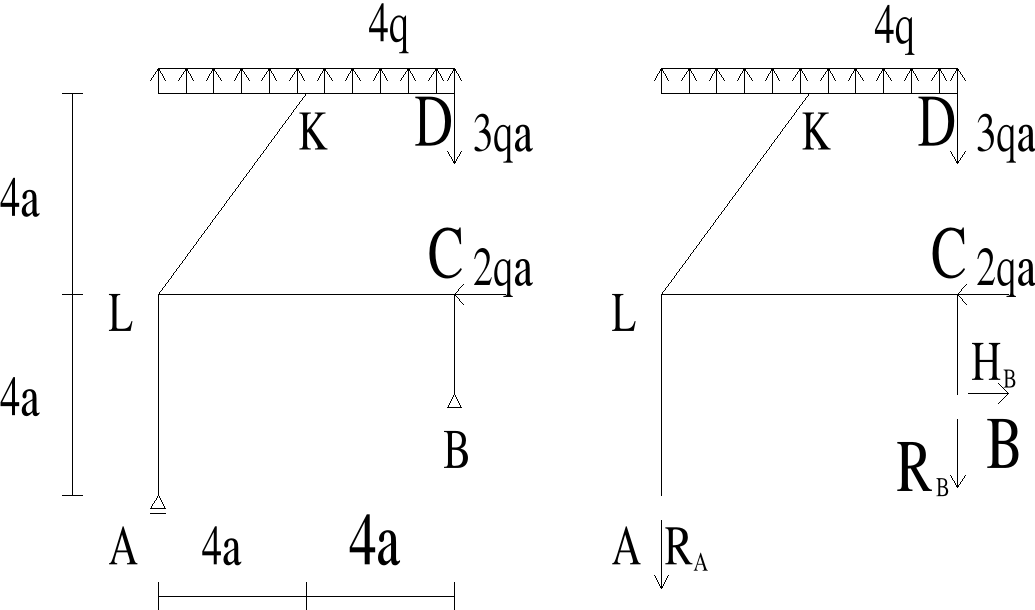

RAMA

Reakcje w podporach:

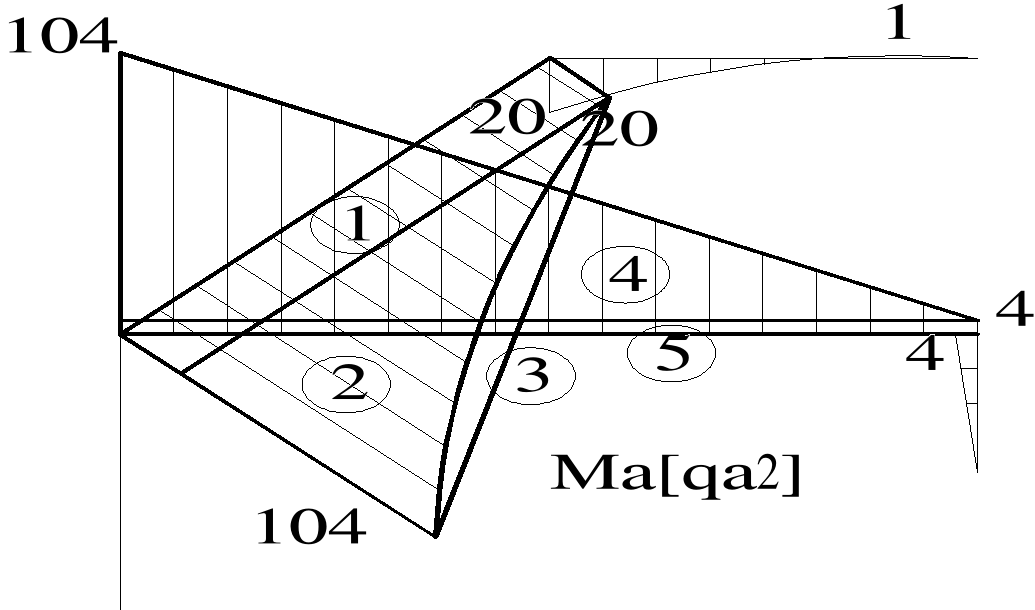

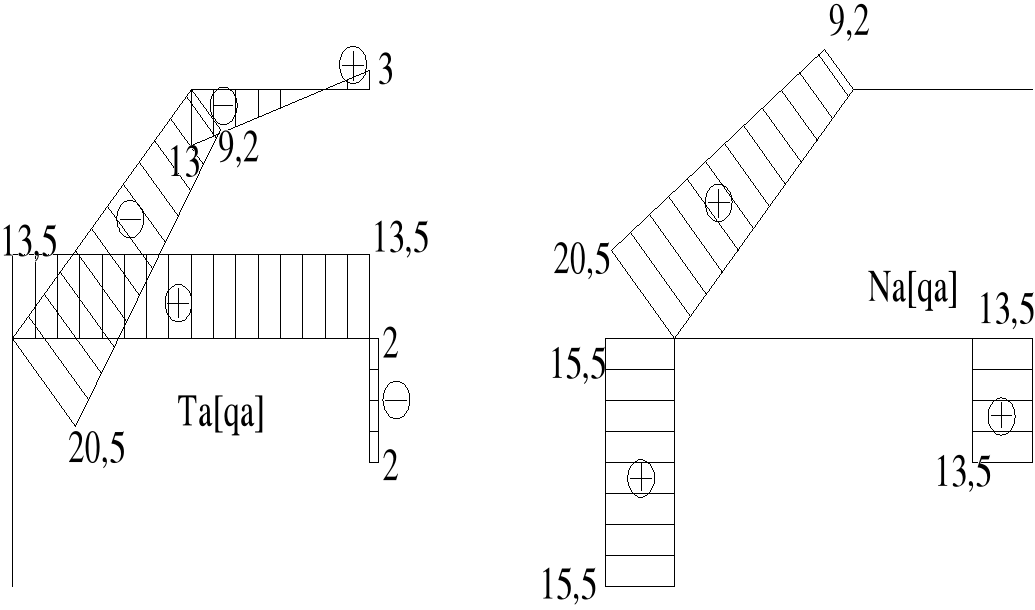

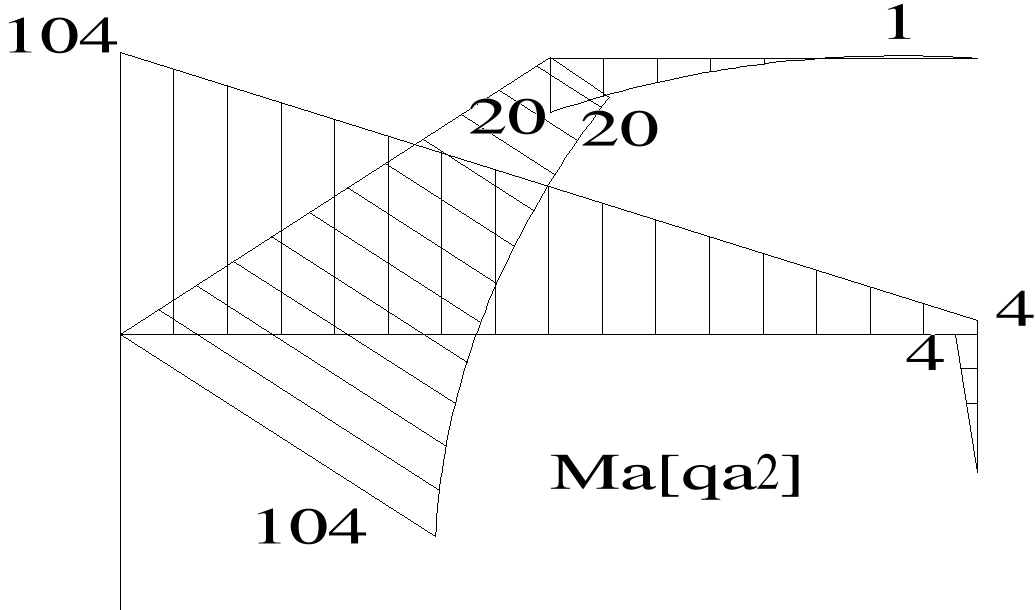

Wykresy sił przekrojowych i momentów zginających

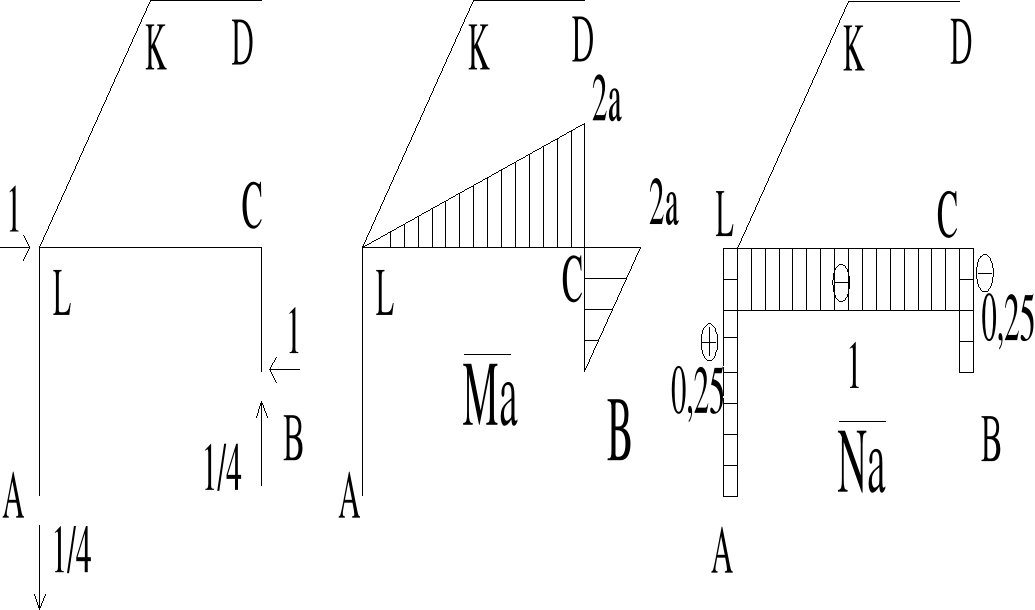

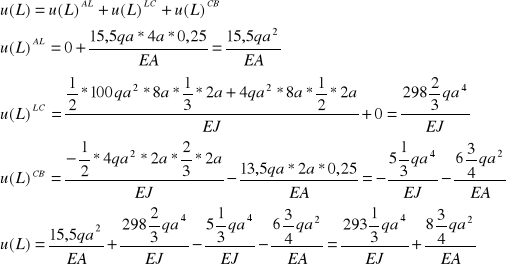

Przemieszczenie poziome punktu L

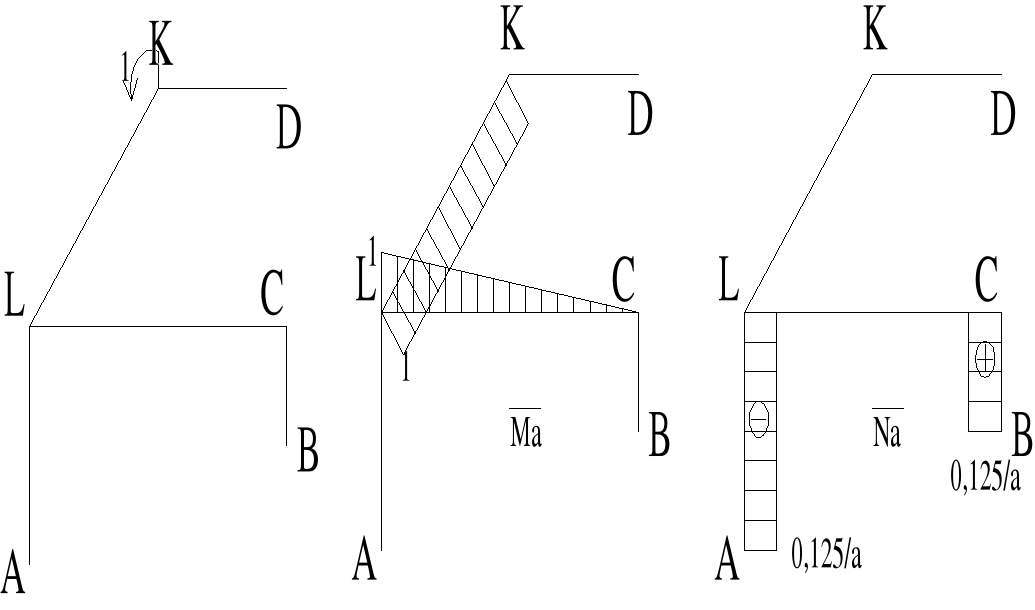

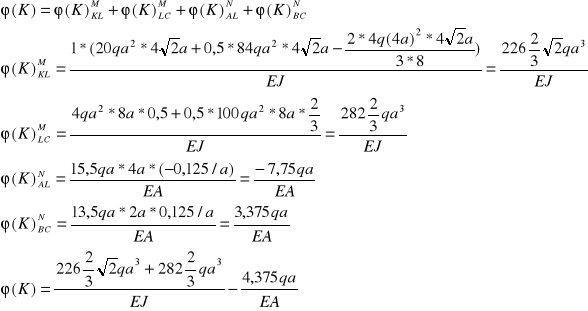

Kąt obrotu punktu K

---
