Techniologia Przewozów Samochodowych PROJEKT, Politechnika Warszawska Wydział Transportu, Semestr VIII, Technologia Przewozów Samochodowych - Projekt Doktoranci


Jacek Konik LTS sem. VIII

Politechnika Warszawska

Wydział Transportu

TECHNOLOGIA PZREWOZÓW SAMOCHODOWYCH

PROJEKT

  1. Zadanie projektowe.

Zadanie projektowe wykonane w ramach przedmiotu Technologia Przewozów Samochodowych ma na celu ustalenie odległościowego zasięgu działania środków transportowych w przewozach ciężarowych transportem samochodowym.

  1. Rodzaj ładunku.

Monitor LCD HP panoramiczny L2208W 22”

Wymiary samego monitora:

514 mm x 345 mm x 6 mm, masa - 7,5kg.

Rys. 1 - Monitor LCD HP panoramiczny L2208W 22”.

Źródło: www.hptechnology.com

Wymiary monitora w opakowaniu jednostkowym:

Doj (długość opakowania jednostkowego) = 600mm

Soj (szerokość opakowania jednostkowego) = 400mm

Woj (wysokość opakowania jednostkowego) = 100mm

Mój (masa opakowania jednostkowego) = 8kg

0x08 graphic

Rys. 2 - Opakowanie jednostkowe do przewozu Monitora LCD HP panoramiczny L2208W 22”.

Źródło: opracowanie własne.

  1. Postać ładunkowa.

Sztukowe luzem: (wariant I)

Jednostka ładunkowa w formie pakietu zostanie zestawiona z dwóch opakowań jednostkowych, połączonych ze sobą przy użyciu taśmy.

Wymiary monitora w opakowaniu transportowym:

Dot (długość opakowania transportowego) = 600mm

Sot (szerokość opakowania transportowego) = 400mm

Wot (wysokość opakowania transportowego) = 200mm

Mot (masa opakowania transportowego)= 16kg

Na paltach EUR: (wariant II)

Dp (długość palety) = 1200mm

Sp (szerokość palety) = 800mm

Wp (wysokość palety) = 144mm

0x08 graphic
Mp (masa palety)= 25kg

Rys. 3 - Paleta EUR.

Źródło: www.wikipedia.pl

Na palecie typu EUR rozmieścimy opakowania jednostkowe w następujący sposób:

Nodd = Dp/Doj = 1200/600 = 2 (1)

Gdzie:

Nodd - ilość opakowań długością po długości

Dp - długość palety

Doj - długość opakowania jednostkowego.

Noss = Sp/Soj = 800/400 = 2 (2)

Gdzie:

Noss - ilość opakowań szerokością po szerokości

Sp - szerokość palety

Soj - szerokość opakowania jednostkowego

Z powyższych obliczeń wynika że na jednej warstwie ułożone zostaną cztery opakowanie jednostkowe. Teraz przechodzimy do obliczenia ilości opakowań jednostkowych na jłp.

Nojp = (Nodd x Noss) x Now = (2 x 2) x 15 = 60 (3)

Gdzie:

Nojp - ilość opakowań jednostkowych na jłp.

Nodd - patrz (1)

Noss - patrz (2)

Now - ilość warstw. Przyjęto 15 warstw aby nie przekroczyć dopuszczalnej wysokości jłp.

Wymiary jednostki ładunkowej paletowej :

Djłp (długość jłp) = 1200mm

Sjłp (szerokość jłp) = 800mm

Wjłp wysokość jłp) = (Woj x Now) + Wp = (100 x 15) + 144 = 1644mm

Mjłp (masa jłp) = (Nop x Moj) + Mp = (60 x 8) + 25 = 505kg

Rozmieszczenie opakowań jednostkowych na palecie.

Opakowania jednostkowe zostały rozmieszczone na palecie tak jak przedstawiono na rysunku 4. Ładunek na palecie zabezpieczono dodatkowo folią termokurczliwą tak aby uniemożliwić przemieszczanie się ładunku względem palety. Jłp nie można piętrować.

0x08 graphic
0x08 graphic

1500mm 1500mm

1644mm

1644mm

800mm 1200mm

Rys. 4 - Rozmieszczenie opakowań jednostkowych na jlp.

Źródło: opracowanie własne.

  1. Stosowane środki transportowe.

Pojazd uniwersalny skrzyniowy q ≤ 18t:

0x01 graphic

Rys. 5 - Pojazd uniwersalny skrzyniowy KAMAZ 65117 6x4.

Źródło: www.allegro.pl

Dane techniczne

KAMAZ 65117 6x4

masa własna pojazdu [kg]

9 850

dopuszczalna ładowność [kg]

15 250

wymiary wew. skrzyni ładunkowej [mm]

7610 x 2 410 x 2 410

wysokość podłogi od ziemi [mm]

1 170

Pojazd uniwersalny skrzyniowy o q = 6t z żurawikiem samochodowym.

0x01 graphic

Rys. 6 - Pojazd uniwersalny skrzyniowy z żurawikiem samochodowym.

Źródło: www.allegro.pl

Dane techniczne

Mercedes 2546 6x2 żuraw Hiab xs 377

Dopuszczalna masa całkowita [kg]

15 000 kg

dopuszczalna ładowność [kg]

5 500kg

wymiary wew. skrzyni ładunkowej [mm]

4 300 x 2 410 x 1 100

  1. Prace ładunkowe.

Wariant I (ładunek luzem)

Do wykonywania prac ładunkowych zatrudnionych zostało 8 pracowników. Wydajność ładunkowa każdego z nich wynosi wr = 1 t/h.

Rozmieszczenie jednostek transportowych na skrzyni ładunkowej, obliczenia dotyczące rozmieszczenia zawierają się we wzorach 4,5,6 i 7

NodsI= SsłI/ Dot = 2410/600 = 4 (4)

Gdzie:

NodsI - ilość opakowań długością po szerokości. Wariant I.

SsłI - szerokość skrzyni ładunkowej. Wariant I.

Dot - długość opakowania transportowego.

NosdI = DsłI/Sot = 7610/400 = 19 (5)

Gdzie:

NosdI - ilość opakowań szerokością po długości. Wariant I.

DsłI - długość skrzyni ładunkowej. Wariant I.

Sot - szerokość opakowania transportowego.

Now = WsłI/Wot = 2410/200 = 12 (6)

Gdzie:

Now - ilość warstw.

WsłI - wysokość skrzyni ładunkowej.

Wot - wysokość opakowania transportowego.

Notsł = (NodsI x NosdI) x Now = (4 x 19) x 12 = 912 (7)

Gdzie:

Notsł - ilość opakowań transportowych na skrzyni ładunkowej.

NodsI -(4); NosdI -(5); Now -(6)

Łączna masa wszystkich jednostek transportowych załadowanych na skrzynię ładunkową wynosi:

Motsł = Notsł x Mot = 912 x 16 = 14 592 kg. (8)

Gdzie:

Motsł - masa wszystkich opakowań transportowych na skrzyni ład.

Notsł -(7).

Mot - masa opakowania transportowego.

Czas załadunku.

TzI = (Motsł / wr(8pracowników)) + Tpp= (14 592/8 000) + 0,33 = 2,13 h. (9)

Gdzie:

Tz1 - czas załadunku jednego samochodu. Wariant I.

Motsł - (8)

wr - wydajność ładunkowa pracownika.

Tpp - czas postoju poza ładunkowego.

Czasu załadunku /rozładunku

0x01 graphic
(10)

Gdzie:

TZI = TRI - czas załadunku (rozładunku) , h

Wr = wydajność pracy robotnika t/h, 1t/h

Nr = liczba robotników ładunkowych , 8pracowników.

Motsł - masa przewożonego ładunku , 14.592 kg

Wyznaczanie całkowitego czasu postoju

TnwpI = TZ + TR + Tpp *2 = 1,8 + 1,8 + 0,33 * 2 = 4,26h

Gdzie:

TnwpI - całkowity czas postoju pojazdu. Wariant I.

Tpp - czas postoju pozaładunkowego - 20 min =0,33h/1operację

Stopień wykorzystania powierzchni ładunkowej.

SwpłI = (Dot x NodsI) x (Sot x NosdI) / DsłI x SsłI = (11)

=(600 x 4) x (400 x 19) / 7610 x 2410 = 0,99.

Gdzie:

SwpłI - stopień wykorzystania powierzchni ładunkowej. Wariant I.

Dot - długość opakowania transportowego.

NodsI - (4)

Sot - szerokość opakowania transportowego.

NosdI - (5)

DsłI - długość skrzyni ładunkowej.

SsłI - szerokość skrzyni ładunkowej.

Stopień wykorzystania ładowności.

SwłI = Motsł / qI = 14 592 / 15250 = 0,95 (12)

Gdzie:

SwłI - stopień wykorzystania ładowności. Wariant I.

Motsł - (8)

qI - ładowność samochodu. Wariant I.

Wariant II (ładunek spaletyzowany)

Do wykonywania prac ładunkowych wykorzystany zostanie żurawik samochodowy z zawiesiem widłowy. Wydajność ładunkowa tego żurawika wynosi tc = 4 min/1 operacja ładunkowa (1jłp). Żurawik przystosowany jest do pobierania jłp o wysokości 1700mm. Rozmieszczenie jłp na skrzyni ładunkowej pojazdu (ładunek paletyzowany), obliczenia zawierają się we wzorach 13 , 14 i 15

NodsII = SsłII / Djłp = 2 410 / 1 200 = 2,008 = 2 (13)

Gdzie:

NodsII - ilość jłp długością po szerokości. Wariant II.

SsłII - szerokość skrzyni ładunkowej. Wariant II.

Djłp - długość jłp.

NosdII = DsłII / Sjłp = 4 300 / 800 = 5,37 = 5 (14)

Gdzie:

NosdII - ilość jłp szerokością po długości. Wariant II.

DsłII - długość skrzyni ładunkowej. Wariant II.

Sjłp - szerokość jłp.

Njłpsł = NodsII x NosdII = 2 x 5 = 10 (15)

Gdzie:

Njłpsł - ilość jłp na skrzyni ładunkowej.

NodsII - patrz (13). NosdII - patrz (14).

Łączna masa wszystkich jłp załadowanych na skrzynię ładunkową wynosi:

Mjłpsk = Njłpsł x Mjłp = 10 x 505 = 5050 kg . (16)

Gdzie:

Mjłpsk - masa wszystkich jłp na skrzyni ładunkowej.

Njłpsł - (15)

Mjłp - masa jłp.

Czas załadunku.

TzII = (tc x Njłpsł) + Tpp = (4 x 10) + 20 = 60 min = 1h (17)

Gdzie:

TzII - czas załadunku. Wariant II.

tc - cykl pracy ładunkowej żurawika.

Njłpsł - (15).

Tpp - (10).

Stopień wykorzystania powierzchni ładunkowej.

SwpłII = (Djłp x NodsII)x(Sjłp x NosdII)/DsłII x SsłII = (18)

=(1200 x 2)x(800 x 5) /(4300 x 2410) = 9,26

Gdzie:

SwpłII - stopień wykorzystania powierzchni ładunkowej. Wariant II.

Djłp - długość jłp.

NodsII - (13)

Sjłp - szerokość jłp.

NosdII - (14)

DsłII - długość skrzyni ładunkowej. Wariant II.

SsłII - szerokość skrzyni ładunkowej. Wariant II.

Stopień wykorzystania ładowności.

SwłII = Mjłpsk / qII = 5050 / 5500 = 0,91 (19)

Gdzie:

SwłII - stopień wykorzystania ładowności. Wariant II.

Mjłpsk - (16)

qII - ładowność samochodu. Wariant II.

Wyznaczanie czasu naładunku /wyładunku

0x01 graphic
(20)

Gdzie:

TN - TW - czas naładunku (wyładunku) , h

TC - (17)

Njłpsł - (15)

Wyznaczanie całkowitego czasu postoju

TnwpII = TZ + TR + Tpp *2 = 0,66 + 0,66 + 0,33 * 2 = 1,98h (21)

Gdzie:

TnwpII - całkowity czas postoju pojazdu z hydraulicznym żurawikiem samochodowym.

Tpp - czas postoju pozaładunkowego - 20 min =0,33h/ 1 operację

  1. Wyznaczanie granicznej odległości przewozu ze względu na wydajność samochodów ciężarowych.

(22)

0x01 graphic

Gdzie:

Lg - graniczna odległość przewozu ,km

Mjłpsł - masa ładunku paletyzowanego przewożonego samochodem z żurawikiem, 5050kg

Motsł - masa ładunku luzem, 14592kg

B - wzkażnik wykorzystania przebiegu, przyjęto 0,5

Vt - prędkość techniczna pojazdu przyjęto 30km/h

Tnwp1 - całkowity czas postoju pojazdu przewożącego ładunki luzem, 4,26h

Tnwp2 - całkowity czas postoju pojazdu z hydraulicznym żurawikiem samochodowym, 1,98h

Wydajność praktyczna w przewozach:

0x01 graphic
(22)

0x01 graphic
(23)

Odległość (km)

Wydajność (t/h)

Pojazd 1

Pojazd 2

-11,6

4193

4193

50

1921,69

950,43

100

1335,45

584,04

200

829,41

320,78

300

601,48

229,75

0x01 graphic

  1. Graniczna odległość przewozu ze względu na koszty pracy.

Odległość tę wyznaczono porównując do siebie koszty przewozu ładunku luzem i ładunku paletyzowanego.

KPL = KPP

gdzie:

KPL - koszt przemieszczenia odniesiony na jednostkę miary ładunku, dla ładu­nku luzem, zł/h;

KPP - koszt przemieszczenia odniesiony na jednostkę miary ładunku, dla ładu­nku paletyzowanego, zł/h.

Koszt przemieszczenia odniesiony na jednostkę miary ładunku, dla ładunku luzem (KPL)

0x01 graphic

(zł/h)

gdzie:

L - odległość przewozu, km;

KLzp - koszty eksploatacji pojazdu zależne od przebiegu, zł/km;

Motsł - masa przewożonego ładunku luzem, t;

KLzt - koszty eksploatacji zależne od czasu pracy, zł/h;

TP1 - całkowity czas postoju pojazdu do przewozu ładunku luzem, h;

nr - liczba robotników, os.;

KprN - koszt pracy ręcznej przy naładunku, zł/pracownikogodzinę;

KprW - koszt pracy ręcznej przy wyładunku, zł/pracownikogodzinę;

WN - wydajność pracy ręcznej przy naładunku, t/h;

WW - wydajność pracy ręcznej przy wyładunku, t/h.

Pozostałe objaśnienia zob. wzór (31).

0x01 graphic

(zł/h) 0x01 graphic

Koszt przemieszczenia odniesiony na jednostkę miary ładunku dla ładunku paletyzowanego (KPP )

0x01 graphic
(zł/t)

gdzie:

KPzp - koszt eksploatacji pojazdu zależne od przebiegu, zł/km;

KPzt - koszt eksploatacji pojazdu zależne od czasu pracy, zł/h;

Mjłpsl - masa przewożonego ładunku paletyzowanego, t;

TP1jlp - całkowity czas postoju pojazdu do przewozu ładunku paletyzowanego, h;

KŻ - koszt pracy żurawika samochodowego, zł/maszynogodzinę.

0x01 graphic

0x01 graphic
(zł/t)

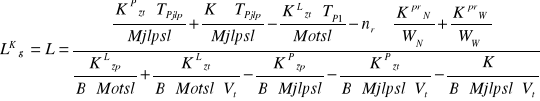

Wzór na graniczną odległość przewozu ze względu na koszty pracy przedstawia się następująco:

0x01 graphic
(km)

0x01 graphic

0x01 graphic
(km)

Wnioski.

Z obliczeń i przedstawionego powyżej wykresu możemy stwierdzić że bardziej opłacalnym wariantem przewozu jest przewóz ładunku luzem z wykorzystaniem pojazdu KAMAZ 65117 6x4.

Technologia Przewozów Samochodowych - Projekt - Strona 1 z 18



Wyszukiwarka

Podobne podstrony:
Referat - Tecnologia Transportu i jej Rodzaje, Politechnika Warszawska Wydział Transportu, Semestr V
Organzacja i Zarządzanie w Transporcie Samochodowym - Projekt Wasiak, Politechnika Warszawska Wydzia
projekt-Kołodyński, Politechnika Warszawska Wydział Transportu, Semestr VI, Technologia Prac Ładunko
projekt-Tomek, Politechnika Warszawska Wydział Transportu, Semestr VI, Technologia Prac Ładunkowych
TECH. PRAC ŁAD. 2.sem VI, Politechnika Warszawska Wydział Transportu, Semestr VI, Technologia Prac Ł
TECH. PRAC ŁAD.sem VI, Politechnika Warszawska Wydział Transportu, Semestr VI, Technologia Prac Ładu
Wózek podnośnikowy, Politechnika Warszawska Wydział Transportu, Semestr VI, Technologia Prac Ładunko
Materiały Egzamin, Politechnika Warszawska Wydział Transportu, Semestr VIII, Organizacja i Zarządzan
Pomiary dlugosci, Politechnika Warszawska Wydział Transportu, Semestr VI, Technoka Pomiarowa Laborat
Charakterystyki dynamiczne, Politechnika Warszawska Wydział Transportu, Semestr VI, Technoka Pomiaro
Cześć, Politechnika Warszawska Wydział Transportu, Semestr VI, Technoka Pomiarowa Laboratoria, różno
Ocena błędów wyników pomiarów, Politechnika Warszawska Wydział Transportu, Semestr VI, Technoka Pomi
Cw4LO, Politechnika Warszawska Wydział Transportu, Semestr VI, Technoka Pomiarowa Laboratoria, różno
Krzysiek samochody ciężarowe, Politechnika Warszawska Wydział Transportu, Semestr V, Technologia pra
Krzysiek samochody ciężarowe1, Politechnika Warszawska Wydział Transportu, Semestr V, Technologia pr
EPS semestr VI, Politechnika Warszawska Wydział Transportu, Semestr VII, Eksploatacja Pojazdów Samoc
Prace +éadunkowe projekt 1, Politechnika Warszawska Wydział Transportu, Semestr V, Technologia praz

więcej podobnych podstron
