LABOLATORIUM MECHANIKI DOŚWIADCZALNEJ	Pałys Grzegorz
		Grupa: 32a	Data: 07.11.00
Temat: Jednoosiowa próba rozciągania. Badanie własności materiału.	Nr ćwiczenia: 3	Ocena:

• 1.Cel ćwiczenia

Celem ćwiczenia jest przeprowadzenie próby rozciągania dla materiału nie posiadającego wyraźnej granicy plastyczności a także dla materiału o znacznie większych skłonnościach do odkształceń plastycznych . Celem ćwiczenia jest badanie własności mechanicznych metali za pomocą statycznej próby rozciągania. Ćwiczenie wykonane zostało za pomocą maszyny wytrzymałościowej MTS o maksymalnej sile obciążającej 250 kN. Próbę tą przeprowadza się ponieważ istnieje możliwość uzyskania jednoosiowego, jednorodnego stanu naprężenia w rozciąganej próbce. Można wyznaczyć szereg charakterystycznych wartości określających własności materiałów.

• 2.Wstęp

Krzywe otrzymane w próbie jednoosiowego rozciągania są obrazem odpowiedzi materiału na zewnętrzne obciążenia . Ze względu na prostotę ich otrzymywania stały się podstawowa charakterystyką określająca własności odkształcalnego materiału .Dzięki tej próbie możemy wyznaczyć podstawowe własności zarówno w zakresie odkształceń sprężystych jak i plastycznych . Można określić poziom naprężeń i odkształceń przy których materiał przechodzi ze stanu sprężystego w stan plastyczny .

• 3.Przebieg ćwiczenia

Podczas ćwiczenia będziemy rozciągać dwie próbki :

2. Stal 18G2A próbka surowa

l₀=50.5 mm d_0­=9.989 mm S₀=78.3 mm²

L_u=65.83 mm d_u=5.06 mm S_u=20.09 mm²

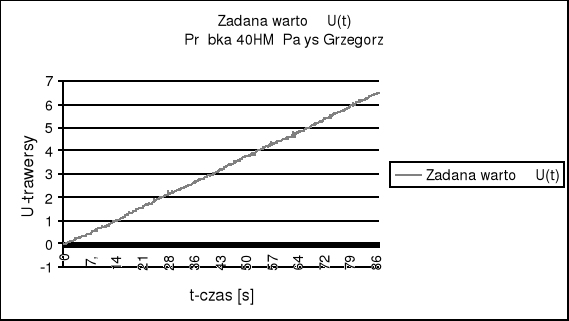

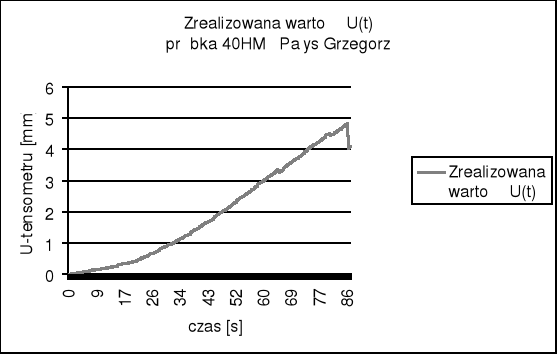

a) próbka I 40HM

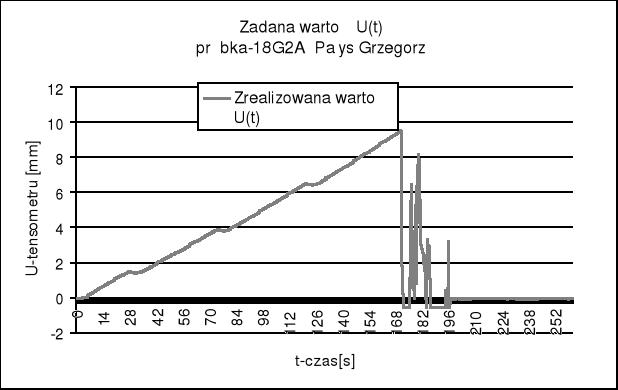

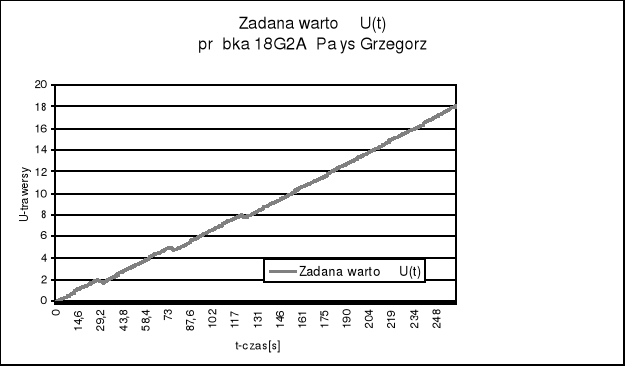

b) Próbka ze stali 18G2A

4.Parametry uzyskane z próby

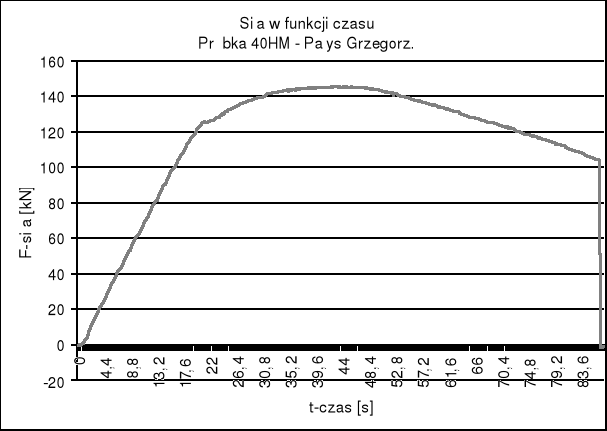

1. próbka nrI

Fe=125.01 kN Fm=145.280kN Fn=104kn S₀=78.5 mm²

Re=1595 MPA Rm= 1855MPa Rn=2598Mpa S_u=40.04 mm²

b) próbka nr II

Fe=29650 kN Fm=40231kN Fn=25760kn S₀=78.5 mm²

Re=673 MPA Rm= 913.7MPa Rn=1282Mpa S_u=20.09 mm²

S_u=20.09 mm²

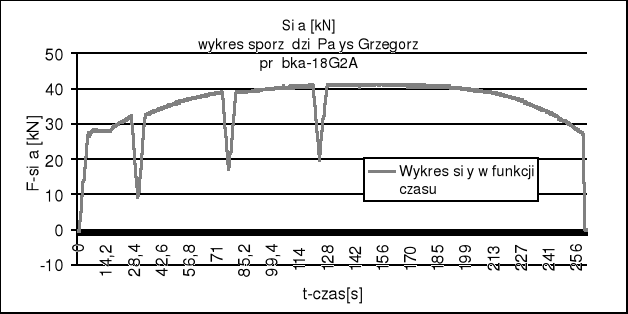

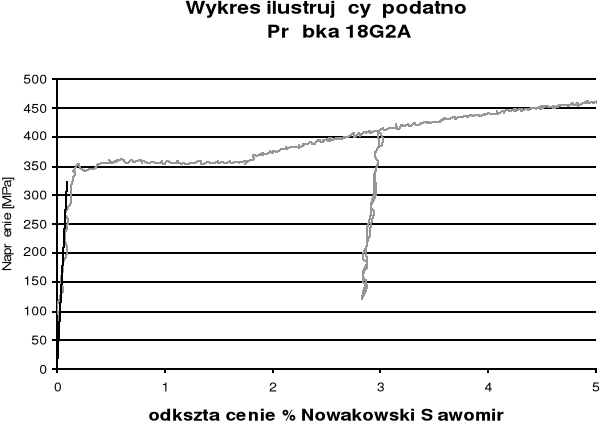

Energia odkształcenia dla poszczególnych odciążeń dla próbki nr.2 dla punktów o współrzędnych :

1-odciążenie σ= 3.0664 MPa ε=0.014743 mm

E_c= 3.0664 J/mm³ E_s= 0.12186 J/mm³ E_p= 3.052 J/mm³

Odkształcenia

ε_c= 0.014743 mm ε_s= 0.0021 mm

2-odciążenie σ= 5.056 MPa ε=0.02 mm

E_c= 18.9218 J/mm³ E_s= 3.7305 J/mm³ E_p= 15.191 J/mm³

Odkształcenia

ε_c= 0.02 mm ε_s= 0.0013 mm

3.odciążenie σ= 5 MPa ε=0.014743 mm

E_c= 0.1346 J/mm³ E_s= 0.0437014 J/mm³ E_p= 0.091 J/mm³

Odkształcenia

ε_c= 0.0209 mm ε_s= 0.0025 mm

5.Wnioski

Obie próbki użyte w ćwiczeniu zostały zerwane prawidłowo w środkowej części długości pomiarowej.

Własności wytrzymałościowe próbki nr 1 (hartowanie i odpuszczanie) są wyższe niż próbki nr 2 (stan surowy). Własności uzyskane w doświadczeniu są zgodne z parametrami podanymi przez producenta. Na wykresach rozciągania uzyskujemy krzywe zamknięte które obrazują całkowitą energię zużytą na zerwanie próbkek.

---
