Zadanie1, Mechanika płynów i Hydraulika


Zadanie1

Zaprojektować przekrój koryta otwartego jeżeli:

Q = 32,0

H =2,13

I =0,71

N = 0,027

Nachylenie skarpy 1:3

Sporządź krzywa konsumcyjną.

Działamy według następującego algorytmu:

  1. Obliczenia pola przekroju F

  2. Obliczenia obwodu zwilżonego U

  3. Obliczenia promienia hydraulicznego Rh

  4. Obliczenia przepływu

  5. Sporządzenie wykresu b = f(Q)

  6. Doczytanie z wykresu b = f(Q) szukanego b dla danego przepływu

  7. Sporządzenie krzywej komsumcyjnej

Ad1. Pole powierzchni przekroju przepływowego F

0x01 graphic

Ad2. Obliczenie obwodu zwilżonego U0x01 graphic

U= b+2x

0x01 graphic

0x01 graphic

U=b+13,462

Ad3. Obliczenie promienia hydraulicznego Rh

Rh= F/U

Ad4. Obliczanie przepływu Q

0x01 graphic

Ad5. Założenia potrzebne do sporządzenia wykresu b = f(Q)

Założenie1. b = 0

0x01 graphic

Pozostałe zależności zostały zapisane w tabeli 1.1

Tabela1.1

b

F

U

Rh

n

I

Q

m

m2

m

m

-

-

m3/s

0,00

13,61

13,46

1,01





13,53

2,00

17,87

15,46

1,16

0,027

0,00071

19,42

2,50

18,94

15,96

1,19





20,94

3,00

20,00

16,46

1,21





22,47

3,50

21,07

16,96

1,24





24,02

4,00

22,13

17,46

1,27





25,58

4,50

23,20

17,96

1,29





27,15

5,50

25,33

18,96

1,34





30,31

6,00

26,39

19,46

1,36





31,91

6,03

26,45

19,49

1,36





32,00

Sprawdzenie wyników b = 6,03

1)

0x01 graphic
0x01 graphic
0x01 graphic

2)

0x01 graphic

3)

0x01 graphic

4)

0x01 graphic

Ad6. Obliczania potrzebne do sporządzenia krzywej komsumcyjnej

Dla h = 0,1

Obliczanie pola przekroju poprzecznego dla b=6,03 i h= 0,1

0x01 graphic

Obliczanie obwodu zwilżonego U

U = b +2x 0x01 graphic

0x01 graphic

U=6,03+0,632=6,662m

Obliczanie promienia hydraulicznego 0x01 graphic

0x01 graphic

Obliczanie przepływu Q

0x01 graphic

Zestawienie obliczeń do wyrysowania krzywej komsumcyjnej

Tabela1.2

h

F

U

Rh

n

I

Q

0,1

0,633

6,662

0,095017

0,027

0,00071

0,130077

0,2

1,326

7,294

0,181793





0,419947

0,4

2,892

8,558

0,337929





1,384675

0,6

4,698

9,822

0,478314





2,835658

0,8

6,744

11,086

0,608335





4,778352

1

9,03

12,35

0,731174





7,232698

1,1

10,263

12,982

0,790556





8,659541

1,2

11,556

13,614

0,848832





10,224

1,4

14,322

14,878

0,962629





13,77977

1,6

17,328

16,142

1,073473





17,92839

1,8

20,574

17,406

1,182006





22,69851

2

24,06

18,67

1,288698





28,1187

2,1

25,893

19,302

1,341467





31,08144

2,2

27,786

19,934

1,3939





34,21731

2,4

31,752

21,198

1,497877





41,02236

2,6

35,958

22,462

1,600837





48,56153

2,8

40,404

23,726

1,702942





56,86211

3

45,09

24,99

1,804322





65,95104

2) Krzywa komsumcyjna:

Zadanie 2.

Obliczyć szerokość przelewu „b” usytuowanego w zaprojektowanym korycie w przypadku, gdy jest to:

Przelew o szerokiej koronie:

-o wysokości piętrzenia p = 0,60m

-dopuszczalne spiętrzenie na przelewie Δh = 0,25m

-przepływ Q = 32,0 m3/s

Dane:

Q = 32,0 m3/s

h =2,13 m = hd

I =0,71 ‰

n = 0,027

Nachylenie skarpy 1:3

Wysokość piętrzenia = 0,60m

Dopuszczalne spiętrzenie na przelewie Δh = 0,25m

Zadanie rozwiązujemy według algorytmu:

  1. Obliczanie wysokości wody na górnym stanowisku hg

  2. Obliczanie pola powierzchni przepływu fg i fd

  3. Obliczanie prędkości przepływu dla stanowiska górnego i dolnego

  4. Wysokość prędkości na górnym stanowisku kg

  5. Obliczanie grubości warstwy przelewającej się wody w odniesieniu do lini energii Ho

  6. Obliczanie wysokości wody dolnej nad przelewem a

  7. Założenia rodzaju przelewu

  8. Warunki zatopienia

Ad1. 0x01 graphic

0x01 graphic

Ad2.

0x01 graphic

0x01 graphic


Ad3.

0x01 graphic

0x01 graphic

Ad4.

0x01 graphic

Ad5.

0x01 graphic

Ad6.

0x01 graphic

Ad7. Założono ze przelew jest zatopiony oby tak było;)

0x01 graphic

0x01 graphic

0x01 graphic

Ad8. Sprawdzamy warunki zatopienia:

0x01 graphic

-Parametry ruchu krytycznego

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Przelew jest zatopiony hurra!

Zadanie3.

Dla zaprojektowanego przepływu obliczyć głębokość i długość niecki wypadkowej:

Postępujemy według algorytmu:

  1. Pole powierzchni przekroju poprzecznego strumienia przed zasuwą

  2. Prędkość dopływowa

  3. Wysokość prędkości przed zasuwa

  4. Wysokość energii przed zasuwa

  5. Przepływ jednostkowy w przekroju zasuwy

  6. Pierwsza głębokość sprężona

  7. Druga głębokość sprężona

  8. Przewyższenie linii energii na wyjściu z niecki ponad poziom wody dolnej 0x01 graphic

  9. Wysokość prędkości w przekroju drugiej głębokości sprężonej

  10. Przewyższenie poziomu wody na wyjściu z niecki ponad poziom dolnej wody

  11. Głębokość niecki dla współczynnika zatopienia n=1

0x01 graphic

Obliczenia rozpoczniemy od przepływu Q = 32,00 0x01 graphic

Ad1.

0x01 graphic
0x01 graphic

Ad2.

0x01 graphic
0x01 graphic

Ad3.

0x01 graphic

Ad4.

0x01 graphic

Ad5.

0x01 graphic

Ad6.Metoda wzorów przybliżonych :

0x01 graphic

Ad7. Metoda wzorów przybliżonych :

0x01 graphic

Ad8.

0x01 graphic

Ad9.

0x01 graphic

Ad10.

0x01 graphic

Ad11.

0x01 graphic

Pozostałe analogiczne obliczenia zestawiono w tabeli1.3

Fg

vg

k

E

q

h1

h2

hd

delta zo

k2

delta z

do

21,53000

0,00013

0,00000

2,38000

0,00026

0,00004

0,01912

0,01000

0,00005

0,00001

0,00004

0,00908

21,53000

0,00041

0,00000

2,38000

0,00083

0,00013

0,03406

0,02000

0,00013

0,00003

0,00010

0,01396

21,53000

0,00080

0,00000

2,38000

0,00163

0,00026

0,04774

0,03000

0,00023

0,00006

0,00016

0,01758

21,53000

0,00130

0,00000

2,38000

0,00263

0,00042

0,06067

0,04000

0,00034

0,00011

0,00023

0,02044

21,53000

0,00189

0,00000

2,38000

0,00382

0,00061

0,07307

0,05000

0,00045

0,00015

0,00030

0,02277

21,53000

0,00256

0,00000

2,38000

0,00518

0,00082

0,08507

0,06000

0,00058

0,00021

0,00037

0,02469

21,53000

0,00511

0,00000

2,38000

0,01033

0,00164

0,11984

0,09000

0,00102

0,00042

0,00061

0,02923

21,53000

0,01197

0,00001

2,38001

0,02420

0,00385

0,18282

0,15000

0,00202

0,00098

0,00104

0,03178

21,53000

0,01951

0,00002

2,38002

0,03943

0,00627

0,23267

0,20000

0,00302

0,00161

0,00141

0,03127

21,53000

0,06431

0,00023

2,38023

0,13001

0,02068

0,41792

0,40000

0,00820

0,00543

0,00277

0,01515

21,53000

0,13157

0,00097

2,38097

0,26598

0,04230

0,59165

0,60000

0,01525

0,01133

0,00392

-0,01227

21,53000

0,22190

0,00276

2,38276

0,44859

0,07131

0,76064

0,80000

0,02440

0,01950

0,00490

-0,04426

21,53000

0,33587

0,00632

2,38632

0,67900

0,10786

0,92662

1,00000

0,03578

0,03010

0,00567

-0,07905

21,53000

0,47476

0,01264

2,39264

0,95977

0,15226

1,09115

1,20000

0,04964

0,04338

0,00626

-0,11511

21,53000

0,73286

0,03011

2,41011

1,48155

0,23419

1,33745

1,50000

0,07570

0,06880

0,00690

-0,16946

21,53000

1,05393

0,06228

2,44228

2,13062

0,33456

1,58513

1,80000

0,10872

0,10129

0,00743

-0,22230

21,53000

1,44313

0,11676

2,49676

2,91742

0,45308

1,83845

2,10000

0,14977

0,14118

0,00858

-0,27013

21,53000

1,48595

0,12380

2,50380

3,00400

0,46587

1,86427

2,13

0,15435

0,14557

0,00877

-0,27451

0x01 graphic

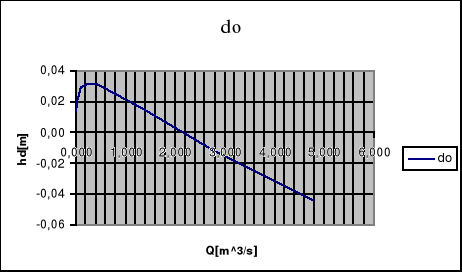

Dla przpływu Q=0,258M3/s głebokośc niecki przyjmuje najwieksza wartosc d0=0,03m

Ad10. Obliczenie głębokości niecki dla współczynnika zatopienia odskoku n>1 => n =1,1

d = n * d0 max + (n - 1) * (hd + Δz) [m]

0x01 graphic

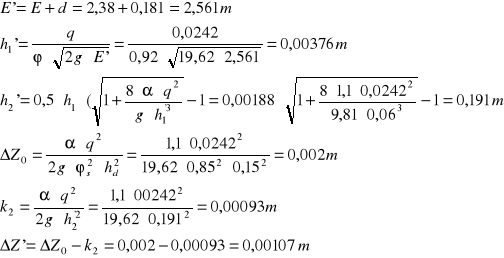

Ad11. Obliczenia korygujące:

0x01 graphic

0x01 graphic

  1. Wysokość podniesienia zasuwy przy przepływie Q = 0,258 m3/s

0x01 graphic

z tabeli 9.11 (HiMP) odczytano a/H=0,005, stąd a=0,005*H= 0,005*2,38=0,012m ponad poziom progu

  1. Długość niecki wypadowej

Przyjęto, że długość niecki jest równa długości odskoku

Wg Smetany

L=6(h2-h1)

L=6(0,191-0,0037) = 1,124 m

Wg Safraneza

L=4,5h2

L=4,5*0,191=0,86

Przyjęłam większą wartość L=1,124m
