Materiały dydaktyczne - Mechaniczne systemy pozyskiwania mleka
Opracował: dr inż. Zbigniew Daniel
Fazy doju mechanicznego
Budowa kolektora firmy DeLaval HCC150
Schemat dojarki bańkowej (konwiowej)
1- pompa podciśnienia
2 - silnik elektryczny
3 - sprzęgło
4 - smarownica pompy
5 - tłumik
6 - zbiornik wyrównawczy podciśnienia
7 - zawór pływakowy
8 - zawór odwadniający zbiornika wyrównawczego podciśnienia
9 - rurociąg podciśnienia
10 - zawór włączajacy myjnię
11 - pompa przeponowa myjni
12 - wanna myjni
13 - zawór kulowy myjni
14 - zawór odwadniający rurociągu podciśnienia
15 - zawór regulacji podcisnienia
16 - wakuometr
17 - kurek stanowiskowy powietrzny
18 - pulsator
19 - zawór odcinający
20 - bańka
21 - przewody zmiennego podciśnienia
22 - przewód mleczny
23 - cylinder kubka udojowego
24 - guma strzykowa
25 - kolektor
26 - zawór grzybkowy kolektora dr inż. Zbigniew Daniel
Parametry dojarki do doju krów:
podciśnienie robocze /p/ 42 do 50 [kPa]
częstotliwość pulsacji /R/ 60± 3 [min-1]
współczynnik pulsatora /M/ 70 [%]
przebieg pulsacji

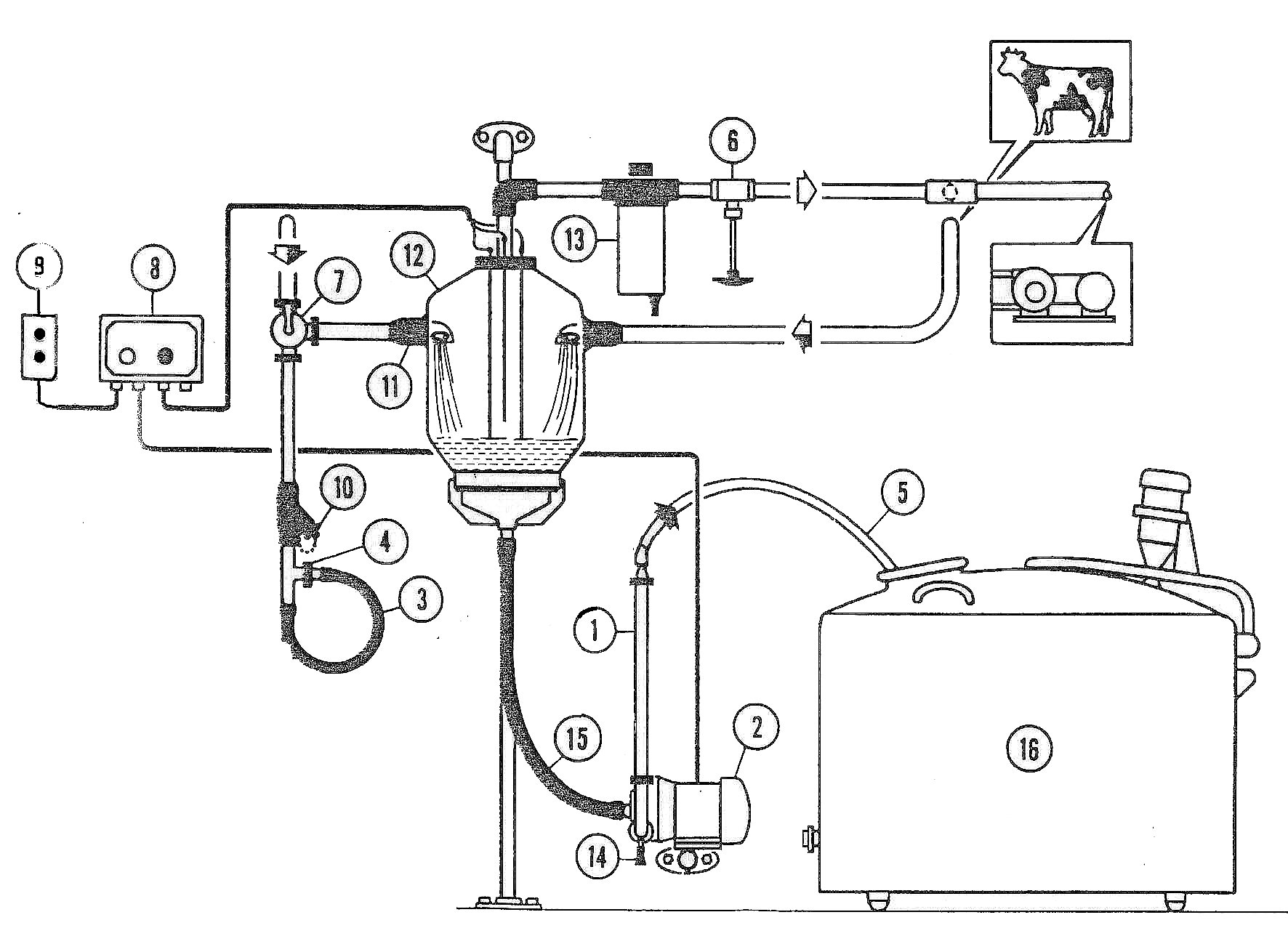

Jednostka końcowa
1. filtr
2. pompa mleczna
3. przewód do podłączenia myjni
4. miejsce mocowania przewodu podczas doju
5. przewód transportujący mleko do schładzalnika
6. zawór odcinający
7. zawór trójdrożny
8. regulator poziomu
9. wyłącznik
10. miejsce wpuszczania gąbek czyszczących
11. wlot mleka
12. zbiornik szklany
13. zawór pływakowy
14. zawór spustowy pompy mlecznej
15. przewód gumowy
16. schładzalnik
na podstawie:
