Wydział Budownictwa i Inżynierii Środowiska

Uniwersytet Technologiczno-Przyrodniczy

im. Jana i Jędrzeja Śniadeckich

w Bydgoszczy

TECHNOLOGIA ROBÓT BUDOWLANYCH

Ćwiczenie projektowe nr 1

Projekt wykonania robót ziemnych

Wykonali:

Agnieszka Koch

Grzegorz Gil

budownictwo, KBI

SPIS TREŚCI

1. Charakterystyka i warunki realizacji budowy ………………………………………..

2. Plan warstwicowy …………………………………….…………………………..

3. Bilans robót ziemnych, z uwzględnieniem niedoboru bądź nadwyżki mas ziemnych…………………………………………………………………..............

3.1. Obliczanie objętości robót ziemnych - opis metody kwadratów

i trójkątów………………………………………………………………….….

3.2. Obliczenie objętości robót niwelacyjnych metodą kwadratów………….

3.3. Obliczenie objętości robót niwelacyjnych metodą trójkątów……………

3.4. Ostateczny bilans mas ziemnych……………………………………..….

4. Opis przemieszczenia mas ziemnych…………………………………………

5. Obliczenie mas ziemnych wykopów fundamentowych……………...………

6. Odwodnienie wykopu…………………………………………………………...

7. Zabezpieczenie wykopu oraz fundamentów przed woda gruntową…………………..

8. Zasypywanie wykopów…………………………………………..

9. Podstawowe zasady BHP przy wykonywaniu robót ziemnych……………..

1. Charakterystyka i warunki realizacji budowy:

1.1. Informacja ogólna:

Realizowany obiekt jest budynkiem sześciokondygnacyjnym, o konstrukcji murowej. Jest to budynek wolnostojący. Nie przewiduje się wykonania innych obiektów w pobliżu projektowanego.

1.2. Warunki topograficzne i hydrologiczne:

Teren budowy stanowi działka kwadratowa o wymiarach 120×120 m, tj. o łącznej powierzchni 14400 m². Są to nieużytki rolne. Grunt jest kategorii III, piasek wilgotny, o gęstości właściwej γ_s=1700kg/m³ i współczynniku spulchnienia S_s=1,2.

Na podstawie wierceń stwierdzono, że wody gruntowe znajdują się powyżej głębokości posadowienia obiektu (a zatem również powyżej dna projektowanego wykopu). Poziom posadowienia obiektu wynosi - 4,80m poniżej projektowanej na poziomie 338 m.n.p.m niwelety. Wody gruntowe znajdują się na głębokości ok. 3,40 m poniżej niwelety. Zatem konieczne jest odwodnienie wykopu przed wykonaniem fundamentu.

Całość terenu pokryta jest trawą. Spadek terenu jest nierównomierny, ze wzniesieniem w środkowej części działki. Grubość warstwy ziemi roślinnej h=20cm.

1.3. Istniejące urządzenia i uzbrojenie terenu:

Na terenie działki budowlanej nie istnieją żadne budynki i nie występuje uzbrojenie terenu w postaci jakichkolwiek instalacji. Zewnętrzne trasy instalacyjne będą wykonywane przed rozpoczęciem obiektów kubaturowych. Roboty te nie wchodzą w zakres niniejszego projektu.

1.4. Wykaz przeszkód do usunięcia:

Na terenie brak jest przeszkód, które należałoby usunąć.

1.5. Zwięzła charakterystyka techniczna obiektu:

Na działce zlokalizowany będzie sześciokondygnacyjny budynek mieszkalny. W podziemiu są piwnice o ścianach monolitycznych żelbetowych, o grubości 30cm oraz żelbetowym stropie Filigran grubości 22cm. Budynek posadowiony jest na żelbetowej płycie fundamentowej. Część nadziemna składa się 5 kondygnacji.

Wymiary budynku w planie znajdują się w Załączniku 1.

1.6. Etapy wykonania robot ziemnych:

• Usunięcie warstwy ziemi urodzajnej (humusu) za pomocą spycharek.

• Przemieszczenie spycharkami mas ziemnych.

• Roboty ziemne wykonywane koparkami przedsiębiernymi z transportem urobku na odległość do 1 km, lecz w ziemi uprzednio zmagazynowanej w hałdach.

• Formowanie i zagęszczanie nasypów spycharkami.

Do wykonania robót związanych ze zdjęciem warstwy humusu nienadającej się do powtórnego użycia należy stosować:

• równiarka

• spycharki

• łopaty, szpadle i inny sprzęt do ręcznego wykonywania robót ziemnych - w miejscach, gdzie prawidłowe wykonanie robót sprzętem zmechanizowanym nie jest możliwe,

• koparki i samochody samowyładowawcze - w przypadku transportu na odległość wymagającą zastosowania takiego sprzętu.

Humus należy zdejmować mechanicznie z zastosowaniem równiarek lub spycharek. W wyjątkowych sytuacjach, gdy zastosowanie maszyn nie jest wystarczające dla prawidłowego wykonania robót, względnie może stanowić zagrożenie dla bezpieczeństwa robót (zmienna grubość warstwy wierzchniej, sąsiedztwo budowli), należy dodatkowo stosować ręczne wykonanie robót, jako uzupełnienie prac wykonywanych mechanicznie.

Grubość zdejmowanej warstwy humus (zależna od głębokości jej zalegania, potrzeb jej wykorzystania na budowie itp.) powinna być zgodna z ustaleniami Dokumentacji

Projektowej lub wskazana przez Inżyniera/Kierownika projektu, według faktycznego stanu występowania. Stan faktyczny będzie stanowił podstawę do rozliczenia czynności związanych ze zdjęciem wierzchniej warstwy ziemi. Zdjętą wierzchnią warstwę ziemi należy składować w regularnych pryzmach. Miejsca składowania ziemi powinny być przez Wykonawcę tak dobrane, aby ziemia była zabezpieczona przed zanieczyszczeniem, a także najeżdżaniem przez pojazdy. Nie należy zdejmować humusu w czasie intensywnych opadów i bezpośrednio po nich, aby uniknąć zanieczyszczenia gliną lub innym gruntem nieorganicznym.

1.7. Obliczenie ilości robót:

Ilość ziemi roślinnej:

.

Obliczenie powierzchni potrzebnych składowisk dla ułożenia ziemi roślinnej. Założono, że ziemia roślinna będzie składowana w pryzmach o wysokości do 1,80 m:

.

2. Plan warstwicowy z naniesioną siatką niwelacyjną

Plan warstwicowy terenu z naniesioną siatką niwelacyjną znajduje się z załącznikach:

• Załącznik 1: plan warstwicowy z naniesioną siatką niwelacyjną kwadratową

• Załącznik 2: plan warstwicowy z naniesioną siatką niwelacyjną trójkątną

3. Bilans robót ziemnych, z uwzględnieniem niedoboru bądź nadwyżki mas ziemnych

3.1. Obliczanie objętości robót ziemnych - opis metod.

Metoda kwadratów

Przy robotach powierzchniowych objętość mas ziemnych oblicza się najczęściej metodą kwadratów. W tym celu teren przyszłych robót ziemnych pokrywa się siatką niwelacyjną. Następnie ustala się jak teren ma zostać ukształtowany i dla wszystkich punktów siatki (wierzchołków kwadratów) oblicza się rzędne robocze, odejmując od rzędnych terenu przed ukształtowaniem rzędne terenu po ukształtowaniu (rzędne niwelety).

Rzędne robocze znajdujące się po­wyżej powierzchni niwelety (wykopy) przyjmuje się jako dodatnie, a znajdujące się poniżej (nasypy) jako ujemne.

Rzędne robocze wskazują, ile w poszczególnych punktach siatki należy ziemi nasypać lub wykopać. W celu ułatwienia, każdy wierzchołek określa się dwiema współrzędny­mi - cyfrową i literową.

W niniejszym ćwiczeniu zaszły następujące przypadki:

a) Kwadratów, na których wystąpiły wyłącznie wykopy. Objętości ich obliczono wzorem:

gdzie:

• a - długość boku siatki niwelacyjnej (w opisywanym projekcie jest to 30 m)

• H_N =
  - średnia rzędna terenu w środku kwa­dratu [m],\

• H_S - średnia rzędna niwelety w środku kwadratu [m]. Przyjęto Hs = 338,00 m

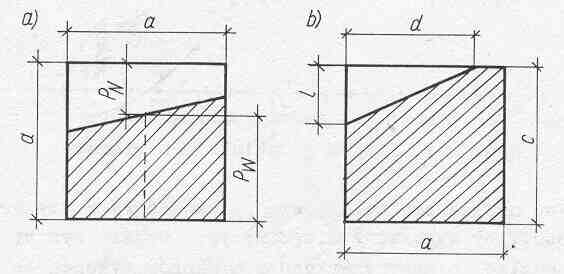

b) Kwadratów przeciętych linią niwelety. Objętości nasypów i wykopów obliczono wzorami:

dla przypadku a):

- nasyp: V_n = a • P_N(H_S - H_N)

- wykop : V_W = a P_W(H_N - H_S)

dla przypadku b):

- nasyp: V_n =
(H_S - H_N)

- wykop: V_W = (a² -
) • (H_N - H_S).

Metoda pryzm trójkątnych

Powierzchnie rozpatrywanego terenu dzieli się na równe pola kwadratowe o boku „a”. Zależnie od ukształtowania terenu przyjmuje się boki kwadratu:

- przy urozmaiconej konfiguracji w granicach 20-30 m,

- przy mało zmiennej konfiguracji do 100 m.

Otrzymane kwadraty dzieli się na trójkąty. W ich wierzchołkach wpisuje się z planu wysokościowego poziom niwelacji. Poziomy wykopów oznacza się znakiem „+” a nasypów „-`.

W niniejszym ćwiczeniu zaszły następujące przypadki:

1. Trójkąty, na których wystąpiły wykopy lub nasypy. Objętości ich obliczono ze wzoru:

.

2. Trójkątów przeciętych linią niwelety. Objętości nasypów i wykopów obliczono wzorami:

• określenie różnicy V_r między objętością nasypów a wykopów:

;

• określenie objętości nasypów (lub wykopów):

;

• określenie wielkości wykopu (lub nasypu):

lub

3.2. Obliczenie objętości robót niwelacyjnych metodą kwadratów

3.3. Obliczanie objętości robót niwelacyjnych metodą trójkątów

3.4. Ostateczny bilans mas ziemnych ma postać:

Wyniki obliczeń	Metoda kwadratów	Metoda trójkątów
Suma wykopów [m^3]	18746	18563,38
Suma nasypów [m^3]	-8021,65	-7830,53
Różnica W-N [m^3]	10725,23	10732,84

4. Opis przemieszczenia mas ziemnych

Przemieszczenia wykonano ręcznie, w sposób przybliżony, ze względu na przyjętą technologię przemieszczania mas gruntu.

Ustalono, że przemieszczenia mas ziemnych do odległości 50m zostaną wykonane spycharką. Spowodowane jest to tym, że stosowanie spycharki na większe odległości jest nieekonomiczne (wg Poradnika Kierownika Budowy). Od 50 do 200 metrów zgarniarką, a powyżej 200 metrów samochodem.

Wykop fundamentowy zostanie wykonany przy pomocy zestawu koparka i spycharka.

W odległości 10 km od realizowanych robót budowlanych znajduje się w fazie realizacji podobna inwestycja, w związku z tym nadmiar gruntu zostanie tam przewieziony.

5. Obliczenie mas ziemnych wykopów fundamentowych

Wykopy prowadzone są w gruncie kategorii III. Na grunt kategorii III składają się piasek półzwarty i gliniasty, pyły i lessy małowilgotne, glina ciężka i iły wilgotne zwarte bez głazów. Pochylenie skarp wykopów dla gruntu kategorii III wynosi 1:0,67. Minimalna szerokość pasa manipulacyjnego to 60cm. Dla projektowanego posadowienia przyjęto szerokość pasa manipulacyjnego wynoszącą 1,00 m, ze względu na gabaryty budowli oraz konieczność montażu deskowań i przemieszczania się pracowników.

Kategoria gruntu: III

Szerokość wykopu w dnie: > 3m

Głębokość wykopu: > 3m

Maksymalne pochylenie skarpy wykopu: 1:0,67

0,67 x 4,80 m = 3,22 m przyjęto w poziomie 3,30 m

Poniżej przedstawiono schemat krawędzi wykopu:

5.1. Metoda kwadratów

Dokonano obliczeń mas ziemnych wykopów fundamentowych dla każdego wydzielonego kwadratu siatki niwelacyjnej. Sumę mas ziemnych dla każdego kwadratu uzyskano poprzez policzenie powierzchni dna wykopu (powierzchnia fundamentu + powierzchnia pasa manipulacyjnego) oraz powierzchni skarpy. Następnie znając głębokość wykopu obliczono objętość mas ziemnych.

• Kwadrat F

pole powierzchni płyty fundamentowej: 211,29 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 253,57 m²

pole powierzchni skarpy: 153,69 m²

objętość całkowita wykopu: 253,57 m²∙ 4,80 m + 153,69 m²∙ 4,80 m∙ 0,50 = 1586,00 m³

objętość budynku pod poziomem terenu: 211,29 m² ∙ 4,80 m = 1014,19 m³

ilość ziemi potrzebna do obsypania budynku: 1586,00 - 1014,19 = 571,81 m³

• Kwadrat G

pole powierzchni płyty fundamentowej: 395,90 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 437,26 m²

pole powierzchni skarpy: 150,67 m²

objętość całkowita wykopu: 437,26 m²∙ 4,80 m + 150,67 m²∙ 4,80 m∙ 0,50 = 2460,46 m³

objętość budynku pod poziomem terenu: 395,90 m² ∙ 4,80 m = 1900,32 m³

ilość ziemi potrzebna do obsypania budynku: 2460,46 - 1900,32 = 560,14 m³

• Kwadrat J

pole powierzchni płyty fundamentowej: 420,27 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 462,91 m²

pole powierzchni skarpy: 154,91 m²

objętość całkowita wykopu: 462,91 m²∙ 4,80 m + 154,91 m²∙ 4,80 m∙ 0,50 = 2593,75 m³

objętość budynku pod poziomem terenu: 420,27 m² ∙ 4,80 m = 2017,30 m³

ilość ziemi potrzebna do obsypania budynku: 2593,75 - 2017,30 = 576,45 m³

• Kwadrat K

pole powierzchni płyty fundamentowej: 404,54 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 446,27 m²

pole powierzchni skarpy: 151,89 m²

objętość całkowita wykopu: 446,27 m²∙ 4,80 m + 151,89 m²∙ 4,80 m∙ 0,50 = 2506,64 m³

objętość budynku pod poziomem terenu: 404,54 m² ∙ 4,80 m = 1941,79 m³

ilość ziemi potrzebna do obsypania budynku: 2506,64 - 1941,79 = 564,85 m³

Całkowity bilans ziemny wykopów fundamentowych dla metody kwadratów:

pole powierzchni płyty fundamentowej: 1432,00 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 1600,01 m²

pole powierzchni skarpy: 611,16 m²

objętość całkowita wykopu: 1600,01 m²∙ 4,80 m + 611,16 m²∙ 4,80 m∙ 0,50 = 9146,83 m³

objętość budynku pod poziomem terenu: 1432,00 m² ∙ 4,80 m = 6873,60 m³

ilość ziemi potrzebna do obsypania budynku: 9146,83 - 6873,60 = 2273,23 m³

5.1. Metoda trójkątów

Dokonano obliczeń mas ziemnych wykopów fundamentowych dla każdego wydzielonego trójkąta siatki niwelacyjnej. Sumę mas ziemnych dla każdego trójkąta uzyskano poprzez policzenie powierzchni dna wykopu (powierzchnia fundamentu + powierzchnia pasa manipulacyjnego) oraz powierzchni skarpy. Następnie znając głębokość wykopu obliczono objętość mas ziemnych.

• Trójkąt K

pole powierzchni płyty fundamentowej: 0,81 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 5,36 m²

pole powierzchni skarpy: 43,60 m²

objętość całkowita wykopu: 5,36 m²∙ 4,80 m + 43,60 m²∙ 4,80 m∙ 0,50 = 130,37 m³

objętość budynku pod poziomem terenu: 0,81 m² ∙ 4,80 m = 3,89 m³

ilość ziemi potrzebna do obsypania budynku: 130,37 - 3,89 = 126,48 m³

• Trójkąt L

pole powierzchni płyty fundamentowej: 210,48 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 248,21 m²

pole powierzchni skarpy: (100,55+9,54) m²

objętość całkowita wykopu: 248,21 m²∙ 4,80 m + (100,55+9,54) m²∙ 4,80m∙ 0,50= 1455,63 m³

objętość budynku pod poziomem terenu: 210,48 m² ∙ 4,80 m = 1010,30 m³

ilość ziemi potrzebna do obsypania budynku: 1455,63 - 1010,30 = 445,33 m³

• Trójkąt M

pole powierzchni płyty fundamentowej: 141,40 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 158,71 m²

pole powierzchni skarpy: 64,24 m²

objętość całkowita wykopu: 158,71 m²∙ 4,80 m + 64,24 m²∙ 4,80 m∙ 0,50 = 915,99 m³

objętość budynku pod poziomem terenu: 141,40 m² ∙ 4,80 m = 678,72 m³

ilość ziemi potrzebna do obsypania budynku: 915,99 - 678,72 = 237,27 m³

• Trójkąt N

pole powierzchni płyty fundamentowej: 254,50 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 278,54 m²

pole powierzchni skarpy: 86,43 m²

objętość całkowita wykopu: 278,54 m²∙ 4,80 m + 86,43 m²∙ 4,80 m∙ 0,50 = 1544,42 m³

objętość budynku pod poziomem terenu: 254,50 m² ∙ 4,80 m = 1221,60 m³

ilość ziemi potrzebna do obsypania budynku: 1544,42 - 1221,60 = 322,82 m³

• Trójkąt S

pole powierzchni płyty fundamentowej: 272,63 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 297,59 m²

pole powierzchni skarpy: 89,46 m²

objętość całkowita wykopu: 297,59 m²∙ 4,80 m + 89,46 m²∙ 4,80 m∙ 0,50 = 1643,13 m³

objętość budynku pod poziomem terenu: 272,63 m² ∙ 4,80 m = 1308,62 m³

ilość ziemi potrzebna do obsypania budynku: 1643,13 - 1308,62 = 334,51 m³

• Trójkąt T

pole powierzchni płyty fundamentowej: 147,64 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 165,32 m²

pole powierzchni skarpy: 65,45 m²

objętość całkowita wykopu: 165,32 m²∙ 4,80 m + 65,45 m²∙ 4,80 m∙ 0,50 = 950,62 m³

objętość budynku pod poziomem terenu: 147,64 m² ∙ 4,80 m = 708,67 m³

ilość ziemi potrzebna do obsypania budynku: 950,62 - 708,67 = 241,95 m³

• Trójkąt U

pole powierzchni płyty fundamentowej: 347,02 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 365,29 m²

pole powierzchni skarpy: (12,57+33,55) m²

objętość całkowita wykopu: 365,29 m²∙ 4,80 m + (12,57+33,55) m²∙ 4,80m∙ 0,50= 1864,08 m³

objętość budynku pod poziomem terenu: 347,02 m² ∙ 4,80 m = 1665,70 m³

ilość ziemi potrzebna do obsypania budynku: 1864,08 - 1665,70 = 198,38 m³

• Trójkąt V

pole powierzchni płyty fundamentowej: 57,52 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 80,97 m²

pole powierzchni skarpy: 105,77 m²

objętość całkowita wykopu: 80,97 m²∙ 4,80 m + 105,77 m²∙ 4,80 m∙ 0,50 = 642,51 m³

objętość budynku pod poziomem terenu: 57,52 m² ∙ 4,80 m = 276,10 m³

ilość ziemi potrzebna do obsypania budynku: 642,51 - 276,10 = 366,41 m³

Całkowity bilans ziemny wykopów fundamentowych dla metody trójkątów:

pole powierzchni płyty fundamentowej: 1432,00 m²

całkowite pole powierzchni dna wykopu (fund. + pas 1m): 1599,99 m²

pole powierzchni skarpy: 611,16 m²

objętość całkowita wykopu: 1599,99 m²∙ 4,80 m + 611,16 m²∙ 4,80 m∙ 0,50 = 9146,74 m³

objętość budynku pod poziomem terenu: 1432,00 m² ∙ 4,80 m = 6873,60 m³

ilość ziemi potrzebna do obsypania budynku: 9146,74 - 6873,60 = 2273,14 m³

6. Odwodnienie wykopu - przyjęta metoda

Poziom wód gruntowych znajduje się 1,40 m ponad planowanym poziomem posadowienia płyty fundamentowej (4,80m poniżej poziomu niwelety 338,00 m.n.p.m). Zatem konieczne jest odwodnienie wykopu. Odwodnienie wykopu zostanie wykonane przez firmę zewnętrzną. Do obniżenia poziomu zwierciadła wód gruntowych zdecydowano się zastosować igłofiltry. W celu odwodnienia wykopu należy najpierw dokonać wykopu do poziomu 338,40 m.n.p.m. Następnie założyć instalacje igłofiltrowe. Po obniżeniu zwierciadła wody gruntowej poniżej poziomu 333,20, należy kontynuować wykopu fundamentowe, aż do osiągnięcia poziomu posadowienia budynku (do poziomu 333,20 m).

Igłofiltry - zastosowanie i idea funkcjonowania

Instalacje igłofiltrowe stosowane są przede wszystkim do obniżania poziomu wód gruntowych. Najczęściej stosowane są przy odwadnianiu wykopów inżynieryjnych i budowlanych.
Jak pokazuje poniższy schemat, podstawowymi elementami instalacji są igłofiltry, rurociąg kolektora ssącego oraz agregat pompowy.

Główne zastosowania instalacji igłofiltrowych

Można wskazać następujące zastosowania instalacji igłofiltrowych:

• Okresowe odwodnienie - obniżenie poziomu wody dla prac konstrukcyjnych i inżynieryjnych wymagających wykopów sięgających poniżej naturalnego poziomu wód gruntowych

• Odwadnianie wykopów budowlanych

• Ogólne obniżenie poziomu wód gruntowych

• Odwadnianie geotechniczne: obniżenie poziomu wody celem zwiększenia konsolidacji i stabilności gruntu, redukcji obsunięć itp.

Do innych, rzadziej napotykanych zastosowań można także zaliczyć:

• Odwodnienia stosowane w rolnictwie (rzadkie zastosowanie)

• Uzyskiwanie wody do celów pitnych, ogrodniczych i nawodnień (rzadkie zastosowanie)

Igłofiltry i budowa instalacji

Igłofiltry zakończone filtrem, umiejscawiane są w gruncie i stanowią punkty ujęć wodnych. Umożliwiają one pozyskiwanie i odprowadzanie wody z otaczającego go obszaru. W zależności od warunków terenowych i wymagań koniec igłofiltra znajduje się zwykle na głębokości 4-6 m. Nad poziomem gruntu igłofiltry łączone są z kolektorem (w przypadku instalacji IgE 81 umieszczanie w króćcach kolektora uszczelnione uszczelką typu O-ring). Ciąg kolektorów jest łączony ze sobą z wykorzystaniem dodatkowych elementów instalacji takich jak łuki, łączniki i rury przelotowej. Ciąg kolektorów podłączony zostaje do agregatu pompowego. Agregat posiada pompę lub pompy umożliwiające wytwarzanie podciśnienia w instalacji. Uzyskiwane podciśnienie, przy zachowaniu szczelności w instalacji umożliwia pobór wody z gruntu. Pobrana woda jest wydalana przez agregat i kierowana przez rurociąg lub wąż zrzutowy.
Przyjmuje się że jeden poziom igłofiltrów umożliwia obniżenie poziomu wody do 4 m. Z uwagi na kształt tworzonego leja depresyjnego, koniec igłofiltra powinien być umieszczony ok 1-2 m. poniżej oczekiwanej głębokości do której powinien zostać obniżony poziom wody.

W przypadku projektowanego wykopu konieczne jest zastosowanie dwóch poziomów igłofiltrów, ponieważ lej depresyjny musi być obniżony do poziomu ok. 6 m poniżej poziomu niwelety.

Obniżony poziom wody przyjmuje ułożenie pokazanego na schemacie leja depresyjnego.
Proces odwadniania z reguły jest kontynuowany aż do zakończenia prac w wykopie.

Wpłukiwanie igłofiltrów

Umieszczanie igłofiltrów w gruncie realizowane jest poprzez proces wpłukiwania. Niezbędny w nim jest dostarczany poprzez węże wpłukujące do rury wpłukującej strumień wodny pod ciśnieniem. Strumień ten umożliwia łatwe wprowadzanie rury wpłukującej w głąb gruntu. Po wprowadzeniu rury do gruntu, wąż wpłukujący zostaje odłączony i do rury wprowadzany jest igłofiltr. Po wprowadzeniu igłofiltra rura wpłukująca wyciągana jest z gruntu. Wypłukany igłofiltr może zostać następnie podłączony do kolektora ssącego.

7. Zabezpieczenie wykopu oraz fundamentów przed woda gruntową

Do czasu zakończenia prac przy fundamentach, poziom wód gruntowych będzie obniżany za pomocą igłofiltrów. Po zabezpieczeniu fundamentów przed wodami gruntowymi oraz wilgocią igłofiltr zostaną zdemontowane, a wykop zasypany. W celu odprowadzenia nadmiaru wód grotowych oraz deszczowych, zastosowano drenaż wokół całego budynku.

Drenaż składa się z rur drenarskich, które są ustawione pod takim kątem aby woda w rurach spływała do kanalizacji. W miejscach skrzyżowania rur zastosowano studzienki rewizyjne Przykład połączenia rurek drenarskich w miejscu studzienki rewizyjnej przedstawiono poniżej:

Następnie po wykonaniu drenażu należy zaizolować fundament izolacja przeciwwilgociową, tak aby zabezpieczyć budynek przed wnikaniem wód gruntowych. Sposób izolacji przedstawiano poniżej:

8. Zasypywanie wykopów

Zasypywanie powinno być przeprowadzone bezpośrednio po wykonaniu w nich projektowanych elementów obiektu i określonych robót.

Przed rozpoczęciem zasypywania wykopów lub rozkopów ich dno powinno byc oczyszczone z torfów, gytii i namułów oraz ewentualnych innych zanieczyszczeń obcych, a w przypadku potrzeby odwodnione.

Jeżeli dno wykopu lub rozkopu znajdować się będzie pod wodą, niezbędne będzie stwierdzenie czystości dna.

Grunt użyty do zasypania wykopów lub rozkopów powinien być zagęszczony przynajmniej tak jak grunt rodzimy wokół wykopów lub rozkopów.

Zasypkę gruntową należy układać równomiernie i zagęszczać warstwami o grubości umożliwiającej uzyskanie wymaganego wskaźnika zagęszczenia.

9. Podstawowe zasady BHP przy wykonywaniu robót ziemnych

Przepisy wymagane przed rozpoczęciem robót ziemnych

 Rozpoczęcie robót ziemnych powinno być poprzedzone:

• opracowaniem projektu określającego położenie instalacji i urządzeń podziemnych, mogących znaleźć się w zasięgu prowadzonych robót;

• opracowaniem przez wykonawcę robót dokumentacji projektowej oraz instrukcji bezpieczeństwa - w przypadku konieczności podgrzewania, rozmrażania lub zamrażania gruntu;

• ustaleniem przez kierownika budowy, w porozumieniu z właściwą jednostką, w której zarządzie lub użytkowaniu znajdują się instalacje i sieci w bezpośrednim sąsiedztwie robót (np. sieci elektroenergetyczne, gazowe, wodociągowe
  i kanalizacyjne):
    - bezpiecznej odległości od istniejącej sieci, w jakiej to odległości mogą być one wykonywane,
    - sposobu wykonywania robót;

• ogrodzeniem i oznakowaniem napisami ostrzegawczymi miejsca robót;

• sprawdzeniem stanu obudowy i skarp wykopu - przed każdorazowym rozpoczęciem robót.

Sposoby zabezpieczania wykopów

• wykopy o głębokości do 1 metra wykonywane w gruntach zwartych, w przypadku gdy teren przy wykopie nie jest obciążony w pasie o szerokości równej głębokości wykopu - mogą posiadać ściany pionowe nieumocnione, bez rozparcia lub podparcia;

• wykopy o głębokości większej niż 1 m, lecz nie większej od 2 m - można wykonywać bez umocnień, jeżeli pozwalają na to wyniki badań gruntu i dokumentacja geologiczno-inżynierska;

• pozostałe wykopy o głębokości do 4 m - obudowanie ścian elementami z drewna (lub blachą stalową tłoczoną o równoważnej wytrzymałości):
  - ściany z bali o grubości min. 50 mm,
  - nakładki - 60 mm,
  - rozpory z okrąglaków o średnicy min. 120 mm,

• rozstaw elementów rozpierających lub podpierających - nie większy niż 1 m w pionie i 1,5 m w poziomie,

• najwyżej położony element deskowania powinien wystawać 15 cm ponad krawędź wykopu.

Sposób zabezpieczenia ścian wykopu głębszego niż 4 m powinien być określony szczegółowo w specjalnie w tym celu opracowanej dokumentacji projektowej.

BHP podczas prowadzenia prac

• prowadzenie robót ziemnych w pobliżu instalacji podziemnych powinno odbywać się ręcznie;

• w czasie wykonywania wykopów ze skarpami o bezpiecznym nachyleniu należy:
   - w pasie terenu przylegającego do górnej krawędzi skarpy, na szerokości równej trzykrotnej głębokości wykopu wykonać spadki umożliwiające łatwy odpływ wód opadowych w kierunku od wykopu,
   - likwidować naruszenie struktury gruntu skarpy, usuwając naruszony grunt, z zachowaniem bezpiecznego nachylenia w każdym punkcie skarpy,
   - sprawdzać stan skarpy po deszczu, mrozie lub po dłuższej przerwie w pracy;

• jeżeli wykop osiągnie głębokość większą niż 1 m od poziomu terenu, należy wykonać zejście (wejście) do wykopu - odległość pomiędzy zejściami (wejściami) do wykopu nie powinna przekraczać 20 m;

BHP po częściowym lub całkowitym zakończeniu prac

• wokół wykopów pozostawionych na czas zmroku i w nocy, w miejscach dostępnych dla osób niezatrudnionych przy tych robotach należy ustawić balustrady posiadające:
   - poręcze znajdujące się na wysokości 1,1 m nad terenem i w odległości nie mniejszej niż 1 m od krawędzi wykopu,
   - światło ostrzegawcze koloru czerwonego;

• niezależnie od ustawienia balustrad, w przypadkach uzasadnionych względami bezpieczeństwa wykop należy szczelnie przykryć - w sposób uniemożliwiający wpadnięcie do wykopu;

• w przypadku przykrycia wykopu - zamiast balustrad - teren robót można oznaczyć za pomocą lin lub taśm z tworzyw sztucznych, umieszczonych wzdłuż wykopu na wysokości 1,1 m i w odległości 1 m od krawędzi wykopu;

• jeżeli teren, na którym wykonywane są roboty ziemne, nie może być ogrodzony, wykonawca robót powinien zapewnić jego stały dozór;

• w czasie zasypywania obudowanych wykopów zabezpieczenie należy demontować od dna wykopu i stopniowo usuwać je, w miarę jego zasypywania;

• zabezpieczenie można usuwać jednoetapowo z wykopów wykonanych:
   - w gruntach spoistych - na głębokości nie większej niż 0,5 m,
   - w pozostałych gruntach - na głębokości nie większej niż 0,3 m.

---
