Projekt z Silników Spalinowych
Układy zasilania paliwem silników z zapłonem samoczynnym - pompowtryskiwacz.
1. Zadania układu.
Każdy trakcyjny silnik wysokoprężny jest wyposażony w instalację złożoną z odpowiednio dobranych podzespołów i elementów, która zapewnia jego zasilanie wtryskowe paliwem ciekłym. Zasilanie wtryskowe polega na tłoczeniu paliwa ciekłego do rozpylacza, który rozprasza je w czystym powietrzu. Zadaniem układu zasilającego jest:
doprowadzenie paliwa
prawidłowe tworzenie mieszanki paliwowej.
Prawidłowe tworzenie mieszaniny palnej w silniku z zapłonem samoczynnym musi obejmować następujące warunki:
właściwie dobraną chwilę rozpoczęcia tworzenia mieszaniny w stosunku do położenia tłoka względem kąta wyprzedzenia wtrysku
rozprowadzenie paliwa w przestrzeni komory spalania
rozdrobnienie dawki paliwa.
2. Rodzaje i typowe rozwiązania układów.
Instalację paliwową silnika wysokoprężnego tworzą na ogół jej dwie części :
wysokociśnieniowa
niskociśnieniowa
będące odrębnymi całościami funkcjonalnymi, spełniającymi odrębne zadania. Samochodowe silniki wysokoprężne i wielopaliwowe wyposaża się w najrozmaitsze instalacje paliwowe, zasadniczo różniące się rodzajami i współdziałaniem głównych podzespołów składowych.
Typowa instalacja paliwowa silnika o zapłonie samoczynnym składa się z następujących urządzeń i elementów:
paliwowej pompy wtryskowej
wtryskiwacza
regulatora prędkości obrotowej
pompy zasilającej
filtru paliwowego
zbiornika
przewodów niskiego i wysokiego ciśnienia.
Czasem pompa wtryskowa jest dodatkowo wyposażona w przestawiacz kąta wyprzedzenia wtrysku.
Najbardziej istotne są w praktyce odrębności instalacji paliwowych wynikające ze swoistości odmiennych systemów urządzeń wtryskowych. Stąd wśród instalacji paliwowych samochodowych silników wysokoprężnych rozróżnia się:
układy z jednocylindrową pompą tłokową z obcym napędem
układy z wielocylindrową pompą tłokową z własnym napędem
układy z pompą rozdzielaczową
układy z pompowtryskiwaczami
układy akumulatorowe.

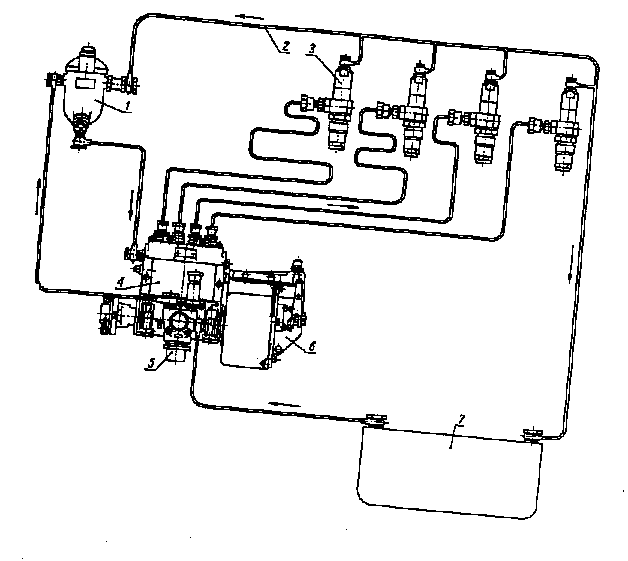

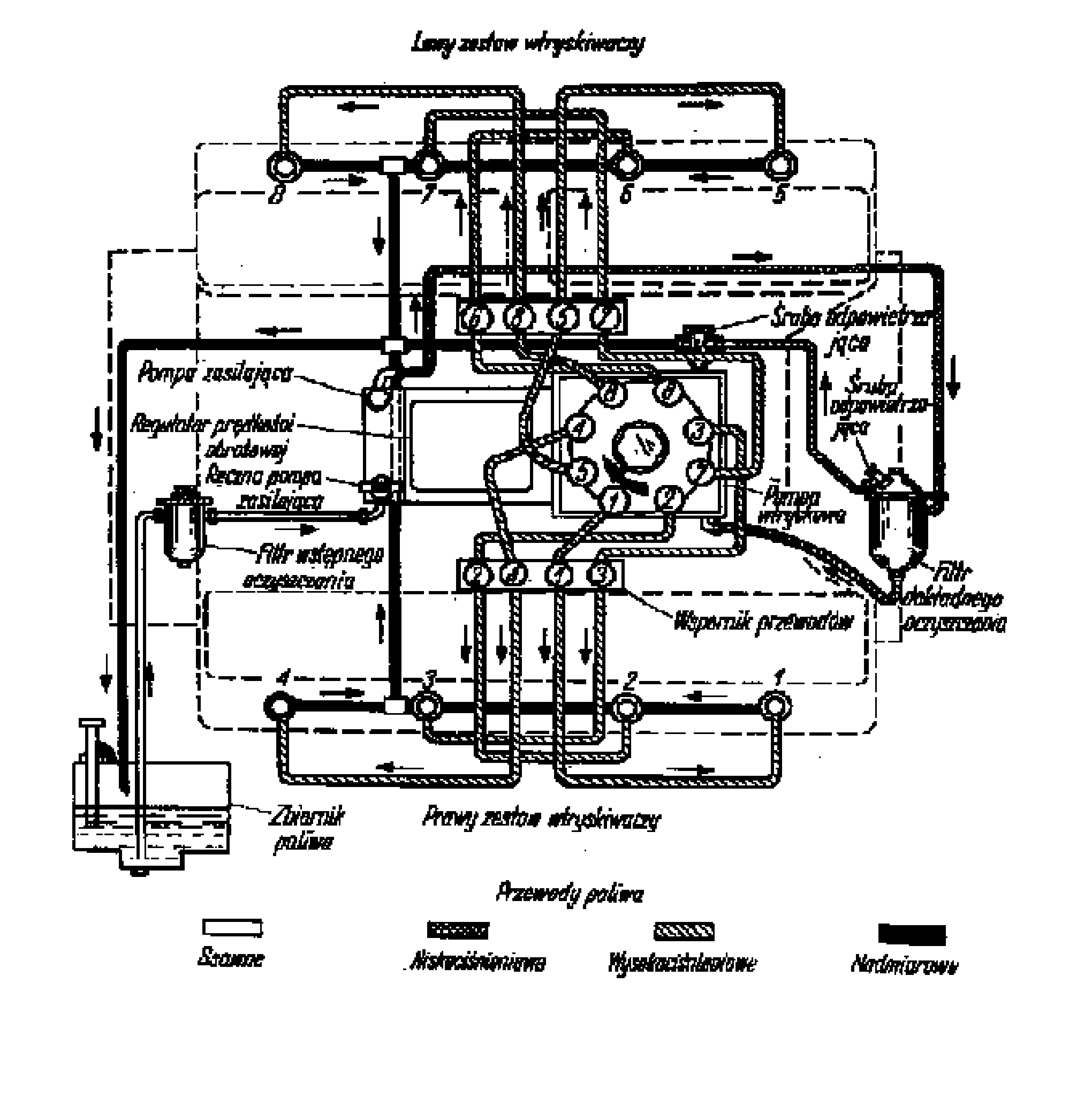

Rys 1. Schemat instalacji wtryskowej silnika z zapłonem samoczynnym z wielocylindrową pompą; 1- filtr paliwa, 2- przewód przelewowy, 3- wtryskiwacze, 4- pompa wtryskowa, 5- pompa zasilająca, 6- regulator, 7- zbiornik paliwa.
