Ćwiczenie M_3 |
Temat ćwiczenia: Termistor |
|
||
Nr zespołu: 3 |
Wydział, rok, grupa: WEiP, I, 3 |
Data: 13.06.2013 r. |
||
Nazwisko i Imię: |
Ocena: |
|||
|
Teoria |
Wykonanie ćwiczenia |
Końcowa z ćwiczenia |
|
1. Kopieniak Hubert |
|
|
|
|
2. Zięba Arkadiusz |
|
|
|
|
1. Wstęp teoretyczny:
Termistor to nieliniowy rezystor, którego opór zależy od materiału oporowego. Termistor NTC - Negative Temperature Coefficient posiada ujemny współczynnik temperaturowy, jego rezystancja maleje ze wzrostem temperatury. Termistor PTC posiadający dodatni współczynnik temperaturowy - opór rośnie ze wzrostem temperatury.

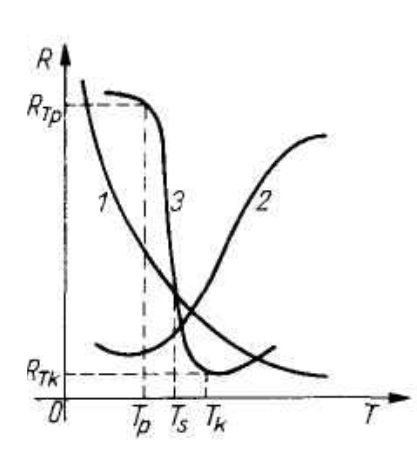

1 - NTC
2 - PTC
3 - CTR - rezystor o temperaturze krytycznej. Tk - temp. końcowa, Tp - temp. początkowa, Ts - temp. skoku
Rezystancja termistora:
gdzie: A - stała, B - stała materiałowa: 1000-6000K, RT1 - rezystancja w temperaturze T
Termistory PTC produkowane są w podobny sposób jak NTC, ale ich podstawą jest BiTiO3 domieszkowany różnymi związkami. Termistory PTC stosuje się jako zabezpieczenia przeciwko nadmiernemu prądowi.
2 .Schemat stanowiska pomiarowego:
3. Wyniki pomiarów.
minuty |
t1 [st. C] |
r1 [k Ohm] |
t2 [st. C] |
r2 [k Ohm] |
1 |
24,1 |
0,97 |
13,1 |
7,46 |
2 |
25,9 |
0,98 |
16,6 |
7,39 |
3 |
27,7 |
0,99 |
17,8 |
6,86 |
4 |
29,5 |
1 |
21 |
5,88 |
5 |
31,1 |
1,01 |
22,8 |
5,38 |
6 |
32,8 |
1,02 |
24,8 |
4,99 |
7 |
34,3 |
1,04 |
26,7 |
4,65 |
8 |
36,2 |
1,05 |
28,7 |
4,33 |
9 |
37,8 |
1,06 |
30,4 |
4,06 |
10 |
39,6 |
1,07 |
32,4 |
3,79 |
11 |
41,1 |
1,09 |
34 |
3,56 |
12 |
42,8 |
1,1 |
35,9 |
3,33 |
13 |
44,5 |
1,11 |
37,6 |
3,14 |
14 |
46 |
1,12 |
39,4 |
2,95 |
15 |
47,8 |
1,14 |
41 |
2,78 |
16 |
49,3 |
1,15 |
42,7 |
2,62 |
17 |
50,9 |
1,16 |
44,4 |
2,48 |
18 |
52,3 |
1,17 |
46 |
2,34 |
19 |
53,9 |
1,19 |
47,4 |
2,22 |
20 |
55,5 |
1,2 |
49,2 |
2,1 |
21
