3
PODSTAWOWE ZNAKI I SKRÓTY WOJSKOWE
3.1. Stanowiska (punkty) dowodzenia (kierowania)∗
Znak taktyczny |
Oznaczenie znaku |
|
|
|
Stanowisko kierowania obroną państwa. SKP - stanowisko kierowania premiera. |
|
|
|
Stanowisko kierowania ministra obrony narodowej na SKP. Znak ze skrótem: NW SZ - stanowisko dowodzenia naczelnego wodza SZ RP. |
|
|
|
Stanowisko dowodzenia okręgu wojskowego Znak ze skrótem: MW - stanowisko dowodzenia marynarki wojennej, SP - stanowisko dowodzenia sił powietrznych. Znak ze skrótem nazwy ministerstwa (z wyjątkiem MON) oznacza stanowisko kierowania tego resortu. |
|
|
|
Ośrodek dowodzenia lotnictwem na stanowisku dowodzenia okręgu wojskowego. |
Znak taktyczny |
Oznaczenie znaku |
|
|
|
Stanowisko dowodzenia i korpusu. Znak ze skrótem: KOP - stanowisko dowodzenia korpusu obrony powietrznej; KL - stanowisko dowodzenia korpusu lotniczego; KGPolic - stanowisko kierowania komendy głównej policji; KGŻW - stanowisko dowodzenia komendy głównej żandarmerii wojskowej; KGSR - stanowisko kierowania komendy głównej straży granicznej; DGPKP - dyrekcja generalna PKP; DDP - generalna dyrekcja dróg publicznych. |
|
|
|
Warmińsko-Mazurski Oddział Straży Granicznej |
|
|
|
Stanowisko dowodzenia dywizji. Znak ze skrótem: DL - stanowisko dowodzenia dywizji lotniczej; FOW - stanowisko dowodzenia flotylli obrony wybrzeża; RSzW - stanowisko regionalnego sztabu wojskowego (WSzW); KWPSPoż - stanowisko kierowania komendy wojewódzkiej straży pożarnej. |
|
|
|
Powietrzny Punkt Dowodzenia (PPD) 1 Dywizji Zmechanizowanej na śmigłowcu. |
|
|
|
Stanowisko dowodzenia brygady. Znak ze skrótem: WŻW - stanowisko dowodzenia wydziału żandarmerii wojskowej; LoGU - stanowisko dowodzenia lotniskowcowej grupy uderzeniowej; BM - stanowisko dowodzenia bazy morskiej |
|
|
|
Stanowisko dowodzenia pułku. Znak z odpowiednimi skrótami dla oddziałów zmechanizowanych, desantowo-szturmowych, desantowych , lotnictwa, marynarki wojennej, logistycznych, żandarmerii wojskowej, stanowisk kierowania organów samorządu. Znak ze skrótem: KG - stanowisko kierowania komendy garnizonu; POT - stanowisko dowodzenia pułku obrony terytorialnej. |
Znak taktyczny |
Oznaczenie znaku |
|
|
|
Stanowiska dowódczo-obserwacyjne batalionu (dywizjonu). Znak z odpowiednimi skrótami dla pododdziałów zmechanizowanych, desantowo-szturmowych, desantowych, lotnictwa, marynarki wojennej, rozpoznawczych, logistycznych, żandarmerii wojskowej, OT, straży pożarnej, KWW. |
|
|
|
Stanowisko dowódczo-obserwacyjne 1 kompanii (z jedną kreską - dowódcy plutonu. Znak z odpowiednimi skrótami dla pododdziałów zmechanizowanych, czołgów, desantowo-szturmowych, rozpoznawczych, żandarmerii wojskowej, logistycznych. |
|
|
|
Stanowisko dowódczo-obserwacyjne (wóz dowodzenia) dowódcy 1 kompanii piechoty na BWP i kompanii czołgów w marszu. Na innym sprzęcie - z właściwymi i opisem (z jedną kreską dowódcy plutonu). |
|
|
|
Punkt obserwacyjno-dowódczy 1 pułku zmechanizowanego. Znak z kropką wewnątrz trójkąta oznacza punkt kierowania ogniem. |
|
|
|
Obserwator. |
|
|
|
Punkt obserwacji (trzeciej grupy rozpoznawczej). |
3.2. Marsz, ubezpieczenie wojsk i regulacja ruchu
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Kolumna marszowa (znak ogólny). |
|
|
|
Kolumna marszowa batalionu czołgów (kompanii i plutonu odpowiednio z dwiema i jedna kreską). Inne pododdziały - z odpowiednimi znakami sprzętu. |
|
|
|
Kolumna marszowa bliżej nieokreślonej jednostki (pięć BWP, trzy czołgi, sześć samobieżnych haubic) w oznaczonym czasie. |
Znak taktyczny |
Oznaczenie znaku |
|
Kolumna marszowa zatrzymana (znak ogólny) |
|
|
|
Przewóz wojsk koleją. |
|
|
|
Patrol. Znak ten ze skrótem: PCz - patrol czołowy; PB - patrol boczny; PR - patrol rozpoznawczy lub innym odpowiednim skrótem.
|
|
|
|
Trasa patrolowania patrolu pieszego 1 kompanii piechoty. |
|
|
|
Regulujący. Znak ten ze skrótem: PRR - posterunek regulujący ruchu; PP - posterunek policji; PSPO - posterunek służby porządkowo- ochronnej.
|
3.3. Rozmieszczenie wojsk
Znak taktyczny |
Oznaczenie znaku |
|
|
|
Rejon zajęty przez wojska (znak ogólny). Związek operacyjny, taktyczny, oddział i pododdział oznacza się odpowiednim skrótem. Przed opisem lub nad nim można rysować znak sprzętu, w który wyposażony jest związek taktyczny, oddział, pododdział.
|
|
|
|
Rejon planowany do zajęcia przez wojska w oznaczonym czasie (znak ogólny). Pozostałe zasady - jak wyżej. |
|
|
|
Rejon zastrzeżony. |
|
|
|
Rejon lądowania desantu spadochronowego z podaniem składu i terminu lądowania. |
|
|
|
Punkt zrzutu desantu spadochronowego. |
|
|
|
Punkt zrzutu środków materiałowych. |
|
|
|
Wychodzenie batalionu z rejonu z podaniem terminu wyjścia (związku taktycznego, oddziału, pododdziału z odpowiednimi znakami i skrótami). |
|
|
|
Linia rozgraniczenia pomiędzy korpusami (strefami operacyjnymi flot) - granica strefy obrony MW. |
|
|
|
Linia rozgraniczenia pomiędzy dywizjami (flotyllami). |
|
|
|
Linia rozgraniczenia pomiędzy brygadami. |
|
|
|
Linia rozgraniczenia pomiędzy pułkami. |
|
|
|
Linia rozgraniczenia pomiędzy batalionami (dywizjonami) - pomiędzy kompaniami (bateriami) - jedna kreska. |
|
|
|
Linia styczności wojsk. |
|
|
|
|
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Położenie wojsk w różnym czasie (znak ogólny). Można rysować z odpowiednimi znakami lub kolorami. |
|
|
|
Rubież zajmowana przez pododdziały (oddziały) - rubież obrony, rubież ogniowa, stanowisko ogniowe. Można rysować z odpowiednimi znakami i skrótami. |
|
|
|
Zatrzymanie wojsk na rubieży. |
|
|
|
Wycofanie wojsk z zajmowanej rubieży |
|
|
|
Planowane zajęcie przez pododdziały (oddziały) rubieży w natarciu (przejście do obrony). |
|
|
|
Rejon obrony oddziału (pododdziału) znak ogólny. |
|
|
|
Planowany punkt oporu kp z uwzględnieniem rubieży obrony plutonów. |
|
|
|
Czołg na stanowisku ogniowym |
|
|
|
Zasadzka czołgowa (BWP z odpowiednim znakiem). |
|
|
|
Pas ognia. |
|
|
|
Granica zapasowego sektora ognia. |
|
|
|
Główny wysiłek obrony (na prawym skrzydle).
|
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Ześrodkowanie ognia kompanii. |
|
|
|
Rubież (odcinek) ognia zaporowego kompanii z podaniem numeru oraz odcinków ognia plutonów. |
|
|
|
Czołg. |
|
|
|
Czołg z trałem (wewnątrz znaku typ trału): K - koleinowy; N - naciskowy; Ł - łańcuchowy; E - elektromagnetyczny. |
|
|
|
Bojowy wóz piechoty (BWP). |
|
|
|
Bojowy wóz opancerzony (BWO). |
|
|
|
Transporter opancerzony kołowy.
Transporter opancerzony gąsienicowy. |
|
|
|
Transporter opancerzony pływający. |
|
|
|
Samochód (w odpowiednim kolorze dla rodzajów wojsk, służb i formacji zmilitaryzowanych). |
|
|
|
Motocykl. |
|
|
|
Ręczny karabin maszynowy. |
|
|
|
Ciężki karabin maszynowy (uniwersalny). |
|
|
|
Ręczny granatnik przeciwpancerny. |
|
|
|
Automatyczny granatnik przeciwpancerny. |
3.5. Wojska rakietowe i artyleria
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Wyrzutnia rakiet: 1 - operacyjno-taktycznych; 2 - taktycznych. |
|
|
|
Wyrzutnia artylerii rakietowej (znak ogólny). |
|
|
|
Armata (znak ogólny). |
|
|
|
Armata przeciwpancerna (znak ogólny). |
|
|
|
Haubica (znak ogólny). |
|
|
|
Haubica samobieżna: 1 - podwozie gąsienicowe; 2 - podwozie kołowe. |
|
|
|
Moździerz (znak ogólny). |
|
|
|
Moździerz małego kalibru (do 100 mm). |
|
|
|
Moździerz średniego kalibru (powyżej 100 mm). |
|
|
|
Wyrzutnia PPK - zestaw przenośny. |
|
|
|
Wyrzutnia PPK na transporterze opancerzonym. |
|
|
|
Ciężki granatnik przeciwpancerny. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Bateria artylerii rakietowej. 1dar, 2pa, na SO. |
|
|
|
Armata, haubica, wyrzutnia PPK, na SO w okopie (ukryciu). |
|
|
|
|
|
Rubież ogniowa dywizyjnego odwodu ppanc (znak wg klasy sprzętu). Licznik - numer rubieży. Mianownik - odległość od rubieży i czas na osiągnięcie gotowości.
|
|
|
|

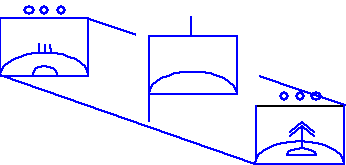

Rejon stanowisk ogniowych dywizjonu artylerii z podaniem rozmieszczenia baterii (inny sprzęt z odpowiednim znakiem). |
|
|
|
Bateria artylerii samobieżnej na SO z wyznaczonymi stanowiskami zapasowymi. Licznik - numer ZSO. Mianownik - numer baterii. |
|
|
|
Pluton moździerzy. Kompania wsparcia na SO. |
|
|
|
Rejon ześrodkowania (wyjściowy) 3 kwsp. |
|
|
|
Rubież bezpieczeństwa od wybuchów pocisków artylerii (występy trójkąta w strone wybuchu pocisków. 400 m - oddalenie rubieży w metrach. |
|
|
|
Ześrodkowanie ognia artylerii z podaniem odcinka. Znak przekreślony - zadanie wykonane. |
|
|
|
Stały ogień zaporowy. |
|
|
3.6. Wojska obrony przeciwlotniczej
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Ugrupowanie bojowe baterii przeciwlotniczej o składzie mieszanym z podaniem stanowiska dowódczo-obserwacyjnego, plutonów ogniowych (rakiet, artylerii - z odpowiednim znakiem).
|
|
|
|
1 bateria rakiet plot bliskiego zasięgu wyposażona w przeciwlotnicze rakietowe wozy bojowe na SO. |
|
|
|
Bateria plot. o składzie mieszanym (artylerii przeciwlotniczej małego kalibru i rakiet plot bliskiego zasięgu) na SO. |
|
|
|
Ugrupowanie bojowe plutonu przeciwlotniczego o składzie mieszanym z podaniem stanowiska dowódczo-obserwacyjnego. |
|
|
|
Pluton rakiet plot bliskiego zasięgu wyposażony w przenośne zestawy rakietowe na SO. |
|
|
|
Posterunek obserwacyjny przestrzeni powietrznej. |
|
|
|
Wędrowny pododdział plot. Znak taktyczny pododdziału stosownie do szczebla i rodzaju sprzętu.
|
|
|
|
Drużyna rakiet plot bliskiego zasięgu wyposażona w przenośne zestawy rakietowe na SO. |
|
|
|
Zestaw plot: 1 - bliskiego zasięgu; 2 - małego zasięgu; 3 - średniego zasięgu; 4 - dużego zasięgu.
|
|
|
|
Armata plot: 1 - do 25 mm; 2 - powyżej 25 mm. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Plot zestaw rakietowo-artyleryjski. |
|
|
|
|
|
Plot. zestaw rakietowo-artyleryjski na podwoziu gąsienicowym. Na podwoziu kołowym z odpowiednim znakiem. Obok znaku opis typu zestawu. |
|
|
|
Samobieżna wyrzutnia (zestaw) rakiet plot średniego zasięgu na podwoziu gąsienicowym. |
|
|
|
Plot zestaw rakietowy bliskiego zasięgu ze stacja naprowadzania rakiet. |
|
|
|
Samobieżna armata plot małego kalibru na podwoziu gąsienicowym. |
|
|
|
Plot. karabin maszynowy. |
|
|
3.7. Wojska inżynieryjne
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Przeciwpancerne pole minowe ustawione przez OZap. |
|
|
|
Przeciwpancerne pole minowe ustawione sposobem narzutowym przez śmigłowiec. |
|
|
|
Rów strzelecki umieszczany na schematach). |
|
|
|
Szczelina (odcinek rowu) przykryta. |
|
|
|
Mina przeciwpiechotna z opisem typu miny: O - okrężnego rażenia; K - kierunkowego rażenia; F - fugasowe. |
|
|
|
Mina przeciwpancerna (przeciwdesantowa). |
|
|
|
Mina o działaniu kierunkowym. |
|
|
|
Mina przeciwpancerna ustawiona na nieusuwalność - nierozbrajalna. |
|
|
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Mina narzutowa: 1 - przeciwpiechotna, 2 - przeciwpancerna. |
|
|
|
Zapora inżynieryjna W liczniku: - nr i skrót ZO (ZT, oddz.) - 20D; - nr zapory - 0205; - typ zapory - M (minowa), F (fortyfikacyjna), W (wodna). W mianowniku: - typ użytych środków - TM-62M; - głębokość zapory w km - 0.4; - długość zapory w km - 1.5; czas ustawienia. Wewnątrz znaku umieszcza się symbol użytych środków inżynieryjnych. |
|
|
|
Przeciwpiechotne pole minowe. Opis jak wyżej. |
|
|
|
Kierowane przeciwpancerne pole minowe. |
|
|
|
Rów przeciwczołgowy. |
|
|
|
Skarpa (przeciwskarpa). |
|
|
|
Zawała (barykada). |
|
|
|
Słupy przeciwczołgowe: M - metalowe; D - drewniane; ŻB - żelbetonowe |
|
|
|
Jeże: M - metalowe; B - betonowe; D - drewniane; K - kamienne. |
|
|
|
Zapory drutowe: W - walec kolczasty; M - sieć małowidoczna; P - potykacze. |
|
|
|
Kozły. |
|
|
|
Węzeł zapór i niszczeń. |
|
|
|
Niszczenia. 1 - obiekt przygotowany do zniszczenia. 2 - obiekt częściowo zniszczony. 3 - obiekt całkowicie zniszczony.
|
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
|
|
Grupa min. |
|
|
|
Przejścia w zaporach, strefach i rejonach zniszczeń. W liczniku: - wykonawca; - numer przejścia. W mianowniku: - szerokość w km; - długość w km. |
|
|
|
Przeciwpancerne pole minowe ustawione przez Ozap. |
|
|
|
Przeciwpancerne pole minowe ustawiane sposobem narzutowym przez śmigłowiec. |
|
Czołg saperski. |
|
|
|
|
|
Most towarzyszący na podwoziu czołgowym z opisem nośności w tonach. |
|
|
|
Most towarzyszący na samochodzie z opisem nośności w tonach z przyczepą. |
|
|
|
Park pontonowy: PP-64 - typu „Wstęga”; MPP-71 - morski park pontonowy. |
|
|
|
Prom samobieżny na podwoziu gąsienicowym. |
|
|
|
Transporter pływający inżynieryjny na podwoziu gąsienicowym. |
|
|
|
Maszyna inżynieryjna na podwoziu kołowym z opisem typu: KS - koparka samochodowa; ŻS - żuraw samochodowy; ŻD - żuraw dużego udźwigu; Z - zgarniarka samochodowa; R - równiarka samojezdna; SŁ - spycharko-ładowarka. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
|
|
Maszyna inżynieryjna na podwoziu gąsienicowym z opisem: S - spycharka; BAT - spycharka szybkobieżna ciężka; MID - maszyna inżynieryjno-drogowa; BTM - koparka rowów strzeleckich; MDK - koparka rotacyjna do wykopów. |
|
|
|
Kuter holowniczy z opisem: KH - holowniczy; KR - rozpoznawczy. |
|
|
|
Łódź z silnikiem zaburtowym: ŁS - łódź saperska; ŁD - łódź desantowa; ŁR - łódź rozpoznawcza. |
|
|
|
Oddział (grupa) torująca (na śmigłowcu i transporterze). |
|
|
3.8. Wojska obrony przeciwchemicznej
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Planowany rejon zabiegów specjalnych z podaniem gotowości i czasu osiągnięcia. |
|
|
|
Rejon rozwinięcia punktu zabiegów specjalnych z podaniem sił, stopnia gotowości i czasu jej osiągnięcia. |
|
|
|
Planowane odkażanie drogi (przejścia) z podaniem sił i czasu rozpoczęcia odkażania. Odkażony odcinek - linia ciągła. |
|
|
|
Punkt zbiórki skażonego umundurowania z podaniem szczebla podporządkowania. |
|
|
|
Przewidywane strefy skażeń po awarii (zniszczeniu) elektrowni jądrowej: M - strefa zagrożenia promieniotwórczego; A - strefa umiarkowanego skażenia; B - strefa silnego skażenia; C - strefa niebezpiecznego skażenia; D - strefa szczególnie niebezpiecznego skażenia. |
|
|
|
Rubież rozwinięcia pododdziału miotaczy ognia (bezodrzutowych). |
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
|
|
Instalacja wojsk obrony przeciwchemicznej. Znak ten ze skrótem: IRS - instalacja rozlewcza na samochodzie; WUS - wysokowydajne urządzenie do zabiegów specjalnych; AGW - instalacja do odkażania umundurowania; GD - generator dymu. |
|
|
|
Instalacja wojsk obrony przeciwchemicznej na przyczepie. Znak ten ze skrótem: UG - urządzenie grzejne; GD - generator dymu. |
|
|
|
Strumieniowy miotacz ognia. |
|
|
|
|
|
Bezodrzutowy (rakietowy) miotacz ognia. |
|
|
|
|
|
Czołg z termiczną aparaturą dymotwórczą. |
|
|
|
Strefa skażenia TSP: rozpoznanie rejonu występowania par TSP. Zaznaczono obiekt stanowiący źródło skażenia. |
|
|
|
Rejon zakażony środkami biologicznymi (objęty chorobą zakaźną). |
|
|
3.9. Wojska łączności
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Polowy węzeł łączności stanowiska dowodzenia. |
|
|
|
Wóz dowodzenia (wóz dowódczo-sztabowy, aparatownia łączności) na samochodzie. Wewnątrz znaku - typ wozu lub aparatowni. |
|
|
|
Wóz dowodzenia (wóz dowódczo-sztabowy, aparatownia łączności) na transporterze opancerzonym. Wewnątrz znaku - typ wozu lub aparatowni. |
|
|
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Środek dowodzenia: 1 - na czołgu; 2 - na BWP. |
|
|
|
Łącznica (wewnątrz znaku typ łącznicy). |
|
|
|
Radiostacja średniej mocy z podaniem typu radiostacji. |
|
|
|
|
|
Radiostacja małej mocy z podaniem typu. |
|
|
|
Radiotelefon z podaniem typu. |
|
|
|
Nadajnik radiowy z podaniem mocy w kW i zakresu fal. |
|
|
|
Odbiornik radiowy z podaniem typu odbiornika. |
|
|
|
Stacja radioliniowa z podaniem typu. |
|
|
|
Punkt retlanslacyjny. Opis wewnątrz znaku: P - powietrzny; N - naziemny; O - na okręcie. |
|
|
|
1 - Łączność telefoniczna nieutajniona 2 - Łączność telefoniczna utajniona do przekazywania informacji o klauzuli „POUFNE”. 3 - Łączność telefoniczna utajniona do przekazywania informacji o klauzuli „TAJNE”.
|
|
|
|
Kurs pocztowy (marszruta). |
|
|
|
Mikrokomputer. |
|
|
3.10. Wojska lotnicze i obrony powietrznej
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Samolot myśliwski. |
|
|
|
Samolot myśliwsko-bombowy. |
|
|
|
Samolot szturmowy. |
|
|
|
Samolot bombowy. |
|
|
|
Samolot rozpoznawczy bezpilotowy. |
|
|
|
Samolot łącznikowy. |
|
|
|
Samolot ratownictwa lotniczego (sanitarny). |
|
|
|
Samolot transportowy. |
|
|
|
Samolot desantowy. |
|
|
|
Śmigłowiec wielozadaniowy. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
|
|
Śmigłowiec desantowy. |
|
|
|
Śmigłowiec szturmowy. |
|
|
|
Śmigłowiec transportowy.
|
|
|
|
Lotnisko. |
|
|
|
Lądowisko. |
|
|
|
Wodowisko. |
|
|
|
Lądowisko dla śmigłowców. |
|
|
|
Lotnisko trawiaste. |
|
|
|
Drogowy odcinek lotniskowy. |
3.11. Rozpoznanie
Znak taktyczny NATO |
Oznaczenie znaku |
|
Posterunek obserwacyjny (obok znaku opis szczebla przynależności).
|
|
Ruchomy posterunek obserwacyjny - batalionowy. |
|
Patrol rozpoznawczy nr 3 i 2 pz z podaniem terminu. PR - patrol rozpoznawczy; SPR - samodzielny patrol rozpoznawczy. Skrót wewnątrz znaku: T - na transporterze; Cz - na czołgach; M - na motocyklach; S - na samochodach; P - pieszy.
|
|
Bojowy patrol rozpoznawczy. |
|
Pododdział przeszukujący teren. |
|
Pododdział wyznaczony do wykonania wypadu (napadu). |
|
Pododdział wykonujący zasadzkę. |
|
Pododdział wyznaczony do prowadzenia patrolowania. |
|
Grupa rozpoznawcza z podaniem numeru grupy, przynależności i terminu. |
|
Miejsce zdobycia jeńca z podaniem czasu i jego przynależności. |
|
Miejsce znalezienia zabitego z podaniem czasu i jego przynależności.
|
|
Miejsce i czas zdobycia dokumentów. |
|
Płetwonurek. |
|
Dozór, numer i odległość do niego w metrach. |
|
Strefa rozpoznania. |
|
Rejon zastrzeżony do prowadzenia rozpoznania. |
|
Rejon szczególnej uwagi. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
Artyleryjski punkt obserwacyjny 2 dywizjonu i pułku artylerii.
|
|
Inżynieryjny patrol rozpoznawczy (obok znaku podaje się również szczebel przynależności).
|
|
Samodzielny inżynieryjny patrol rozpoznawczy. |
|
Posterunek obserwacji skażeń. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
Trasa naziemnego rozpoznania skażeń. |
|
Grupa specjalna (GS), kadrowa grupa specjalna (KGS), grupa specjalna płetwonurków (GSP).
|
|
Zwiadowca grupy specjalnej, litera wewnątrz znaku oznacza funkcję. |
|
Rejon pozostawienia GS. |
|
Punkt do załadowania na środki transportowe GS. |
|
Lotnisko załadowania GS na samoloty (z literą Z obok znaku - zapasowe). |
|
Trasa przenikania grupy specjalnej.
|
|
Zrzutowisko GS (zapasowe z literą Z. Opis w liczniku: - numer, rodzaj i odległość GS. Opis w mianowniku: - czas lądowania. W zależności od środka przerzutu odpowiedni znak zamiast spadochronu.
|
|
Zrzutowisko zasobników towarowych (zapas z literą „Z”) |
|
Lądowisko GS na wybrzeżu. W liczniku: - numer, rodzaj i odległość GS; W mianowniku: - czas lądowania.
|
Znak taktyczny NATO |
Oznaczenie znaku |
|
Punkt zbiórki GS (zapasowy z literą „Z”). |
|
Punkt zrzutu GS z samolotu na spadochronach.
|
|
Punkt kontaktowy GS. Opis w liczniku: - dni miesiąca. Opis w mianowniku: - godziny. |
|
Baza GS.
|
|
Schowek (skrytka). |
|
Rejon działania GS (planowany linią przerywaną). W liczniku: - numer i rodzaj grupy. W mianowniku: - czas rozpoczęcia działania.
|
|
Zadania grypy specjalnej. |
|
Korytarz powietrzny i kierunek przelotu przez linię frontu. |
|
Punkt obserwacyjny grupy specjalnej. |
|
Patrolowanie GS. |
|
Napad GS. |
Znak taktyczny NATO |
Oznaczenie znaku |
|
Zasadzka GS. |
|
Mylenie GS. |
|
Najście GS. |
|
Miejsce wykonania akcji dywersyjnej, rodzaj zniszczonego obiektu - odpowiednim znakiem.
|
|
Fotografowanie obiektu przez GS. |
|
Punkt wyczekiwania GS na połączenie z wojskami własnymi (na ewakuację). |
|
Bojowy wóz rozpoznawczy. |
|
Gąsienicowy transporter rozpoznawczy. |
|
Kołowy transporter rozpoznawczy.
|
|
Samochód rozpoznawczy.
|
3.12. Maskowanie
Znak taktyczny NATO |
Oznaczenie znaku |
|
Pozorny okop na sprzęt. |
|
Odbijacze kątowe: - liczba odbijaczy; - typ odbijacza; - M - duży odbijacz kątowy; - D - mały odbijacz kątowy.
|
|
Rejon ześrodkowania wojsk zamaskowany przy użyciu środków maskowniczych. |
|
Zamaskowany odcinek drogi.
|
|
Maska pionowa.
|
|
Most pozorny wykonany przy użyciu odbijaczy kątowych. |
|
Przeciwradiolokacyjna maska-ekran.
|
|
Maska pozioma. |
|
Zasłona dymna liniowa na rubieży zadymiania. W liczniku: - wykonawca; - A - artyleria; - L - lotnictwo; - rodzaj środka dymienia; - Ś- świeca. W mianowniku: - czas zadymiania.
|
|
Zasłona dymna powierzchniowa. |
4.13. Logistyka
Znak taktyczny NATO |
Oznaczenie znaku |
|
Pododdział (oddział)zaopatrzenia - znak ogólny.
|
|
Pododdział (oddział) techniczny - znak ogólny.
|
|
Pododdział (oddział) medyczny - znak ogólny. |
|
Punkt opatrunkowy szczebla taktycznego.
kpo - kompanijny punkt opatrunkowy
bpo - batalionowy punkt opatrunkowy
ppo - pułkowy punkt opatrunkowy
BPO - brygadowy punkt opatrunkowy
DPO - dywizyjny punkt opatrunkowy |
Znak taktyczny NATO |
Oznaczenie znaku |
|
Punkt zaopatrywania szczebla taktycznego.
kzp - kompanijny punkt zaopatrywania
bpz - batalionowy punkt zaopatrywania
BPZ - brygadowy punkt zaopatrywania
DPZ - dywizyjny punkt zaopatrywania
|
|
PZUS - punkt zbiórki uszkodzonego sprzętu.
|
|
Patrol rozpoznania technicznego na samochodzie.
|
|
POT - punkt obserwacji technicznej. |
|
Punkt pomocy technicznej (PPT). |
∗ Wysunięte zapasowe, pomocnicze, centralne, zapasowe centralne stanowiska dowodzenia oznacza się takimi samymi znakami jak stanowisko dowodzenia z odpowiednimi skrótami pod znakiem, np.: WSD, ZSD, PSD, CSD, ZCSD.
70 4. Podstawowe znaki i skróty...
__________________________________________________________________________________________
3. Podstawowe znaki i skróty... 71
__________________________________________________________________________________________
Wyszukiwarka
