Egzamin zadania v2, MEiL, [NW 125] Podstawy konstrukcji maszyn II, Egzaminy



Zadanie 1:

Pokazane na rysunku złącze łączy z jednej strony jedną blachę (1) z dwoma jednakowymi blachami (2) i (3). Grubości blach są jednakowe i wynoszą g = 1,5 mm. Szerokość blach a = 30 mm, długość zakładki b = 35 mm. Siła rozciągająca F = 2 kN przenoszona jest przez n = 4 jednakowe śruby rozmieszczone w otworach umieszczonych w narożach prostokąta x t = 14 x 15 mm jak na rysunku. Dopuszczalne naprężenia dla materiału śrub wynoszą: napr. tnące kt = 150 MPa; napr. rozciągające kr = 300 MPa; naciski na powierzchnię pn = 200 MPa. Wsp. tarcia pomiędzy wszystkimi kontaktującymi się powierzchniami przyjąć μ = 0,1. Blachy potraktować jako nieskończenie wytrzymałe i nieskończenie sztywne. Dobrać:

  1. minimalną średnicę trzpieni śrub d zakładając, że złącze wykonano za pomocą śrub pasowanych;

  2. minimalny wymiar śrub M zakładając, że złącze wykonano za pomocą śrub luźnych. Wymiary dopuszczalnych gwintów podano w tabeli.

d

M4x0,7

M4x0,5

M5x0,8

M5x0,5

M6x1

M6x0,75

M6x0,5

d1

3,242

3,459

4,134

4,459

4,918

5,188

5,459

d2

3,545

3,675

4,480

4,675

5,351

5,513

5,675

d3

3,141

3,387

4,019

4,387

4,773

5,080

5,387

0x08 graphic
0x08 graphic

0x01 graphic

Zadanie 2:

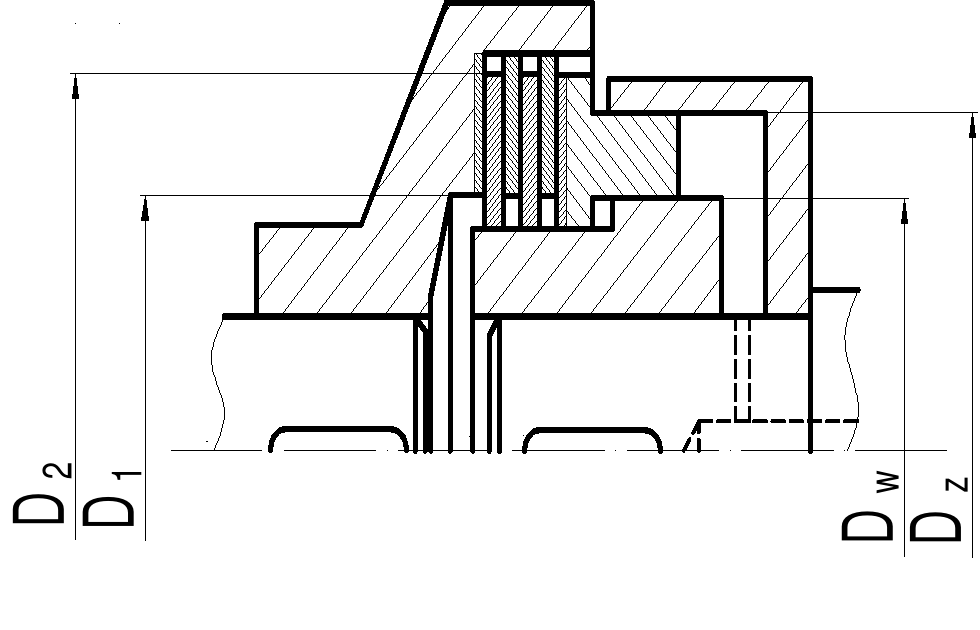

Sprzęgło wielopłytkowe z napędem hydraulicznym służy do rozpędzania maszyny o momencie bezwładności I2 = 5 Nm2 i momencie oporów ruchu M2. Współczynnik tarcia na powierzchniach ciernych płytek wynosi μ = 0,16. Tarcie na wszystkich pozostałych powierzchniach pominąć. Wyznaczyć:

  1. Ciśnienie p w instalacji hydraulicznej uruchamiającej sprzęgło, przy którym maksymalny moment przenoszony przez sprzęgło wynosi Ms = 400 Nm.

  2. Dopuszczalną wartość momentu oporu ruchu maszyny M2, jeżeli podczas rozruchu przyrost temperatury sprzęgła nie może przekroczyć ΔT = 10ºC. Prędkość obrotowa silnika n1 = 2400 obr/min, masa podgrzewanych elementów m = 2 kg, ciepło właściwe tych elementów c = 0.45 kJ/kgºC.

0x08 graphic

0x08 graphic

Zadanie 3:

Wał obciążony stałą siłą wzdłużną W = 1330 N oraz poprzeczną F = 9000 N, podparty dwoma jednakowymi łożyskami kulkowymi typu 6307 o nośności statycznej C0 = 19 000 N i dynamicznej C = 33 200 N, obraca się ze stałą prędkością obrotową n = 2000 obr/min. Obliczyć:

  1. 0x08 graphic
    siły reakcji działające na łożysko 1 (wzdłużna W1 oraz poprzeczna F1) oraz łożysko 2 (wzdłużna W2 i poprzeczna F2) jeżeli wymiary definiujące położenie punktu przyłożenia sił zewnętrznych W
    i F wynoszą odpowiednio: a = 120 mm, b = 240 mm;

  2. prawdopodobieństwo bezawaryjnej pracy całego urządzenia P (układu dwóch łożysk) w czasie Ls = 2500 h.

UWAGA: zwrócić uwagę na warunki pracy łożysk

średnica płytek: wewnętrzna: D1 = 68 mm

zewnętrzna: D2 = 112 mm

średnica tłoka: : wewnętrzna: Dw = 68 mm

zewnętrzna: Dz = 100 mm

2

3

1

F

0x01 graphic

F

0x01 graphic
