BADANIA TERMOELEKTRYCZNE

Termoelektryczny przyrząd pomiarowy TSA służy do badań nieniszczących i kontrolowania wyrobów ze stali narzędziowej, stopowej i szybkotnącej.Za jego pomocą można przeprowadzić analizę porównawczą składu dendrytycznego lub struktury przebadanych stopów.

Dzięki temu urządzeniu możemy rozróżniać gatunki nieznanych stali w celu ich identyfikacji, wykrywanie niejednorodności materiału oraz kontrolowanie i ocena zmiany struktury lub składu chemicznego danego materiału.

Stosowanie przyrządu wymaga stosowania pewnych zasad w celu przeprowadzenia prawidłowych pomiarów. Należy pamiętać aby próbki nie przekraczały swoich rozmiarów 50x50x50mm, a także aby stykały się z elektrodą w czasię pracy urządzenia. Wnioski są takie iż ,muszą one być równoległe i płaskie. Urządzenie to wykorzystuje zjawisko Seebecka które jest jednym ze zjawisk ,termoelektrycznych.

Zjawisko Seebecka powstawanie siły elektromotorycznej w obwodzie elektrycznym utworzonym z dwu różnych metali o spojeniach utrzymanych w różnych temperaturach .

Siłę termoelektryczną, wytworzoną w skutek różnicy temperatur T1 i T2 (T1 , T2), można wyrazić wzorem:

gdzie:

E_ab - siła termoelektryczna

a_ab - współczynnik siły termoelektrycznej dla badanej pary materiałów A i B,

T1 i T2 - temperatury złącz.

Wielkości a_ab i E_ab mają charakter względny i dotyczą danej kombinacji materiałów lub jednego z nich względem drugiego.

Siła termoelektryczna bezwzględna jest cechą charakterystyczną danego metalu.

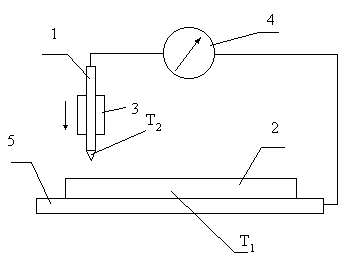

Zasady termoelektrycznej metody badawczej:

1. elektroda kontaktowa

2. przedmiot badany

3. grzejnik elektryczny

4. przyrząd pomiarowy

5. metalowa podstawa stanowiąca element łączący

T2 temperatura miejsca styku

T1 temperatura otoczenia.

Grzejnik elektryczny wytwarza potrzebną różnicę temperatur. Elektroda (wykonana z materiału przyjętego za odniesienie) styka się z materiałem badanym . Z chwilą zetknięcia się elektrody z badanym materiałem zostaje wytworzona siła termoelektryczna, której wartość ukazuje przyrząd pomiarowy

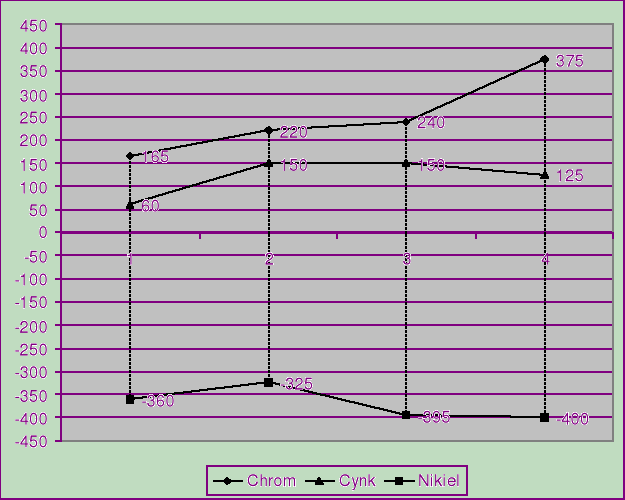

Cr 10	33*5 μV	165	Ni 10	72*5 μV	360	Zn 10	12*5 μV	-60
Cr 20	44*5 μV	220	Ni 20	65*5 μV	325	Zn 20	30*5 μV	-150
Cr 30	48*5 μV	240	Ni 30	79*5 μV	395	Zn 30	30*5 μV	-150
Cr 40	74*5 μV	375	Ni 40	80*5 μV	400	Zn 40	25*5 μV	-125

---
