Temat ćwiczenia: Jednokierunkowy prostownik sześciofazowy (półokresowy) i prostownik z dławikiem wyrównawczym. |
Data wykonania 6.03.97 |
Ocena
|
|||
I. Schemat pomiarowy:
Gdzie:
A1- amperomierz ME, mierzy wartość średnią prądu jednej diody.
A2- amperomierz EM, mierzy wartość skuteczną prądu jednej diody.
A3- amperomierz ME, mierzy wartość średnią prądu obciążenia Io.
A4- amperomierz EM, mierzy wartość skuteczną prądu obciążenia Isk.
V1- woltomierz EM, mierzy wartość skuteczną napięcia fazowego U.
V2- woltomierz EM, mierzy wartość skuteczną napięcia wyprostowanego Usk.
V1- woltomierz ME, mierzy wartość średnią napięcia wyprostowanego Uo.
V1- woltomierz do pomiaru skutecznej wartości napięcia tętnień Ut.
Lo- indukcyjność obciążenia.
Ro- rezystancja obciążenia.
R1- bocznik do obserwowania przebiegu prądu diody.
Osc.- oscyloskop katodowy, włączany kolejno między oznaczone punkty układu.
II. Pomiary napięć w stanie jałowym prostownika i obserwacja ich przebiegu na oscyloskopie.
U |
Uo |
Usk |
Ut |
t |
V |
V |
V |
V |
% |
33.5 |
1.35*U |
1.36*U |
|
Ut/Uo |
obliczone |
45.23 |
45.56 |
5.47 |
12.09 |
zmierzone |
51.9 |
52.5 |
1.94 |
3.7 |
III. Badanie charakterystyki zewnętrznej prostownika z obciążeniem rezystancyjno-indukcyjnym.
Pomiary wykonywaliśmy przy wprowadzonej dodatkowej niesymetrii w obwodzie uzwojenia pierwotnego transformatora.
Tabela pomiarowa:
Iskd |
A |
0.15 |
0.24 |
0.32 |
0.41 |
0.5 |
0.59 |
0.66 |
0.77 |
Iod |
A |
0.055 |
0.085 |
0.12 |
0.16 |
0.19 |
0.24 |
0.26 |
0.29 |
Isk |
A |
0.39 |
0.63 |
0.87 |
1.12 |
1.37 |
1.63 |
1.87 |
2.13 |
Io |
A |
0.4 |
0.62 |
0.86 |
1.1 |
1.35 |
1.62 |
1.86 |
2.1 |
Uo |
V |
51 |
51 |
50.5 |
50 |
50 |
49.5 |
49.5 |
49 |
Ut |
V |
2.05 |
2.15 |
2.22 |
2.3 |
2.37 |
2.45 |
2.55 |
2.6 |
Charakterystyka zewnętrzna prostownika z obciążeniem R-L
IV. Prostownik z dławikiem wyrównawczym.
Schemat pomiarowy:
Gdzie:
Tr.- transformator trójfazowy z podwójną gwiazdą we wtórnym uzwojeniu
Dł.- dławik wyrównawczy
V1- woltomierz EM, mierzy napięcie na dławiku Ud
V2- woltomierz ME, mierzy średnie napięcie wyprostowane Uo
V3- woltomierz EM, mierzy napięcie fazowe uzwojenia wtórnego
A1- amperomierz EM mierzy skuteczną wartość prądu diody Iskd
A2- amperomierz ME mierzy średnią wartość prądu diody Iod
A3- amperomierz ME mierzy średnią wartość prądu obciążenia Io
Osc.- oscyloskop katodowy
Tabela pomiarowa:
Iskd |
A |
0.25 |
0.22 |
0.18 |
0.14 |
0.1 |
0.08 |
0.05 |
0.045 |
0.035 |
0.022 |
Iod |
A |
0.455 |
0.395 |
0.34 |
0.275 |
0.22 |
0.17 |
0.14 |
0.125 |
01 |
0.05 |
Io |
A |
1.84 |
1.58 |
1.36 |
1.08 |
0.85 |
0.62 |
0.44 |
0.35 |
0.28 |
0.2 |
Uo |
V |
43.5 |
41.6 |
43.6 |
44 |
44 |
44.1 |
45.2 |
45.8 |
46 |
48 |
Udł |
V |
16.5 |
16.5 |
16.5 |
16.5 |
16.4 |
16.25 |
14.5 |
13.5 |
11 |
8.5 |
Isk |
A |
1.85 |
1.6 |
1.37 |
1.11 |
0.87 |
0.62 |
0.43 |
0.36 |
0.27 |
0.17 |
Ufsk |
V |
33.5 |
33.5 |
33.5 |
33.5 |
33.5 |
33.5 |
33.5 |
33.5 |
33.5 |
33.5 |

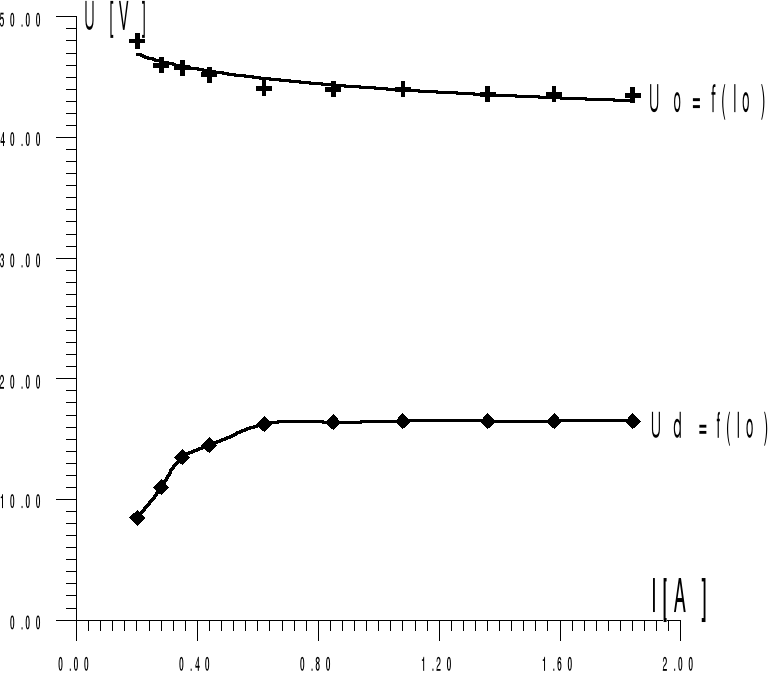

Charakterystyka zewnętrzna i zależność napięcia na dławiku od prądu obciążenia
V. Wnioski.
W punkcie pierwszym mierzyliśmy napięcia w stanie jałowym. Jak widać wartości zmierzone odbiegają dość znacznie od obliczonych. Wynika to z tego że użyte mierniki nie pozwalały na wystarczająco dokładny odczyt. Z pozostałych obserwacji wynika że zastosowanie dławika wyrównawczego powoduje w pewnym stopniu ustabilizowanie napięcia na obciążeniu. Samo napięcie na dławiku także pozostaje stałe przy pewnej wartości prądu. Poza tym jak wynika z obserwacji przebiegów prądu obciążenia, zastosowanie dławika powoduje wygładzenie tego prądu. Przebiegi te nie zostały zamieszczone ze względu na ich skomplikowany kształt wynikający z dodatkowej asymetrii układu zasilającego. Także zależności kąta komutacji nie udało nam się wyznaczyć z tego względu iż układ pomiarowy nie pozwalał na pełne obciążenie układu prostowniczego.
