Politechnika Lubelska |
Laboratorium Energoelektroniki |
||||
w Lublinie |
|
||||
Nazwisko: Burzec Jagiełło Białas |
Imię: Mariusz Magdalena Krzysztof |
Semestr VI |
Grupa ED. 6.3 |
Rok akad. 1996/97 |
|
Temat ćwiczenia: Jednokierunkowy prostownik sześciofazowy (półokresowy) i prostownik z dławikiem wyrównawczym. |
Data wykonania 6.03.97 |
Ocena
|
|||
I. Schemat pomiarowy:
Gdzie:
A1- amperomierz ME, mierzy wartość średnią prądu jednej diody.
A2- amperomierz EM, mierzy wartość skuteczną prądu jednej diody.
A3- amperomierz ME, mierzy wartość średnią prądu obciążenia Io.
A4- amperomierz EM, mierzy wartość skuteczną prądu obciążenia Isk.
V1- woltomierz EM, mierzy wartość skuteczną napięcia fazowego U.
V2- woltomierz EM, mierzy wartość skuteczną napięcia wyprostowanego Usk.
V1- woltomierz ME, mierzy wartość średnią napięcia wyprostowanego Uo.
V1- woltomierz do pomiaru skutecznej wartości napięcia tętnień Ut.
Lo- indukcyjność obciążenia.
Ro- rezystancja obciążenia.
R1- bocznik do obserwowania przebiegu prądu diody.
Osc.- oscyloskop katodowy, włączany kolejno między oznaczone punkty układu.
II. Pomiary napięć w stanie jałowym prostownika i obserwacja ich przebiegu na oscyloskopie.
U |
Uo |
Usk |
Ut |
t |
V |
V |
V |
V |
% |
33.5 |
1.35*U |
1.36*U |
|
Ut/Uo |
obliczone |
45.23 |
45.56 |
5.47 |
12.09 |
zmierzone |
51.9 |
52.5 |
1.94 |
3.7 |

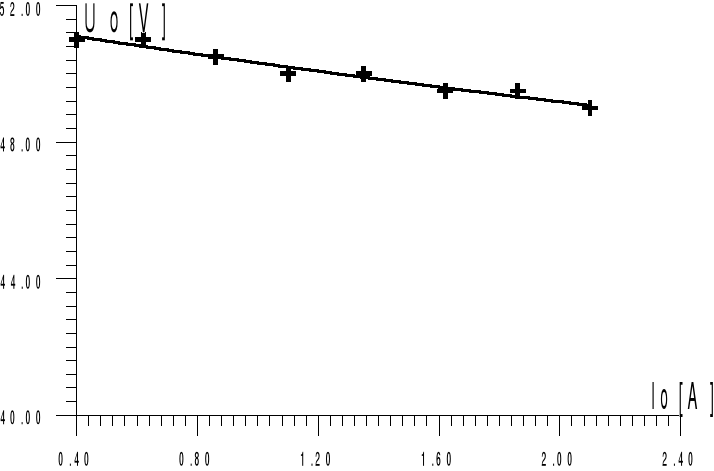

III. Badanie charakterystyki zewnętrznej prostownika z obciążeniem rezystancyjno-indukcyjnym.
Pomiary wykonywaliśmy przy wprowadzonej dodatkowej niesymetrii w obwodzie uzwojenia pierwotnego transformatora.
Tabela pomiarowa:
Iskd |
A |
0.15 |
0.24 |
0.32 |
0.41 |
0.5 |
0.59 |
0.66 |
0.77 |
Iod |
A |
0.055 |
0.085 |
0.12 |
0.16 |
0.19 |
0.24 |
0.26 |
0.29 |
Isk |
A |
0.39 |
0.63 |
0.87 |
1.12 |
1.37 |
1.63 |
1.87 |
2.13 |
Io |
A |
0.4 |
0.62 |
0.86 |
1.1 |
1.35 |
1.62 |
1.86 |
2.1 |
Uo |
V |
51 |
51 |
50.5 |
50 |
50 |
49.5 |
49.5 |
49 |
Ut |
V |
2.05 |
2.15 |
2.22 |
2.3 |
2.37 |
2.45 |
2.55 |
2.6 |
