POLITECHNIKA WROCŁAWSKA POLITECHNIKA WROCŁAWSKA
WYDZIAŁ BL I W ZAKŁAD MECHANIKI GRUNTÓW
ĆWICZENIE PROJEKTOWE NR 2
ROK AKADEMICKI 1999/2000 Bartosz Kosek
ROK 3 SEM. 5 Gr. 1
1.0 Temat zadania
Dla zadanych warunków gruntowych zaprojektować równostateczną skarpę metodą Masłowa , a następnie sprawdzić stateczność metodą Felleniusa przy zadanym obciążeniu q = 0,24 Mpa.

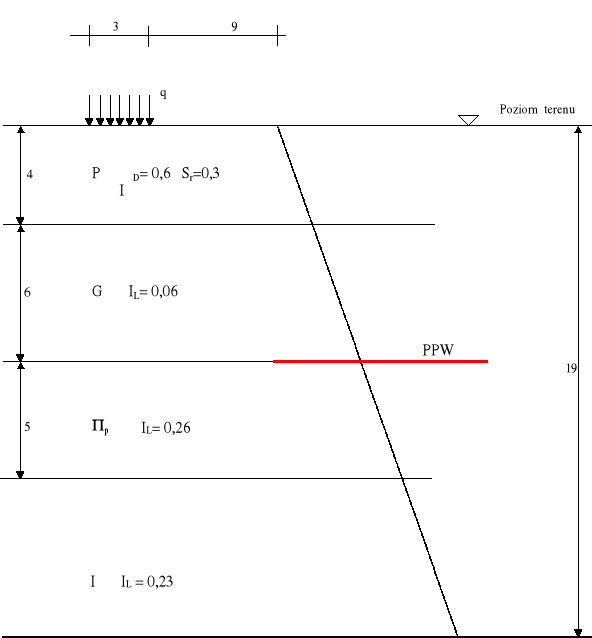

Rys. 1 w skali
Wyznaczanie stateczności skarpy metodą Masłowa.
2.1 Opis.
Obecnie stosuje się wiele metod określania stateczności zboczy , dlatego należy wykonać szereg pomiarów w celu zebrania danych o kształtach pow. poślizgu w zależności od budowy geologicznej zboczy. Metodę Masłowa należy stosować jako pomocniczą przy płaskich osuwach.
Metody określania stateczności opierają się na następujących założeniach:
W przekroju zbocza , prostopadłym do warstwic , panuje płaski stan odkształcenia
Parametry fizyczne gruntu traktuje się w obliczeniach jako niezmienne w czasie
Rozpatrywany w obliczeniach stan równowagi traktuje się jako trwały , a położenie cząstek gruntu w rozpatrywanym przekroju jako niezmienne
Ze względu na dużą liczbę metod określania stateczności dzielimy te metody ze względu na stan naprężeń na:
Metody naprężeń sprężystych - grunt jest ośrodkiem liniowo sprężystym , kryterium stateczności stanowi bądź nie przekroczenie granicznych naprężeń tnących w żadnym punkcie , bądź przekroczenie ich na niewielkim umownym polu.
Metody granicznego stanu naprężeń - przyjmuje się , że w całym przekroju panuje graniczny stan naprężeń. Ma ono zastosowanie do porównywania innych metod.
Metoda równowagi granicznej - zakłada się graniczny stan naprężeń w masywie wzdłuż pewnej pow. poślizgu. Stosuje się tutaj często metodę Felleniusa .
Metody empiryczne - nie analizują stanu naprężeń w przekroju zbocz , lecz zaprojektowanie statecznego profilu na podstawie empirycznych wzorów uzyskanych z np. obserwacji. Do takich metod należy metoda Masłowa.
2.2 Odczytanie z normy ρ , , cu.
Wartości u i cu odczytywane są dla metody B z wyjątkiem iłu , dla którego odczytujemy te wartości dla metody D.
GRUNT |
IL |
ID |
Sr |
ρ |
u |
cu |
|
|
|
|
[g/cm3] |
[ o] |
[kPa] |
Piasek średni |
--- |
0,6 |
0,3 |
1,80 |
33,5 |
0 |
Glina |
0,06 |
--- |
--- |
2,15 |
21,5 |
38 |
Pył piaszczysty |
0,26 |
--- |
--- |
2,05 |
17,5 |
30 |
Ił |
0,23 |
--- |
--- |
2,00 |
10,0 |
48 |
Odczytane wartości z normy są niezbędne do obliczenia w dalszej części projektu ciężaru objętościowego ( γ ) jak i naprężeń pierwotnych ( σzγ ).
2.3 Obliczenie ciężaru objętościowego poszczególnego gruntu.
Ciężar objętościowy poszczególnych warstw otrzymuje się poprzez pomnożenie gęstości i-tej warstwy przez przyspieszenie ziemskie ( g ).
g = 9,81 m/s2
np. γG = 1,80*9,81 = 17,65 kN/m3
GRUNT |
ρ |
γ |
|
[g/cm3] |
[kN/m3] |
Piasek średni |
1,80 |
17,65 |
Glina |
2,15 |
21,09 |
Pył piaszczysty |
2,05 |
20,11 |
Ił |
2,00 |
19,62 |
Podział zadanego gruntu na warstwy obliczeniowe.
Ponieważ zadana skarpa składa się z gruntów spoistych i niespoistych. Podział gruntów spoistych na warstwy obliczeniowe uzależnione jest od odległości ( głębokości ) od korony. Do 10 m. dzielimy grunt na warstwy obliczeniowe co 1 m. , po niżej 10 m. grubość warstw musi być mniejsza od 2 m. W przypadku gdy mamy do czynienia z gruntem niespoistym to nie trzeba dzielić go na warstwy obliczeniowe , a wynika to ze związku między kątem ścinania ( ψ ) --> [Author:SG] a kątem tarcia wewnętrznego gruntu ( ):
W przypadku gruntów spoistych , tak jak wcześniej wspominałem należy podzielić na warstwy obliczeniowe , ponieważ kąt ścinania (ψ ) uzależniony jest także od spójności gruntu:
cui - spójność gruntu
2.5 Obliczenie naprężeń pierwotnych.
Po dokonaniu podziału na warstwy obliczeniowe można obliczyć naprężenia pierwotne ( do obliczania naprężeń pierwotnych nie trzeba dzielić gruntu na warstwy obliczeniowe ). Obliczanie ich odbywa się poprzez pomnożenie ciężaru objętościowego ( γ ) i -tej warstwy gruntu przez odpowiednią grubość ( Δz ).
Δz - grubość (głębokość) i -tej warstwy
Naprężenia pierwotne w danej warstwie oblicza się poprzez obliczenie ich w tej warstwie i dodanie wyników z poprzednich warstw do warstwy , w której obliczamy naprężenia.
GRUNT |
Warstewka |
γ |
Δz |
σ`zγ |
|
obliczeniowa |
[kN/m3] |
[m] |
[kN/m2] |
Piasek średni |
1 |
17,65 |
4 |
70,06 |
|
2 |
|
1 |
91,69 |
|
3 |
|
1 |
119,78 |
Glina |
4 |
21,09 |
1 |
133,87 |
|
5 |
|
1 |
154,96 |
|
6 |
|
1 |
176,05 |
|
7 |
|
1 |
197,14 |
|
8 |
|
1 |
217,25 |
Pył piaszczysty |
9 |
20,11 |
2 |
257,47 |
|
10 |
|
2 |
297,69 |
Ił |
11 |
19,62 |
2 |
336,93 |
|
12 |
|
2 |
376,17 |
2.6 Obliczanie kąta ścinania i -tej warstwy obliczeniowej (ψi ).
GRUNT |
Warstewka |
σ`zγ |
cu |
u |
cu/σzγ |
tg |
tg(cuσzγ |
i |
xi |
|
obliczeniowa |
[kPa] |
[kPa] |
[ 0 ] |
|
|
|
|
[ m. ] |
Piasek średni |
1 |
70,06 |
0,00 |
33,5 |
0,0000 |
0,6619 |
0,6619 |
33,50 |
6,0433 |
|
2 |
91,69 |
|
|
0,4144 |
0,3839 |
0,7983 |
38,60 |
1,2527 |
|
3 |
119,78 |
|
|
0,3172 |
|
0,7011 |
35,03 |
1,4263 |
Glina
|
4 |
133,87 |
38,00 |
21,0 |
0,2839 |
|
0,6677 |
33,73 |
1,4976 |
|
5 |
154,96 |
|
|
0,2452 |
|
0,6291 |
32,17 |
1,5896 |
|
6 |
176,05 |
|
|
0,2158 |
|
0,5997 |
30,95 |
1,6675 |
|
7 |
197,14 |
|
|
0,1928 |
|
0,5766 |
29,97 |
1,7342 |
|
8 |
217,25 |
|
|
0,1151 |
0,4040 |
0,5191 |
27,43 |
1,9264 |
Pył piaszczysty |
9 |
257,47 |
25,00 |
22,0 |
0,0971 |
|
0,5011 |
26,62 |
3,9910 |
|
10 |
297,69 |
|
|
0,0840 |
|
0,4880 |
26,01 |
4,0983 |
Ił
|
11 |
336,93 |
40,00 |
13,0 |
0,1187 |
0,2309 |
0,3496 |
19,27 |
5,7210 |
|
12 |
376,16 |
|
|
0,1063 |
|
0,3372 |
18,63 |
5,9311 |
|
|
|
|
|
|
|
|
SUMA |
36,8791 |
Kąt ścięcia ( ψi ) szukamy tylko uwzględniając ciężar własny i -tej warstwy obliczeniowej , zadane obciążenie q będzie potrzebne do obliczania skarpy metodą równowagi granicznej.
Wyznaczenie kąta nachylenia skarpy αt.
Przyjęcie kąta nachylenia αi dla każdej warstwy obliczeniowej odbywa się przy założeniu skarpy równostatecznej F = 1.
Sumując wszystkie warstewki obliczeniowe musimy otrzymać kąt nachylenia dla całej skarpy:
H - wysokość całej warstwy
H = 19 m.
Kąt nachylenia skarpy wynosi αg = 27015`
Przyjmujemy więc , z uwagi na wykonanie , kąt nachylenia skarpy równy 250.
Sprawdzenie stateczności skarpy metodą Felleniusa .
3.1 Opis.
Analizujemy równowagę bryły klina odłamu ograniczonego od góry koroną , a od dołu potencjalną cylindryczną powierzchnią odłamu. Powierzchnia taka podzielona jest na bloki o grubości nie mniejszej od 1/10 szerokości bryły i o pionowych ścianach bocznych. Bloki takie dzieli się na pomniejsze bryły ze względu na rodzaj gruntu tak aby można było obliczyć pole oraz kąt nachylenia i-tego bloku. Dzieląc tak bloki a następnie sumując wyniki ciężarów i ich składowych normalnych oraz stycznych a także siły oporu tarcia i kohezji gruntu otrzymujemy wynik stateczności skarpy.
Założenia do metody.
Płaski stan naprężenia.
Występowanie jednocześnie w całej powierzchni poślizgu stanu granicznego według hipotezy Coulomba - Mohra.
Niezmienność parametrów wytrzymałościowych ϕui i cui w czasie.
Jednakowe przemieszczenia wzdłuż całej powierzchni poślizgu ( oznacza to , że każdy odłam jest bryłą sztywną ).
W podstawie każdego bloku przyjmuje się grunt o jednakowych parametrach.
Przyjmuje się brak sił bocznych ( są pomijane jako siły wewnętrzne ).
Powierzchnia poślizgu przechodzi przez dolną krawędź skarpy.
Obciążenie zewnętrzne powinno wypełnić całą szerokość paska
Parametry wytrzymałościowe gruntu
dla gruntów niespoistych
`= u + 2÷30 dla zadanego ID
dla gruntów spoistych
c`= cu/1,20
`= u dla IL=0
GRUNT |
IL, ID |
Sr |
ρ |
u |
cu |
` |
c` |
|
|
|
|
[g/cm3] |
[ o] |
[kPa] |
[ 0] |
[kPa] |
|
Piasek średni |
0,6 |
0,3 |
1,80 |
33,5 |
0 |
36 |
0 |
Całkowite - nie ma ciśnienia porowego |
Glina |
0,06 |
--- |
2,15 |
21,5 |
38 |
22 |
31,67 |
Całkowite - nie ma ciśnienia porowego |
Pył piaszczysty |
0,26 |
--- |
2,05 |
17,5 |
30 |
22 |
25,00 |
Efektywne - poniżej zwierciadła wody grunt. |
Ił |
0,23 |
--- |
2,00 |
10,0 |
48 |
13 |
40,00 |
Efektywne - poniżej zwierciadła wody grunt. |
Tok postępowania.

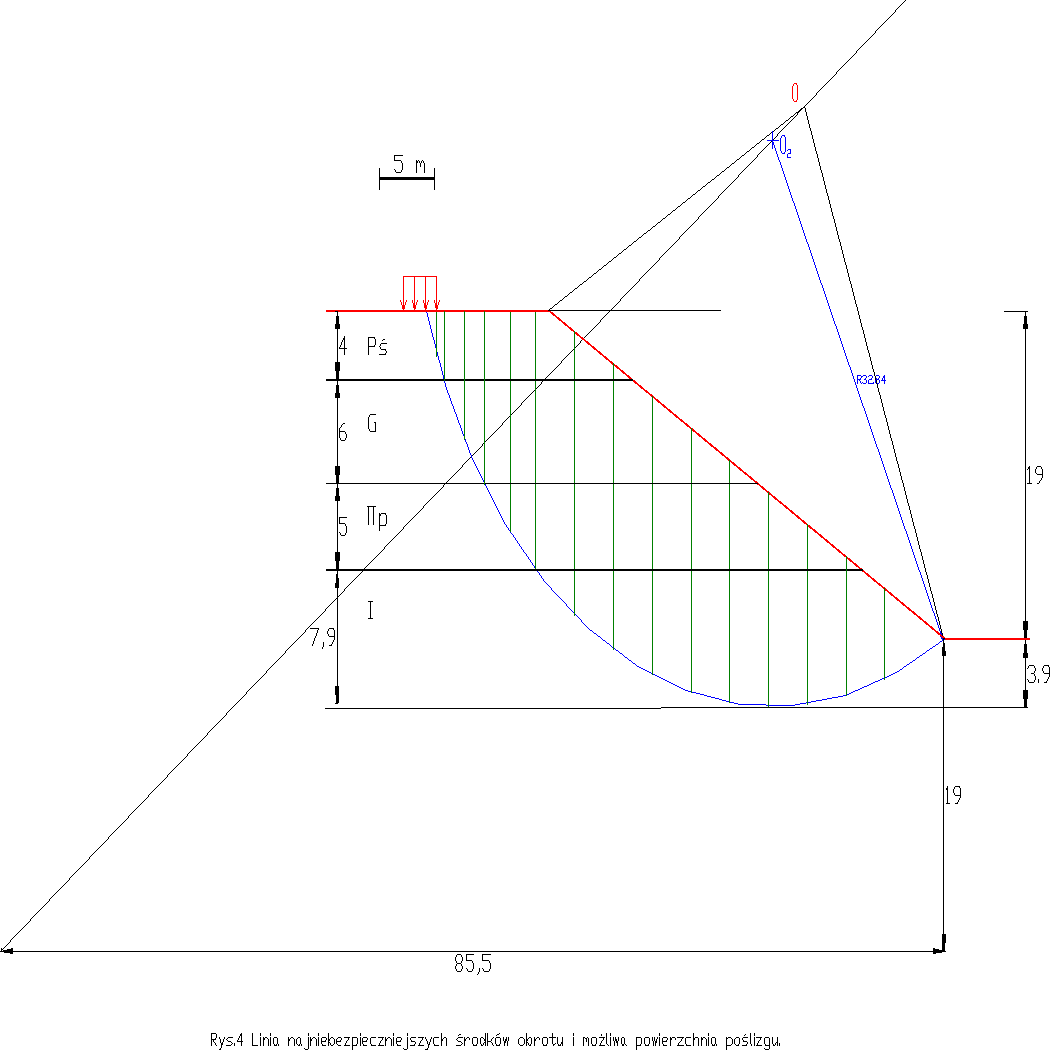

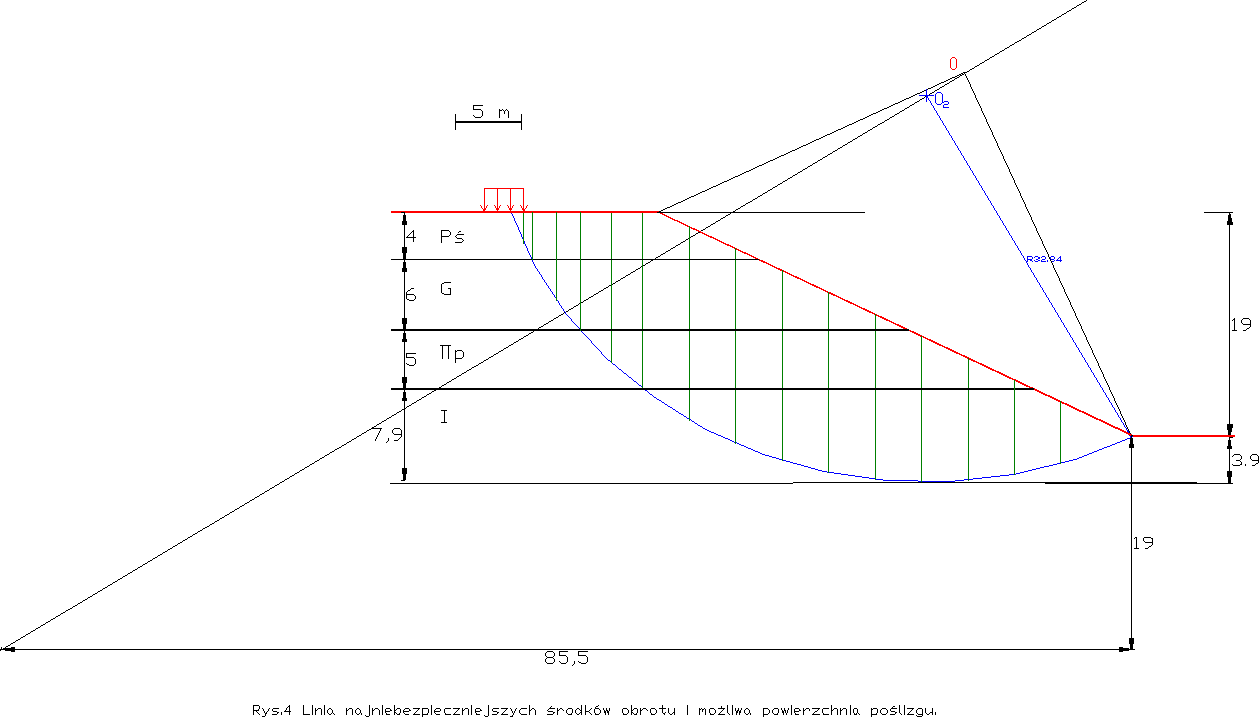

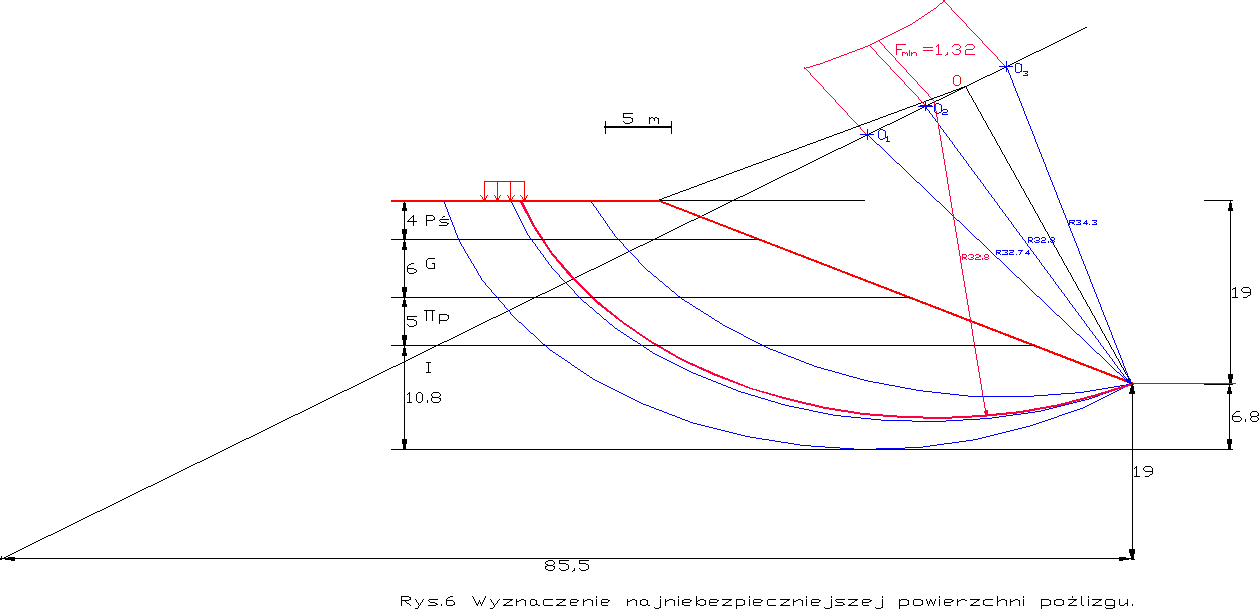

Wyznacza się na początku prostą najniebezpieczniejszych osi obrotu poprzez znalezienie dwóch punktów. Po znalezieniu prostej następnie trzeba narysować trzy możliwe powierzchnię poślizgu. Pierwsza winna znaleźć się przed obciążeniem , druga przy końcu obciążenia od strony płaskiego terenu , trzecia za obciążeniem. Wykonuje się trzy takie schematy dla obliczenia, najmniejszego współczynnika pewności , najbardziej niebezpieczną pow. poślizgu za pomocą równania paraboli. Krokiem następnym jest podział na bloki tak aby poszczególne rodzaje gruntów dzieliły bloki na trójkąty i kwadraty. Przy obliczeniach rozważam stateczność samego szkieletu gruntowego. Następnie przeprowadzam obliczenia według poniżej przedstawionych wzorów:
Wi - ciężar bloku
Ni - składowa normalna siły Wi
Bi - składowa styczna siły Wi
Ti - siła oporu tarcia
Gi - ciężar bloku bez uwzględnienia obciążenia zewnętrznego
Wyznacza się , po obliczeniu dla każdego bloku wszystkich sił , momenty obracające bryłę i utrzymujące bryłę względem tego samego środka O:
R - promień okręgu
Stosunek tych dwóch wielkości da współczynnik pewności (bezpieczeństwa).
=
W przypadku gruntu poniżej zwierciadła wody gruntowej rozważam stateczność samego szkieletu gruntowego i korzystam ze wzoru:
=
gdzie:

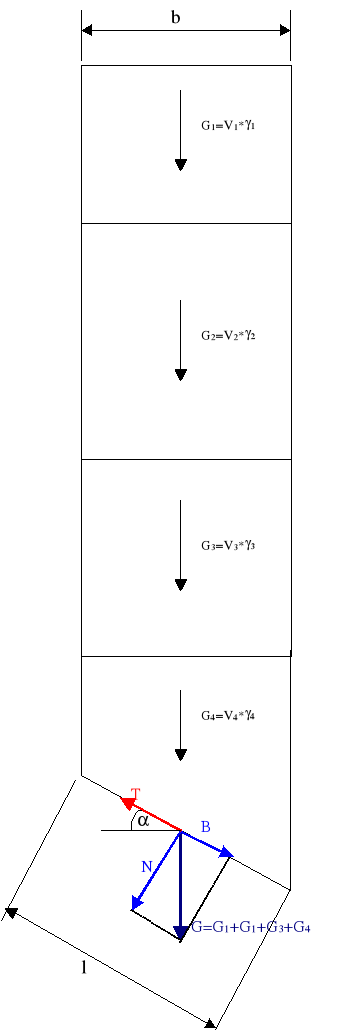

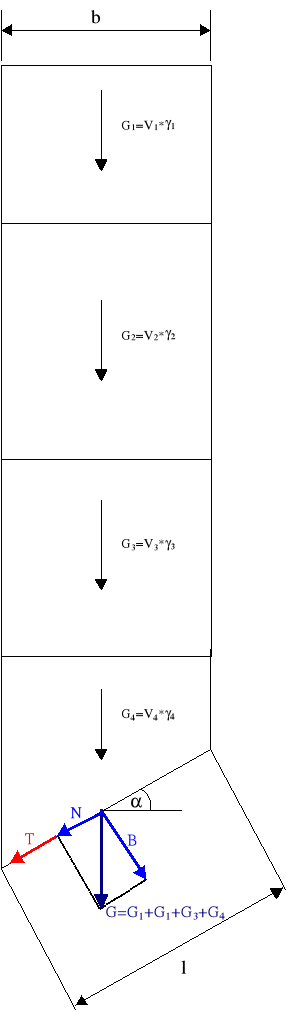

Schemat sił działających na oddzielny blok:
Blok |
|
Pola bloków |
|
q*bi |
Wi, |
|
li |
cu, c` |
, ` |
Ni |
Bi |
Ti |
|
|
A1 |
A2 |
A3 |
A4 |
[ kN ] |
[ kN ] |
[ 0 ] |
m |
|
[ 0 ] |
[ kN ] |
[ kN ] |
[ kN ] |
1 |
2,16 |
|
|
|
|
38,141 |
74,1 |
4,16 |
0 |
33,5 |
10,449 |
36,682 |
6,916 |
2 |
7,68 |
4,11 |
|
|
|
222,293 |
66,5 |
4,78 |
38 |
21,5 |
88,639 |
203,856 |
264,356 |
3 |
3,55 |
4,52 |
|
|
0,211 |
158,224 |
60,5 |
1,85 |
38 |
21,5 |
77,913 |
137,711 |
119,491 |
4 |
8,64 |
12,80 |
3,28 |
|
0,509 |
456,810 |
55,6 |
3,77 |
25 |
22 |
258,083 |
376,920 |
185,063 |
5 |
6,26 |
9,35 |
6,25 |
|
|
372,106 |
50,1 |
2,46 |
25 |
22 |
238,687 |
285,466 |
149,154 |
6 |
15,98 |
24,00 |
20,00 |
7,50 |
|
1067,910 |
43,1 |
5,48 |
40 |
13 |
779,747 |
729,675 |
399,219 |
7 |
15,98 |
24,00 |
20,00 |
20,41 |
|
1194,557 |
34,1 |
4,83 |
40 |
13 |
989,165 |
669,715 |
421,567 |
8 |
12,92 |
24,00 |
20,00 |
29,71 |
|
1231,756 |
25,9 |
4,45 |
40 |
13 |
1108,036 |
538,033 |
433,810 |
9 |
4,21 |
24,00 |
20,00 |
36,25 |
|
1142,113 |
18,3 |
4,21 |
40 |
13 |
1084,351 |
358,615 |
418,742 |
10 |
|
19,59 |
20,00 |
40,46 |
|
1016,066 |
11,0 |
4,07 |
40 |
13 |
997,398 |
193,874 |
393,067 |
11 |
|
11,33 |
20,00 |
42,52 |
|
862,071 |
3,6 |
4,01 |
40 |
13 |
860,370 |
54,130 |
359,032 |
12 |
|
3,02 |
19,86 |
42,63 |
|
686,450 |
-2,7 |
4,00 |
40 |
13 |
685,688 |
-32,336 |
318,304 |
13 |
|
|
14,47 |
40,82 |
|
549,485 |
-10,2 |
4,06 |
40 |
13 |
540,801 |
-97,305 |
287,254 |
14 |
|
|
5,96 |
36,87 |
|
423,083 |
-17,4 |
4,19 |
40 |
13 |
403,723 |
-126,519 |
260,807 |
15 |
|
|
0,17 |
27,92 |
|
275,646 |
-25,0 |
4,41 |
40 |
13 |
249,820 |
-116,493 |
234,076 |
16 |
|
|
|
10,29 |
|
100,945 |
-34,8 |
4,49 |
40 |
13 |
82,891 |
-57,611 |
198,737 |
|
|
|
|
|
|
|
|
|
|
|
SUMA |
3154,414 |
4449,594 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R=32,64 m. |
|
|
|
|
|
|
|
F=1,411 |
|
Blok |
|
Pola bloków |
|
q*bi |
Wi,, Wi` |
|
li |
cu, c` |
, ` |
Ni |
Bi |
Ti |
|
|
A1 |
A2 |
A3 |
A4 |
[ kN ] |
[ kN ] |
[ 0 ] |
m |
|
[ 0 ] |
[ kN ] |
[ kN ] |
[ kN ] |
1 |
1,32 |
|
|
|
0,228 |
23,537 |
70,1 |
2,77 |
0 |
33,5 |
8,011 |
22,131 |
5,303 |
2 |
2,14 |
|
|
|
|
37,788 |
65,2 |
1,55 |
0 |
33,5 |
15,850 |
34,303 |
10,491 |
3 |
7,34 |
3,14 |
|
|
|
195,832 |
62,0 |
3,89 |
38 |
21,5 |
91,938 |
172,910 |
222,935 |
4 |
7,16 |
8,40 |
|
|
|
303,587 |
55,0 |
3,12 |
38 |
21,5 |
174,131 |
248,684 |
218,352 |
5 |
9,37 |
14,15 |
3,26 |
|
|
497,457 |
49,9 |
3,64 |
25 |
22 |
320,424 |
380,515 |
207,465 |
6 |
9,37 |
14,06 |
9,11 |
|
|
555,814 |
43,5 |
3,23 |
25 |
22 |
403,173 |
382,597 |
232,111 |
7 |
12,63 |
21,00 |
17,52 |
4,62 |
|
891,689 |
36,9 |
4,37 |
40 |
13 |
713,070 |
535,388 |
339,425 |
8 |
6,52 |
21,00 |
17,50 |
12,68 |
|
862,661 |
29,5 |
4,02 |
40 |
13 |
750,822 |
424,795 |
334,141 |
9 |
0,82 |
20,19 |
17,50 |
18,71 |
|
804,082 |
22,7 |
3,79 |
40 |
13 |
741,796 |
310,300 |
322,857 |
10 |
|
14,50 |
17,50 |
25,06 |
|
731,894 |
16,2 |
3,64 |
40 |
13 |
702,833 |
204,192 |
307,862 |
11 |
|
7,99 |
17,50 |
25,90 |
|
602,838 |
9,9 |
3,55 |
40 |
13 |
593,861 |
103,645 |
279,104 |
12 |
|
1,72 |
17,26 |
27,37 |
|
482,553 |
3,7 |
3,51 |
40 |
13 |
481,547 |
31,140 |
251,574 |
13 |
|
|
12,46 |
27,57 |
|
398,800 |
-2,4 |
3,50 |
40 |
13 |
398,450 |
-16,700 |
231,989 |
14 |
|
|
5,95 |
26,33 |
|
319,582 |
-8,6 |
3,54 |
40 |
13 |
315,989 |
-47,789 |
214,552 |
15 |
|
|
0,55 |
22,68 |
|
228,156 |
-14,8 |
3,62 |
40 |
13 |
220,586 |
-58,281 |
195,726 |
16 |
|
|
|
13,74 |
|
134,789 |
-23,9 |
5,83 |
40 |
13 |
123,232 |
-54,609 |
261,650 |
|
|
|
|
|
|
|
|
|
|
|
SUMA |
2673,222 |
3635,537 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R=32,84 m |
|
|
|
|
|
|
|
F=1,360 |
|
Blok |
|
Pola bloków |
|
q*bi |
Wi,, Wi` |
|
li |
cu, c` |
, ` |
Ni |
Bi |
Ti |
|
|
A1 |
A2 |
A3 |
A4 |
[ kN ] |
[ kN ] |
[ 0 ] |
m |
|
[ 0 ] |
[ kN] |
[ kN ] |
[ kN] |
1 |
4,14 |
|
|
|
|
73,104 |
62,4 |
4,53 |
0 |
33,5 |
33,869 |
64,785 |
22,417 |
2 |
12,18 |
|
|
|
|
215,074 |
53,6 |
5,05 |
0 |
33,5 |
127,629 |
173,112 |
84,476 |
3 |
5,95 |
8,89 |
|
|
|
292,555 |
47,7 |
2,66 |
38 |
21,5 |
196,893 |
216,383 |
205,238 |
4 |
6,81 |
18,89 |
4,06 |
|
|
560,459 |
41,3 |
4,02 |
25 |
22 |
421,053 |
369,904 |
256,265 |
5 |
1,90 |
19,26 |
12,46 |
|
|
568,082 |
34,3 |
3,98 |
25 |
22 |
469,291 |
320,129 |
274,897 |
6 |
|
14,75 |
15,11 |
2,49 |
|
491,137 |
29,6 |
3,40 |
40 |
13 |
427,041 |
242,593 |
234,590 |
7 |
|
9,75 |
14,87 |
6,80 |
|
425,497 |
22,7 |
3,30 |
40 |
13 |
392,537 |
164,202 |
222,624 |
8 |
|
4,89 |
14,87 |
10,17 |
|
356,059 |
17,8 |
3,15 |
40 |
13 |
339,014 |
108,846 |
204,268 |
9 |
|
0,77 |
14,71 |
17,84 |
|
342,763 |
14,3 |
3,14 |
40 |
13 |
332,142 |
84,662 |
202,281 |
10 |
|
|
10,31 |
14,07 |
|
244,220 |
6,3 |
3,02 |
40 |
13 |
242,745 |
26,799 |
176,842 |
11 |
|
|
5,71 |
15,12 |
|
207,140 |
2,9 |
2,96 |
40 |
13 |
206,875 |
10,480 |
166,161 |
12 |
|
|
1,17 |
15,85 |
|
167,540 |
-2,8 |
3,00 |
40 |
13 |
167,339 |
-8,184 |
158,633 |
13 |
|
|
|
10,84 |
|
106,340 |
-6,3 |
3,02 |
40 |
13 |
105,698 |
-11,669 |
145,202 |
14 |
|
|
|
4,51 |
|
44,243 |
-11,8 |
3,66 |
40 |
13 |
43,308 |
-9,048 |
156,398 |
|
|
|
|
|
|
|
|
|
|
|
SUMA |
1752,994 |
2510,294 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R=34,56 m. |
|
|
|
|
|
|
|
F=1,432 |
|
Wyznaczenie najniebezpieczniejszej pow. poślizgu.
Odczytuję z rysunku odległości poszczególnych środków względem pierwszego środka:
O1 = 0 m F1 = 1,411
O2 = 5,34 m F2 = 1,360
O3 = 12,61 m F3 = 1,432
Z równania drugiego stopnia (F(x) = ax2 + bx + c ), po podstawiam wyżej podanych wartości, obliczam a , b , c :
a = 0,0015
b = -0,0178
c = 1,411
Podstawiam znowu wartości do równania , aby je zróżniczkować:
Do obliczenia Fmin podstawiam po raz kolejny wartości , tym razem x , do równania drugiego stopnia:
Fmin = 1,358
Wartość Fdop przy zastosowaniu metody Felleniusa przyjmuje się w granicach 1,1 do 1,3. Autor zaleca Fdop=1,3.
Jak widać:
Fmin >Fdop
Więc skarpa jest stateczna.
