Politechnika Opolska L A B O R A T O R I U M

Przedmiot:

Technika cyfrowa II

Kierunek studiów:	Elektronika i Telekomunikacja		Rok studiów:		III
Specjalność:	-
Semestr:	V	Rok akademicki:		2008/2009

Nr ćwiczenia:

4

Temat ćwiczenia:

Zasilacze impulsowe

Ćwiczenie wykonali:
Nazwisko:		Imię:	Nazwisko:		Imię:
1.	Rusek	Łukasz	3.
2.	Puchała	Piotr	4.

Uwagi:	Data:	Ocena za sprawozdanie:

Termin zajęć:
Data:	14.11.2008	Dzień tygodnia:	piątek	Godzina:	16:20

Termin oddania sprawozdania:

Sprawozdanie oddano:

1. Cel ćwiczenia

Celem ćwiczenia było poznanie budowy, zasady działania i własności podstawowych generatorów przebiegów liniowych.

2. Schemat blokowy układów pomiarowych

3. Schematy ideowe

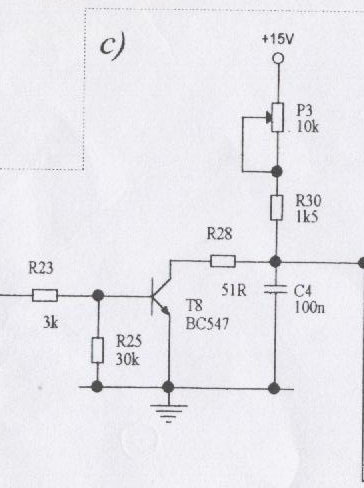

a) układ napięciowy

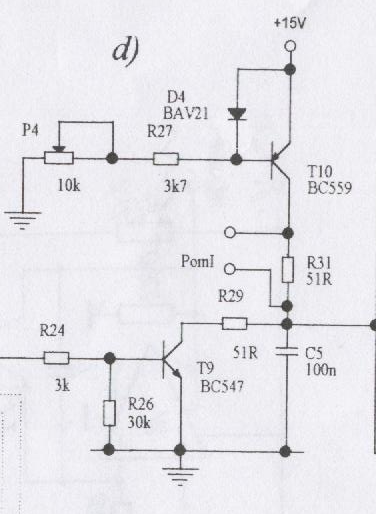

b) układ prądowy

4.Obliczenia

Prąd dla układu ze źródłem prądowym:

5.Uwagi i wnioski

Dla badanych schematów wykreśliliśmy przy pomocy oscyloskopu wykresy przebiegów czasowych. Pierwszym z badanych układów był generator oparty na układzie RC z kluczem tranzystorowym ze źródłem napięciowym. Obserwacje wykonaliśmy dla trzech różnych położeń potencjometra P3. W układzie tym gdy na wejściu pojawia się stan niski następuje ładowanie kondensatora, okres ten nazywamy czasem roboczym. Gdy na wejściu pojawia się stan wysoki następuje rozładowanie kondensatora. Podobnie jest w układzie ze źródłem prądowym. Przy ustawieniu potencjometru w pozycji maksymalnej miało miejsce największe odchylenie impulsu od idealnego, wraz ze zmniejszaniem wartości nastawu potencjometru impuls miał coraz mniejsze odchylenie lecz malała także jego amplituda.

Układy takich generatorów stosowane są jako podstawy czasu w urządzeniach oscyloskopowych, jako stopnie sterujące prądowej podstawy czasu w przetwornikach analogowo-cyfrowych. Układy prądowe takich generatorów są wykorzystywane niemal wyłącznie w układach odchylających urządzeń telewizyjnych.

---
