Wyroby budowlane ceramiczne. Cegły kratówki
1. W zależności od przeznaczenia na dany rodzaj muru wyróżnia się mrozoodporne i nie odporne na działanie mrozu
2. W zależności od wymiarów: długości „l”, szerokości „b”, wysokości „h”, rozróżnia się wielkości cegieł:
K 1 - pojedyncze o wymiarach 250*120*65 [mm]
K 2 - podwójne o wymiarach 250*120*140 [mm]
K 2,5 - o wymiarach 250*120*188 [mm]
K 3 - potrójne o wymiarach 250*120*220 [mm]
3. Gęstość objętościowa brutto/netto - wartość podana przez producenta
4. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5; 10; 15; 20. Metoda badania przyjęta wg EN 772-1:2001
5. Wyrób HD, gdy gęstość objętościowa większa od 1000 kg/m3; wyrób LD, gdy gęstość objętościowa mniejsza od 1000 kg/m3
6. Nasiąkliwość. Badana metoda moczenia do 22%
7. Odporność na działanie mrozu - wg wymagań normy
8. Obecność szkodliwej zawartości marglu
9. Stężenie naturalnych pierwiastków promienio-twórczych
Postanowienia dotyczące dopuszczalnych stężeń naturalnych izotopów promieniotwórczych podane są w Instrukcji Instytutu Techniki Budowlanej nr 234:1995
Zastosowanie:
Przeznaczona do wznoszenia ścian zewnętrznych nośnych, samonośnych i osłonowych, oraz wewnętrznych nośnych i wypełniających, działowych. Nie należy stosować cegły kratówki do ścian fundamentowych i kominowych.
Rysunek wyrobu
Wyroby budowlane ceramiczne. Cegły dziurawki
1. Rodzaje. W zależności od przeznaczenia na dany rodzaj muru wyróżnia się mrozoodporne i nie odporne na działanie mrozu
2. Typy. W zależności od kierunku drążeń rozróżnia się typy:
W - podłużne (wozówkowe) drążone równolegle do długości cegły
G - poprzeczne (główkowe) drążone równolegle do szerokości cegły
3. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5
4. Gęstość objętościowa brutto powinna wynosić nie więcej niż 1,3 kg/dm3 - wyrób HD
5. Wytrzymałość na ściskanie powinna wynosić co najmniej
6,2 MPa - cegły klasy 5
9,3 MPa - cegły klasy 7,5
Wymienione wartości są przyjęte wg metody określonej w EN 772-1:2001
6. Nasiąkliwość. Badana metoda moczenia do 22%
7. Odporność na działanie mrozu - wg wymagań normy
8. Obecność szkodliwej zawartości marglu
9. Stężenie naturalnych pierwiastków promienio-twórczych
Postanowienia dotyczące dopuszczalnych stężeń naturalnych izotopów promieniotwórczych podane są w Instrukcji Instytutu Techniki Budowlanej nr 234:1995
Rysunek wyrobu
Zastosowanie:
Przeznaczona do wykonywania ścianek działowych oraz lekkich stropów typu Kleina.
Wyroby budowlane ceramiczne. Cegły budowlane
1. W zależności od przeznaczenia na dany rodzaj muru wyróżnia się mrozoodporne i nie odporne na działanie mrozu
2. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5 ; 10; 15; 20; 25
3. Wymiary dostępne na rynku budowlanym: długość „l” : 250 mm; szerokość „b” :120 mm; wysokość „h” : 65, 140, 220 mm
4. Wyrób HD
5. Gęstość objętościowa brutto/netto - wartość podana przez producenta
6. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5; 10; 15; 20, 25. Metoda badania przyjęta wg EN 772-1:2001
7. Nasiąkliwość. Badana metoda moczenia do 22%
8. Odporność na działanie mrozu - wg wymagań normy
9. Obecność szkodliwej zawartości marglu
10. Stężenie naturalnych pierwiastków promienio-twórczych
Postanowienia dotyczące dopuszczalnych stężeń naturalnych izotopów promieniotwórczych podane są w Instrukcji Instytutu Techniki Budowlanej nr 234:1995
Rysunek wyrobu
Cegły pełne
Cegły drążone
Zastosowanie:
Przeznaczona do wznoszenia ścian konstrukcyjnych zewnętrznych i wewnętrznych, ścian podziemnych, przewodów kominowych, sklepień itp.
Wyroby budowlane ceramiczne. Cegły modularne
1. W zależności od przeznaczenia na dany rodzaj muru wyróżnia się mrozoodporne i nie odporne na działanie mrozu
2. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5 ; 10; 15; 20; 25
3. Wymiary dostępne na rynku budowlanym: długość „l” : 188; 238; 288 mm; szerokość „b” :88 mm; wysokość „h” : 104; 138; 188; 220 mm
4. Wyrób HD, gdy gęstość objętościowa większa od 1000 kg/m3; wyrób LD, gdy gęstość objętościowa mniejsza od 1000 kg/m3
5. Gęstość objętościowa brutto/netto - wartość podana przez producenta
6. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5; 10; 15; 20, Metoda badania przyjęta wg EN 772-1:2001
7. Nasiąkliwość. Badana metoda moczenia do 22%
8. Odporność na działanie mrozu - wg wymagań normy
9. Obecność szkodliwej zawartości marglu
10. Stężenie naturalnych pierwiastków promienio-twórczych
Postanowienia dotyczące dopuszczalnych stężeń naturalnych izotopów promieniotwórczych podane są w Instrukcji Instytutu Techniki Budowlanej nr 234:1995
Rysunek wyrobu
DZ-220
Yrx=0,33 W/mK
Yry=0,40 W/mK
Cegła modularna 13/188
Cegła modularna DZ wpust-wypust
Zastosowanie:
Przeznaczona do wykonywania warstwy zwnętrznej, osłony izolacji termicznej ściany, ścian działowych.
Wyroby budowlane ceramiczne. Pustaki ścienne
1. W zależności od przeznaczenia rozróżnia się grupy pustaków: przeznaczone do murowania zwykłego, przeznaczone do murowania na suchy styk, przeznaczone do murowania na wpust- wypust, przeznaczone do murowania ze spoinami pocienionymi
2. W zależności od odporności na działanie mrozu, rozróżnia się rodzaje pustaków: mrozoodporne i nie odporne na działanie mrozu.
3. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy pustaków: 5; 7,5 ; 10; 15; 20;
4. Wymiary proponowane na rynku budowlanym
Wielkość |
Wymiar, [mm] |
Długość, l |
88, 138, 188, 238, 288, 338, 388, 438, 488 |
Szerokość, b |
|
Długość, l |
|
Szerokość, b |
95, 145, 195, 245, 295, 345, 395, 445, 495 |
Długość, l |
98, 148, 198, 248, 298, 348, 398, 448, 498 |
Szerokość, b |
|
Wysokość, h |
138, 188, 220,238, 288 |
Wysokość, h |
48, 198, 230, 248, 298 |
Dopuszcza się długość pustaka i szerokość 120mm, 250 mm. W przypadku pustaków grupy S dopuszcza się długość o wymiarach:145, 195, 245, 295, 345, 395, 445, 495
5. Wyrób HD, gdy gęstość objętościowa większa od 1000 kg/m3; wyrób LD, gdy gęstość objętościowa mniejsza od 1000 kg/m3
6. Gęstość objętościowa brutto/netto - wartość podana przez producenta
7. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 5; 7,5; 10; 15; 20. Metoda badania przyjęta wg EN 772-1:2001
8. Nasiąkliwość. Badana metoda moczenia do 22%
9. Odporność na działanie mrozu - wg wymagań normy
10. Obecność szkodliwej zawartości marglu
11. Stężenie naturalnych pierwiastków promieniotwórczych
Postanowienia dotyczące dopuszczalnych stężeń naturalnych izotopów promieniotwórczych podane są w Instrukcji Instytutu Techniki Budowlanej nr 234:1995
Rysunek wyrobu
PUSTAK MAX-220
rx=0,21 W/mK
ry=0,46 W/mK
USTAK U
rx=0,23 W/mK
ry=0,43W/mK
Pustak ścienny "CH"
Zastosowanie:
Przeznaczona do wznoszenia ścian zewnętrznych i wewnętrznych, nośnych i samonośnych.
Wyroby budowlane ceramiczne. Cegły, pustaki, elementy poryzowane - wyroby LD
1. W zależności od przeznaczenia rozróżnia się grupy wyrobów: przeznaczone do murowania zwykłego, przeznaczone do murowania ze spoinami pocienionymi, przeznaczone do murowania na suchy styk ze spoinami poziomymi zwykłymi, przeznaczone do murowania na suchy styk ze spoinami poziomymi pocienionymi, przeznaczone do murowania na wpust-wypust ze spoinami poziomymi zwykłymi, przeznaczone do murowania na wpust-wypust ze spoinami poziomymi pocienionymi,
2. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy wyrobów: 5; 7,5 ; 10; 15; 20;
3. Nasiąkliwość. Badana metodą moczenia
n = 628 %
4. Wyroby LD o wsp. przewodzenia ciepła λ ok. 0.3 W/mK
5. Obecność szkodliwej zawartości marglu
6. Stężenie naturalnych pierwiastków promienio-twórczych
Rysunek wyrobu
Wyroby budowlane ceramiczne. Pustaki do ścian działowych - LD
W zależności od przyjętego sposobu wykonywania drążeń i systemu wymiarowego, rozróżnia się typy pustaków:
- poziomo drążone o wymiarach tradycyjnych
- poziomo drążone o wymiarach modularnych
- pionowo drążone o wymiarach mieszanych
Rysunek wyrobu
-PD2-25X12x22
Nasiąkliwość. Badana metodą moczenia
n = 622 %
Obecność szkodliwej zawartości marglu
Stężenie naturalnych pierwiastków promienio-twórczych
Postanowienia dotyczące dopuszczalnych stężeń
I-25X6,5x22
PN-B-12037:1998 Wyroby budowlane ceramiczne. Cegły kanalizacyjne
1. Typy. W zależności od równoległości powierzchni podstawy, rozróżnia się typy cegieł:
P - proste
K - klinowe
2. Wielkości. W zależności od wymiarów przyłączeniowych: długości „l”, szerokości „b”, wysokości (h, h1) rozróżnia się wielkości cegieł:
250*120*65 mm - cegły typu P
250*120*65/60 mm; 250*120*65/55 mm
250*120*65/50 mm; 250*120*65/45 mm - cegły klinowe K
3. Klasy. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł:
15, 20, 25 - cegły typu P
10, 15, 20, 25 - cegły typu K
Właściwości fizyczne i wytrzymałościowe pustaków
- Wytrzymałość na ściskanie powinna odpowiadać
Wielkość cegieł |
Wytrzymałość na ściskanie MPa |
|||
|
Klasa |
|||
|
10 |
15 |
20 |
25 |
250*120*65 |
12,3 |
18,5 |
24,7 |
30,9 |
250*120*65/60 |
12,6 |
18,9 |
25,2 |
31,5 |
250*120*65/55 |
12,9 |
19,3 |
25,7 |
32,1 |
250*120*65/50 |
13,1 |
19,7 |
26,2 |
32,8 |
250*120*65/45 |
13,4 |
20,1 |
26,8 |
33,5 |
Nasiąkliwość. Badana metodą moczenia, nie więcej niż 12%
Mrozoodporność - 20 cykli bez uszkodzeń
Obecność szkodliwej zawartości marglu
Oznaczenie. Oznaczenie cegieł powinno zawierać:
Numer normy PN-B-12037:1998
Symbol typu
Symbol wielkości l*b*h
Symbol klasy
Przykład oznaczenia
PN-B-12037 - K - 250*120*65/55 - 20

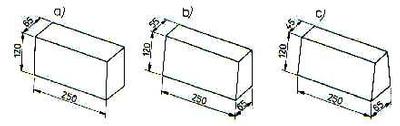

Rysunek wyrobu
PN-B-12004:1998 Wyroby budowlane ceramiczne. Cegły kominowe
Klasyfikacja
1. Typy. W zależności od długości oraz innych wymiarów, rozróżnia się typy cegieł:
100 - o długości l = 100 mm
150 - o długości l = 150 mm
200 - o długości l = 200 mm
250 - o długości l = 250 mm
300 - o długości l = 300 mm
2. Odmiany. W zależności od promienia R rozróżnia się odmiany cegieł:
600 o promieniu R = 600 mm
900 o promieniu R = 900 mm
1500 o promieniu R = 1500 mm
2500 o promieniu R = 2500 mm
3. Klasy. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 20 i 25
Właściwości fizyczne i wytrzymałościowe cegieł kominowych
Gęstość objętościowa cegieł powinna wynosić nie mniej niż 1,2 kg/dm3 i nie więcej niż 1,6 kg/dm3
Wytrzymałość na ściskanie zależy od klasy cegły i mniejszego wymiaru powierzchni podstawy. Za mniejszy wymiar powierzchni podstawy należy przyjmować:
w przypadku cegieł typu 100 dł. l = 100
w przypadku cegieł typu 150; 200; 250; 300 - średnią arytmetyczną wymiaru 160 mm i wymiaru a (bok przeciwległy wartości 160 mm)
Wymagana wytrzymałość na ściskanie wyraża się ilorazem wytrzymałości na ściskanie nominalnej dla danej klasy i współczynnika
. Wartość współczynnika przyjęto w zależności od wysokości i mniejszego wymiaru powierzchni podstawy cegły, analogicznie jak w prEN 772-1:1995
klasa |
Mniejszy wymiar powierzchni podstawy, mm |
|||||
|
100 |
>110 ≤120 |
>120 ≤130 |
>130 ≤140 |
>140 ≤150 |
>150 ≤160 |
20 |
20,8 |
21,7 |
22,2 |
22,7 |
23,3 |
23,8 |
25 |
26,0 |
27,2 |
27,8 |
28,4 |
29,1 |
29,8 |
Nasiąkliwość. Badana metodą moczenia, nie więcej niż 10%
Mrozoodporność - 25 cykli bez uszkodzeń
Oznaczenie. Oznaczenie cegieł powinno zawierać:
Numer normy PN-B-12004
Symbol typu
Symbol odmiany
Symbol klasy
Przykład oznaczenia
PN-B-12004 - 200/1500-25

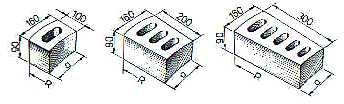

Rysunek wyrobu
PN-B-12019:1975 Wyroby budowlane ceramiczne. Cegła termalitowa
Cegła termalitowa jest przeznaczona do wykonywania osłon termicznych urządzeń grzewczych, pracujących w temperaturze nie przekraczającej 900 0C. Jest wyrobem izolacyjnym o czerepie porowatym, produkowanym z gliny wymieszanej z ziemią okrzemkową i dodatkami organicznymi (trociny drzewne, miał torfowy lub korkowy) spalającymi się podczas procesu wypalania cegły.
Klasyfikacja
1. Odmiany. W zależności od gęstości objętościowej rozróżnia się dwie odmiany cegieł: 650 i 750
2. Wymiary: 250*120*65 mm
Właściwości fizyczne i wytrzymałościowe cegieł termalitowych
- Gęstość objętościowa w stanie wysuszonym, nie większa niż: dla odmiany 650 - 650 kg/m3 i dla odmiany 750 - 750 kg/m3.
- Wytrzymałość na ściskanie nie mniejsza niż: dla odmiany 650 - 0,78 MPa i dla odmiany 750 - 1,57 MPa
- Współczynnik przewodzenia ciepła nie większy niż
a) przy średniej temperaturze 50 0C dla odmiany 650 - 0,20 W/m 0C i dla odmiany 750 - 0,25 W/m 0C
b) przy średniej temperaturze 350 0C dla odmiany 650 - 0,30 W/m 0C i dla odmiany 750 - 0,35 W/m 0C
Oznaczenie
Cegła termalitowa 650 PN-B-12019:1975
PN-B-12007:1998 Wyroby budowlane ceramiczne. Pustaki do przewodów dymowych
Klasyfikacja
1. Odmiany: 1 - bez otworu bocznego i 2 - z otworem bocznym
Właściwości fizyczne i wytrzymałościowe pustaków dymowych
- Nasiąkliwość metodą moczenia 3-18 %
- Wytrzymałość na ściskanie
Stosunek wysokości h do mniejszego boku powierzchni podstawy pustaka (a lub b) |
Wytrzymałość na ściskanie, MPa |
Od 1,00 do 1,16 |
4,2 |
Od 1,17 do 1,32 |
4,1 |
Od 1,33 |
3,9 |
- Obecność szkodliwej zawartości marglu
- Obecność szkodliwej zawartości rozpuszczalnych soli
- Odporność na zmiany temperatury
- Stężenie naturalnych pierwiastków promienio-twórczych
Oznaczenie. Oznaczenie cegieł powinno zawierać:
Numer normy PN-B-12007
Symbol odmiany
Wymiary a*b*h, które podaje się stosując kod: 150 mm - 15; 160 mm - 16; 188 mm - 18,8; 200 mm - 20; 220 mm - 22; 240 mm - 24; 250 mm - 25; 300 mm - 30; 450 mm -0 45; 500 mm - 50
Przykład oznaczenia PN-B-12007 - 18,8 * 18,8 * 30
Rysunek wyrobu

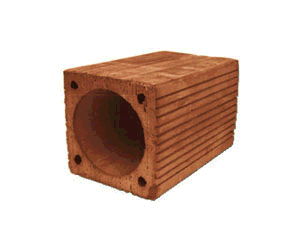

Pustak kominowy
Pustak do przewodów dymowych
Pustak kominowy z bocznym otworem.
PN-B-12006:1998 Wyroby budowlane ceramiczne. Pustaki do przewodów wentylacyjnych
Klasyfikacja
1. Odmiany: 1 - bez otworu bocznego i 2 - z otworem bocznym
2. Typy. W zależności od kształtu przekroju poprzecznego i wielkości otworu wentylacyjnego rozróżnia się następujące typy pustaków: A, B, C, D, E.
Właściwości fizyczne i wytrzymałościowe pustaków dymowych
- Nasiąkliwość metodą moczenia 3-22 %
- Wytrzymałość na ściskanie
Stosunek wysokości h do mniejszego boku powierzchni podstawy pustaka (a lub b) |
Wytrzymałość na ściskanie, MPa |
Od 0,88 do 0,99 |
4,5 |
Od 1,00 do 1,16 |
4,4 |
Od 1,17 do 1,32 |
4,1 |
Od 1,33 |
3,8 |
- Obecność szkodliwej zawartości marglu
- Obecność szkodliwej zawartości rozpuszczalnych soli
- Odporność na zmiany temperatury
- Stężenie naturalnych pierwiastków promienio-twórczych
Oznaczenie. Oznaczenie cegieł powinno zawierać:
Numer normy PN-B-12006
Symbol typu
Symbol odmiany
Wymiary a*b*h, które podaje się stosując kod: 188 mm - 18,8; 200 mm - 20; 220 mm - 22; 240 mm - 24; 238 mm - 23,8; 250 mm - 25; 288 mm - 28,8; 300 mm - 30; 450 mm -0 45; 500 mm - 50
Przykład oznaczenia
PN-B-12006 - E - 1 - 18,8 * 23,8 * 30
Rysunek wyrobu
Pustak uniwersalny - dymowy; wentylacyjny
PN-B-12008:1996 Wyroby budowlane ceramiczne. Cegły klinkierowe - HD
1. W zależności od sposobu wykonania powierzchni bocznych, rozróżnia się grupy cegieł: zwykłe, stosowane w murach tynkowanych, mogą być stosowane w warstwach zewnętrznych ścian, jeżeli nie ma szczególnych wymagań dotyczących wyglądu ścian; licowe, stosowane w warstwach zewnętrznych ścian murowanych oraz ścian wykonywanych z innych materiałów, gdy wymagania dotyczące wyglądu i trwałości elewacji są szczególnie wysokie.
2. W zależności od sposobu wykonania pod względem otworów i drążeń, rozróżnia się typy cegieł: pełne, z wgłębieniami, drążone
3. W zależności od wytrzymałości na ściskanie, rozróżnia się klasy cegieł: 30, 35, 40, 45, 50, 60, 75
4. Wymiary spotykane na rynku budowlanym : długość „l” : 250 mm; szerokość „b” :120 mm; wysokość „h” : 65, 140, 220 mm
5. Gęstość objętościowa brutto/netto - podaje producent
6. Wytrzymałość na ściskanie zależy od klasy i wysokości cegieł i nie powinna być mniejsza niż podana w tabeli - metoda przyjęta wg EN 772-1:1995
7. Nasiąkliwość. Badana metoda moczenia - nie więcej niż 6%
8. Odporność na działanie mrozu
9. Obecność szkodliwej zawartości marglu
10.Obecność szkodliwej zawartości rozpuszczalnych soli.
11. Stężenie naturalnych pierwiastków promienio-twórczych
Rysunek wyrobu
Cegła klinkierowa ryflowana LS 25
Cegła klinkierowa pełna
PN-B-12068:1999 Wyroby budowlane ceramiczne. Cegły klinkierowe drogowe
Klasyfikacja
Klasy. W zależności od właściwości fizycznych, rozróżnia się klasy cegieł: 35, 50, 65, 80, 100
Gatunki. W zależności od odchyłek wymiarów i dopuszczalnych wad rozróżnia się gatunki cegieł: 1 i 2
Wymiary: długość „l” : 200; 220; 240; 250 mm; szerokość „b” :52 mm; 65 mm; 80 mm; 100 mm; wysokość „a” : 100 i 118 mm
Właściwości fizyczne i wytrzymałościowe cegieł
- Wytrzymałość na ściskanie nie może być mniejsza niż odpowiednio klasa wyrobu w MPa
- Ścieralność nie powinna być większa niż: 2mm - klasa 80 i 100; 4 mm - klasa 65; 6 mm - klasa 50; 8 mm - klasa 35
- Nasiąkliwość metodą gotowania nie większa niż: 6% - klasa 55, 80 i 100; 8% - klasa 50 i 10% - klasa 35
- Odporność na działanie mrozu
powinny wytrzymać bez uszkodzeń 25 cykli zamrażania - odmrażania w temperaturze -25 0C
- Obecność szkodliwej zawartości marglu
Oznaczenie. Oznaczenie cegieł powinno zawierać:
Numer normy PN-B-12068
Wymiary w milimetrach
Symbol klasy
Symbol gatunku
Przykład oznaczenia
PN-B-12068 - 220*80*100-50-1
Rysunek wyrobu
200x100x45
200x100x52
200x100x62
200x100x71
200x100x80
240x118x52
240x115x71
240x115x113
PN-B-12061:1997 Wyroby budowlane ceramiczne. Cegły i kształtki elewacyjne
Klasyfikacja
Grupy. W zależności od cech fizycznych rozróżnia się grupy cegieł i kształtek
K - cegły i kształtki klinkierowe
C - cegły i kształtki ceramiczne
Rodzaje. W zależności od sposobu zdobienia powierzchni licowych rozróżnia się rodzaje cegieł i kształtek
GN - cegły i kształtki nieszkliwione
GS - cegły i kształtki szkliwione
PN - cegły i kształtki profilowane nieszkliwione
PS - cegły i kształtki profilowane szkliwione
Typy. W zależności od drążeń i otworów rozróżnia się typy cegieł i kształtek
B - cegły i kształtki bez otworów, w których nie dopuszcza się żadnych drążeń
P - cegły i kształtki pełne, w których dopuszcza się drążenia
D - cegły i kształtki drążone
Odmiany. W zależności od sposobu wykończenia krawędzi rozróżnia się następujące odmiany cegieł i kształtek:
F - cegły i kształtki fazowane
Z - cegły i kształtki niefazowane
Klasy. Cegły oraz kształtki o l:h≤6 dzieli sie na klasy w zależności od wytrzymałości na sciskanie: 10, 15, 20, 25, 30, 35
Wymiary
System wymiarowania |
Wielkości |
Wymiary, mm |
Modularny |
dł |
188; 238; 288; 338 |
|
sze. |
88; 120; 138 |
|
wys. |
104; 138; 188; 220 |
Tradycyjny |
dł |
125; 190; 215; 250; 375 |
|
sze. |
60; 65; 90; 120; 125 |
|
wys. |
50; 65; 140; 220 |
Właściwości fizyczne i wytrzymałościowe cegieł
- Gęstość objętościowa nie mniejsza niż 1,1 kg/dm3 i nie większa niż 2,5 kg/dm3
- Gęstość ni mniejsza niż 1,6 kg/m3 ( podobnie jak dla cegieł klinkierowych)
- Wytrzymałość na ściskanie oblicza się w zależności od klasy i wymiarów cegły (kształtki), jako iloczyn wytrzymałości na ściskanie nominalnej klasy i współczynnika
- Wytrzymałość na działanie siły zginającej określa się tylko dla kształtek, dla których stosunek l:h>6 i wynosi ona co najmniej 1500 N.
- Nasiąkliwość metodą moczenia
- cegły i kształtki klinkierowe - do 6%
- cegły i kształtki ceramiczne - od 6,1% do 16 %
- Odporność na działanie mrozu
powinny wytrzymać bez uszkodzeń 25 cykli zamrażania - odmrażania
- Obecność szkodliwej zawartości marglu
-Stężenie szkodliwej zawartości soli rozpuszczalnych
- Stężenie naturalnych pierwiastków promienio-twórczych
Rysunek wyrobu

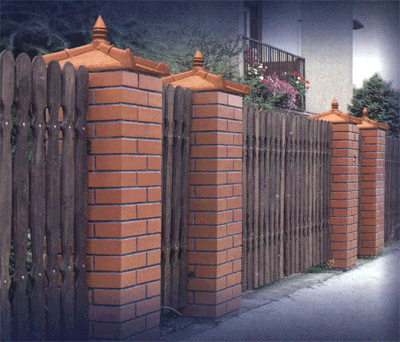

PN-B-12067:1999 Wyroby budowlane ceramiczne. Elementy ogrodzeniowe
Klasyfikacja
W zależności od kształtu i przeznaczenia rozróżnia się następujące typy elementów:
Pustaki odrodzeniowe
Elementy słupków ogrodzeniowych
Daszki ogrodzeniowe
Właściwości fizyczne i wytrzymałościowe cegieł
- Wytrzymałość na działanie siły zginającej wynosi co najmniej 1500 N na każde 100 mm wysokości elementu
- Nasiąkliwość metodą moczenia do 16 %
- Odporność na działanie mrozu powinny wytrzymać bez uszkodzeń 25 cykli zamrażania - odmrażania
- Obecność szkodliwej zawartości marglu
Oznaczenie
nazwa typu
numer normy
wymiary elementu wyrażone w mm: l*b*h
Przykład oznaczenia:
PUSTAK OGRODZENIOWY PN-B- 12067 - 200*200*65
PN-B-12058:1997 Wyroby budowlane ceramiczne. Płytki elewacyjne
Klasyfikacja
Grupy. W zależności od sposobu zdobienia powierzchni licowych rozróżnia się grupy płytek:
GN - gładkie nieszkliwione
GS - gładkie szkliwione
PN - profilowane nieszkliwione
PS - profilowane szkliwione
Rodzaje.
K - klinkierowe
C - ceramiczne
Odmiany. W zależności od sposobu wymiarowania długości (a) i szerokości (b) rozróżnia się następujące odmiany płytek:
M - o wymiarach modularnych
T - o wymiarach tradycyjnych
Typy. W zależności od grubości (g) rozróżnia się typy płytek: 15, 25 i 35
Sortymenty. W zależności od odporności na ścieranie i odporności chemicznej rozróżnia się sortymenty płytek:
Z - płytki, dla których nie określa się odporności na ścieranie i odporności chemicznej
W - płytki o ustalonej odporności na ścieranie i odporności chemicznej
Gatunki. W zależności od dopuszczalnych tolerancji wymiarowych oraz dopuszczalnych wad rozróżnia się dwa gatunki płytek: gatunek 1 i 2
Wymiary
System wymiarowania |
Wielkości |
Wymiary, mm |
Modularny |
dł |
150; 200; 250; 300 |
|
sze. |
50; 100; 150; 200 |
Tradycyjny |
dł |
190; 245; 250; 280 |
|
sze. |
60; 65; 90; 120; 125 |
Grubość płytek:
typ 15 - 6; 8;10;12;15 mm
typ 25 - 18; 20; 22; 25
typ 35 - 28; 30; 32; 35
Właściwości fizyczne i wytrzymałościowe cegieł
- Wytrzymałość na zginanie płytek w zależności od rodzaju nie powinna być niższa od:
Rodzaj płytek |
Wytrzymałość na zginanie, MPa |
K |
15 |
C |
10 |
- Nasiąkliwość metodą moczenia
- płytki klinkierowe - do 6%
- płytki ceramiczne - od 6,1% do 12 %
- Odporność na działanie mrozu
powinny wytrzymać bez uszkodzeń 25 cykli zamrażania - odmrażania
- Obecność szkodliwej zawartości marglu
- Stężenie szkodliwej zawartości soli rozpuszczalnych
- Odporność na szok termiczny - płytki grupy GS i PS powinny wykazywać odporność na szok termiczny w zakresie 160 0C w 1 cyklu podgrzewania i studzenia
- Ścieralność - płytki grupy GS i GN, typu 25 i 35 sortymentu W, powinny charakteryzować sie ścieralnością: GN - według deklaracji producenta; GS - klasa I do IV według deklaracji producenta
- Odporność chemiczna - według zaleceń normy
- Stężenie naturalnych pierwiastków promienio-twórczych
Oznaczenie. Oznaczenie powinno zawierać:
- Nazwa: PŁYTKA ELEWACYJNA
Numer normy PN-B-12058
Symbol grupy
Symbol rodzaju
Symbol wielkości
Symbol odmiany
Symbol typu
Symbol sortymentu
Symbol klasy
Przykład oznaczenia
Płytka elewacyjna PN-B-12058 - GS - K- 25*6,5 *2 - T - 25 - Z - 1
Rysunek wyrobu
Płytka ceramiczna
Płytki klinkierowe

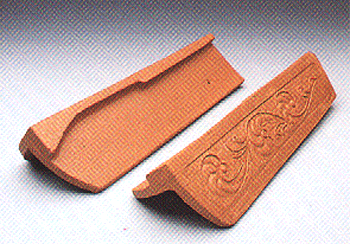

PN-B-12020 1997 Wyroby budowlane ceramiczne. Dachówki i gąsiory dachowe
Klasyfikacja
1. Typy. Typy dachówek rozróżnia się w zależności od kształtu i sposobu układania w pokryciach dachowych, a mianowicie dachówka: karpiówka, karpiówka zakładkowa, zakładkowa z pojedynczą zakładką, zakładkowa z podwójną zakładką, esówka, marsylka, reńska, pola, wita, mnich-mniszka i inne.
Typy gąsiorów rozróżnia się w zależności od kształtu i przyjętego wzornictwa.
2. Odmiany. Odmiany dachówek rozróżnia się w zależności od funkcji użytkowej, a mianowicie: podstawowa „P”, gąsiorowa (kalenicowa) „G”, okapowa „R”, połówkowa prawa „Pp”, połówkowa lewa „Pl”, krawędziowa prawa „Kp”, krawędziowa lewa „Kl”, mnich „Mh”, mniszka „Ma”, wietrznikowa „W”, wietrznikowa prawa i lewa „Wp” i „Wl”, wietrznikowa prawa górna i dolna „Wpg” i Wpd”, wietrznikowa lewa górna i dolna „Wlg” i Wld”, kątowa „K”, wentylacyjna „Wa”, inne.
Dla gąsiorów odmiana nie jest wymagana.
3. Gatunki. Dachówki dzieli się w zależności od odchyłek wymiarowych oraz dopuszczalnych wad. Rozróżnia się gatunki 1 i 2. Dla gąsiorów dachowych nie wyróżnia się gatunków.
Wymagania
Cechy zewnętrzne dachówek i gąsiorów
1. Kształt. Zależy od przyjętego typu i odmiany, a kształt gąsiorów dachowych zależy od przyjętego typu.
2. Wymiary nominalne dachówek typu i odmiany oraz gąsiorów dachowych każdego typu powinny być zgodne z dokumentacja techniczną. Wysokość zaczepu powinna wynosić co najmniej 10 mm.
Wielkości dachówek |
Wymiar |
Długość dachówek |
350; 360; 380; 400 |
Szerokość dachówek |
160; 180; 210; 250 |
Grubość dachówek |
10; 12; 16 |
Długość gąsiorów dachowych |
350; 380; 400 |
Szerokość gąsiorów dachowych |
140; 160 |
Cechy fizyczne i mechaniczne dachówek i gąsiorów dachowych
- Nasiąkliwość poszczególnych próbek nie może być większa niż 1,5% od największej nasiąkliwości poszczególnych dachówek, które w ostatnich trzech badaniach odporności na działanie mrozu miały odporność zgodną z wymaganiem normy.
- Odporność na działanie siły łamiącej
Typ i odmiana dachówek oraz typ gąsiorów dachowych |
Siła łamiąca, N |
Dachówki karpiówki o szerokości nie większej niż 150 mm |
500 |
Dachówki karpiówki o szerokości większej niż 150 mm |
700 |
Dachówki karpiówki połówkowe |
300 |
Dachówki zakładkowe płaskie |
600 |
Dachówki inne niż wymienione powyżej |
1200 |
Gąsiory dachowe o wysokości nie większej niż 120 mm |
1200 |
Gąsiory dachowe o wysokości większej niż 120 mm |
1500 |
Oznaczenie dachówek i gąsiorów powinno zawierać:
Nazwę dachówki oraz nazwę typu lub nazwę „gąsior dachowy”
Numer normy
Symbol odmiany w przypadku dachówek
Symbol ogatunku w przypadku dachówek
Rysunek wyrobu
Dachówka karpiówka ułożona w koronkę

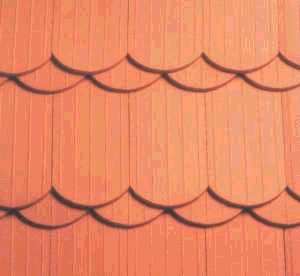

Dachówka karpiówka ułożona w łuskę
Dachówka WITA

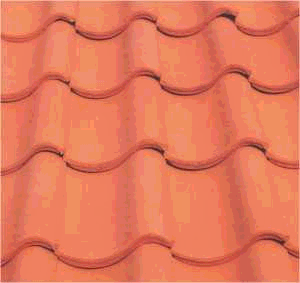

Dachówka holenderska
Dachówka mnich-mniszka
Dachówka klasztorna
Dachówka marsylka
Dachówki wietrznikowe
Dachówki krawędziowe
Stropy ceramiczne
Pustak ceramiczny stropowy „Akermana”; typy: 15, 18, 20, 22; w zależności od dł. rozróżnia się dwie odmiany: 200 o dł. 195 mm i 300 o dł. 295 mm.
Pustak ceramiczny stropowy „FERT-45”; dwa typy: FERT-45 i FERT-45 bez nadbetonu.
Pustak ceramiczny stropowy „FERT-60”; wym.: 520*200*200 mm.
Pustak ceramiczny stropowy „CERAM 50”; wym.: 350*250*200 mm.
Pustak ceramiczny stropowy DZ-3; o szerokości: 460, 470 i 530 mm.
Pustak ceramiczny stropowy DP; szerokość-340 mm, wysokość-190 mm.
Pustak ceramiczny stropowy CERIT; szerokość-285 mm, wysokość-180 mm.
Kształtki ceramiczne do dyli stropowych; typ Toruński i DP.
Kształtki do belki nadprożowej (szalunek); typ V 25/19 i typ V 19/22.
Pustaki stropowe powinny wykazywać odporność na działanie obciążenia statycznego rozłożonego równomiernie na górnej powierzchni pustaka
Pustak ACKERMANA PN-B-12005
Pustak stropowy CERAM 50 i CERAM 60
Materiały ogniotrwałe
Rodzaje produkowanych elementów: prostka, klin: leżący, stojący, niski, płaski.
Wyroby glino-krzemianowe /szamotowe/, kwarcowo-szamotowe, , wysokoglinowo-korundowe i korundowe
Wyroby magnezytowe, spinelowe, forsterytowe
Wyroby węglanowe (porowatość wyrobów 12-27%, ρ= 1.9-1.95 g/cm3 i ρo= 1.4-1.69 g/cm3, wytrzymałość na ściskanie Rc = 20-40 MPa (a nawet do 100 MPa).
Wyroby grafitowe (szamotowo-grafitowe)
Wyroby karborundowe z węglika krzemu.
Wyroby cyrkonowe, tlenkowe i beztlenkowe.
Cegła termalitowa (termoizolacyjna);w zależności od gęstości 2 odmiany: 650 i 750; wytrzymałość na ściskanie odpowiednio 0.8 i 1.6 MPa, = 0.2 lub 0.25 W/mK w 50o Ci 0.26 W/mK w 350oC; wym.: 250*120*65 mm
Ceramiczne rurki drenarskie (PN-B-12040) i nakrywy kablowe.
Ceramiczne rurki drenarskie mają długość 300 mm i średnicę wewnętrzną od 50 do 200 mm. Obciążone wzdłuż tworzącej powinny wytrzymać 4 kN. Używane do prac melioracyjnych.
Nakrywy kablowe, produkowane są w trzech typach: typ 50 o szerokości wewnętrznego otworu 50 mm oraz odpowiednio typy 75 i 100. Służą do zabezpieczania kabli układanych w ziemi.

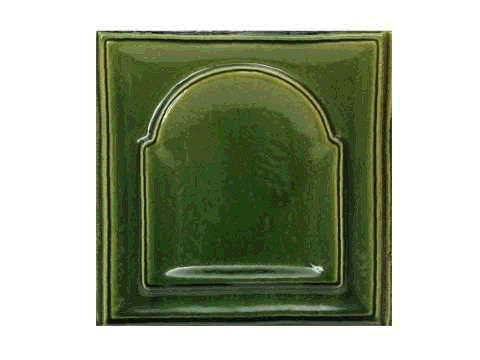

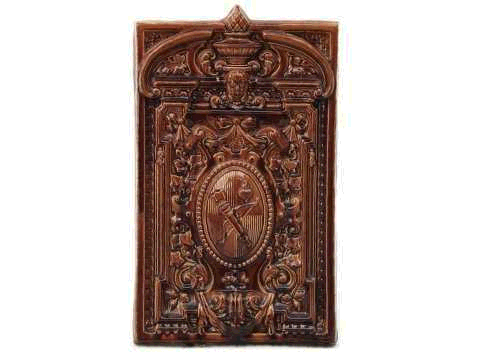

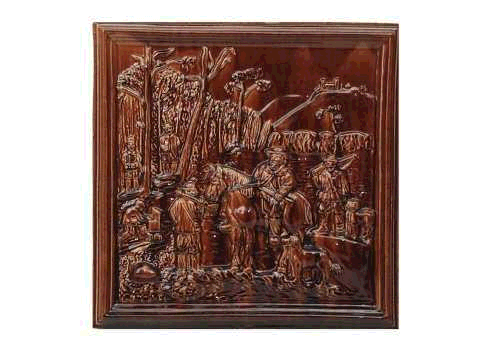

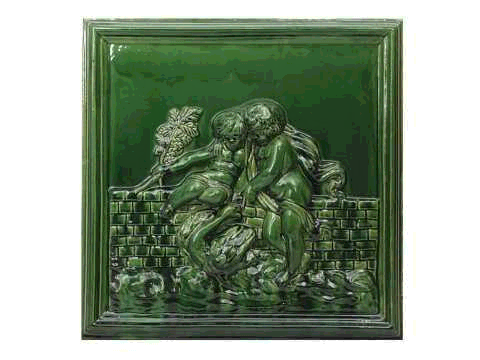

Kafle piecowe (PN-B-12044:1999)
Kafle piecowe są porowate ale pokryte szkliwem, które nadaje tym wyrobom korzystny wygląd, a także umożliwia utrzymanie ich w czystości. Kafle są wypalane dwukrotnie. Mogą mieć kształt kwadratowy (o symbolach K ) i prostokątny (o symbolach P). Siła zginająca kafel przy rozstępie podpór 180 mm powinna wynosić co najmniej: 1,2 kN - kafle kwadratowe i 0.8kN - kafle prostokątne.
Porowatość względna kafli nie powinna być większa niż 20%. Kafle powinny wykazywać odporność cieplną - ogrzewanie kafli stopniowo przez 120 min. do temperatury 2000C; utrzymanie tego stanu przez 30 min. a następnie schłodzenie strumieniem powietrza tłoczonym wentylatorem przez 5 min. (do temp. 200C); Na kaflech nie powinno być rys, pęknięć, odprysków ani innych uszkodzeń szkliwa.
- płytki szkliwione ścienne - PN-EN 159,
- listwy ceramiczne ścienne - PN-EN 159;
- płytki uniwersalne - PN-EN 177,
- listwy podłogowe - PN-EN 177,
- płytki gres porcellanato - PN-EN 176
Płytki ścienne ceramiczne szkliwione
Płytki ceramiczne szkliwione, są wyrobem stosowanym do wykładania ścian pomieszczeń sanitarnych, kuchni, łazienek, laboratoriów , itp.
Płytki ceramiczne szkliwione ścienne - rozróżnia się dwa gatunki: I i II; wym.: 200*150, 200*100, 150*150, 150*75 mm; grubość 5.5 mm.
Płytki i kształtki ceramiczne o czerepie spiczonym
GRES - płytki kamionkowe, wym.: 300*300*8.5 mm, 200*300*8.5, powierzchnia: matowa, polerowana, ryflowana - antypoślizgowa, produkowane są także płytki schodowe tzw. stopnice, zastosowanie: posadzki i okładziny ścienne wew. i na zew. budynków.
MONOPRESSATURA - płytki kamionkowe szkliwione (gr. szkliwa 1 i 1.5 mm wprasowywana na sucho, szkliwo o podwyższonej wytrzymałości mechanicznej), zastosowanie: posadzki i okładziny ścienne wew. i na zew. budynków.
płytki kamionkowe „GRANIT”, wym.: 200*200*7.5 mm, 200*300*7.5 mm, powierzchnia użytkowa - gładka, ryflowana; n 2%, ścieralność 1.5 mg, pełna mrozoodporność; zastosowanie: posadzki i okładziny ścienne wew. i na zew. budynków.
płytki i kształtki podłogowe ceramiczne (terakota), kształt płytek zróżnicowany: trójkątne, prostokątne, kwadratowe, pięciokątne, sześciokątne, ośmiokątne oraz inne, długość boku od 20 do 150 mm a grubość 5 do 13 mm, n = 2.5 - 5%, ścieralność S = 0.2-0.3 cm, Rzg = 25 MPa, zastosowanie: nawierzchnie podłóg w pomieszczeniach wilgotnych i narażonych na zawilgocenie.
płytki kwasoodporne kamionkowe ,odporne na działanie kwasów nieorganicznych - H2SO4, HCl, HNO3 , organicznych oraz ługów, Rc > 40 MPa.
płytki klinkierowe elewacyjne, typ A i B, gat.: typ A i B I (sortowany) i II (szkliwione), wym.: typ A - 250*120*25 mm i typ B - 250*60*25 mm.
płytki klinkierowe narożnikowe, gat. typ A i B I (sortowany) i II (szkliwione),wym.: typ A - 120*250*120 mm i typ B - 120*250*60 mm.
płytki elewacyjne typ C, wym.: 190*90*20 mm.
płytki elewacyjne - ryflowane, wym.: 245*60*20 mm.
płytki elewacyjne NF-7 i NF-9, wym.: (NF-7) 240*71*14 mm i (NF-9) 240*90*25 mm.
kształtki podokienne klinkierowe, wym.: 220*110*25(30) mm i 250*95*25 mm, gat. I (sortowane) i II (szkliwione).
kształtki podokienne szkliwione, wym.: 225*100*45 mm.
kształtki podokienne nieszkliwione, typy: 10/22, 10/27, 13, 10 OSTRZESZÓW, wym. odpowiednio: 220*100*20 mm, 270*100*20 mm, 240*130*25 mm, 245*100*25 mm.
kształtka schodowa, gat. I (sortowany) i II (szkliwione),typy A i B, wym.: typ A - 290*85*250 mm, typ B - 290*85*125 mm
kształtki schodowe z nacięciami, typ ST, wym.: 270*100*25 mm.
rury i kształtki kamionkowe kanalizacyjne, asortyment: trójniki, łuki, kolana, syfony, wpusty, osadniki itp., średnica rur od 300 do 1000 mm, odporność na zgniatanie od 25 do 42 kN,
N = 3.5-8%.
Kamionkowe wyroby kwasoodporne: KN - normalne, KS - specjalne, KN - zbiorniki, wanny, płuczki i kształtki, aparatura, sprzęt laboratoryjny i techniczny, gat. I i II, mogą być szkliwione, nieszkliwione i szlifowane, Rc = 30-80 MPa,
Opracowała: dr inż. Teresa Rucińska
