Temat:	Prostowniki sterowane

UWAGA: temat jest rozszerzeniem materiału opracowanego dla klasy 1 TS i znajduje się jako zajęcia w dziale elektrochemiczne źródła energii, temat „Zasada działania prostownika”.

1. Wiadomości wstępne

Prostownikiem sterowanym nazywa sie prostownik umożliwiający płynna regulacje wartości średniej napięcia wyprostowanego przez wpływanie na czas przepływu prądu przez tyrystory w każdym okresie napięcia zasilającego.

Wspólna cecha wszystkich prostowników sterowanych jest możliwość zmiany średniej wartości napięcia wyprostowanego przez zmianę kata wysterowania (zapłonu) tyrystora 1.

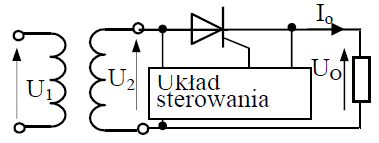

2. Prostownik sterowany jednofazowy jednopołówkowy

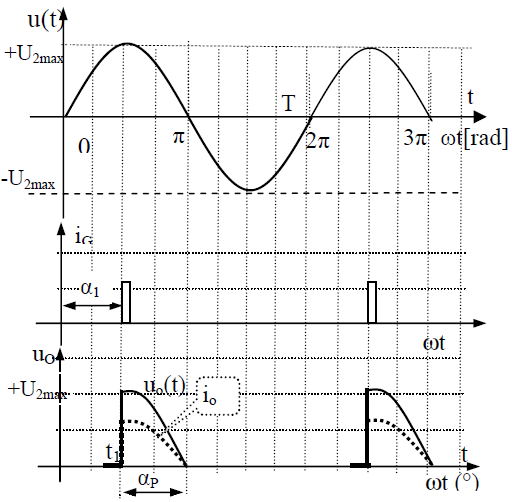

Układ wyzwalający synchronizowany napięciem U2 , w każdym okresie lub półokresie napięcia U2 wysyła impuls prądu do bramki tyrystora w chwili odpowiadającej kątowi α₁.

Od tego momentu rozpoczyna się przepływ prądu anodowego tyrystora. Prąd ten zmienia sie zgodnie ze zmiennością napięcia prostowanego U2 , do końca trwania dodatniej półfali tego napięcia.

Największa wartość średnią prądu wyprostowanego uzyskuje sie, gdy kąt wysterowania α₁=0; prostownik sterowany pracuje wtedy tak samo jak nie sterowany.

Zerowa wartość prądu wyprostowanego wystąpi gdy kat zapłonu α₁=180^o ( tyrystor pozostaje zablokowany).

2. Prostownik sterowany jednofazowy dwupołówkowy

Identycznie jak w prostowniku jednopołówkowym, największa wartość średnia prądu wyprostowanego uzyskuje sie, gdy kąt wysterowania α₁=0; prostownik sterowany pracuje wtedy tak samo jak nie sterowany.

Zerowa wartość prądu wyprostowanego wystąpi gdy kat zapłonu α₁=180^o ( tyrystor pozostaje zablokowany).

Na zrzutach ekranowych wykonanych z programu edukacyjnego (Prostowniki 2.0 - styczeń 2002, autor: Stanisław Juraszek) przedstawiono przebiegi dla różnych kątów zapłonu tyrystorów
w prostowniku.

3. Prostownik trójfazowy dwupołówkowy

Prostowniki trójfazowe charakteryzują się znacznie mniejszym tętnieniem napięcia wyjściowego niż prostowniki jednofazowe.

Poniżej na zrzutach ekranowych wykonanych z programu edukacyjnego (Prostowniki 2.0 - styczeń 2002, autor: Stanisław Juraszek) przedstawiono przebiegi dla różnych kątów zapłonu tyrystorów w prostowniku.

Największa wartość średnią prądu wyprostowanego uzyskuje sie, gdy kąt wysterowania α₁=0; prostownik sterowany pracuje wtedy tak samo jak nie sterowany.

Zerowa wartość prądu wyprostowanego wystąpi gdy kat zapłonu α₁=120^o ( tyrystor pozostaje zablokowany).

Zrzut ekranowy wykonano z programu edukacyjnego

Prostowniki 2.0 - styczeń 2002, autor: Stanisław Juraszek
