OBRÓBKA PLASTYCZNA
Nazwisko i imię: Tomasz Machowiak		Semestr: IV	Wydział: BMiZ		Kierunek: MiBM	Grupa: M4
Temat ćwiczenia: Walcowanie gwintów.
Data wykonania ćwiczenia: 20.03.2003.	Nazwisko prowadzącego: dr inż. A. Bączkowski			Ocena:

1. Opracowanie teoretyczne.

Rozróżniamy następujące metody walcowania gwintów zewnętrznych na walcarkach:

• Walcowanie za pomocą walców:

- dwoma i trzema walcami (wgłębne i przelotowe),

- ze stycznym posuwem półwyrobu,

- wielokrotne.

• Walcowanie za pomocą szczęk płaskich,

• Walcowanie za pomocą walców segmentowych,

• Walcowanie planetarne (pomiędzy narzędziami segmentowymi: wklęsłym i wypukłym).

• Walcowanie wgłębne:

Walce obracają się w tym samym kierunku. Przedmiot obrabiany spoczywa na podtrzymce i pod działaniem sił tarcia wykonuje ruch obrotowy. Jeden z walców wykonuje ruch w kierunku promieniowym (posuw wgłębny). Na walcach wykonany jest gwint wielokrotny, o takim samym skoku i zarysie jak gwint który chcemy uzyskać. Osie walców są do siebie i do materiału gwintowanego równoległe. Jednak oś materiału gwintowanego jest przesunięta w dół względem osi walców.

Walcowanie wgłębne stosuje się do kształtowania dokładnych gwintów o dużych skokach i głębokich zarysach. Długość części gwintowanej jest ograniczona, nie można gwintować śrub z łbem.

Schemat walcowania wgłębnego:

1 - walce, 2 - podtrzymka, 3 - przedmiot gwintowany, e - przesunięcie osi przedmiotu, p - posuw wgłębny.

• Walcowanie przelotowe:

Podczas walcowania przelotowego walce nadają przedmiotowi ruch śrubowy. Średnica podziałowa gwintu walca jest nieco inna niż średnica przy walcowaniu wgłębnym. Różnica kątów wzniosu powoduje wystąpienie osiowej składowej siły walcowania i przesuw przedmiotu obrabianego. Walec posiada część wejściową o stopniowo wzrastającej średnicy, co umożliwia uchwycenie przedmiotu. Na jego powierzchni nacięte są pierścienie o takim samym skoku i zarysie jak gwint który chcemy uzyskać.

Walcowanie przelotowe stosuje się do walcowania gwintów średnio dokładnych o dużych długościach, można w tej metodzie gwintować śruby z łbem w odróżnieniu do metody wgłębnej.

Schemat walcowania przelotowego dwoma walcami:

1 - walce, 2 - podtrzymka, 3 - przedmiot gwintowany, e - przesunięcie osi przedmiotu, p - posuw osiowy

• Walcowanie za pomocą szczęk płaskich:

Narzędzia posiadają następujące części: wejściową , kalibrującą i wyjściową . Jedna szczęka jest stała, druga wykonuje ruch posuwisto-zwrotny. Uchwycenie przedmiotu obrabianego i walcowanie następuje na części wejściowej. Na powierzchniach szczęk wykonane są rowki o kształcie odpowiadającym zarysowi walcowanego gwintu, nachylone do kierunku ruchu.

Omawiany sposób zapewnia średnią dokładność i dużą wydajność pomimo strat czasu na ruch jałowy (powrót szczęki ruchomej do położenia początkowego).

• Pomiary gwintów:

Do pomiarów gwintów można wykorzystywać praktycznie większość przyrządów pomiarowych tj. suwmiarki, mikromierze, a także bardziej skomplikowane (mikroskopy z wbudowaną podziałka na okularze). Ponadto najprostszą metodą pomiaru gwintów jest metoda porównania z wzorcami. Przy pomiarze gwintów mierzymy:

• skok gwintu,

• średnicę wewnętrzną,

• średnicę zewnętrzną,

• średnicę podziałową.

2. Część praktyczna.

Na zajęciach gwintowaliśmy metodą wgłębną oraz przelotową.

	Długość lg [mm]	Średnica d [mm]
Przed walcowaniem	50	7,1
Po walcowaniu wgłębnym	50	7,7
Po walcowaniu przelotowym	50	7,6

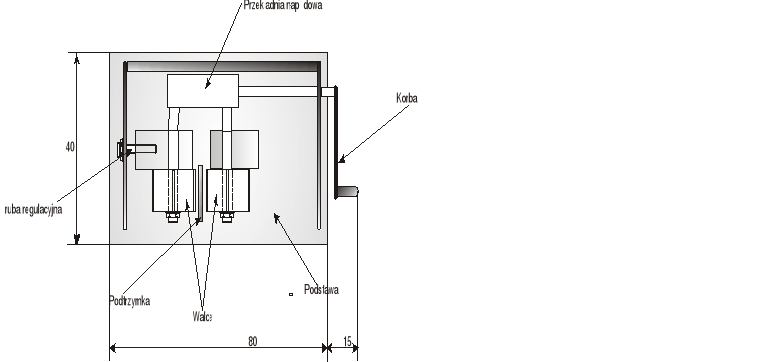

Szkic walcarki do gwintów zewnętrznych:

---
