Politechnika

Lubelska

Laboratorium elektronicznych układów analogowych

Ćwiczenie Nr 1

Wykonał:

Ptak Dariusz

Semestr

VII

Grupa

ED 7.2

Rok akad.

1999/00

Temat ćwiczenia:

Wzmacniacz operacyjny.

data wyk.

11.10.1999

pon. godz. 845

Ocena

1. Cel ćwiczenia:

Celem ćwiczenia było wykonanie wzmacniacza operacyjnego przy następujących

założeniach :

kU = -20

f ≥ 100kHz

RWE ≥1MΩ

na bazie układu scalonego : μA 741

2. Schemat układu :

0x01 graphic

Układ składa się z dwóch stopni: pierwszego nieodwracającego i drugiego odwracającego fazę. Pierwszy stopień ma za zadnie wzmocnić, drugi zaś odwrócić fazę.

Przy obliczaniu stopnia nieodwracającego wartość rezystancji R1 dobieramy dowolną, dla ułatwienia dalszych obliczeń R1=1kΩ.

R2=(kU1-1)⋅R1=19⋅R1=19kΩ

Dla drugiego stopnia:

R3 i R4 dobieramy dowolnie, jedynym warunkiem jest by R3 = R4

Ustalając R3= R4=10kΩ , R5 obliczamy R5=0x01 graphic
5kΩ

Wzmocnienie układu wynosi więc:

kU= kU1⋅ kU2= 20⋅1= 20

przy obliczeniu wzmocnienia pierwszego stopnia:

kU1=1+0x01 graphic
=1+0x01 graphic
= 20

i drugiego:

kU2=0x01 graphic
=1

3. Pomiary:

fg [kHz]

UWE [mV]

UWY [V]

kU

0,1

100

1,9

19

1

100

1,9

19

10

100

1,6

16

100

100

0,28

2,8

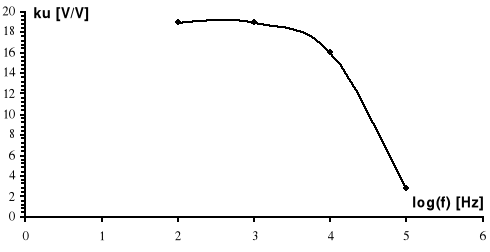

kU=0x01 graphic

0x01 graphic

4. Wnioski:

Celem ćwiczenia było zaprojektowanie wzmacniacza prądu stałego o określonych założeniach, zbudowanego na układzie μA 741. Mój projekt wzmacniacza posiada dwa stopnie: pierwszy nieodwracający i drugi odwracający. Pierwszy ze stopni ma za zadanie wzmacniać ( założenie kU=20), natomiast drugi powinien tylko odwrócić fazę przy wzmocnieniu kU=-1. W sumie powstał wzmacniacz odwracający fazę o zadanym wzmocnieniu kU=-20. Wzmocnienie uzyskane podczas badania wzmacniacza było nieznacznie mniejsze od założonego kU=-19. Drugim założeniem oprócz wzmocnienia był spadek wzmocnienia o 3dB (o wartość 0x01 graphic
) dla f ≥ 100kHz.Badany wzmacniacz utrzymywał założone wzmocnienie do około 100 kHz, powyżej tej częstotliwości wzmocnienie znacznie zmalało, co można odczytać z charakterystyki. Oznacza to, że badany wzmacniacz może wzmacniać sygnały do 100 kHz. Dzięki wykorzystaniu oscyloskopu można było zaobserwować że sygnał wyjściowy jest odwrócony w stosunku do sygnału wejściowego.

Co do założeń ( wzmocnienie, odwrócenie fazy, częstotliwość ), można powiedzieć, że w dużym stopniu zostały spełnione.
