2.2. ZBIÓR ZNAKÓW / IKON DO ZOBRAZOWANIA POLA WALKI

Zbiór ikon symboliki operacyjnej jest uporządkowany zgodnie z hierarchią informacji taktycznej i z zasadami kodowania symboli przedstawionych w rozdziale I.

W tabeli D-I przedstawiono postać graficzną każdej przyjętej ikony. Wielkości, kształty i usytuowanie elementów składowych poszczególnych ikon są ważne i powinny być wiernie zobrazowane zarówno przez system zautomatyzowany C4I jak i przez użytkowników symboliki rysowanej ręcznie. Przedstawione ikony są tej samej wielkości. Ich wielkość nie jest zależna od tego czy są otoczone ramką, czy też nie. Rozdział II pkt. 2.1. określa minimalną wielkość ikon oraz związek wielkości ikony z wielkością ramki. Dlatego zgodnie z tym co pokazano w tabeli, względne wielkości ikon nie są istotne. Wielkość ikony jest ustalana przez użytkownika lub projektanta systemu, zgodnie z wymaganiami standardu. Zawsze należy utrzymywać osie ikon przedstawionych w tabeli bez względu na to czy posiadają one ramkę, czy też nie oraz bez względu na to, gdzie są umieszczane: na mapach, wykresach czy nakładkach, itd. Ikony przedstawiające sprzęt w układzie góra-dół powinny być zorientowane w kierunku górnej części strony.

W kolumnie tabeli „Opis” przedstawiono zwięzły opis każdej ikony z wykorzystaniem terminologii powszechnie używanej w środowisku C4I. W kolumnie „Hierarchia” przedstawiono numer hierarchii informacji (taksonomia) opisany w rozdziale I. W kolumnie „Ramka” przedstawiono kody ramek „F” (ramka), „UF” (bez ramki), „FO” (ramka opcjonalna.) Ikona z kodem F jest przedstawiana tylko w odpowiedniej ramce. Ikona z kodem UF jest zawsze przedstawiana bez ramki. Ikona z kodem FO może być przedstawiona z ramką lub bez ramki. Kolumna ID Symbolu w jego każdej podkolumnie „Przynależność” (Nieznany, Swój, Neutralny, Wrogi) przedstawia 15-znakowy identyfikator alfanumeryczny niezbędny do odtworzenia każdej określonej ikony w systemach zautomatyzowanych.

Ponieważ nie wszystkie symbole wykorzystują wszystkie 15 znaków, na każdej nieużywanej pozycji wstawia się (występuje) myślnik (-). Gwiazdka (*) w nieużywanej pozycji oznacza, że jest ona definiowana przez użytkownika w oparciu o specyficzne okoliczności towarzyszące symbolowi.

2.2.1. ZNAKI OKREŚLAJĄCE PRZESTRZEŃ KOSMICZNĄ I OPERACJE POWIETRZNE

TABELA D-I. Zbiór ikon dla przestrzeni kosmicznej.
OPIS	HIERARCHIA	RAMKA	NIEZNANY	SWÓJ	NEUTRALNY	WROGI
						SYM-ID	SYM-ID	SYM-ID	SYM-ID
			SYMBOLE WALKI	1.X
			TRASA KOSMICZNA	1.X.1	F
						SUP*------*****	SFP*------*****	SNP*------*****	SHP*------*****

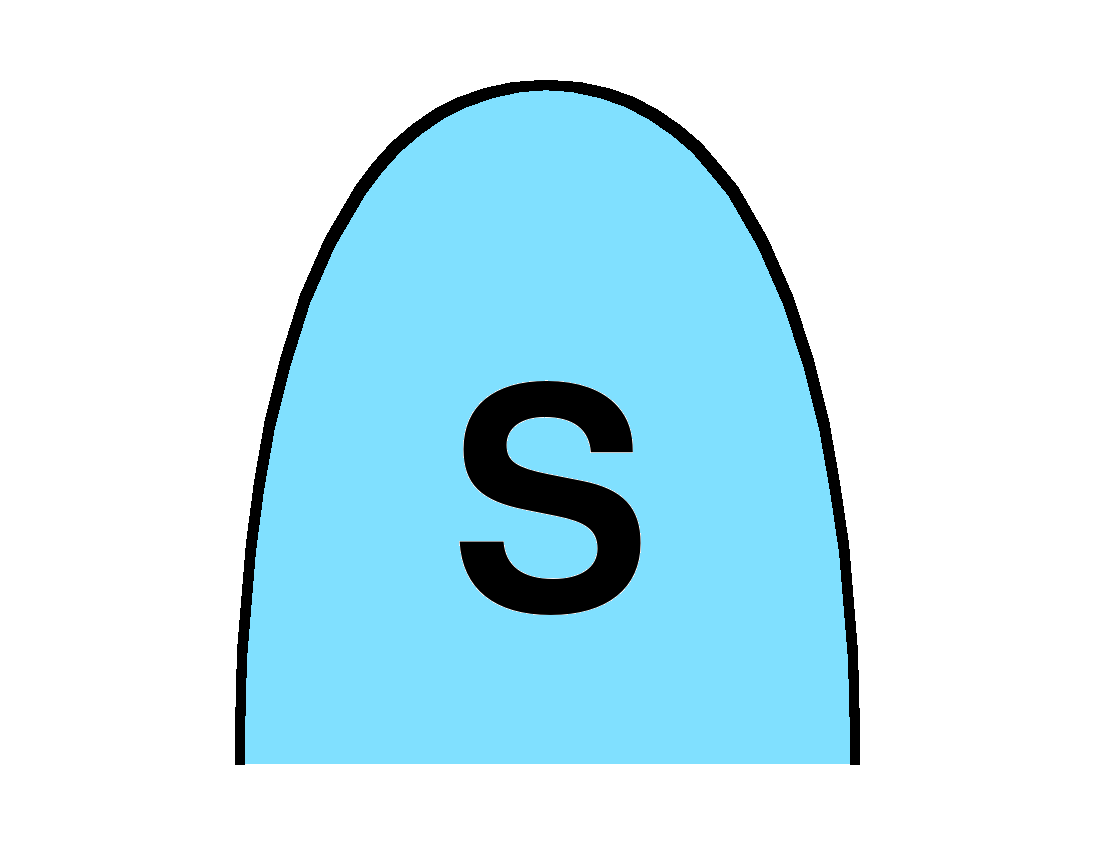

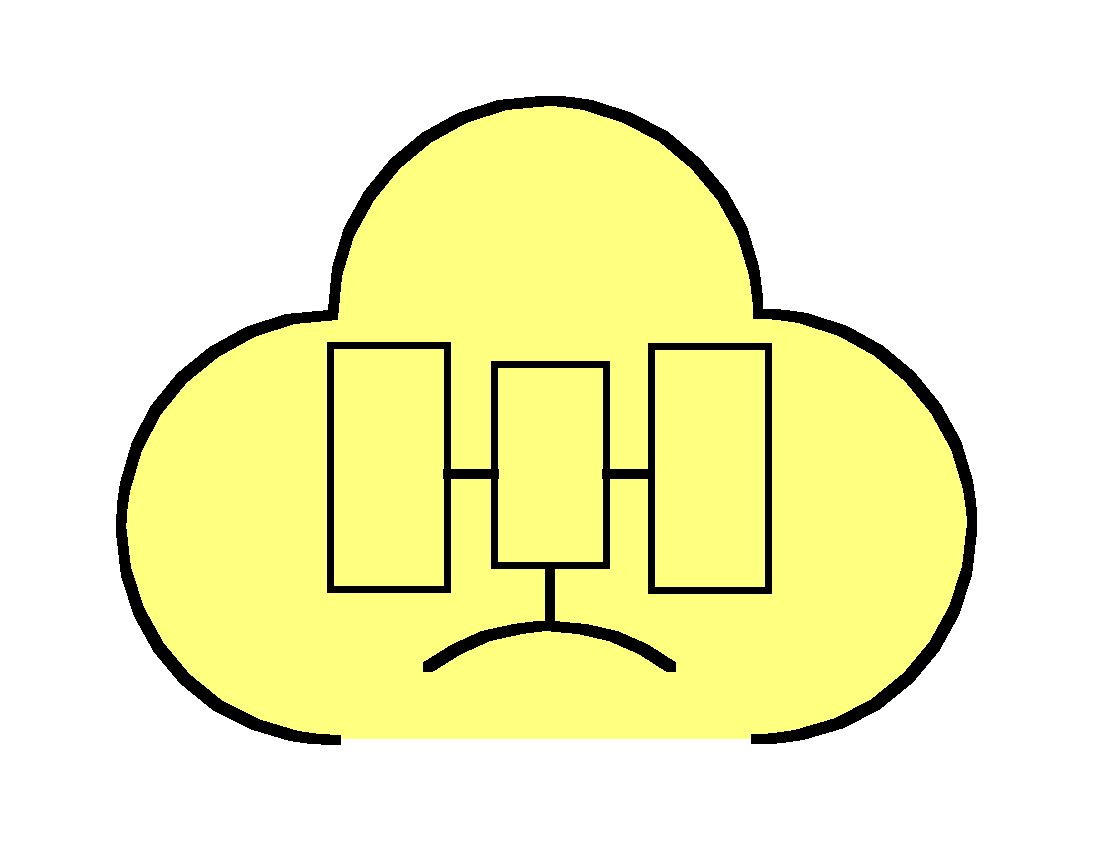

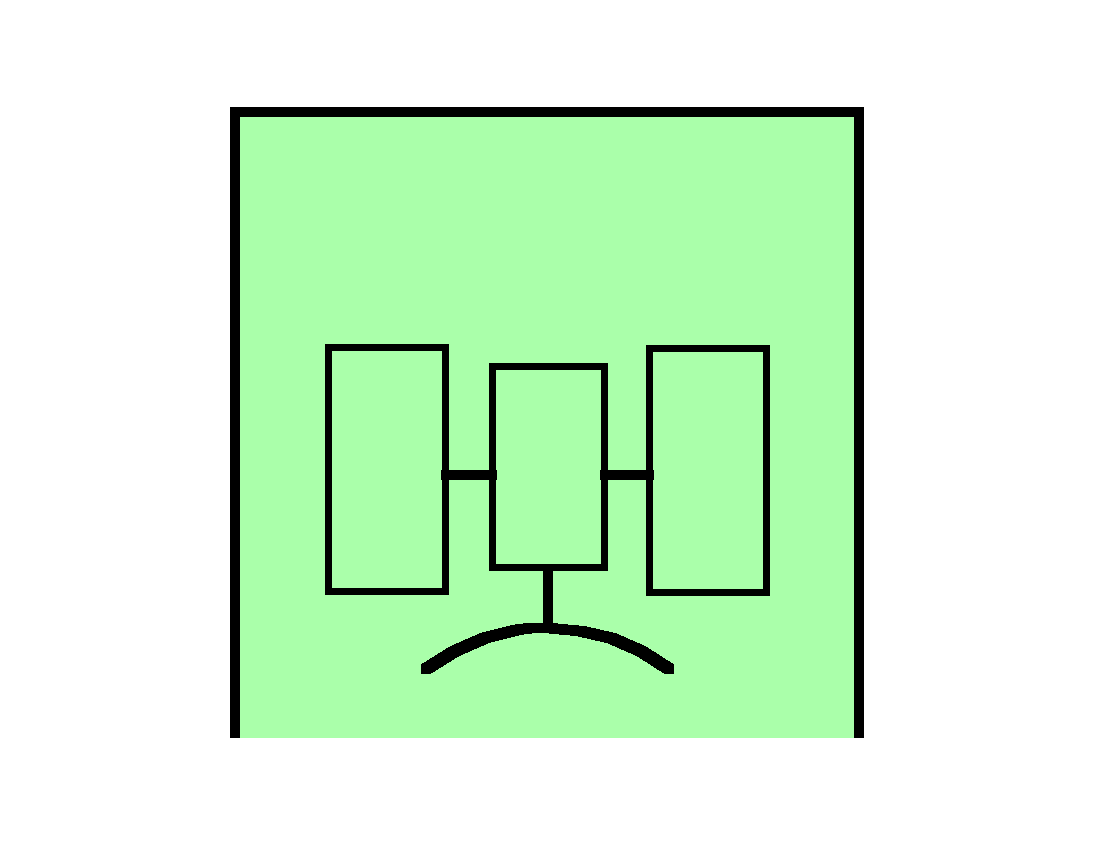

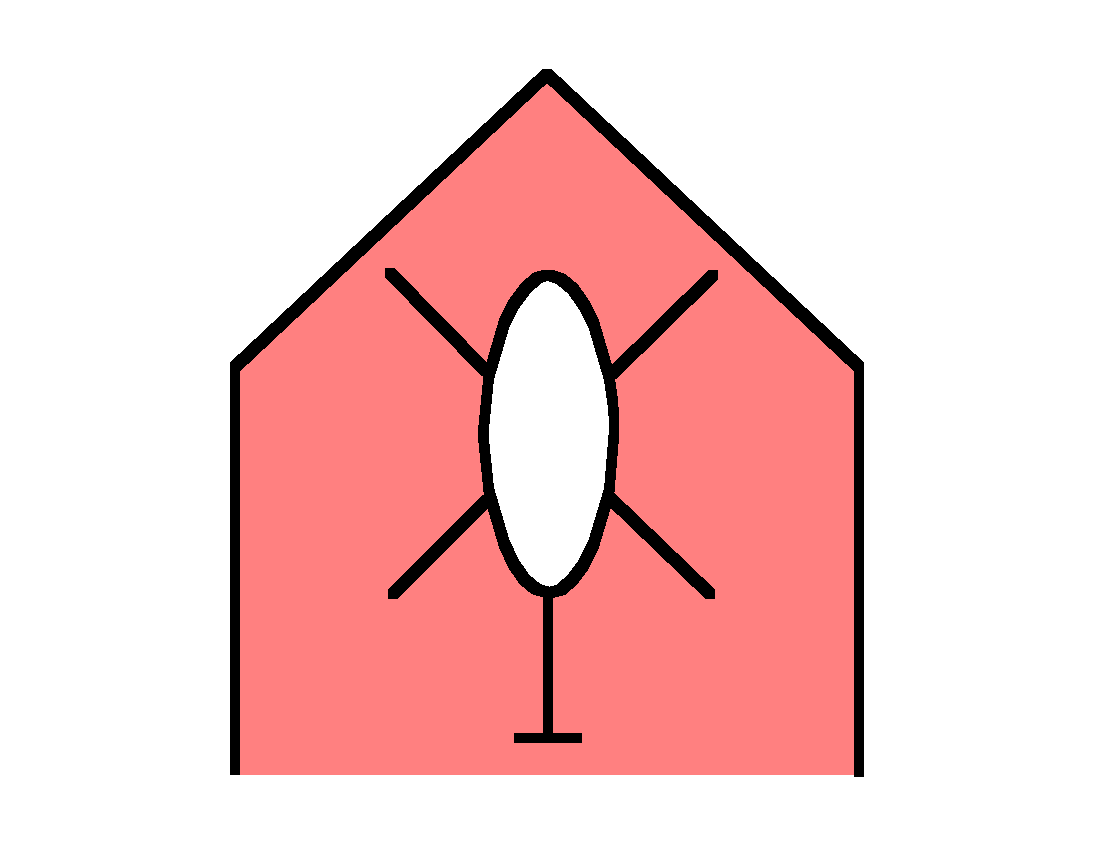

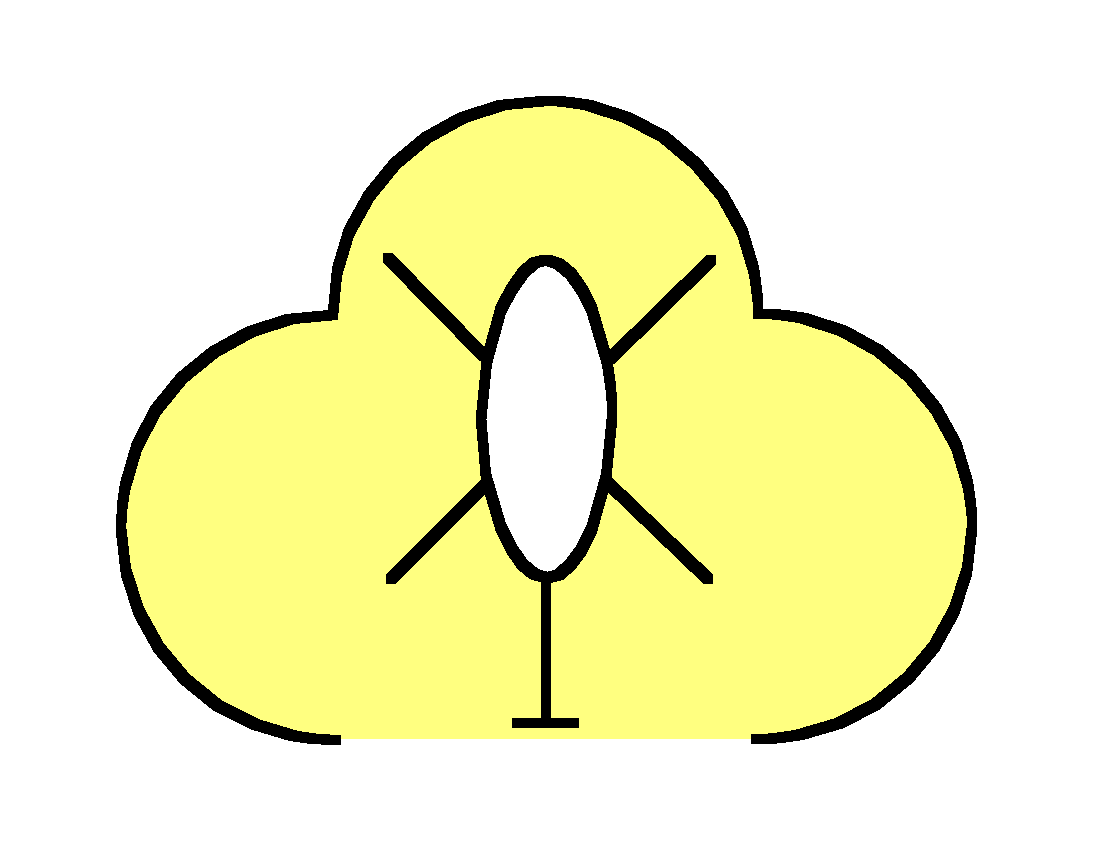

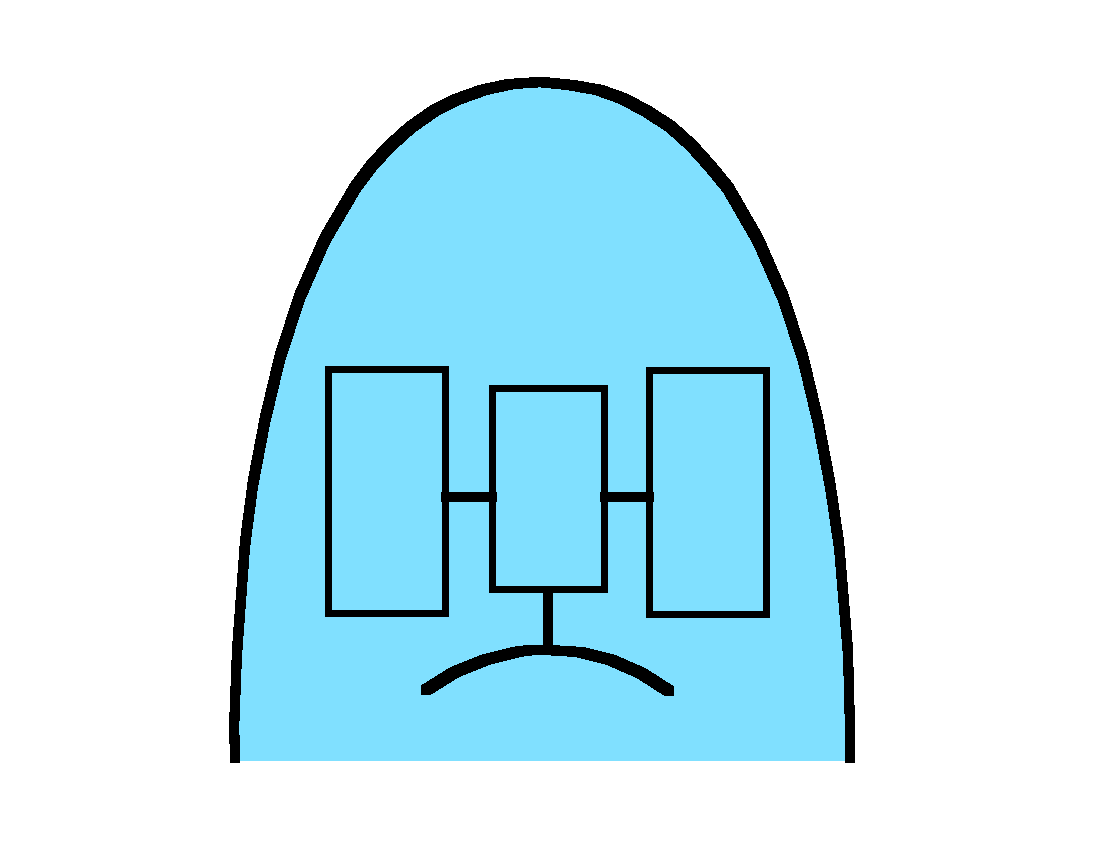

			TRASA KOSMICZNA SATELITA	1.X.1.1	F
						SUP*S-----*****	SFP*S-----*****	SNP*S-----*****	SHP*S-----*****

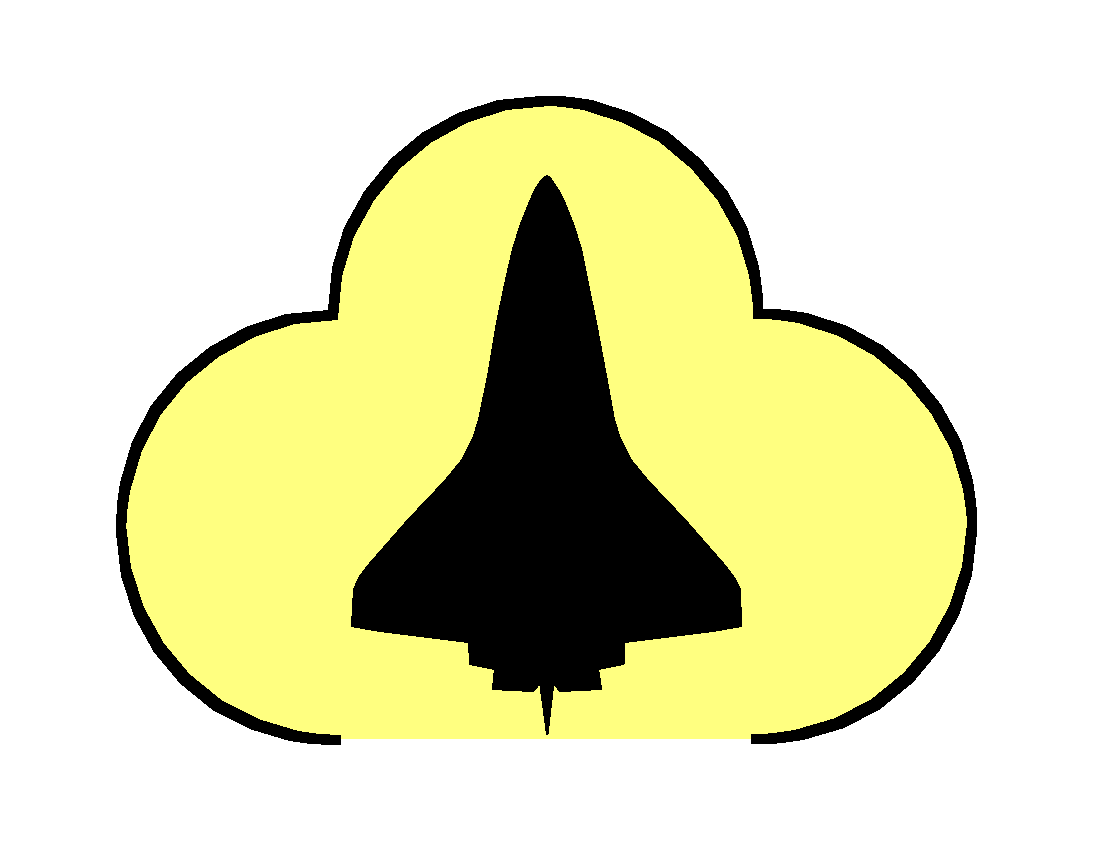

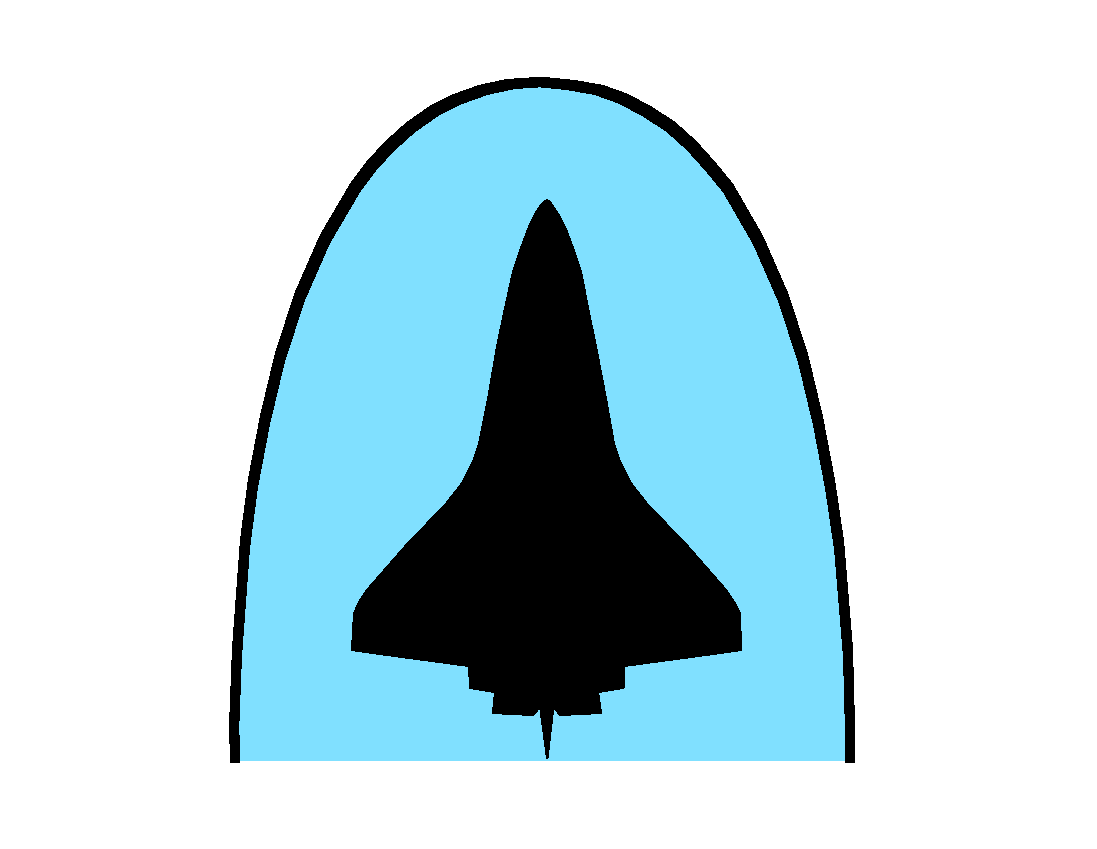

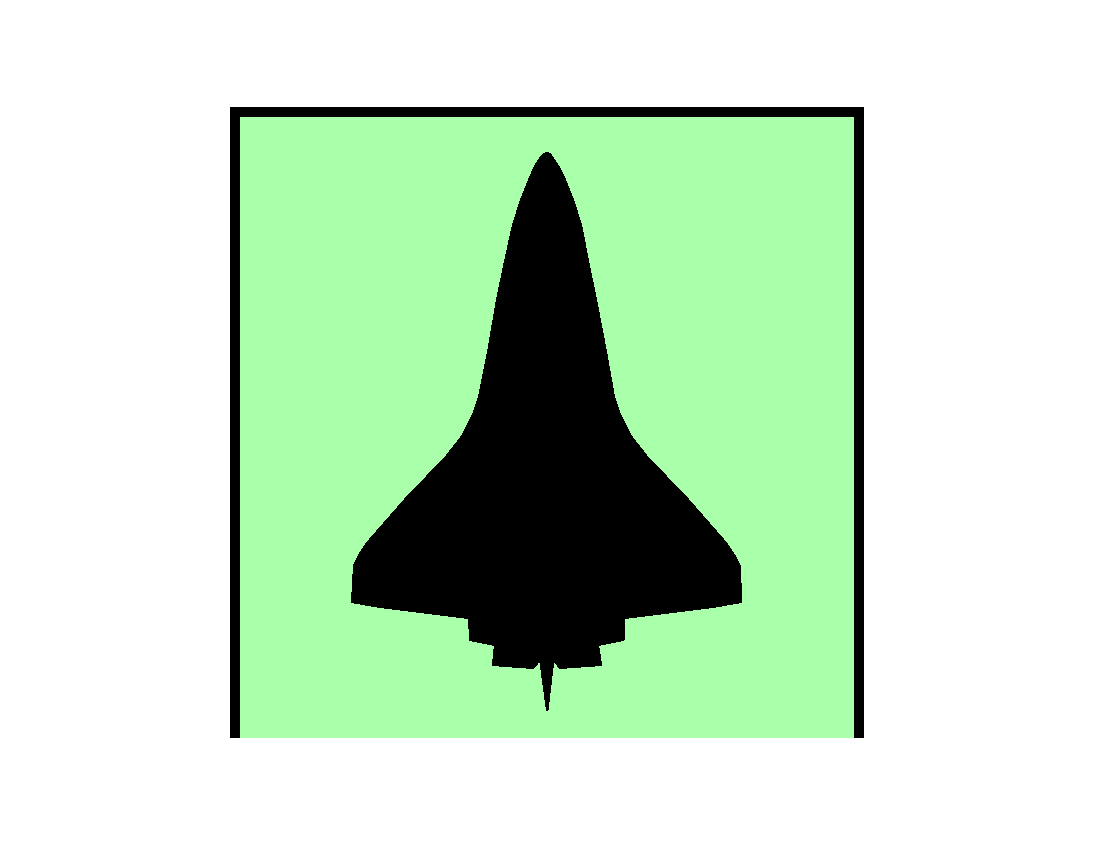

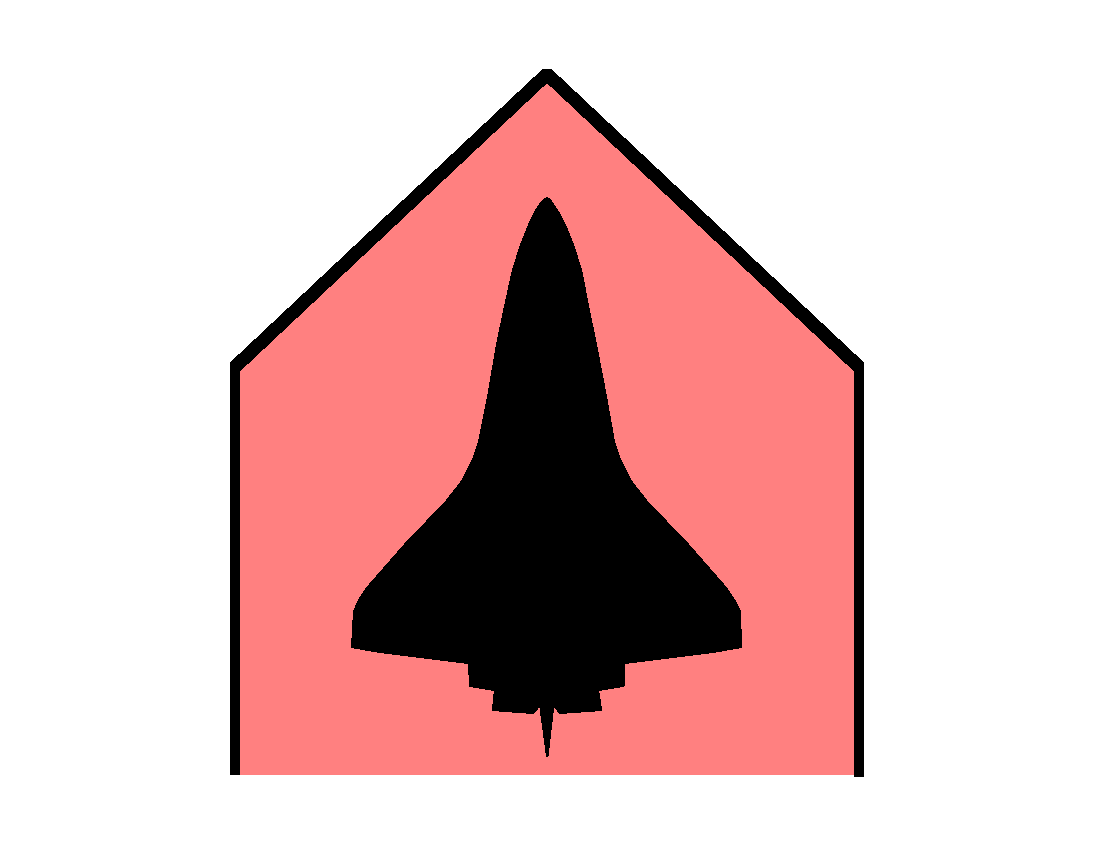

			TRASA KOSMICZNA KOSMICZNY POJAZD ZAŁOGOWY	1.X.1.2	F
						SUP*V-----*****	SFP*V-----*****	SNP*V-----*****	SHP*V-----*****

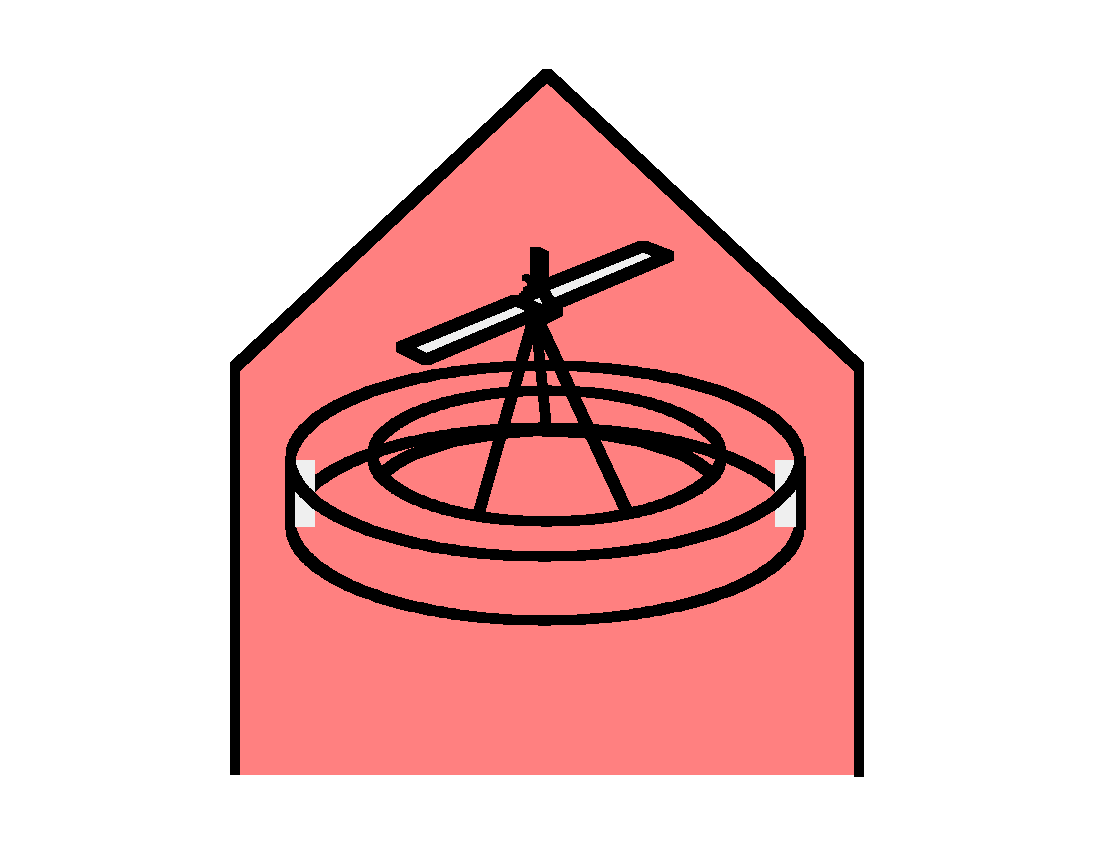

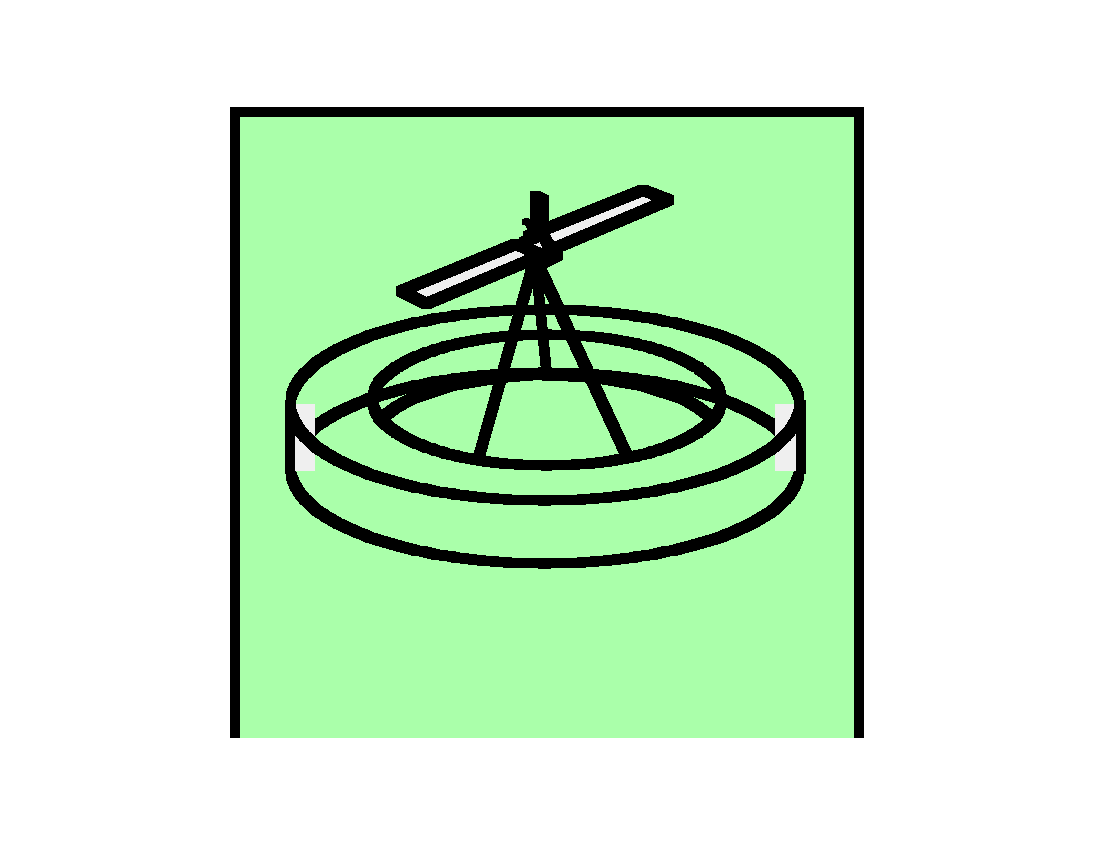

			TRASA KOSMICZNA STACJA KOSMICZNA	1.X.1.3
						SUP*T-----*****	SFP*T-----*****	SNP*V-----*****	SHP*V-----*****

TABELA D-I. Zbiór ikon operacji powietrznych
OPIS	HIERARCHIA	RAMKA	NIEZNANY	SWÓJ	NEUTRALNY	WROGI
						SYM-ID	SYM-ID	SYM-ID	SYM-ID

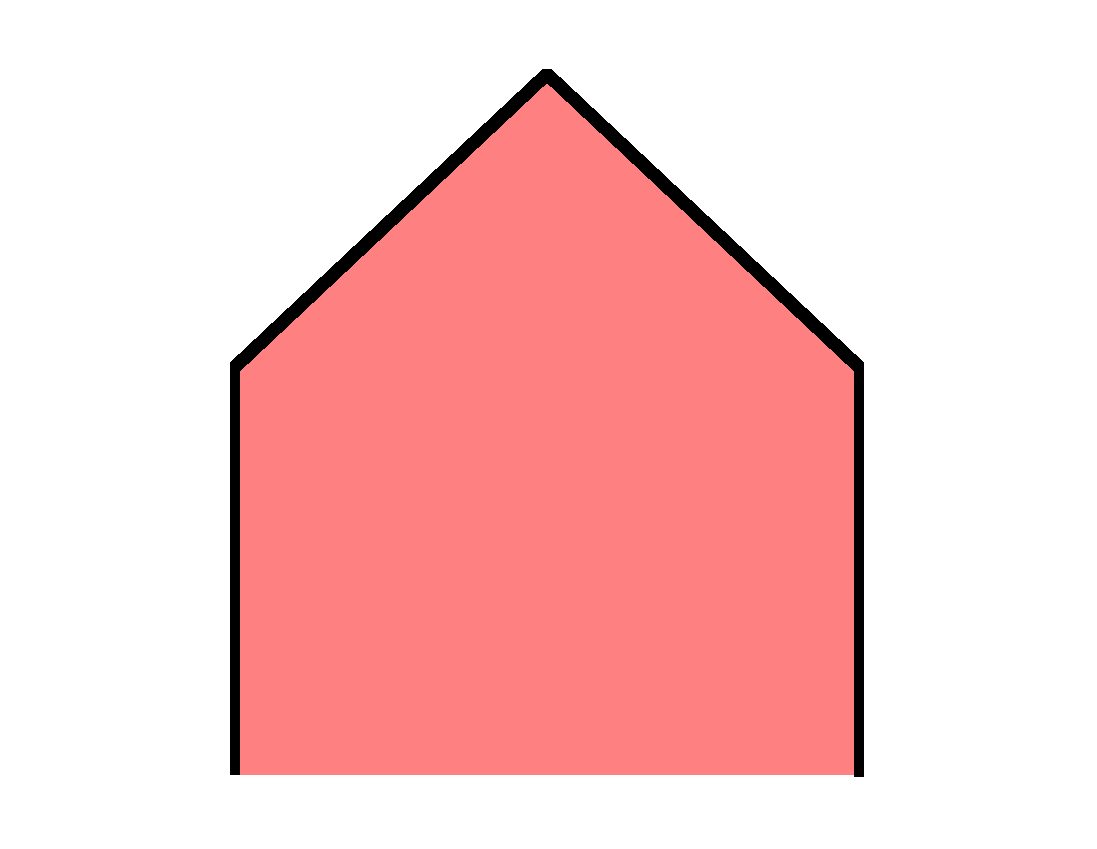

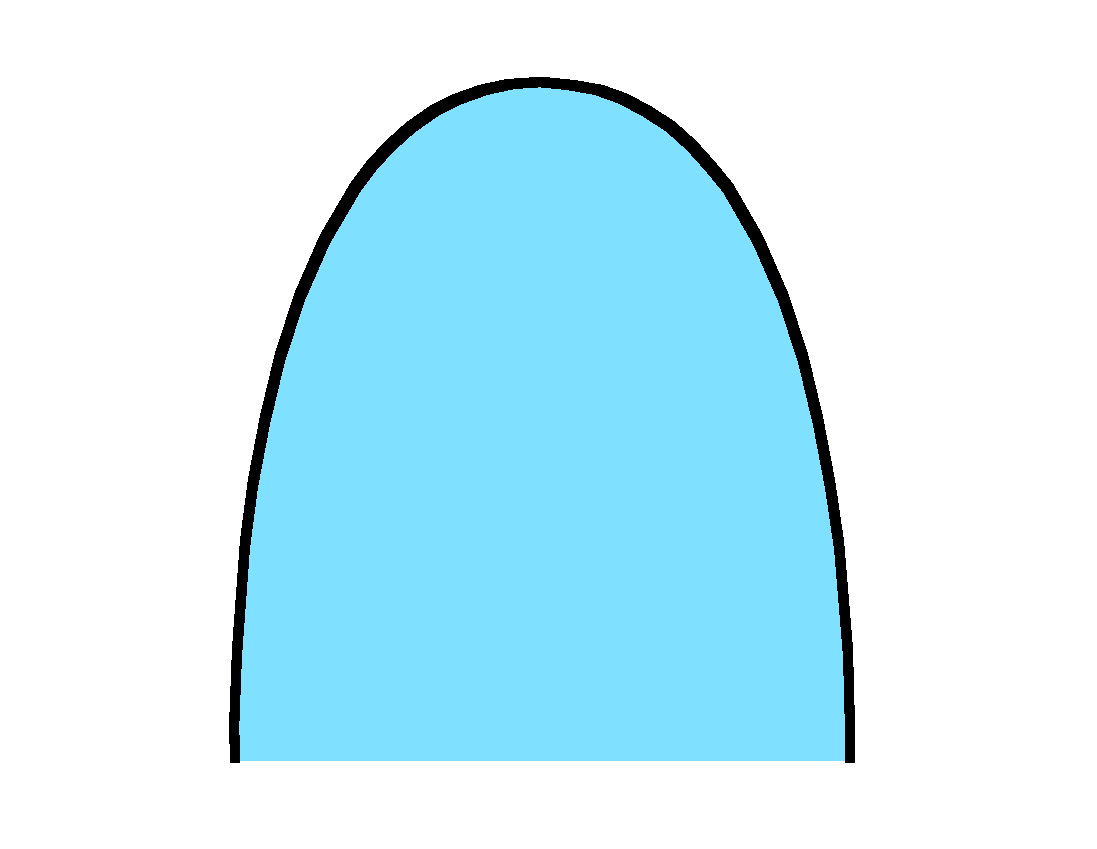

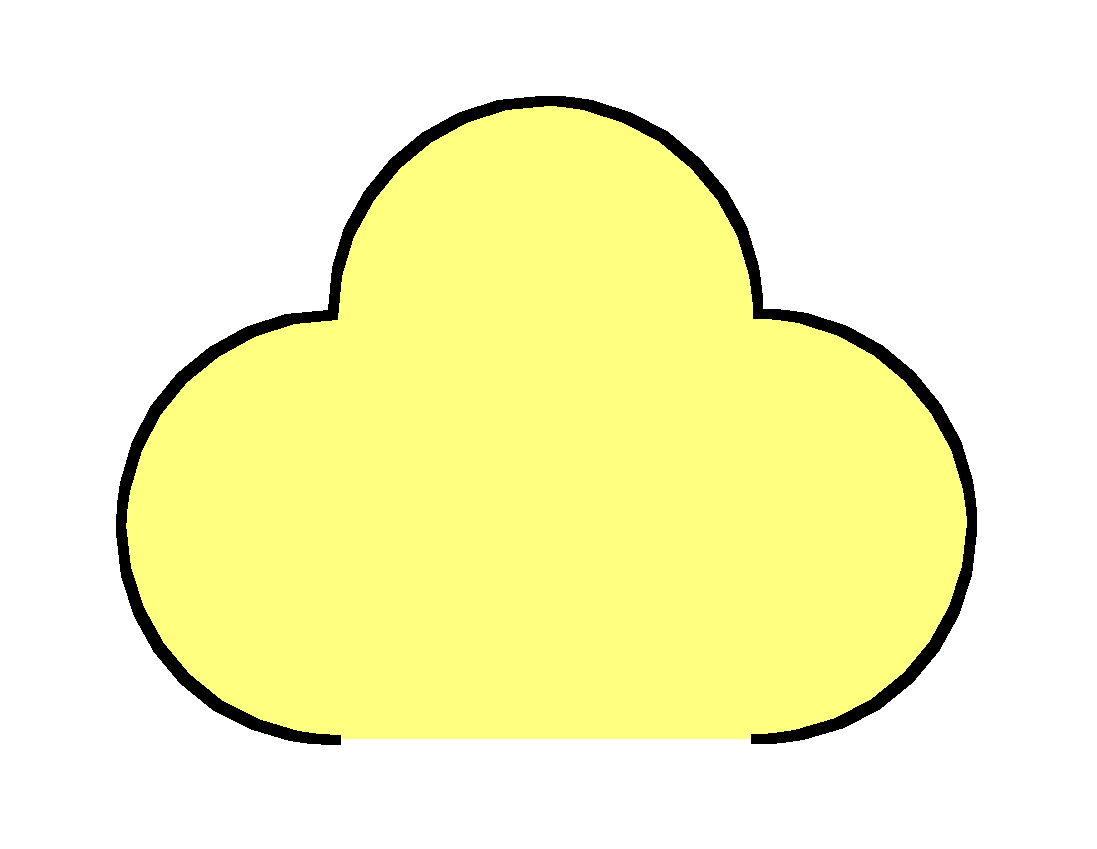

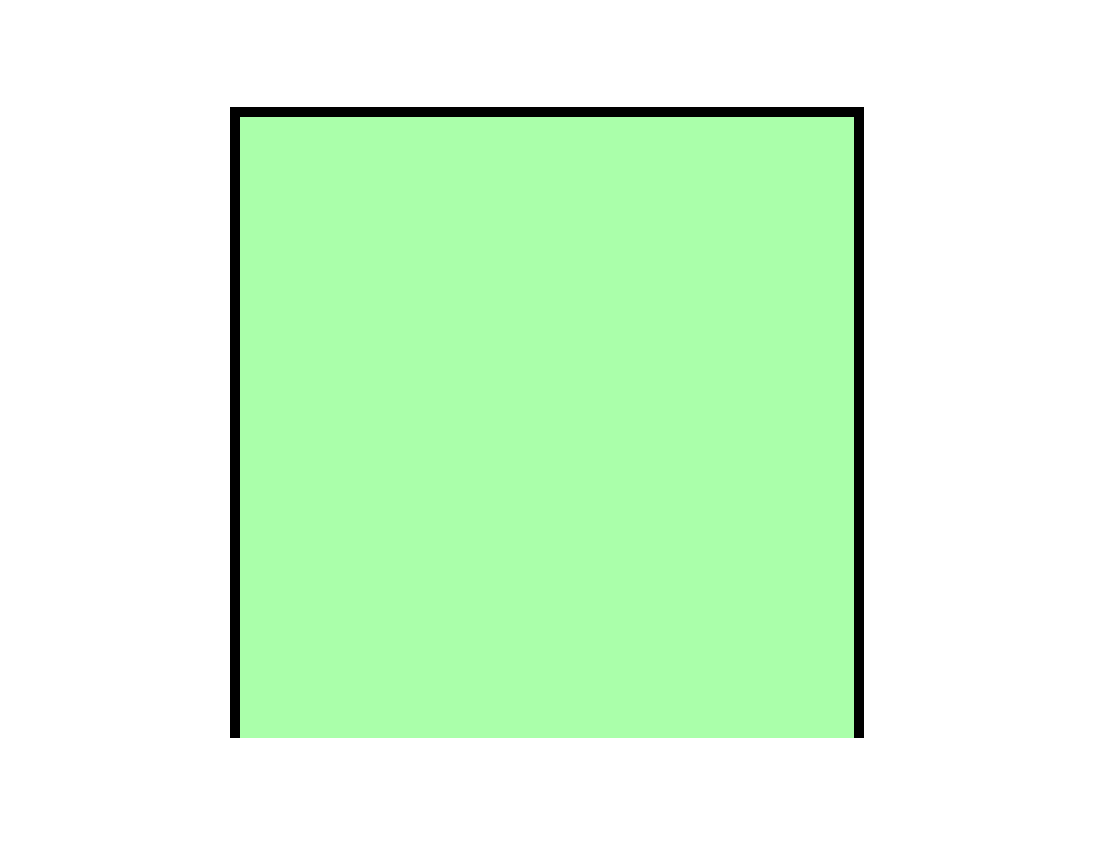

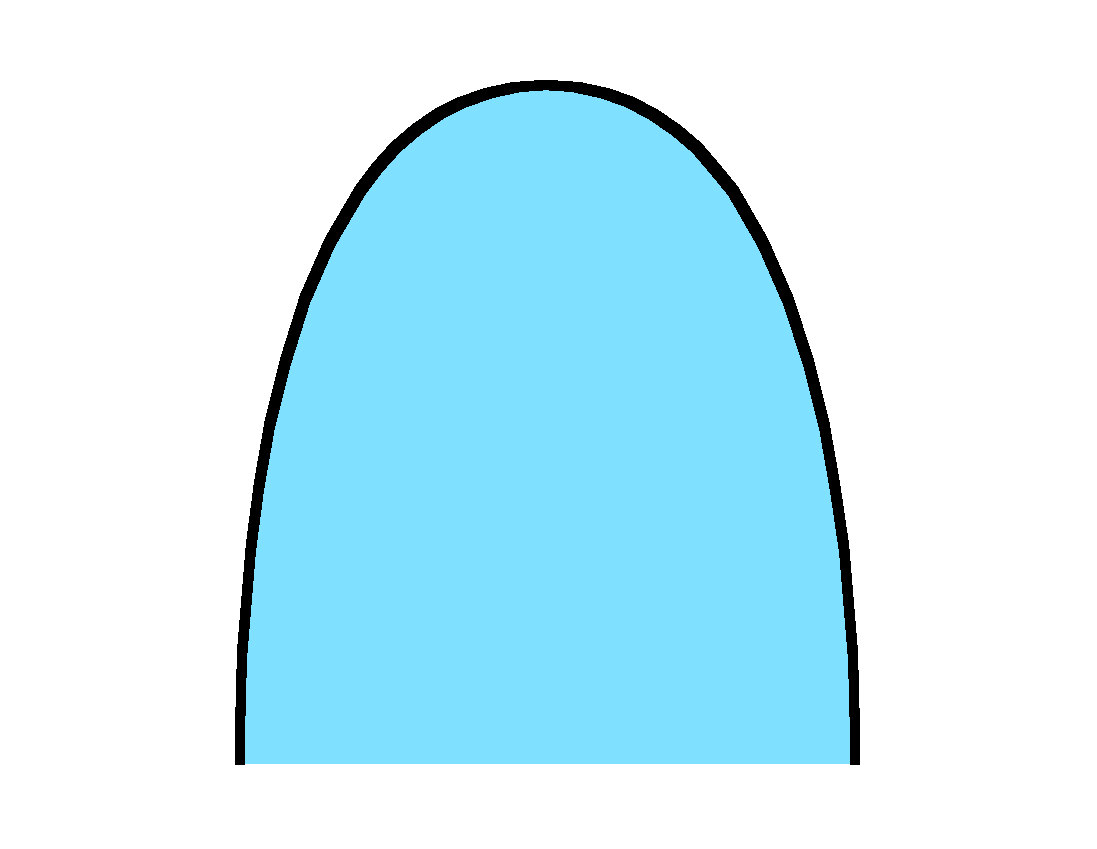

			TRASA POWIETRZNA	1.X.2	F
						SUA*------*****	SFA*------*****	SNA*------*****	SHA*------*****

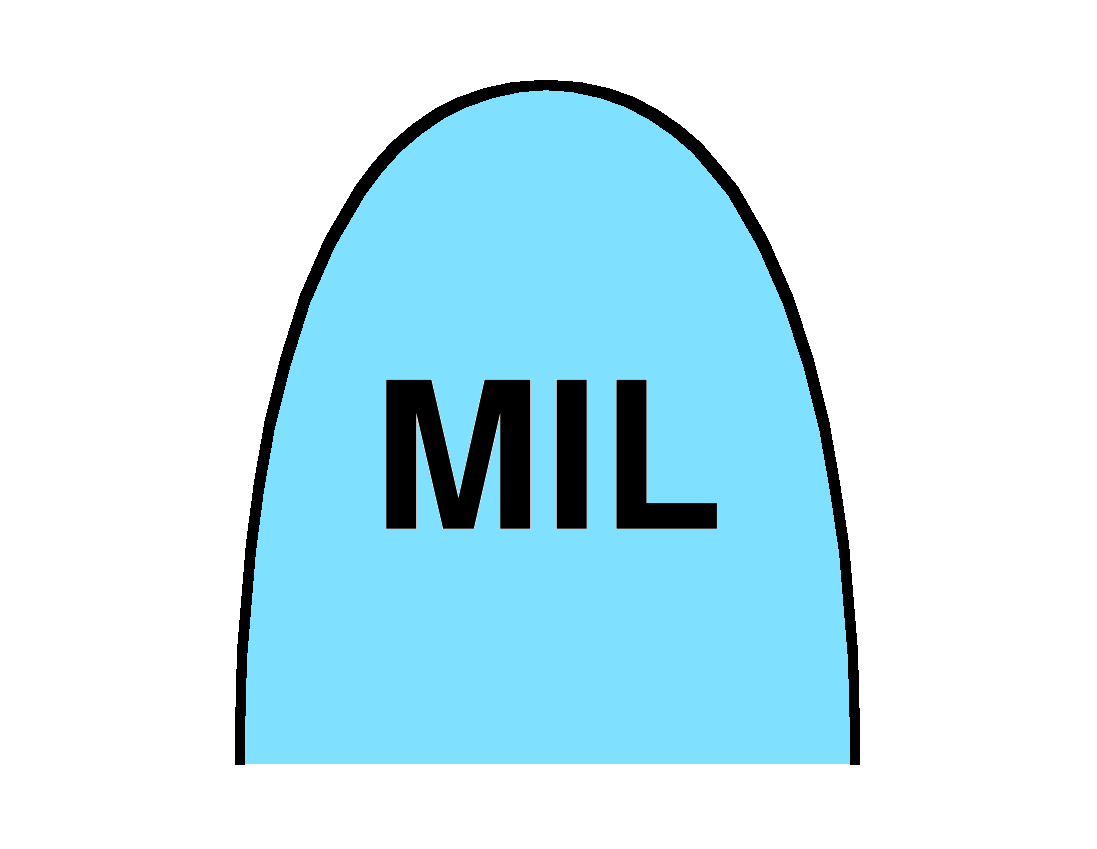

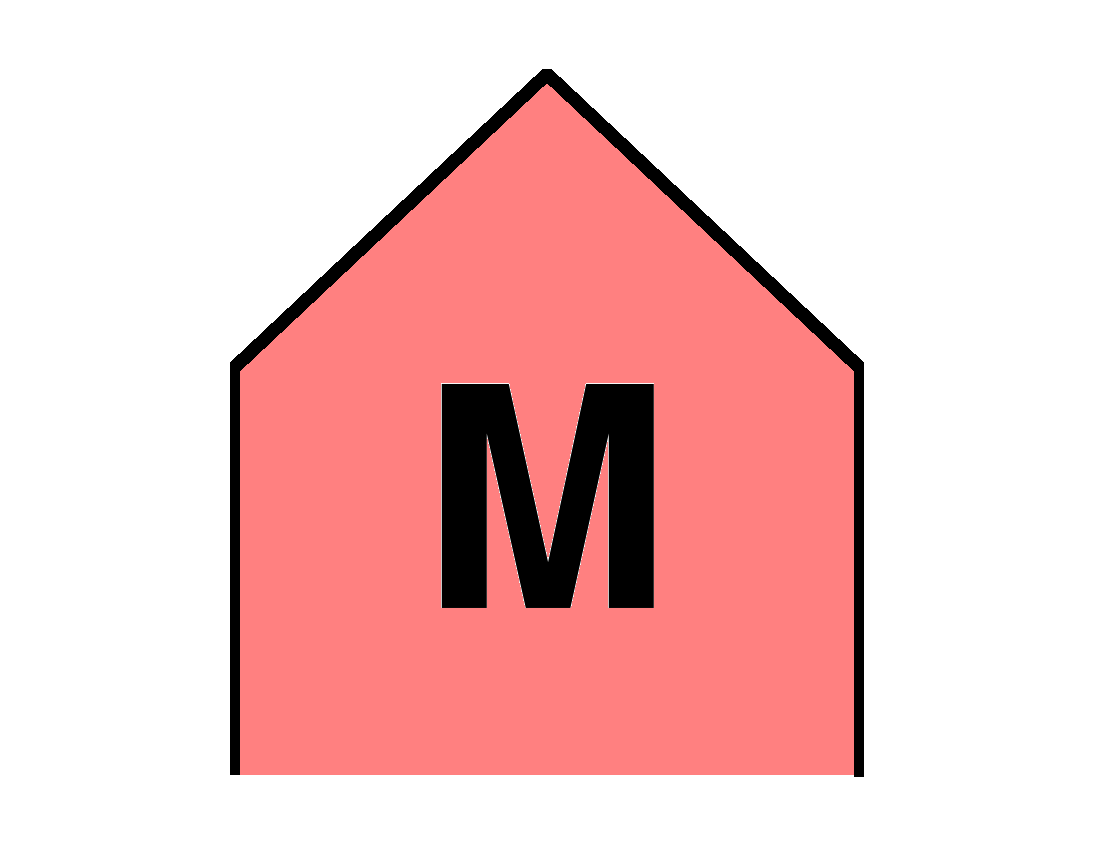

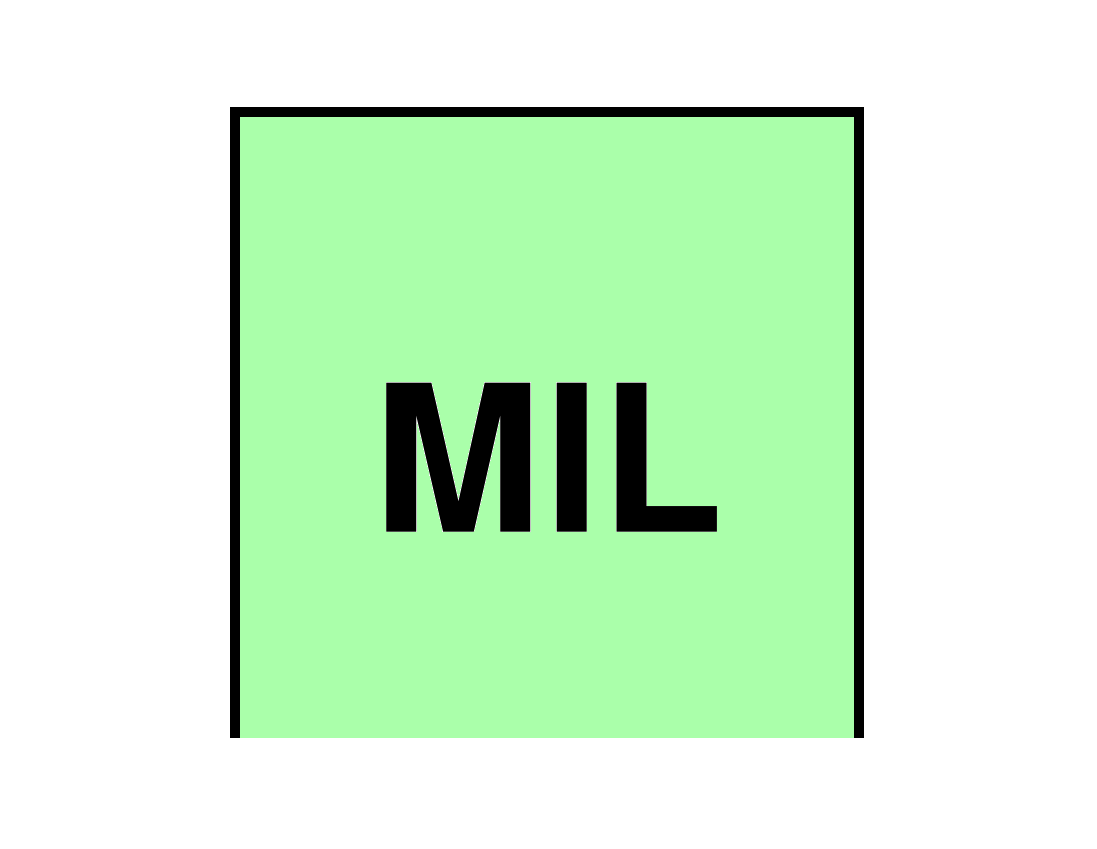

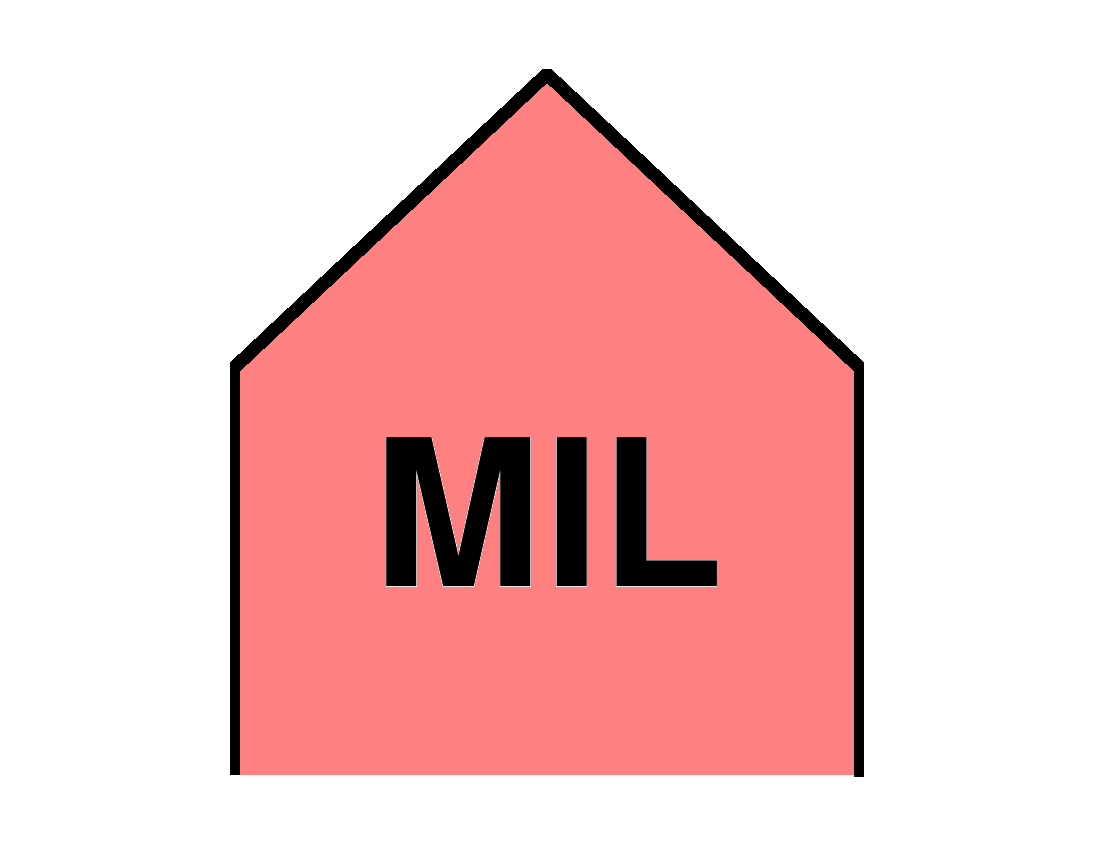

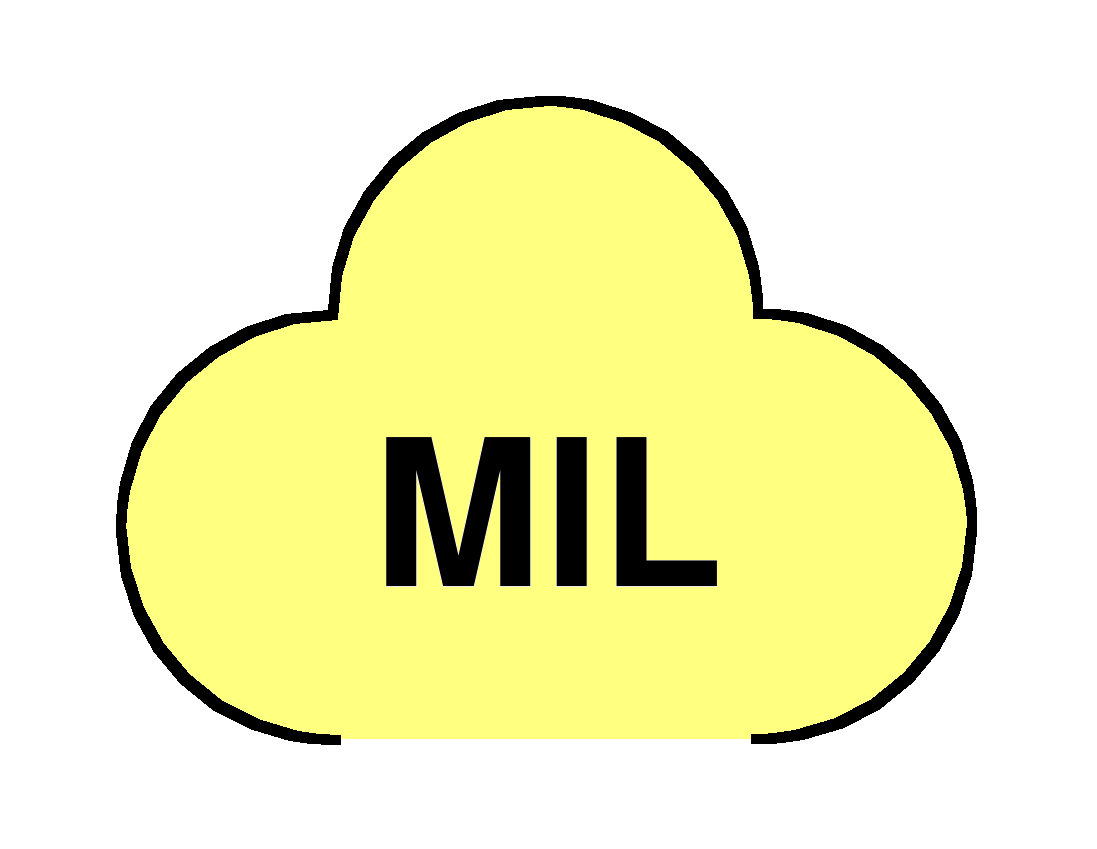

			TRASA POWIETRZNA WOJSKOWA	1.X.2.1	F
						SUA*M-----*****	SFA*M-----*****	SNA*M-----*****	SHA*M-----*****

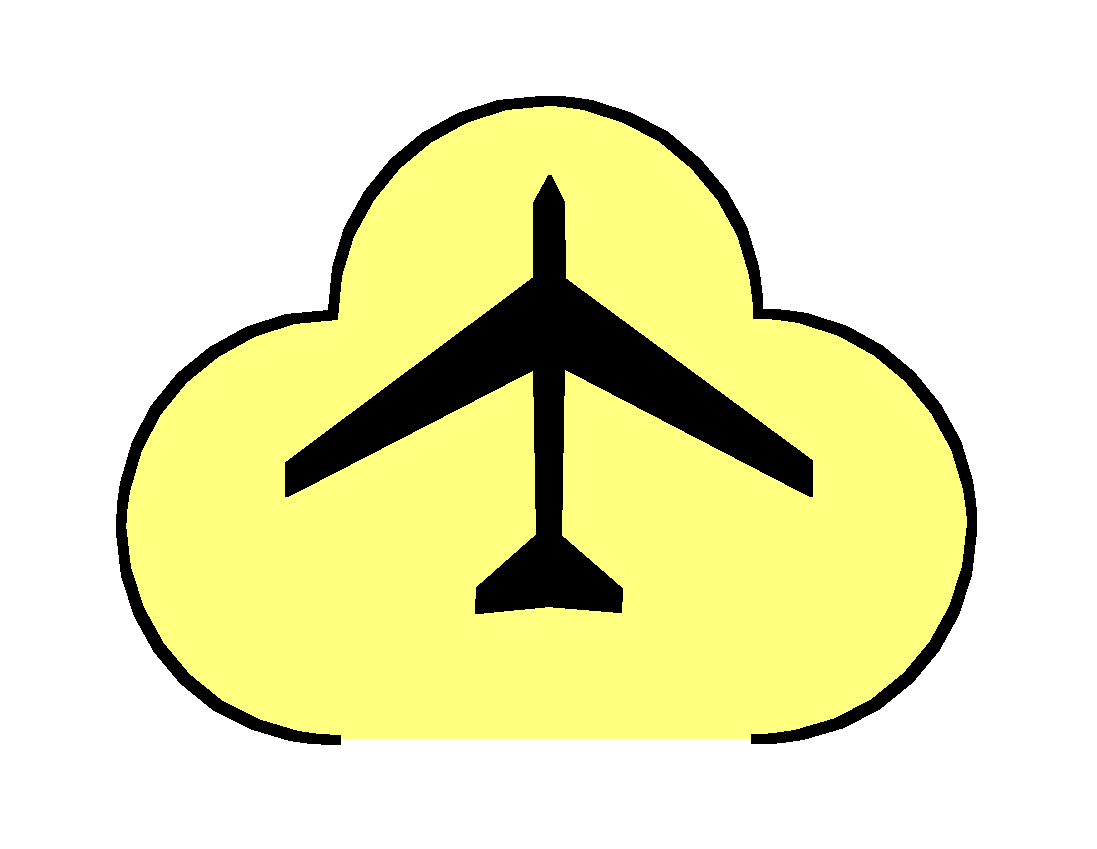

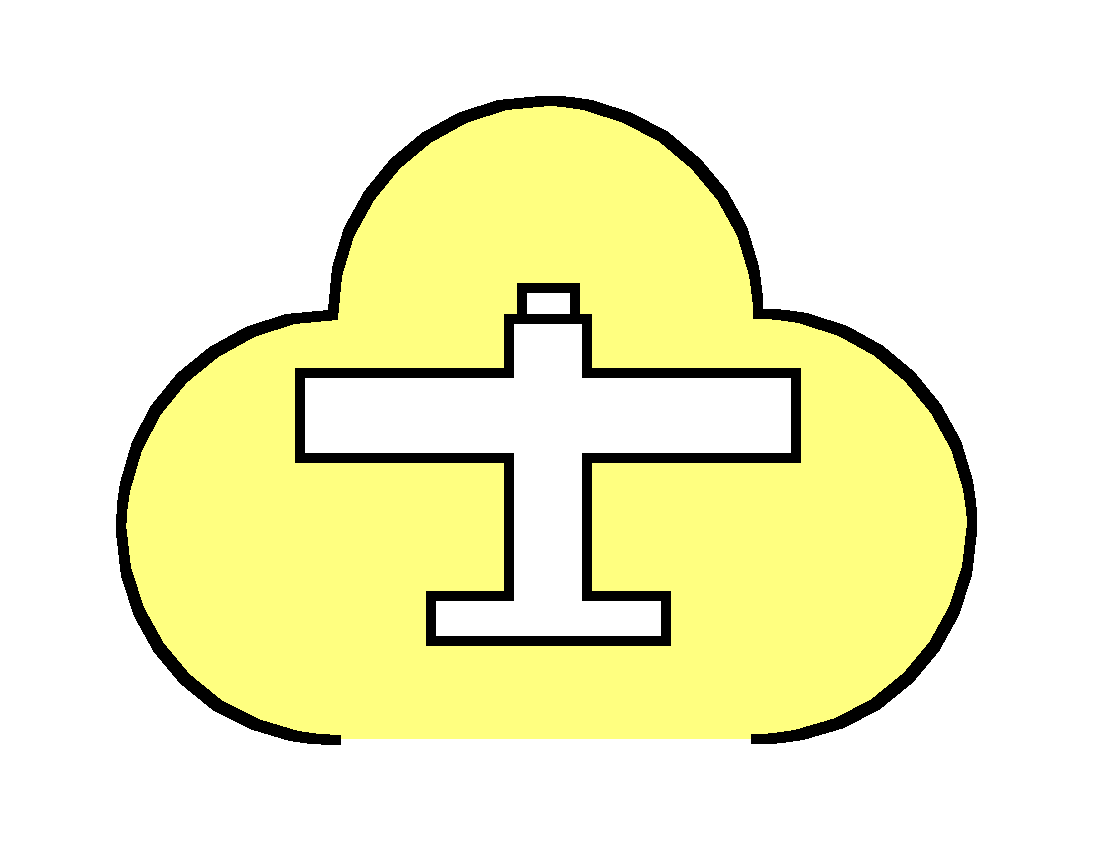

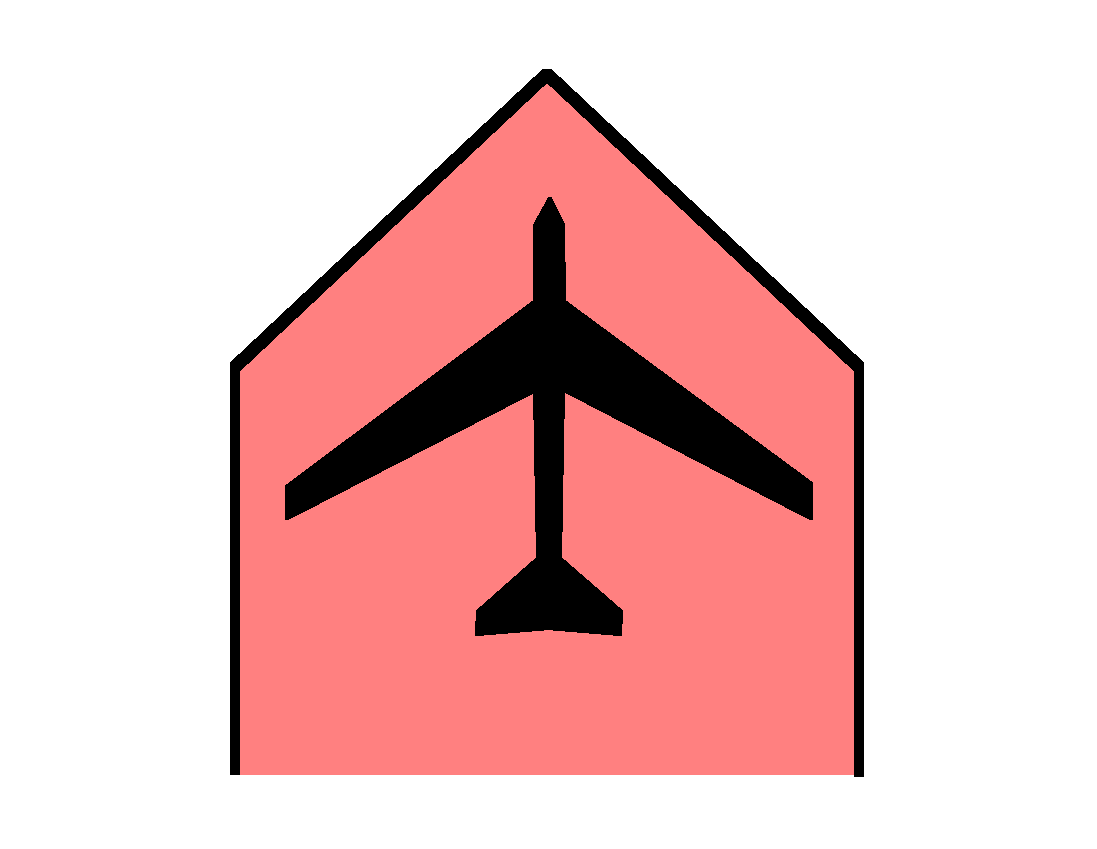

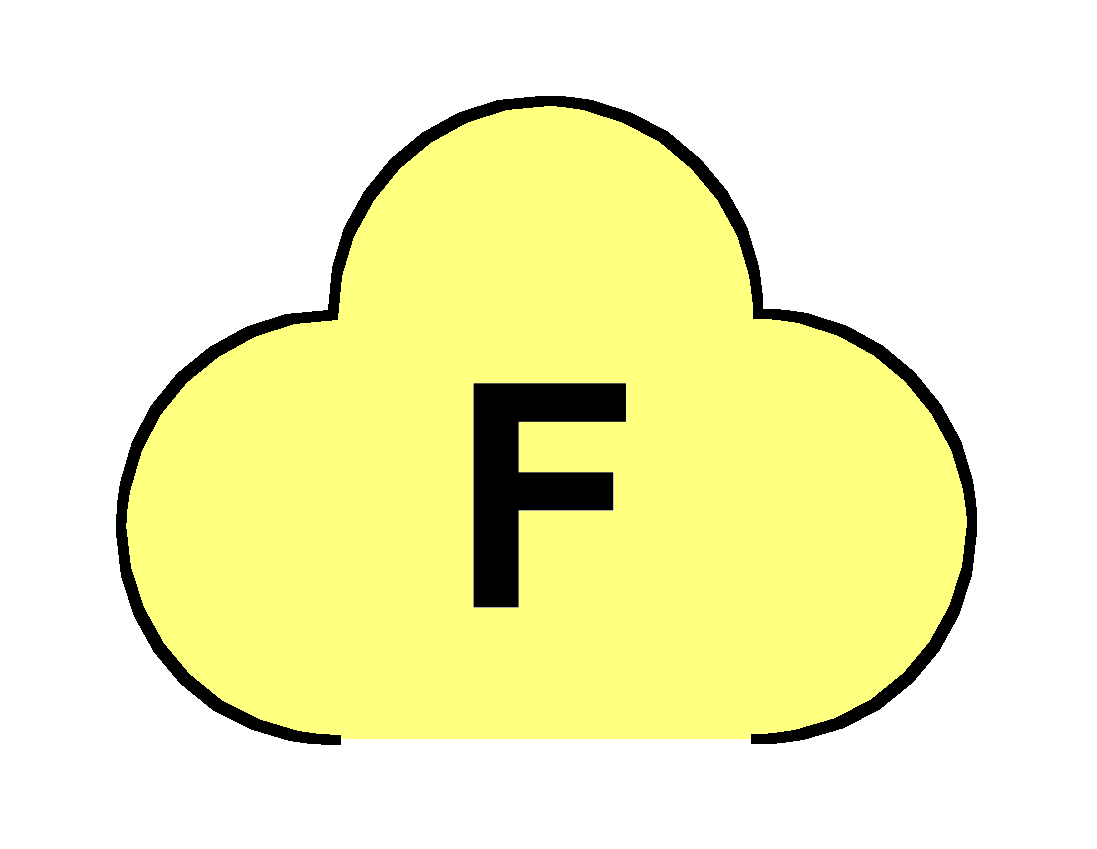

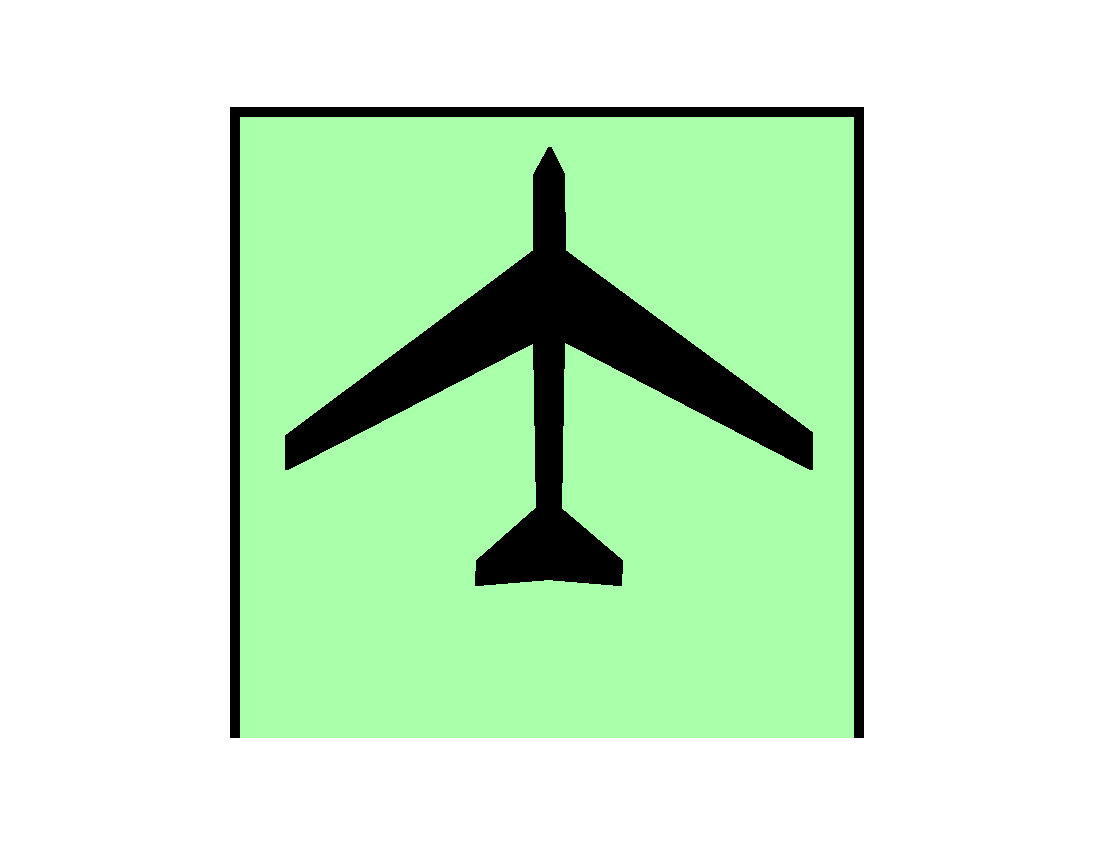

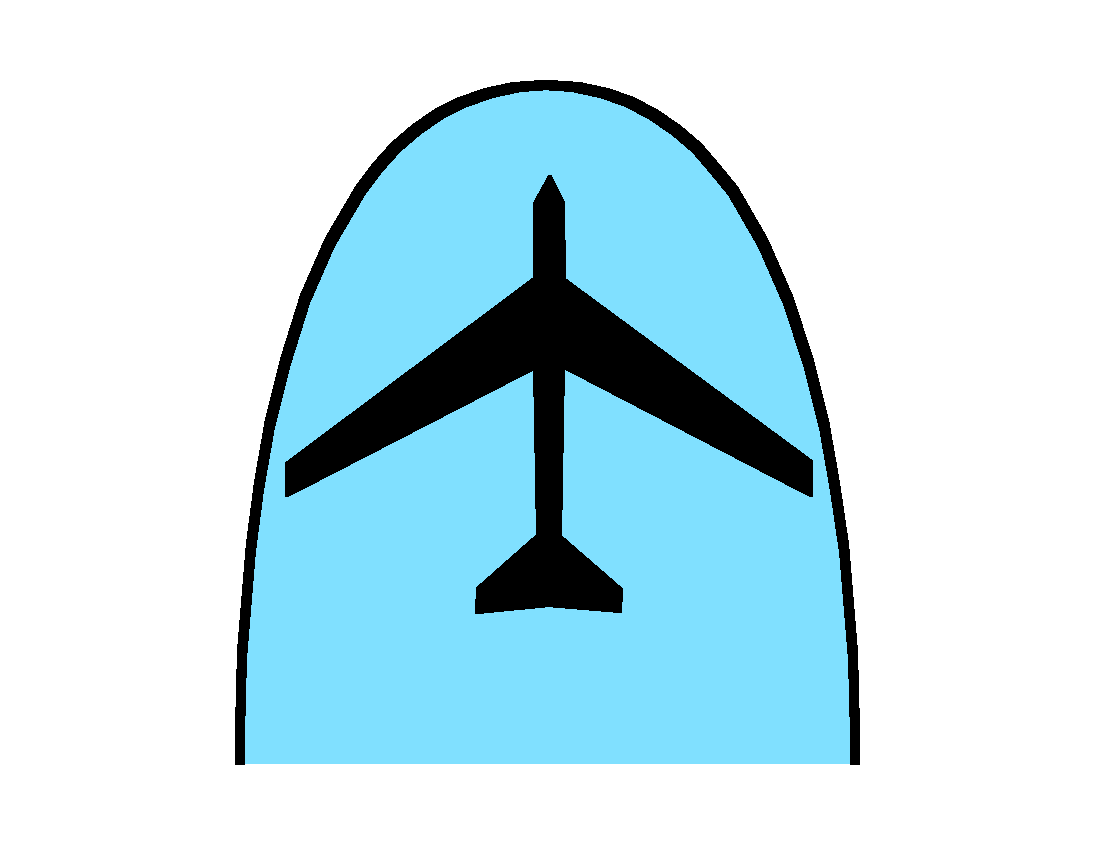

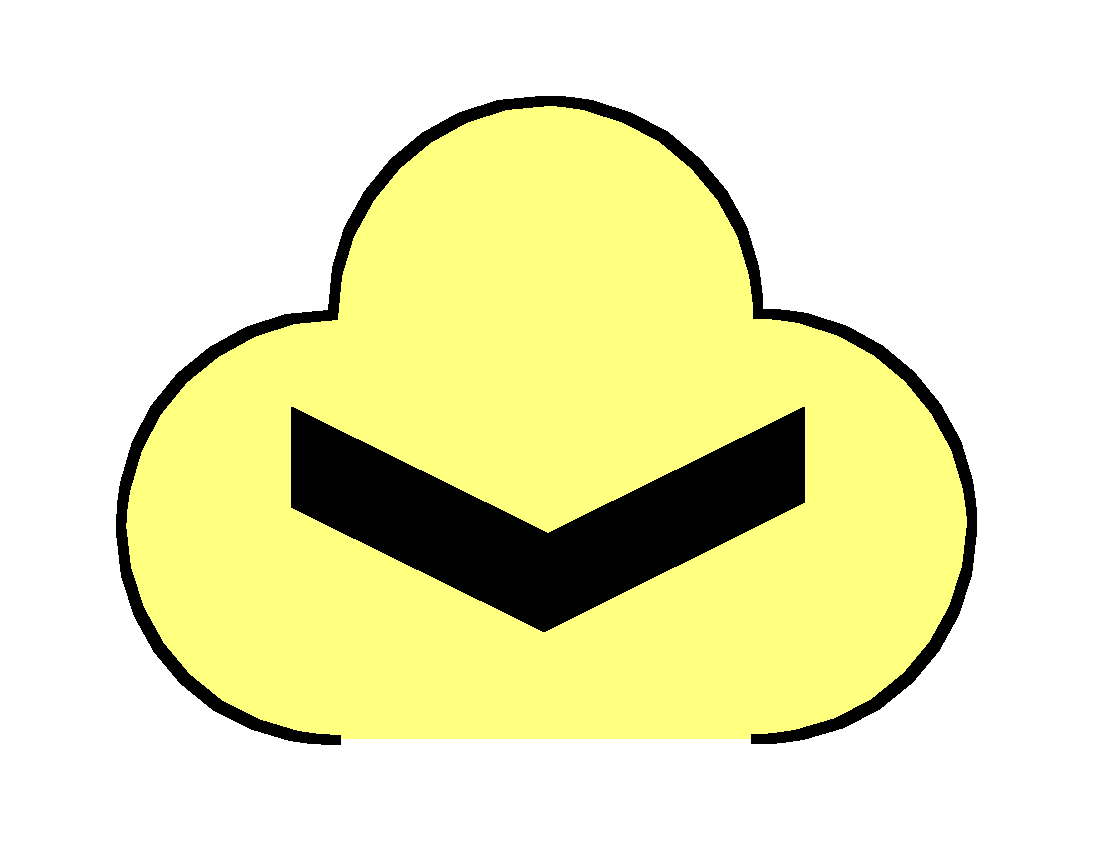

			TRASA POWIETRZNA WOJSKOWA SAMOLOT	1.X.2.1.1	F
						SUA*MF----*****	SFA*MF----*****	SNA*MF----*****	SHA*MF----*****

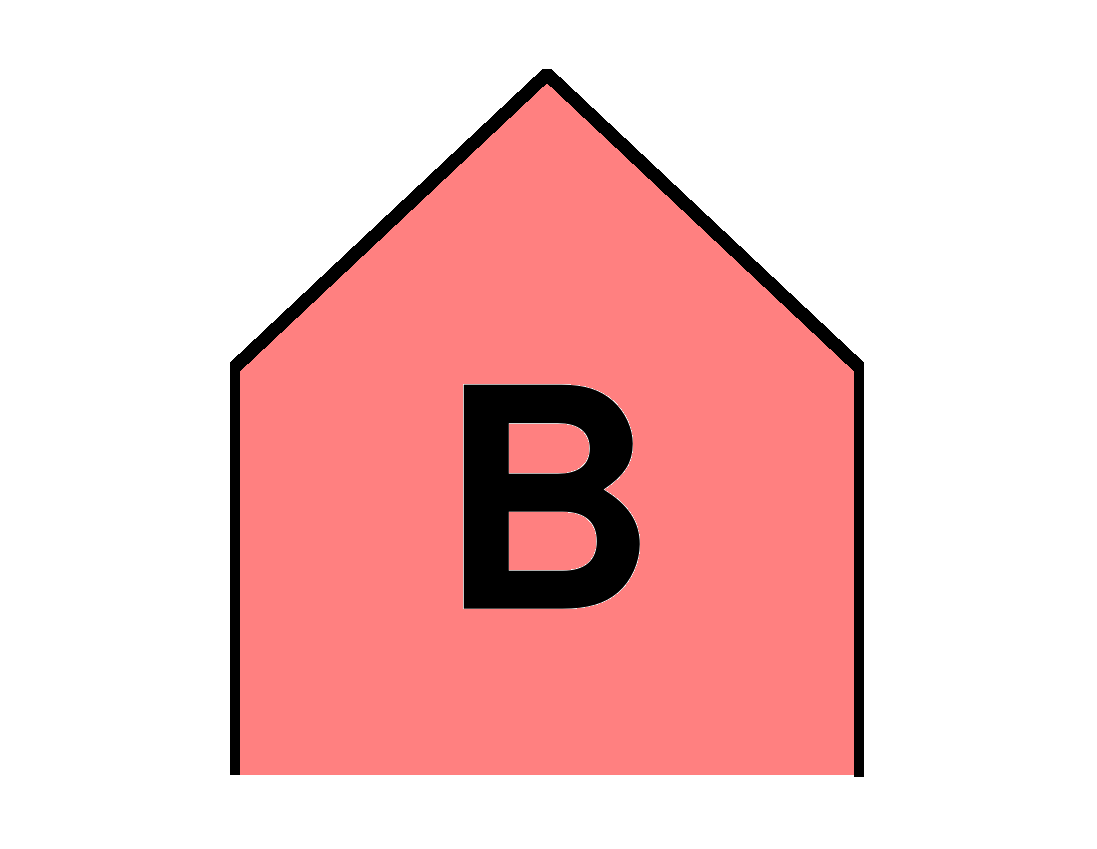

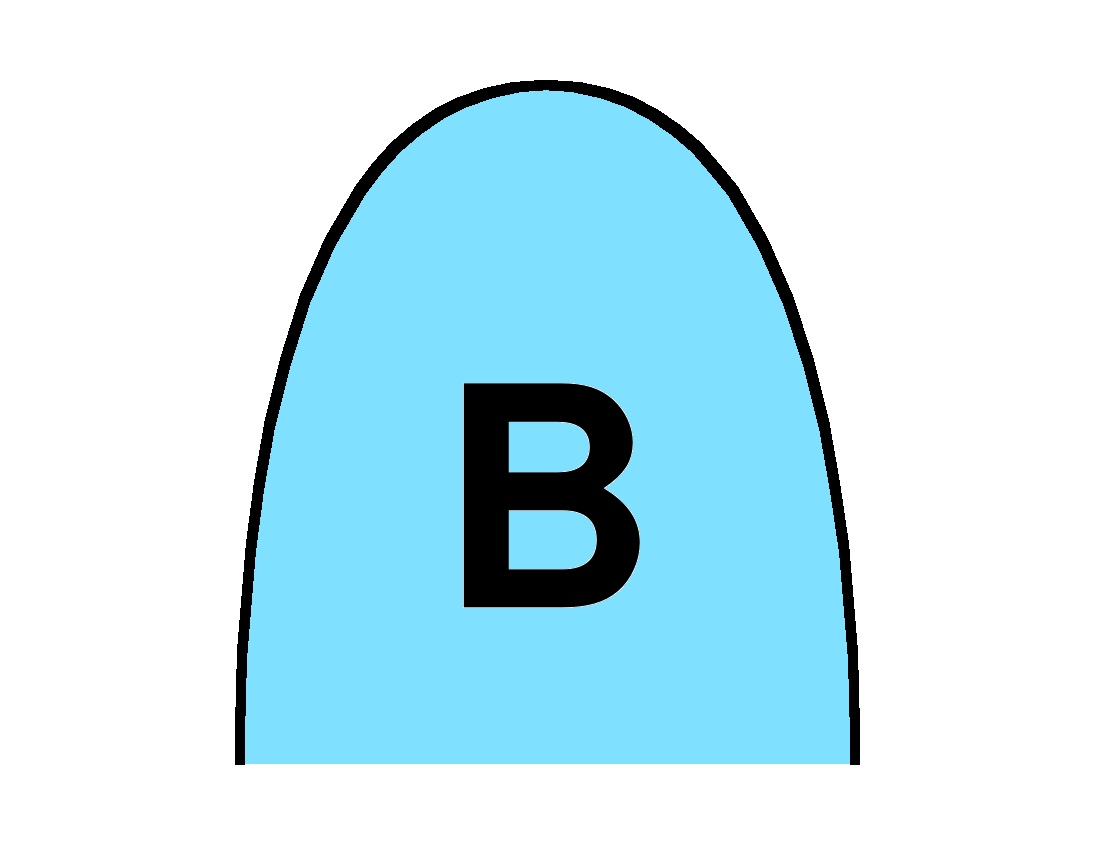

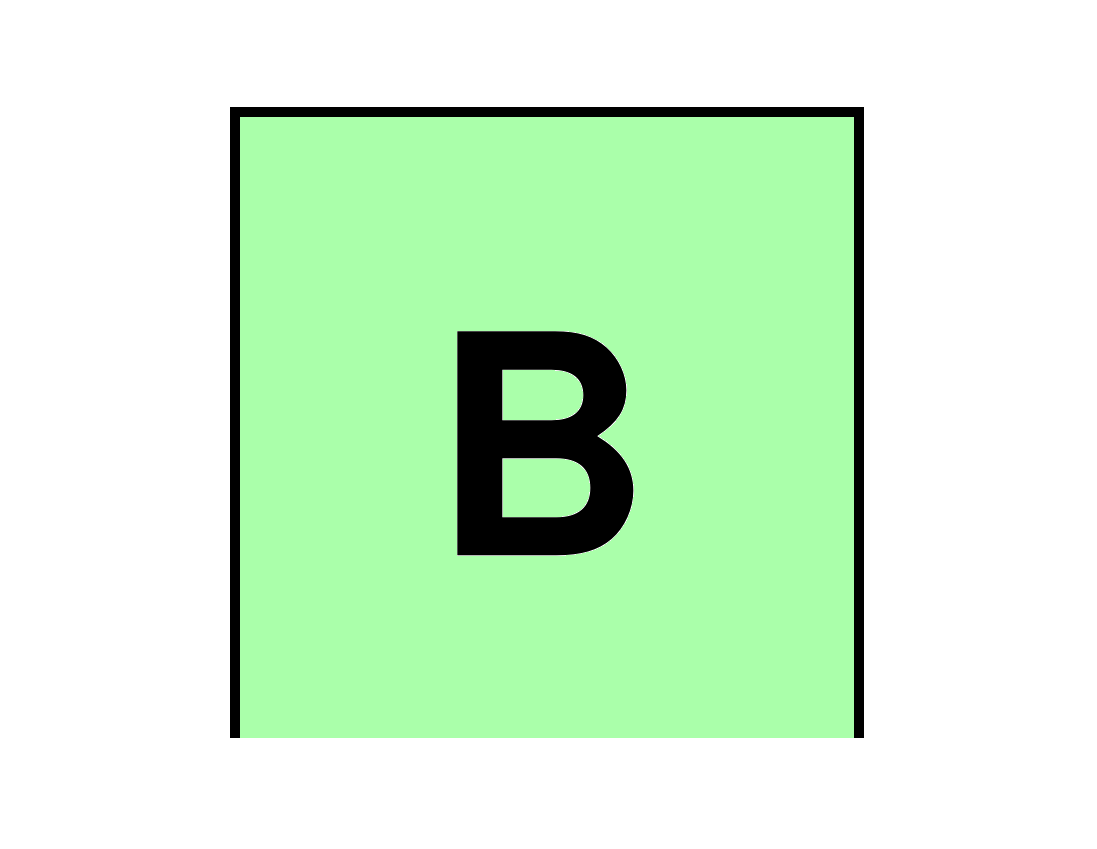

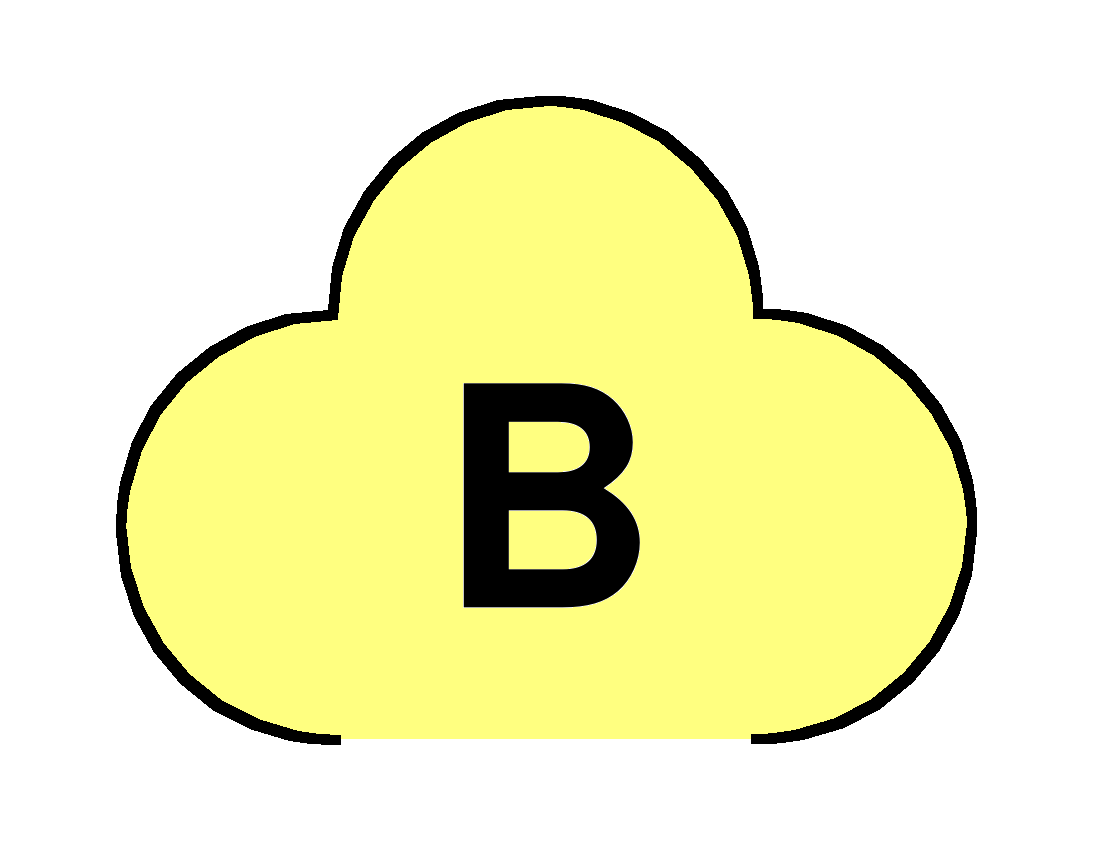

			TRASA POWIETRZNA WOJSKOWA SAMOLOT BOMBOWIEC	1.X.2.1.1.1	F
						SUA*MFB---*****	SFA*MFB---*****	SNA*MFB---*****	SHA*MFB---*****

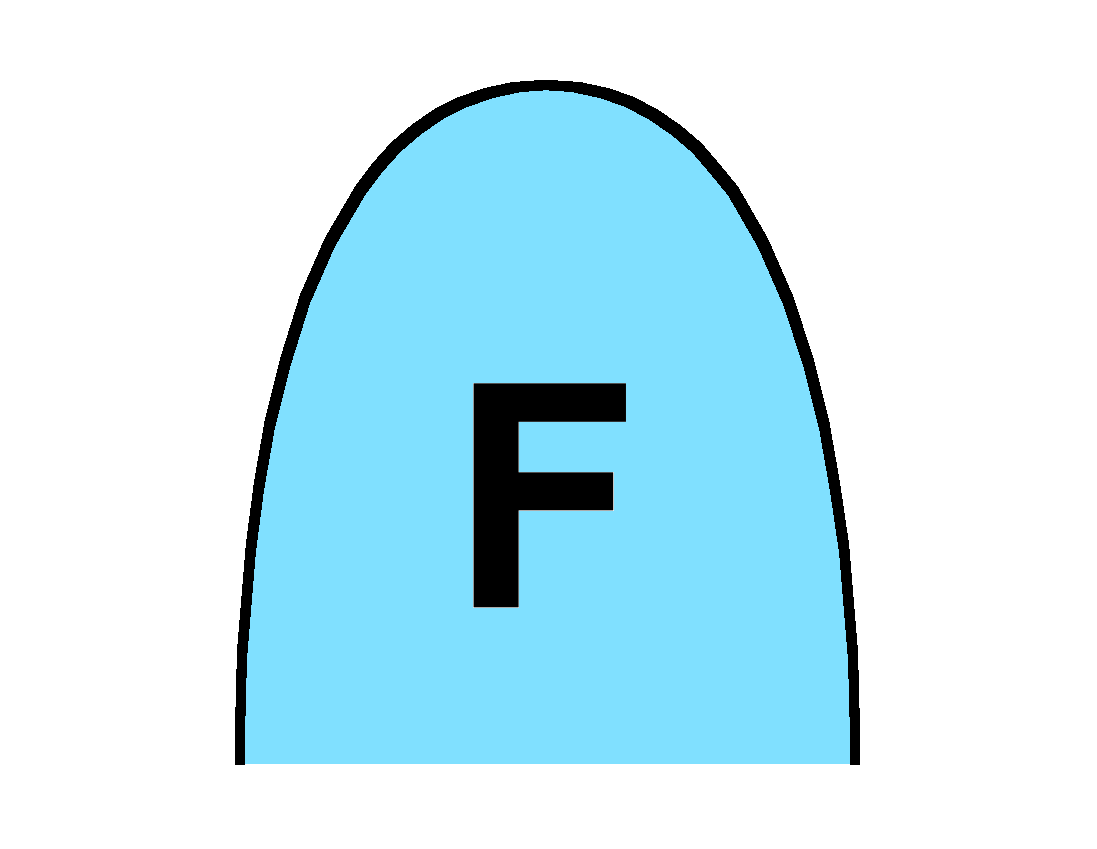

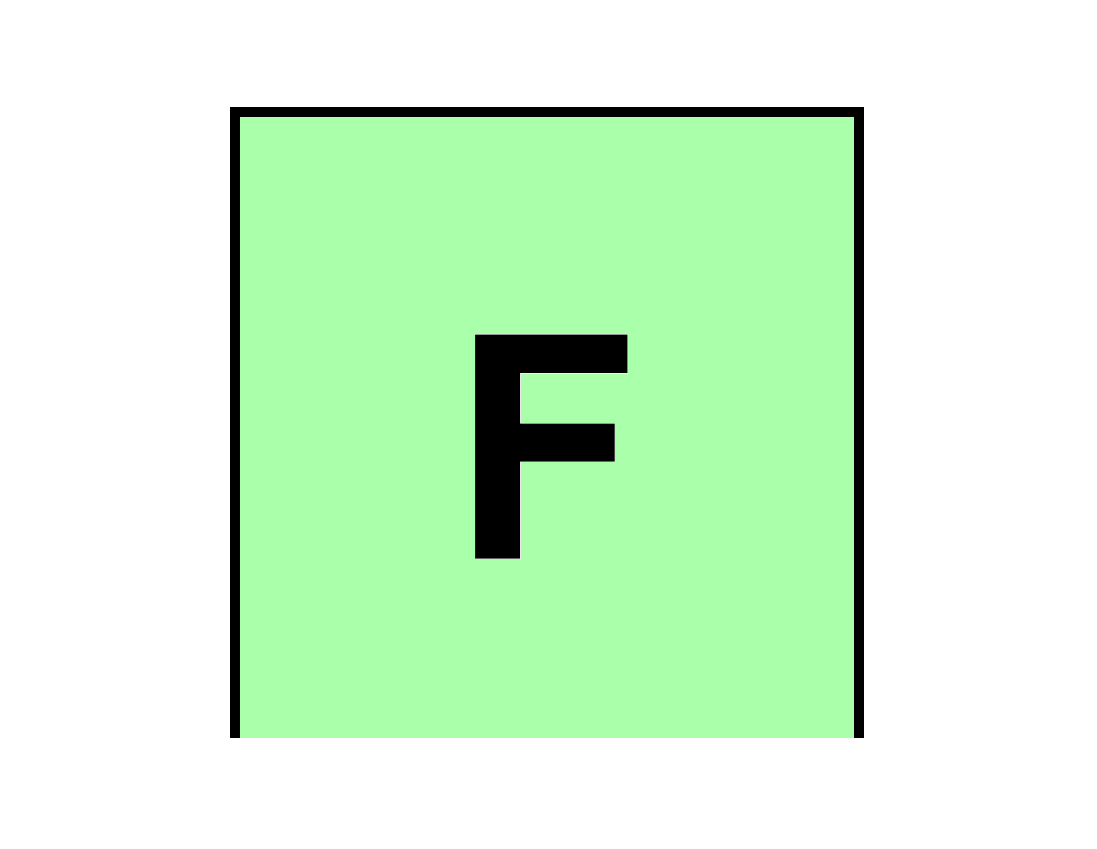

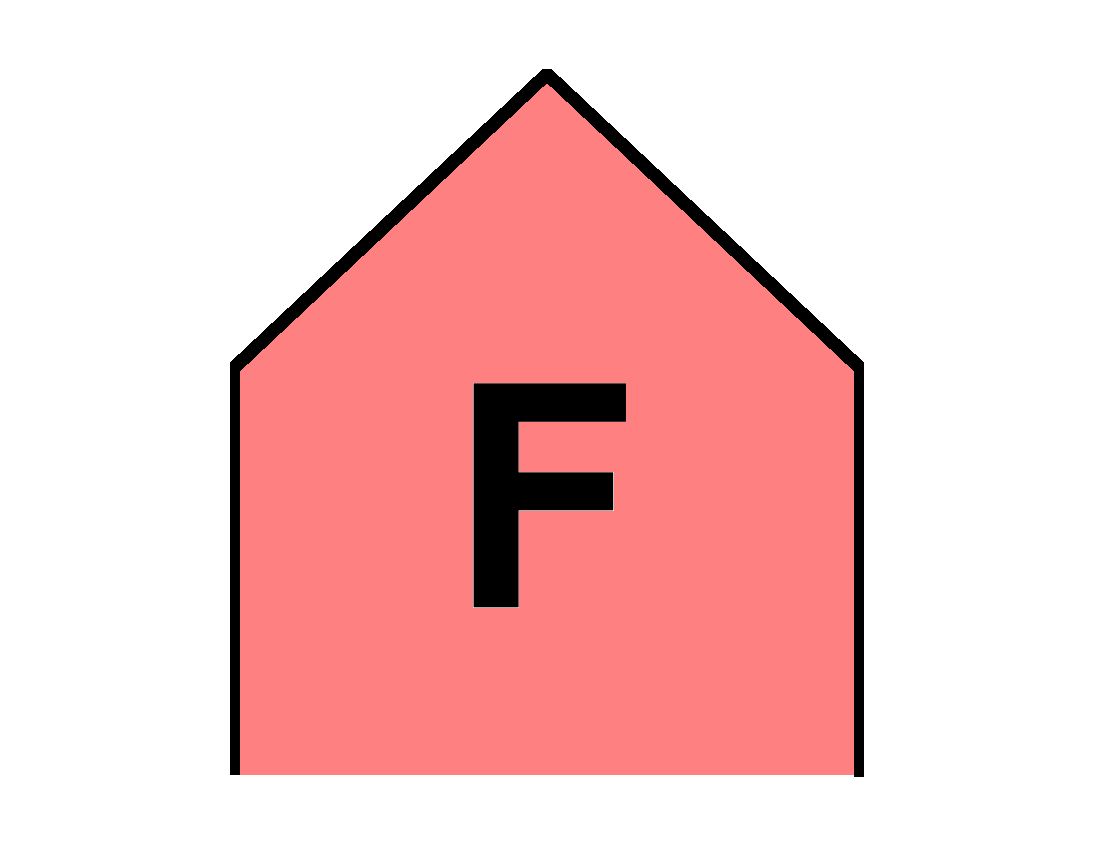

			TRASA POWIETRZNA WOJSKOWA SAMOLOT MYŚLIWIEC	1.X.2.1.1.2	F
						SUA*MFF---*****	SFA*MFF---*****	SNA*MFF---*****	SHA*MFF---*****

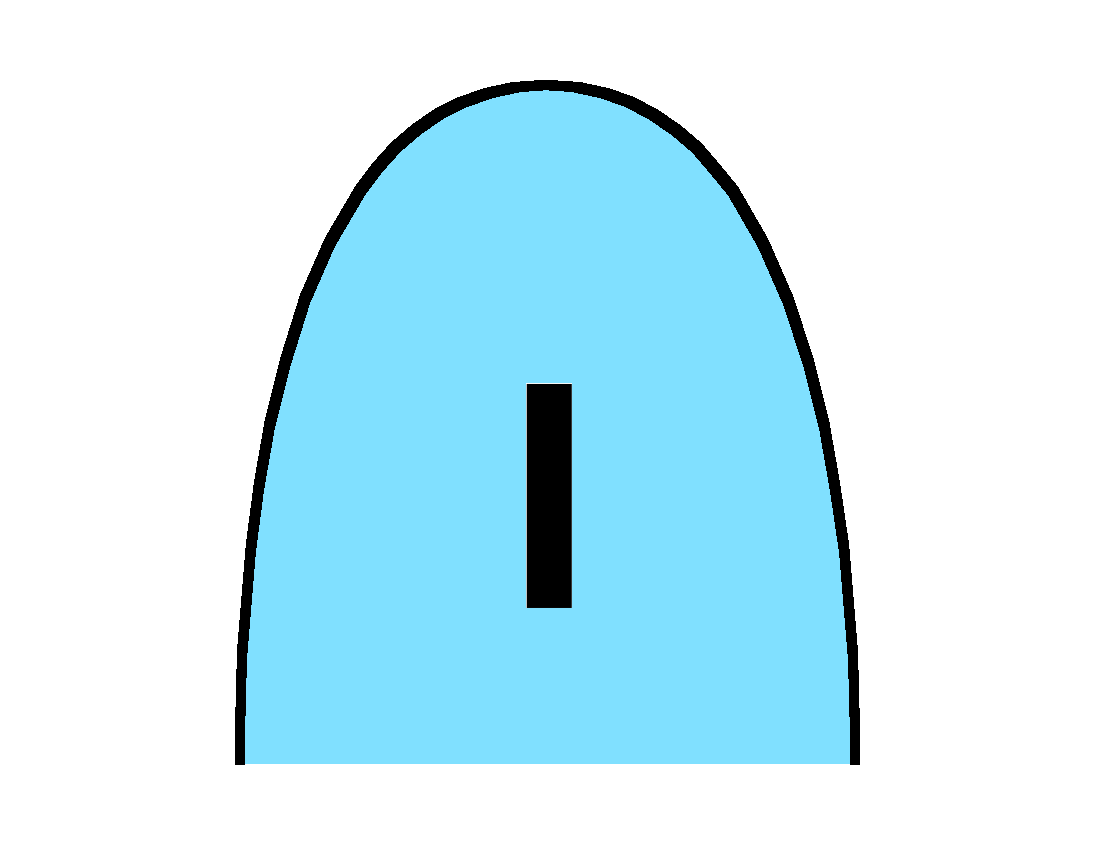

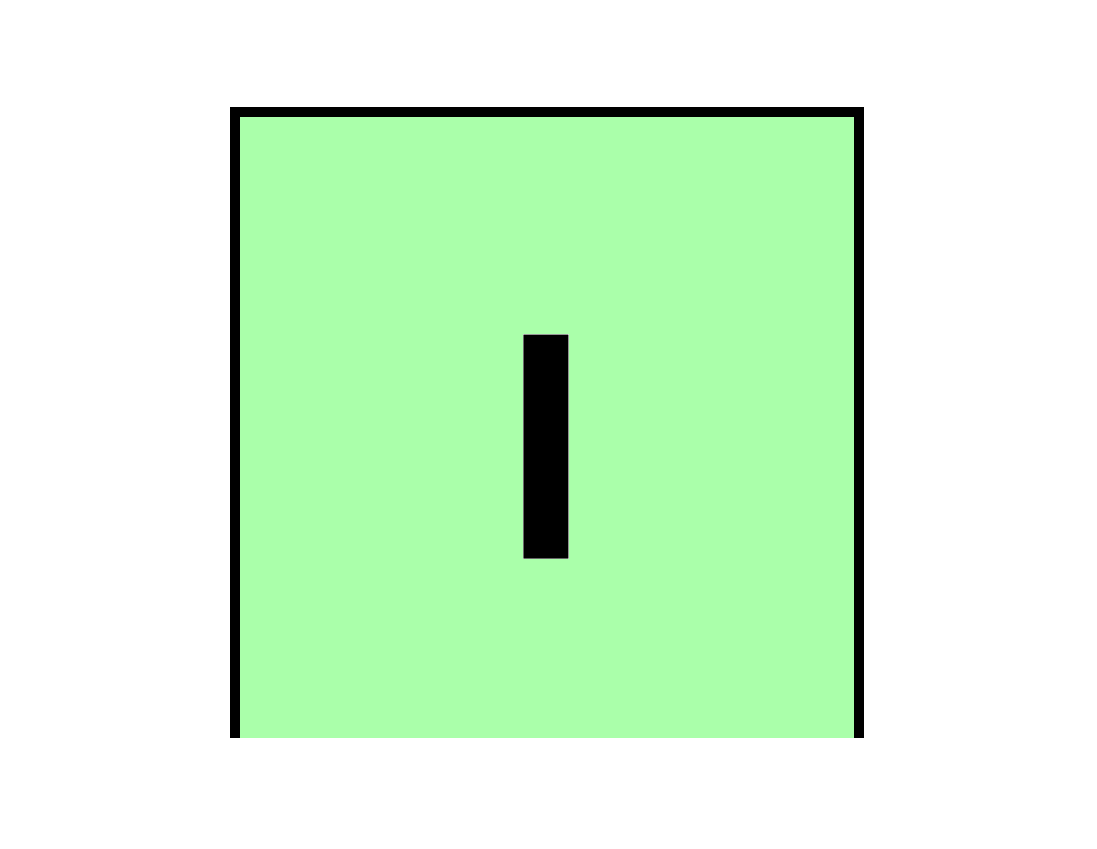

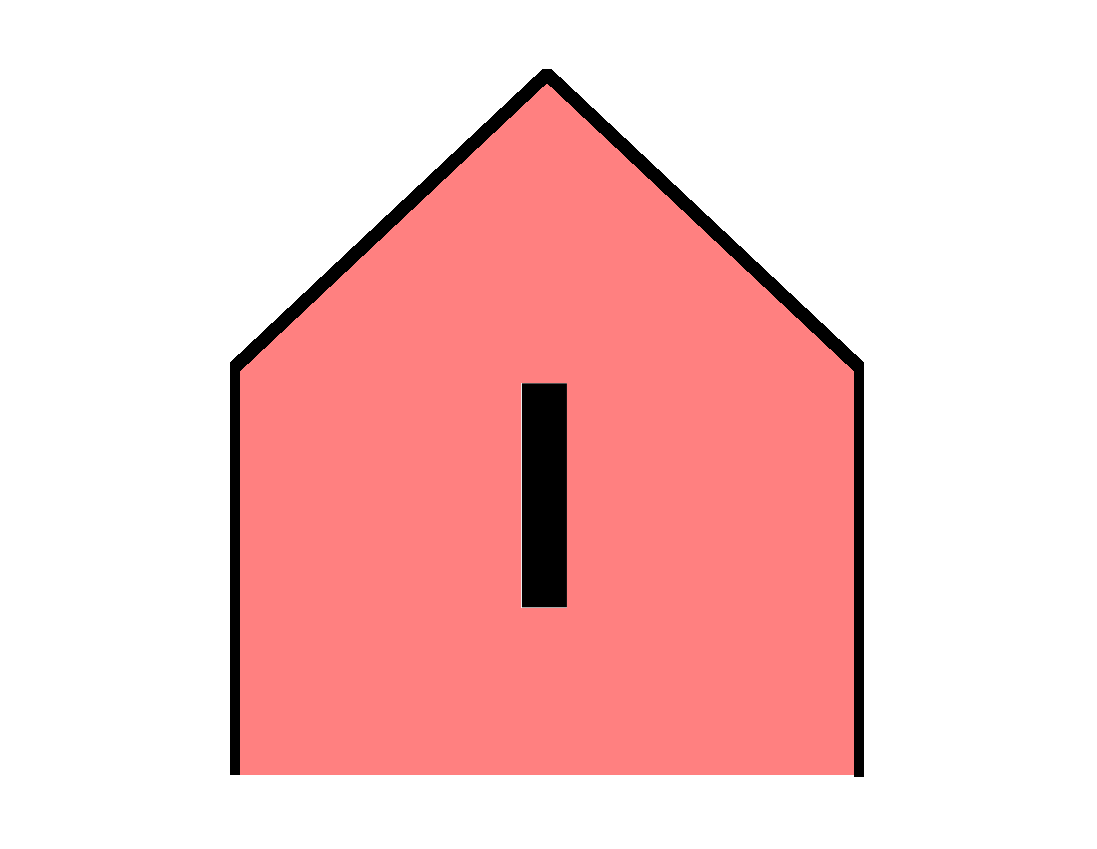

			TRASA POWIETRZNA WOJSKOWA SAMOLOT MYŚLIWIEC PRZECHWYTUJĄCY	1.X.2.1.1.2.1	F
						SUA*MFFI--*****	SFA*MFFI--*****	SNA*MFFI--*****	SHA*MFFI--*****

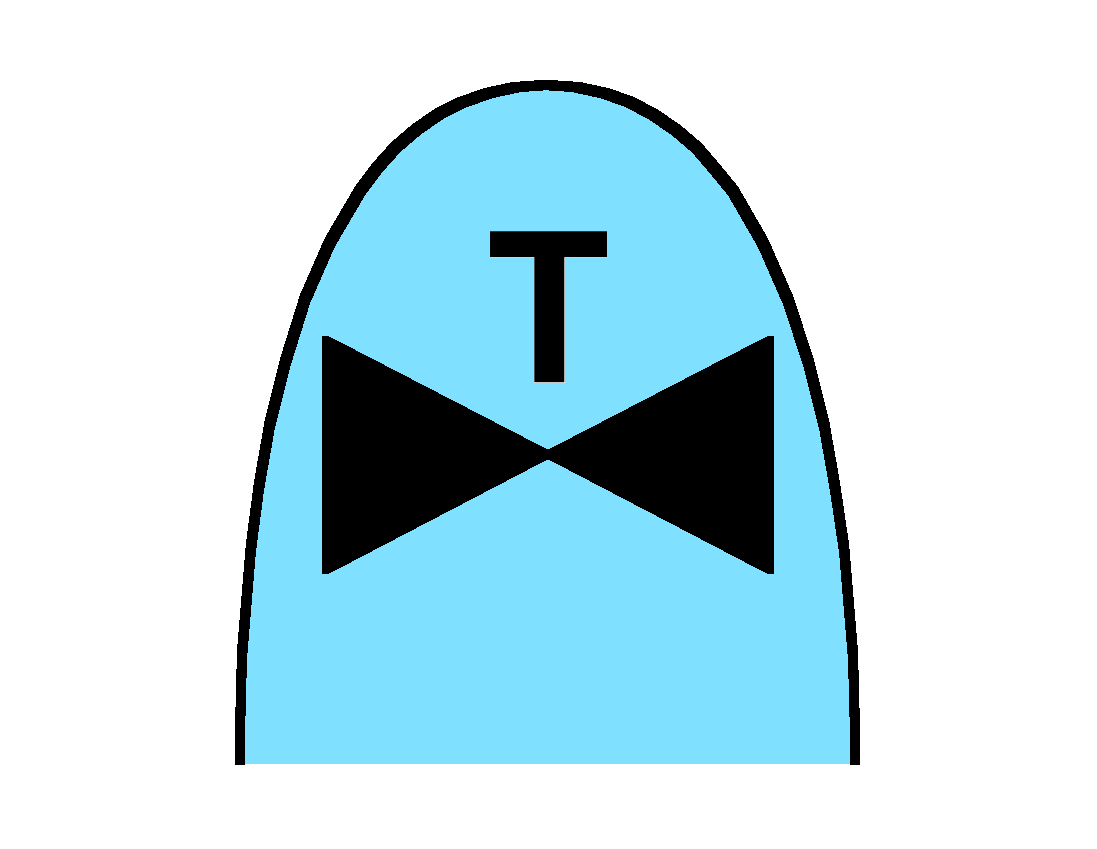

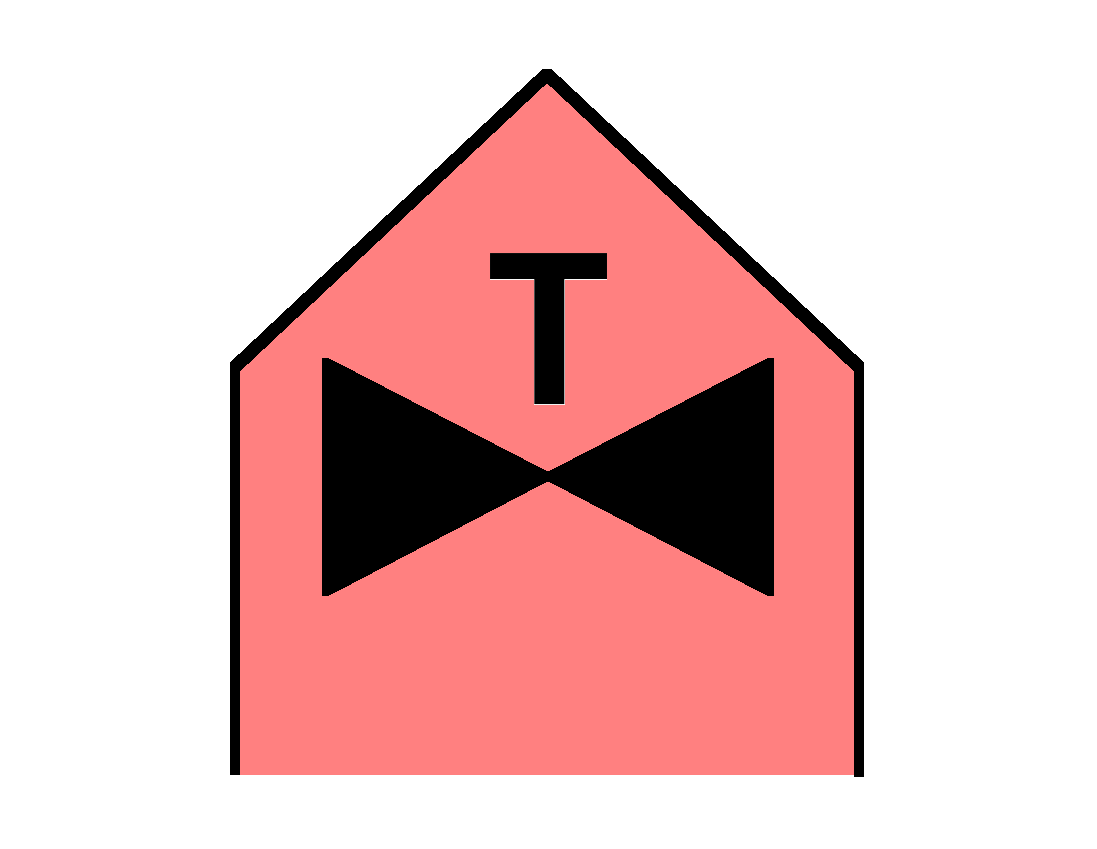

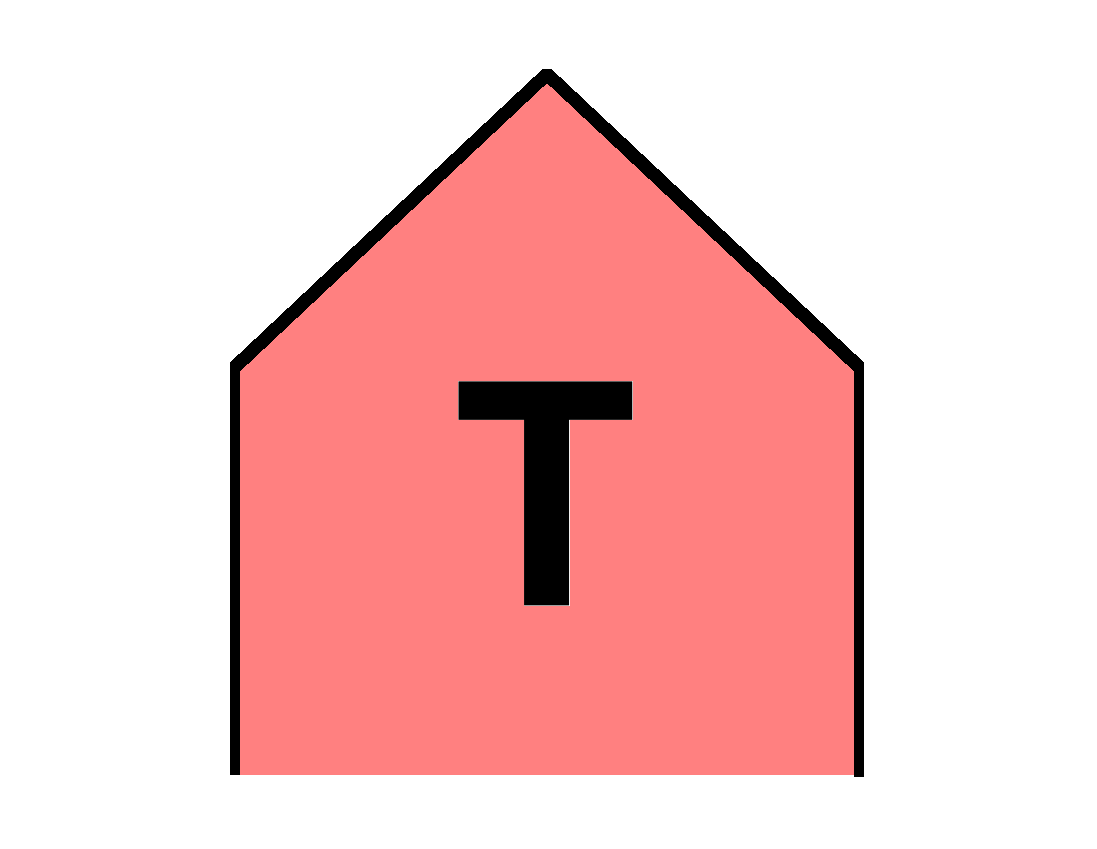

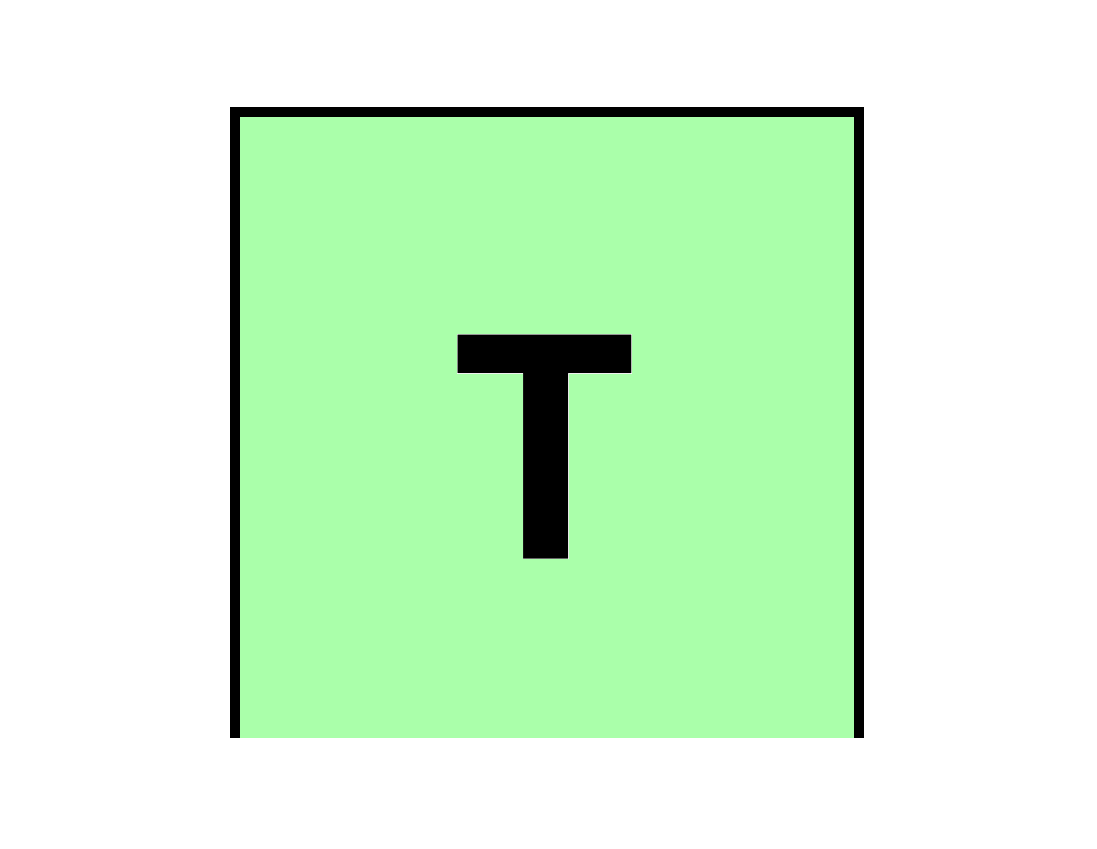

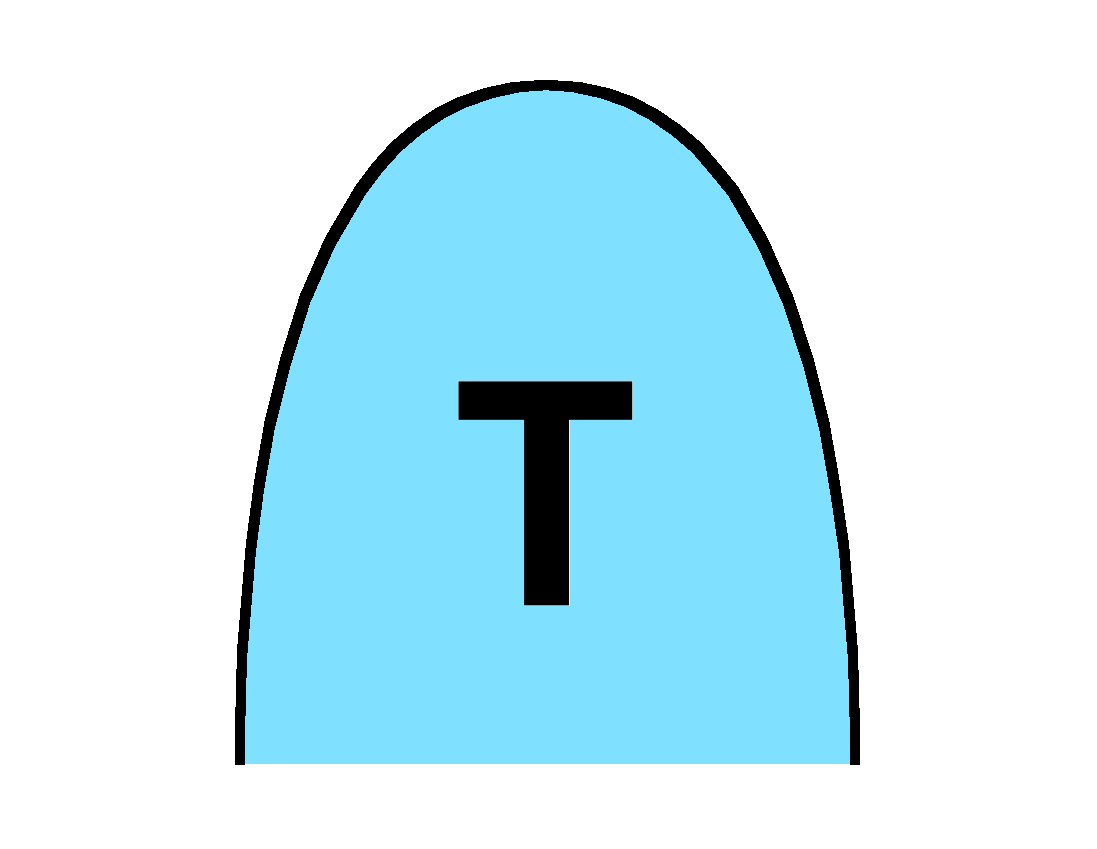

			TRASA POWIETRZNA WOJSKOWA SAMOLOT SZKOLNY	1.X.2.1.1.3	F
						SUA*MFT---*****	SFA*MFT---*****	SNA*MFT---*****	SHA*MFT---*****

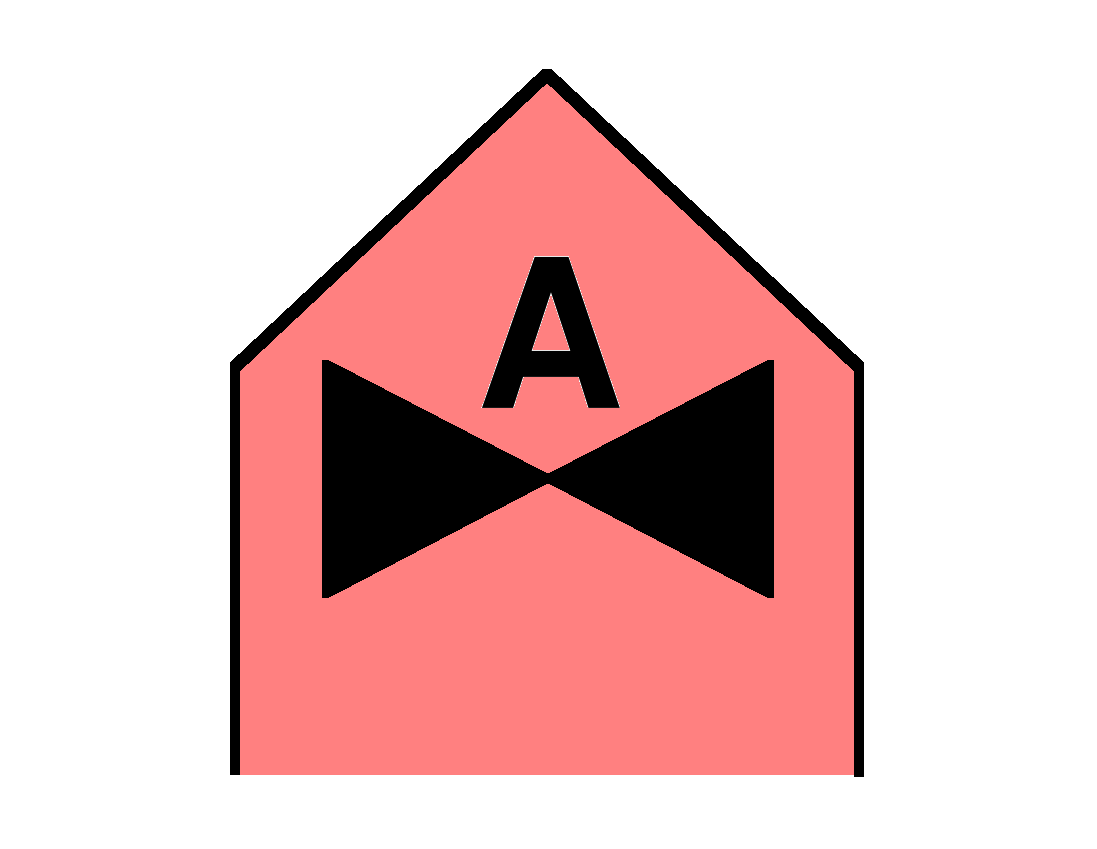

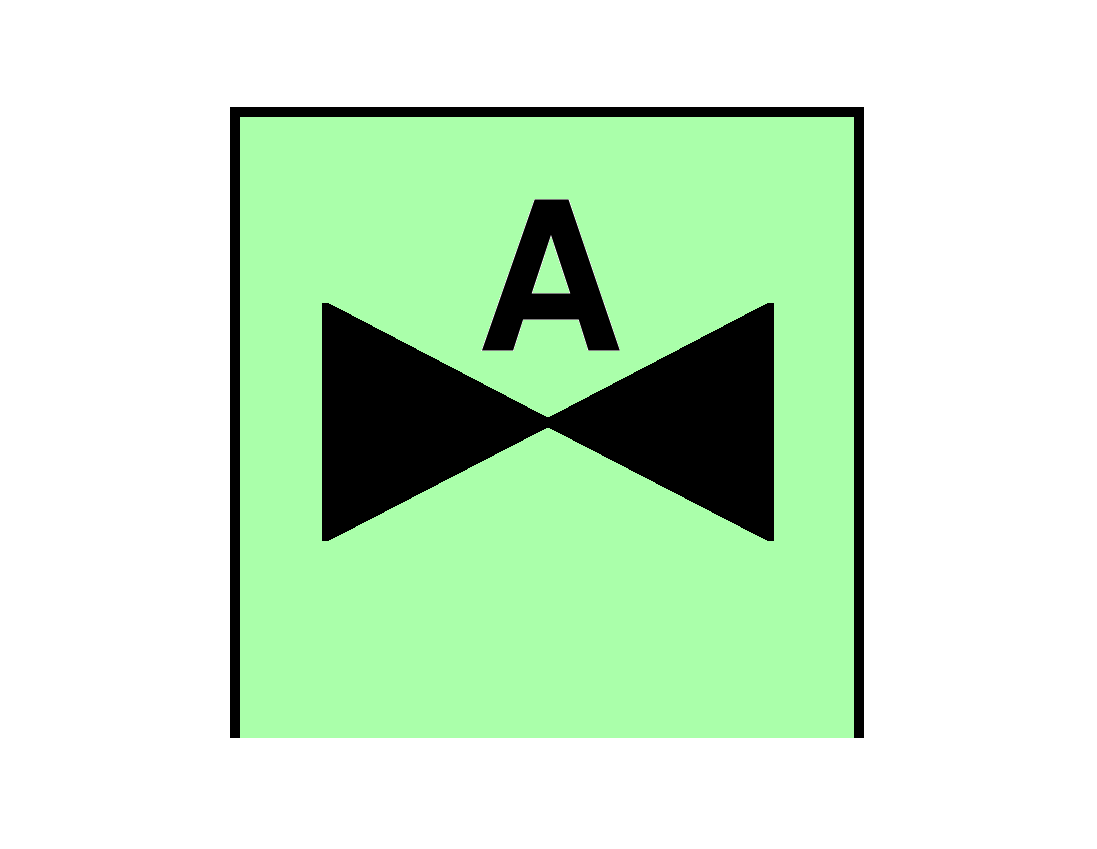

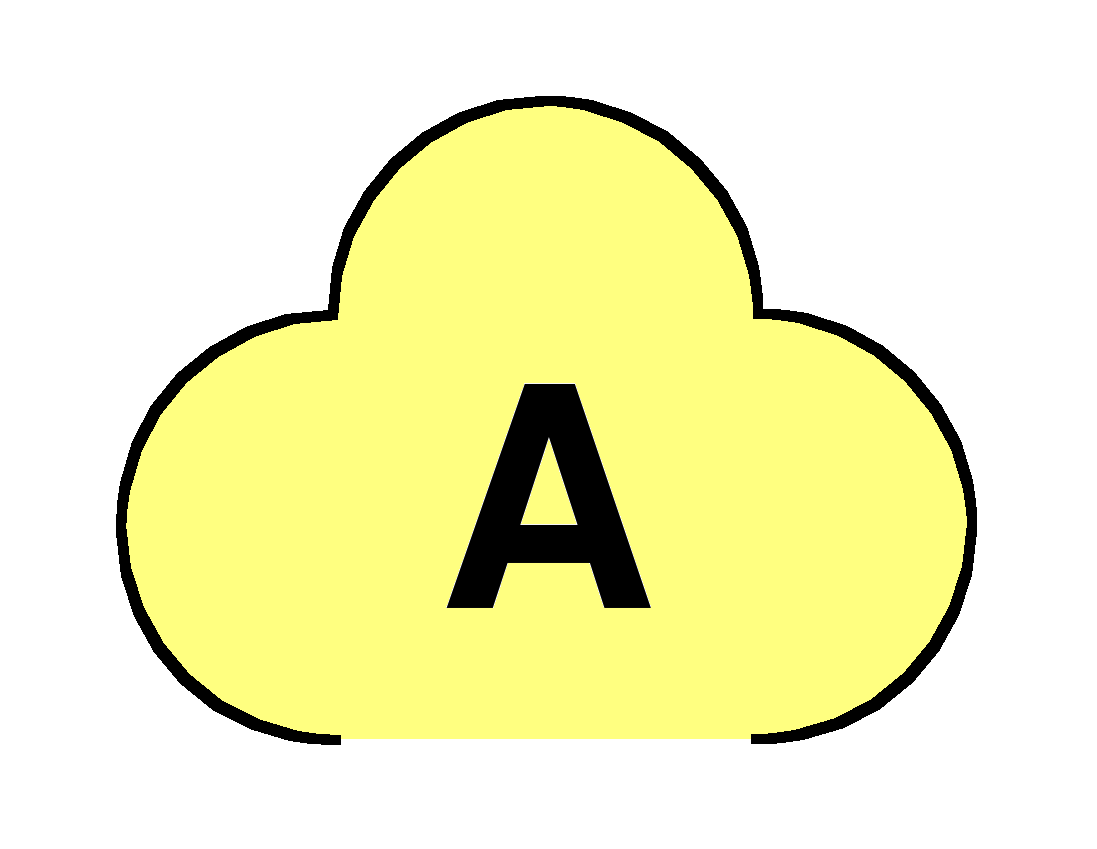

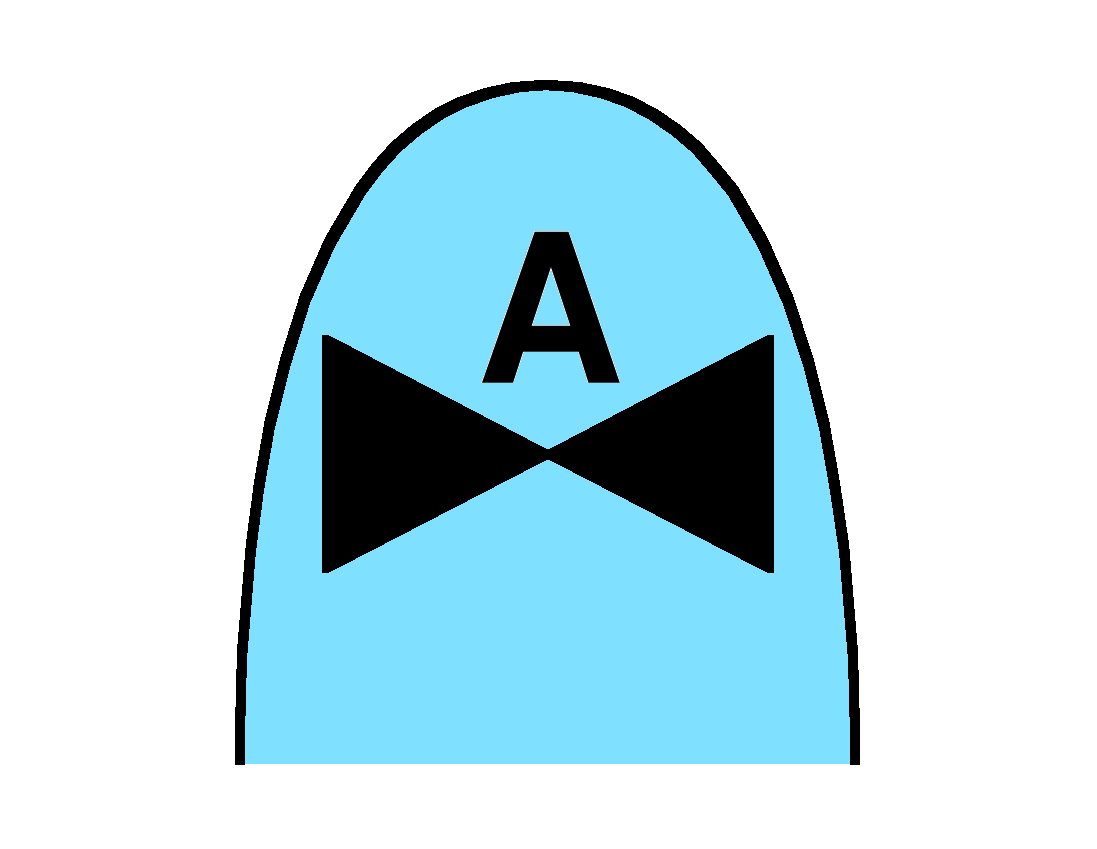

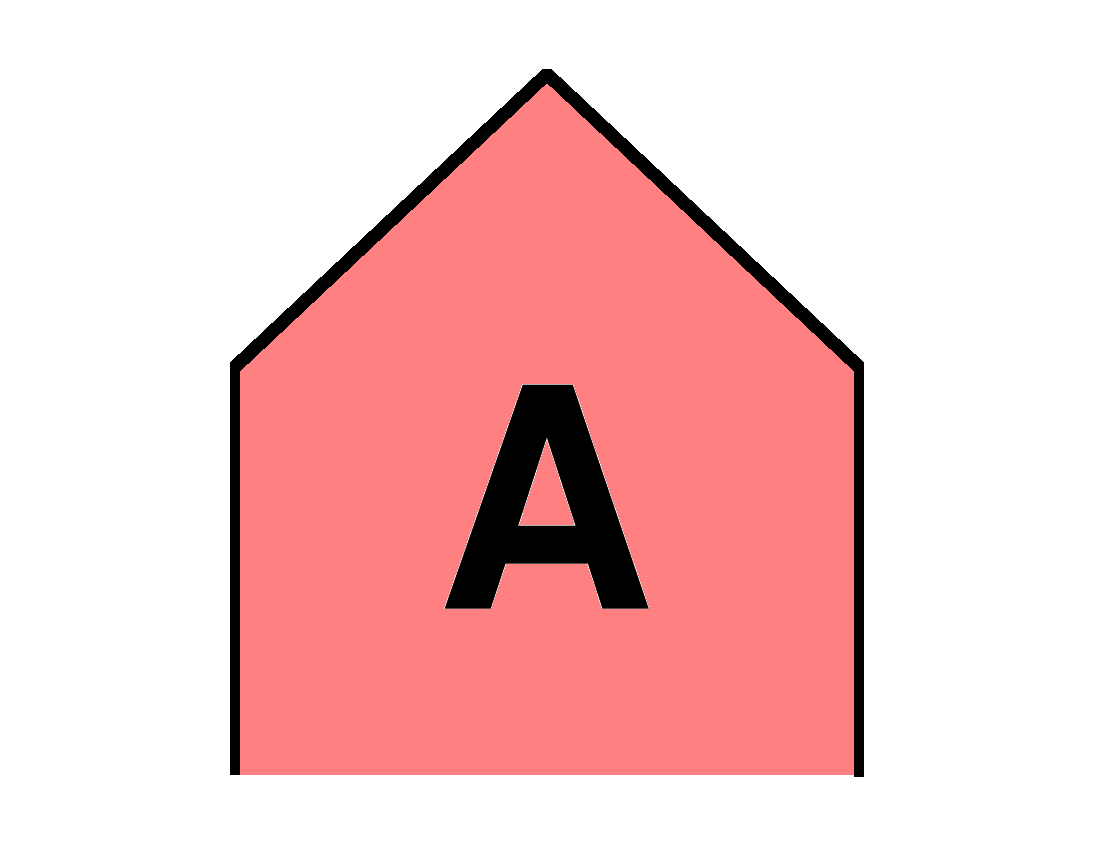

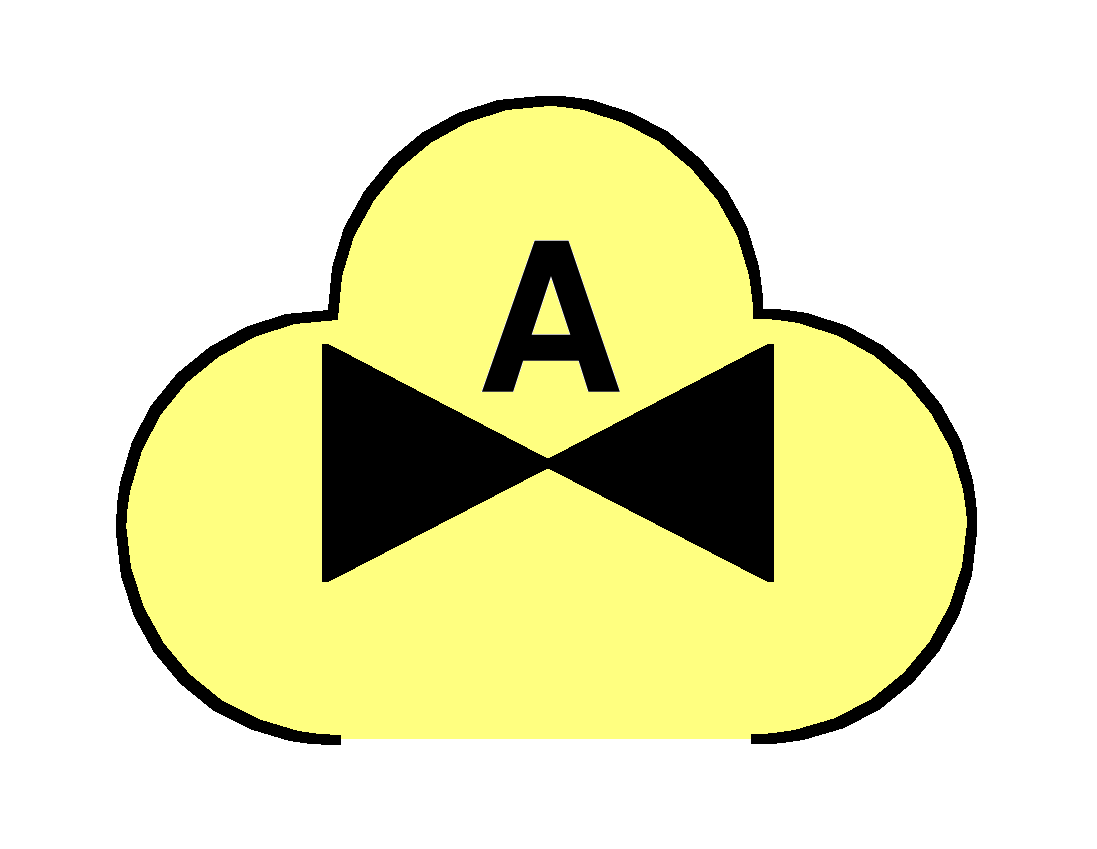

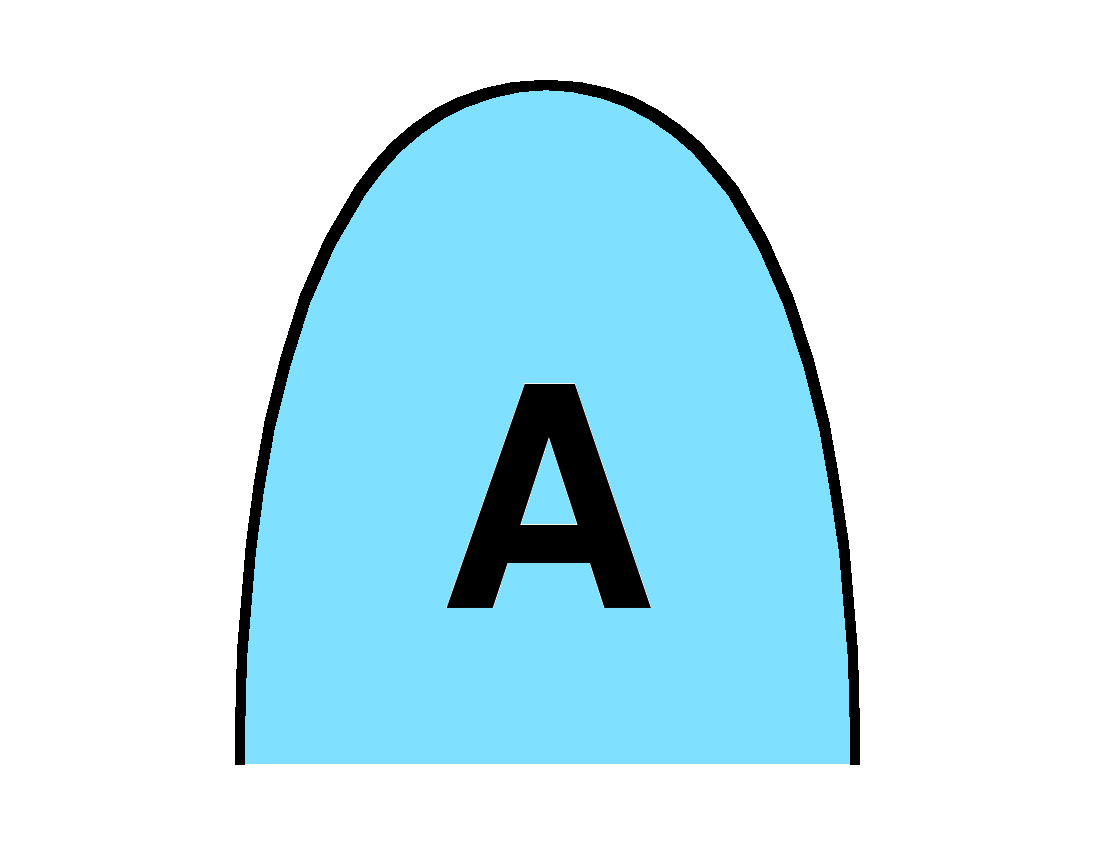

			TRASA POWIETRZNA WOJSKOWA SAMOLOT ATAK/UDERZENIE	1.X.2.1.1.4	F
						SUA*MFA---*****	SFA*MFA---*****	SNA*MFA---*****	SHA*MFA---*****
			TRASA POWIETRZNA WOJSKOWA SAMOLOT PIONOWEGO STARTU I LĄDOWANIA	1.X.2.1.1.5	F
						SUA*MFL---*****	SFA*MFL---*****	SNA*MFL---*****	SHA*MFL---*****

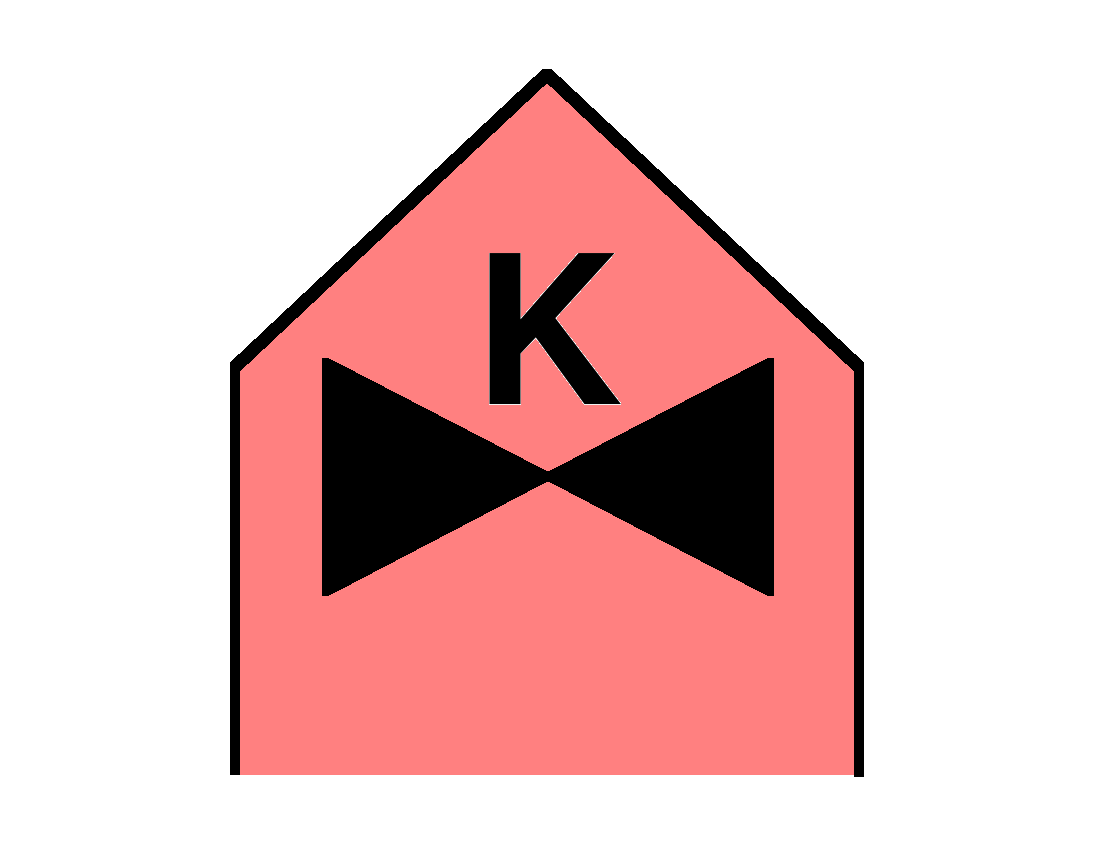

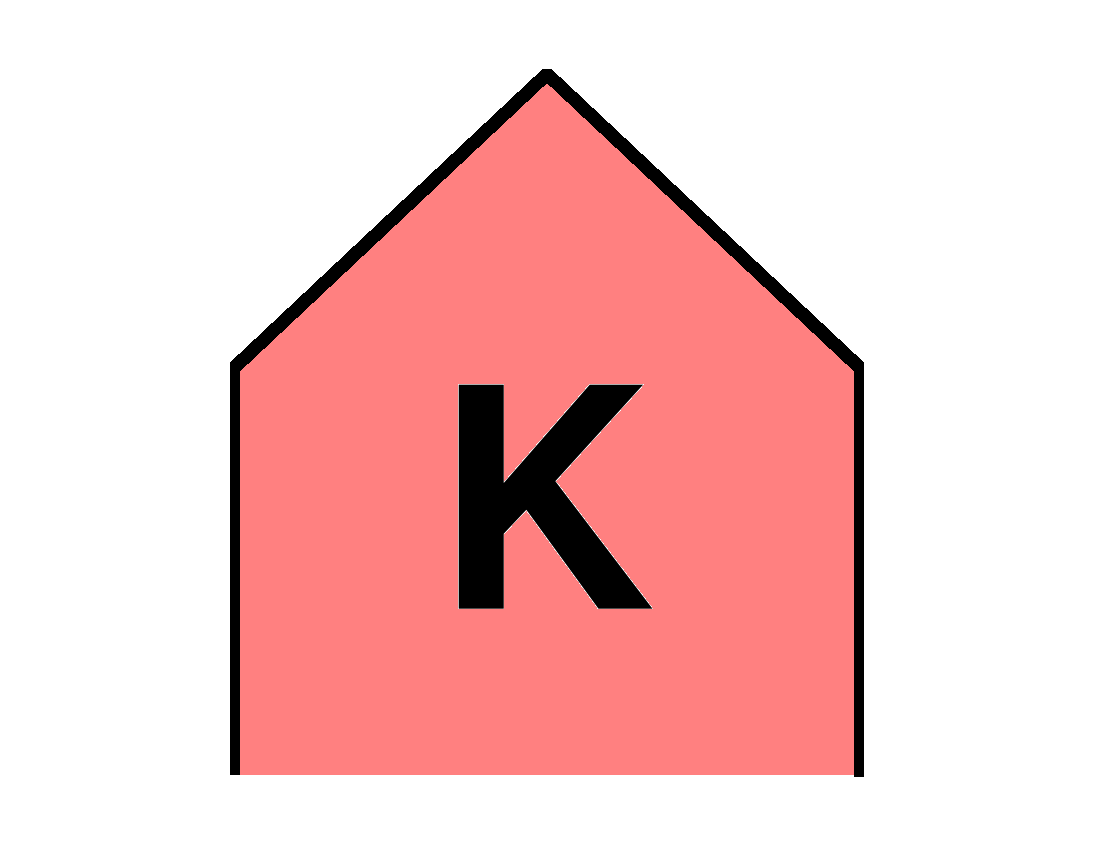

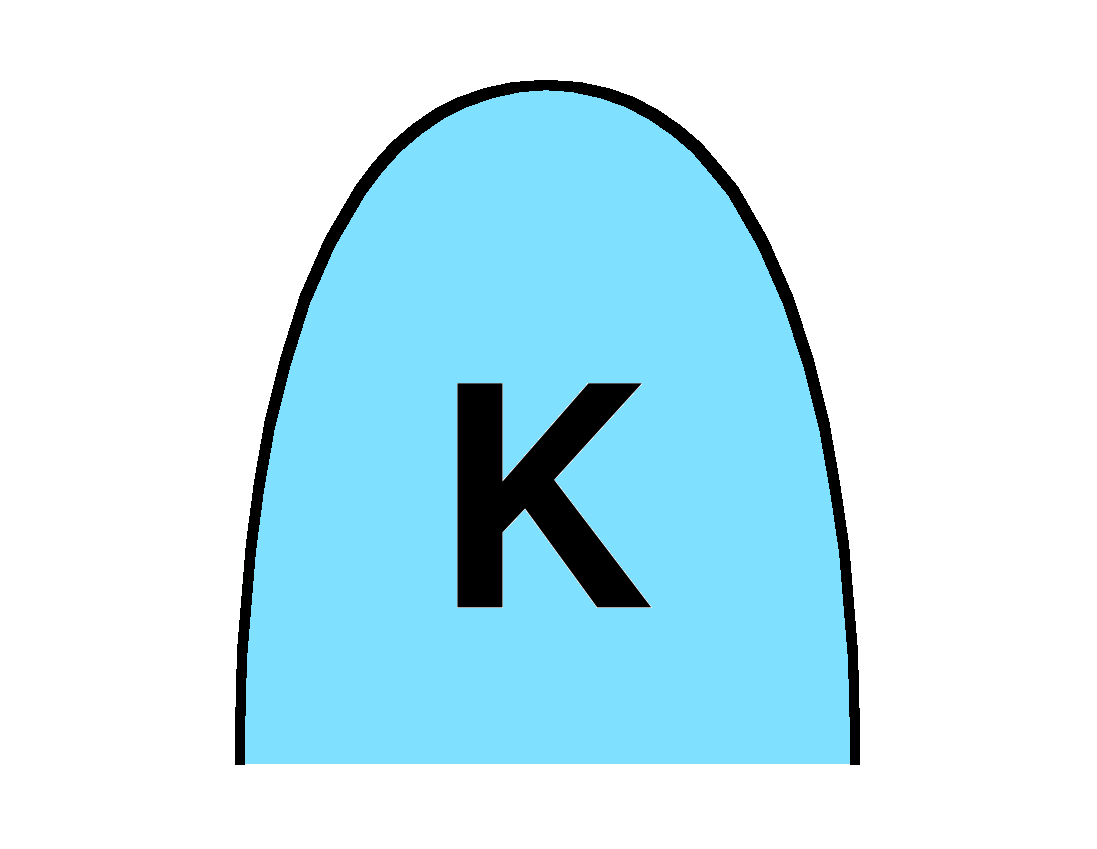

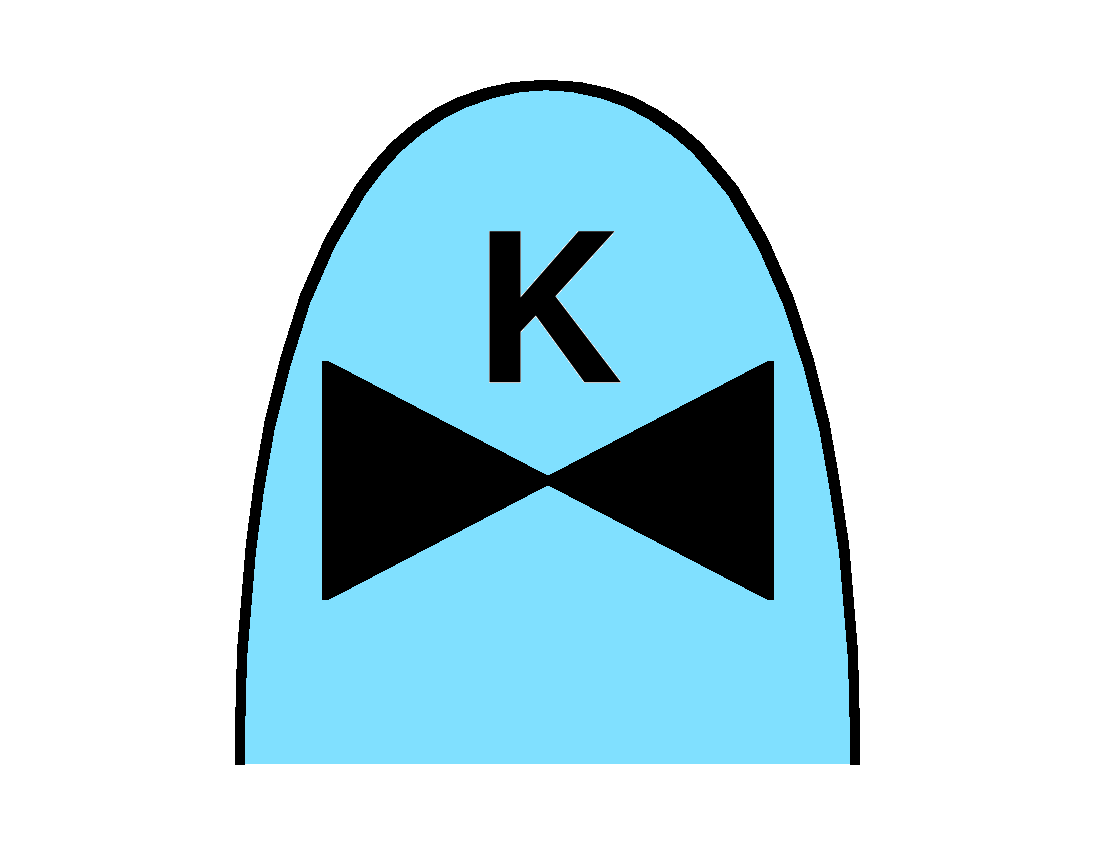

			TRASA POWIETRZNA WOJSKOWA SAMOLOT TANKOWIEC POWIETRZNY	1.X.2.1.1.6	F
						SUA*MFK---*****	SFA*MFK---*****	SNA*MFK---*****	SHA*MFK---*****

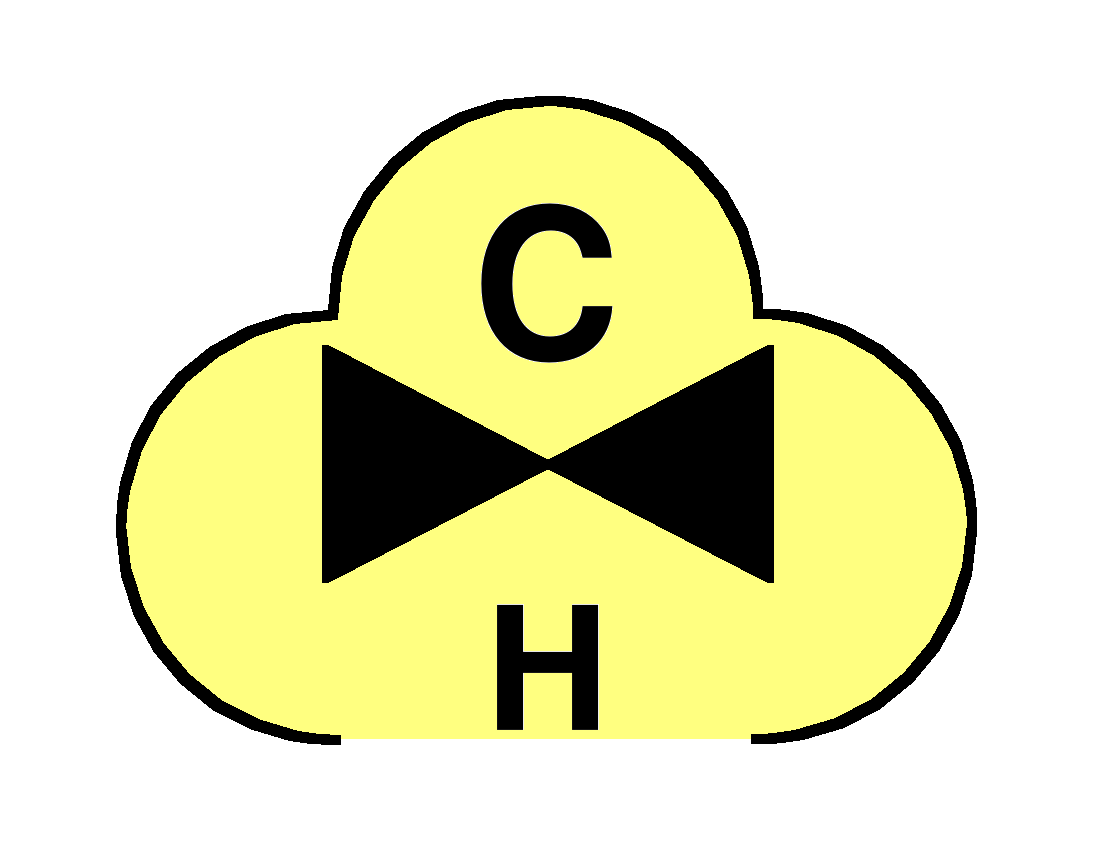

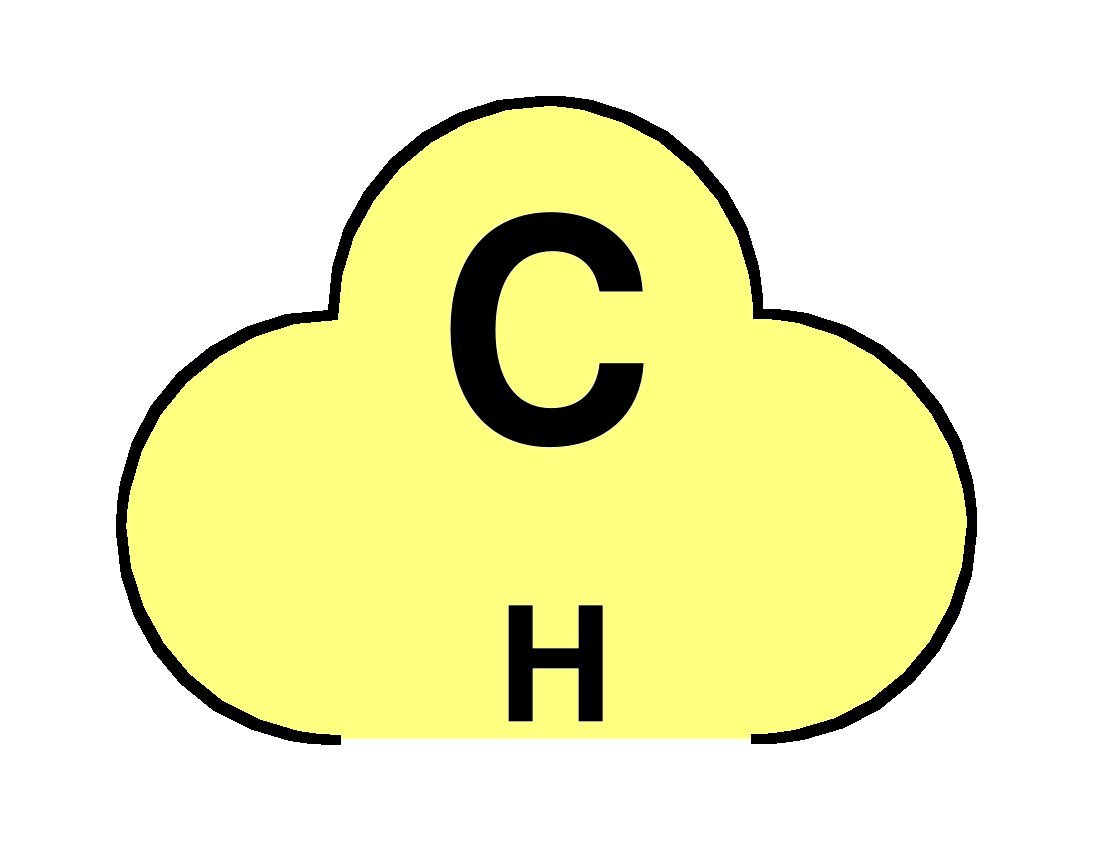

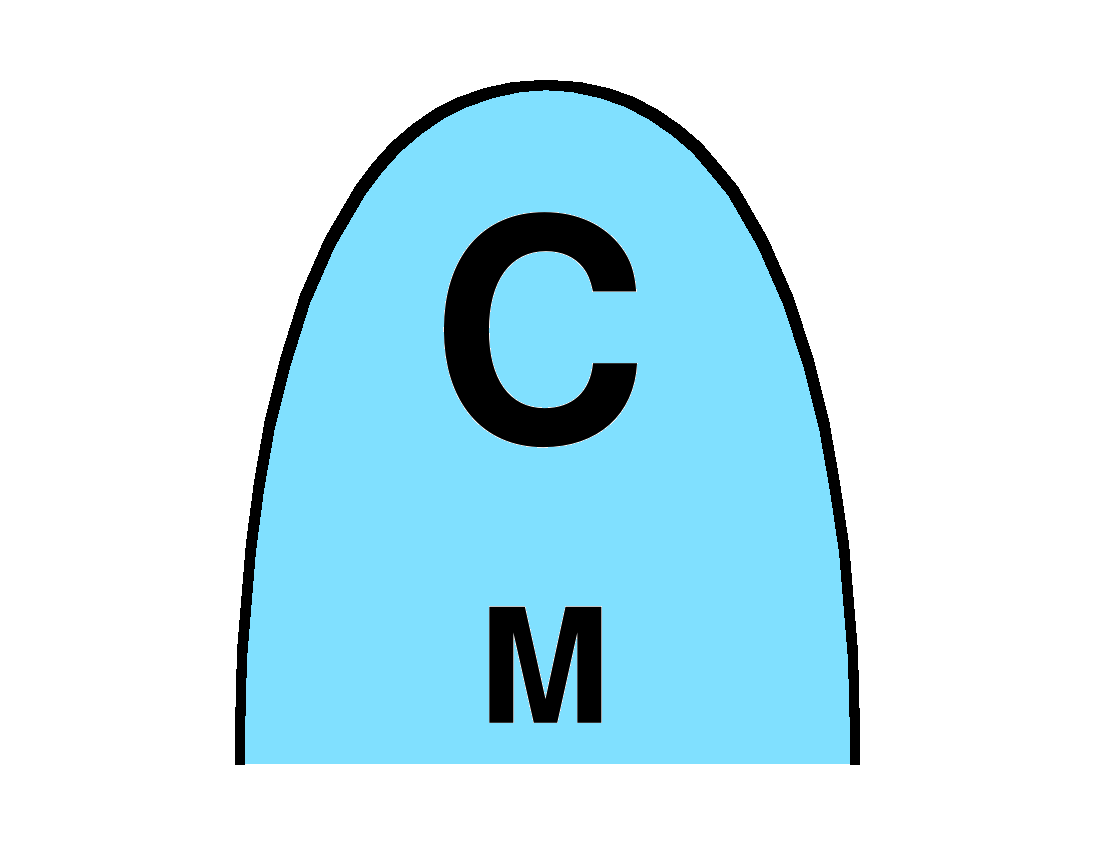

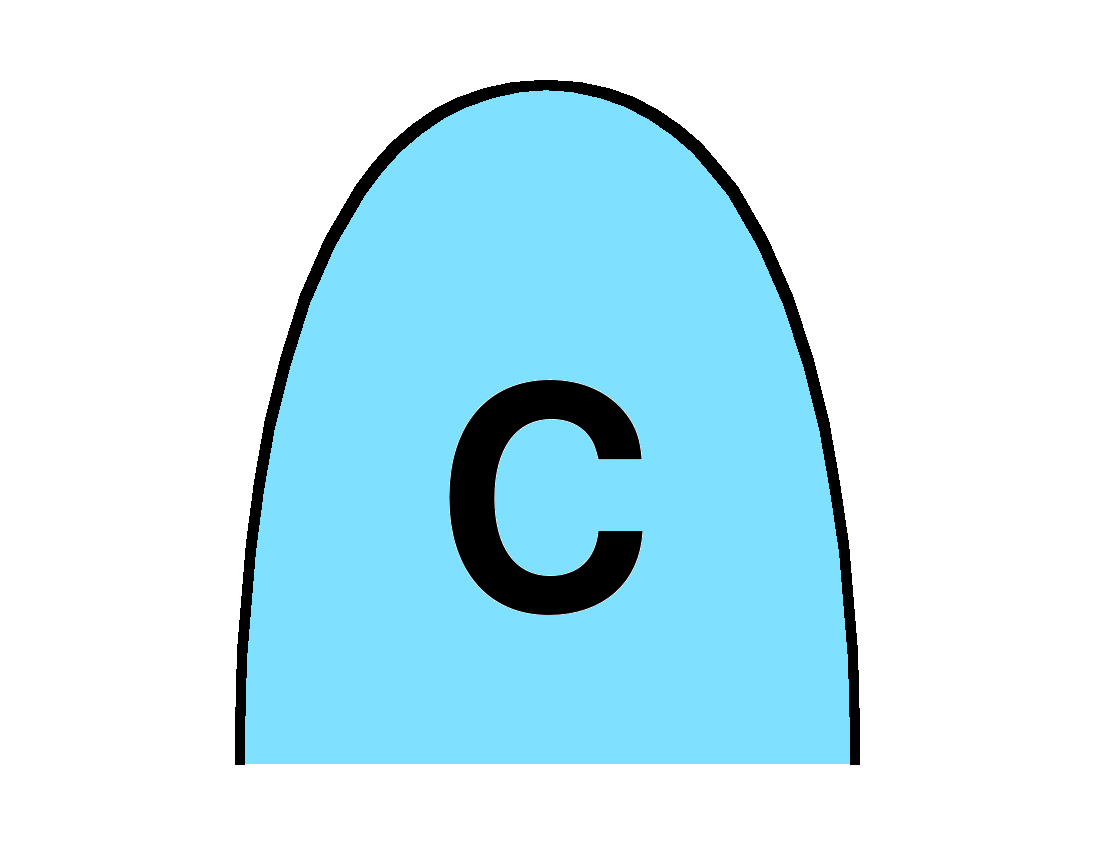

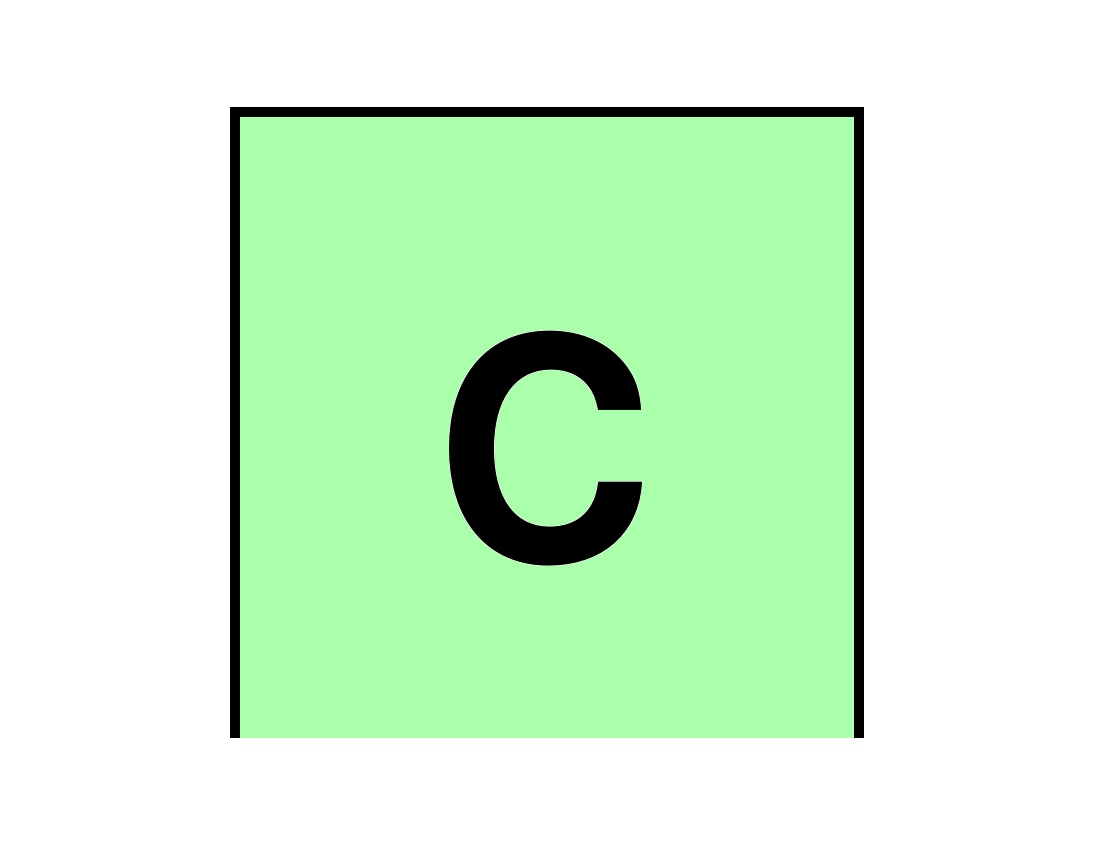

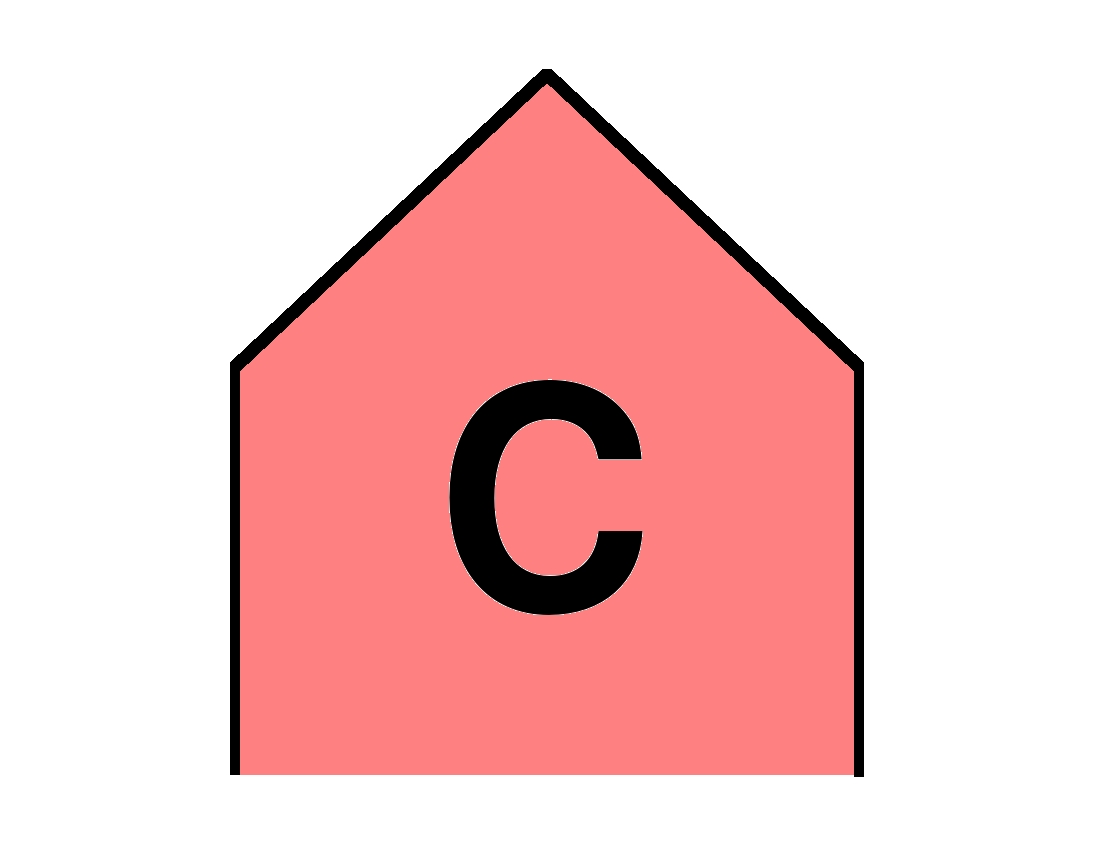

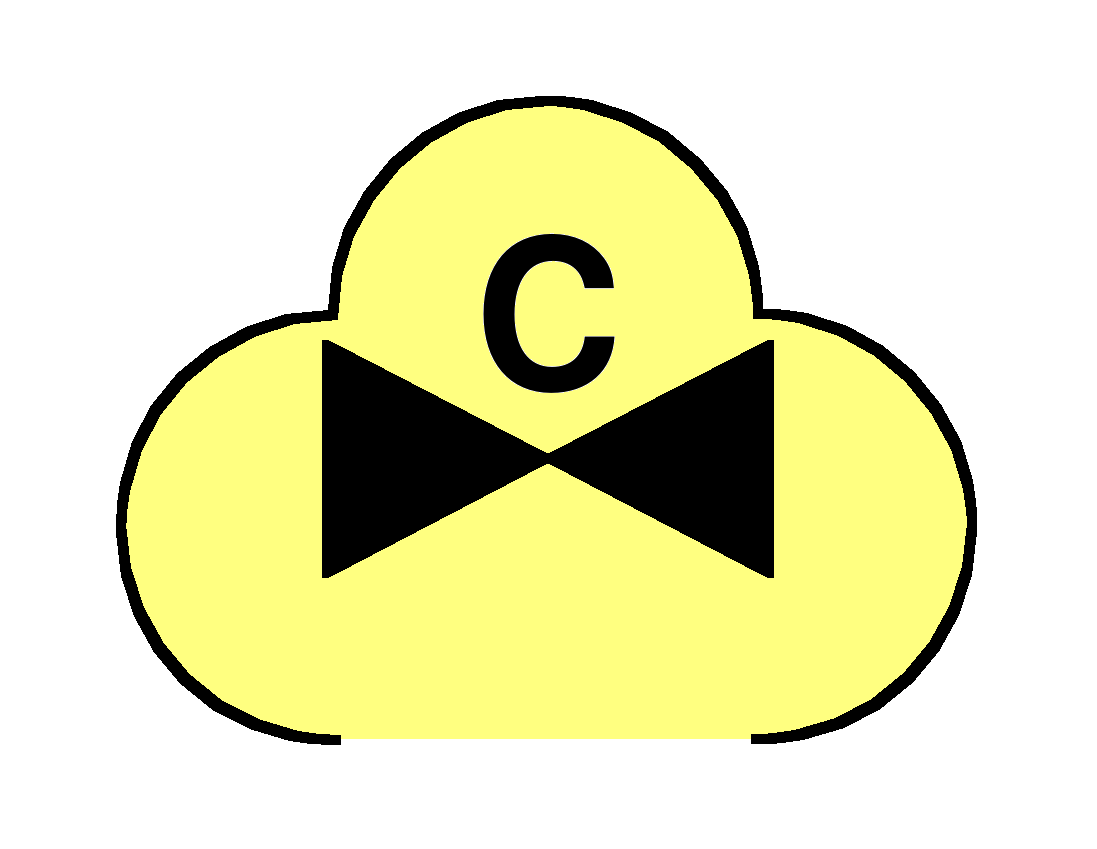

			TRASA POWIETRZNA WOJSKOWA SAMOLOT TRANSPORTOWY	1.X.2.1.1.7	F
						SUA*MFC---*****	SFA*MFC---*****	SNA*MFC---*****	SHA*MFC---*****

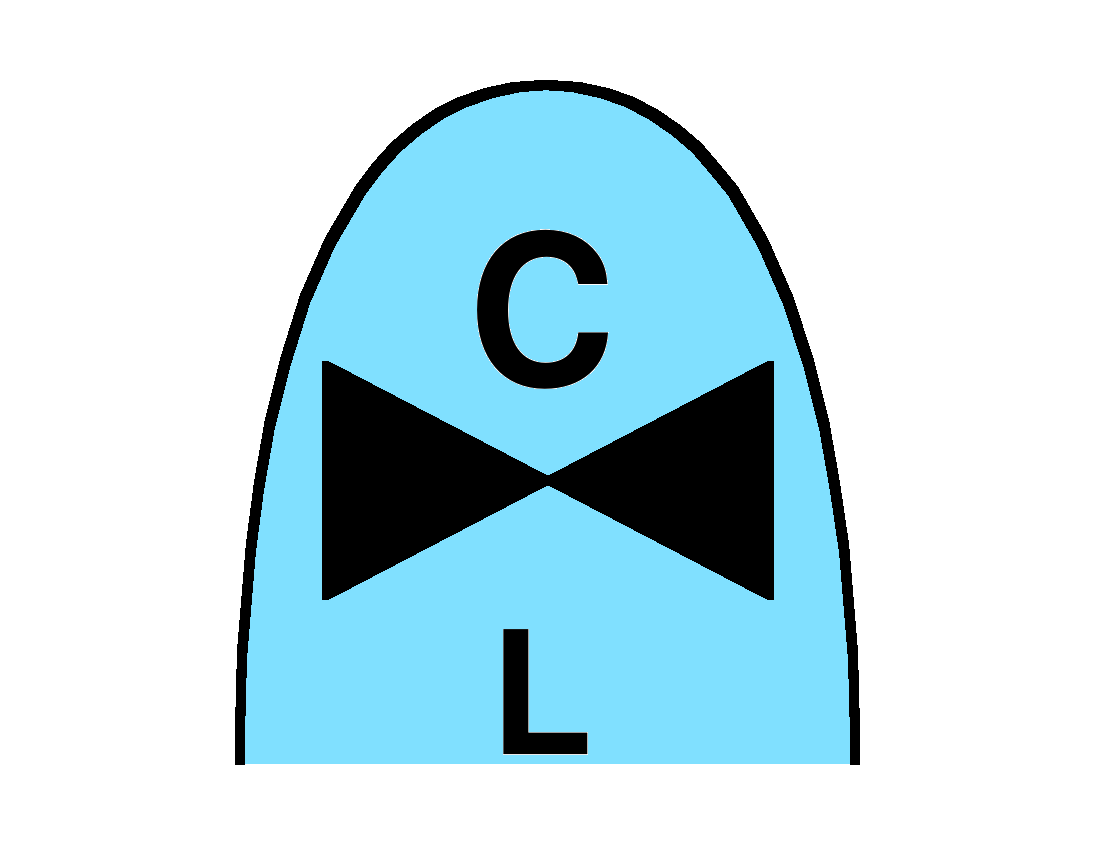

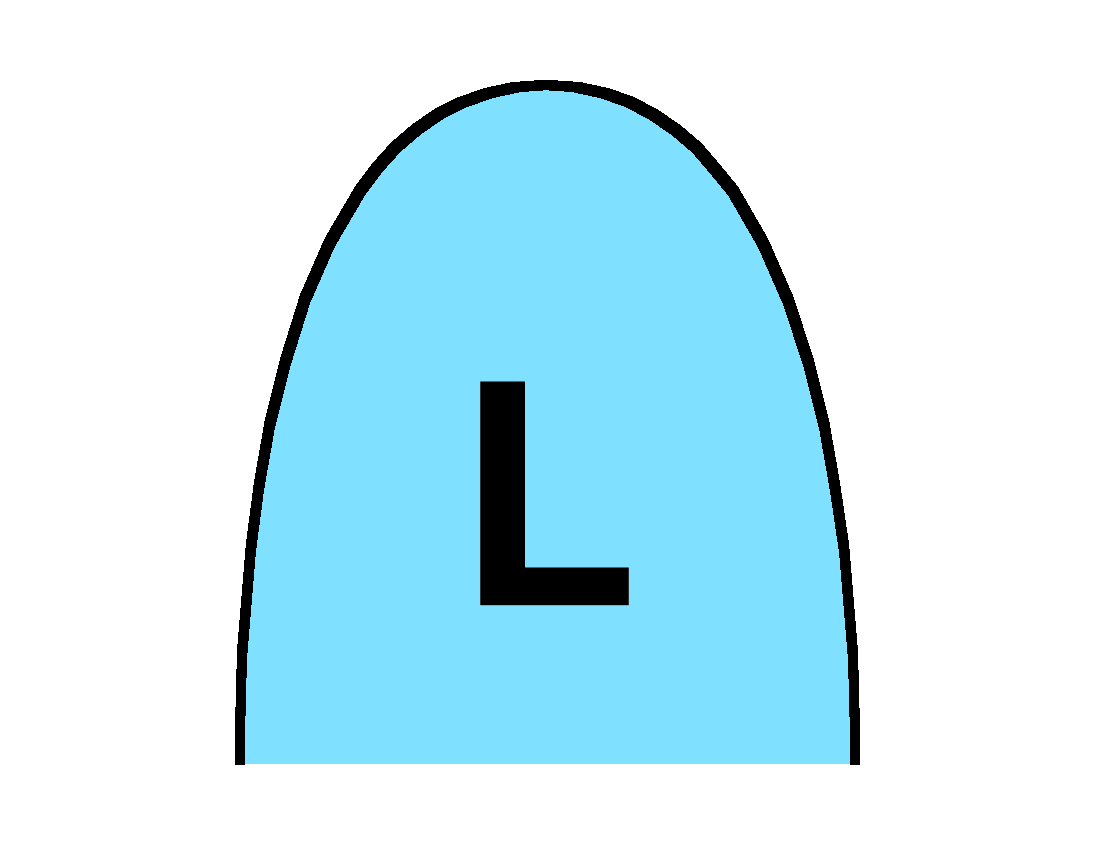

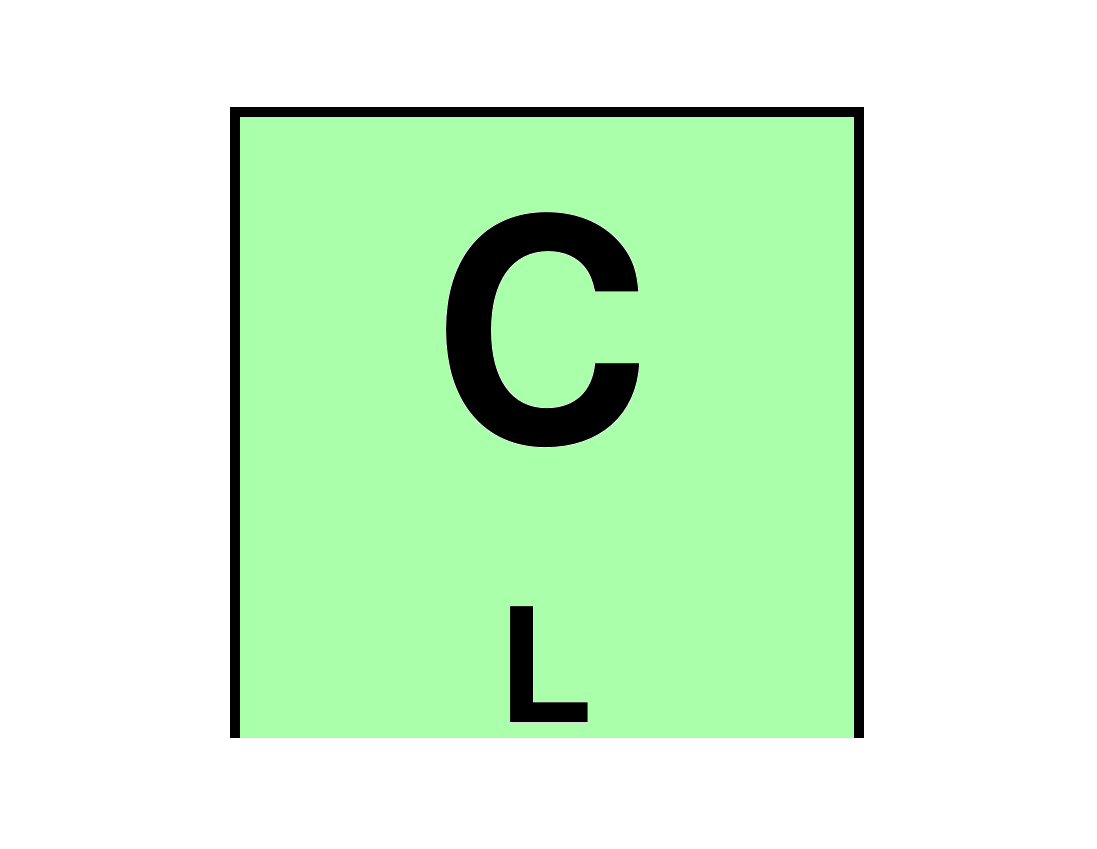

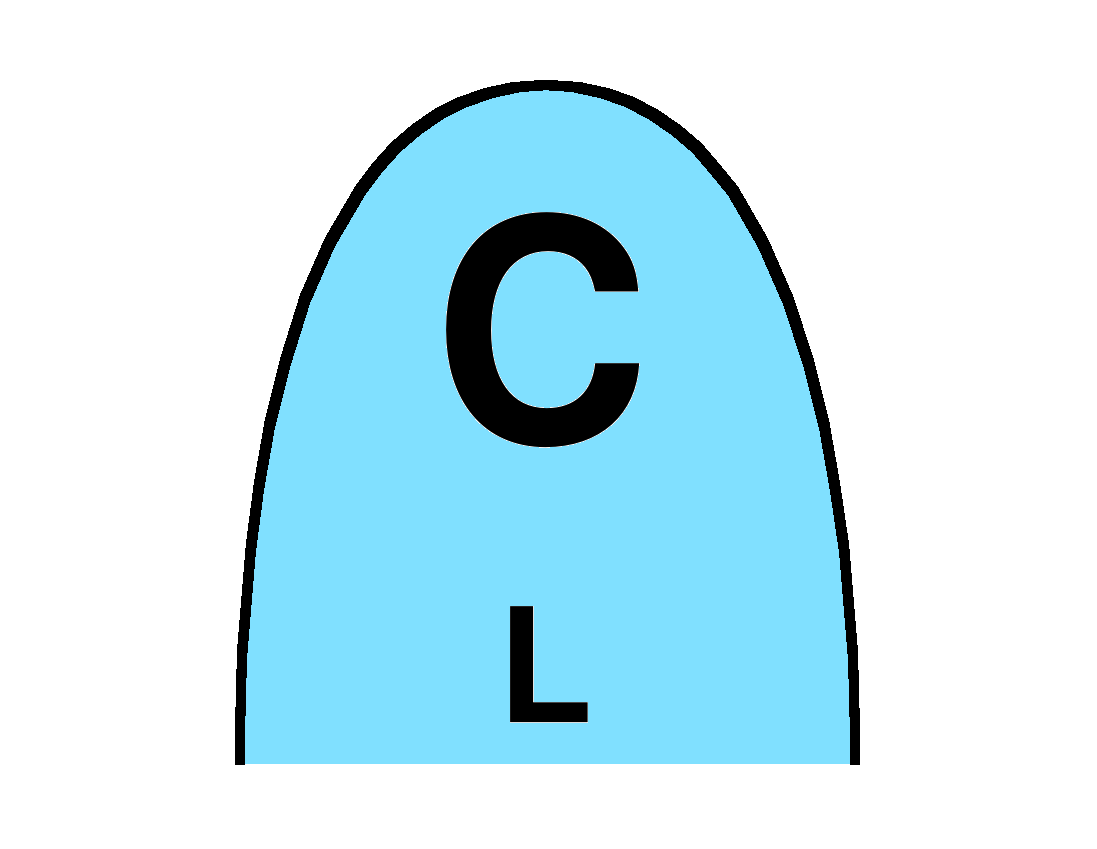

			TRASA POWIETRZNA WOJSKOWA SAMOLOT TRANSPORTOWY LEKKI	1.X.2.1.1.7.1	F
						SUA*MFCL--*****	SFA*MFCL--*****	SNA*MFCL--*****	SHA*MFCL--*****

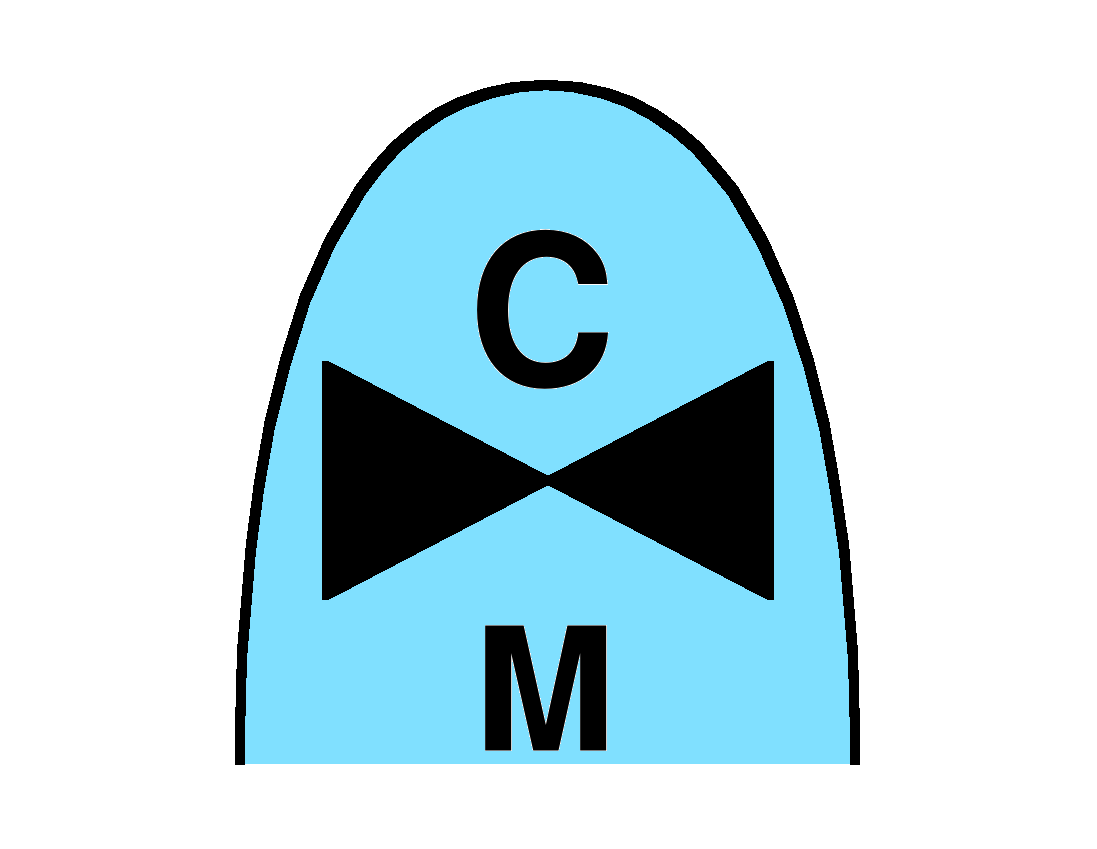

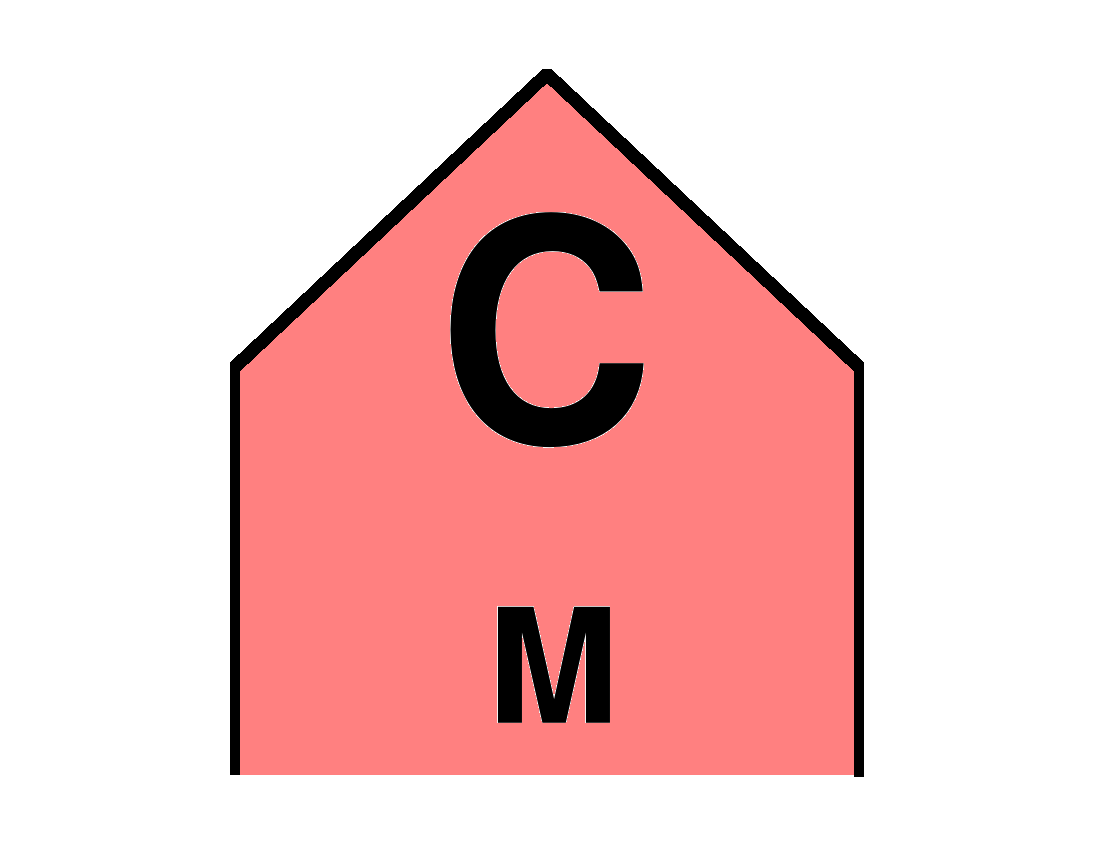

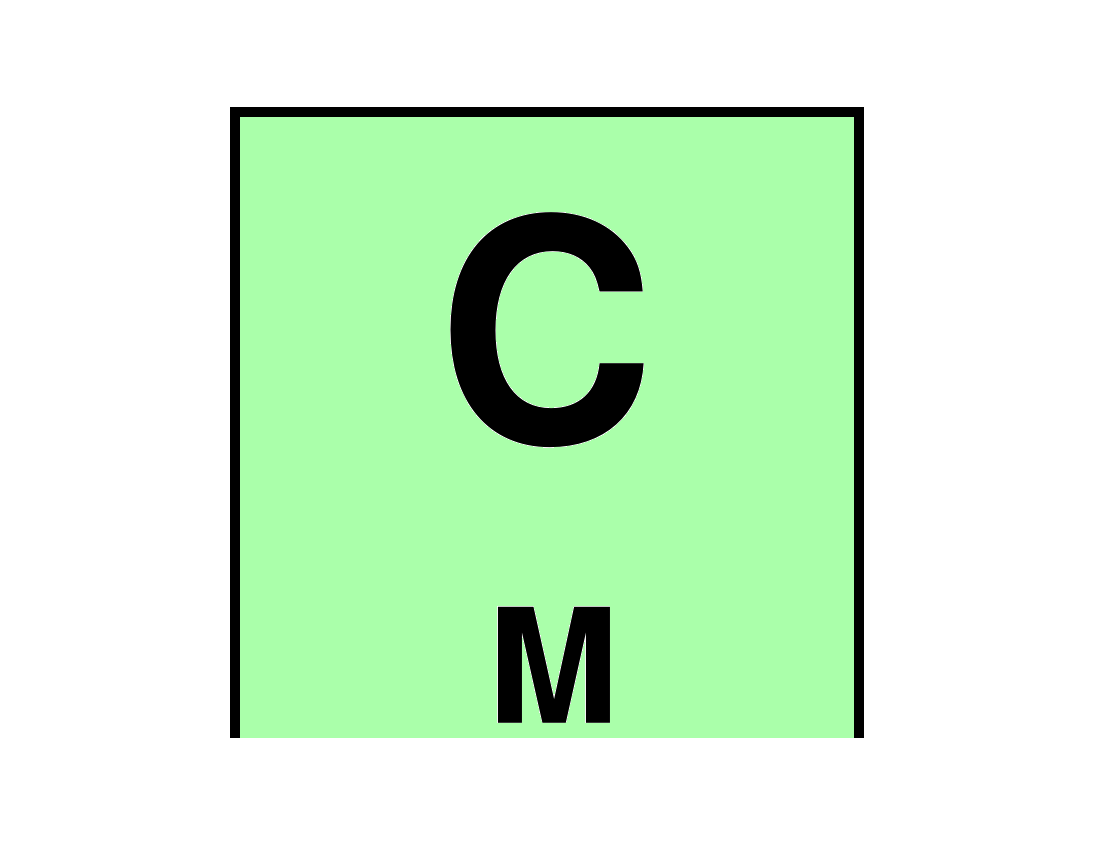

			TRASA POWIETRZNA WOJSKOWA SAMOLOT TRANSPORTOWY ŚREDNI	1.X.2.1.1.7.2	F
						SUA*MFCM--*****	SFA*MFCM--*****	SNA*MFCM--*****	SHA*MFCM--*****

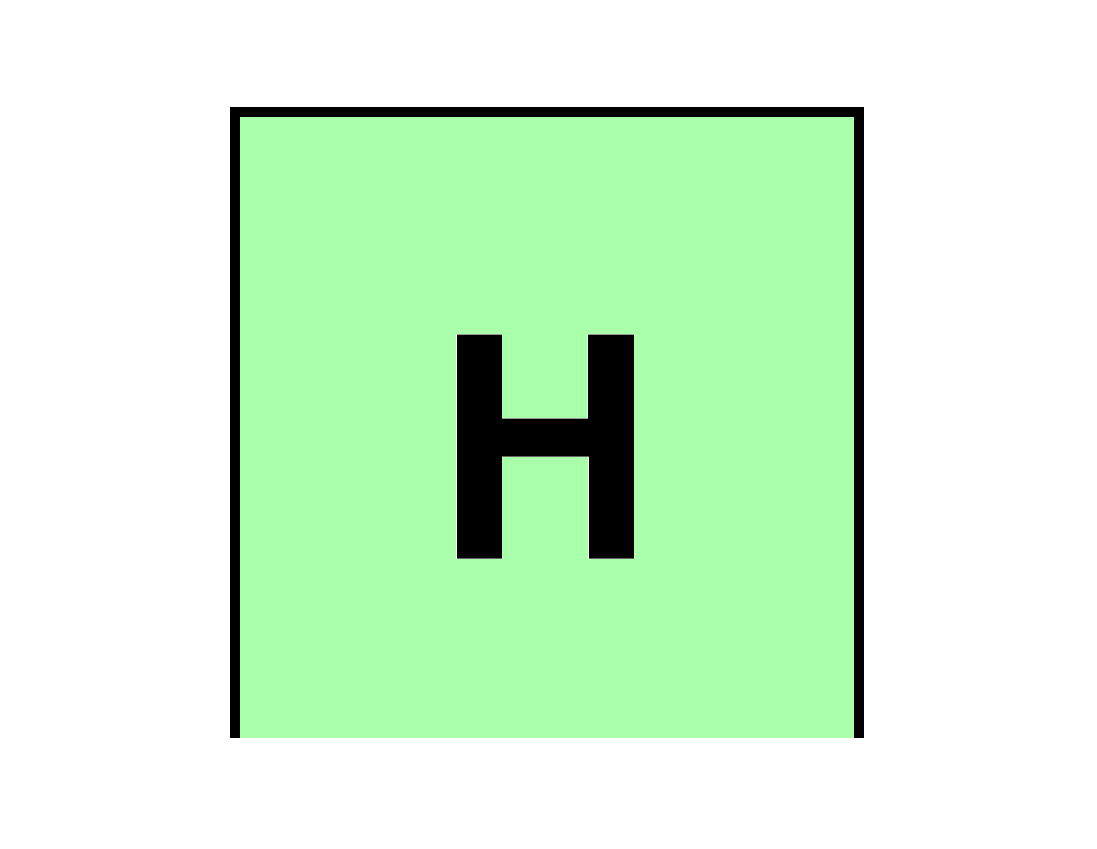

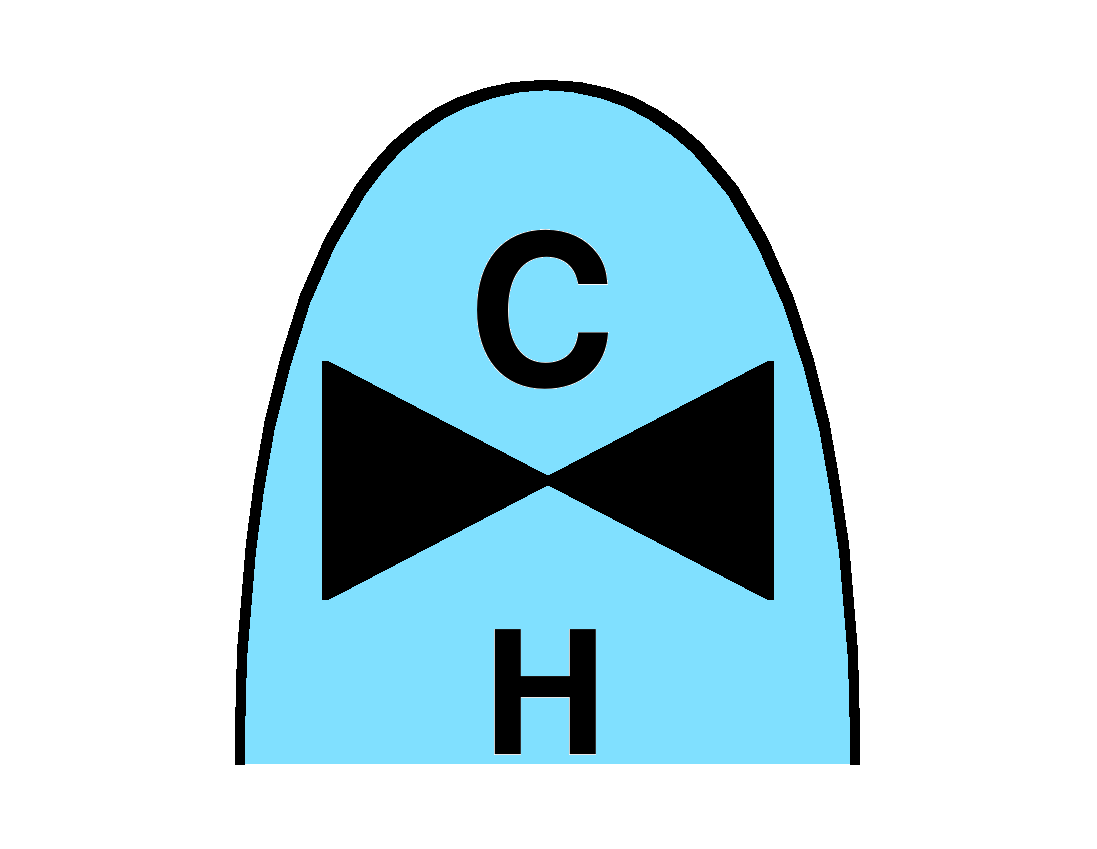

			TRASA POWIETRZNA WOJSKOWA SAMOLOT TRANSPORTOWY CIĘŻKI	1.X.2.1.1.7.3	F
						SUA*MFCH--*****	SFA*MFCH--*****	SNA*MFCH--*****	SHA*MFCH--*****

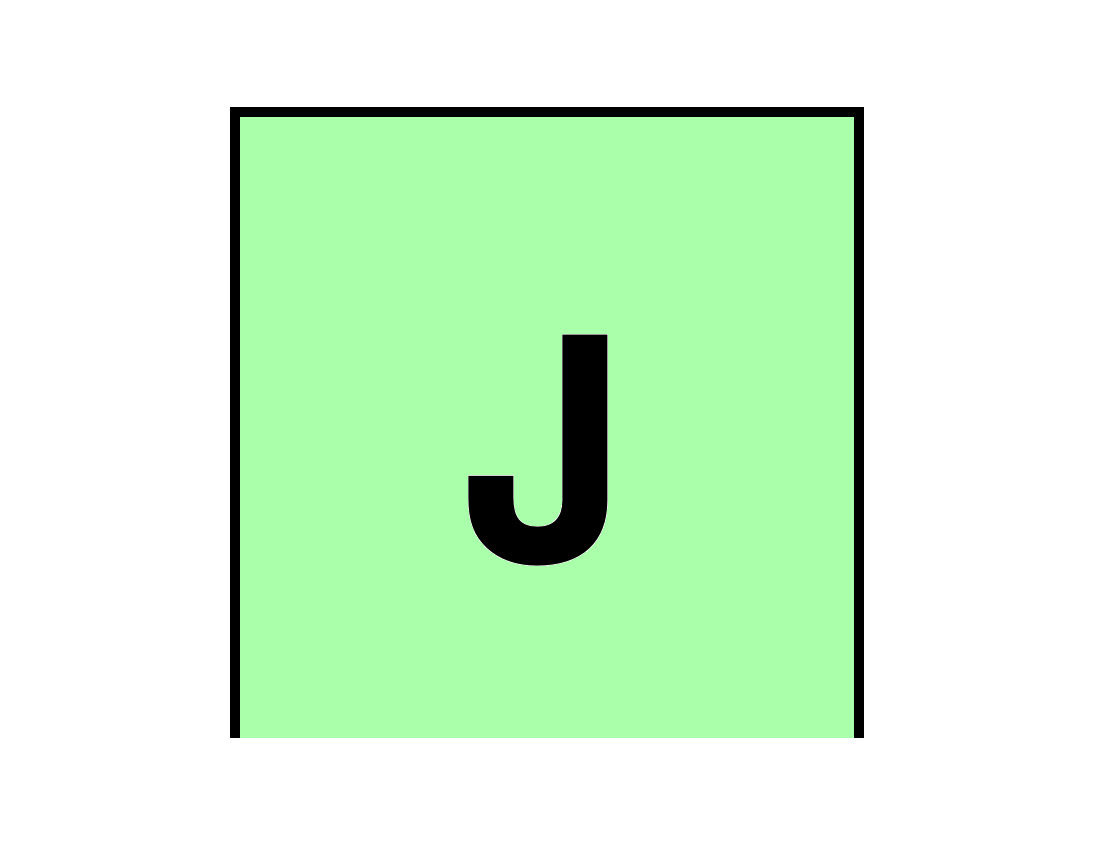

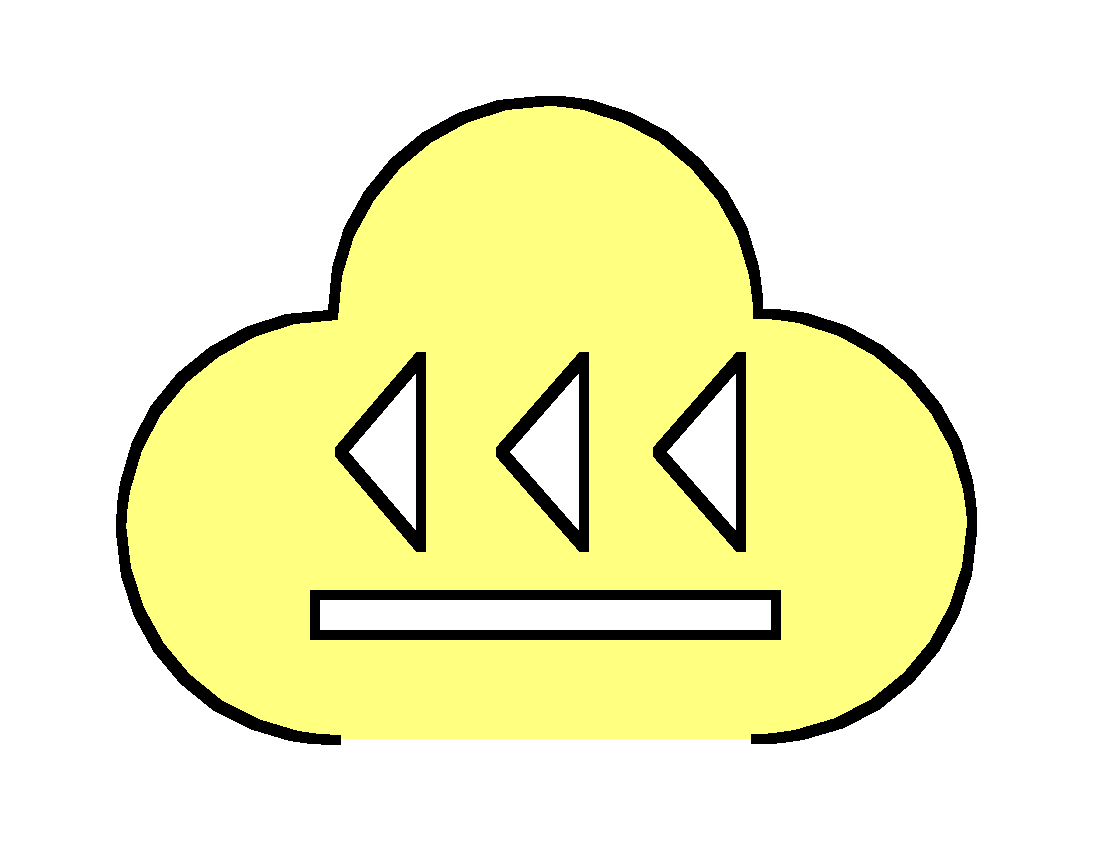

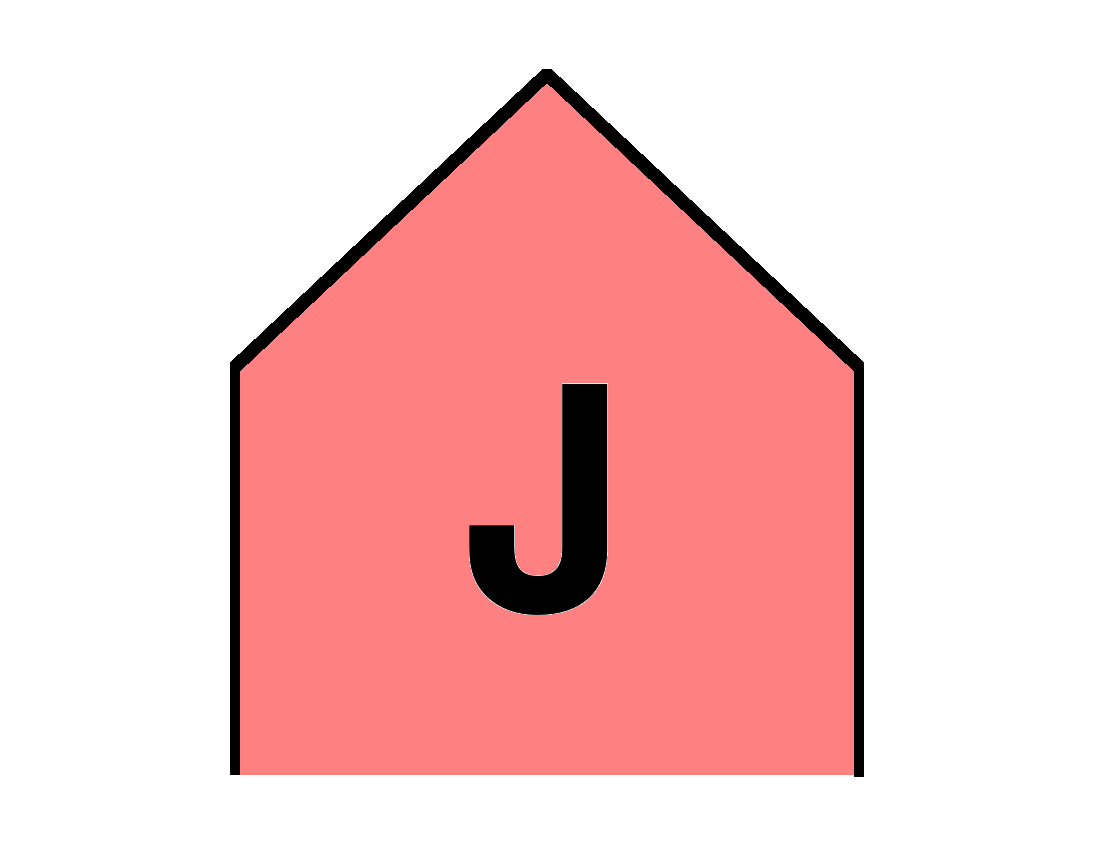

			TRASA POWIETRZNA WOJSKOWA SAMOLOT PRZECIWDZIAŁANIA RADIOELEKTRONICZNEGO	1.X.2.1.1.8	F
						SUA*MFJ---*****	SFA*MFJ---*****	SNA*MFJ---*****	SHA*MFJ---*****

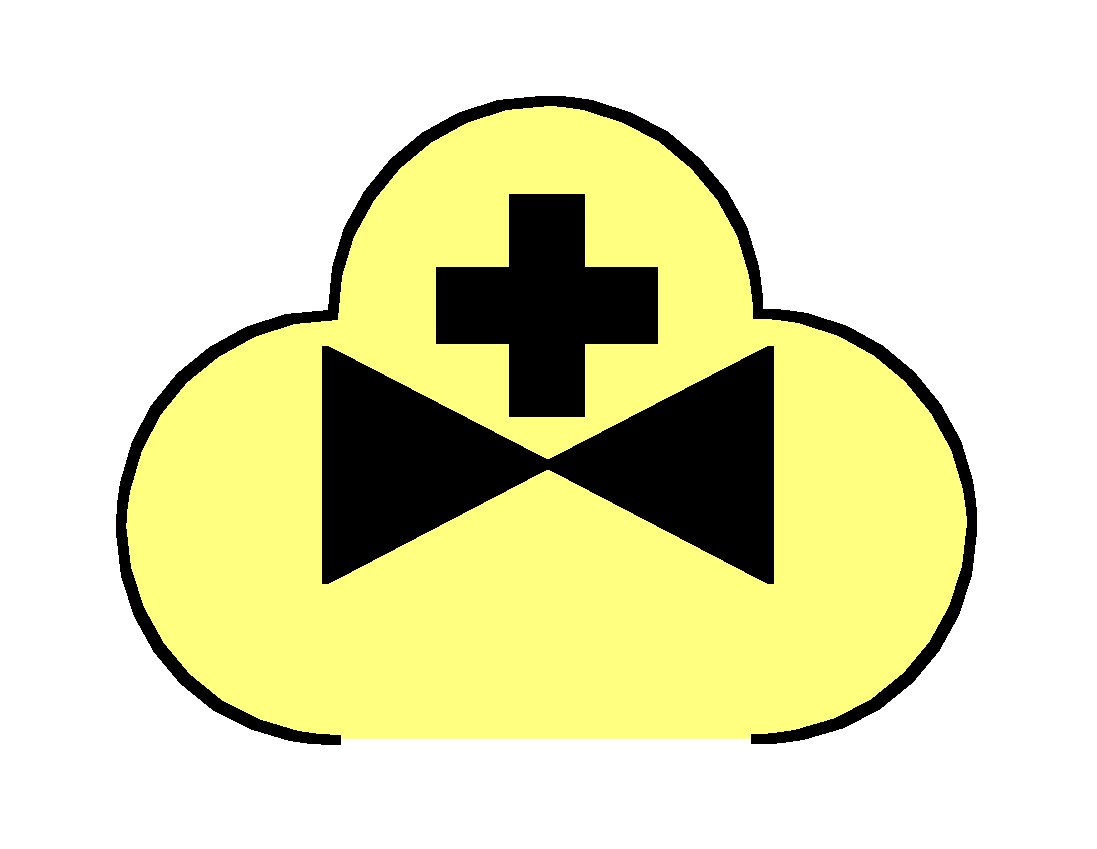

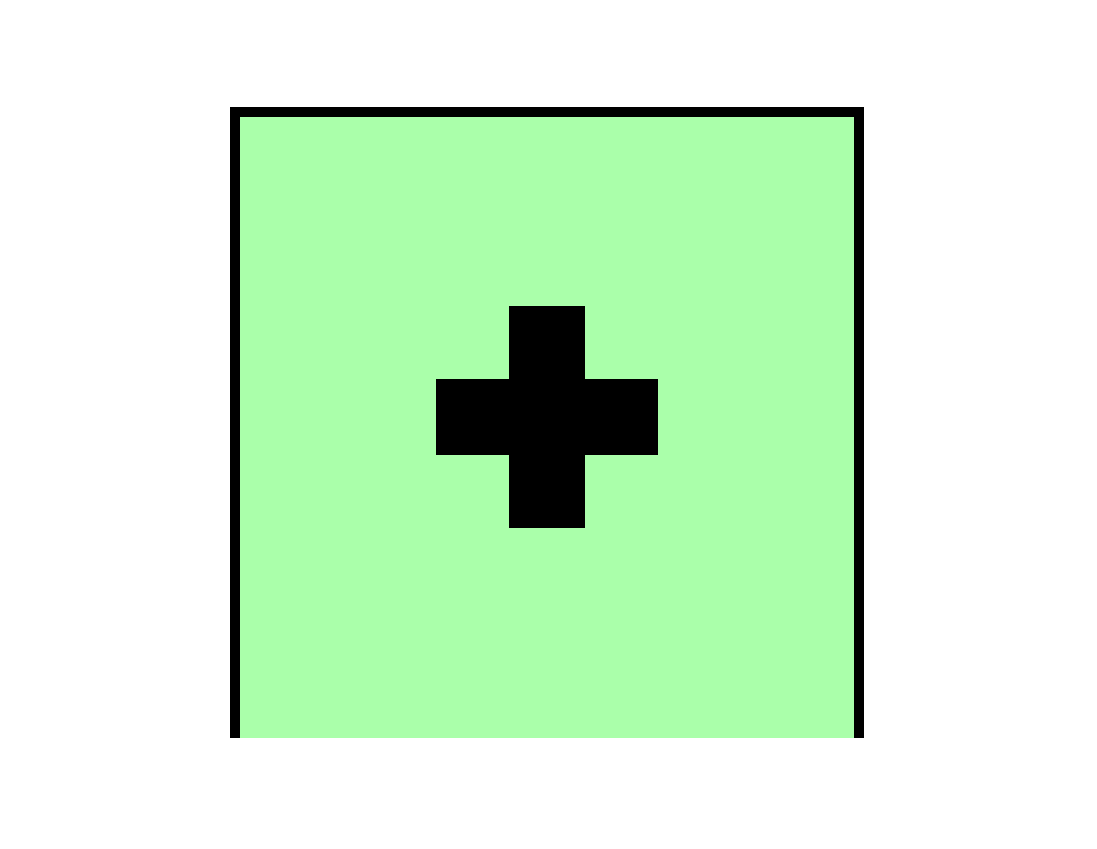

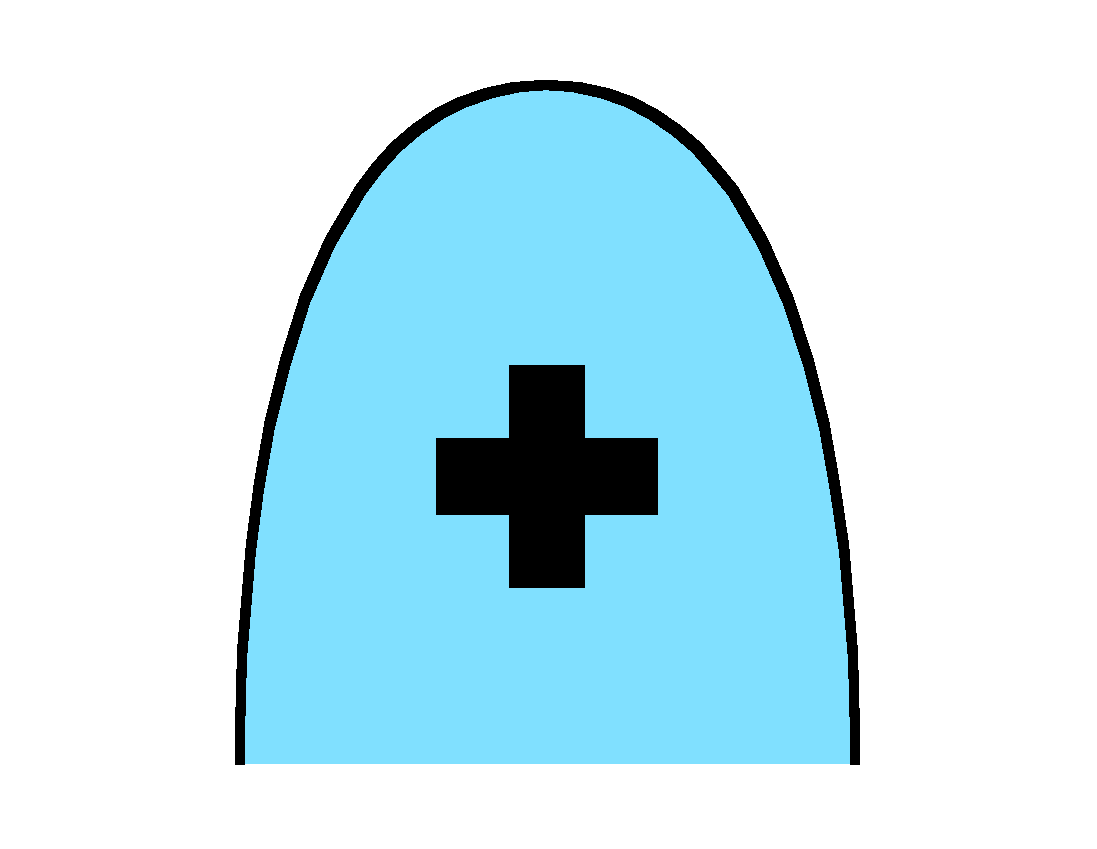

			TRASA POWIETRZNA WOJSKOWA SAMOLOT EWAKUACJI MEDYCZNAEJ (MEDEVAC)	1.X.2.1.1.9	F
						SUA*MFO---*****	SFA*MFO---*****	SNA*MFO---*****	SHA*MFO---*****

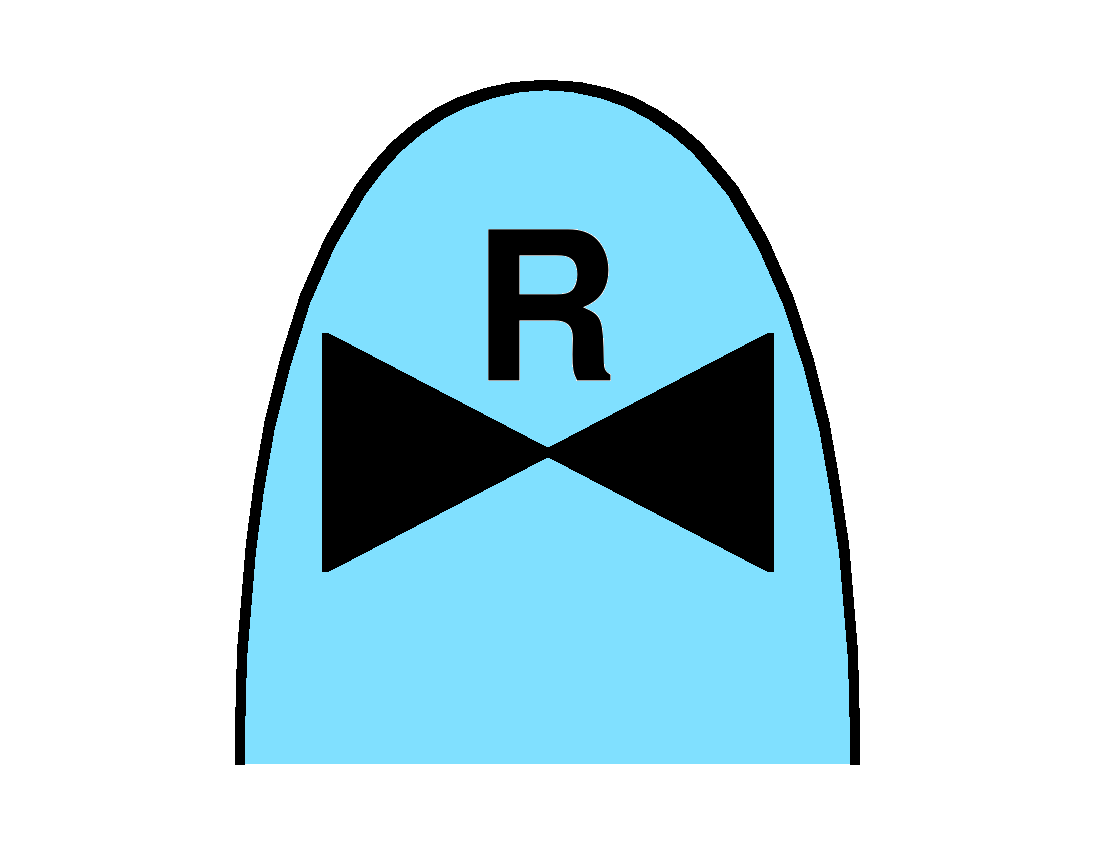

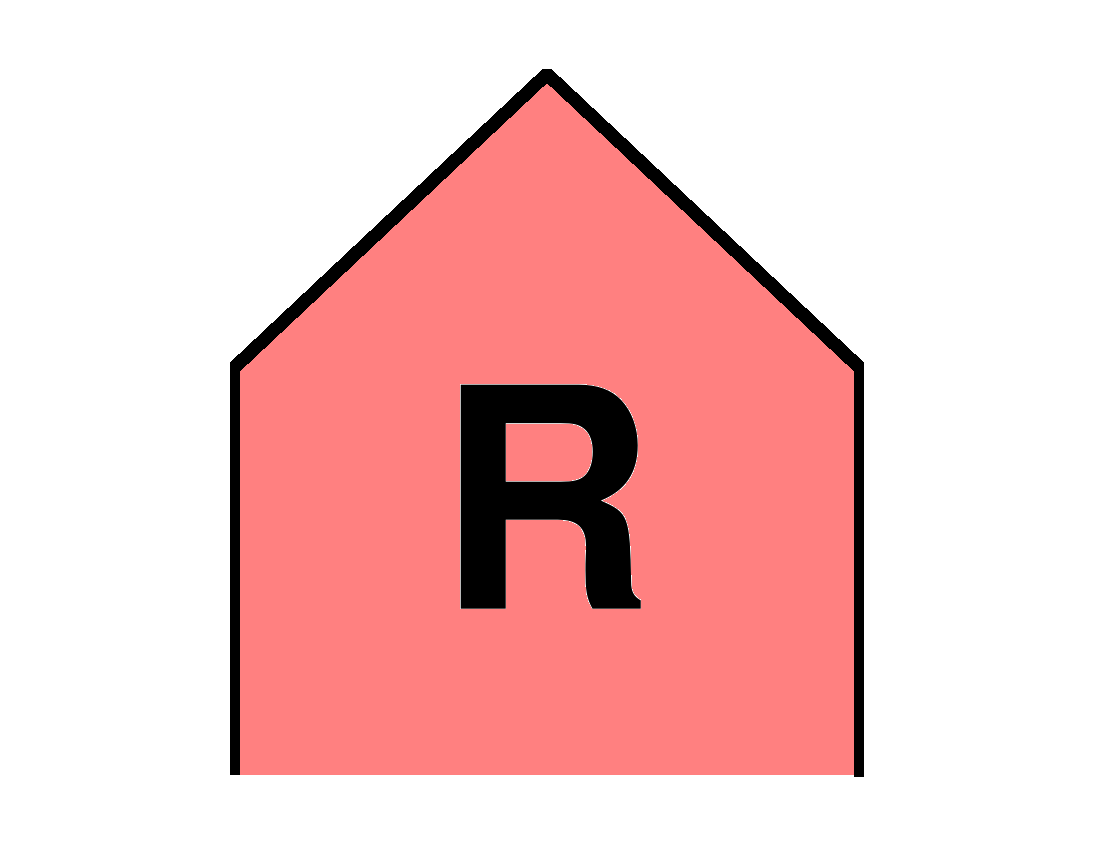

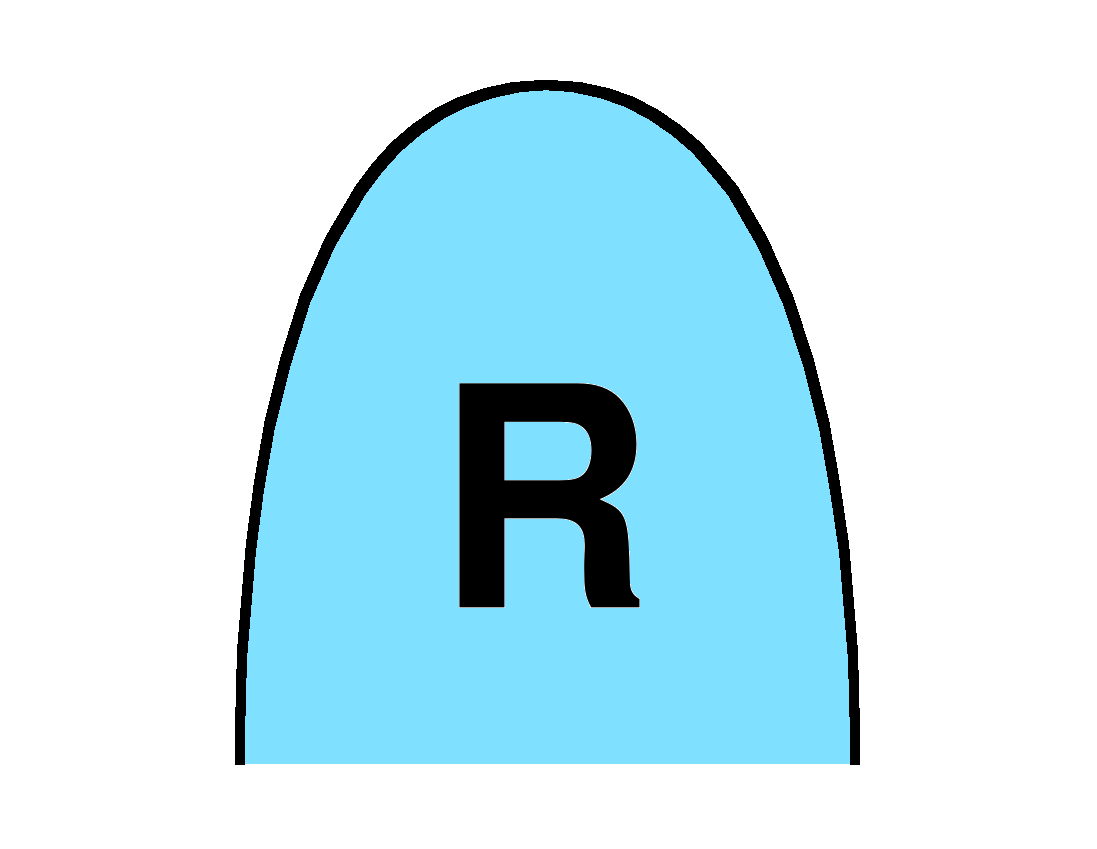

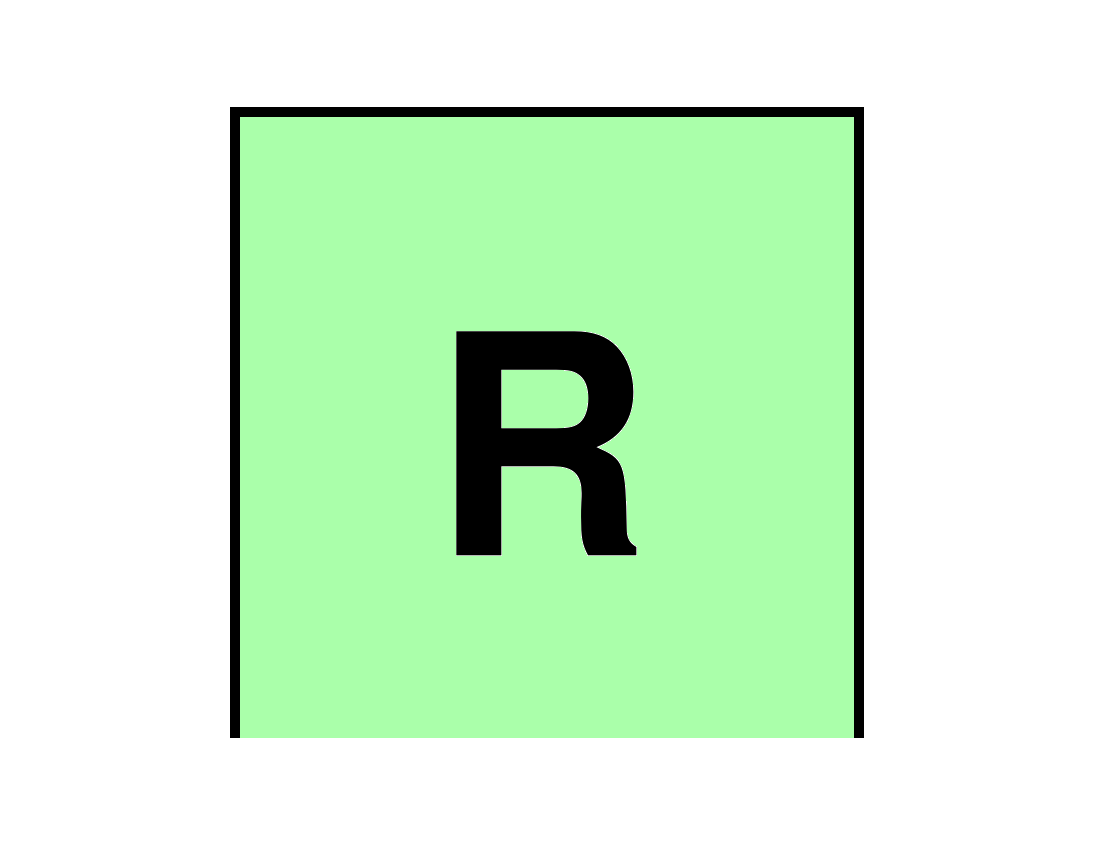

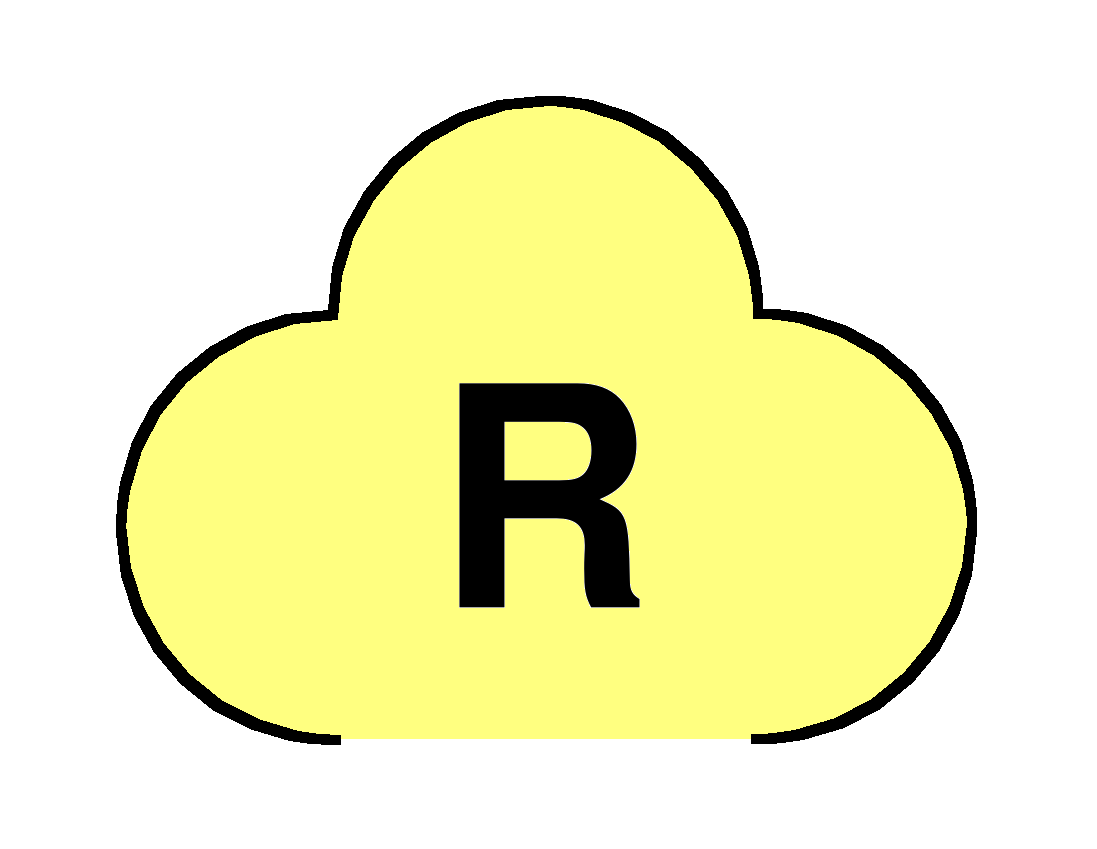

			TRASA POWIETRZNA MIL ITARY SAMOLOT ROZPOZNAWCZY	1.X.2.1.1.10	F
						SUA*MFR---*****	SFA*MFR---*****	SNA*MFR---*****	SHA*MFR---*****

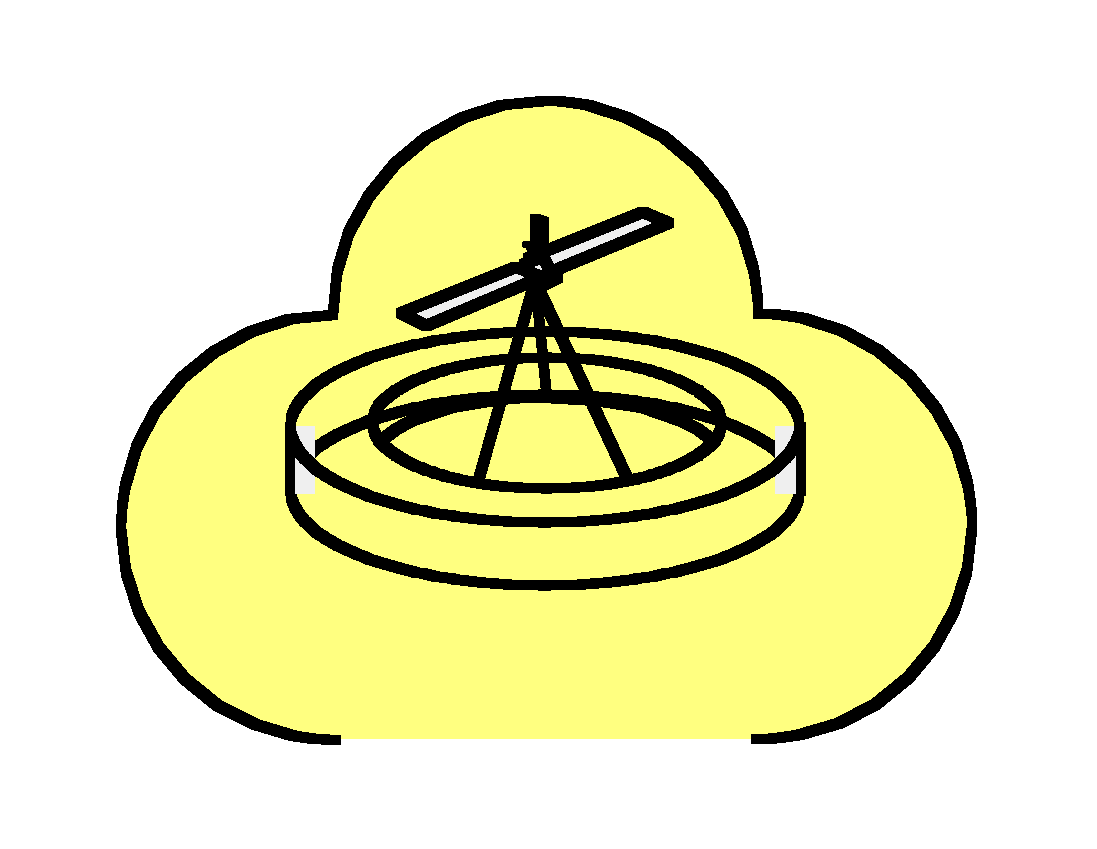

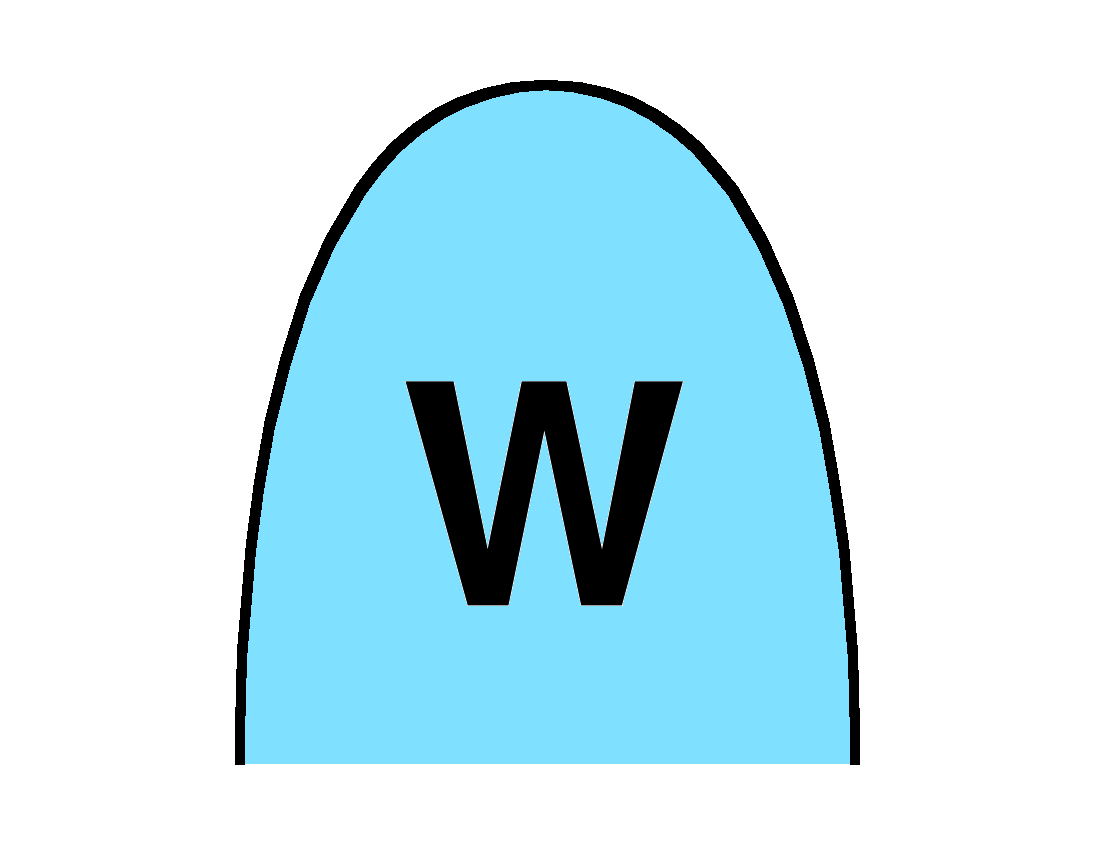

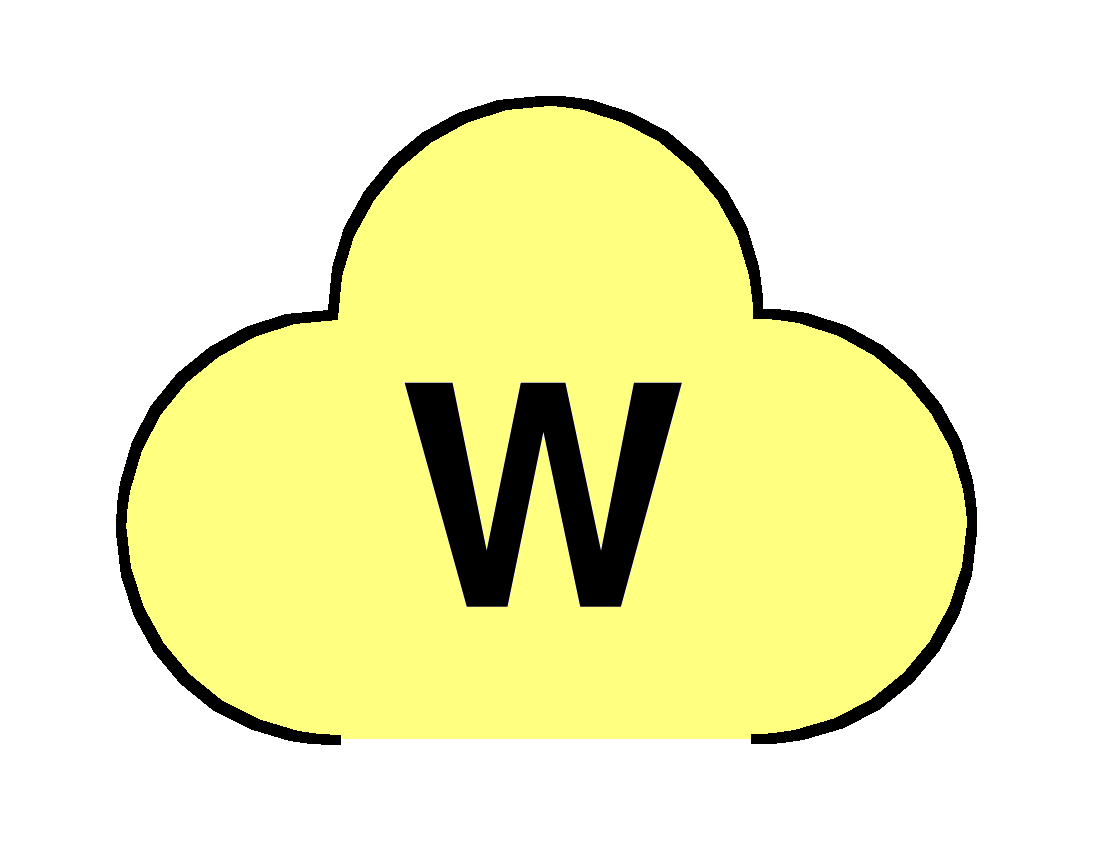

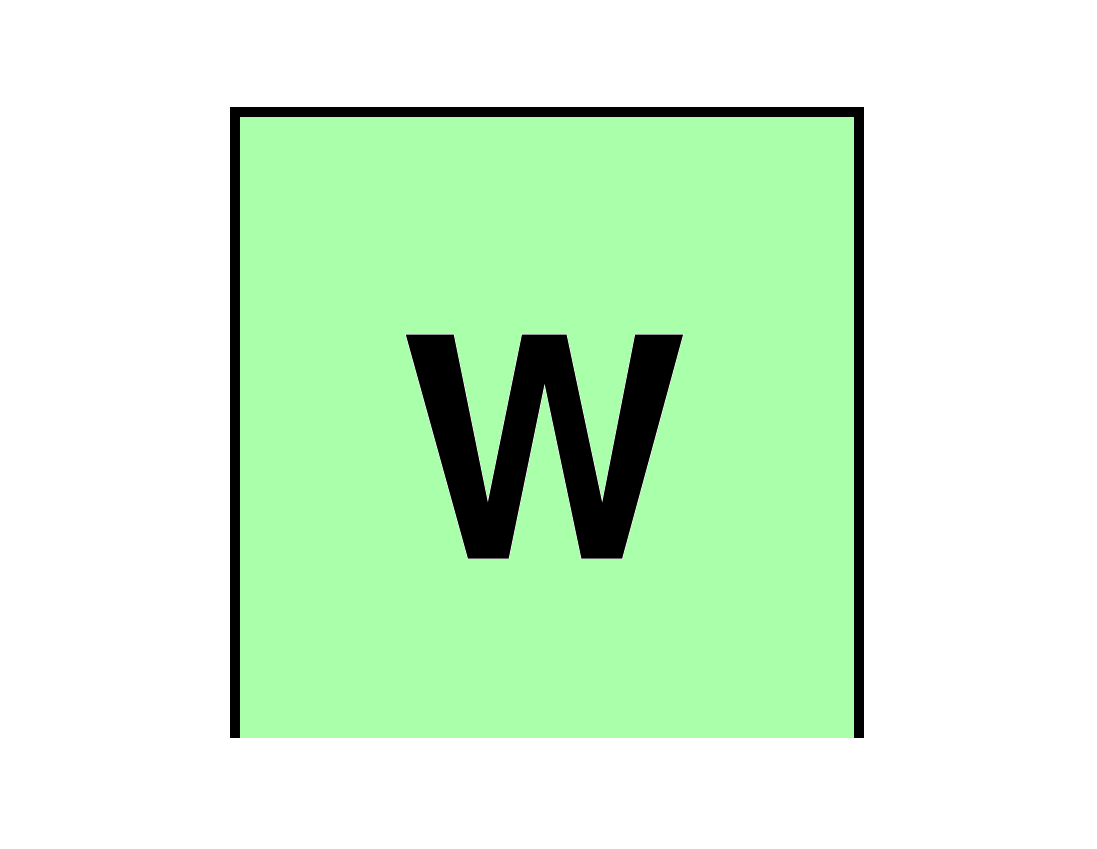

			TRASA POWIETRZNA WOJSKOWA SAMOLOT SYSTEM WCZESNEGO OSTRZEGANIA (AEW)	1.X.2.1.1.10.1	F
						SUA*MFRW--*****	SFA*MFRW--*****	SNA*MFRW--*****	SHA*MFRW--*****

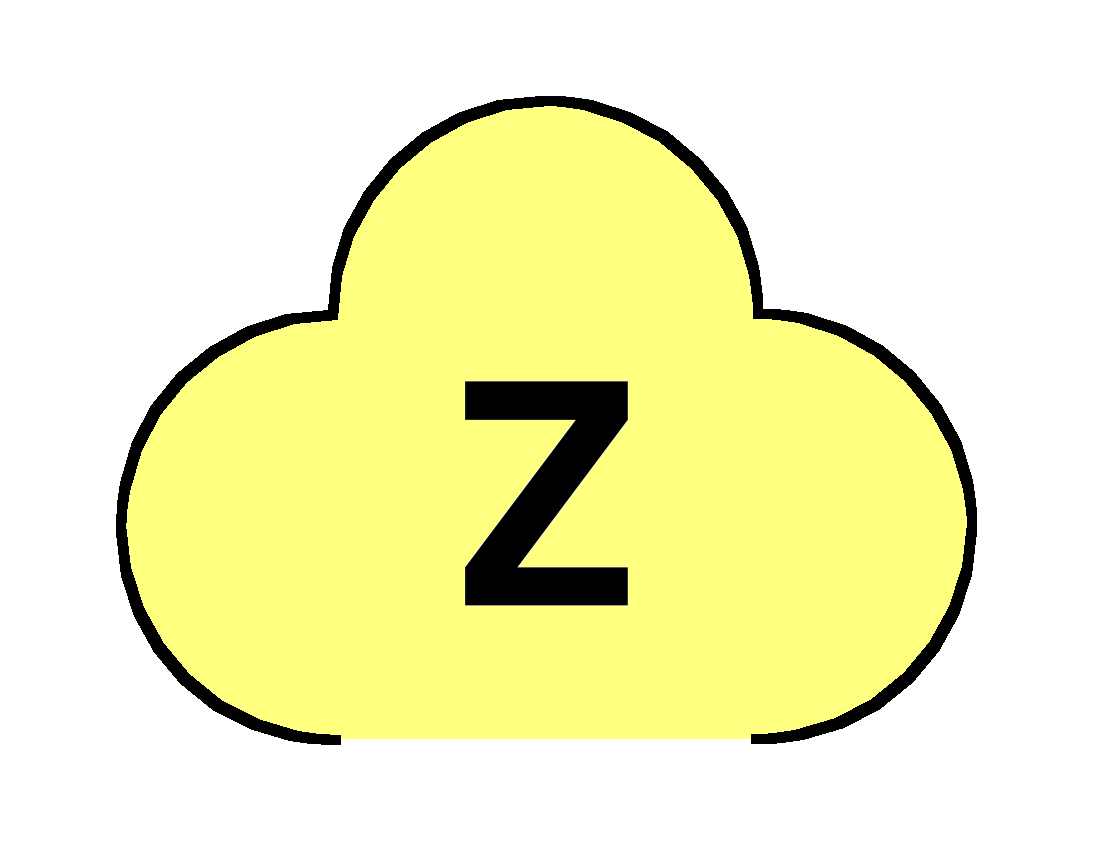

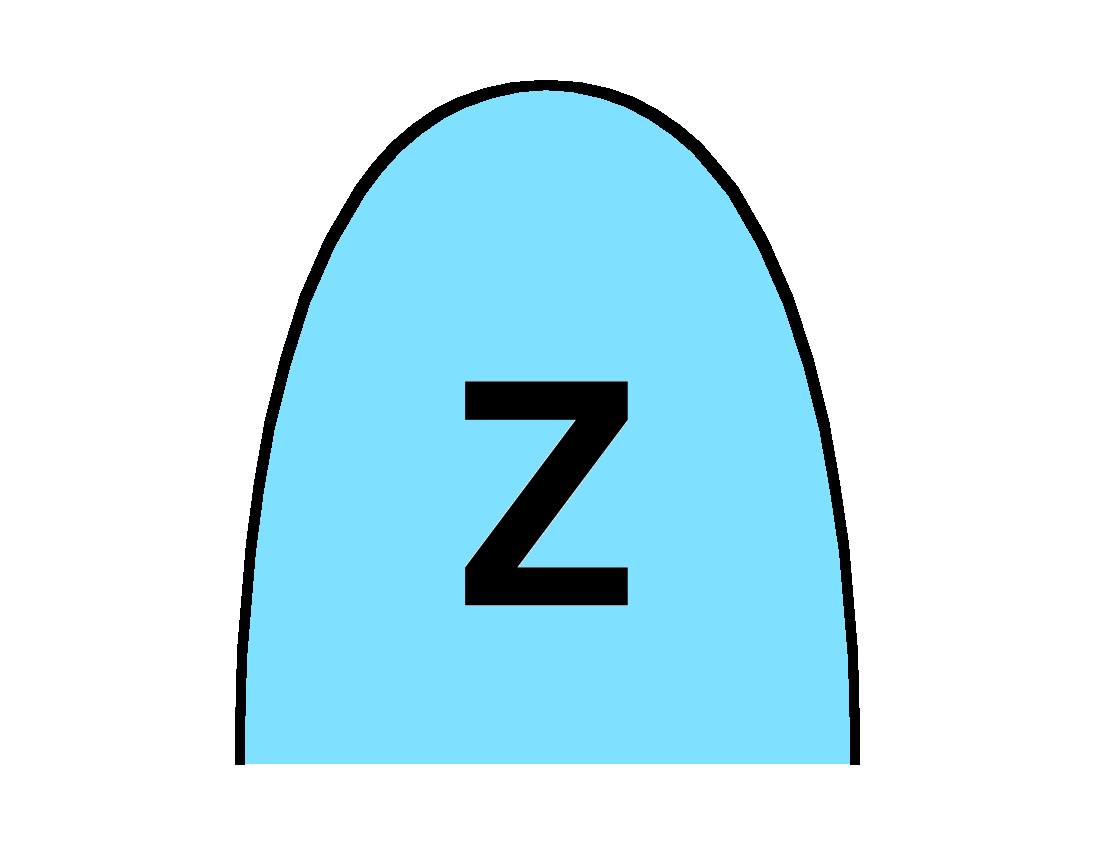

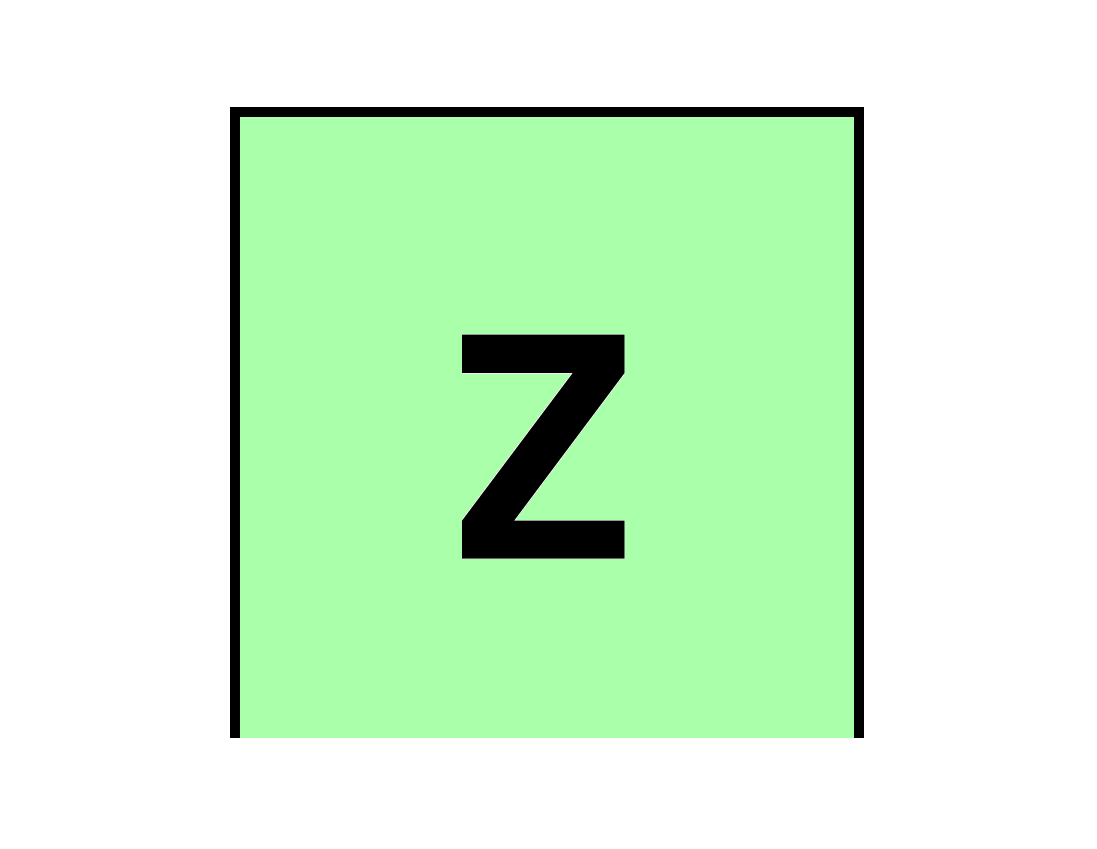

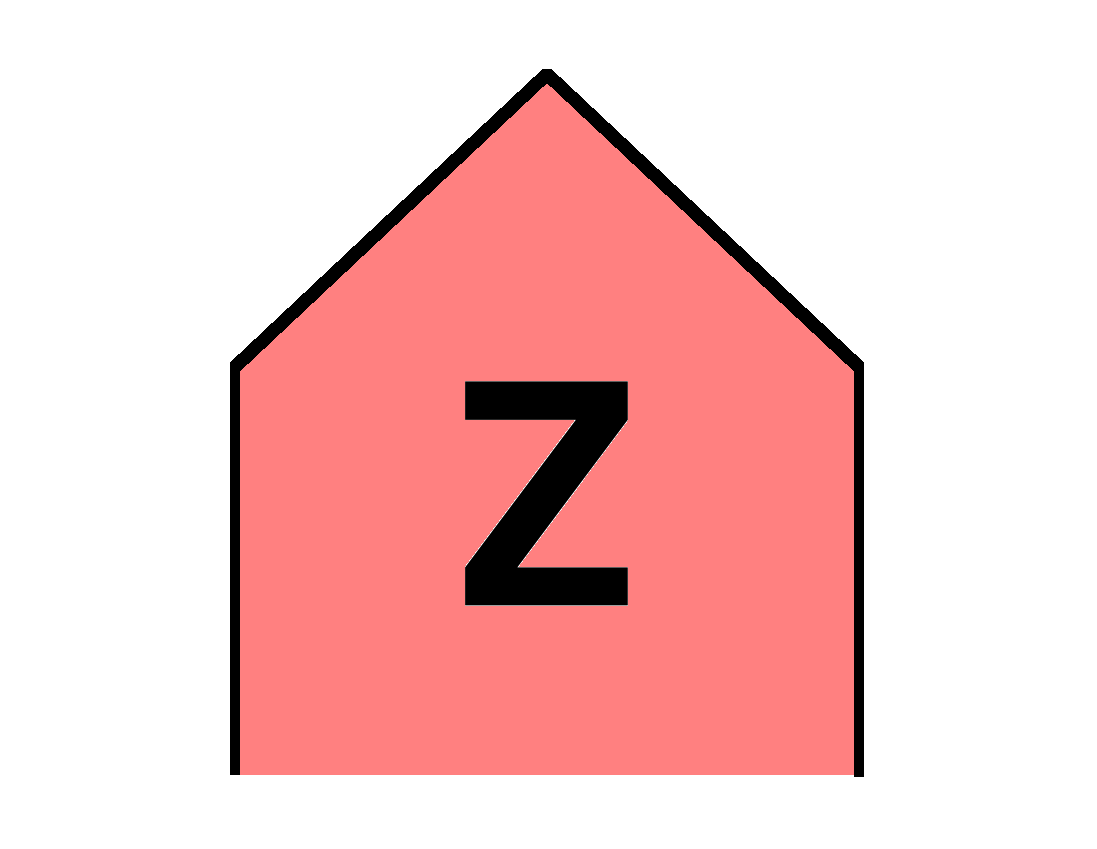

			TRASA POWIETRZNA WOJSKOWA SAMOLOT ROZPOZNANIA ŚRODKÓW R/ELEKTRON.	1.X.2.1.1.10.2	F
						SUA*MFRZ--*****	SFA*MFRZ--*****	SNA*MFRZ--*****	SHA*MFRZ--*****

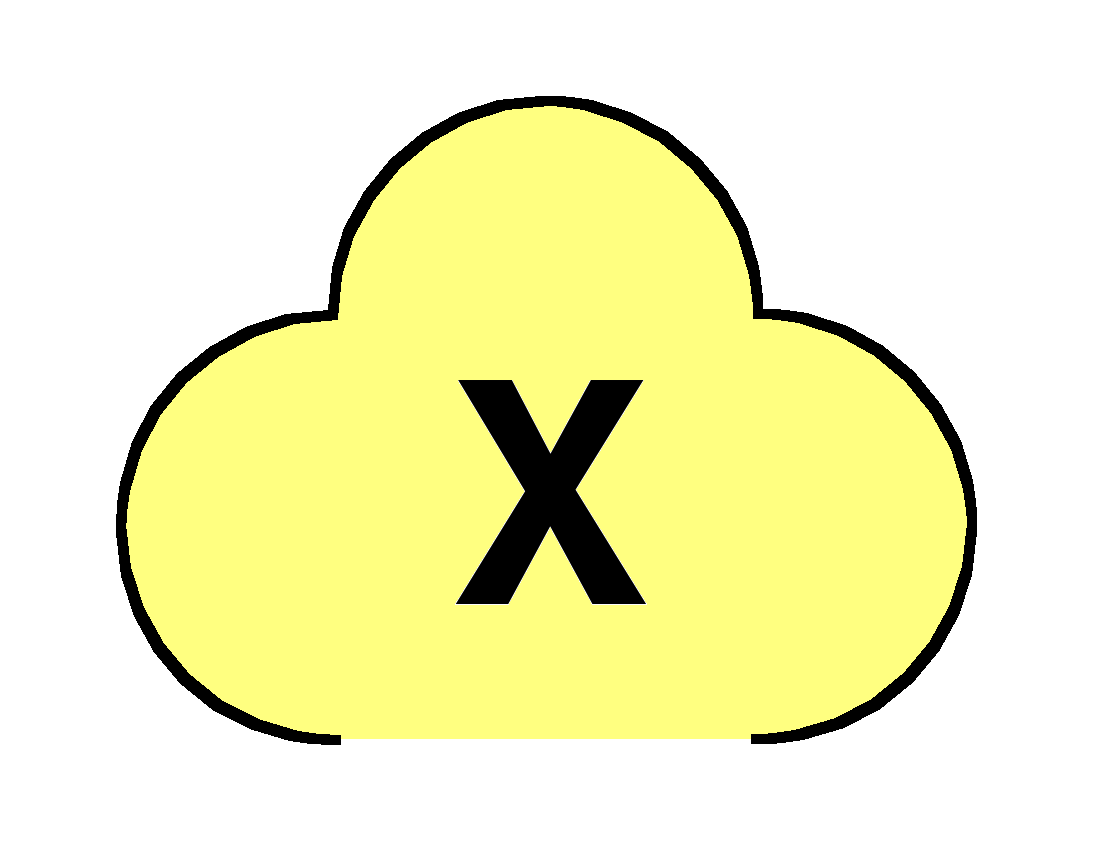

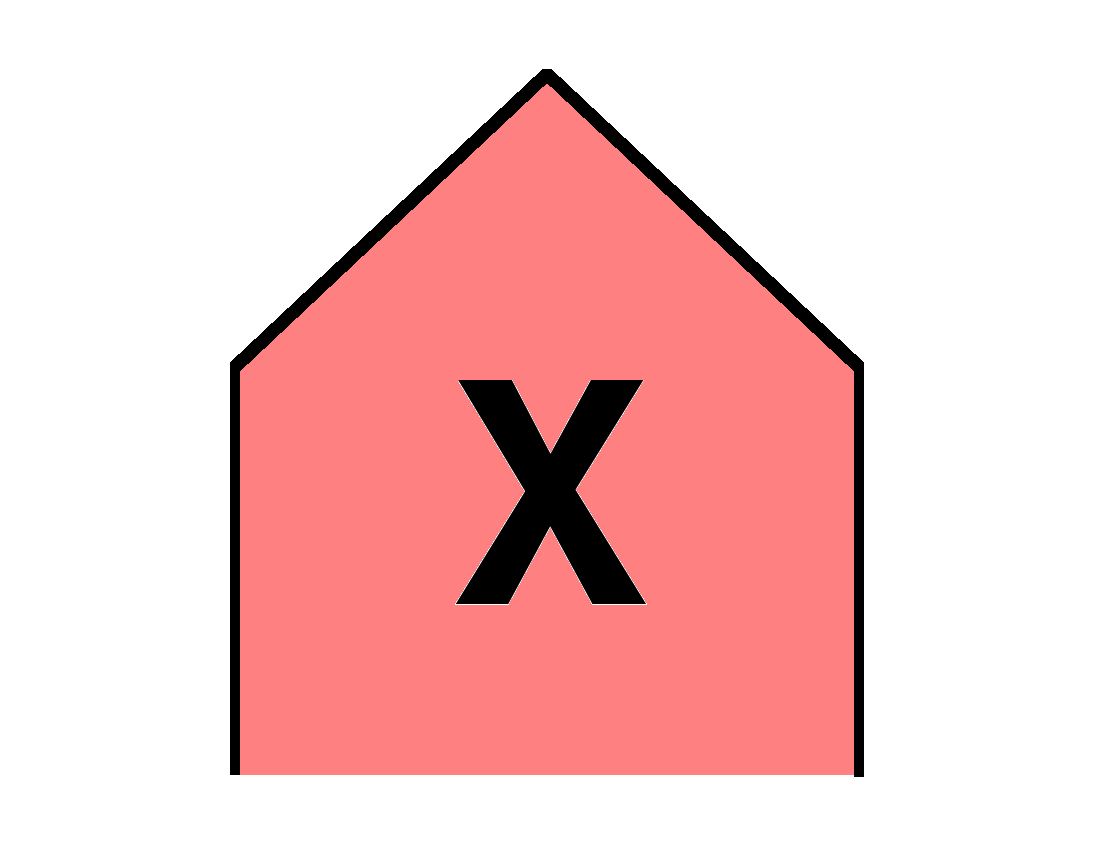

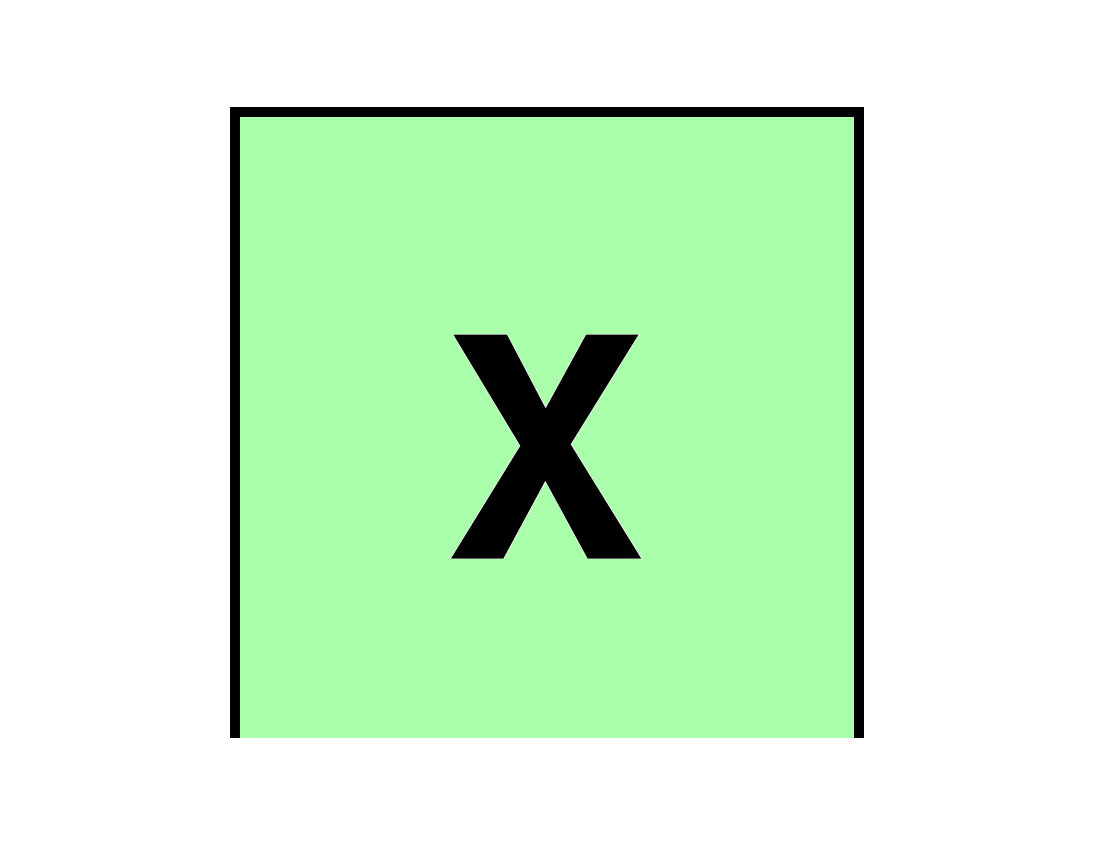

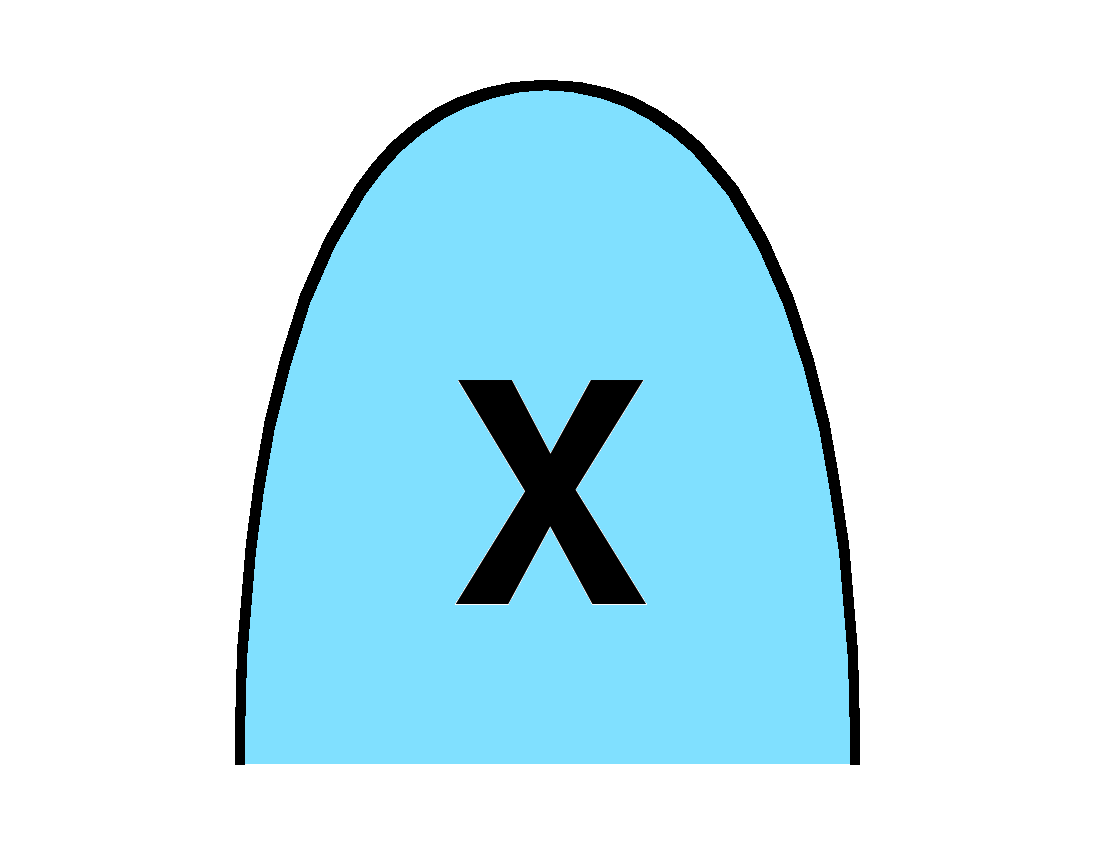

			TRASA POWIETRZNA WOJSKOWA SAMOLOT ROZPOZNANIA FOTOGRAFICZNEGO	1.X.2.1.1.10.3	F
						SUA*MFRX--*****	SFA*MFRX--*****	SNA*MFRX--*****	SHA*MFRX--*****

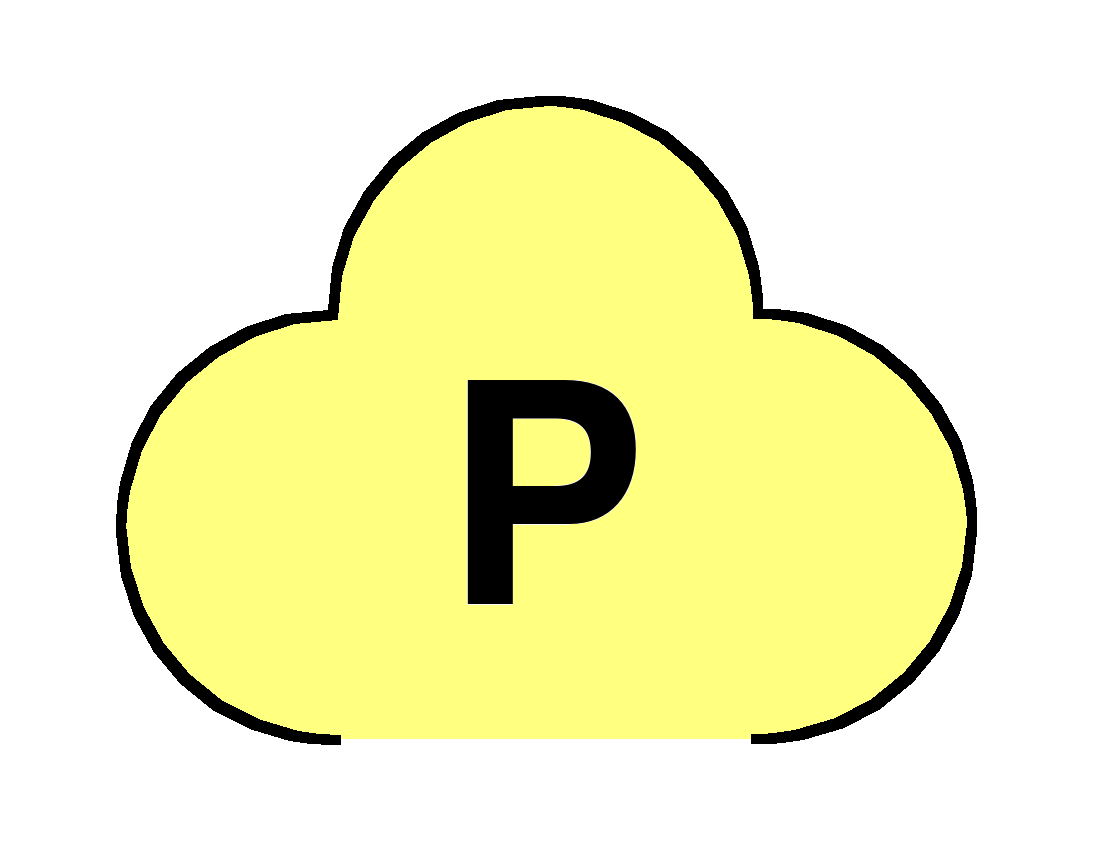

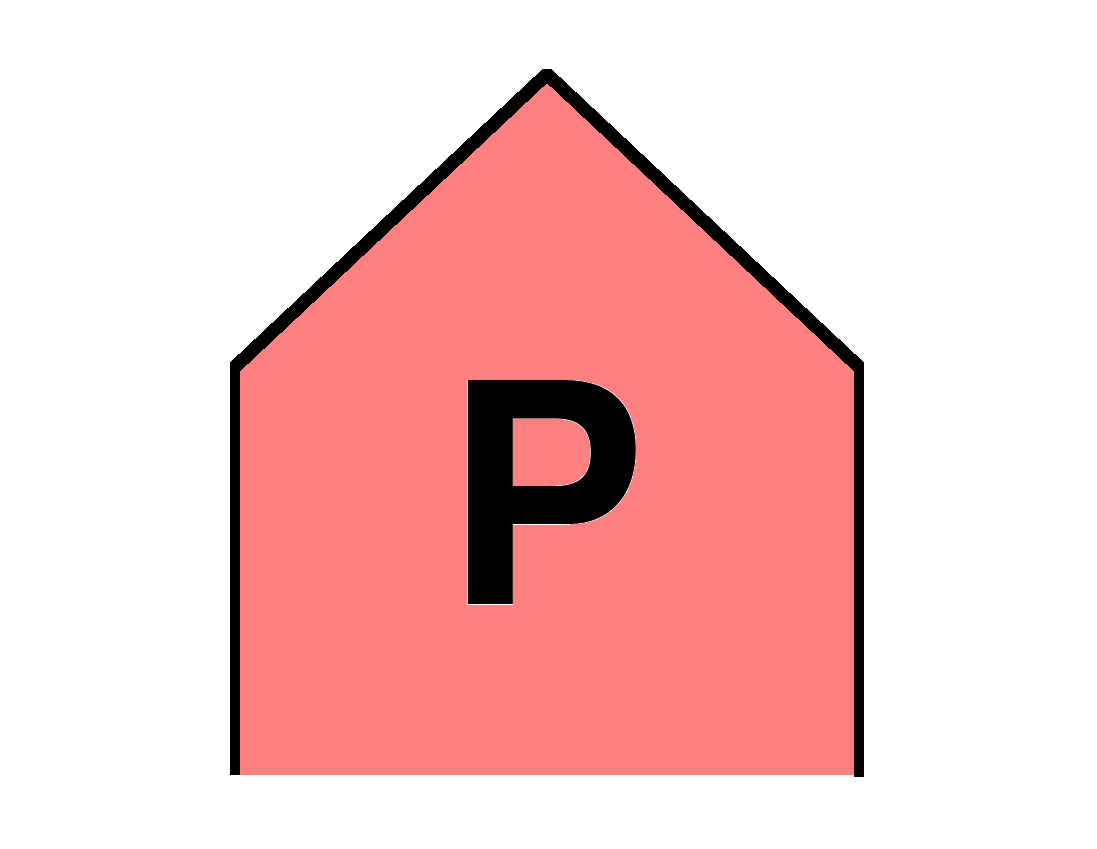

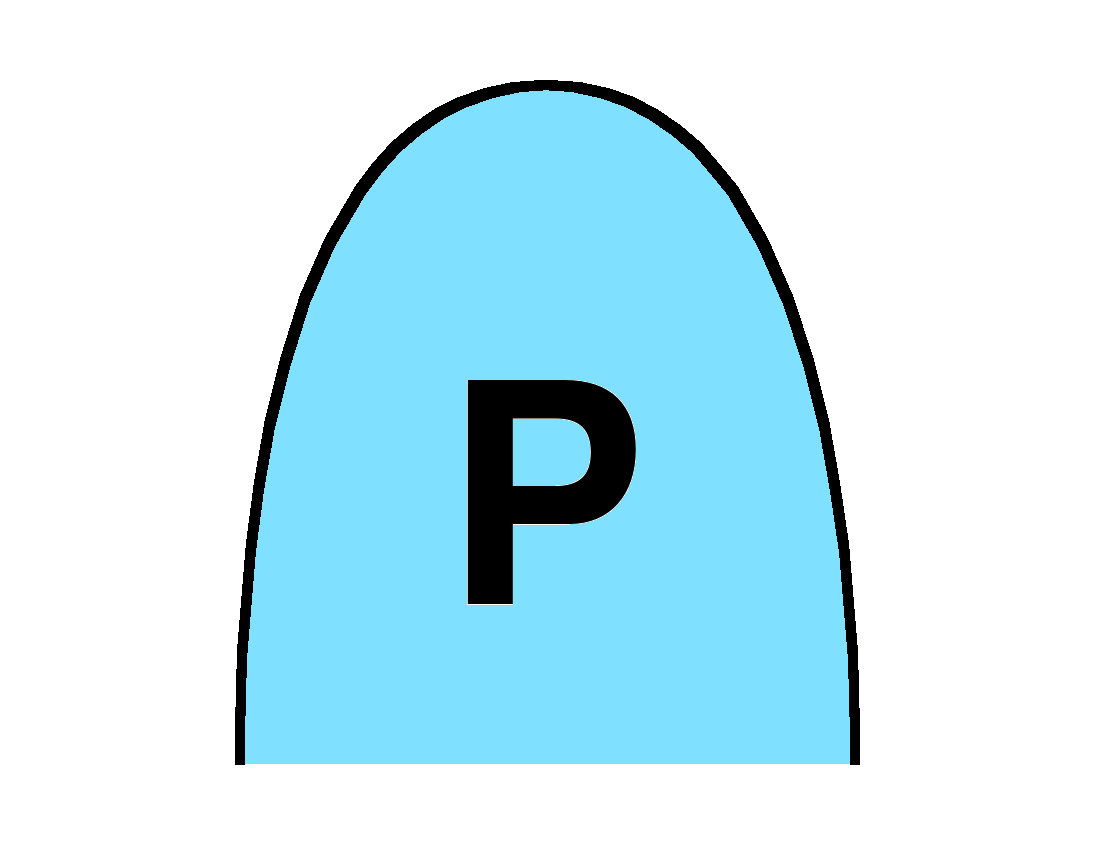

			TRASA POWIETRZNA WOJSKOWA SAMOLOT PATROLOWY	1.X.2.1.1.11	F
						SUA*MFP---*****	SFA*MFP---*****	SNA*MFP---*****	SHA*MFP---*****

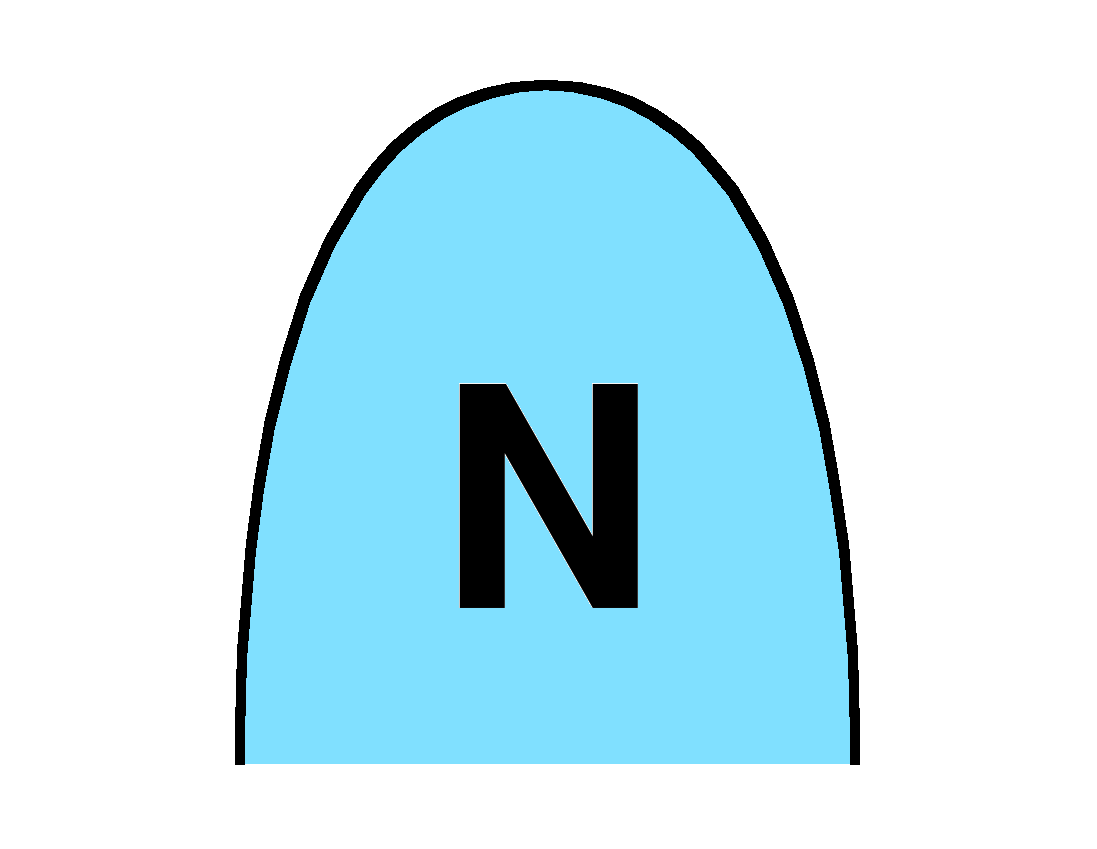

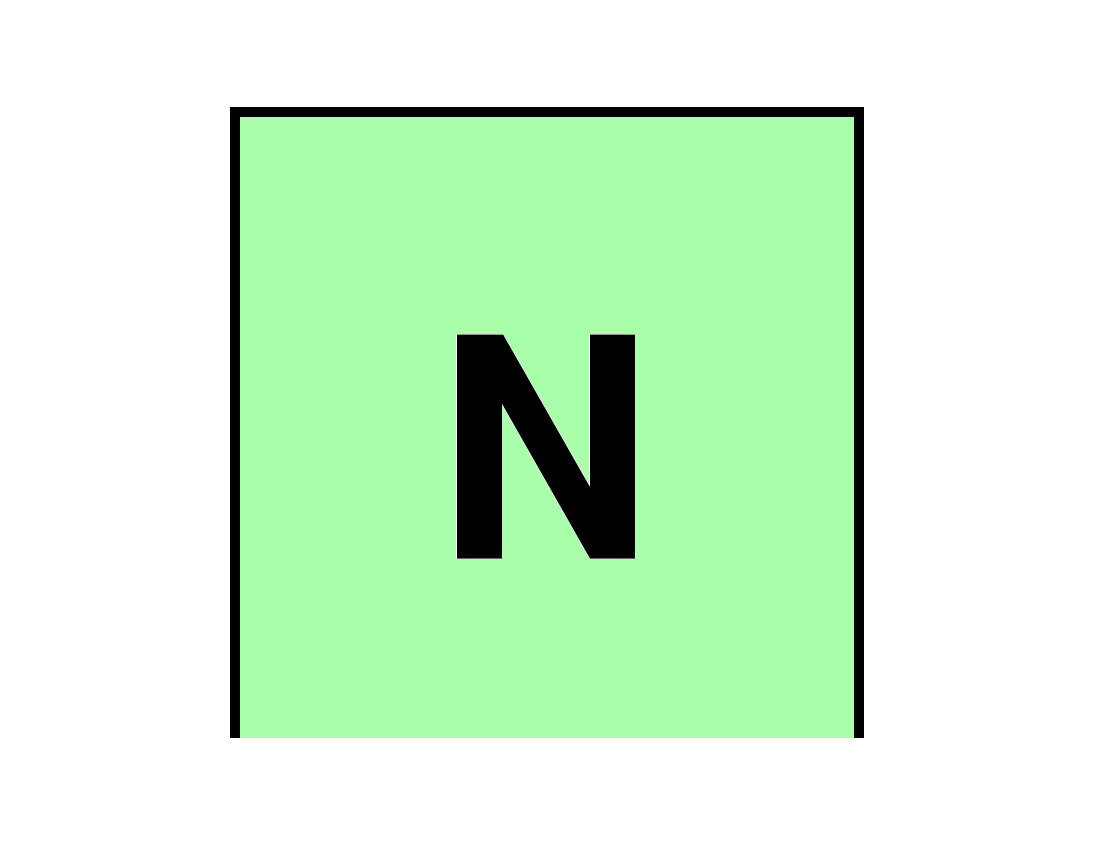

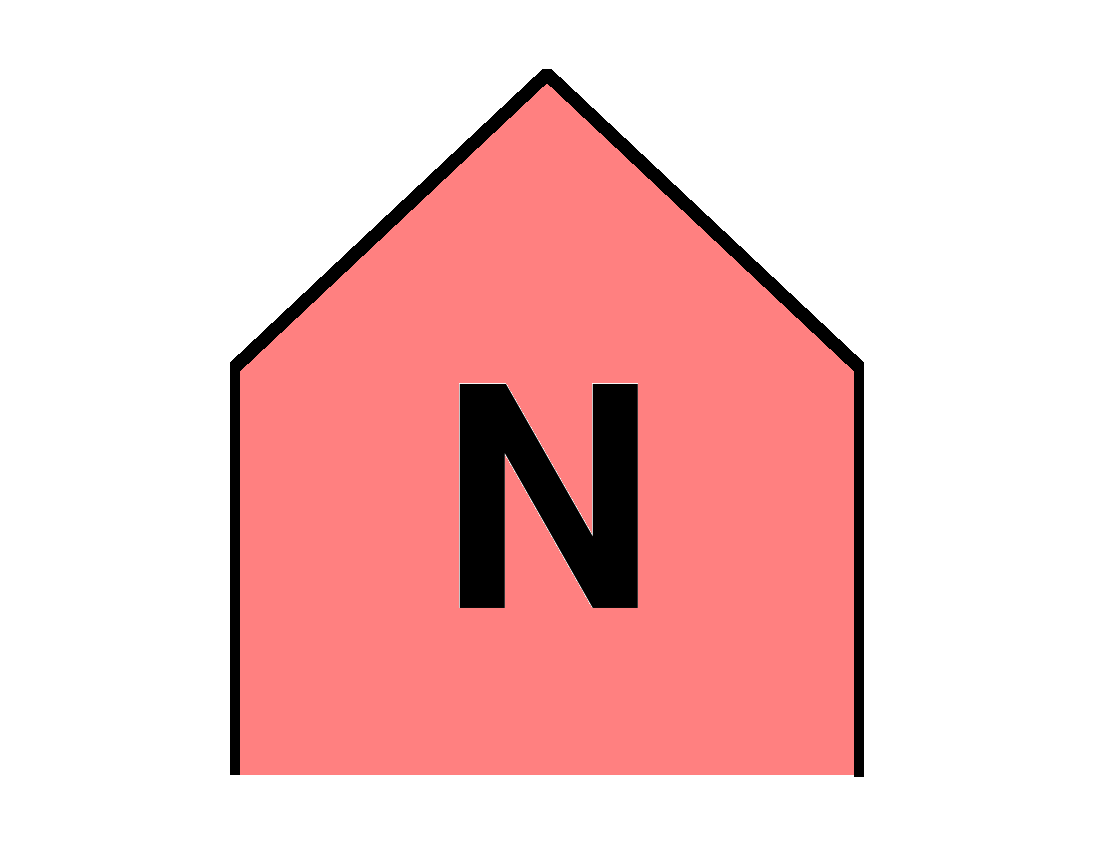

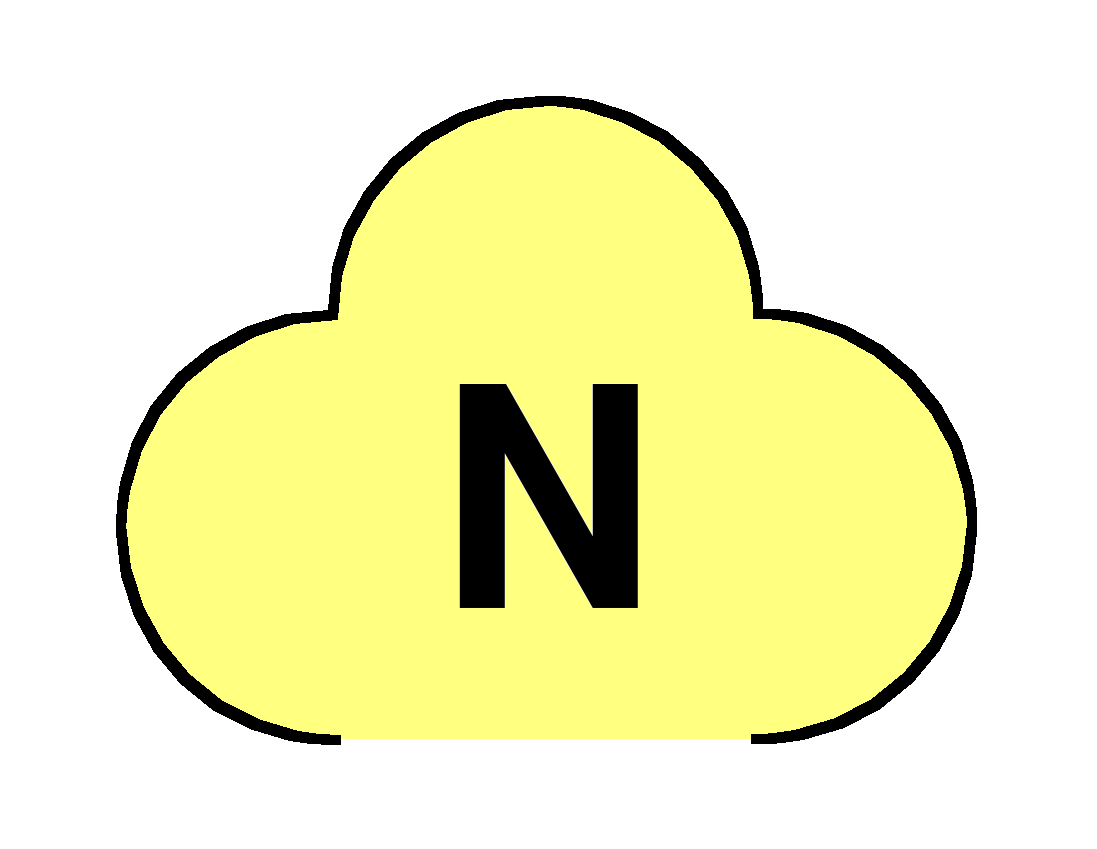

			TRASA POWIETRZNA WOJSKOWA SAMOLOT PATROLOWY ODDZIAŁYWUJĄCY NA CELE NAWODNE (ASUW)	1.X.2.1.1.11.1	F
						SUA*MFPN--*****	SFA*MFPN--*****	SNA*MFPN--*****	SHA*MFPN--*****

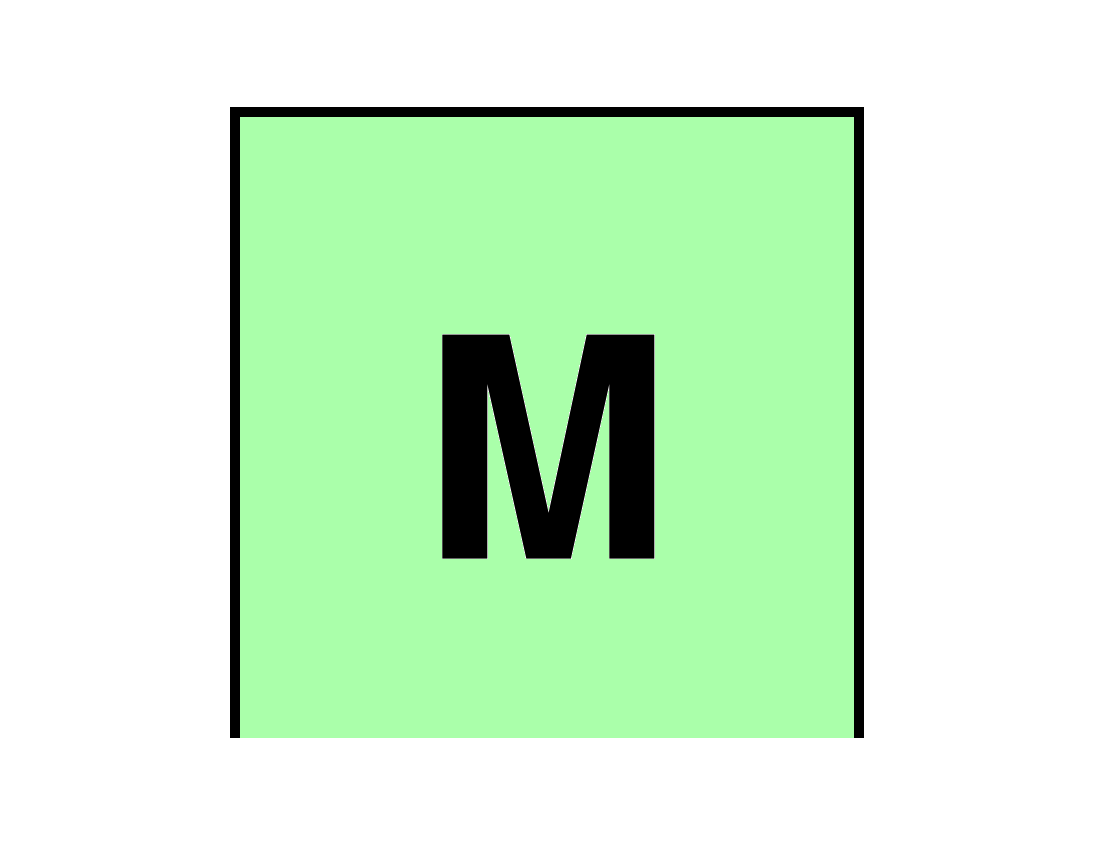

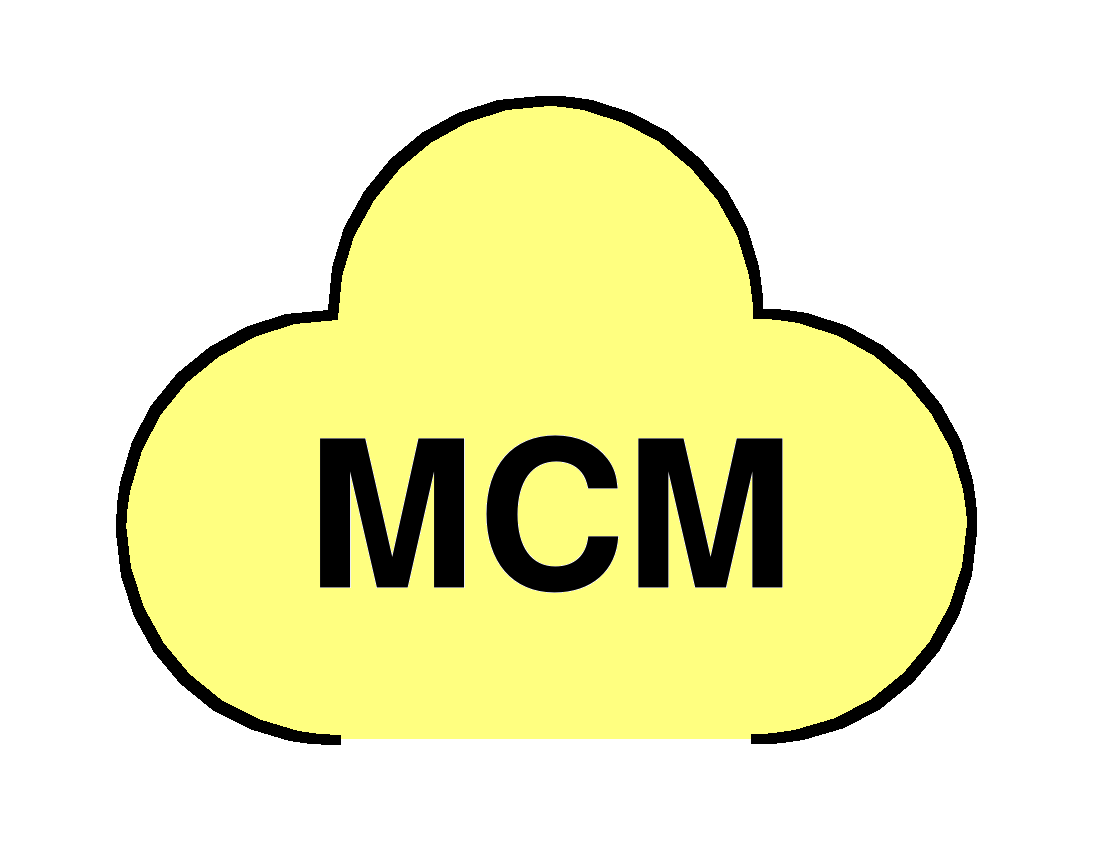

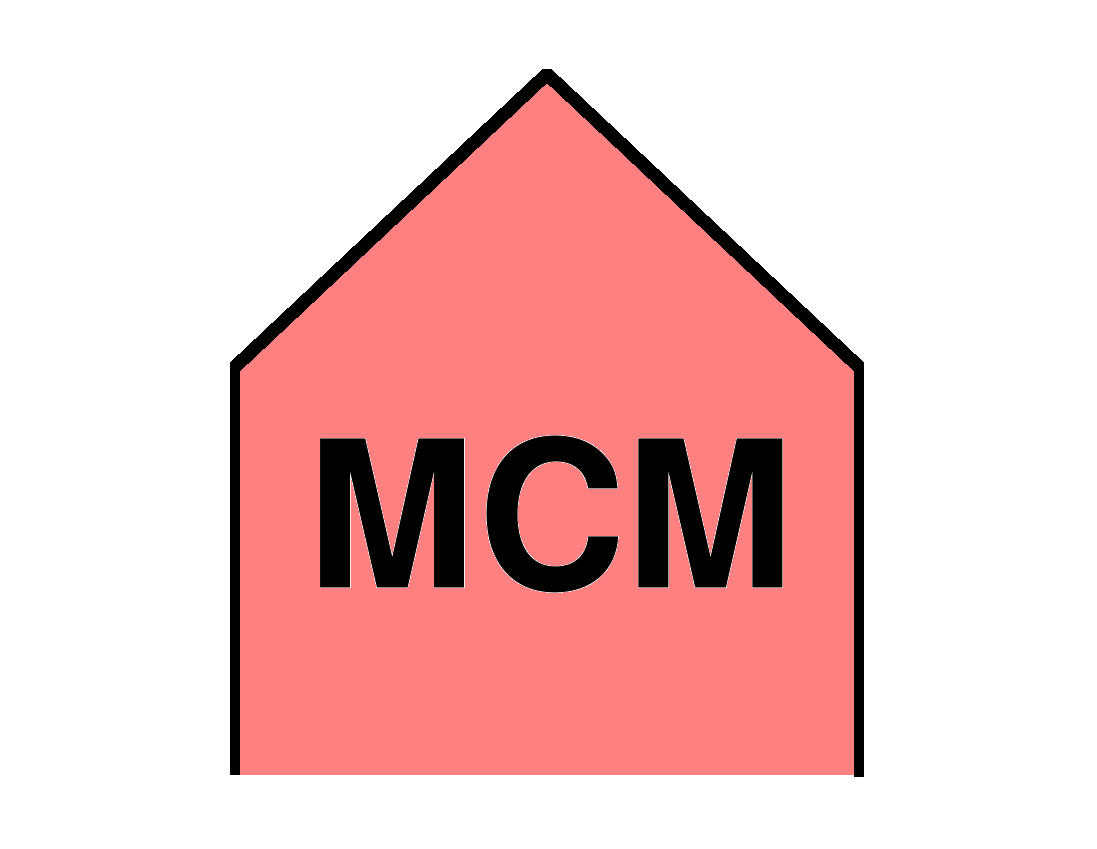

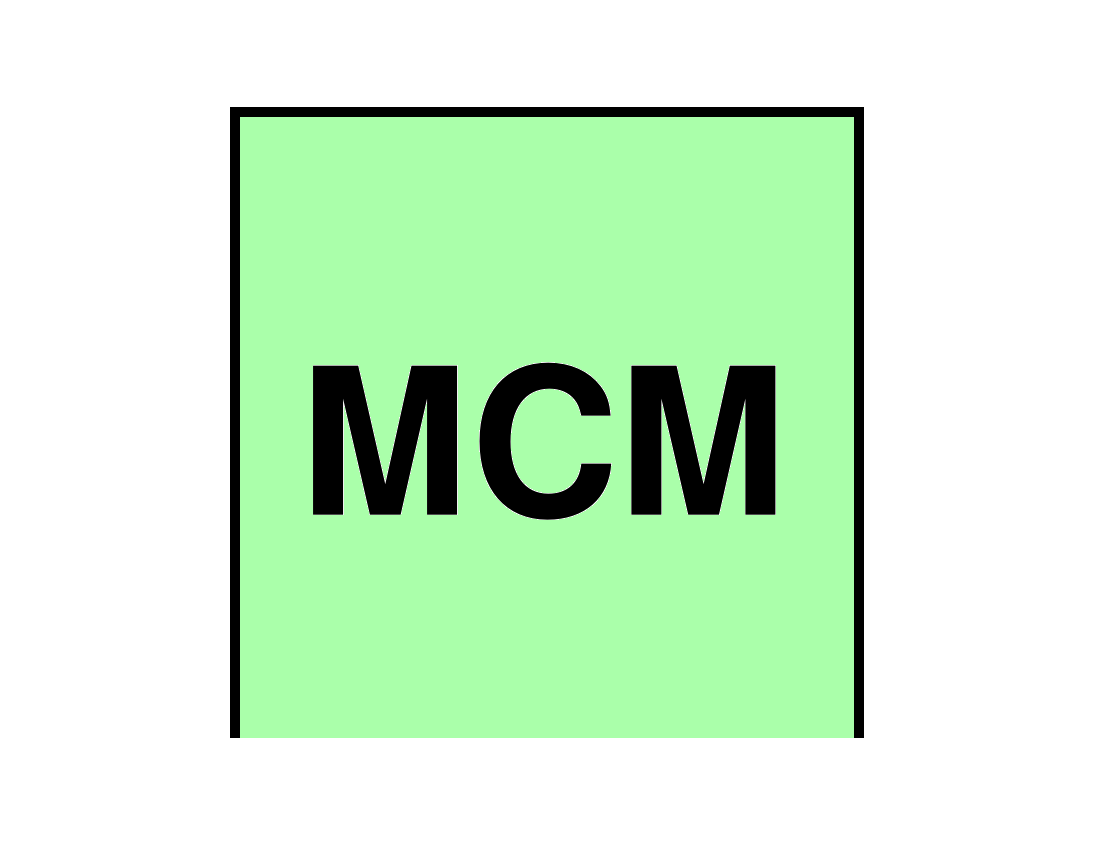

			TRASA POWIETRZNA WOJSKOWA SAMOLOT PATROLOWY PRZECIWMINOWY	1.X.2.1.1.11.2	F
						SUA*MFPM--*****	SFA*MFPM--*****	SNA*MFPM--*****	SHA*MFPM--*****

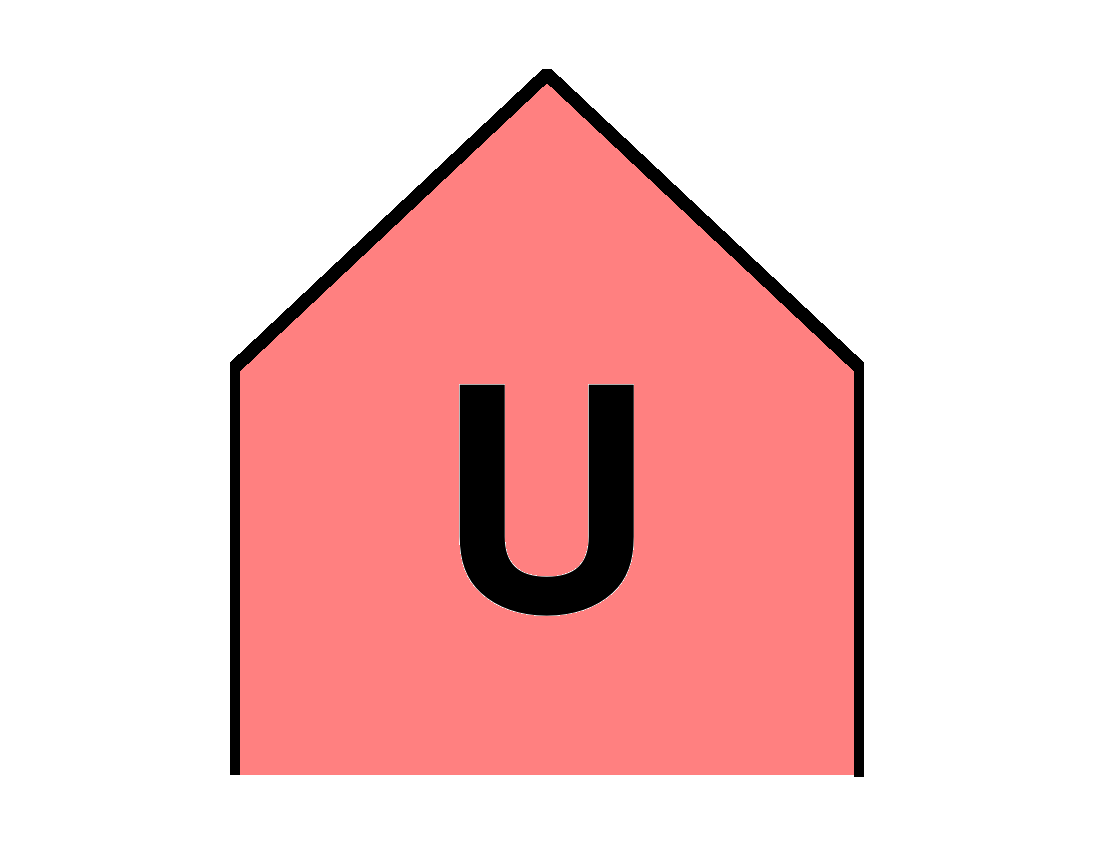

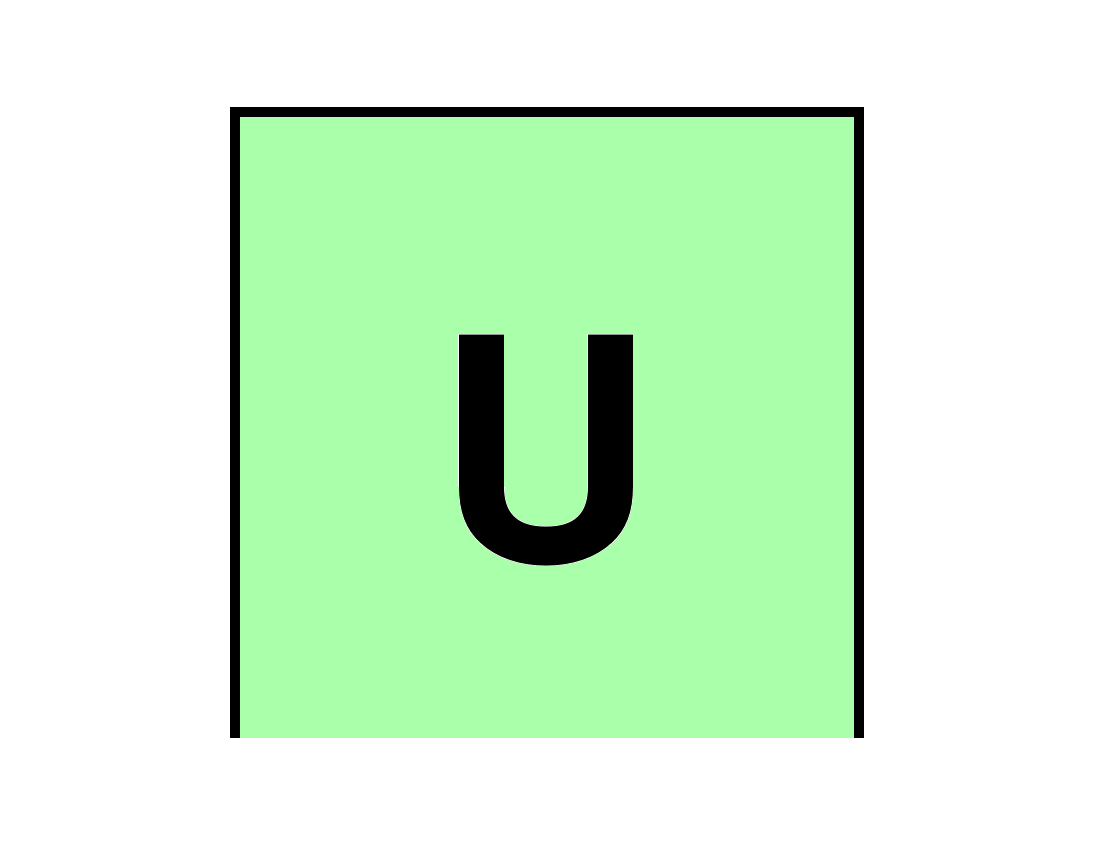

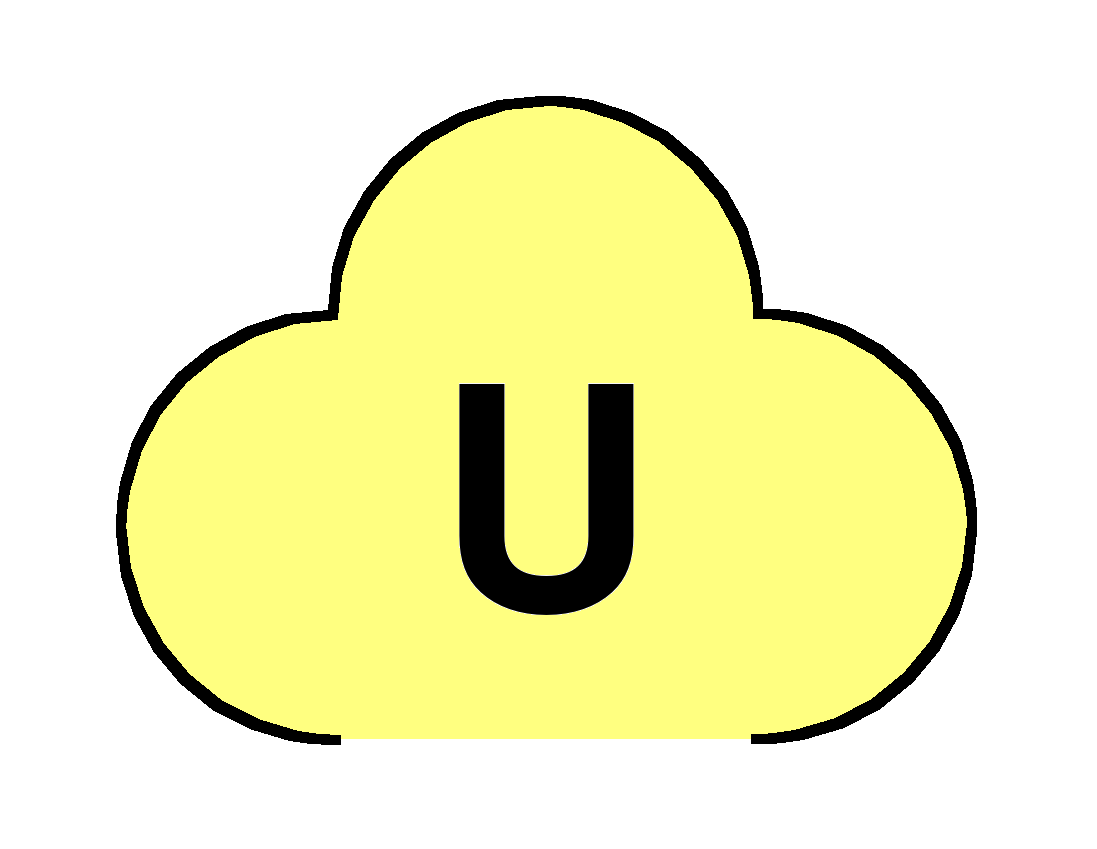

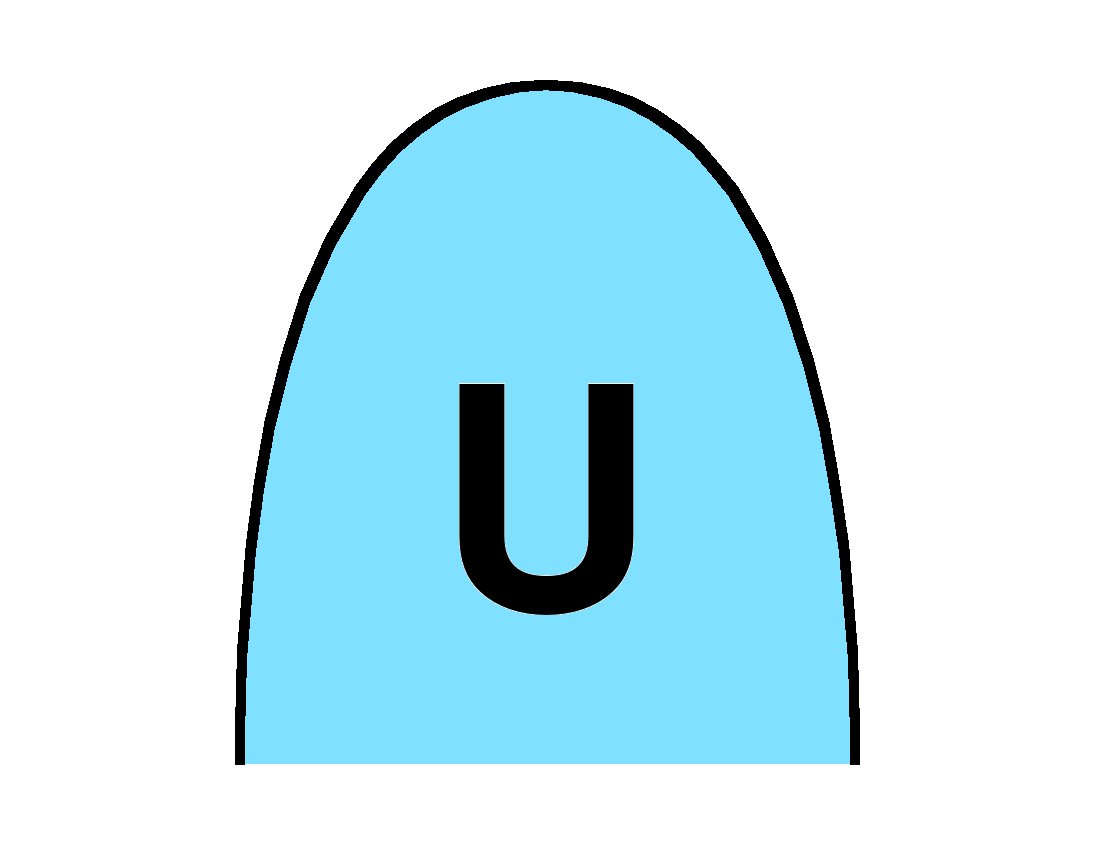

			TRASA POWIETRZNA WOJSKOWA SAMOLOT WIELOZADANIOWY	1.X.2.1.1.12	F
						SUA*MFU---*****	SFA*MFU---*****	SNA*MFU---*****	SHA*MFU---*****

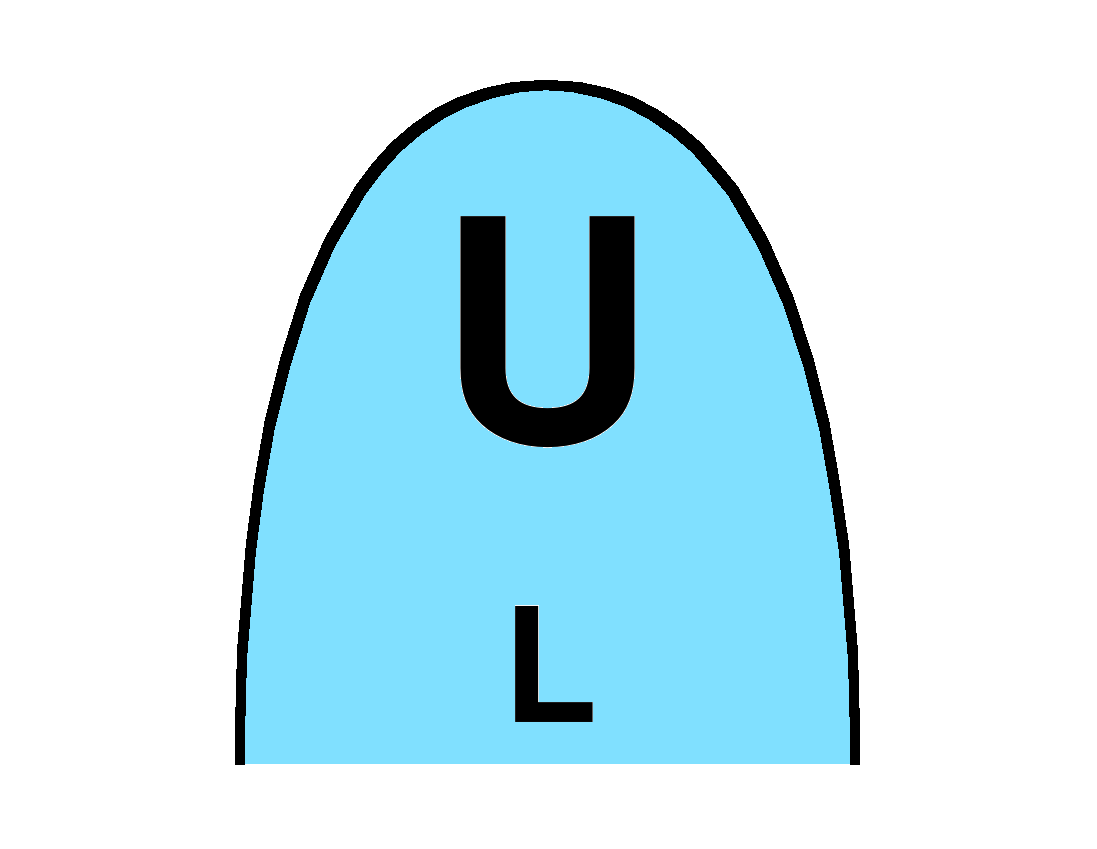

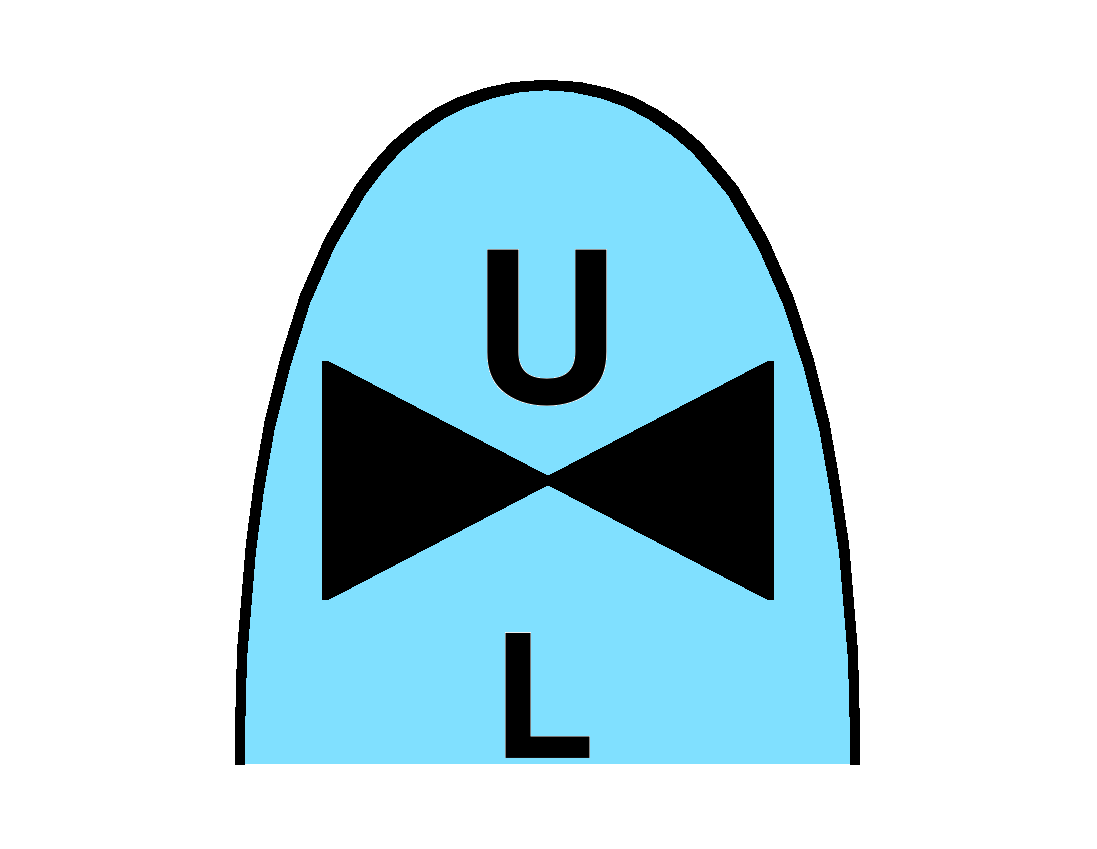

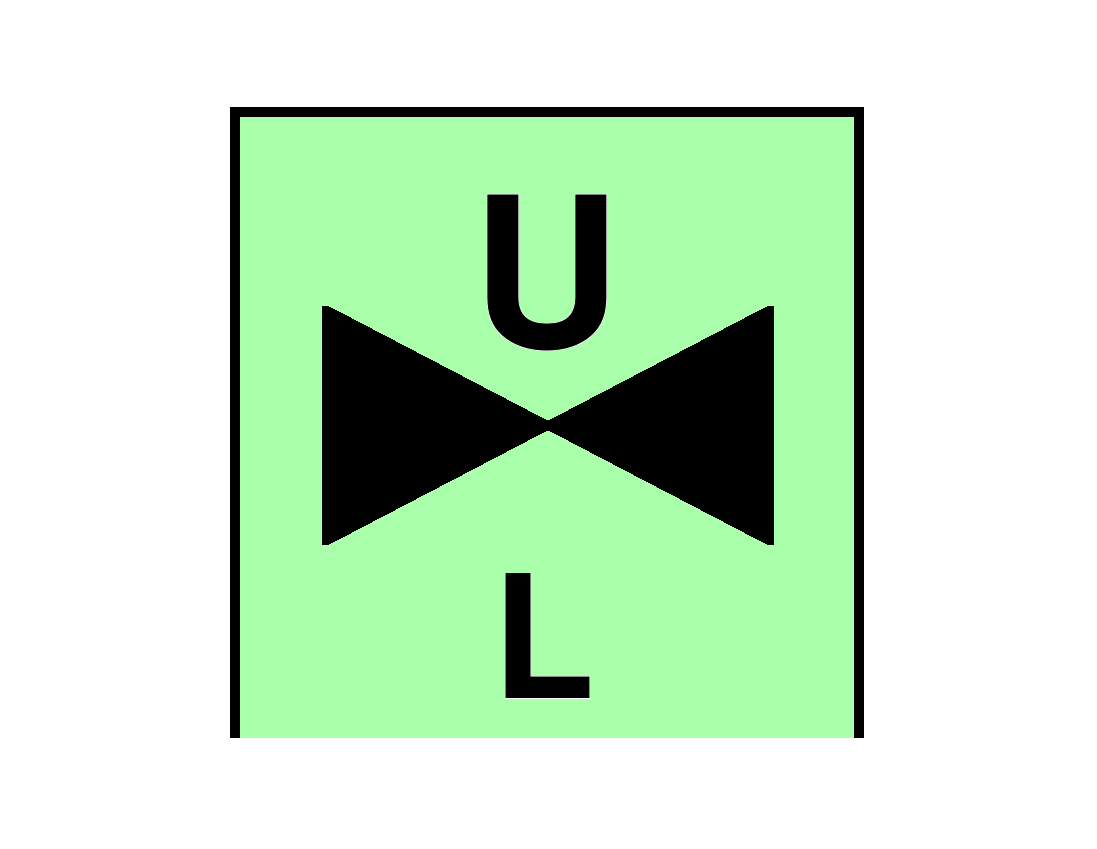

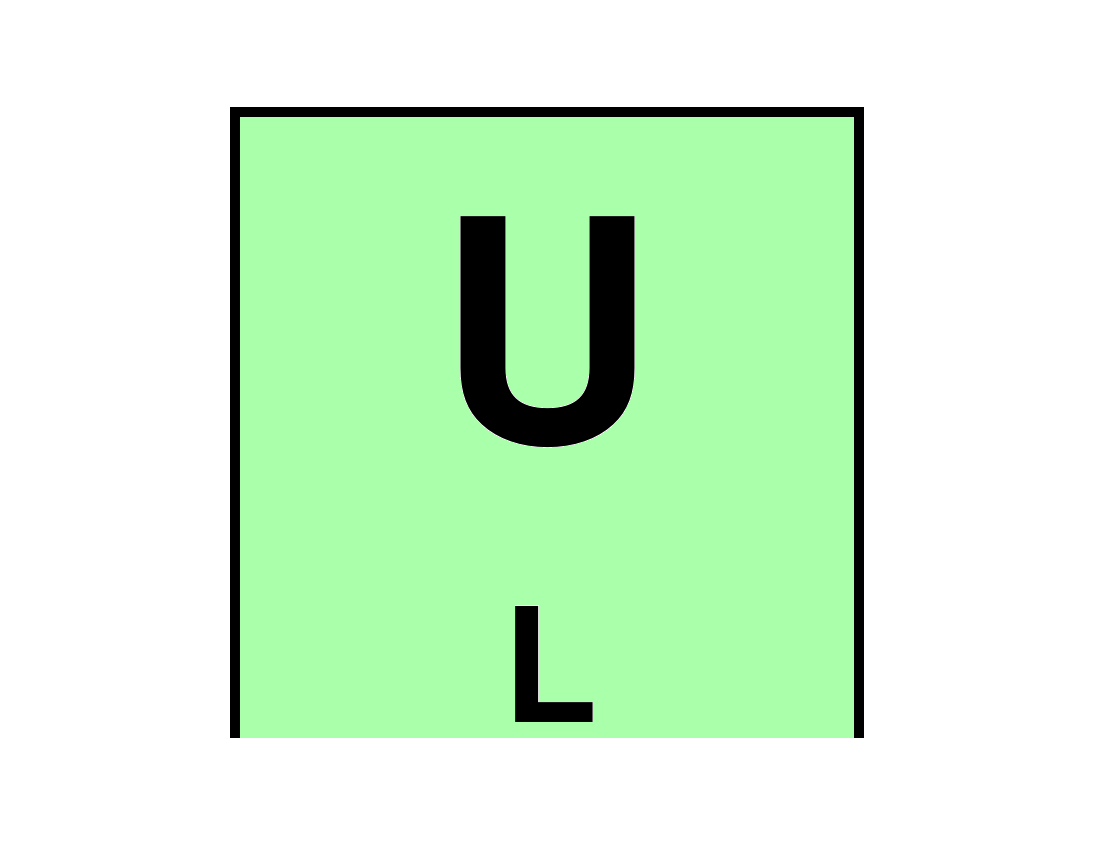

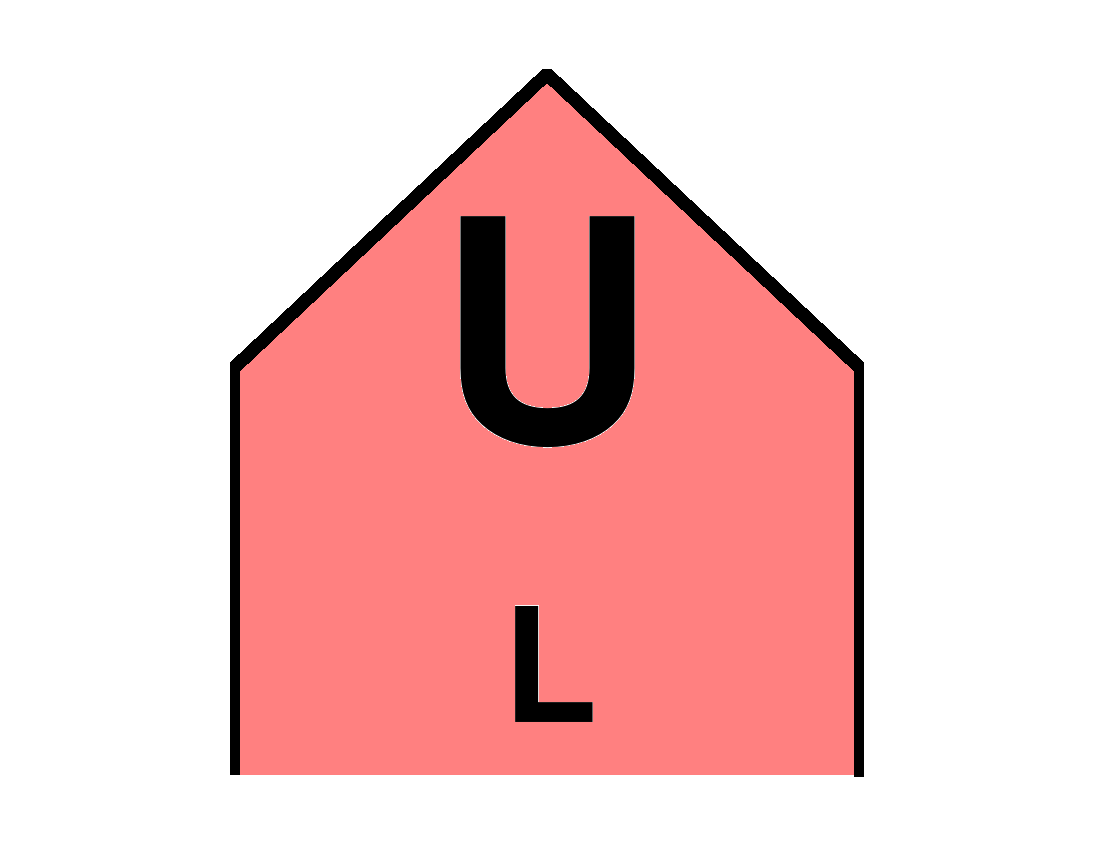

			TRASA POWIETRZNA WOJSKOWA SAMOLOT WIELOZADANIOWY LEKKI	1.X.2.1.1.12.1
						SUA*MFUL--*****	SFA*MFUL--*****	SNA*MFUL--*****	SHA*MFUL--*****

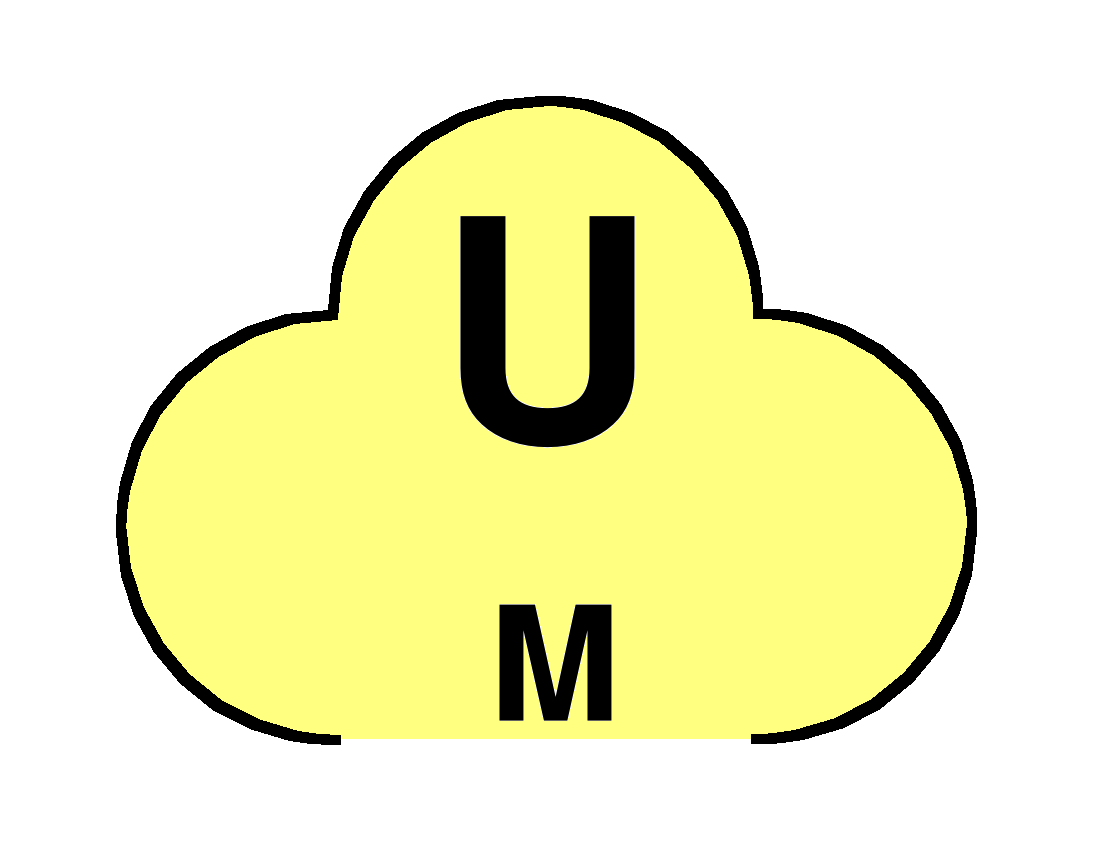

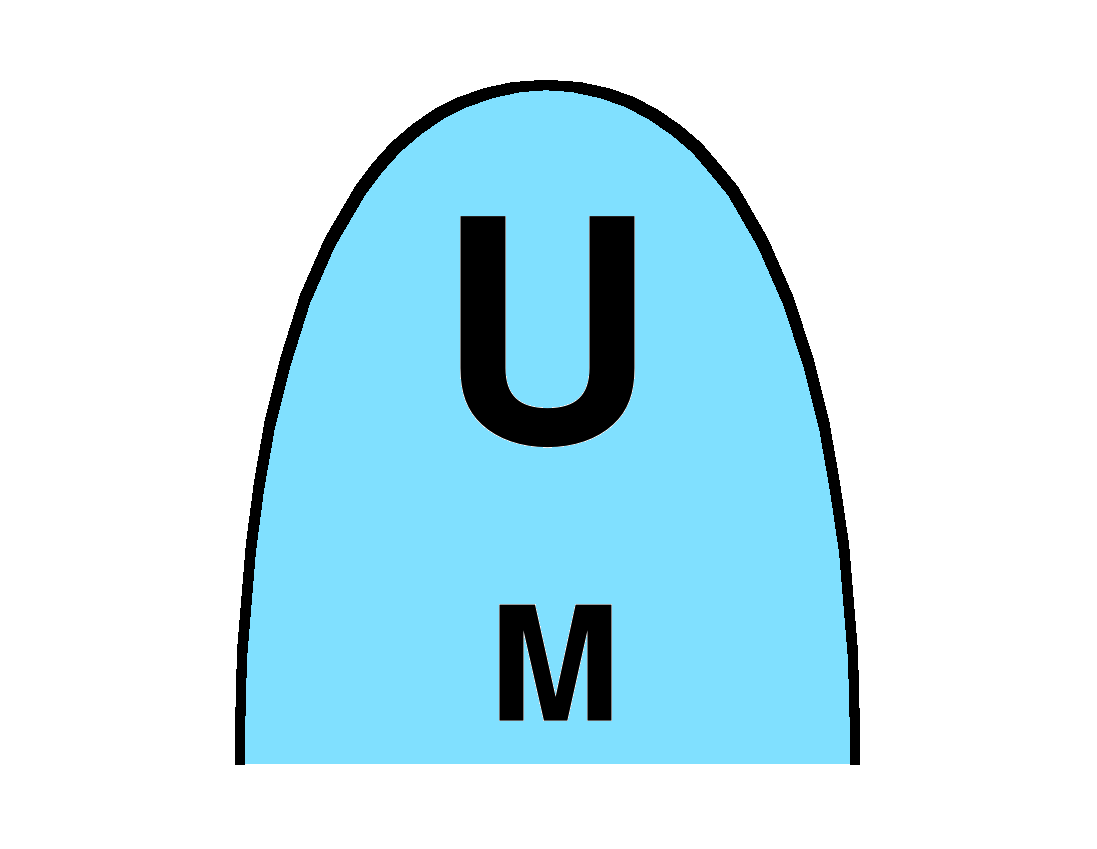

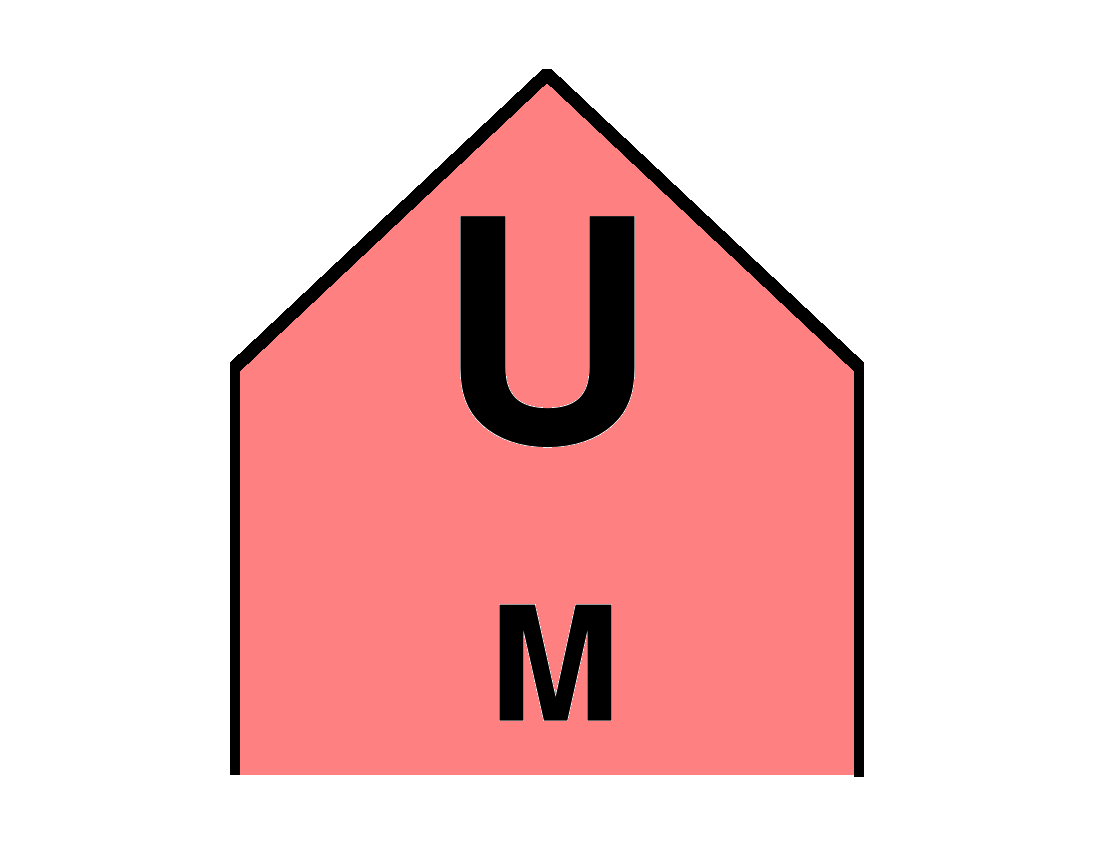

			TRASA POWIETRZNA WOJSKOWA SAMOLOT WIELOZADANIOWY ŚREDNI	1.X.2.1.1.12.2	F
						SUA*MFUM--*****	SFA*MFUM--*****	SNA*MFUM--*****	SHA*MFUM--*****

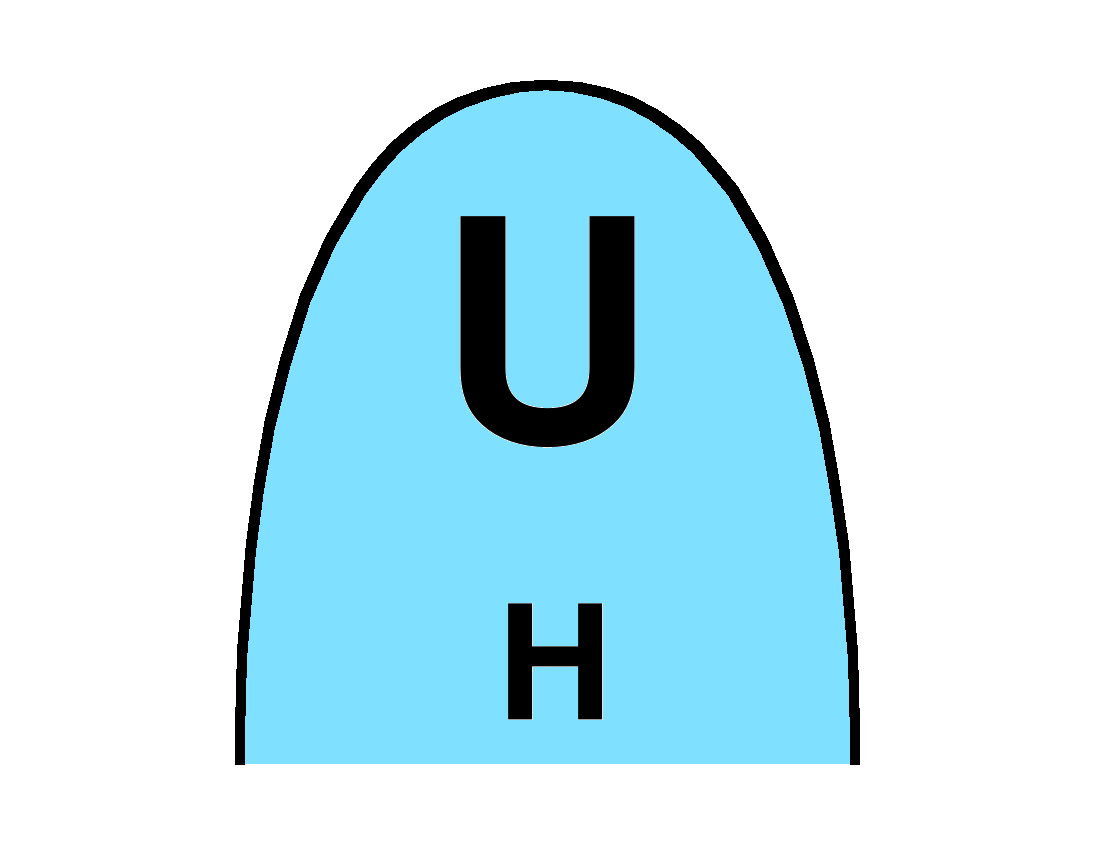

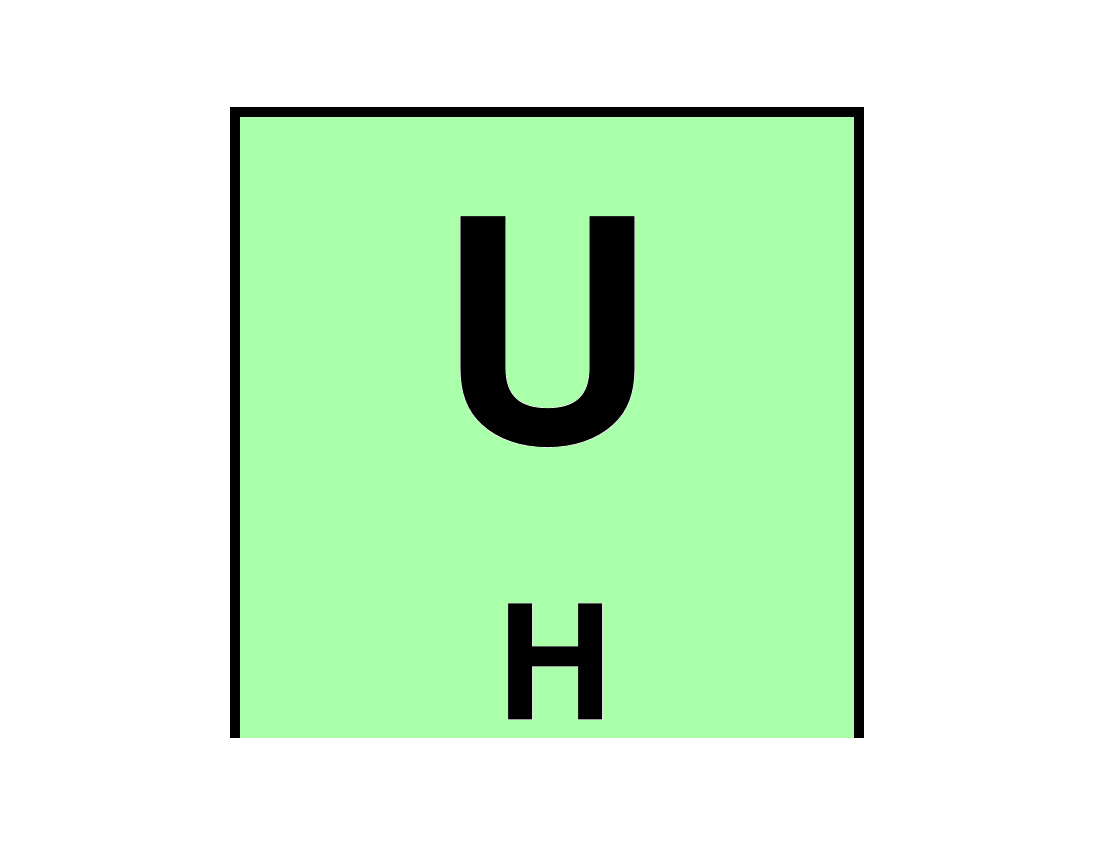

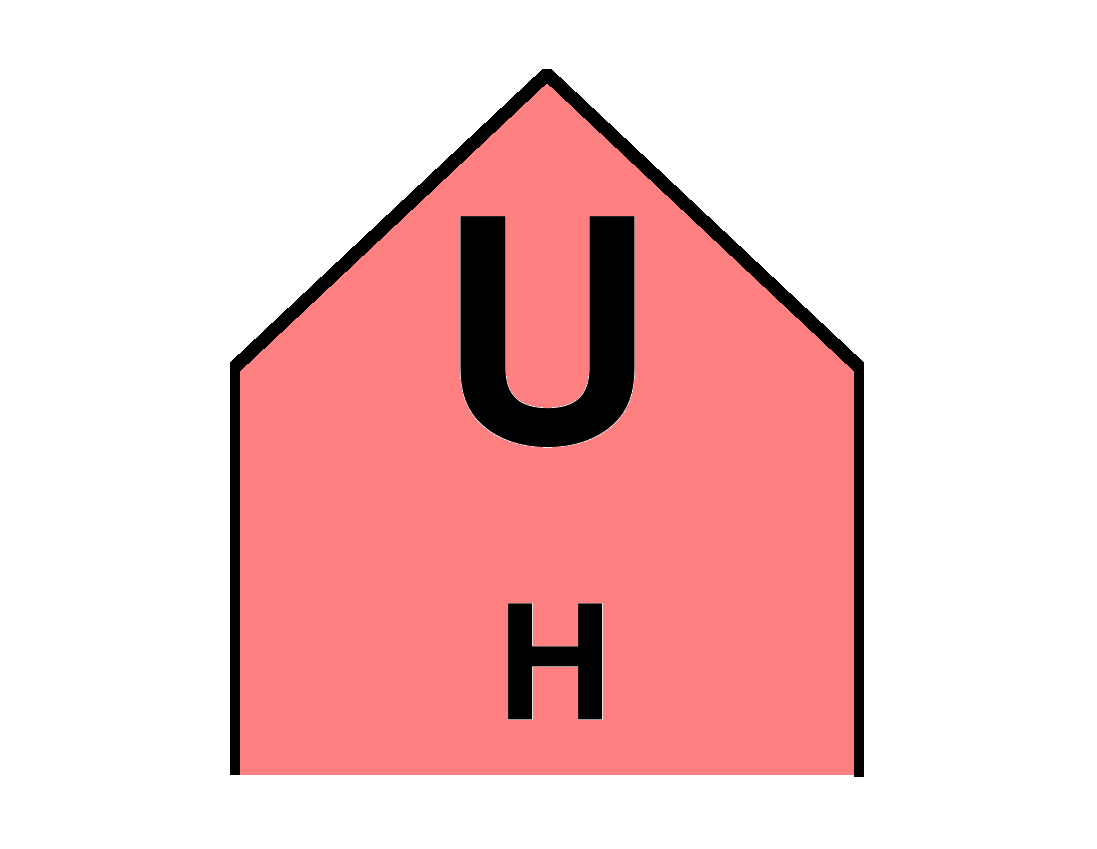

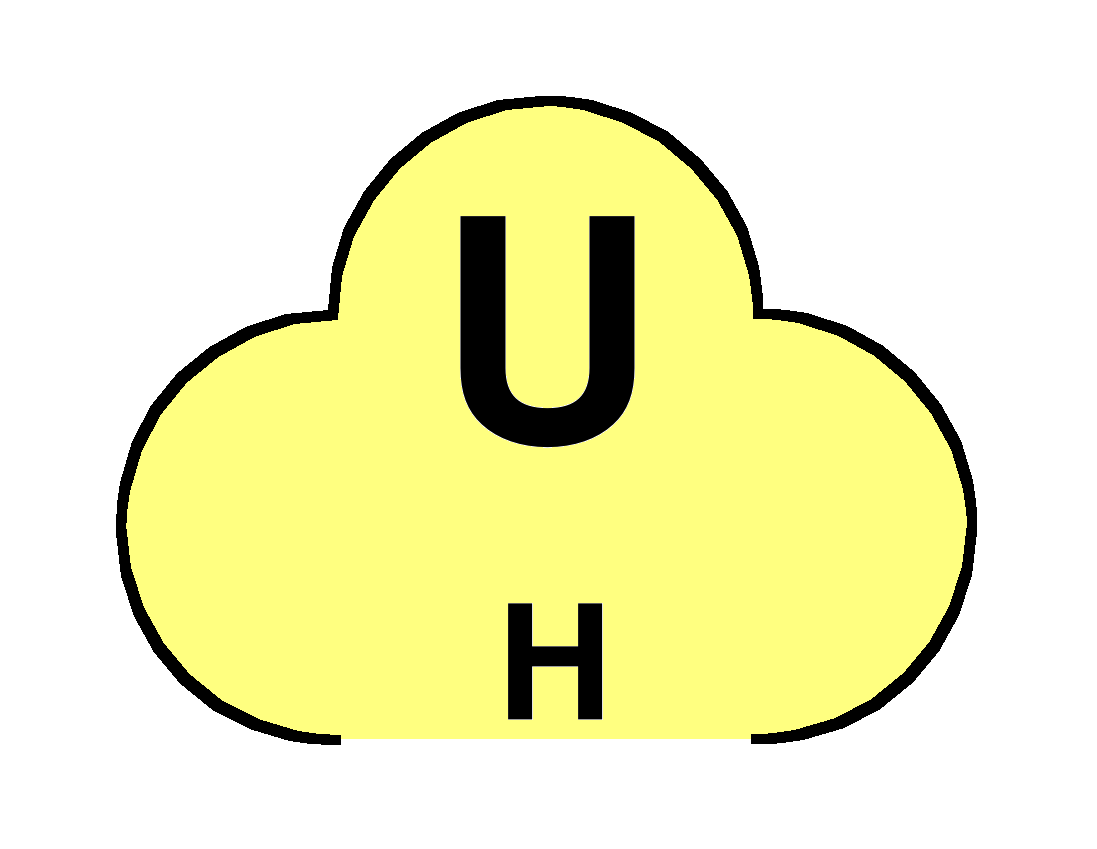

			TRASA POWIETRZNA WOJSKOWA SAMOLOT WIELOZADANIOWY CIĘZKI	1.X.2.1.1.12.3	F
						SUA*MFUH--*****	SFA*MFUH--*****	SNA*MFUH--*****	SHA*MFUH--*****

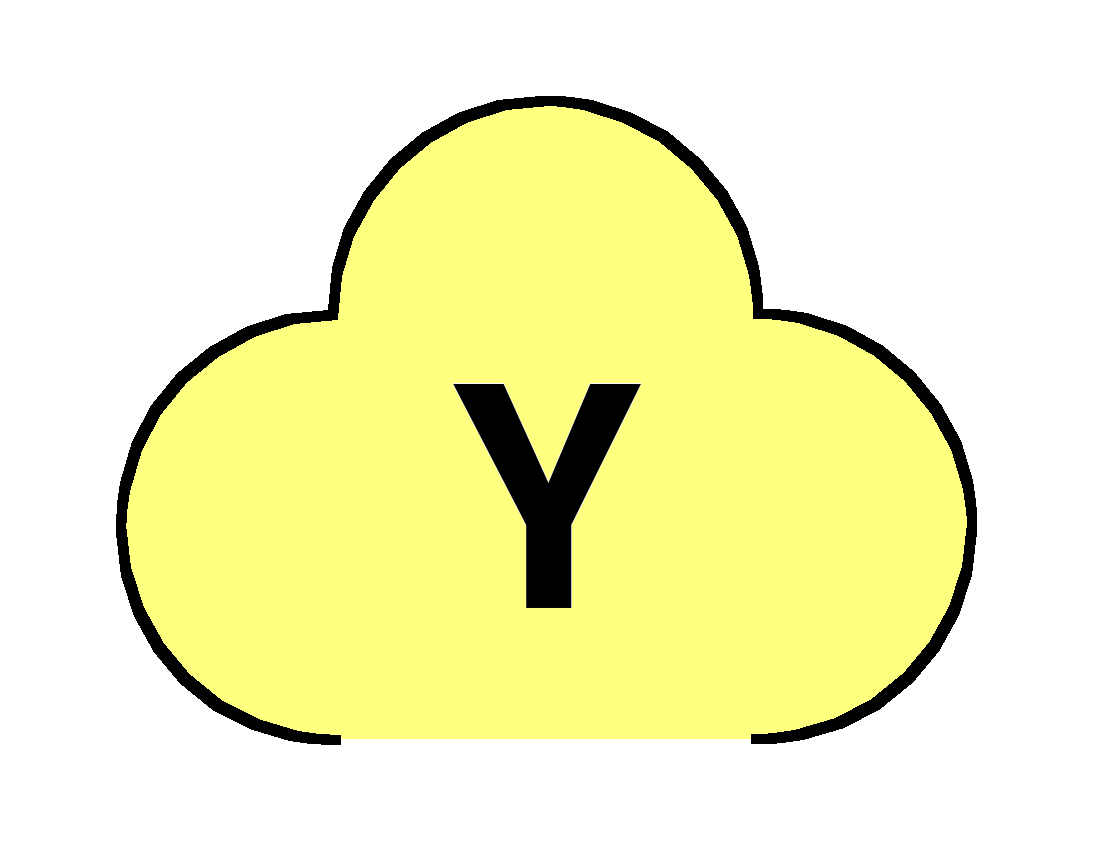

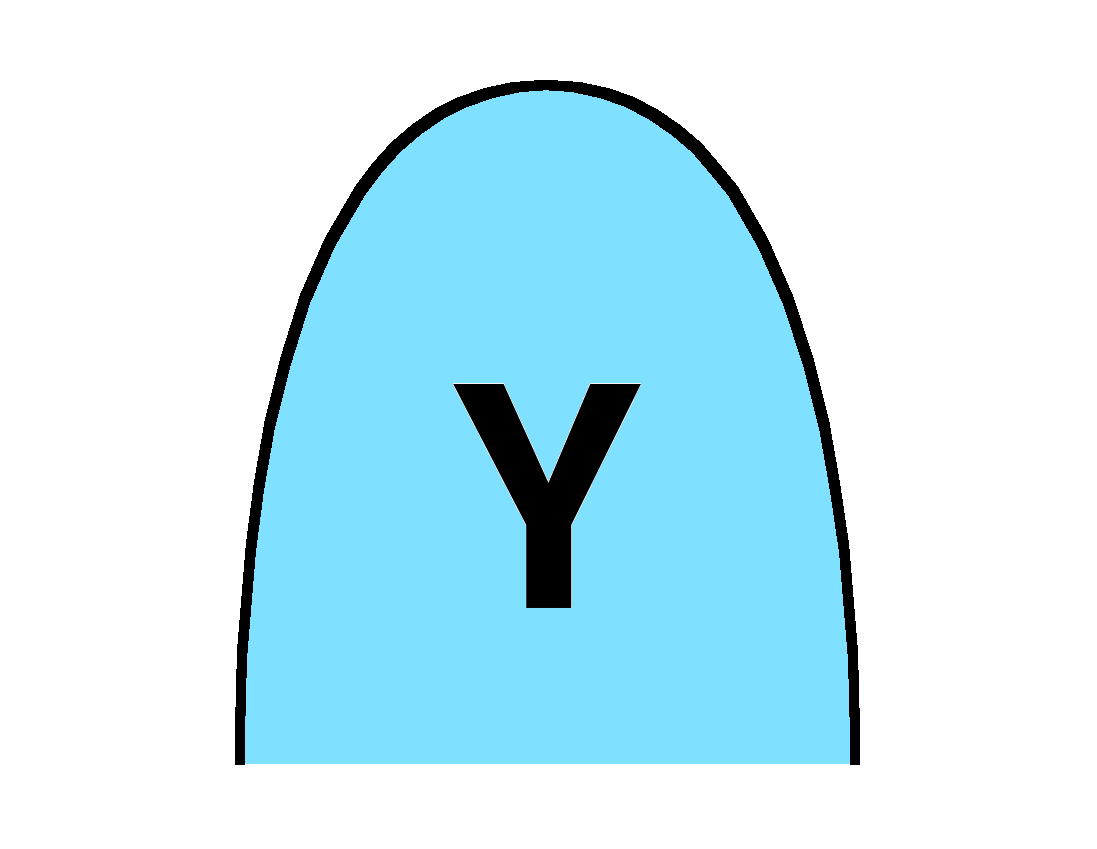

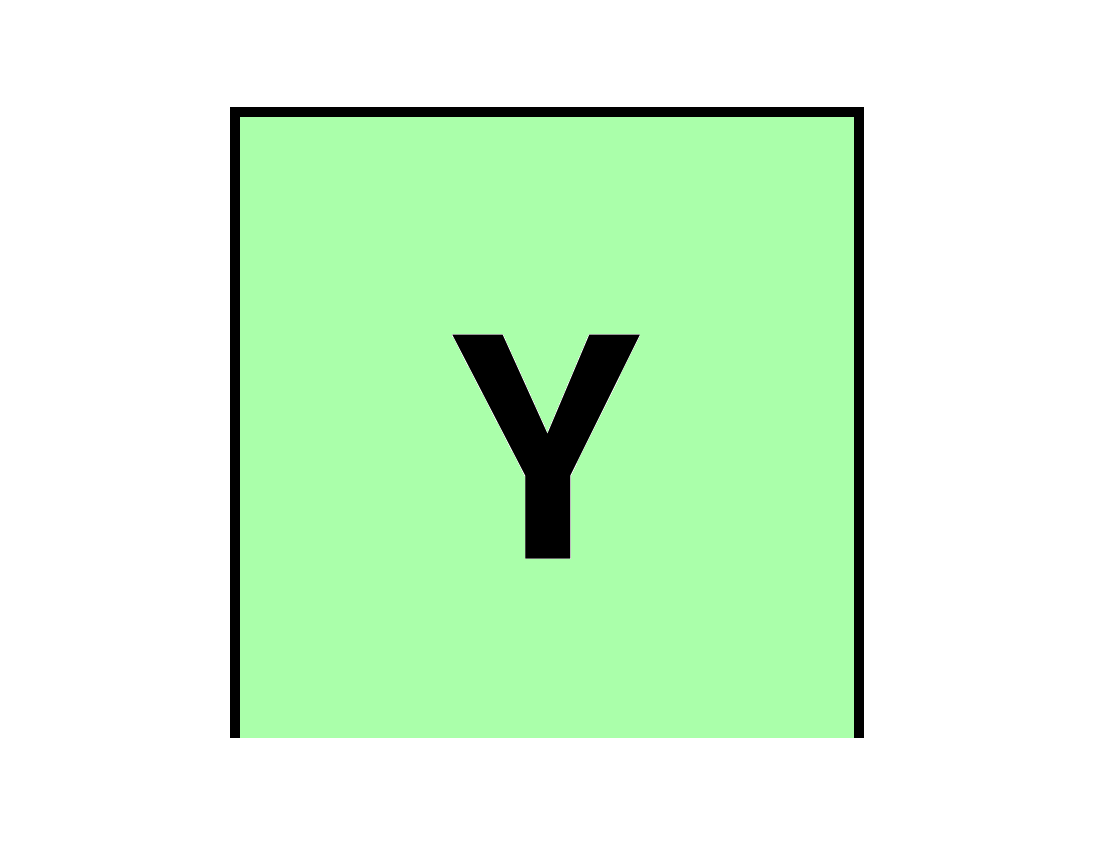

			TRASA POWIETRZNA WOJSKOWA SAMOLOT ŁĄCZNOŚCI (C3I)	1.X.2.1.1.13	F
						SUA*MFY---*****	SFA*MFY---*****	SNA*MFY---*****	SHA*MFY---*****

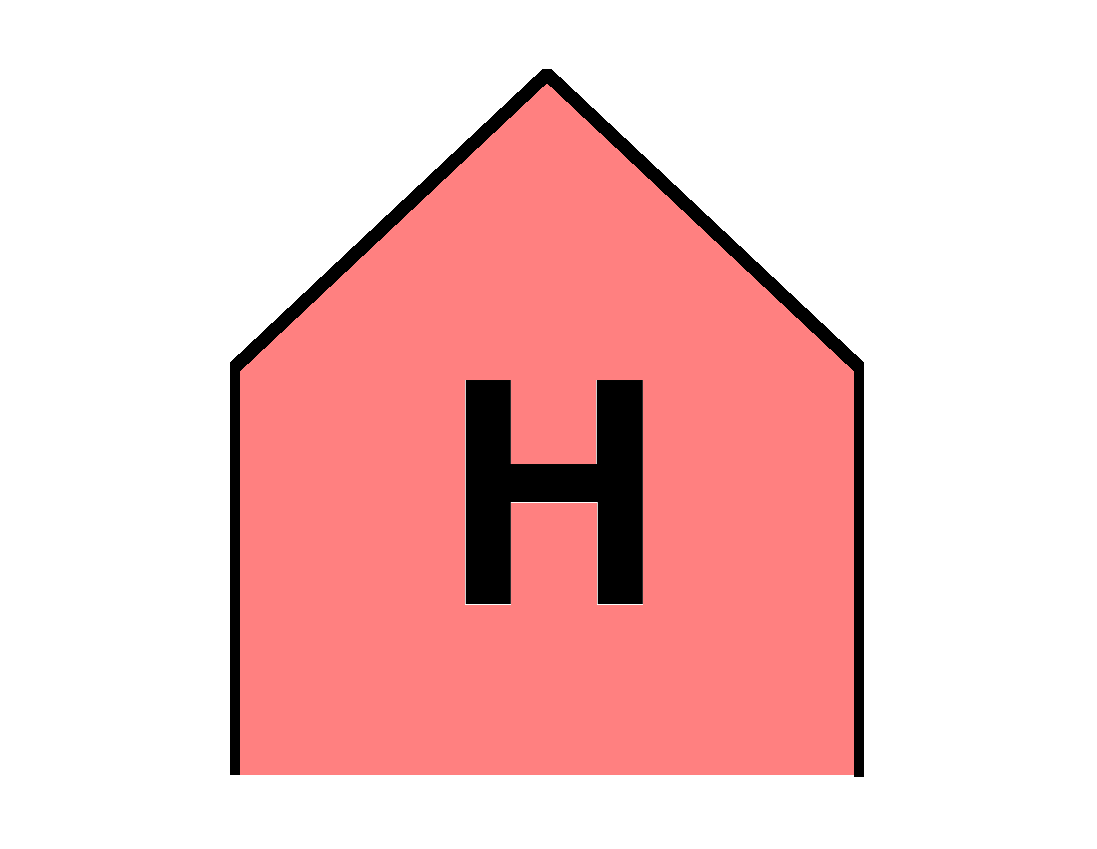

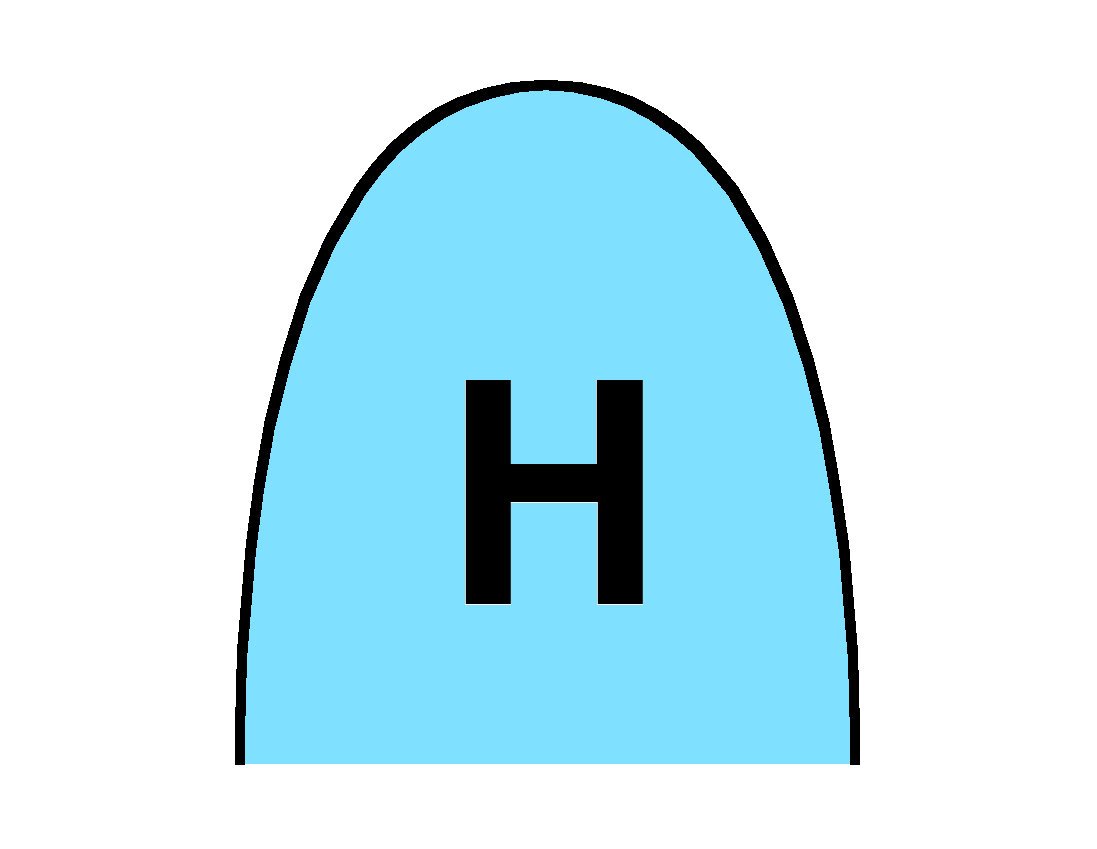

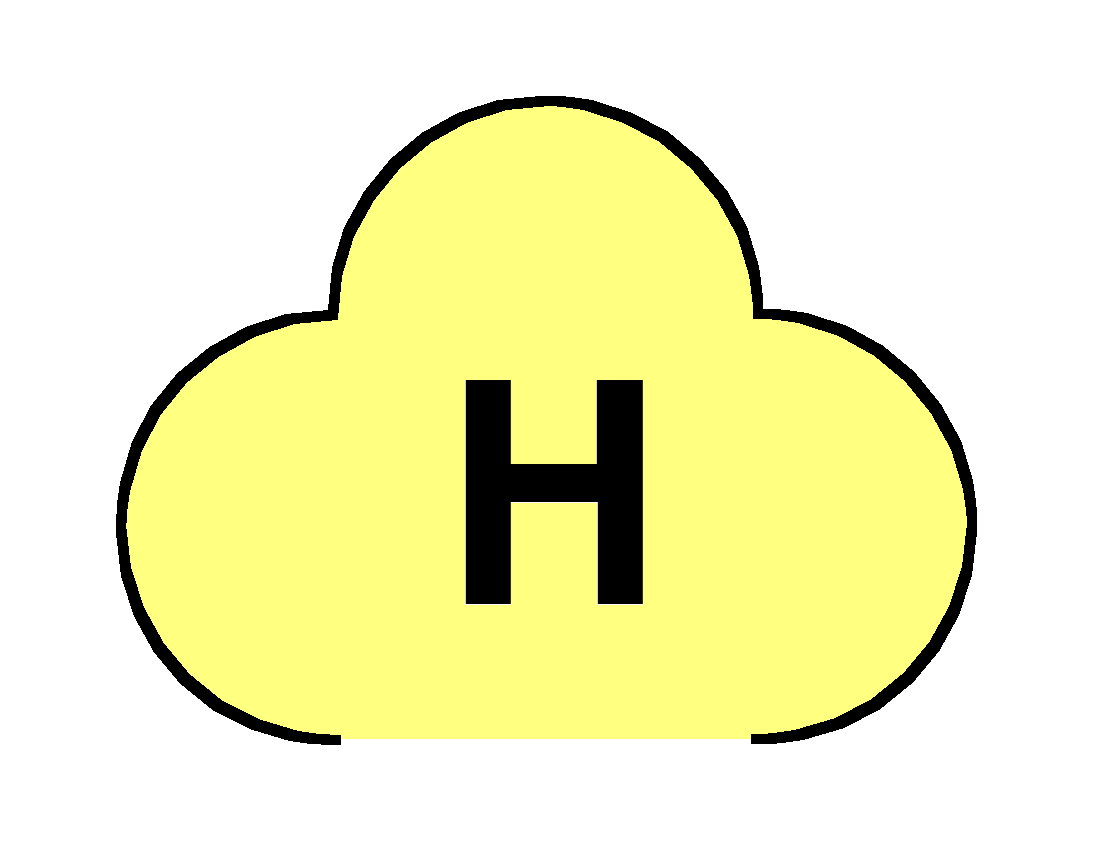

			TRASA POWIETRZNA WOJSKOWA SAMOLOT POSZUKIWAWCZO- RATOWNICZY (CSAR)	1.X.2.1.1.14	F
						SUA*MFH---*****	SFA*MFH---*****	SNA*MFH---*****	SHA*MFH---*****

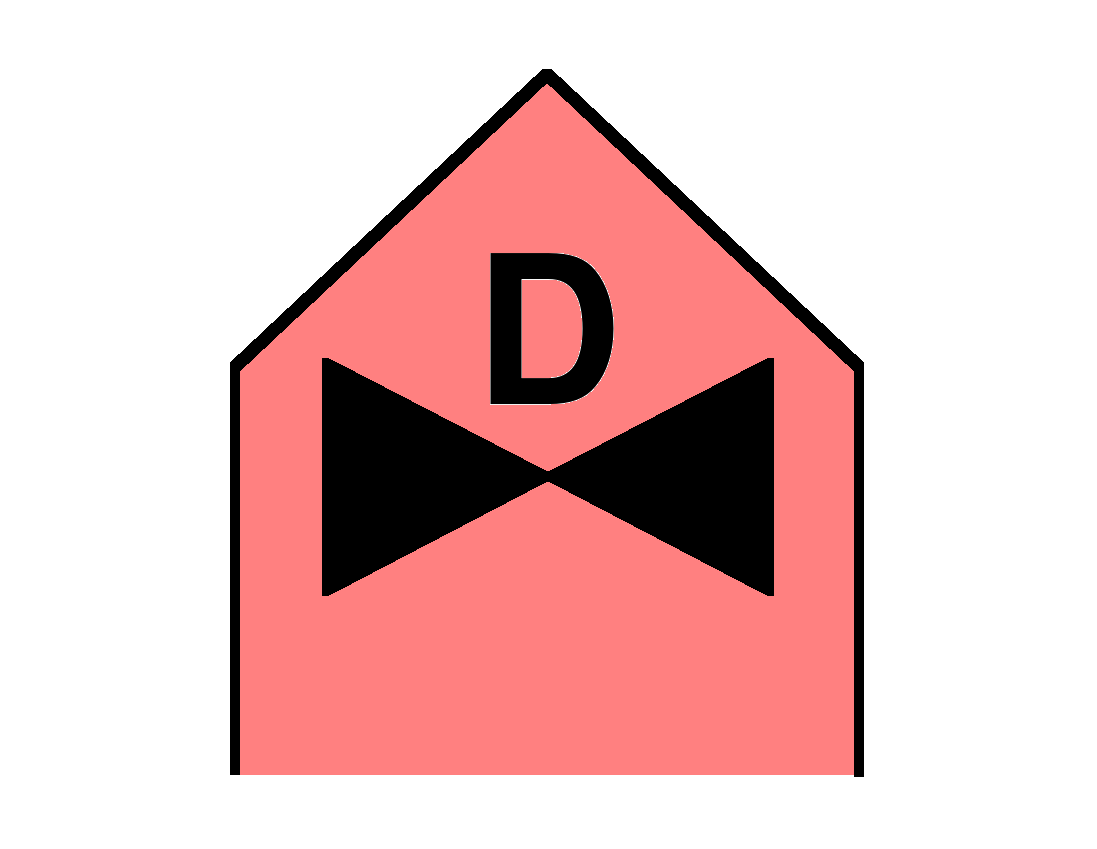

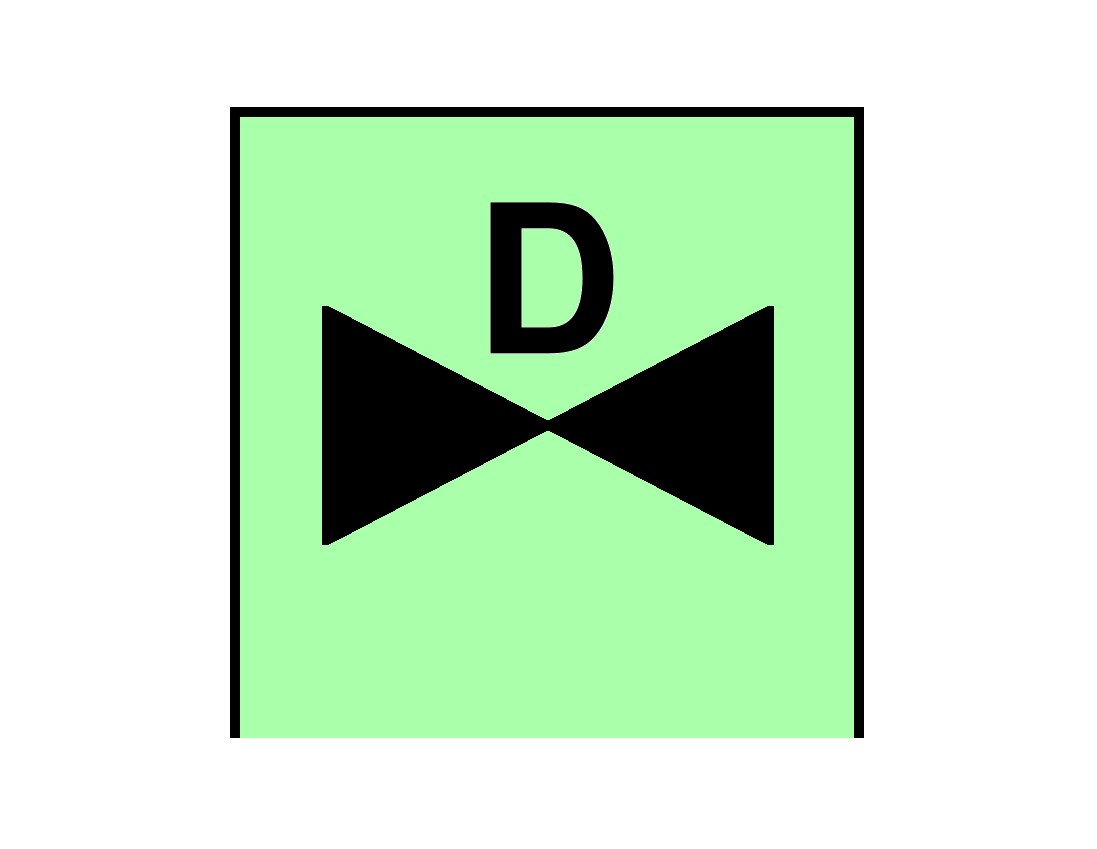

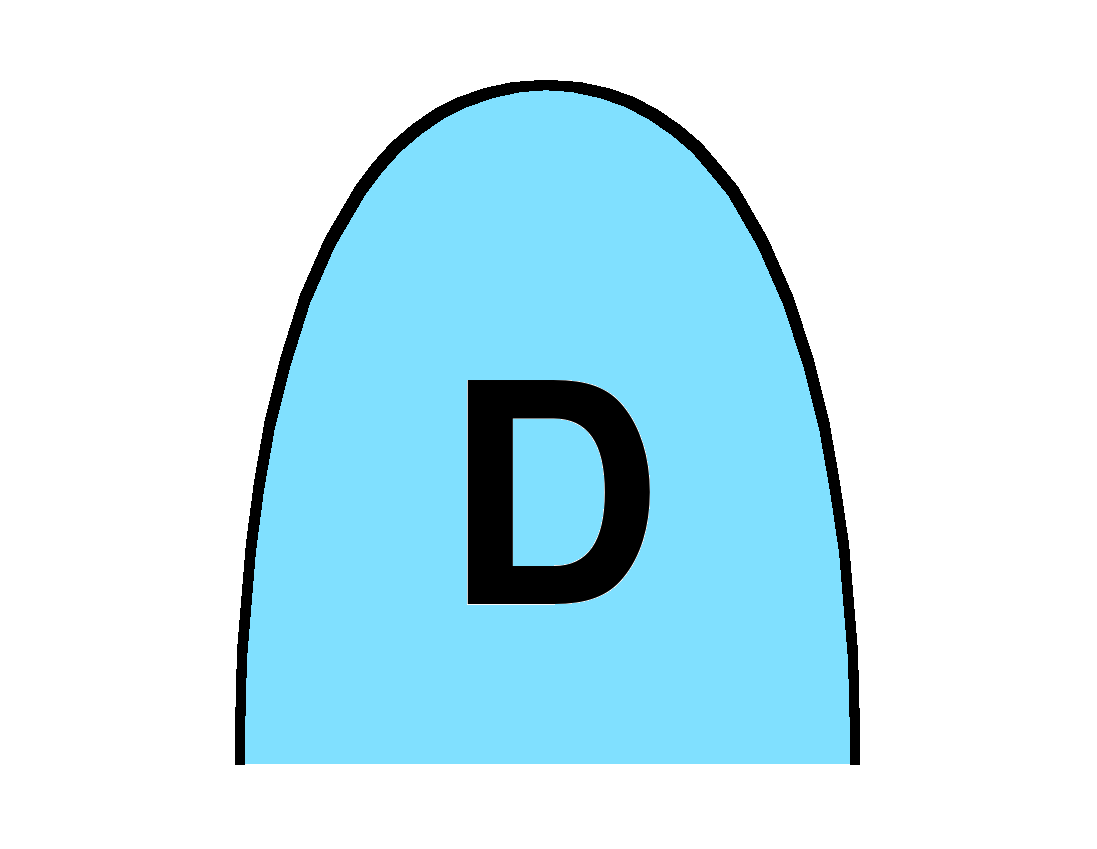

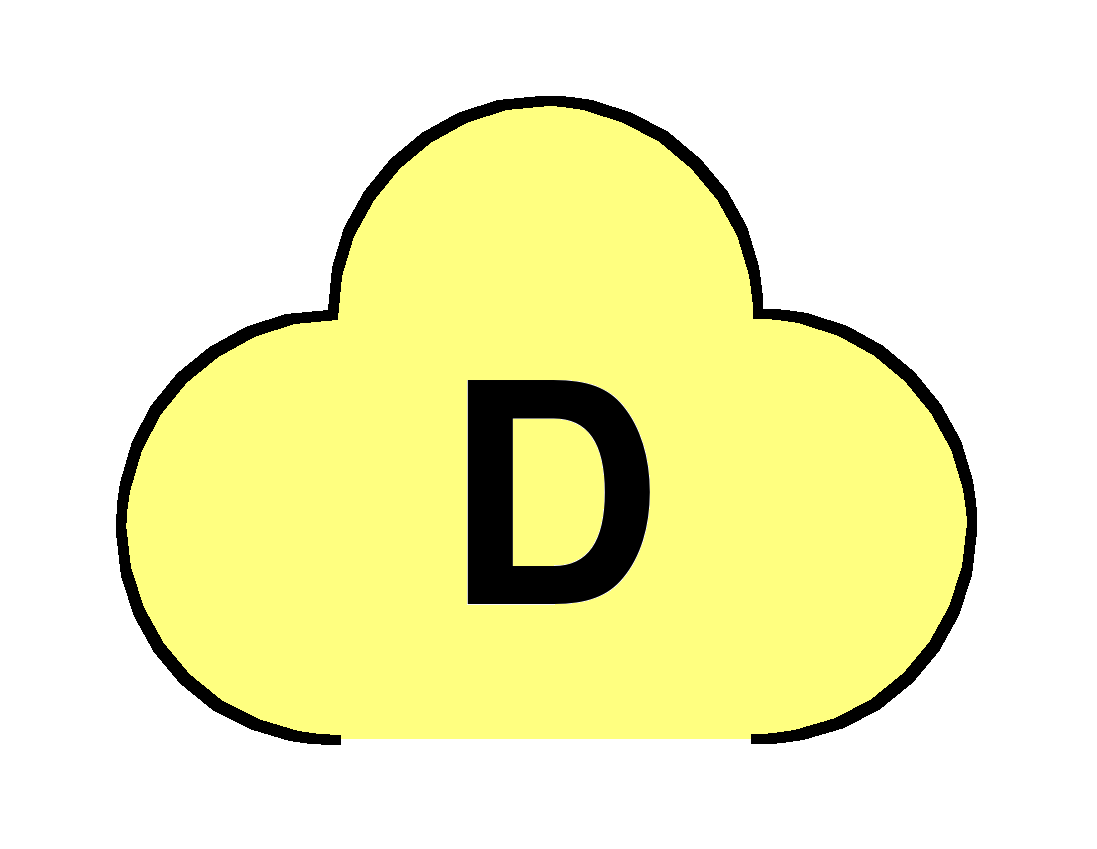

			TRASA POWIETRZNA WOJSKOWA SAMOLOT POWIETRZNE STANOWISKO DOWODZENIA (C2)	1.X.2.1.1.15	F
						SUA*MFD---*****	SFA*MFD---*****	SNA*MFD---*****	SHA*MFD---*****

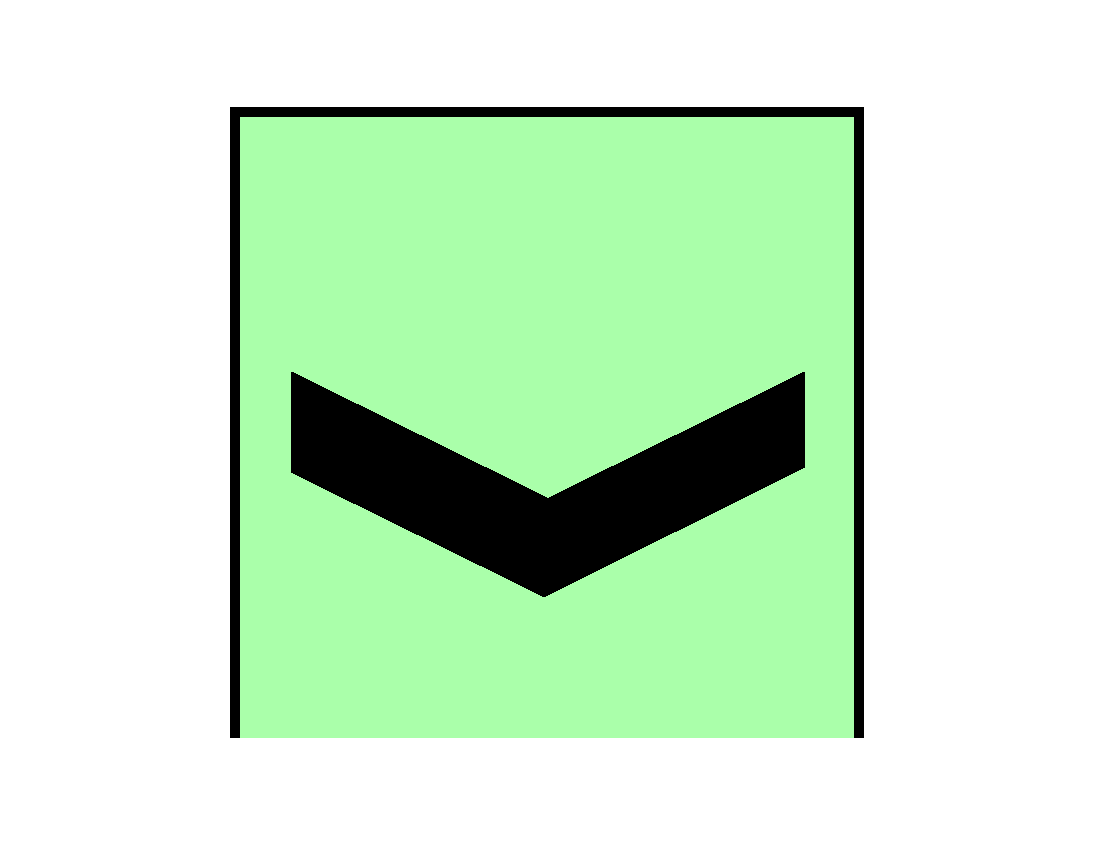

			TRASA POWIETRZNA WOJSKOWA SAMOLOT BEZZAŁOGOWY)	1.X.2.1.1.16	F
						SUA*MFQ---*****	SFA*MFQ---*****	SNA*MFQ---*****	SHA*MFQ---*****

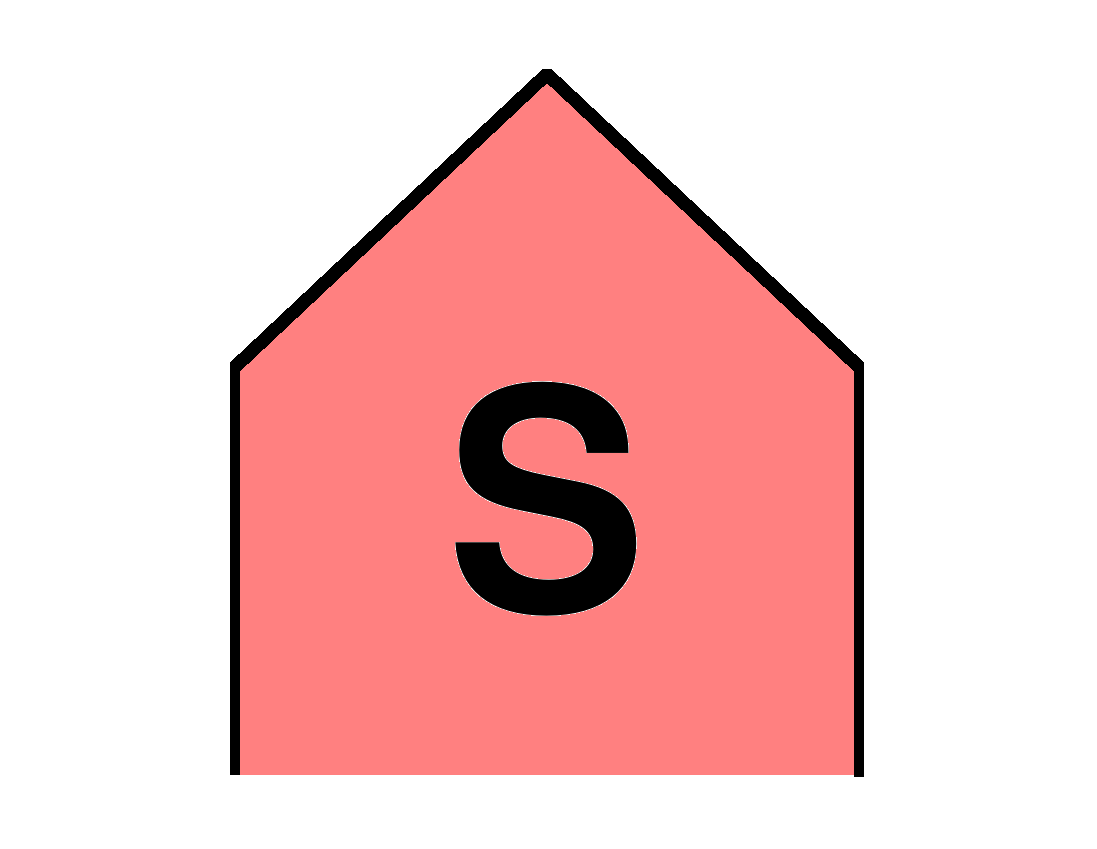

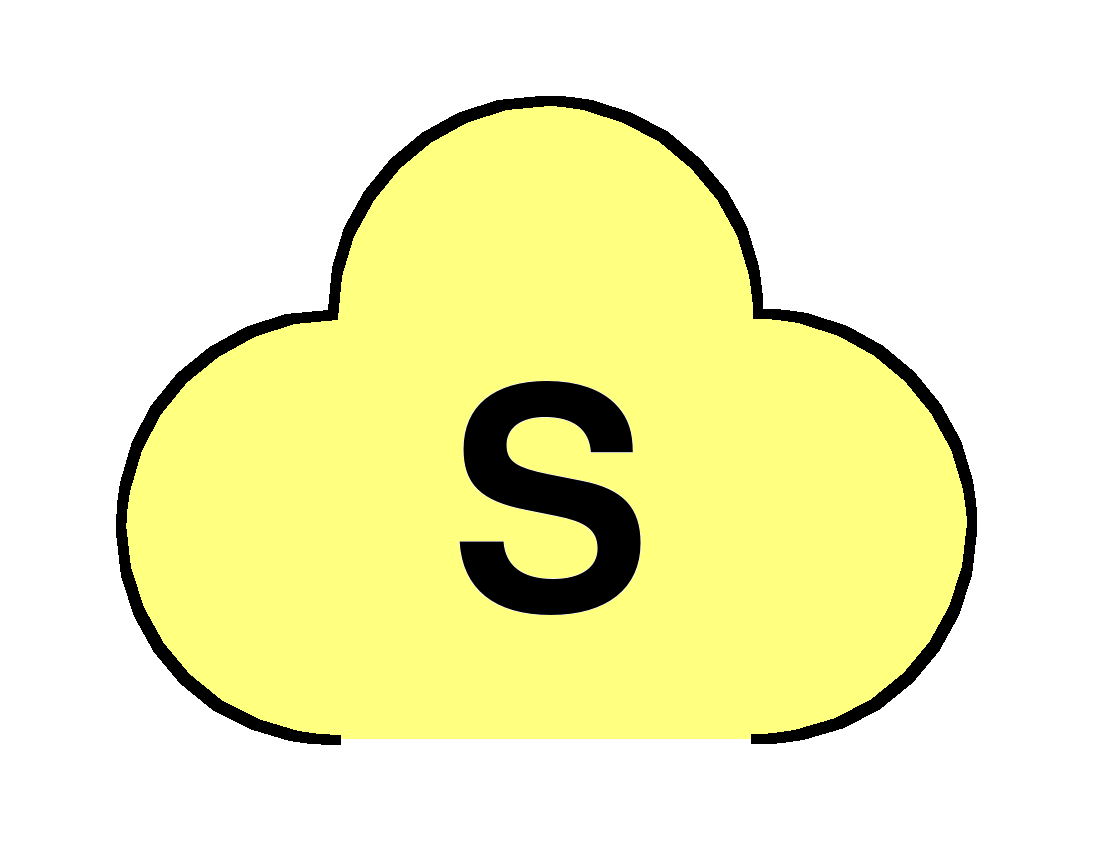

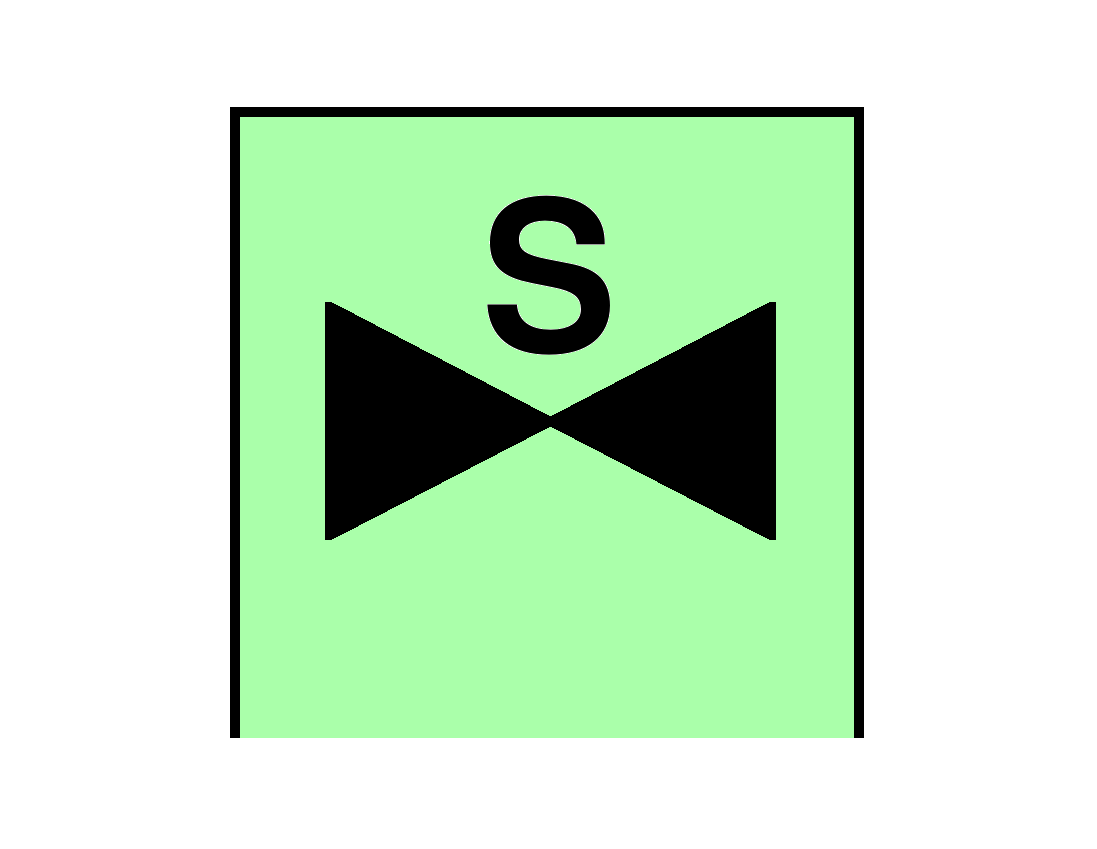

TRASA POWIETRZNA WOJSKOWA SAMOLOT ZWALCZANIA OKRĘTÓW PODWODNYCH BAZUJĄCY NA LOTNISKOWCU	1.X.2.1.1.17	F
			SUA*MFS---*****	SFA*MFS---*****	SNA*MFS---*****	SHA*MFS---*****

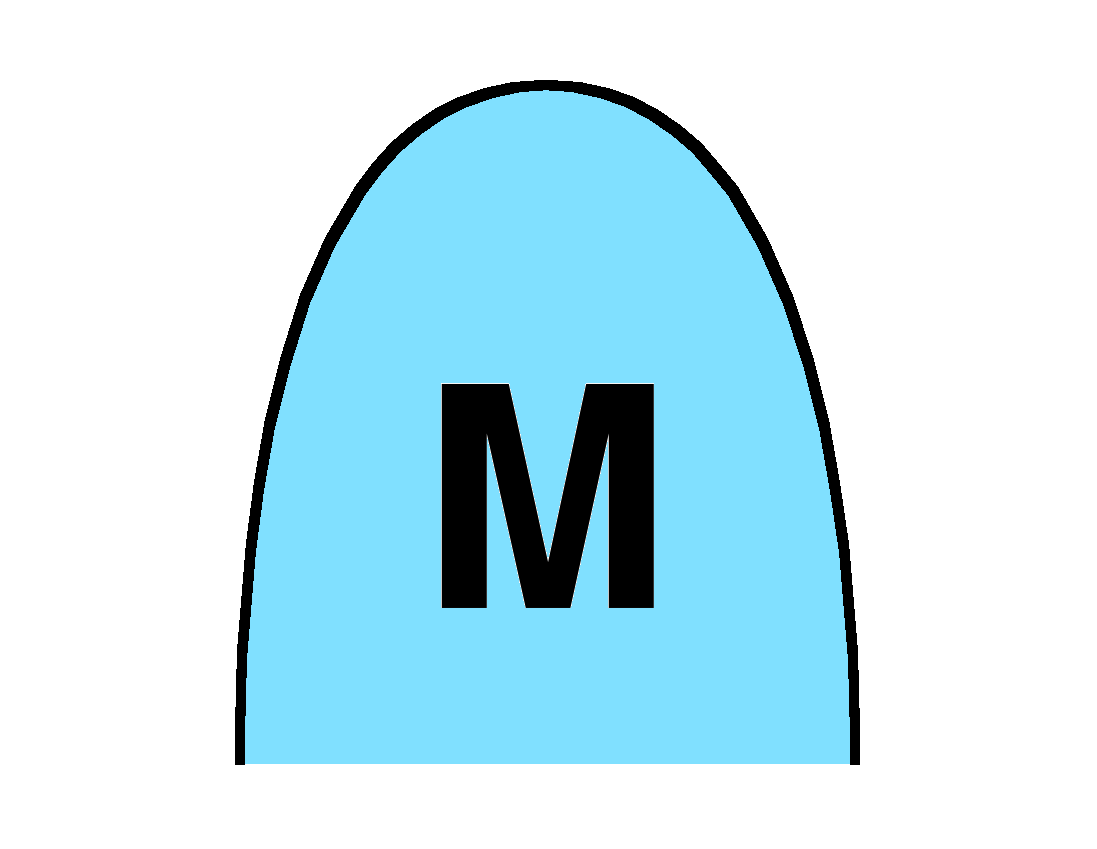

TRASA POWIETRZNA WOJSKOWA SAMOLOT SIŁ SPECJALNYCH (SOF)	1.X.2.1.1.18	F
			SUA*MFM---*****	SFA*MFM---*****	SNA*MFM---*****	SHA*MFM---*****

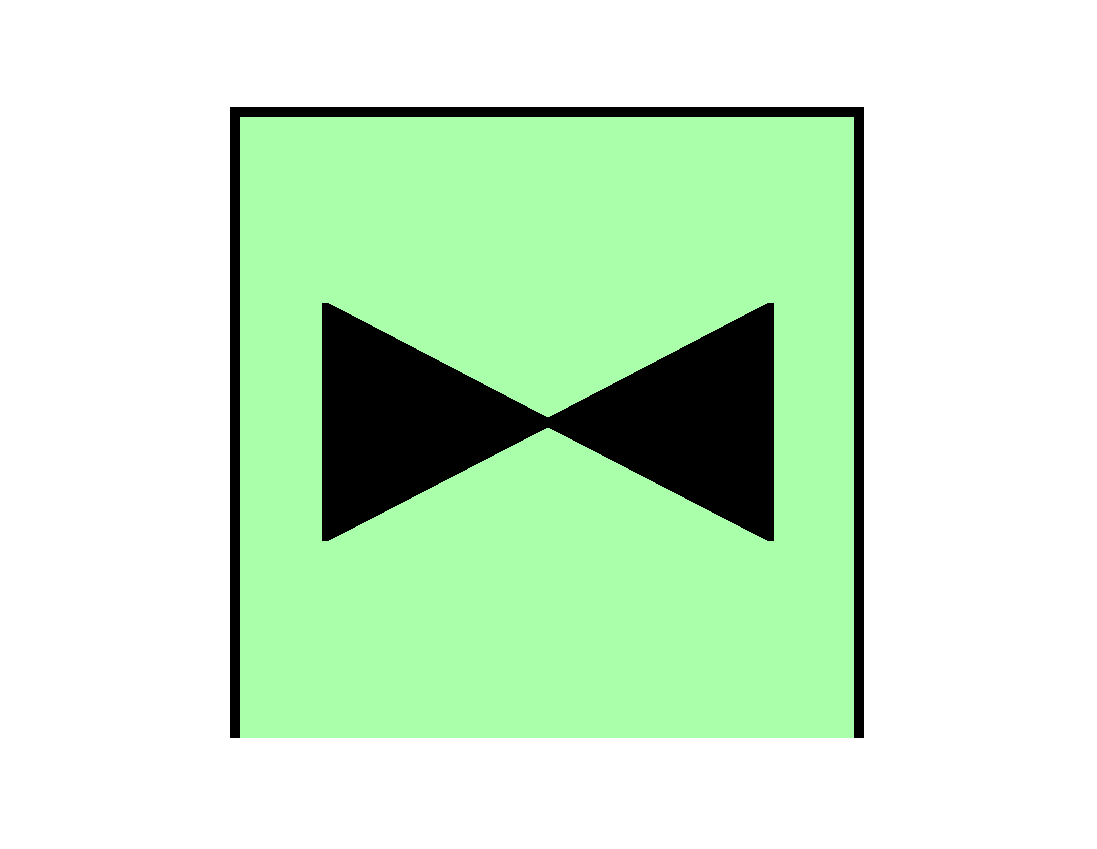

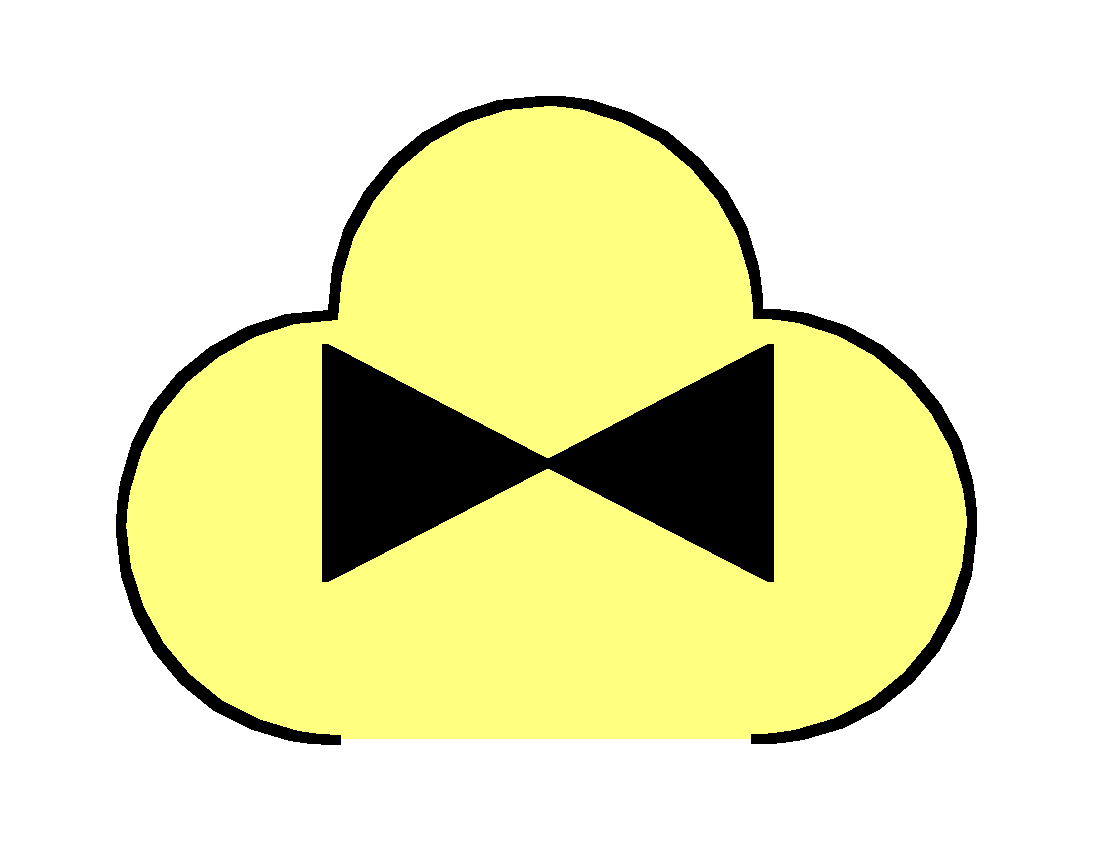

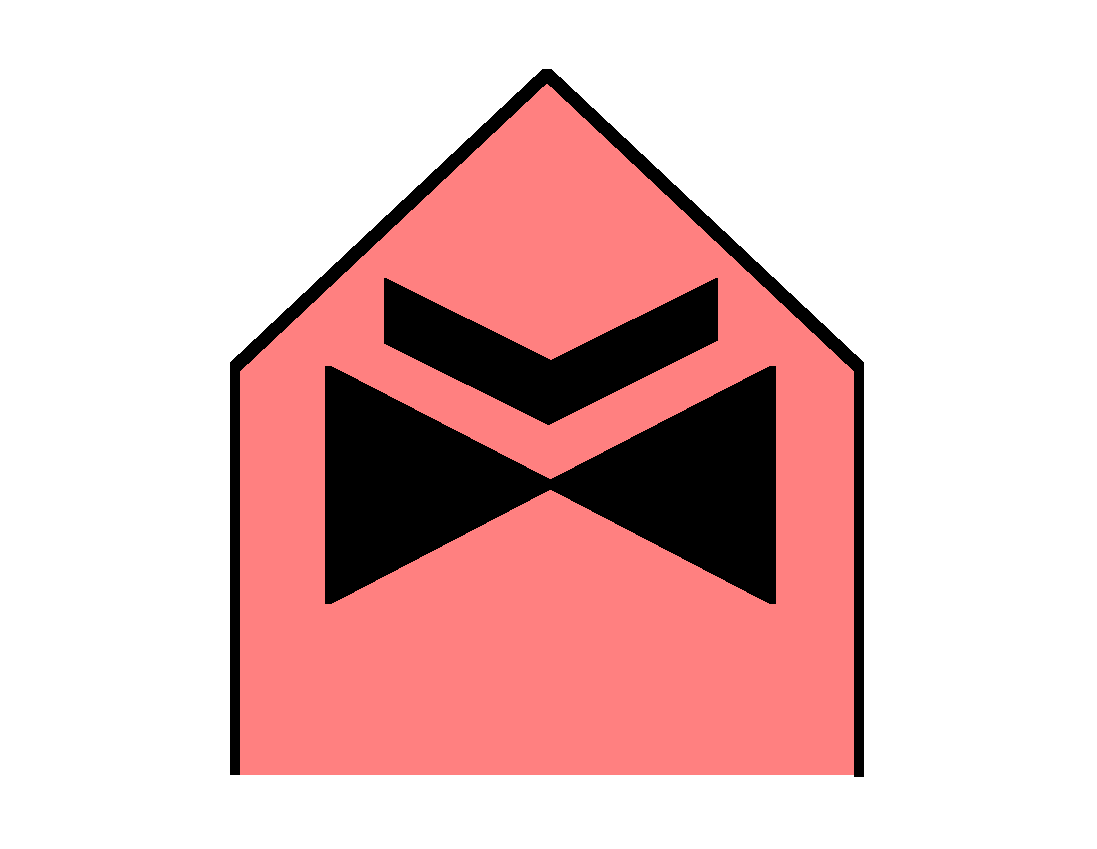

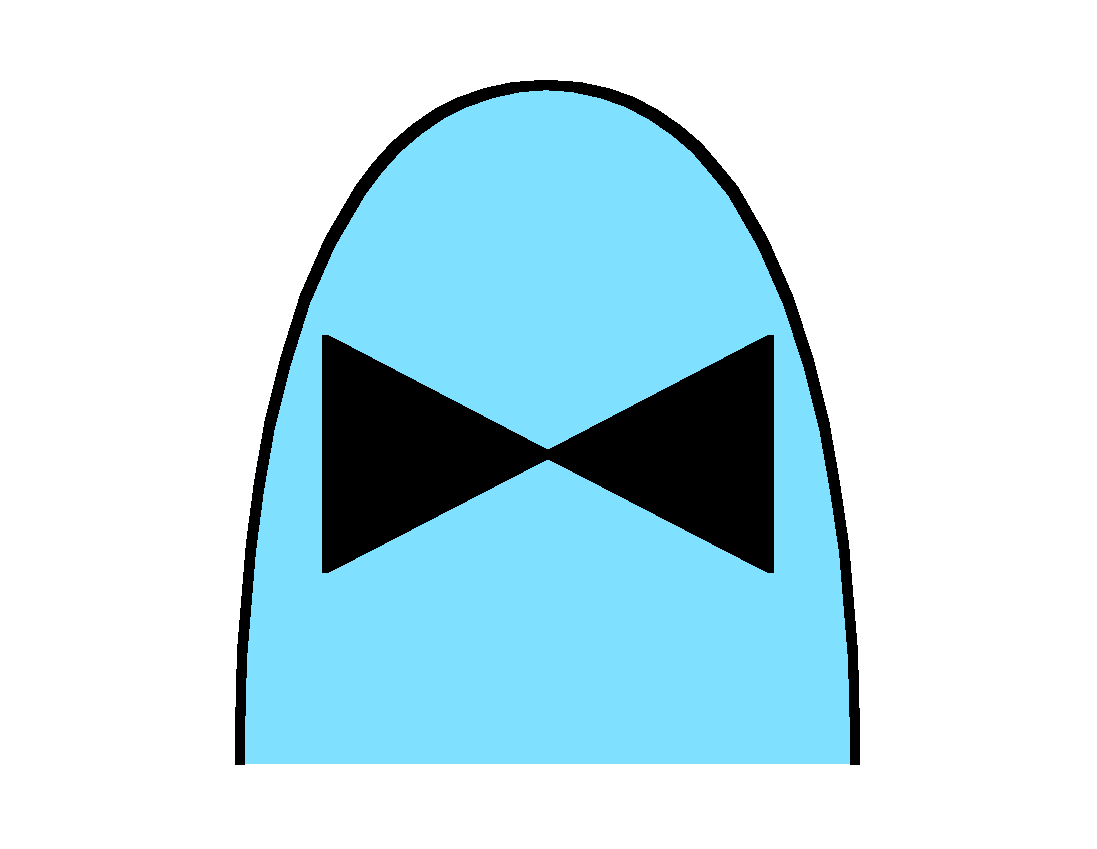

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC	1.X.2.1.2	F
			SUA*MH----*****	SFA*MH----*****	SNA*MH----*****	SHA*MH----*****
TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC ATAK	1.X.2.1.2.1	F
			SUA*MHA---*****	SFA*MHA---*****	SNA*MHA---******	SHA*MHA---*****

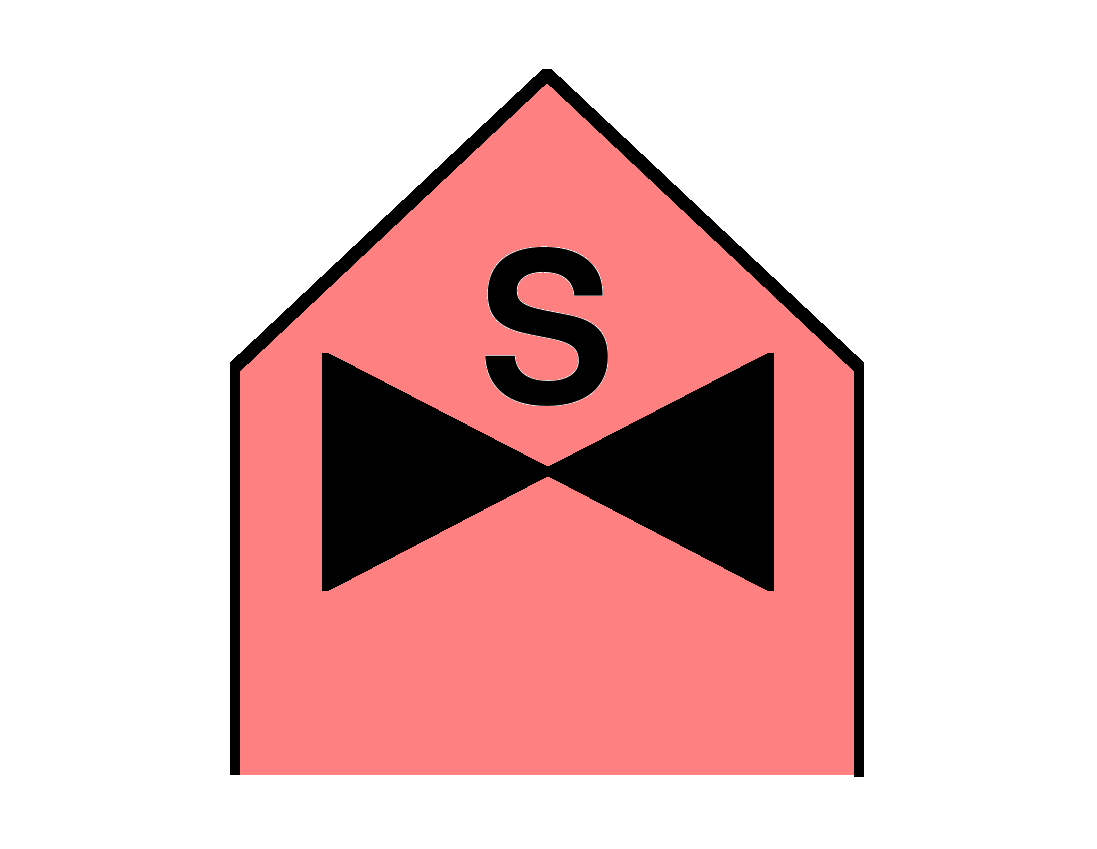

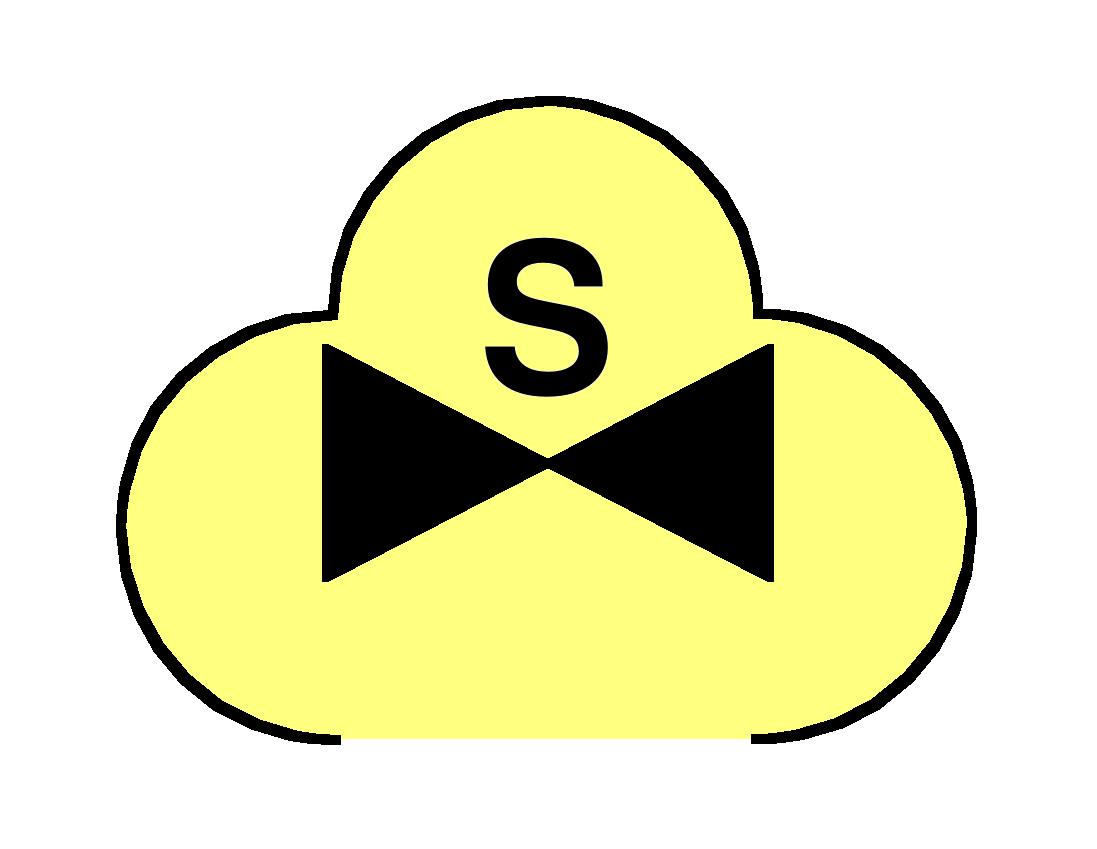

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC ZWALCZANIA OKRĘTÓW PODWODNYCH BAZUJACY NA OKRĘCIE	1.X.2.1.2.2	F
			SUA*MHS---*****	SFA*MHS---*****	SNA*MHS---*****	SHA*MHS---*****

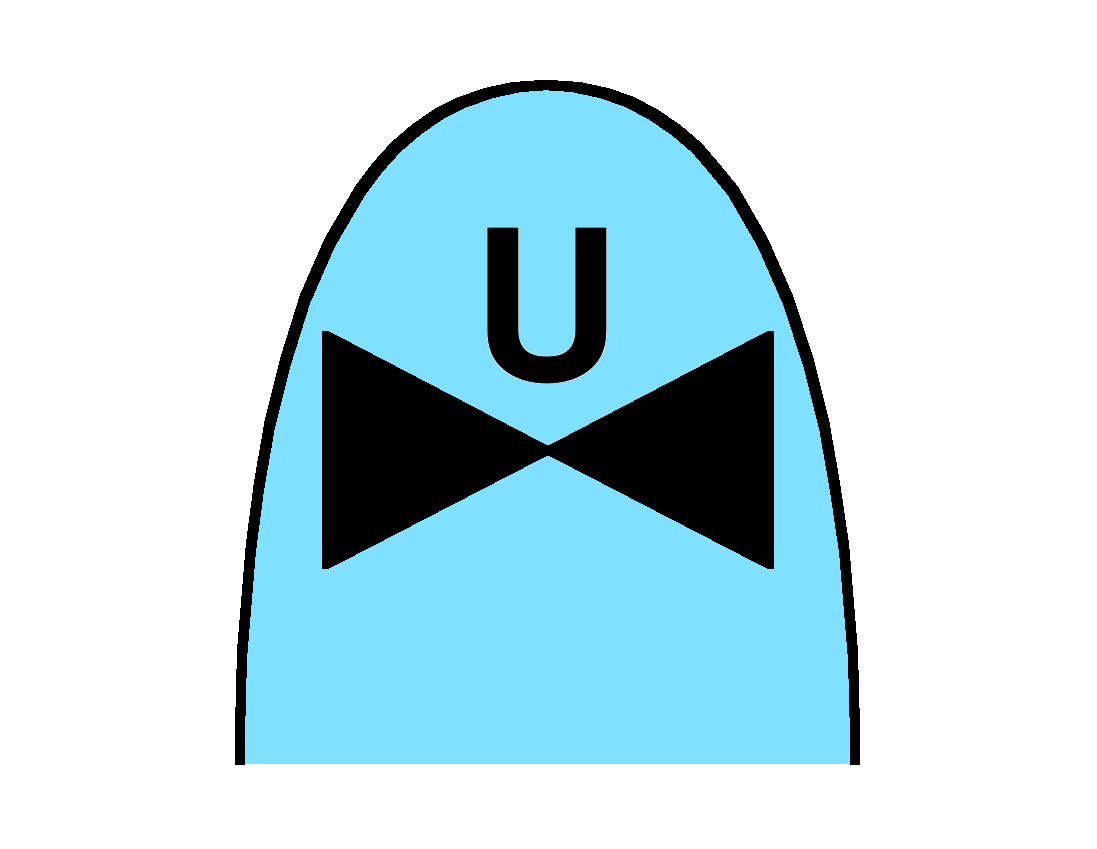

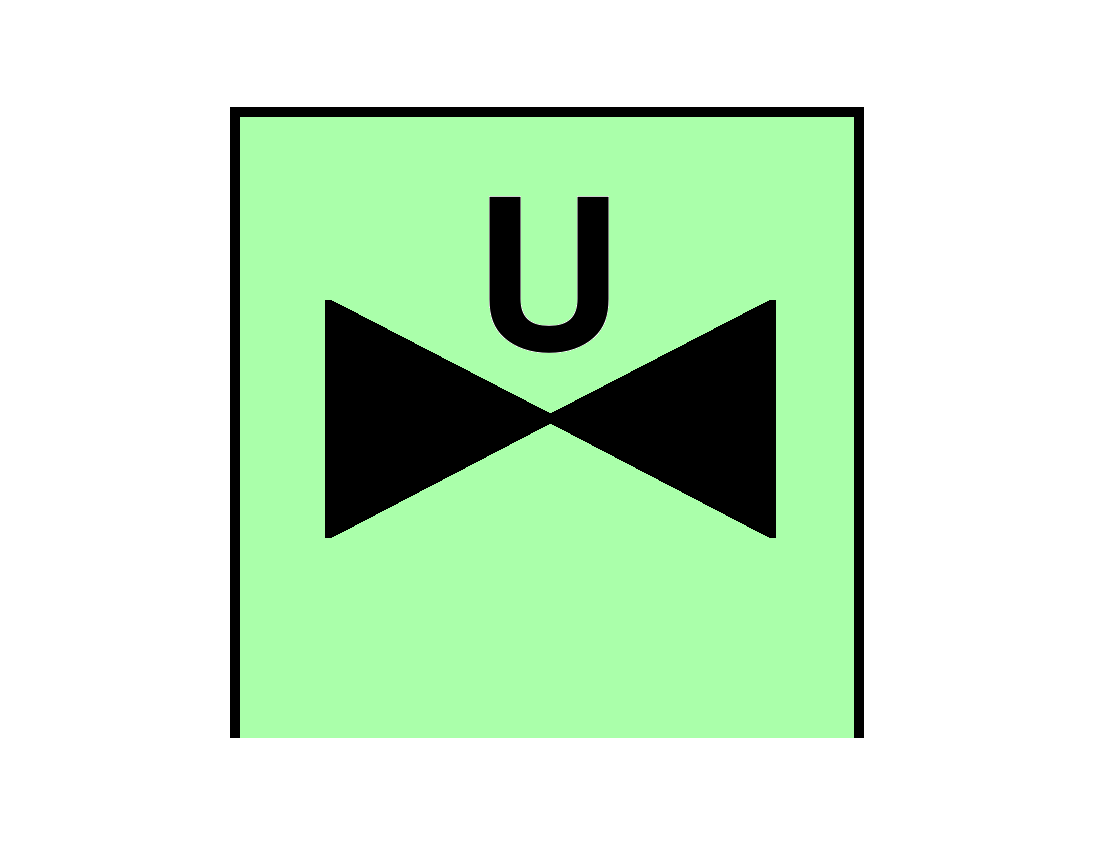

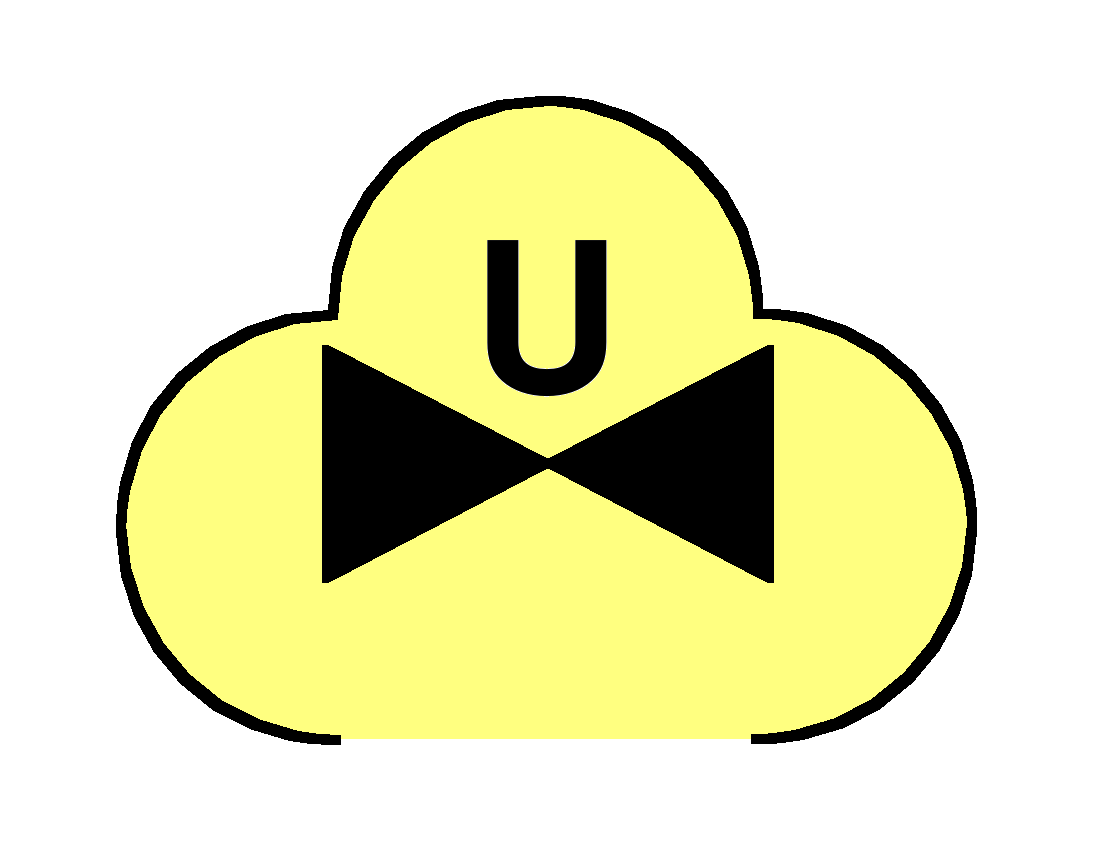

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC WIELOZADANIOWY	1.X.2.1.2.3	F
			SUA*MHU---*****	SFA*MHU---*****	SNA*MHU---*****	SHA*MHU---*****

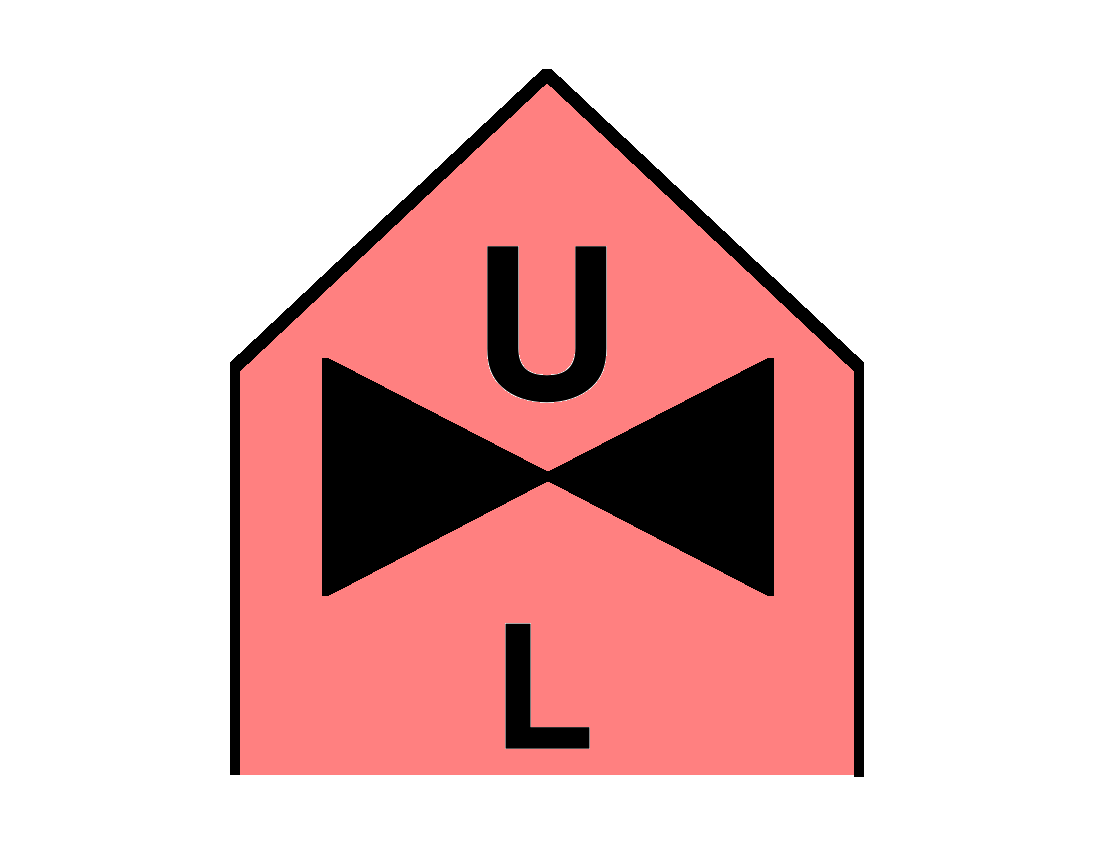

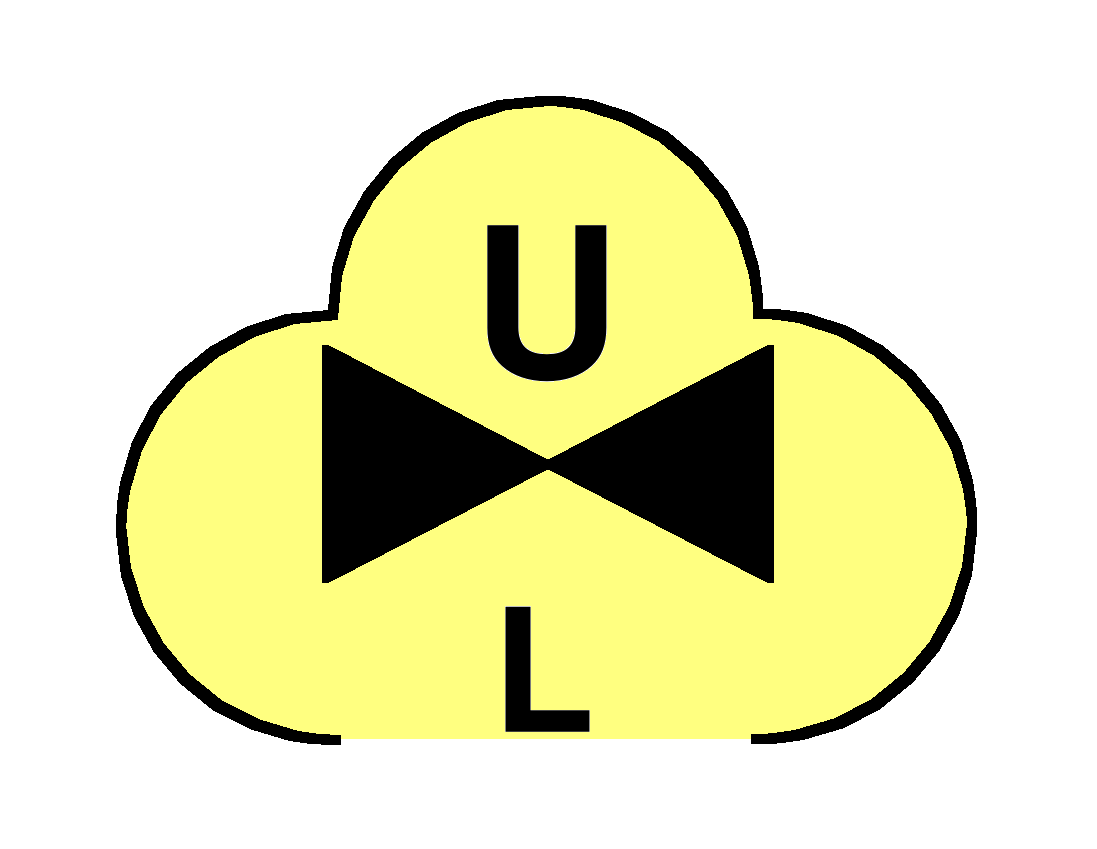

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC WIELOZADANIOWY LEKKI	1.X.2.1.2.3.1	F
			SUA*MHUL--*****	SFA*MHUL--*****	SNA*MHUL--*****	SHA*MHUL--****

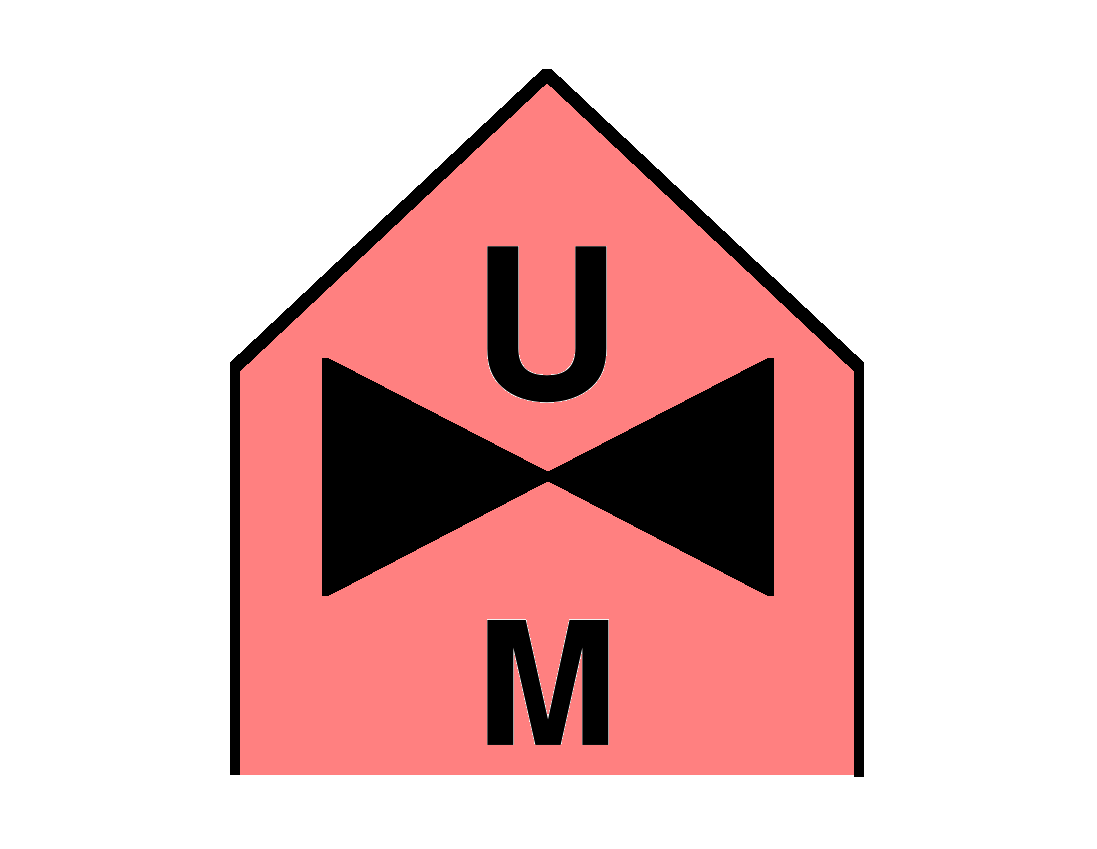

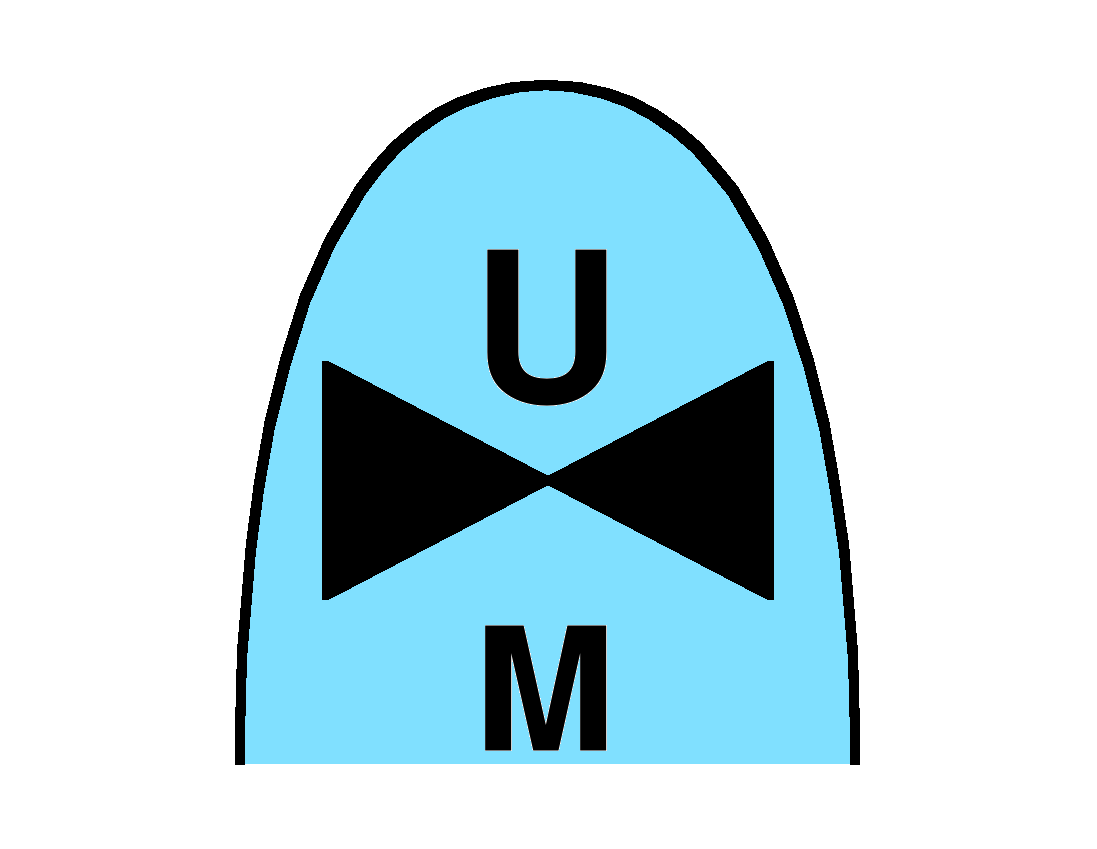

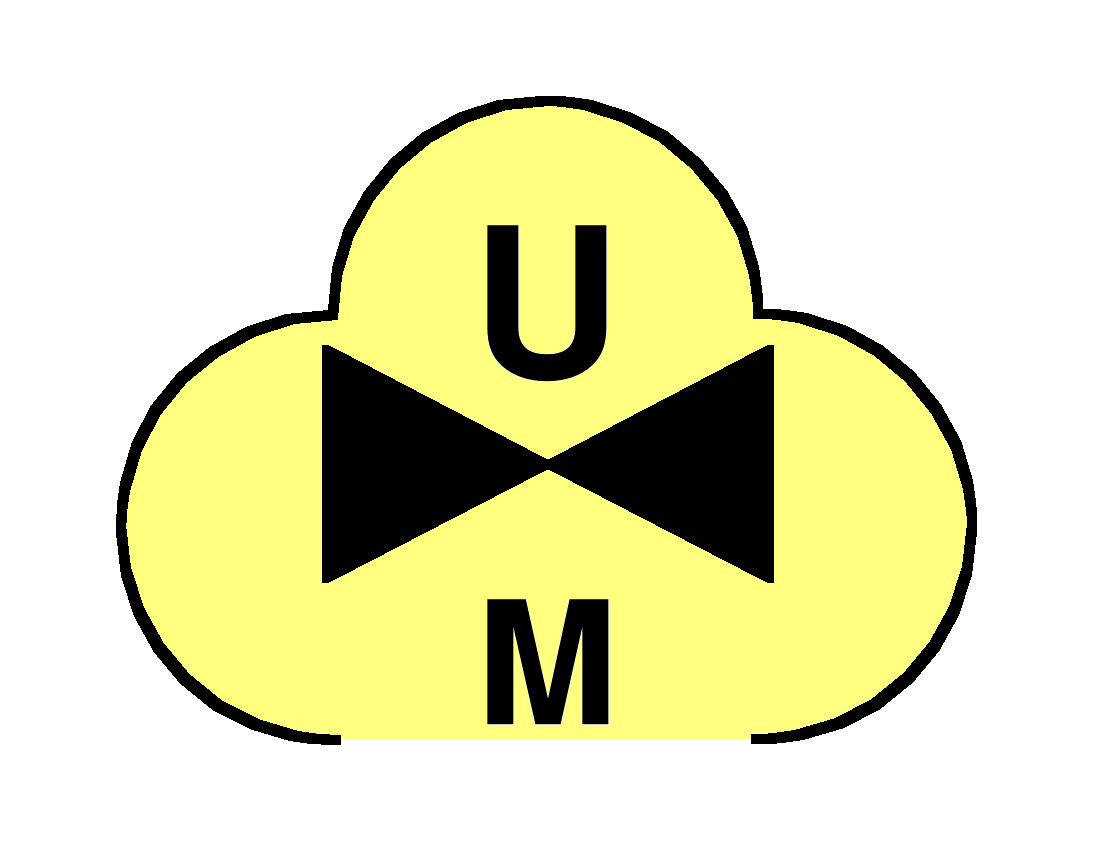

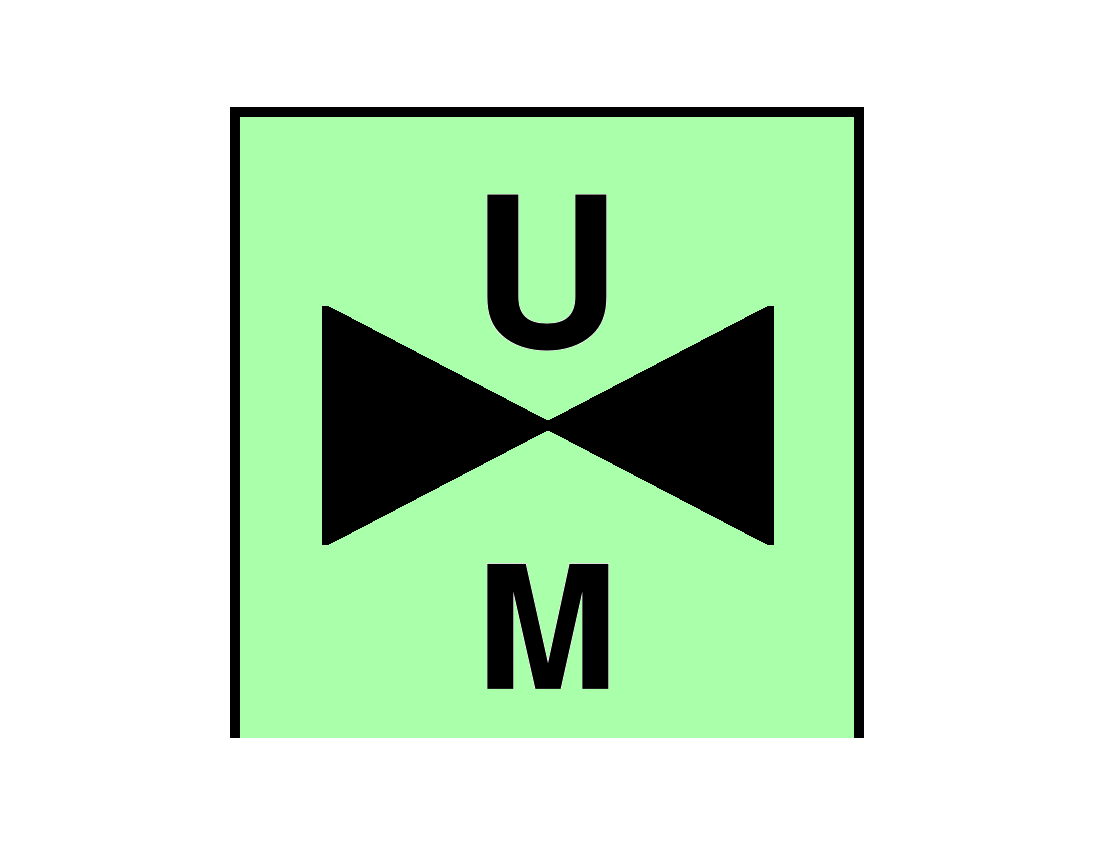

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC WIELOZADANIOWY ŚREDNI	1.X.2.1.2.3.2	F
			SUA*MHUM--*****	SFA*MHUM--*****	SNA*MHUM--*****	SHA*MHUM--*****

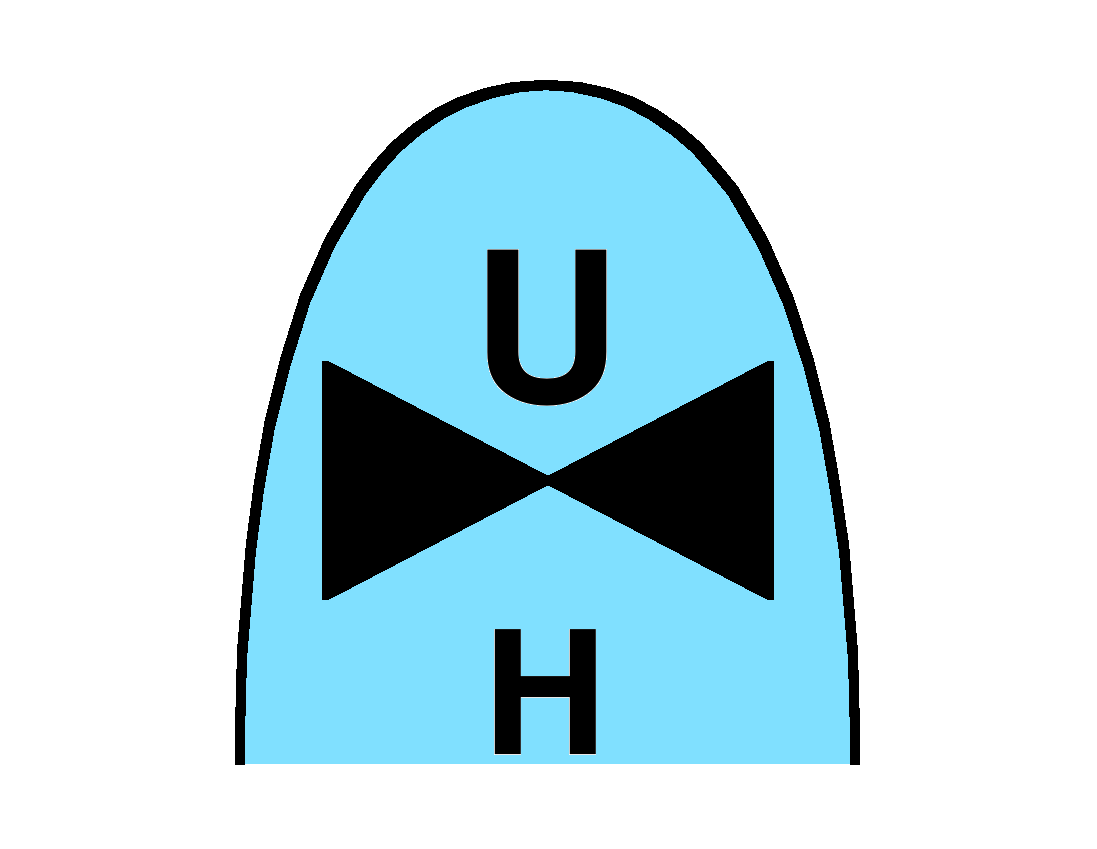

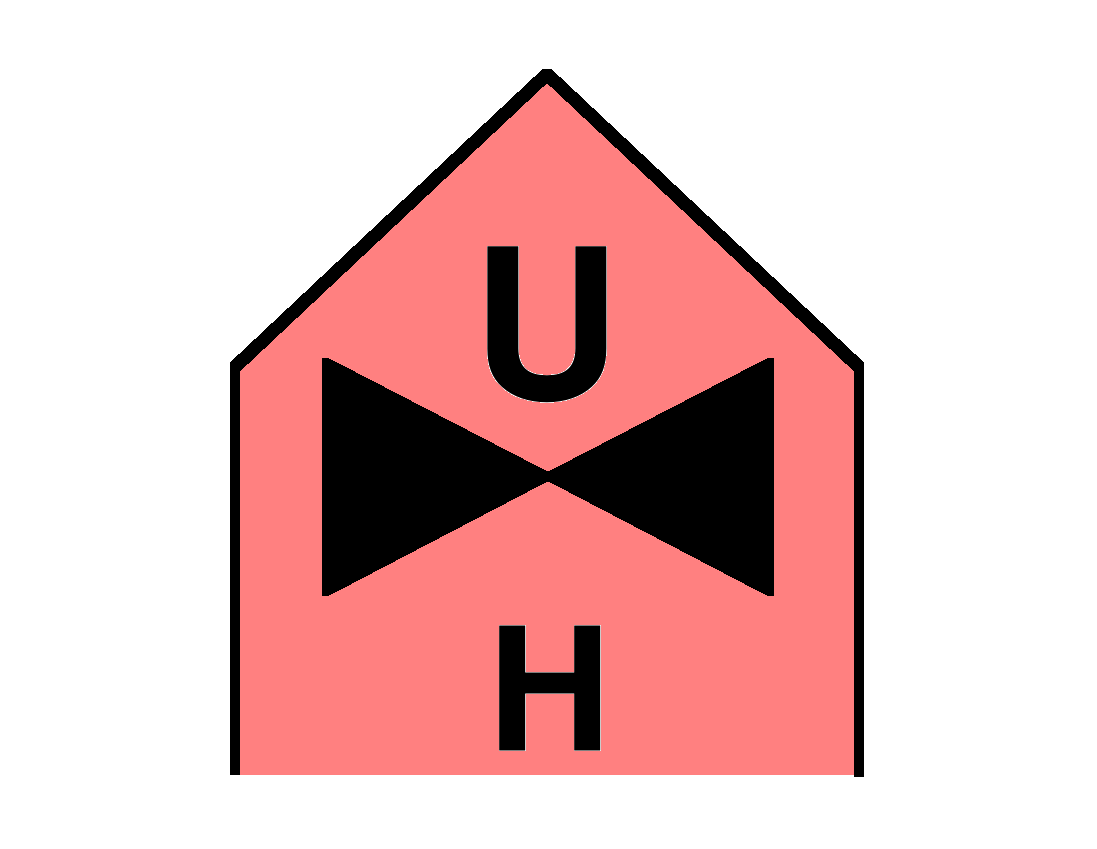

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC WIELOZADANIOWY CIĘZKI	1.X.2.1.2.3.3	F
			SUA*MHUH--*****	SFA*MHUH--*****	SNA*MHUH--*****	SHA*MHUH--*****

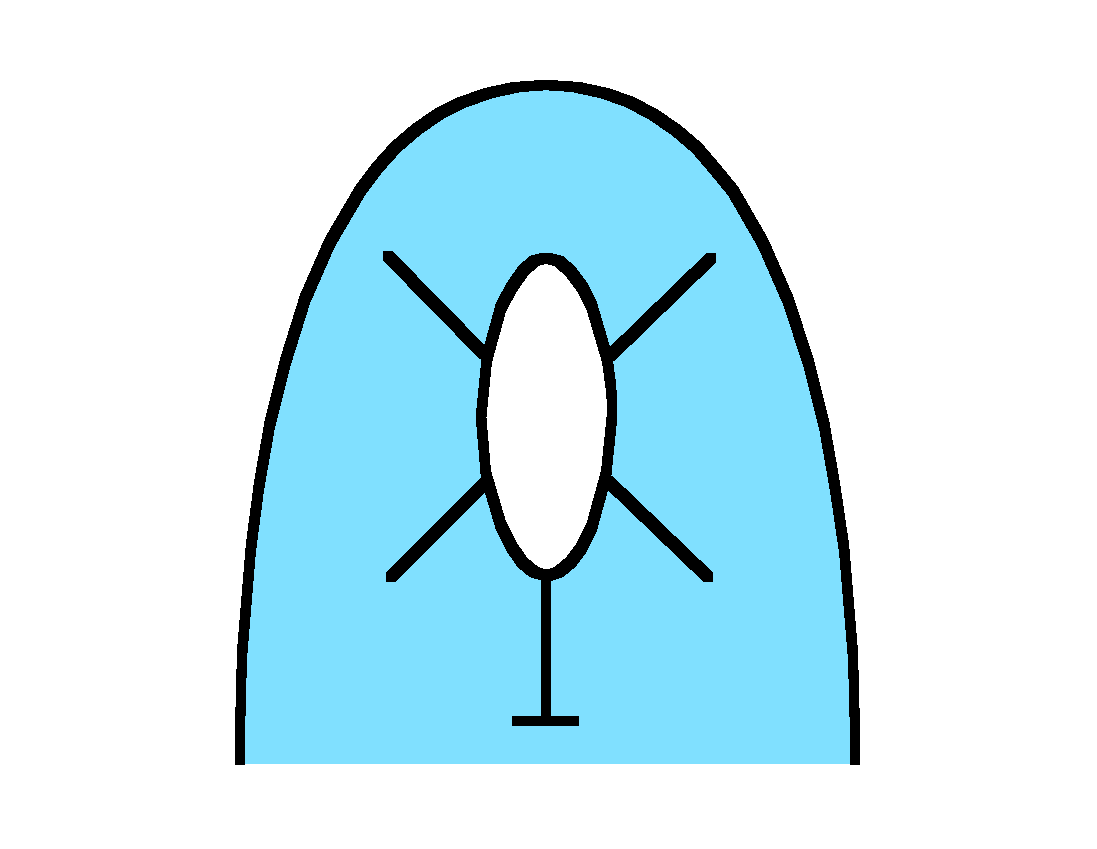

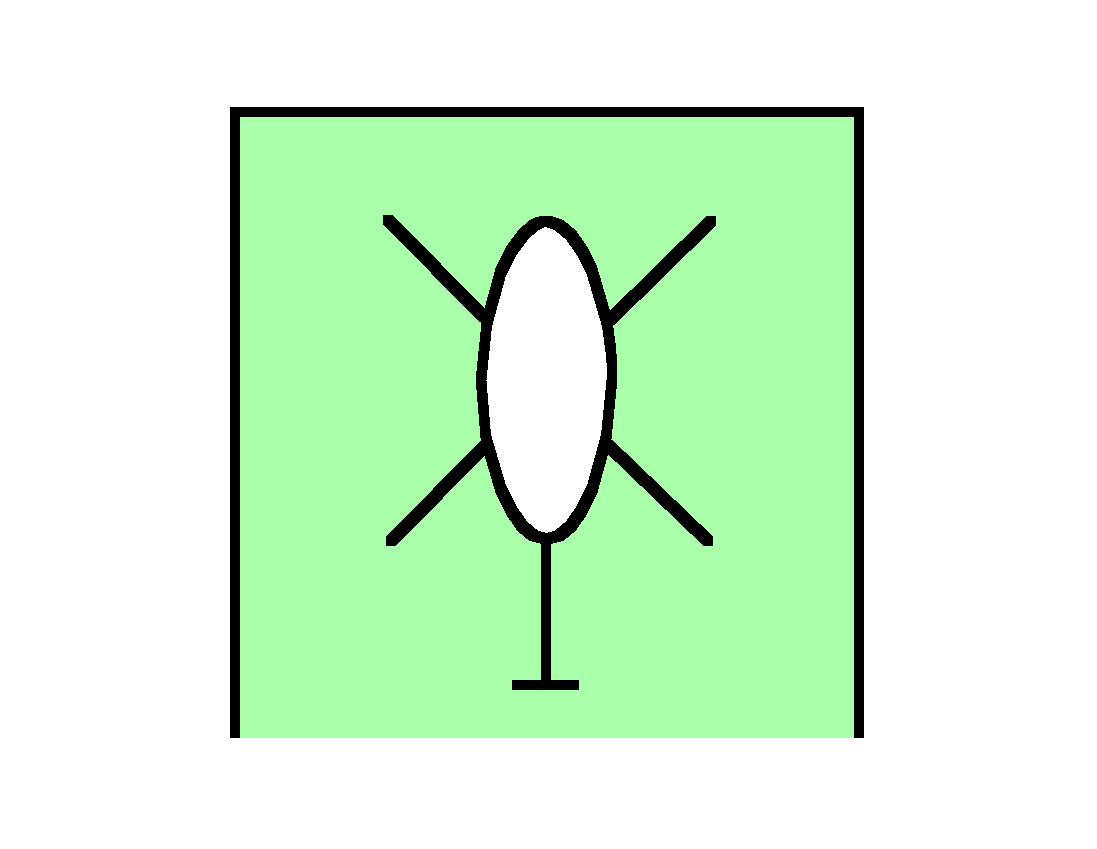

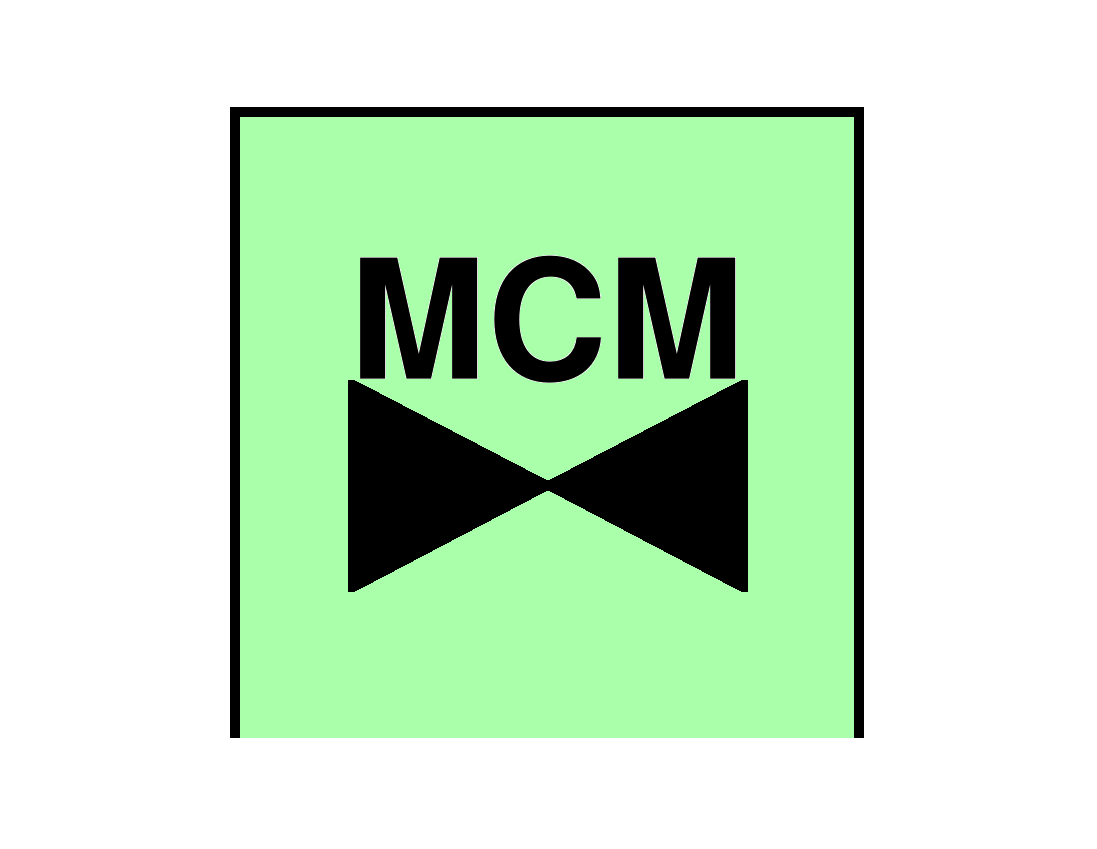

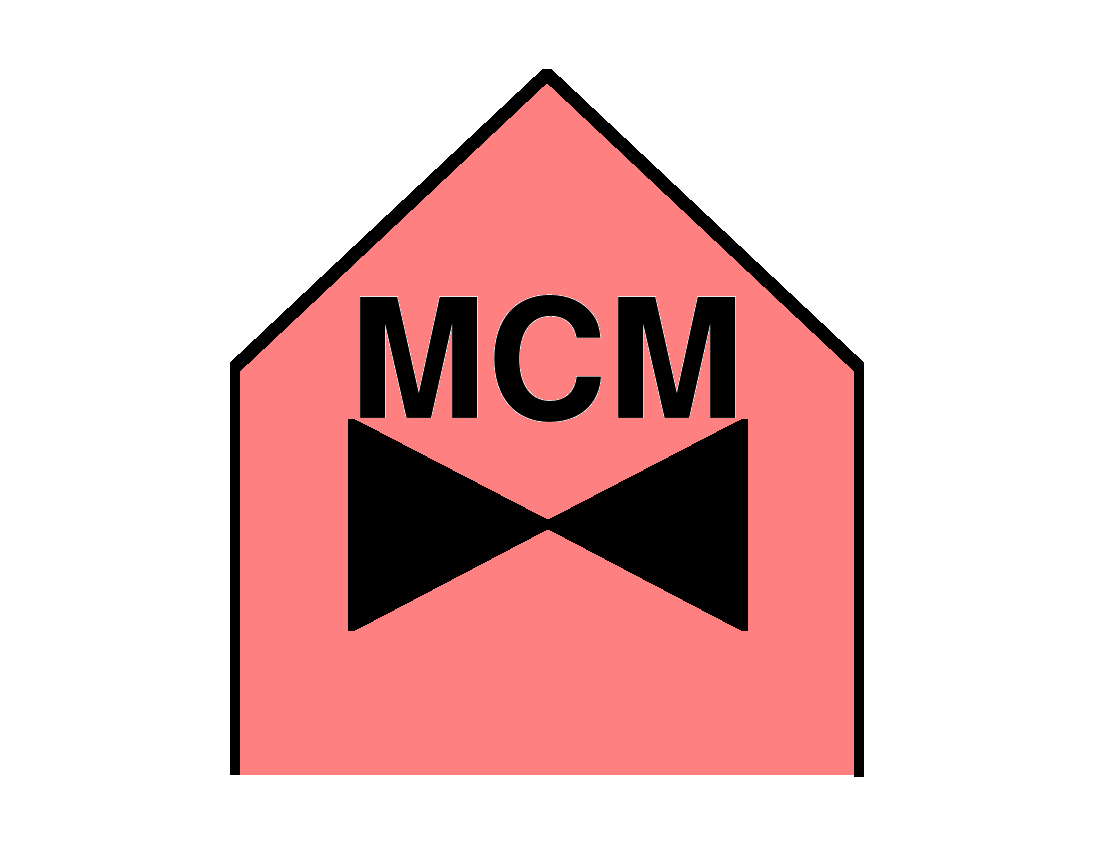

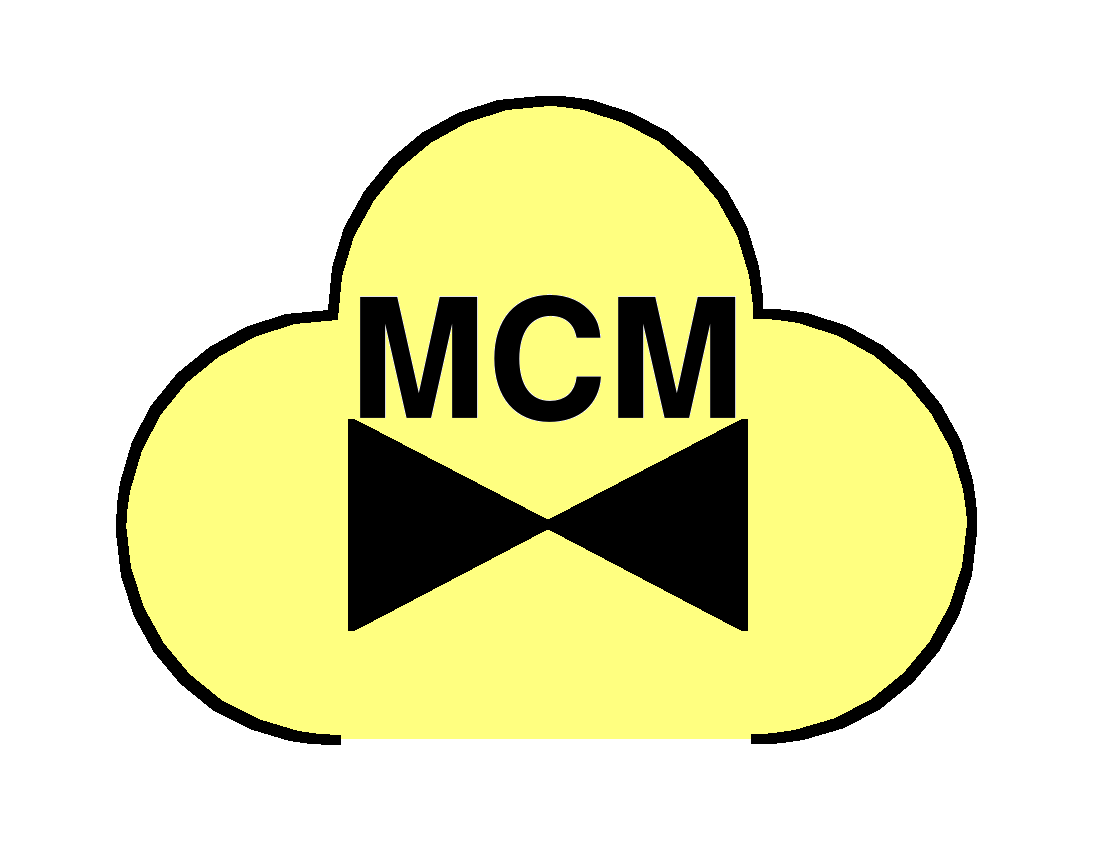

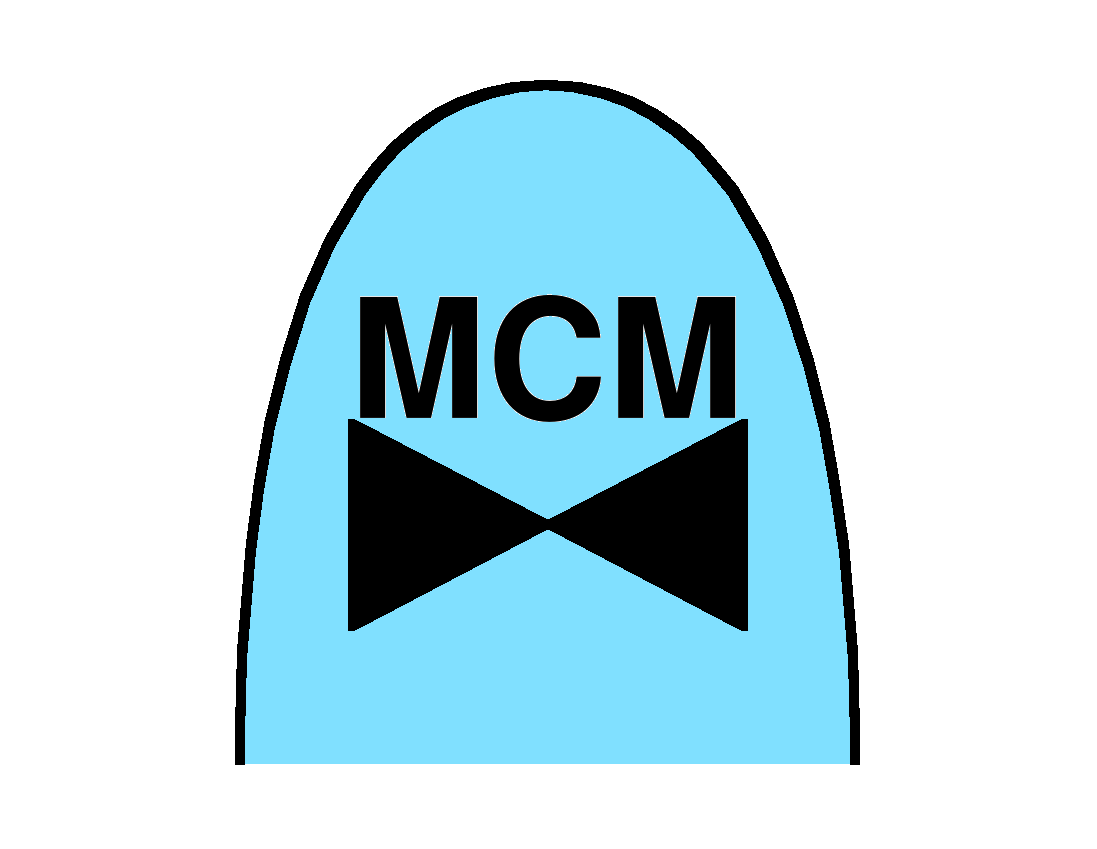

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC ROZMINOWANIA	1.X.2.1.2.4	F
			SUA*MHI---*****	SFA*MHI---*****	SNA*MHI---*****	SHA*MHI---*****

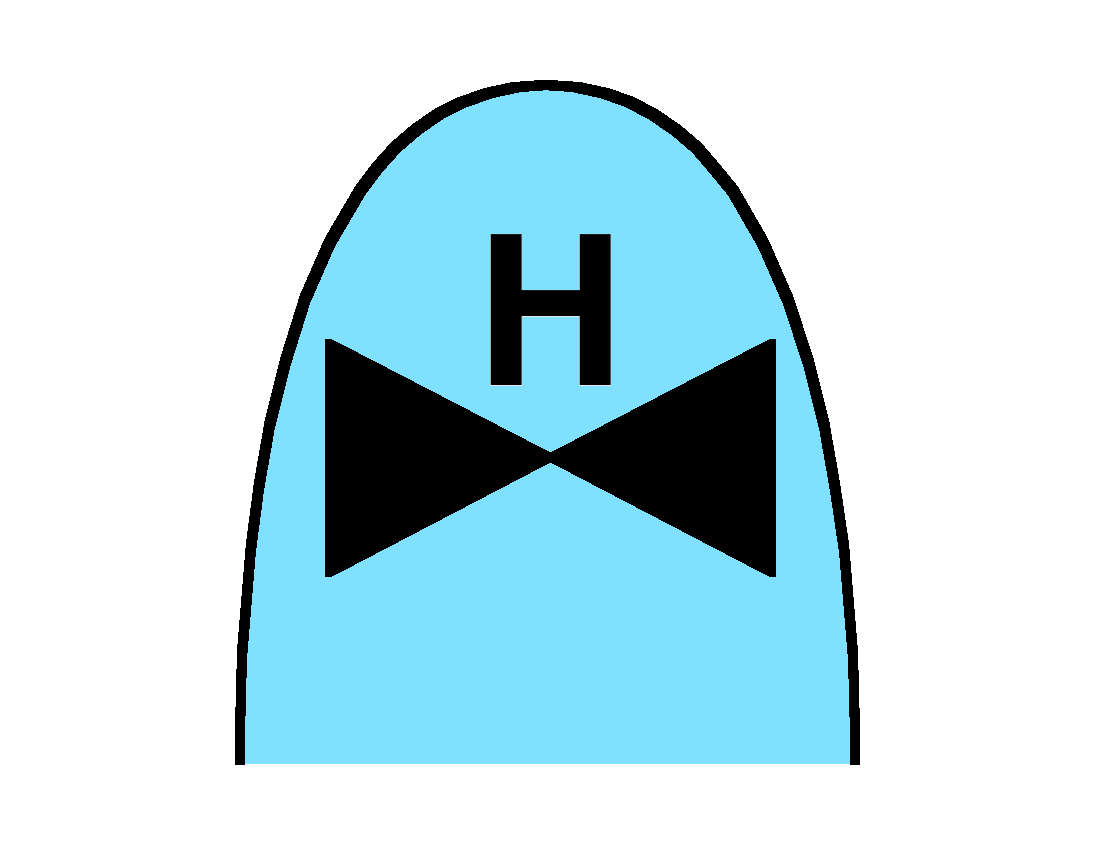

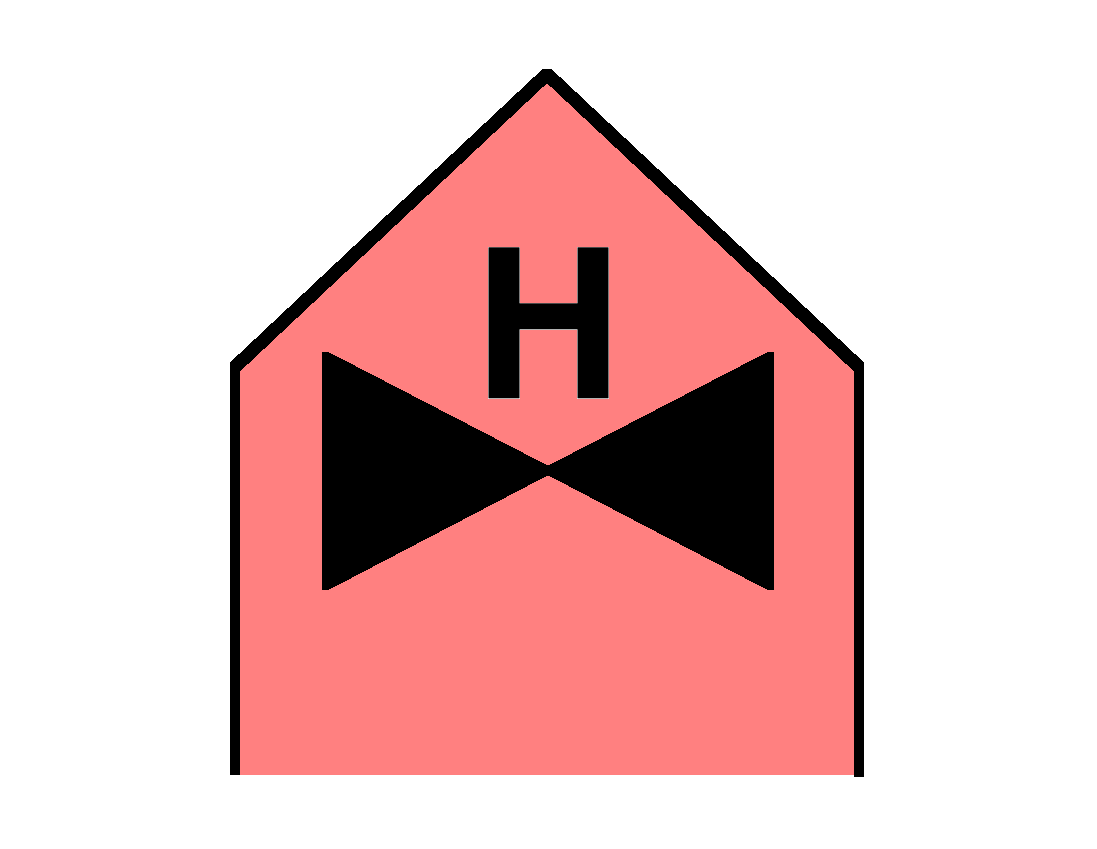

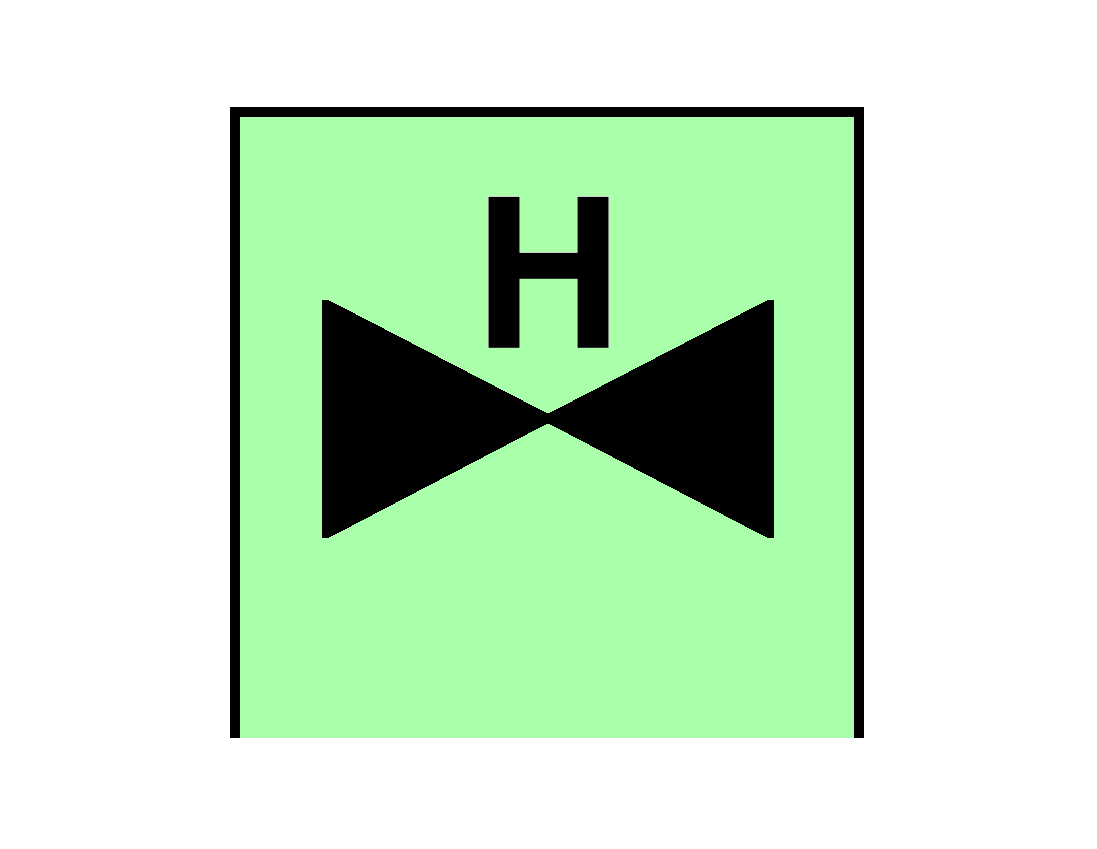

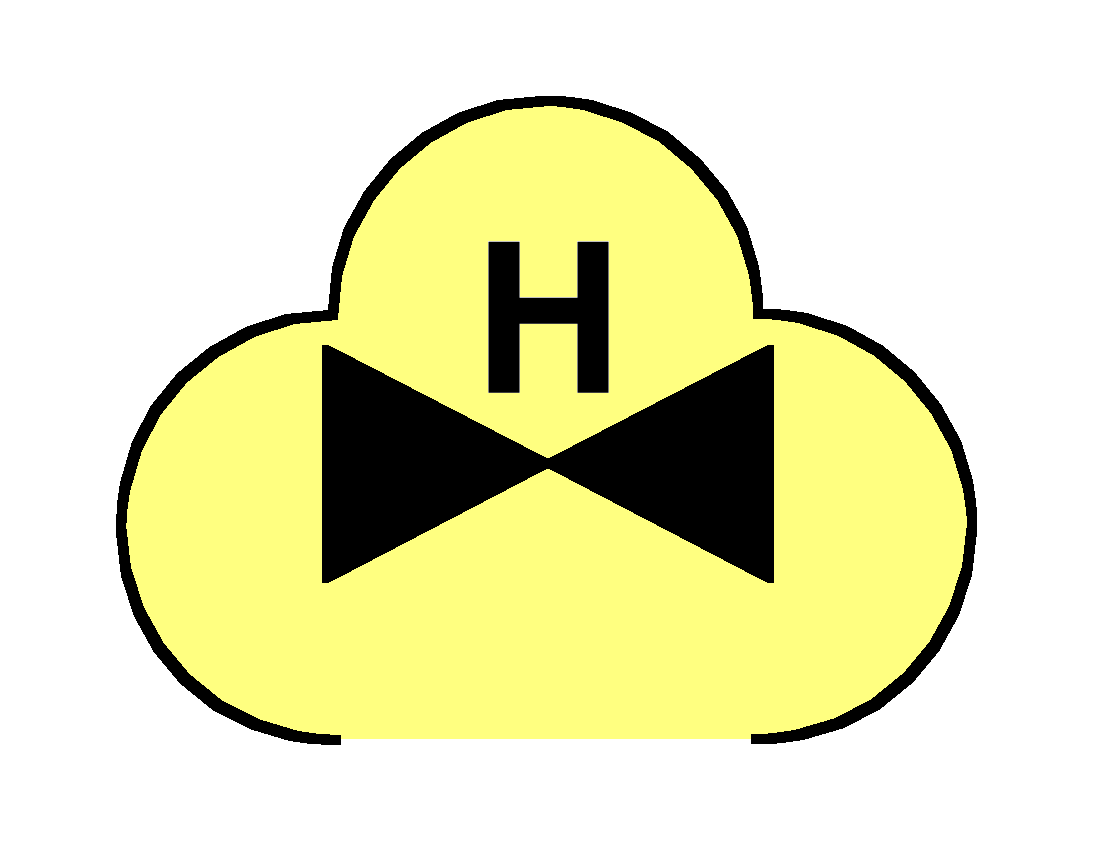

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC POSZUKIWAWCZO-RATOWNICZY (CSAR)	1.X.2.1.2.5	F
			SUA*MHH---*****	SFA*MHH---*****	SNA*MHH---*****	SHA*MHH---*****

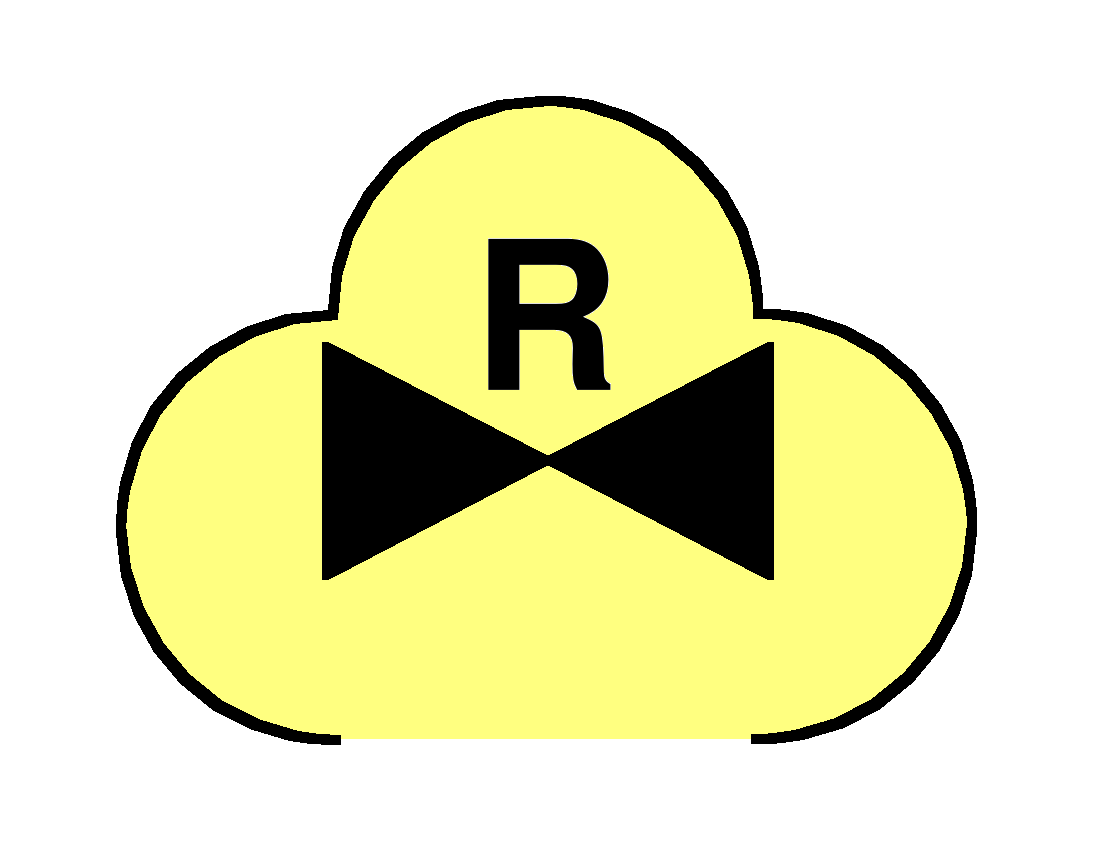

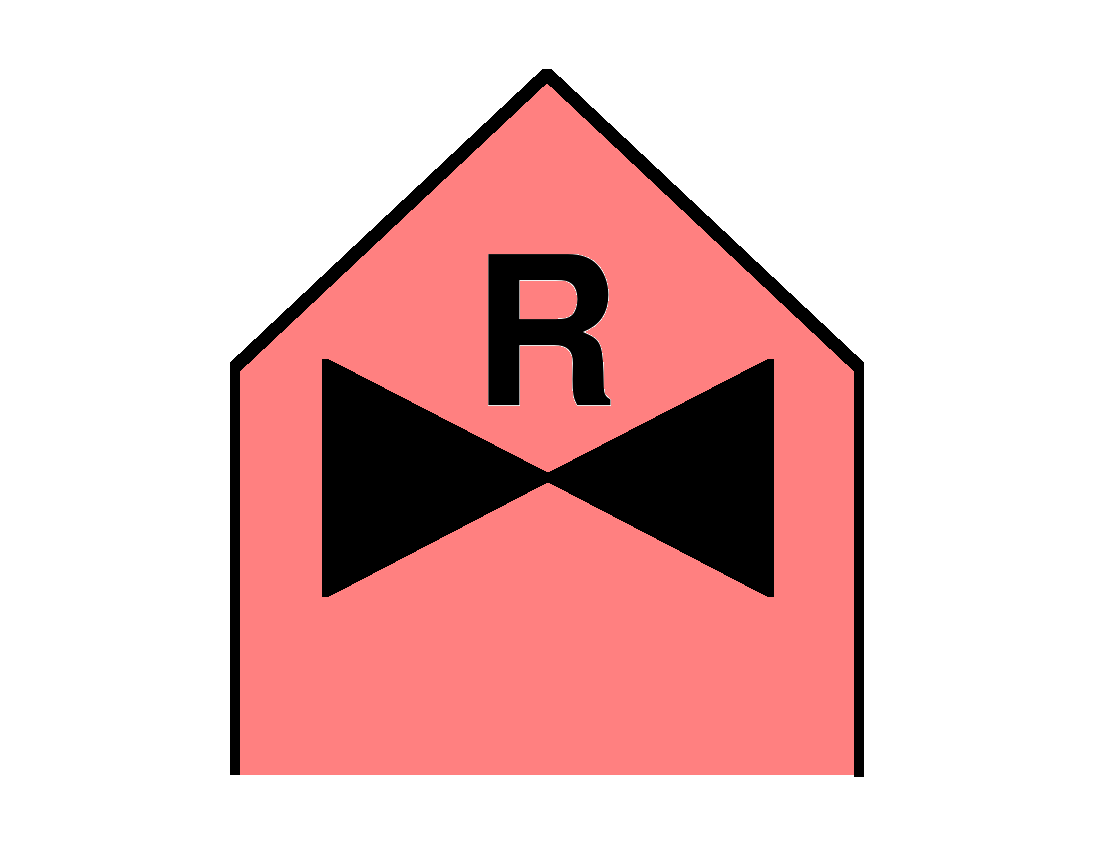

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC ROZPOZNAWCZY	1.X.2.1.2.6	F
			SUA*MHR---*****	SFA*MHR---*****	SNA*MHR---*****	SHA*MHR---*****
TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC RADIOLOKACYJNE WSKAZANIE CELU	1.X.2.1.2.6.1	F
			SUA*MHRR--*****	SFA*MHRR--*****	SNA*MHRR--*****	SHA*MHRR--*****

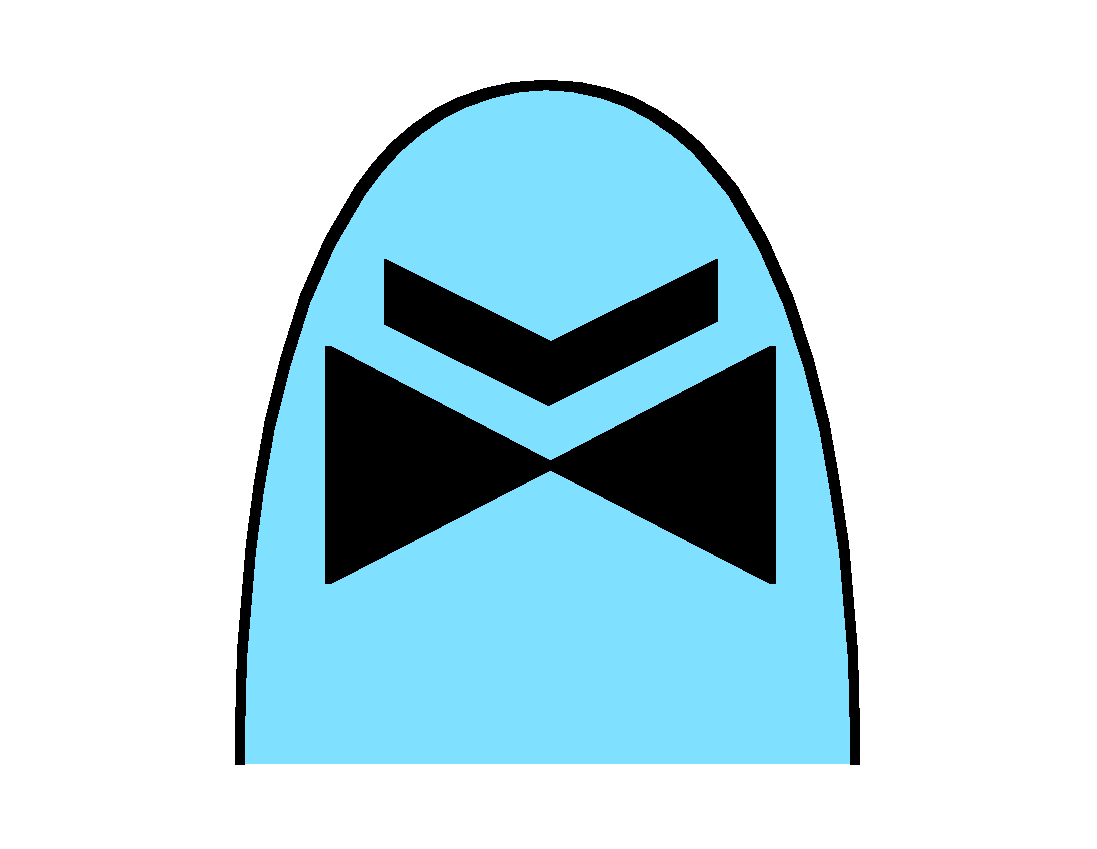

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC BEZPILOTOWY (RPV/UAV)	1.X.2.1.2.7	F
			SUA*MHQ---*****	SFA*MHQ---*****	SNA*MHQ---*****	SHA*MHQ---*****

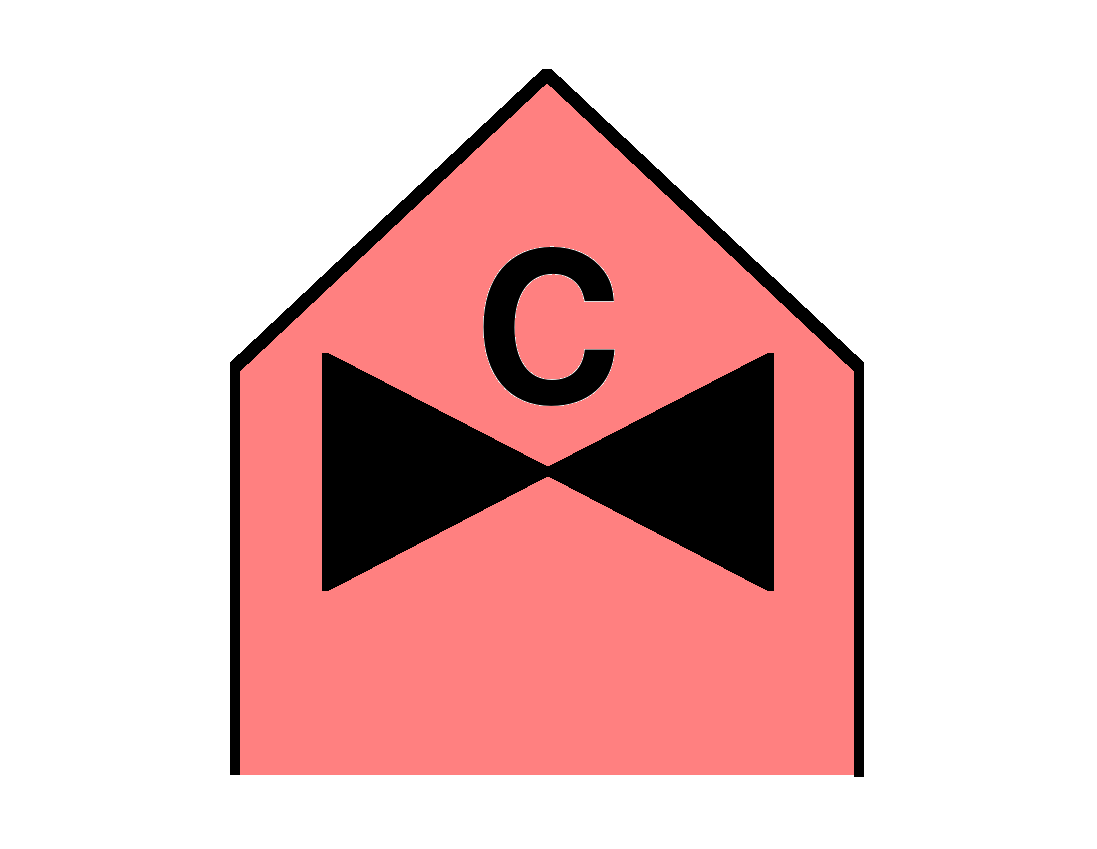

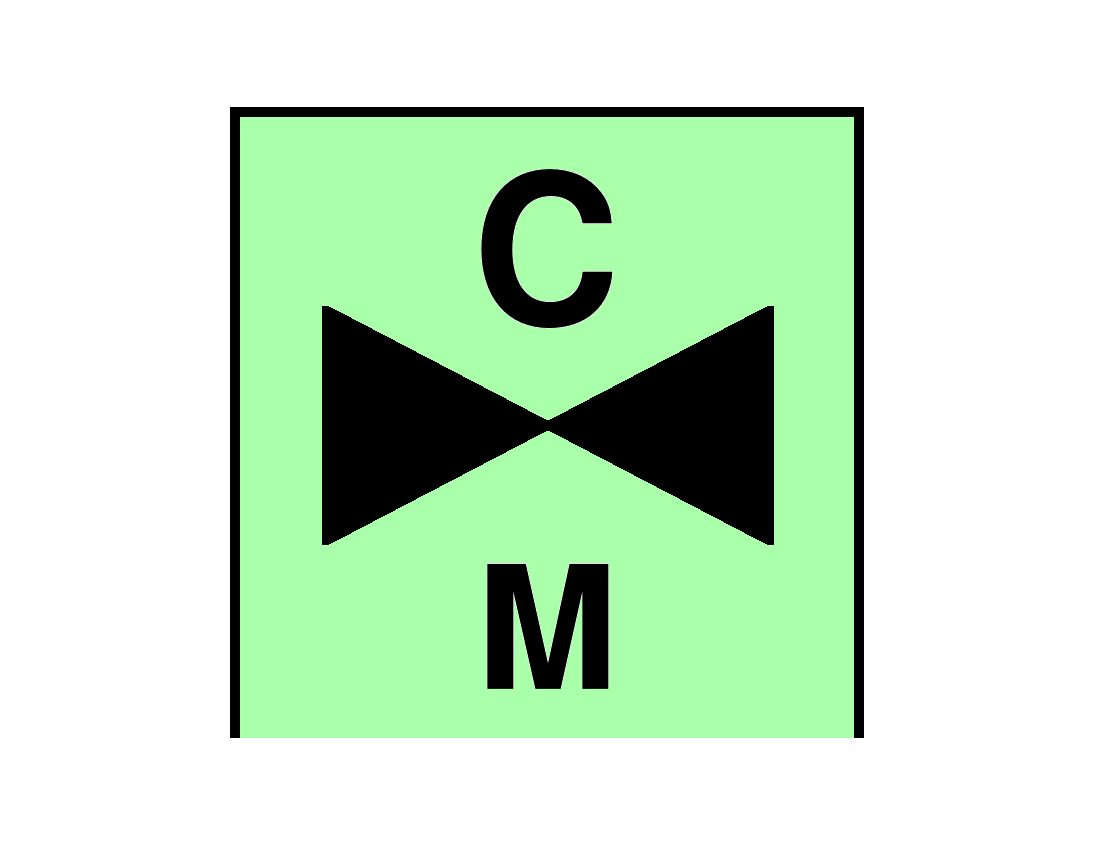

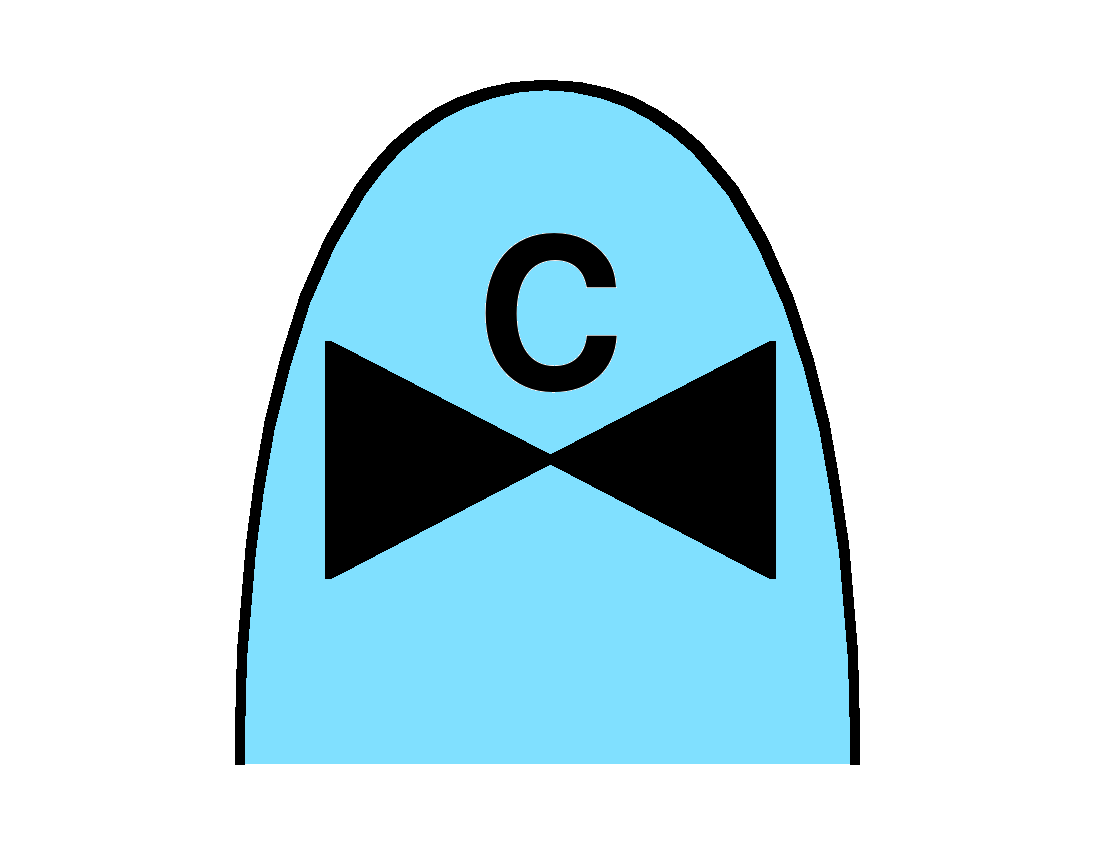

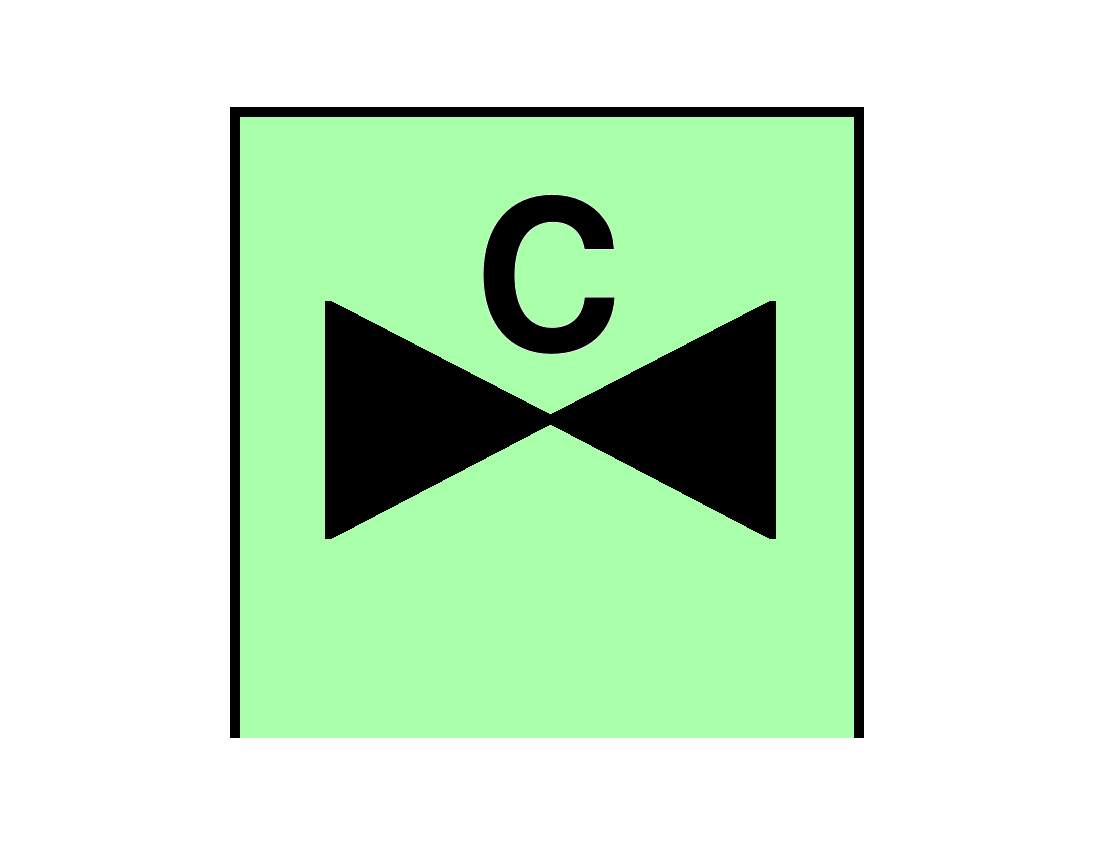

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC TRANSPORTOWY	1.X.2.1.2.8	F
			SUA*MHC---*****	SFA*MHC---*****	SNA*MHC---*****	SHA*MHC---*****

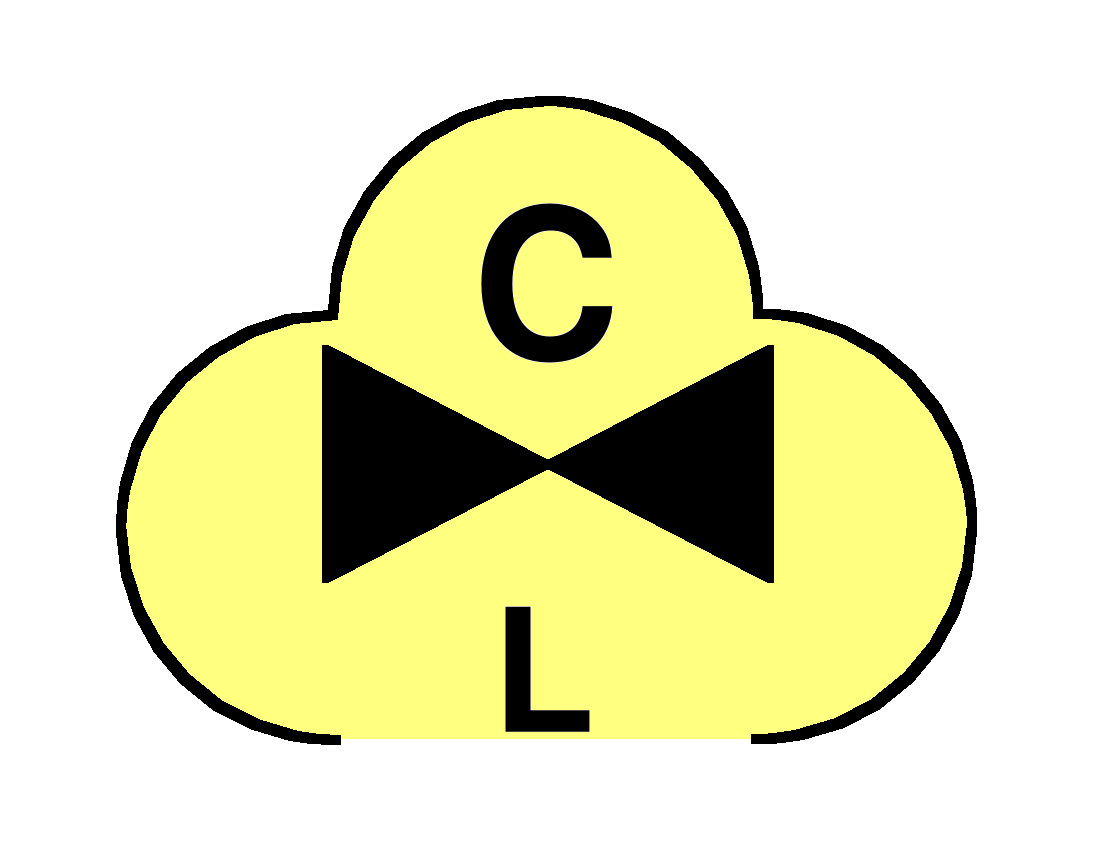

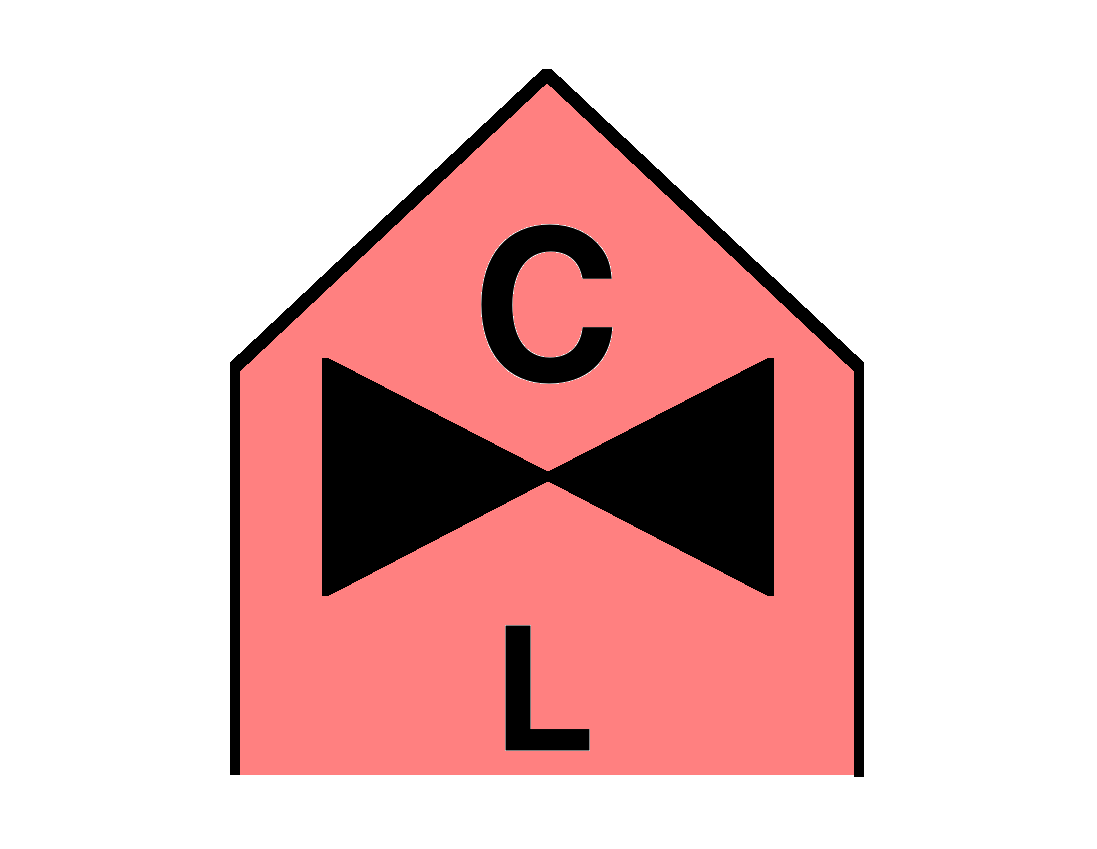

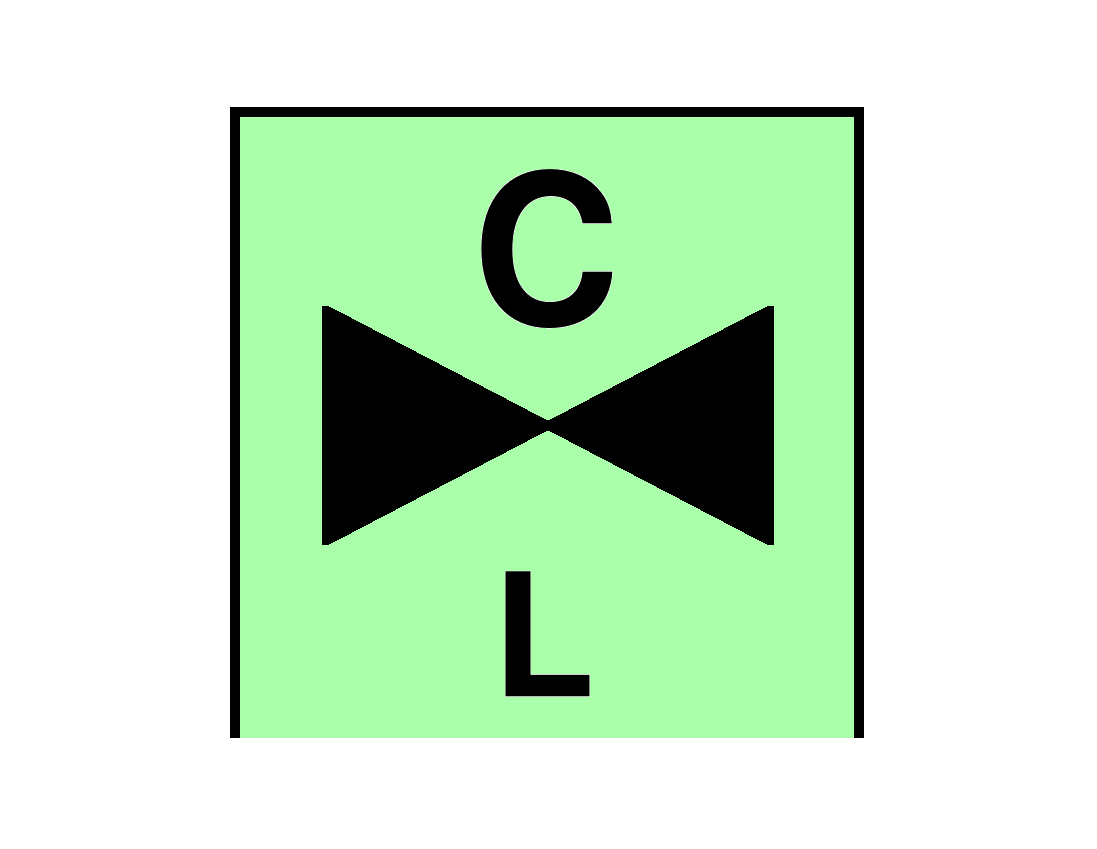

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC TRANSPORTOWY LEKKI	1.X.2.1.2.8.1	F
			SUA*MHCL--*****	SFA*MHCL--*****	SNA*MHCL--*****	SHA*MHCL--*****

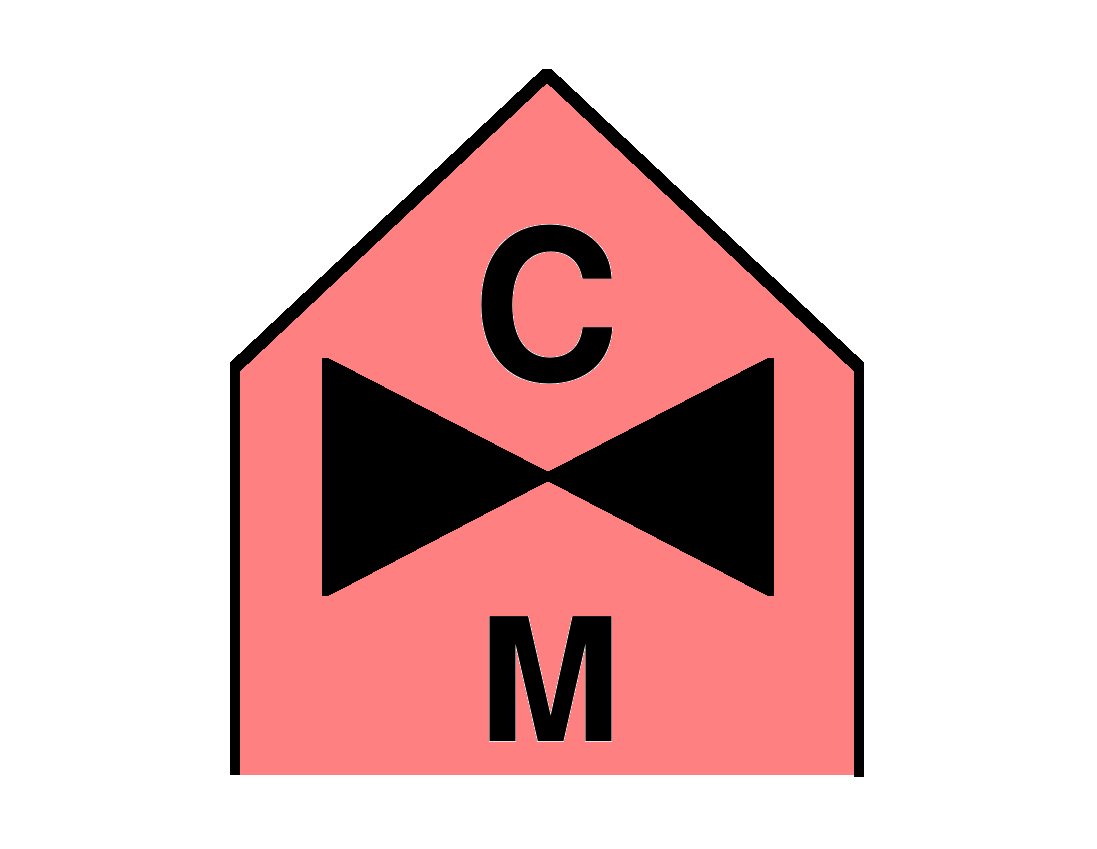

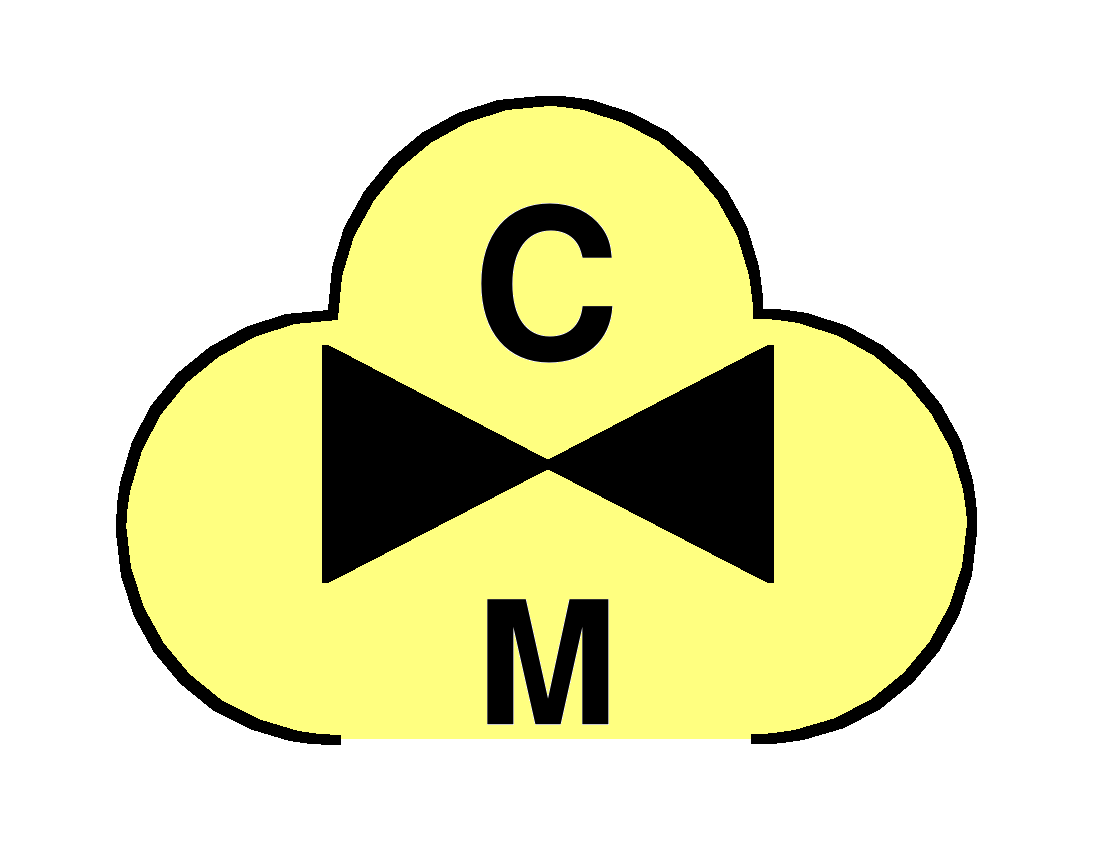

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC TRANSPORTOWY ŚREDNI	1.X.2.1.2.8.2	F
			SUA*MHCM--*****	SFA*MHCM--*****	SNA*MHCM--*****	SHA*MHCM--*****

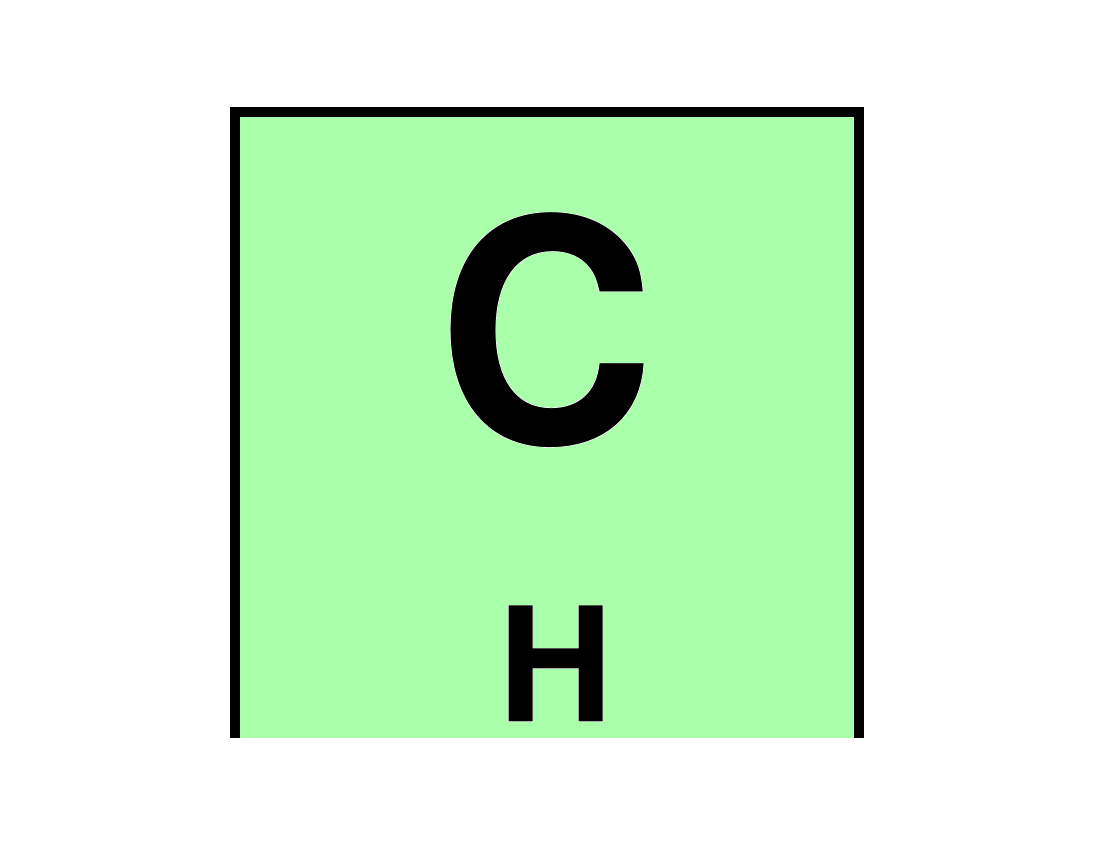

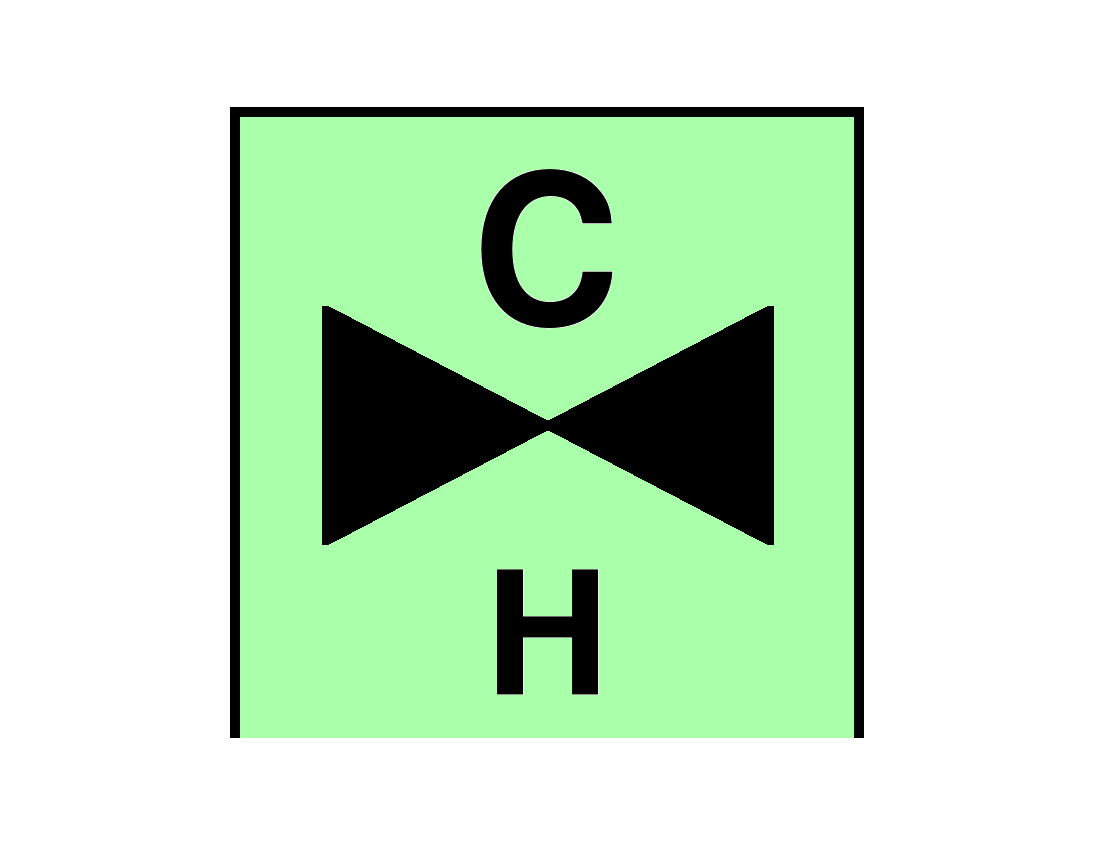

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC TRANSPORTOWY CIĘZKI	1.X.2.1.2.8.3	F
			SUA*MHCH--*****	SFA*MHCH--*****	SNA*MHCH--*****	SHA*MHCH--*****

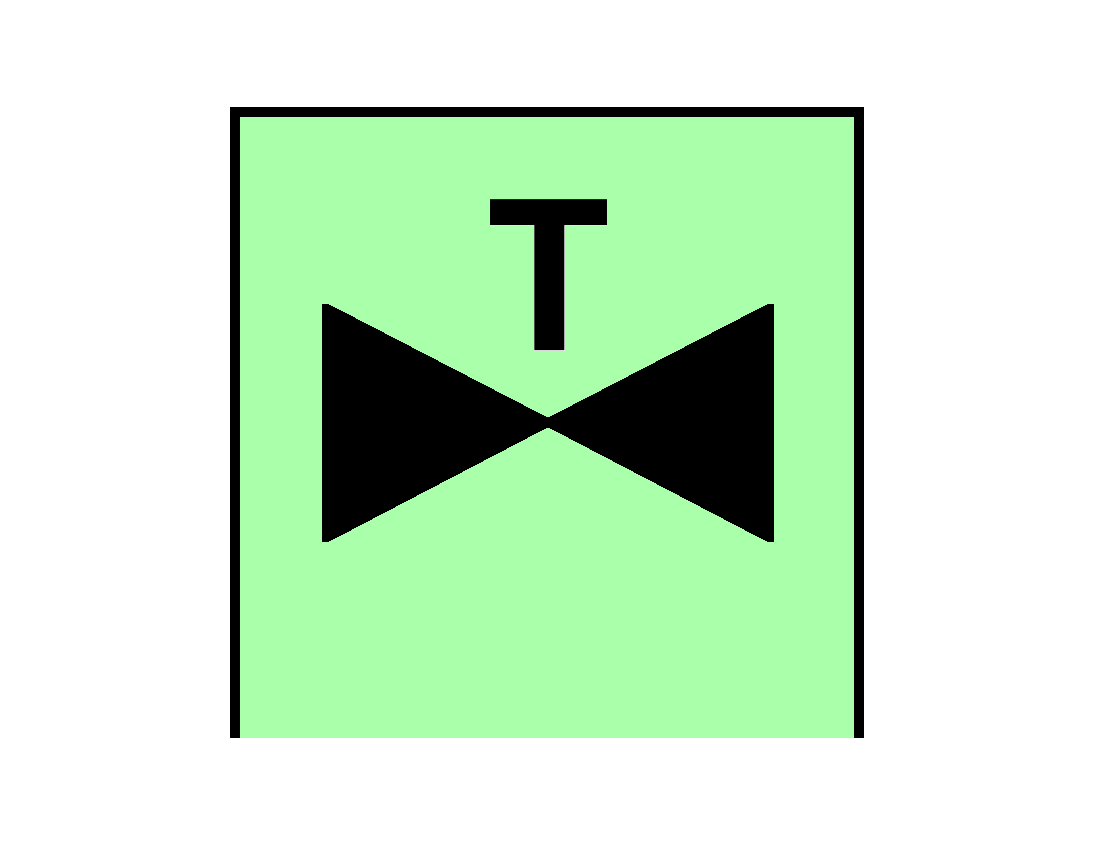

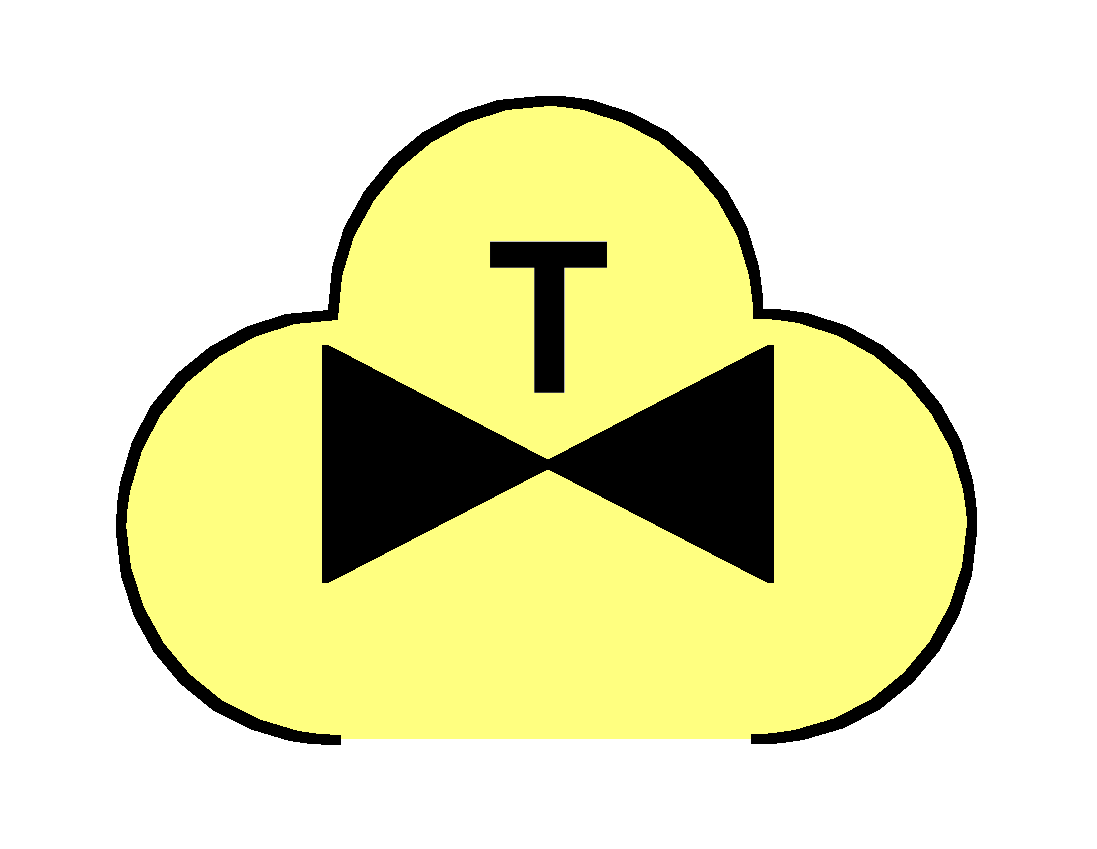

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC SZKOLNY	1.X.2.1.2.9	F
			SUA*MHT---*****	SFA*MHT---*****	SNA*MHT---*****	SHA*MHT---*****

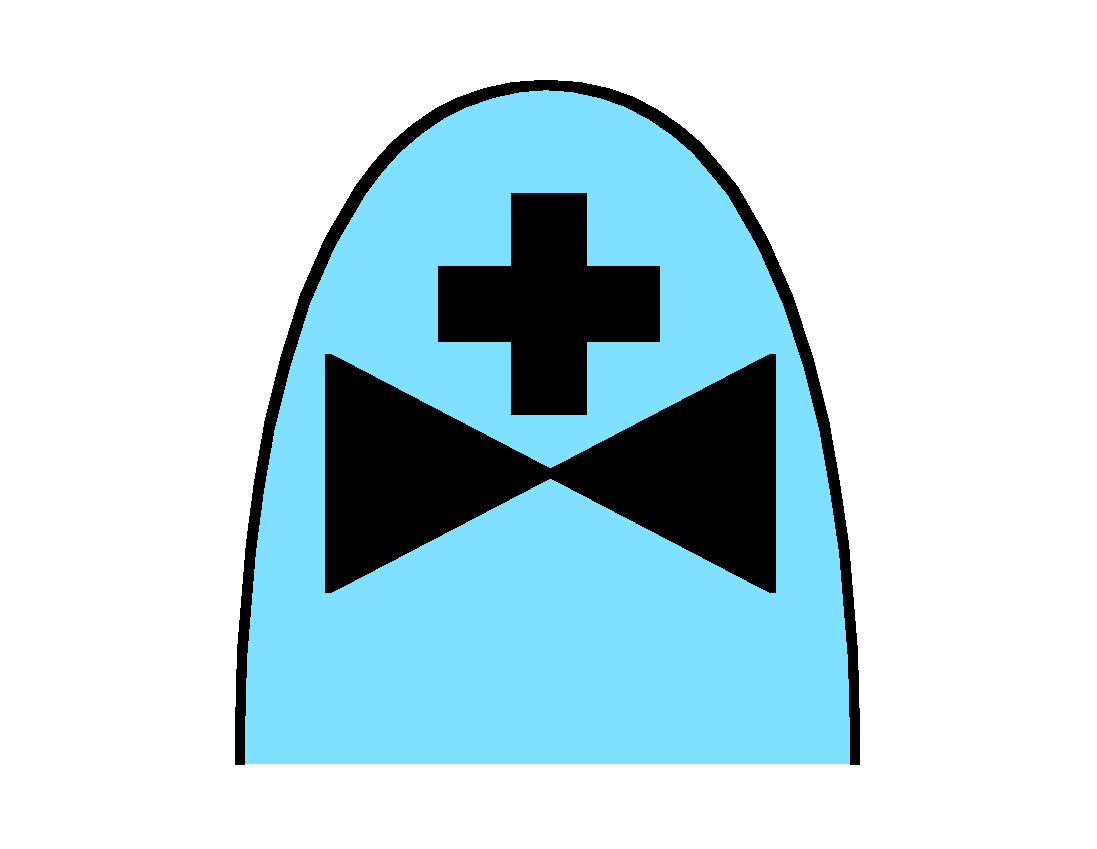

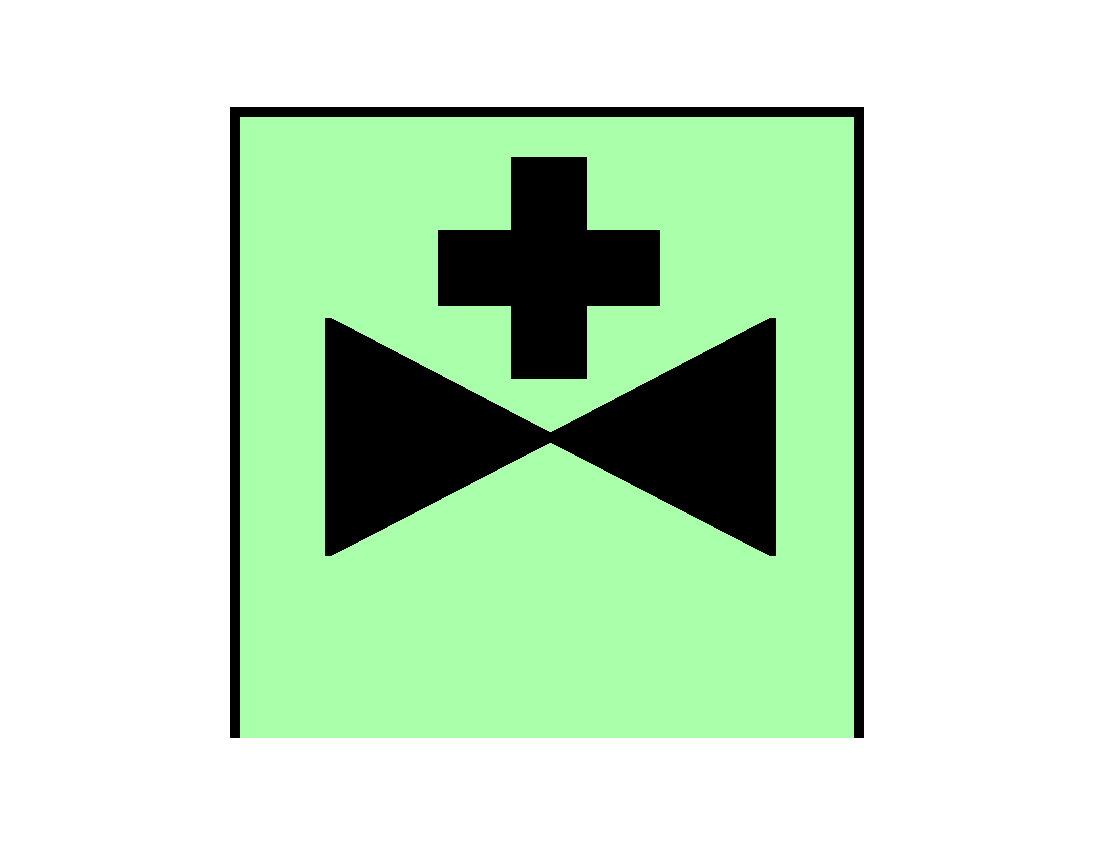

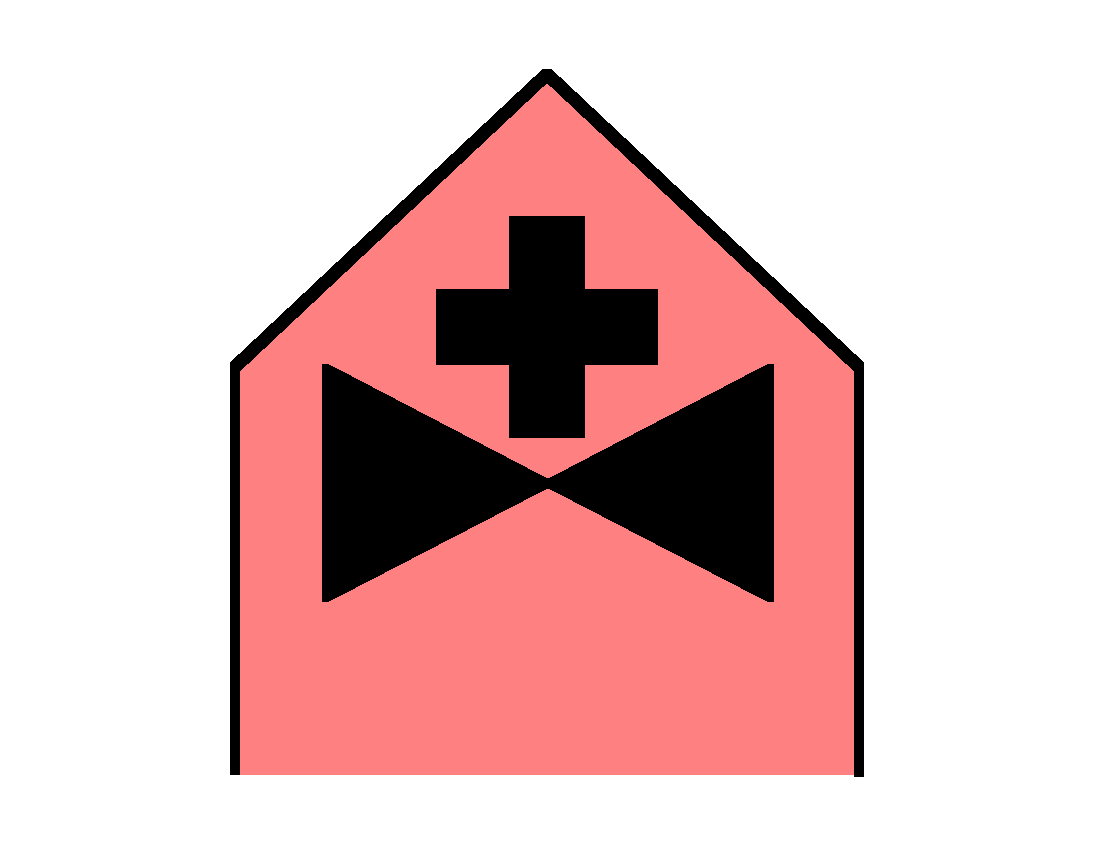

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC EWAKUACJI MEDYCZNEJ (MEDEVAC)	1.X.2.1.2.10	F
			SUA*MHO---*****	SFA*MHO---*****	SNA*MHO---*****	SHA*MHO---*****

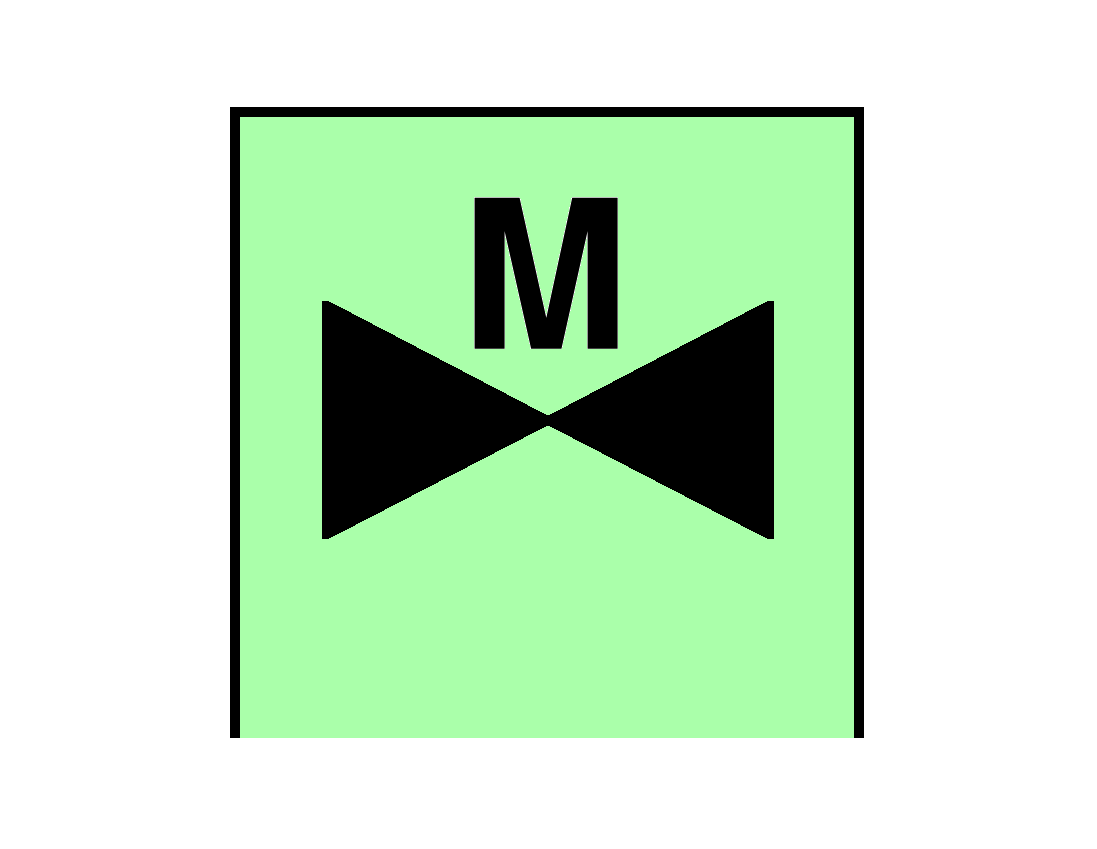

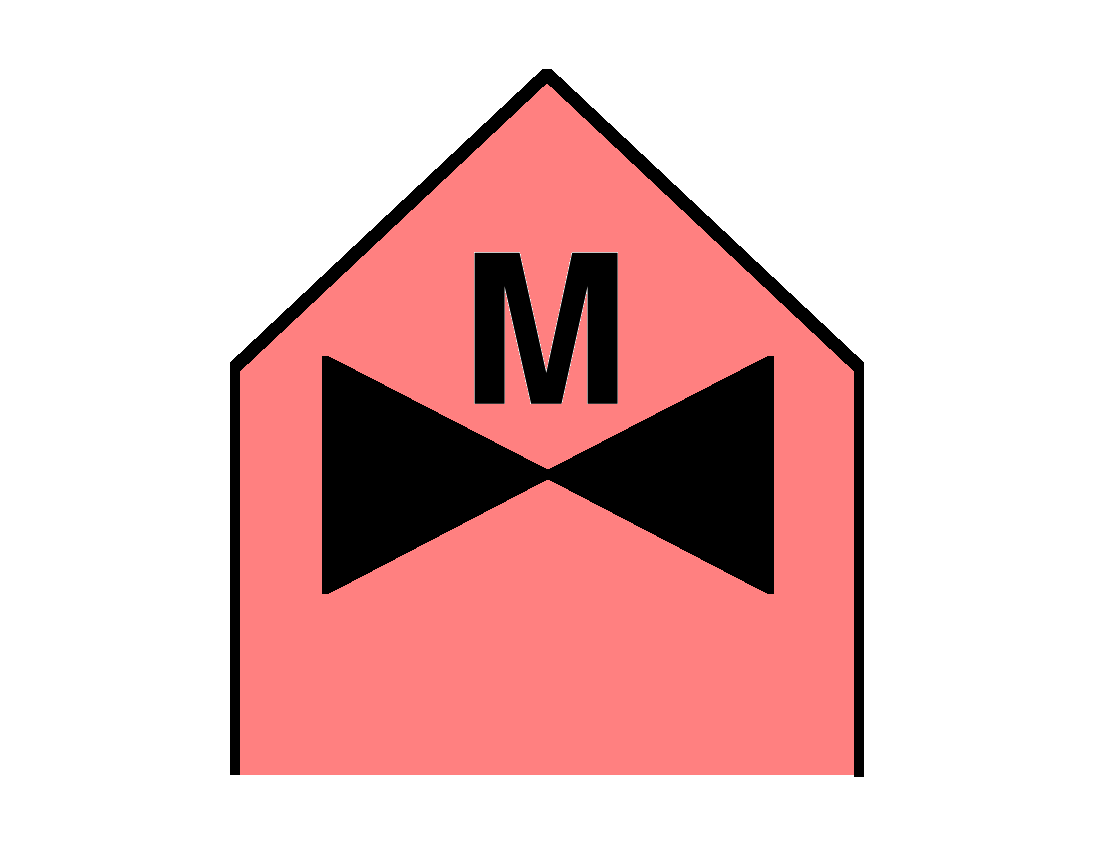

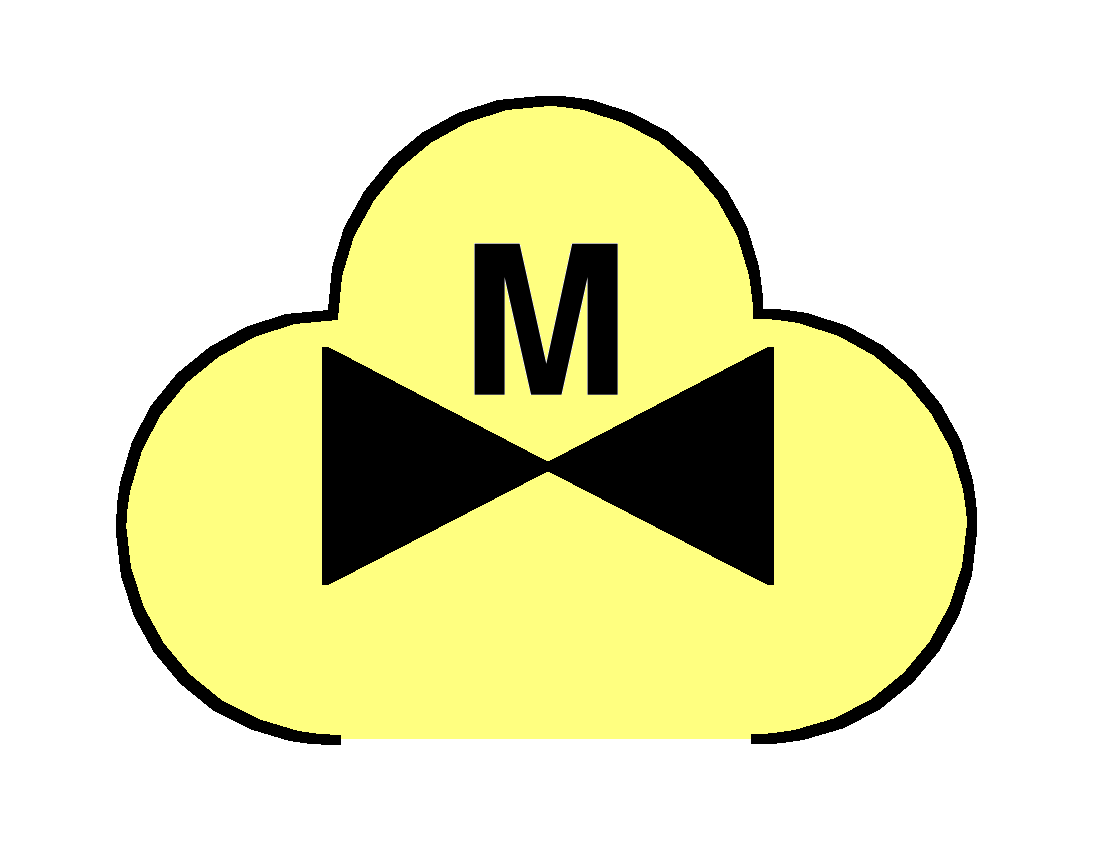

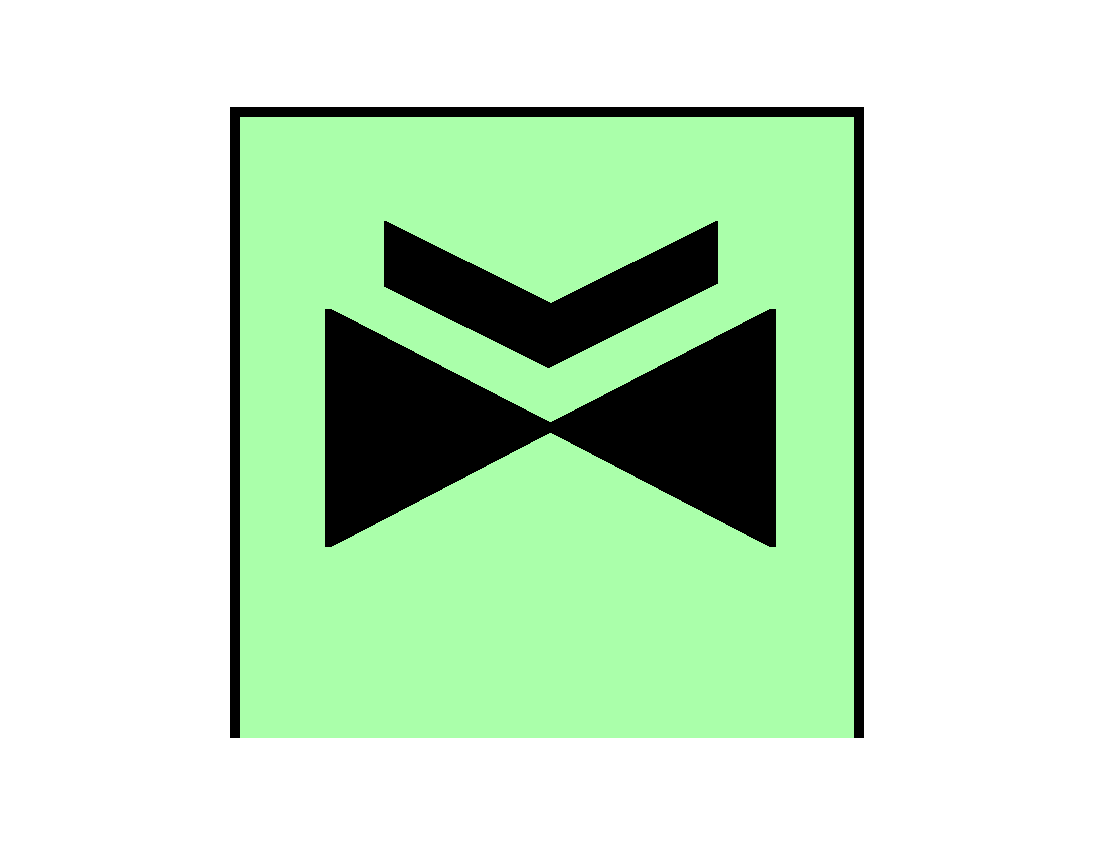

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC SIŁ SPECJALNYCH (SOF)	1.X.2.1.2.11	F
			SUA*MHM---*****	SFA*MHM---*****	SNA*MHM---*****	SHA*MHM---*****

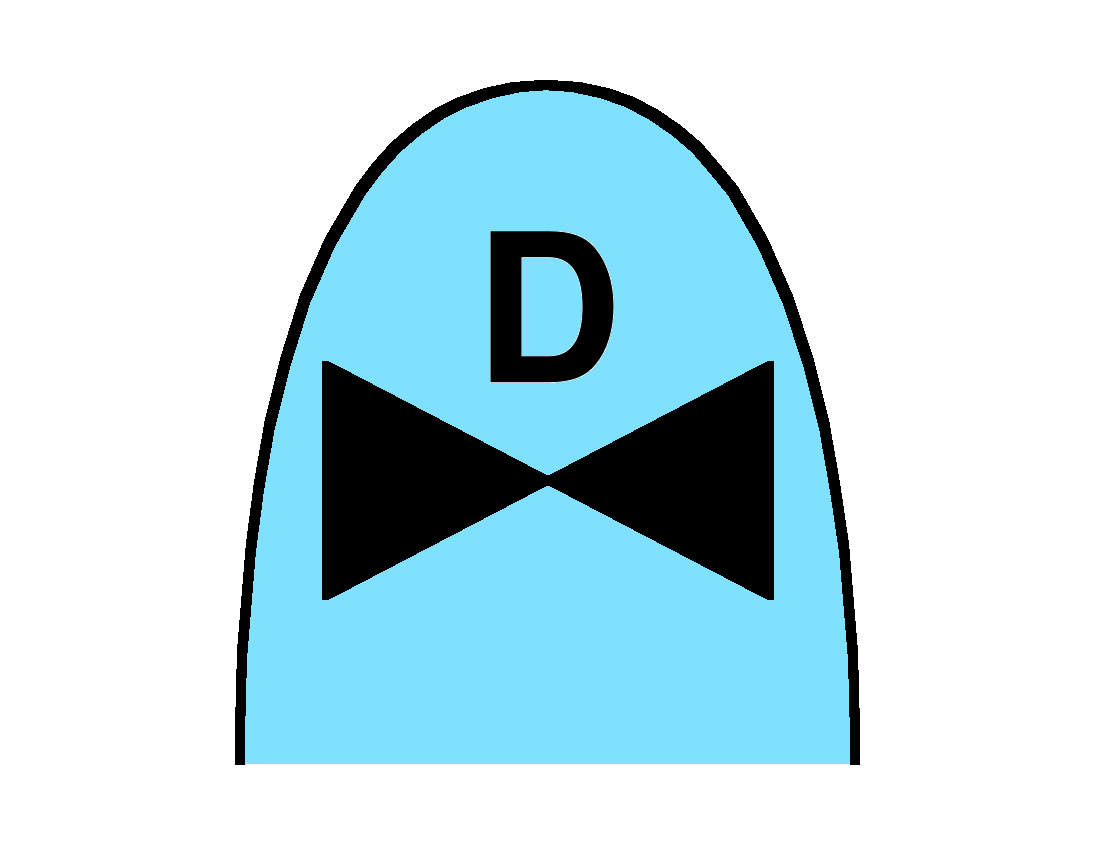

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC POWIETRZNE STANOWISKO DOWODZENIA (C2)	1.X.2.1.2.12	F
			SUA*MHD---*****	SFA*MHD---*****	SNA*MHD---*****	SHA*MHD---*****

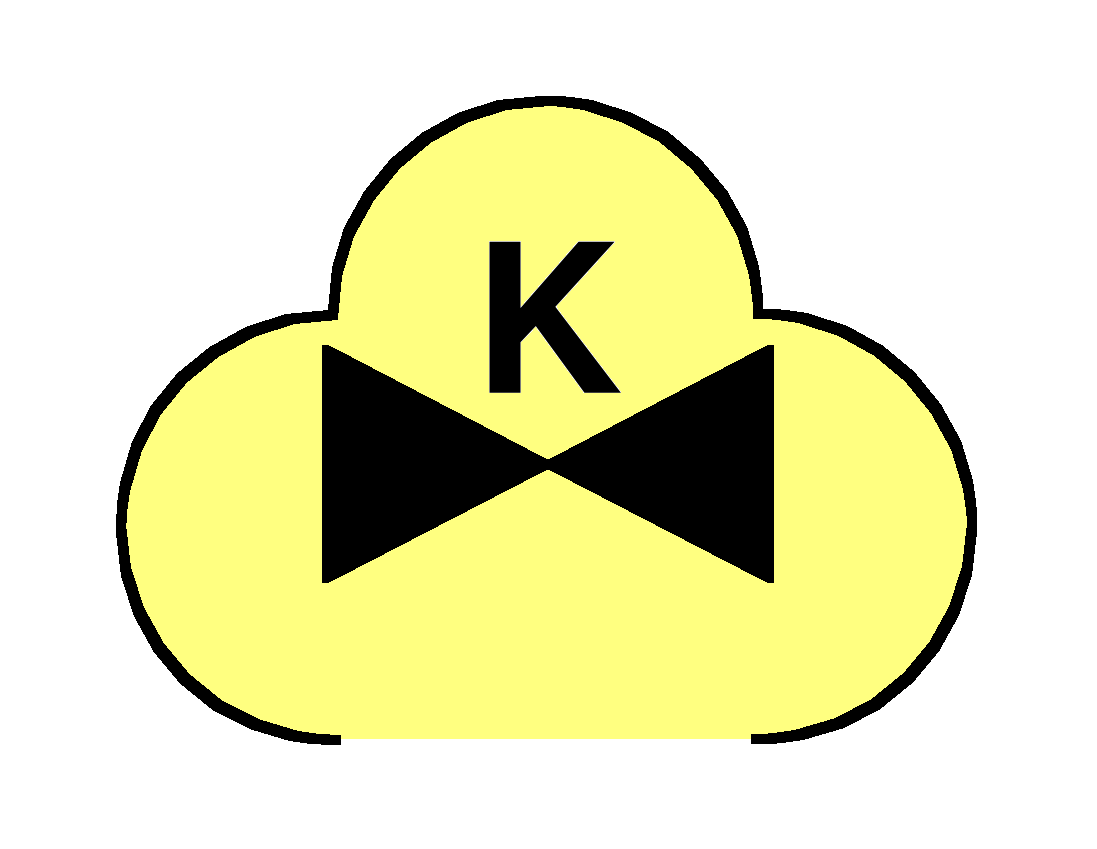

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC LATAJĄCA CYSTERNA	1.X.2.1.2.13	F
			SUA*MHK---*****	SFA*MHK---*****	SNA*MHK---*****	SHA*MHK---*****

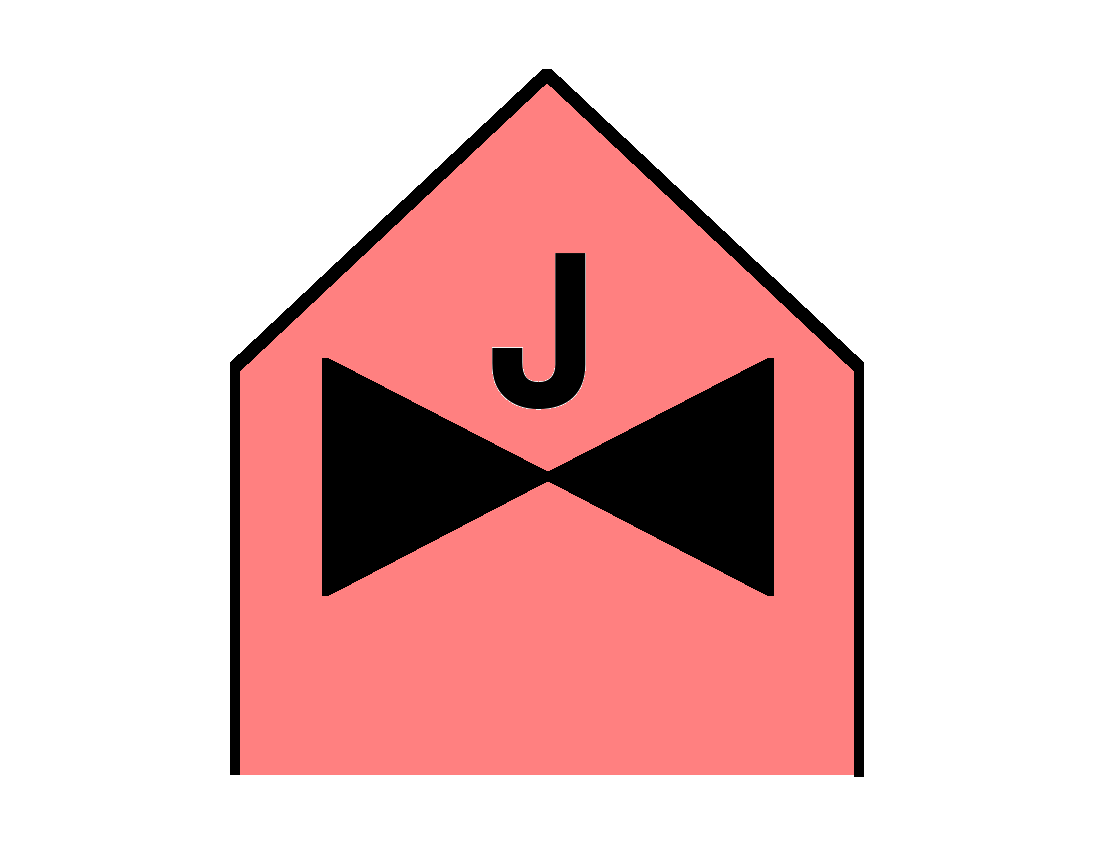

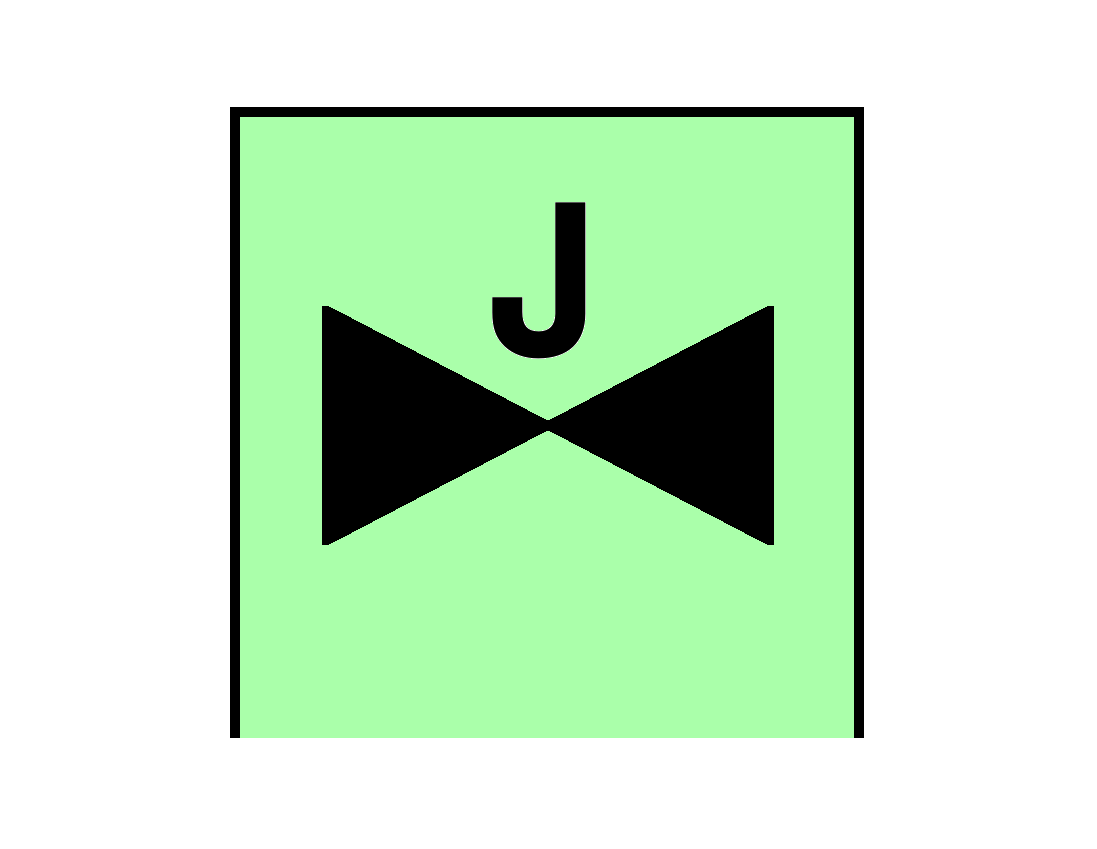

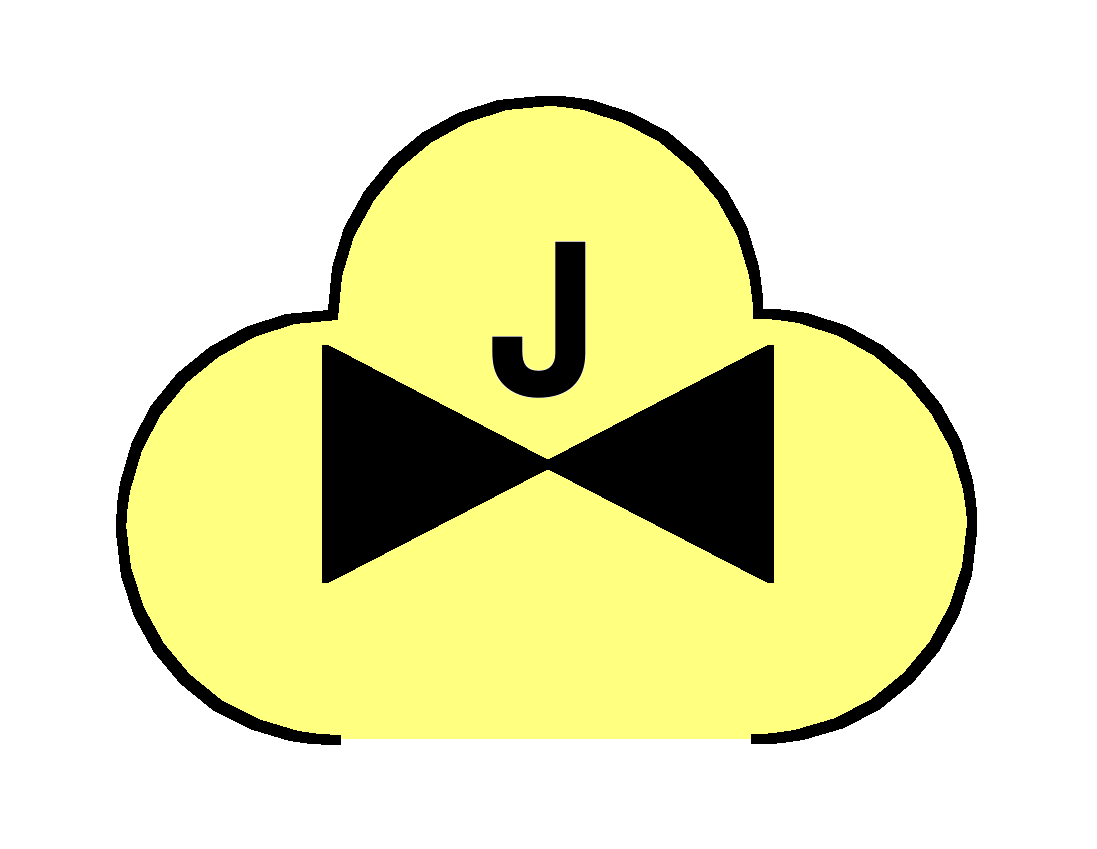

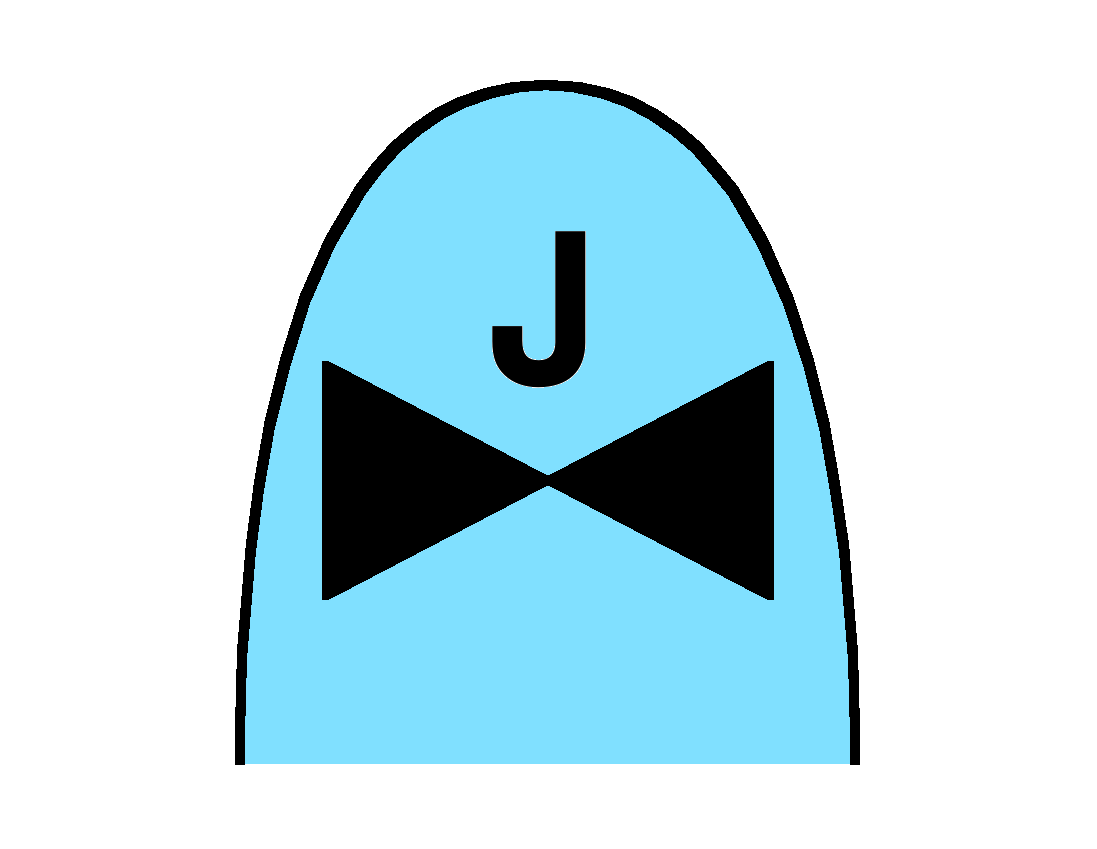

TRASA POWIETRZNA WOJSKOWA ŚMIGŁOWIEC PRZECIWDZIAŁANIA R / ELEKTRONICZNEGO (ZAKŁÓCANIE)	1.X.2.1.2.14	F
			SUA*MHJ---*****	SFA*MHJ---*****	SNA*MHJ---*****	SHA*MHJ---*****

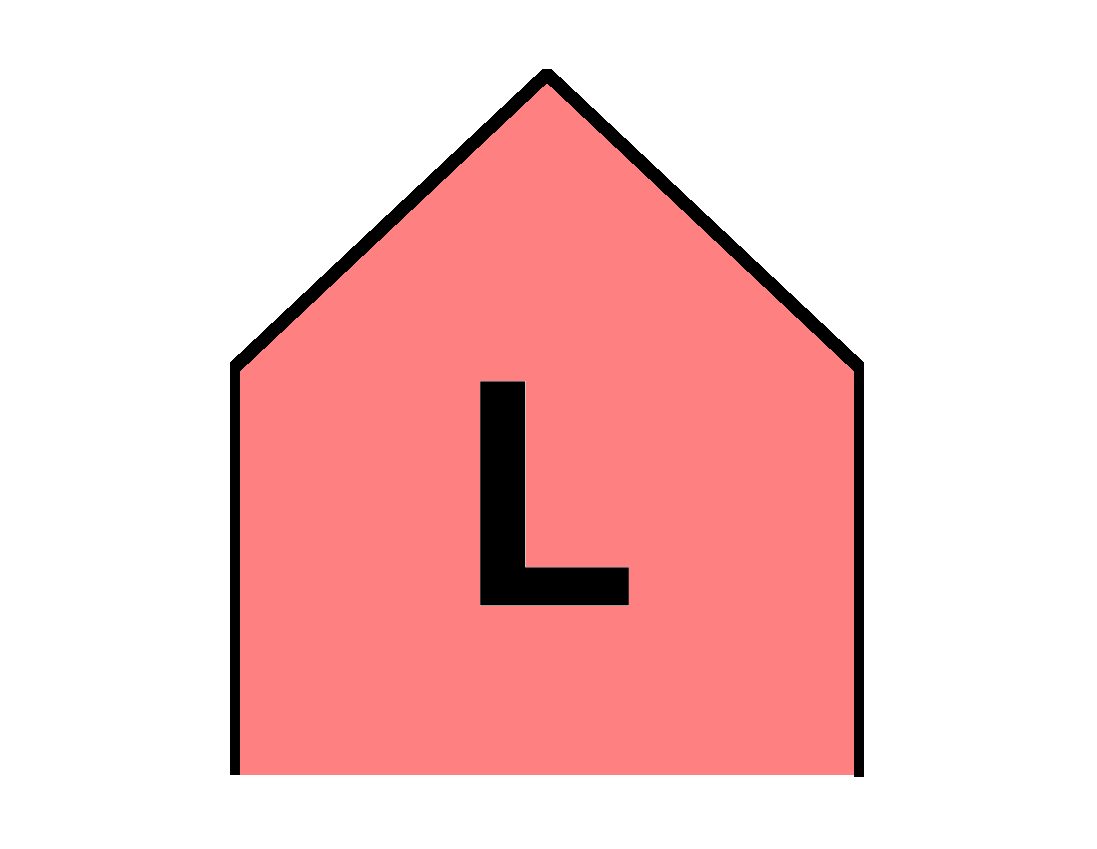

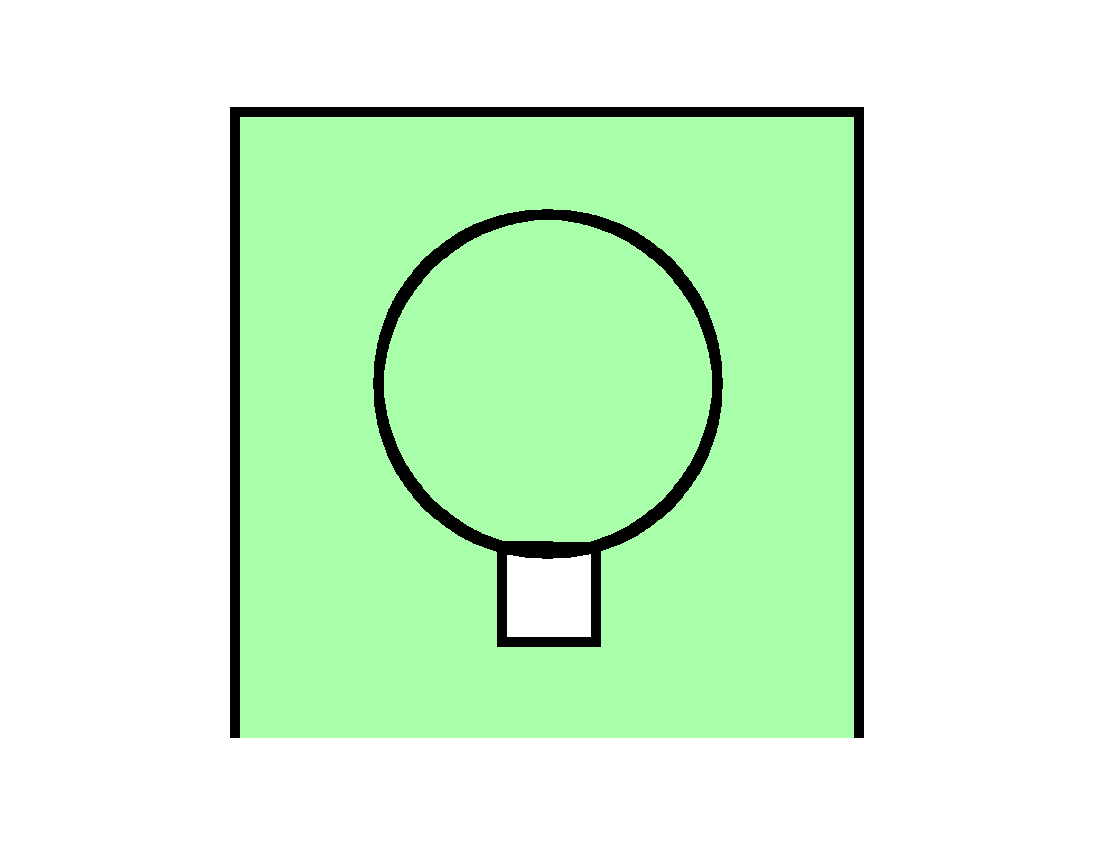

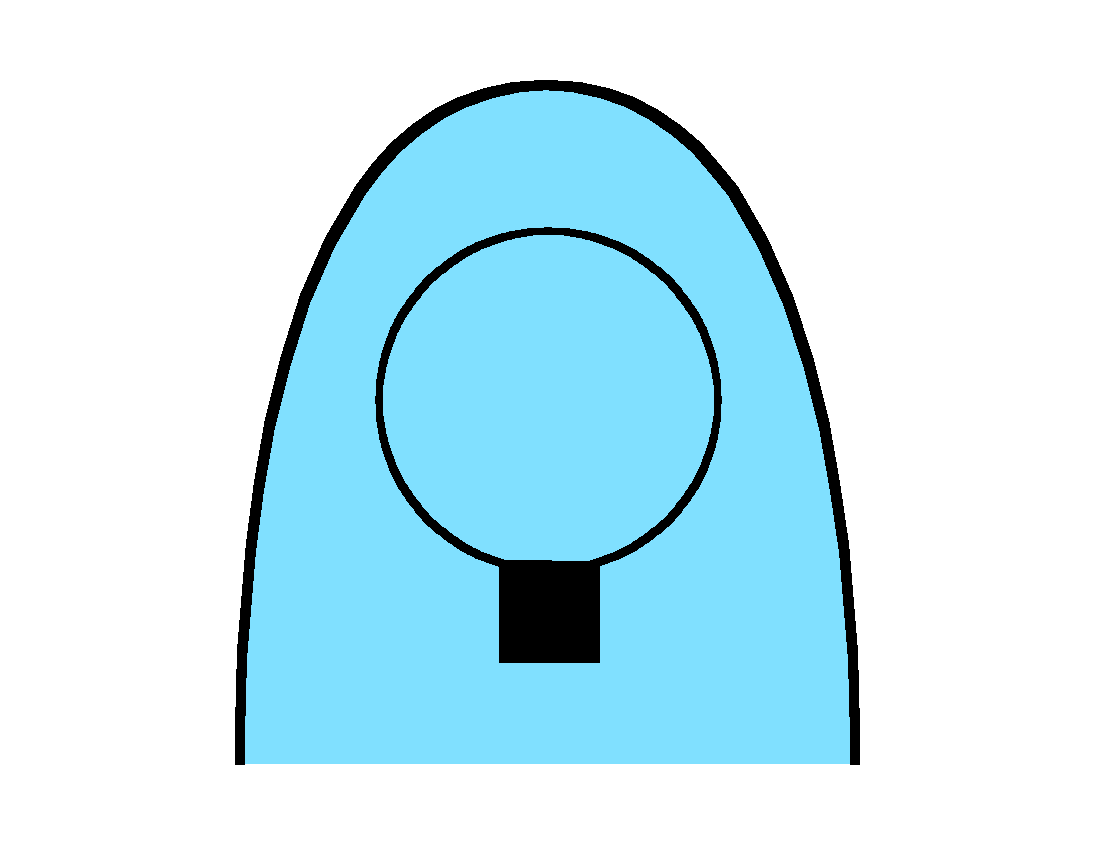

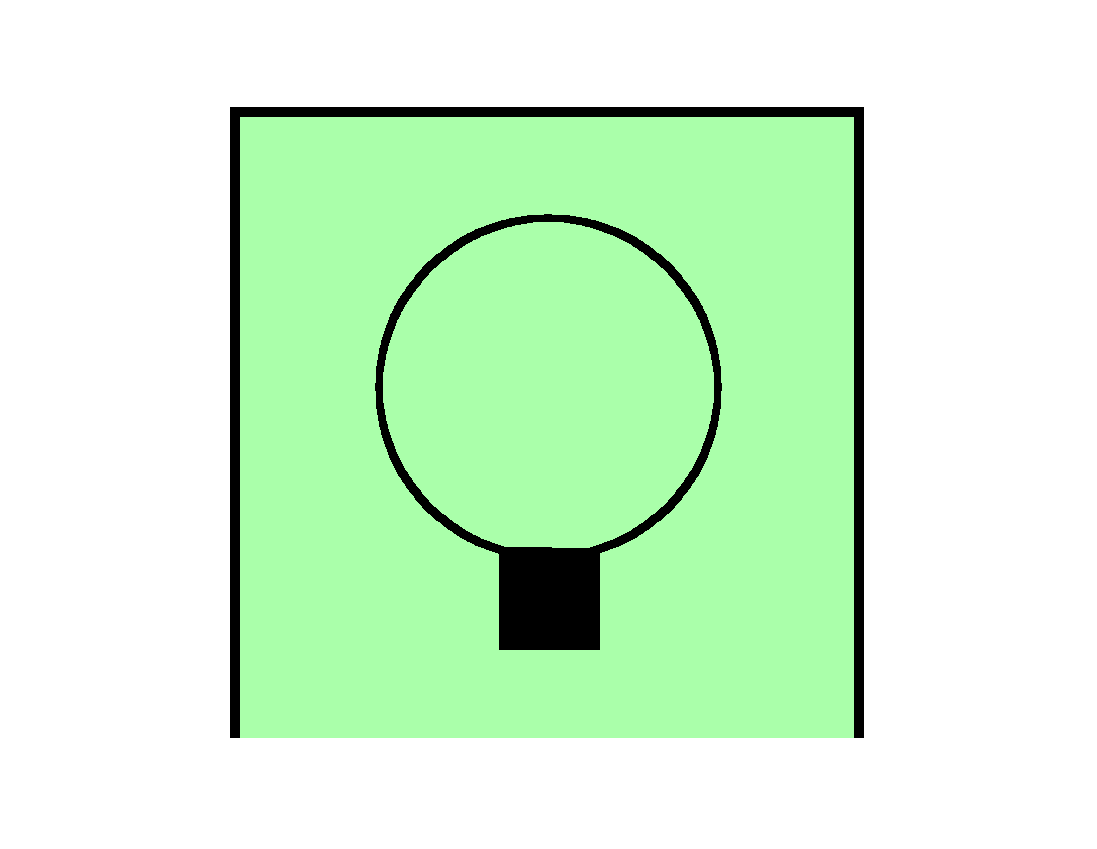

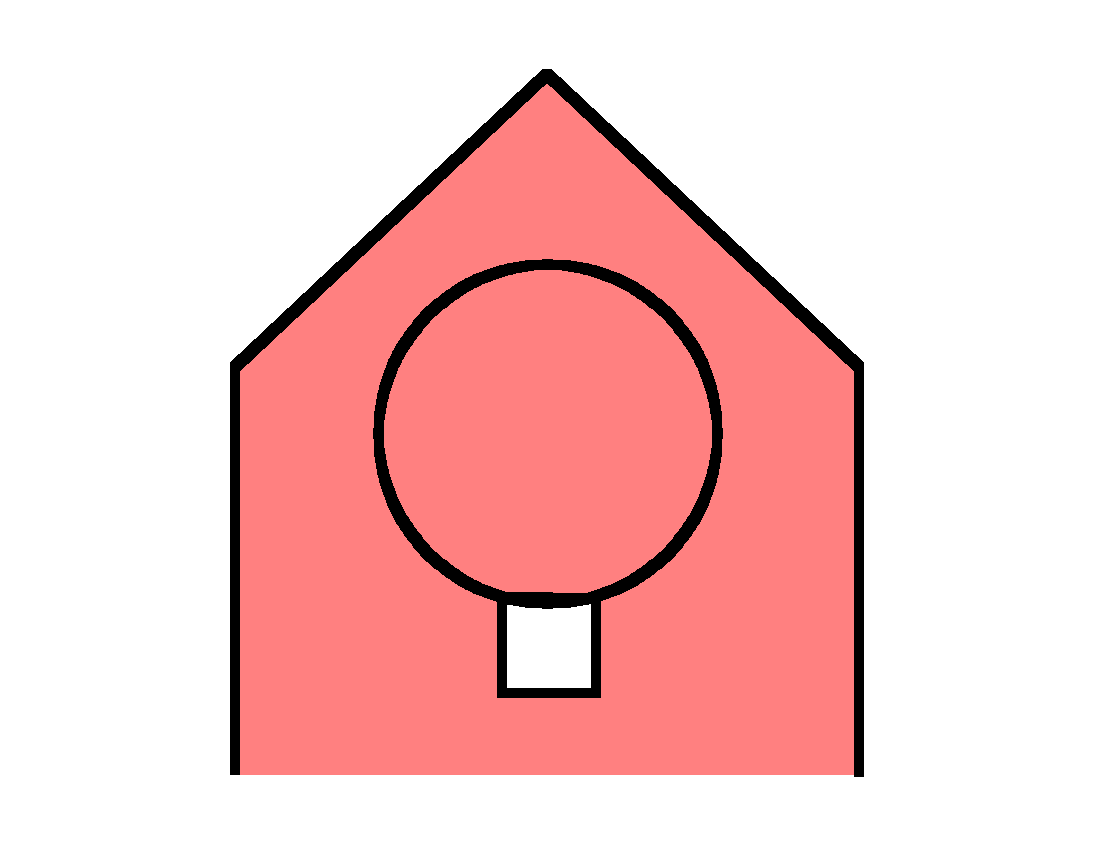

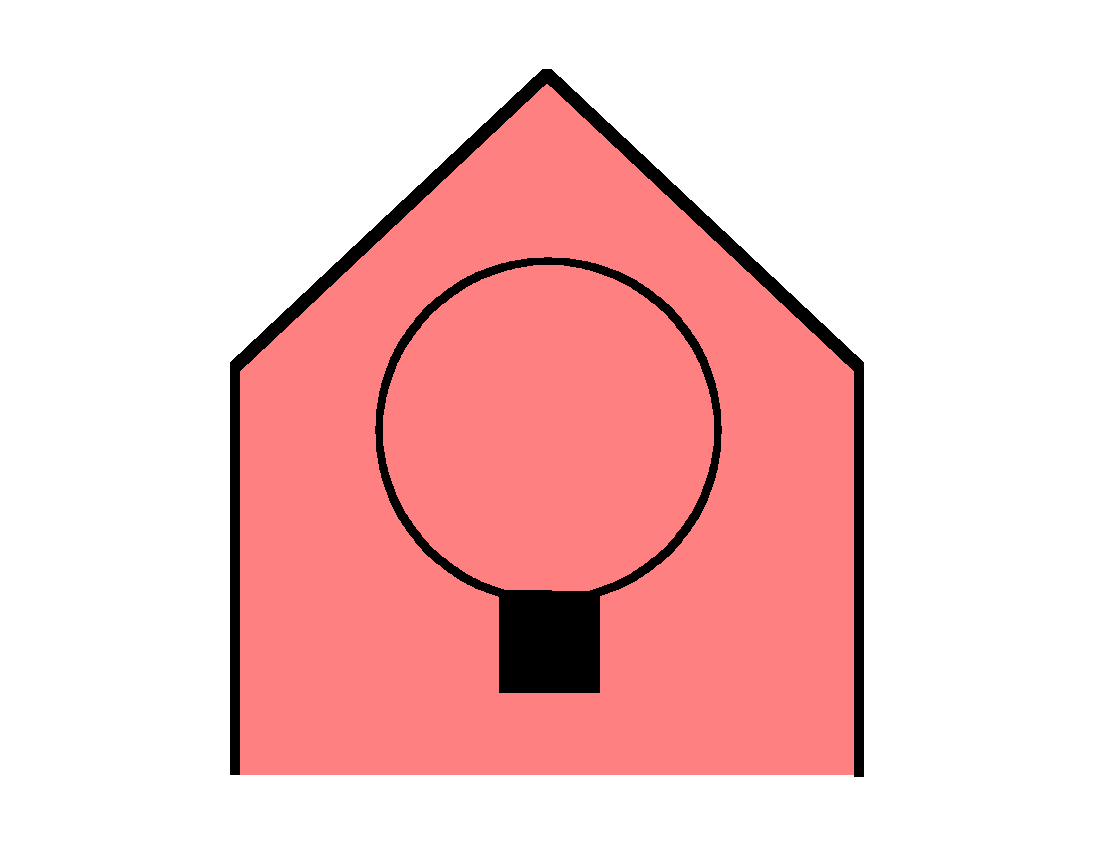

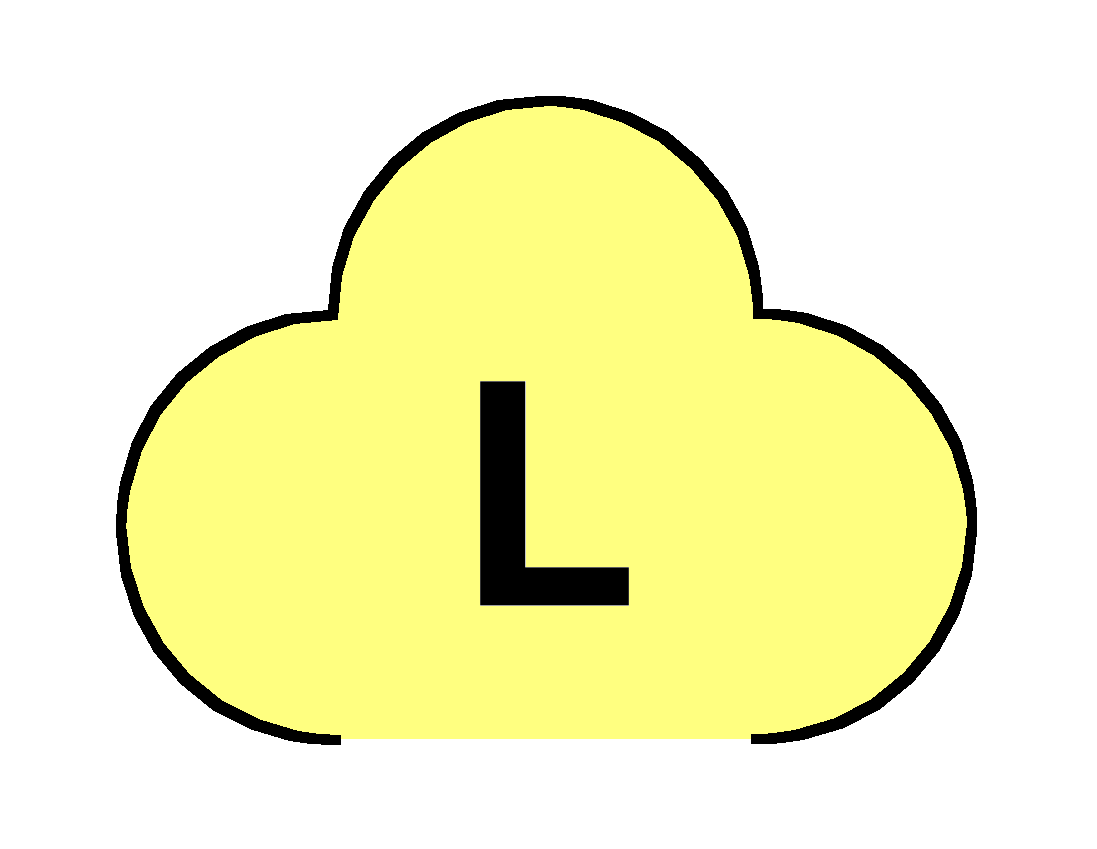

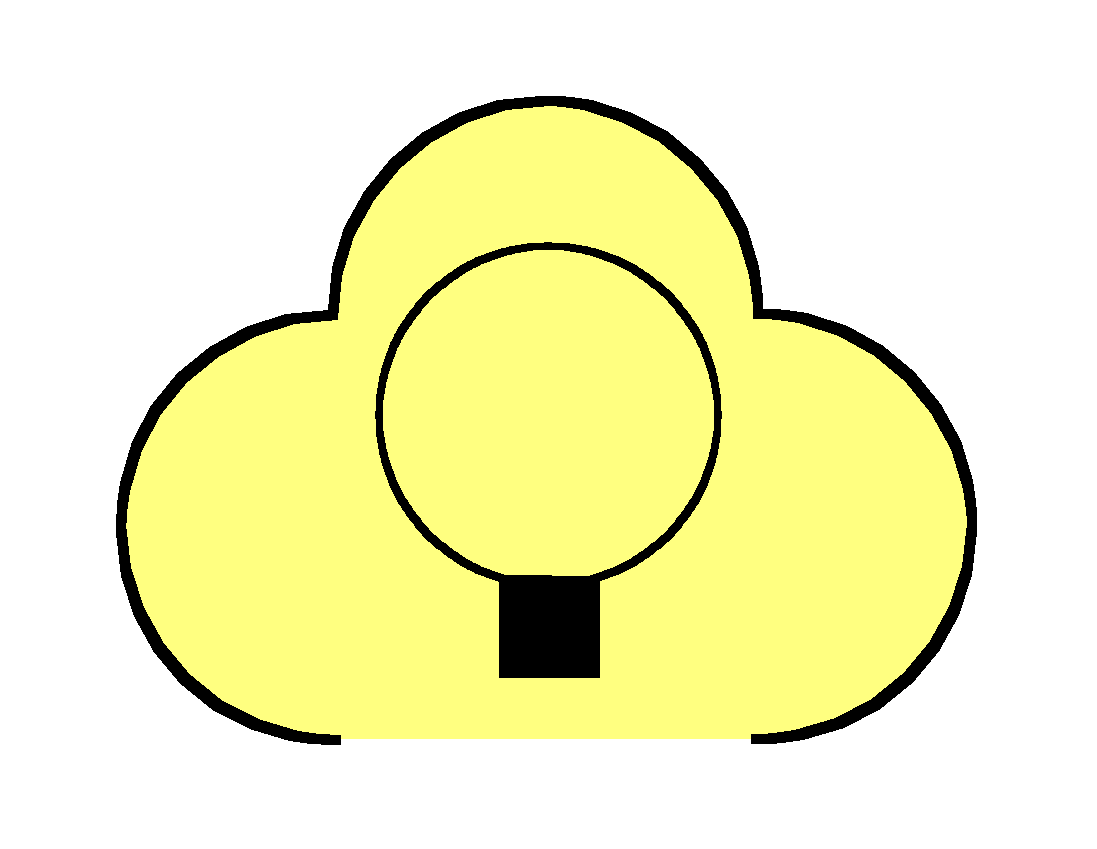

TRASA POWIETRZNA WOJSKOWA BALON	1.X.2.1.3	F
			SUA*ML----*****	SFA*ML----*****	SNA*ML----*****	SHA*ML----*****

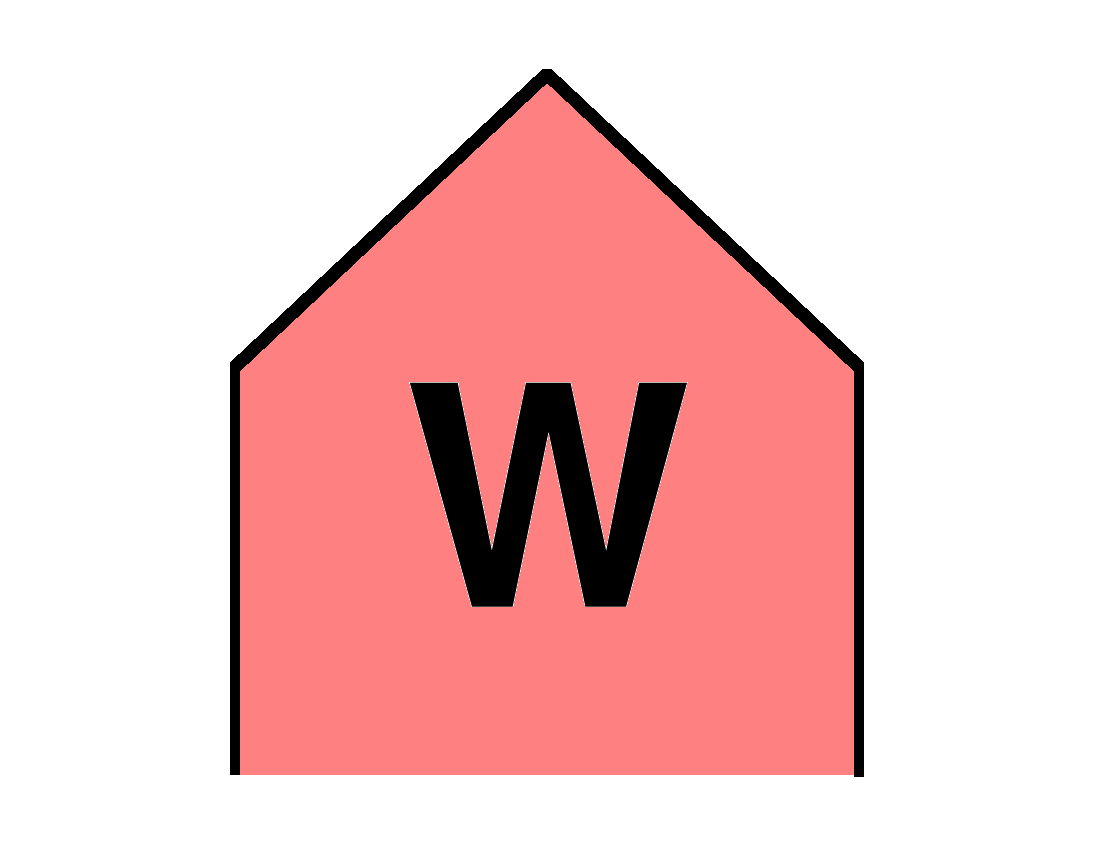

TRASA POWIETRZNA BROŃ	1.X.2.2	F
			SUA*W-----*****	SFA*W-----*****	SNA*W-----*****	SHA*W-----*****

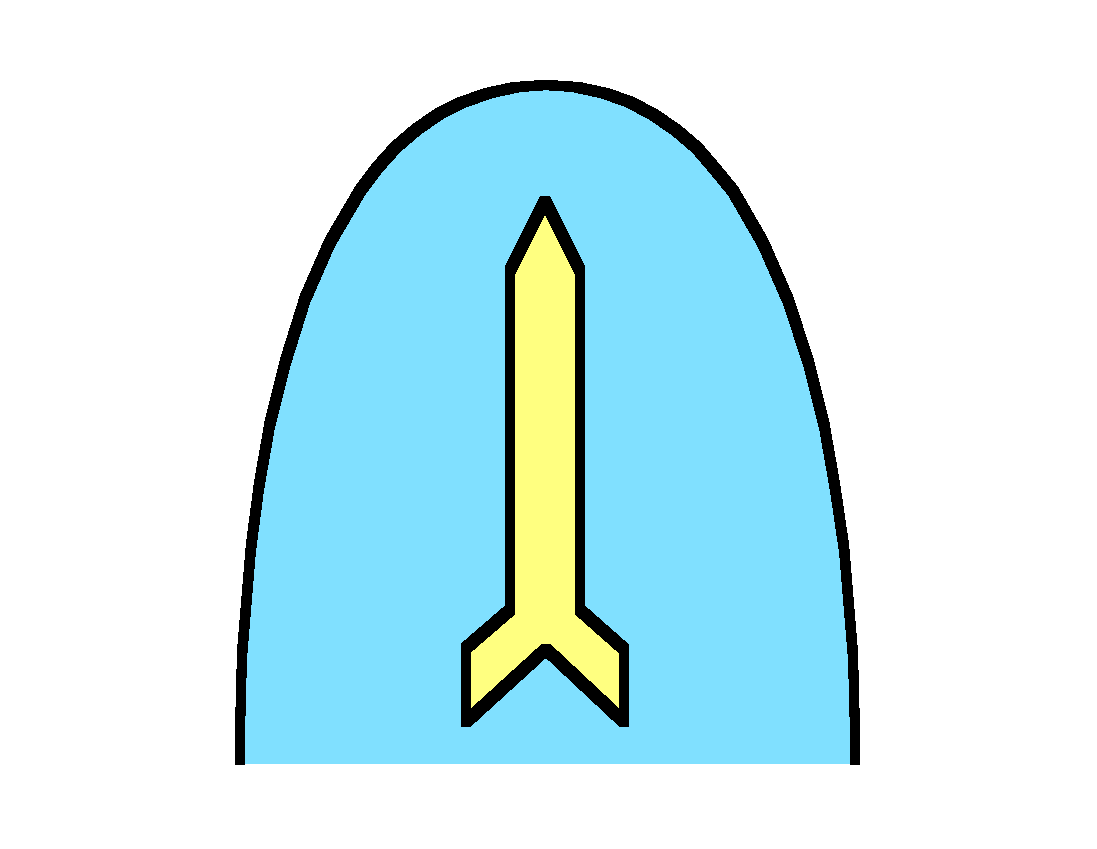

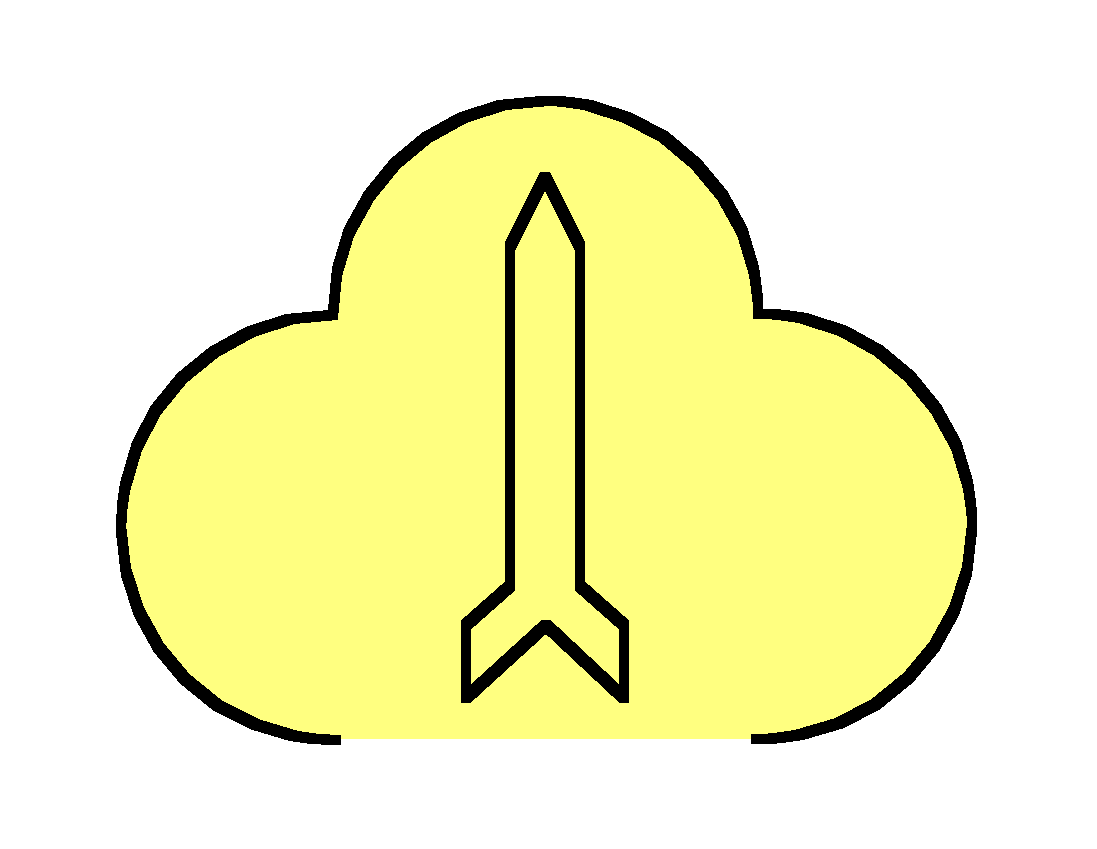

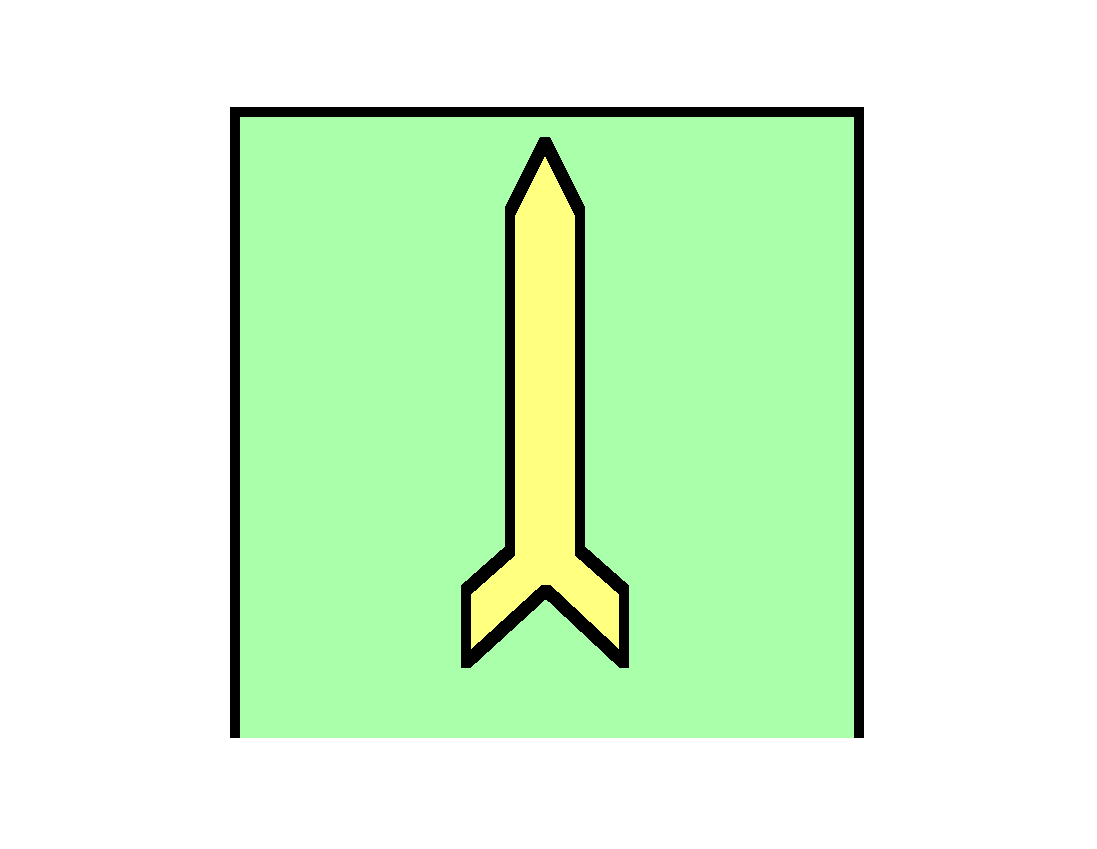

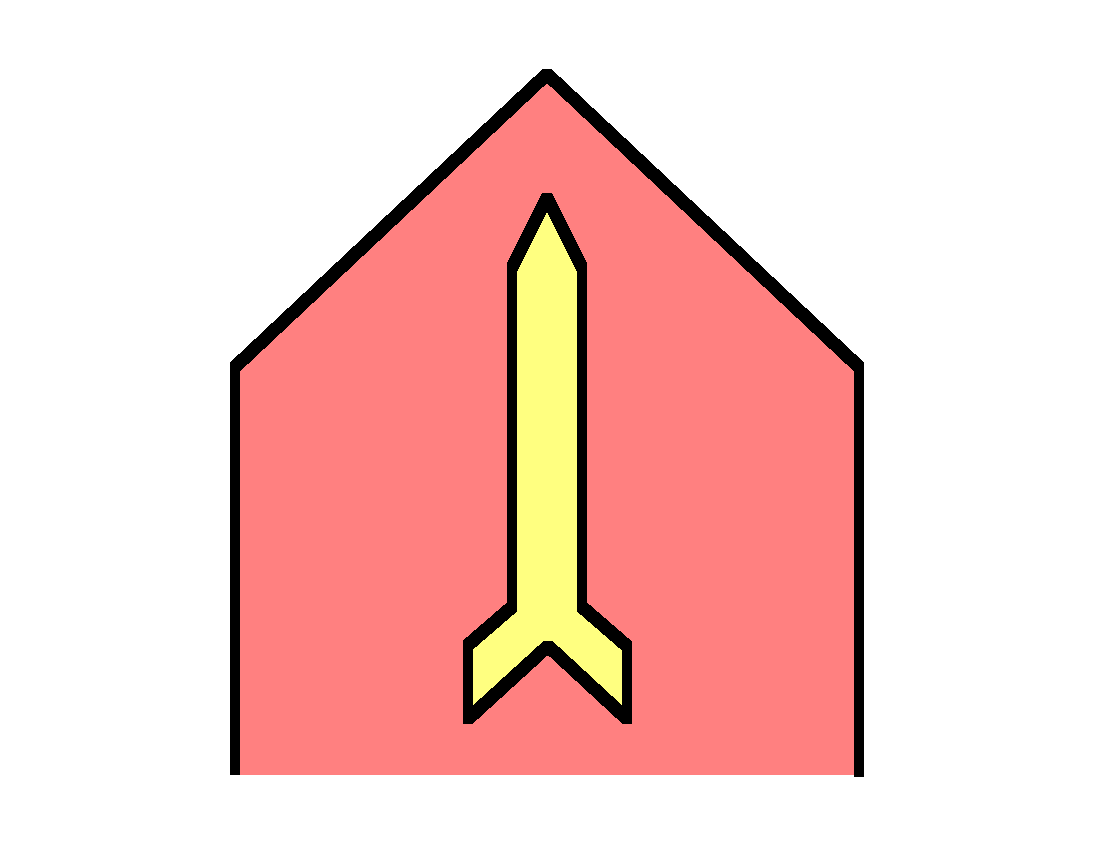

TRASA POWIETRZNA BROŃ POCISK KIEROWANY W LOCIE	1.X.2.2.1	F
			SUA*WM----*****	SFA*WM----*****	SNA*WM----*****	SHA*WM----*****

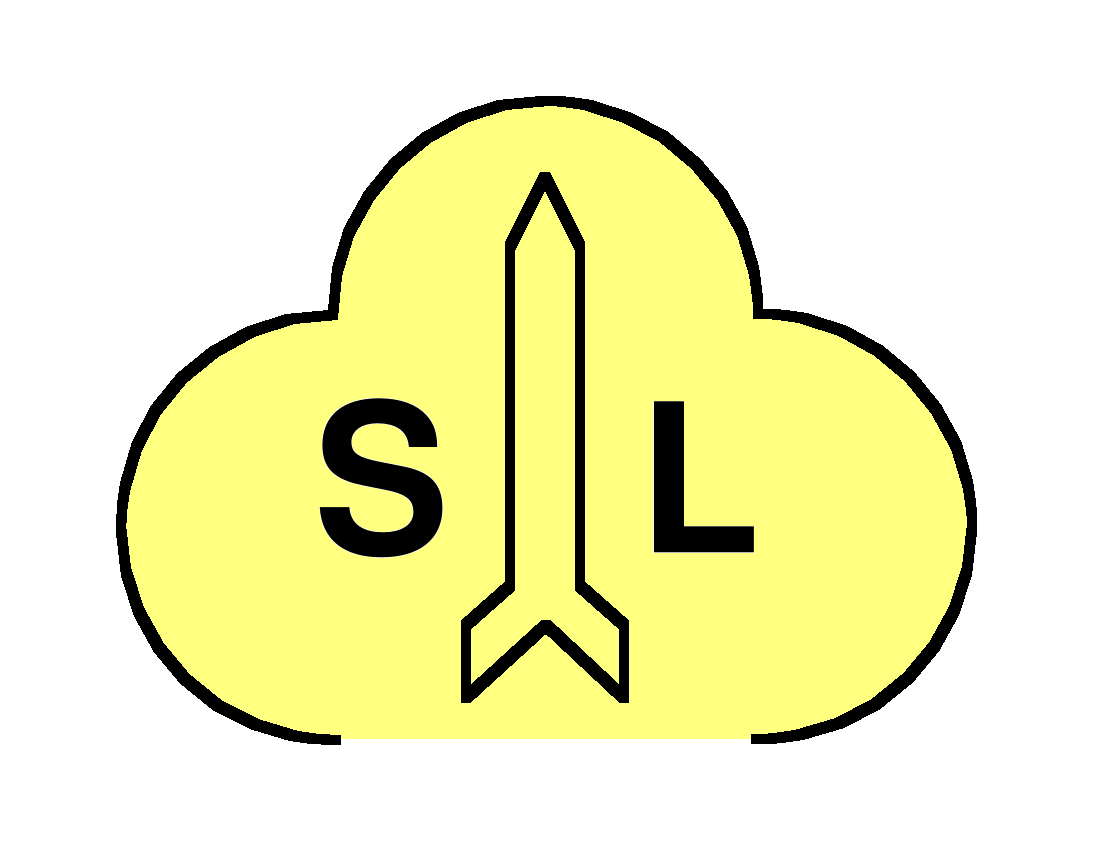

TRASA POWIETRZNA BROŃ POCIK KIEROWANY W LOCIE POCISK ODPALANY Z POWIERZCHNI WODY/LĄDU	1.X.2.2.1.1	F
			SUA*WMS---*****	SFA*WMS---*****	SNA*WMS---*****	SHA*WMS---*****

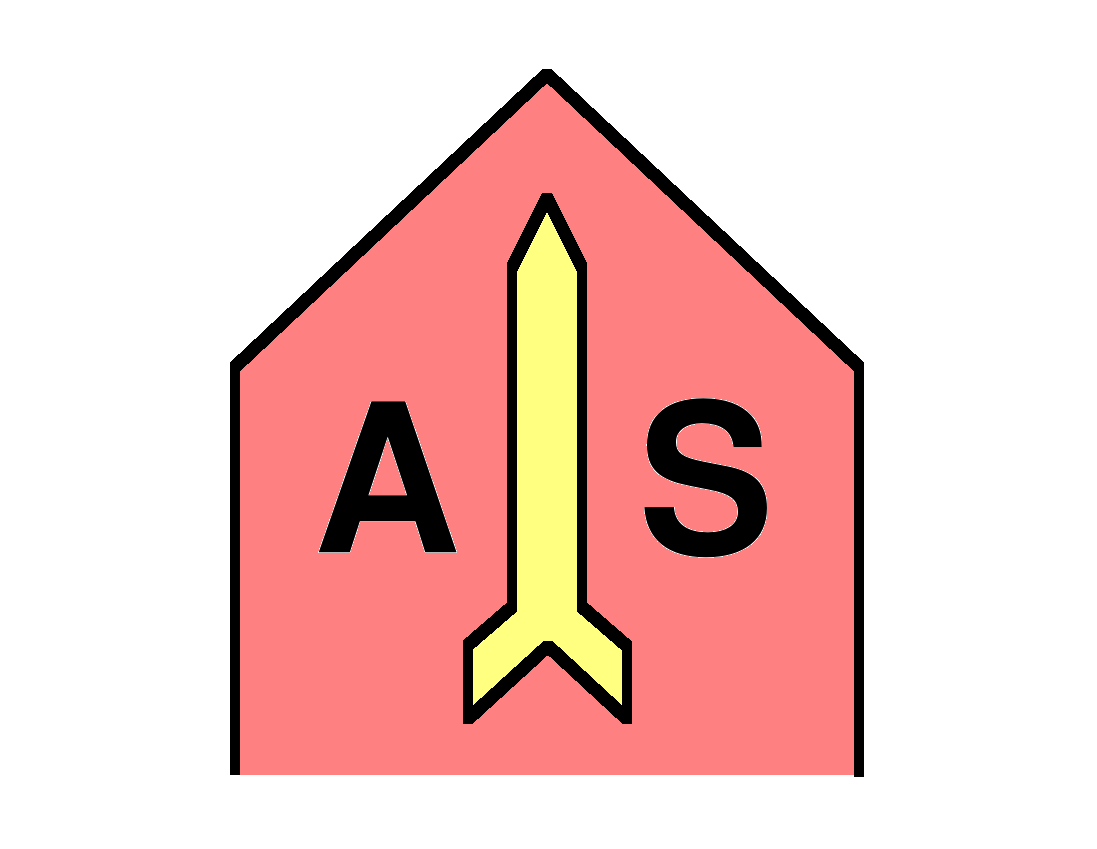

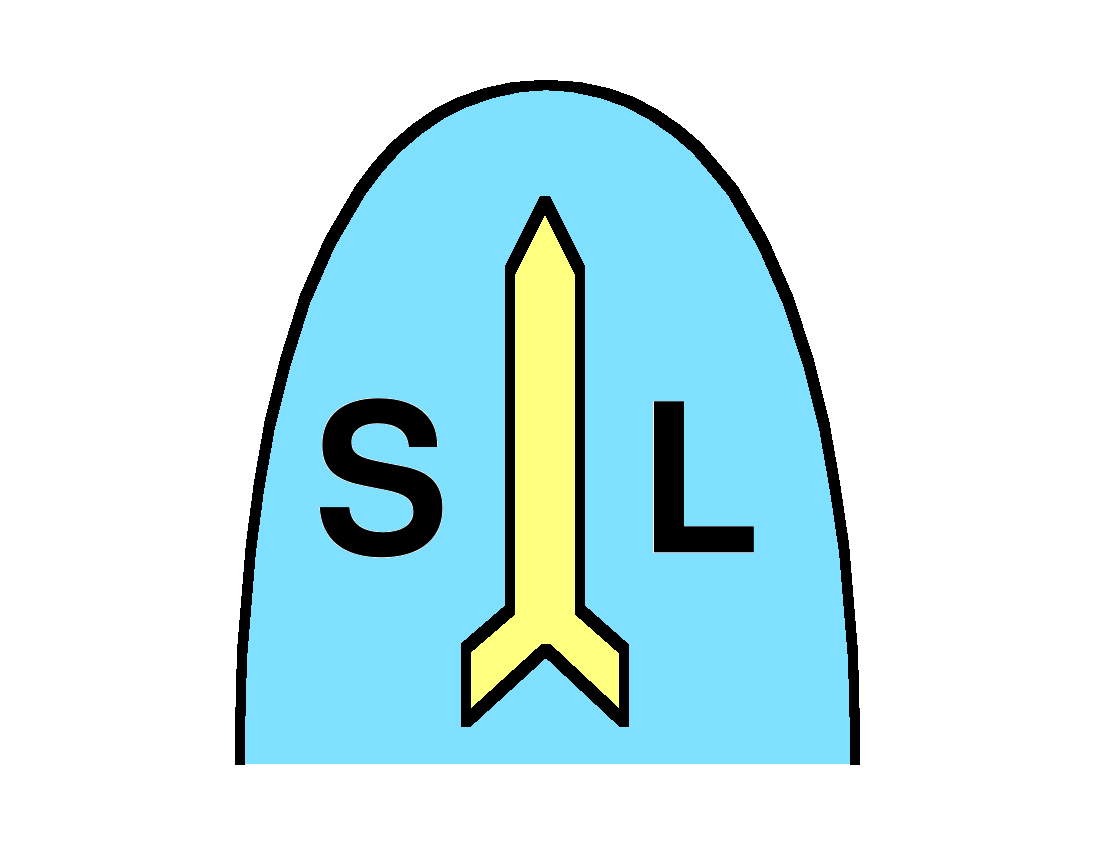

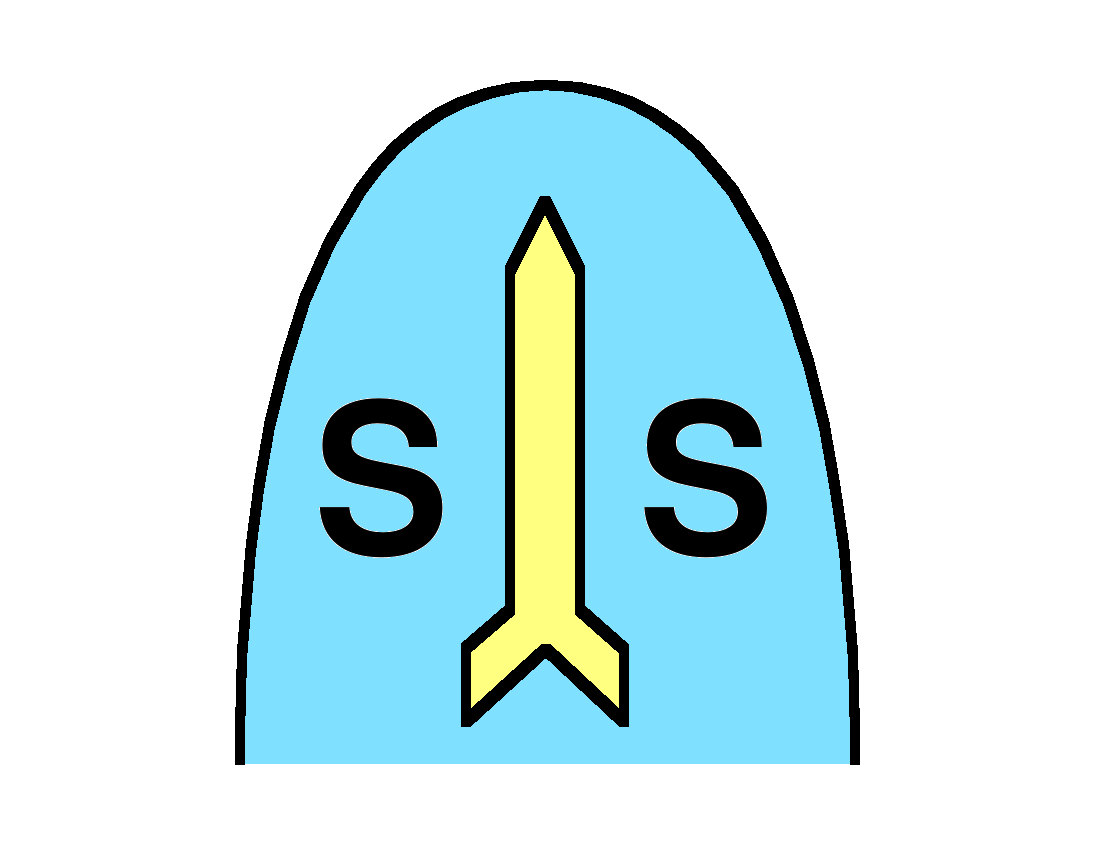

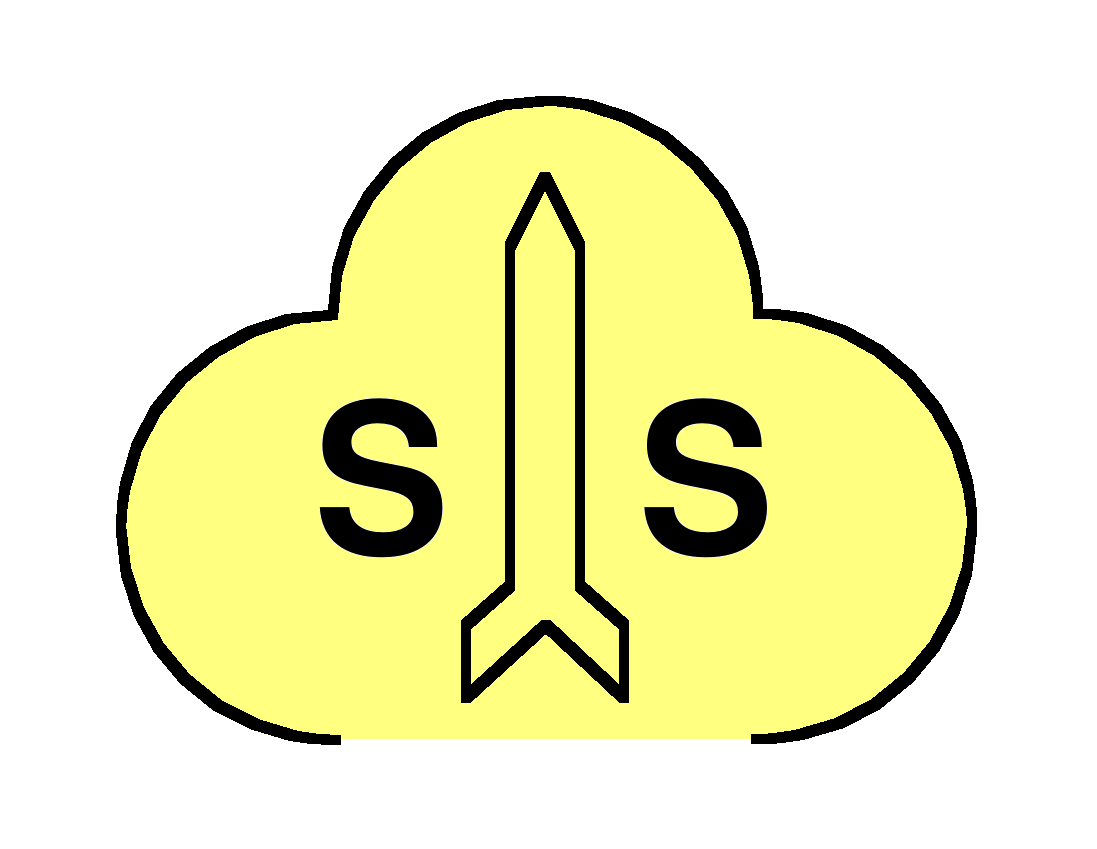

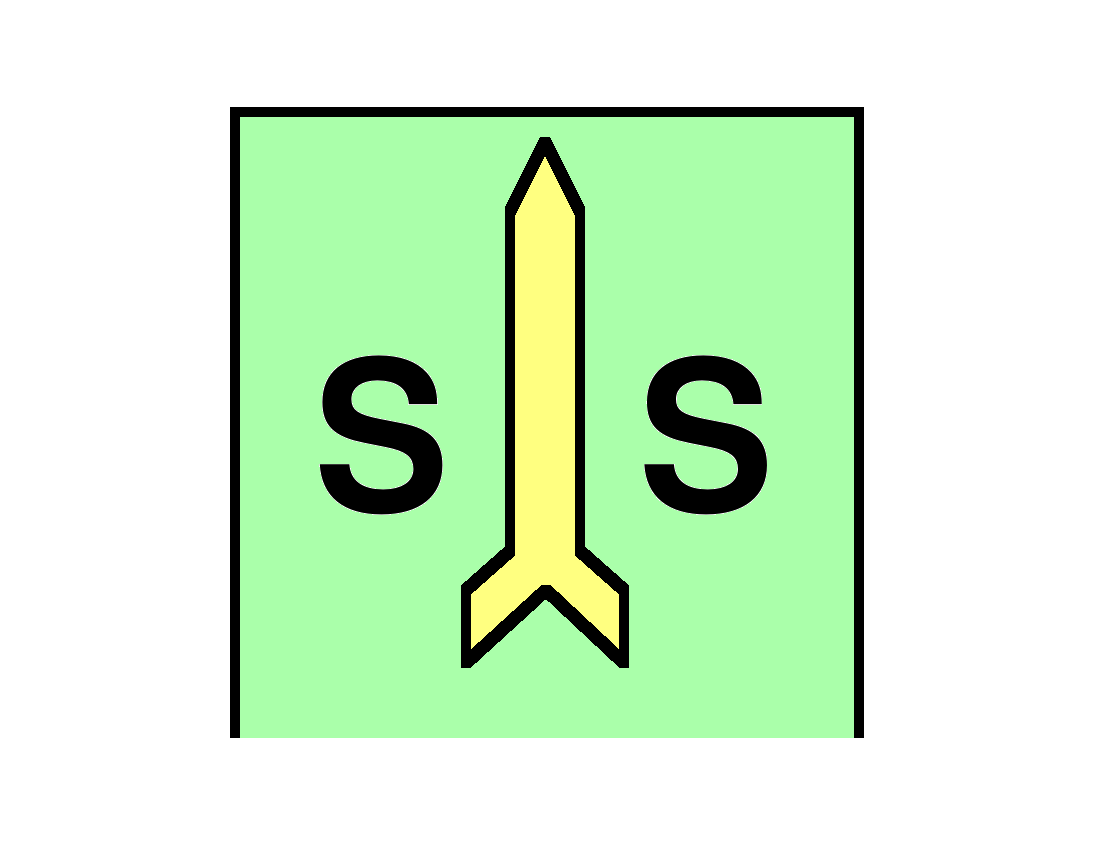

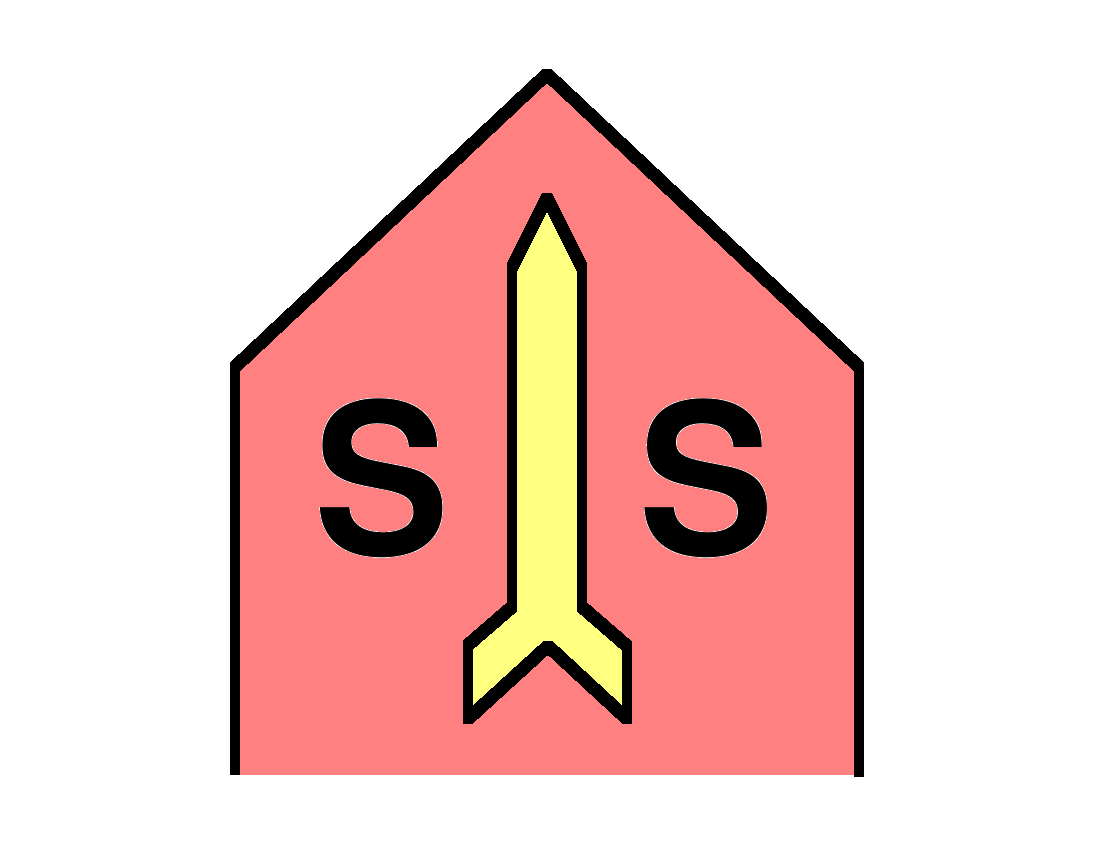

TRASA POWIETRZNA BROŃ MISSILE IN FLIGHT POCISK ODPALANY Z POWIERZCHNI WODY/LĄDU POCISK POWIERZCHNIA-POWIERZCHNIA (SSM)	1.X.2.2.1.1.1	F
			SUA*WMSS--*****	SFA*WMSS--*****	SNA*WMSS--*****	SHA*WMSS--*****

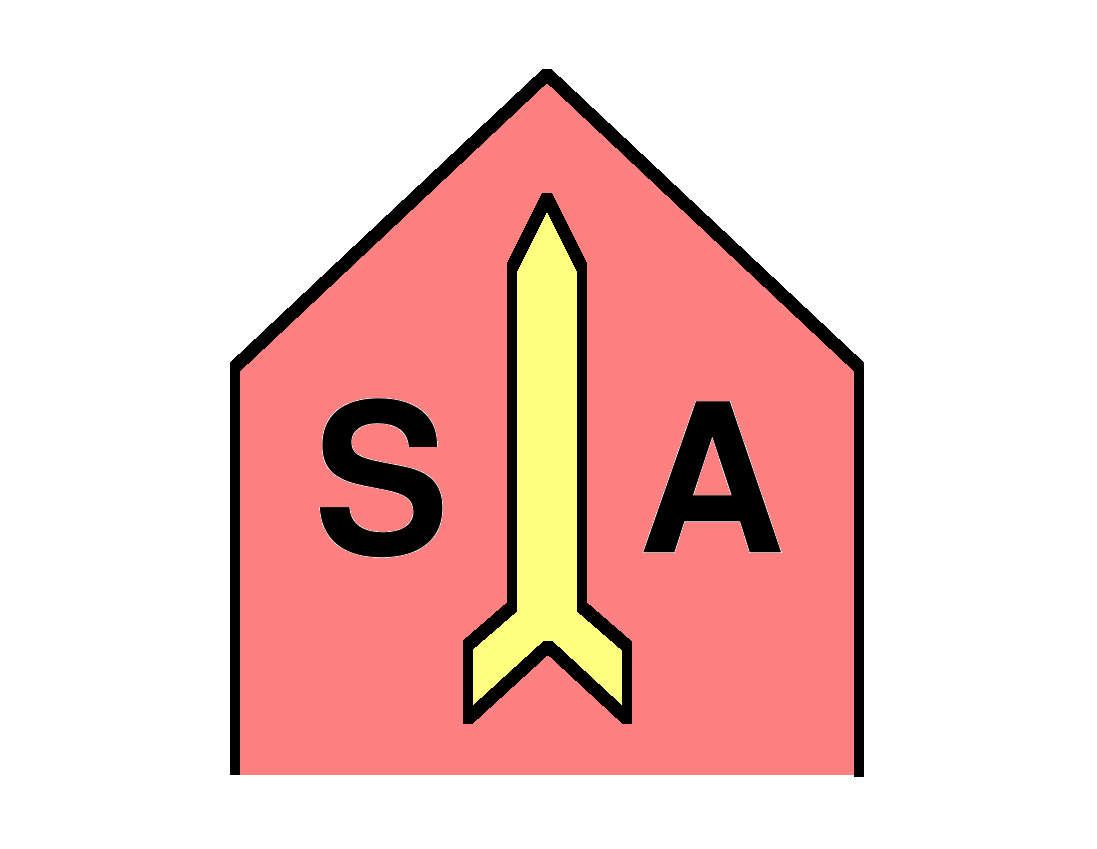

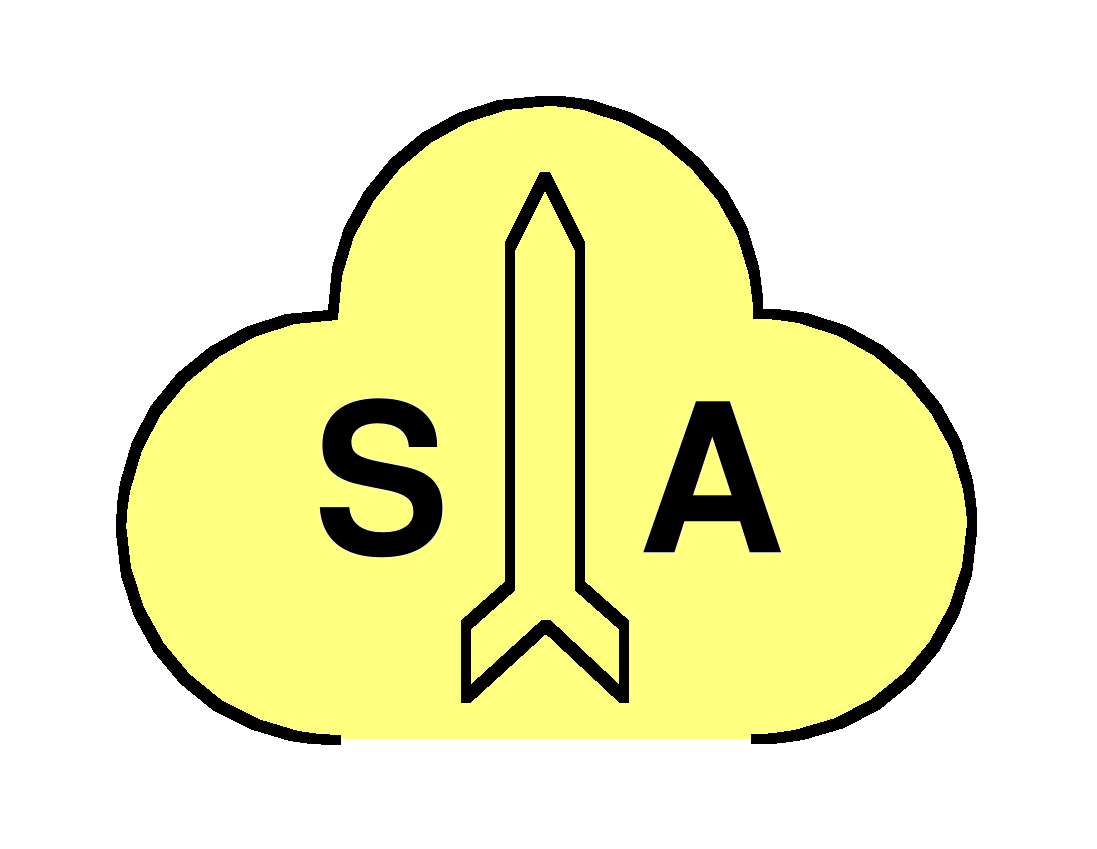

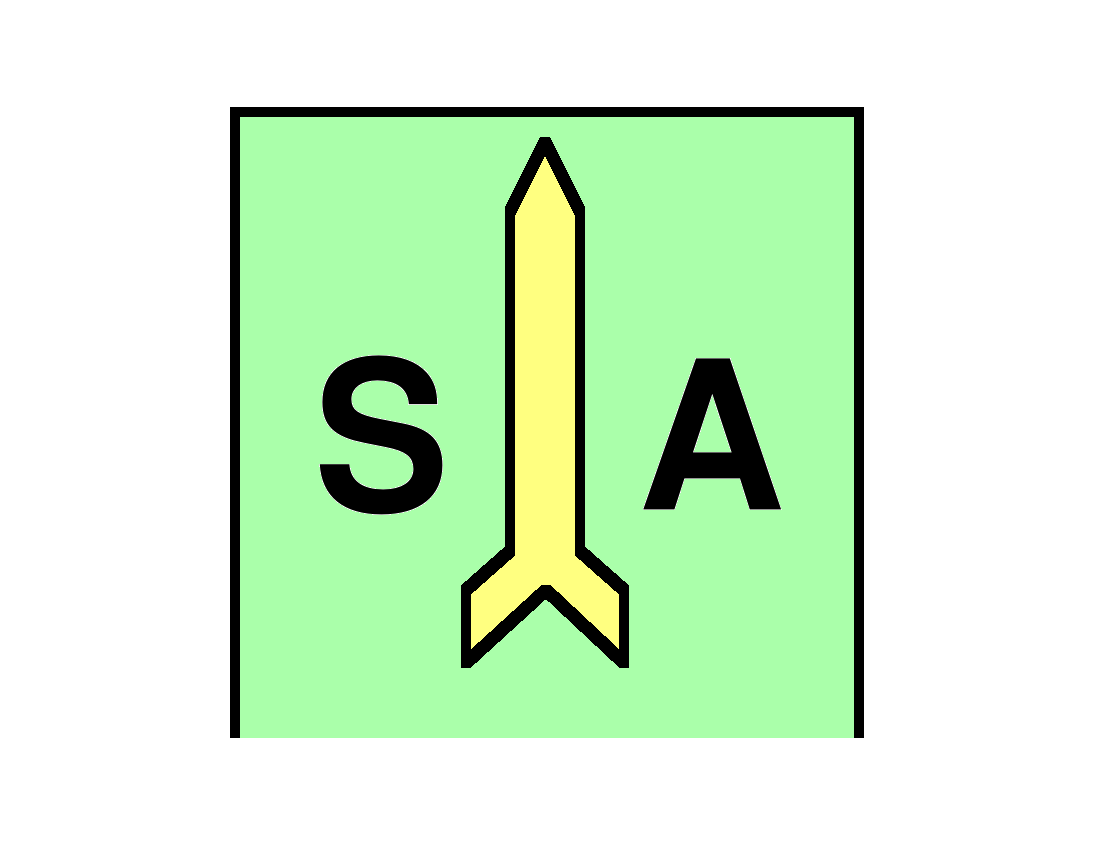

TRASA POWIETRZNA BROŃ POCISK W LOCIE POCISK ODPALANY Z POWIERZCHNI WODY/LĄDU POCISK POWIERZCHNIA POWIETRZE (SAM)	1.X.2.2.1.1.2	F
			SUA*WMSA--*****	SFA*WMSA--*****	SNA*WMSA--*****	SHA*WMSA--*****
TRASA POWIETRZNA BROŃ POCISK W LOCIE POCISK ODPALANY Z POWIERZCHNI WODY/LĄDU POCISK POWIERZCHNIA GŁĘBINA WODNA (SDM)	1.X.2.2.1.1.3	F
			SUA*WMSD--*****	SFA*WMSD--*****	SNA*WMSD--*****	SHA*WMSD--*****
TRASA POWIETRZNA BROŃ POCISK KIEROWANY W LOCIE POCISK ODPALANY Z POWIETRZA	1.X.2.2.1.2	F
			SUA*WMA---*****	SFA*WMA---*****	SNA*WMA---*****	SHA*WMA---*****

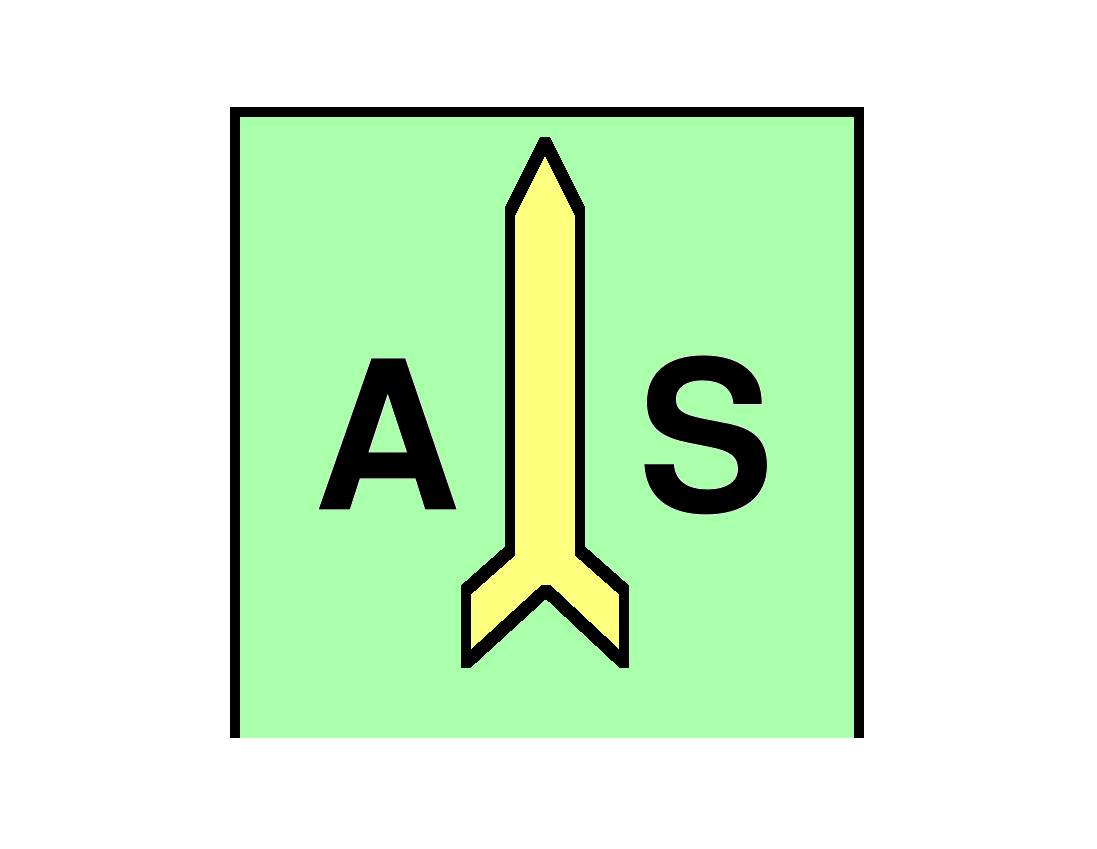

TRASA POWIETRZNA BROŃ POCISK KIEROWANY W LOCIE POCISK ODPALANY Z POWIETRZA POCISK POWIETRZE POWIERZCHNIA (ASM)	1.X.2.2.1.2.1	F
			SUA*WMAS--*****	SFA*WMAS--*****	SNA*WMAS--*****	SHA*WMAS--*****

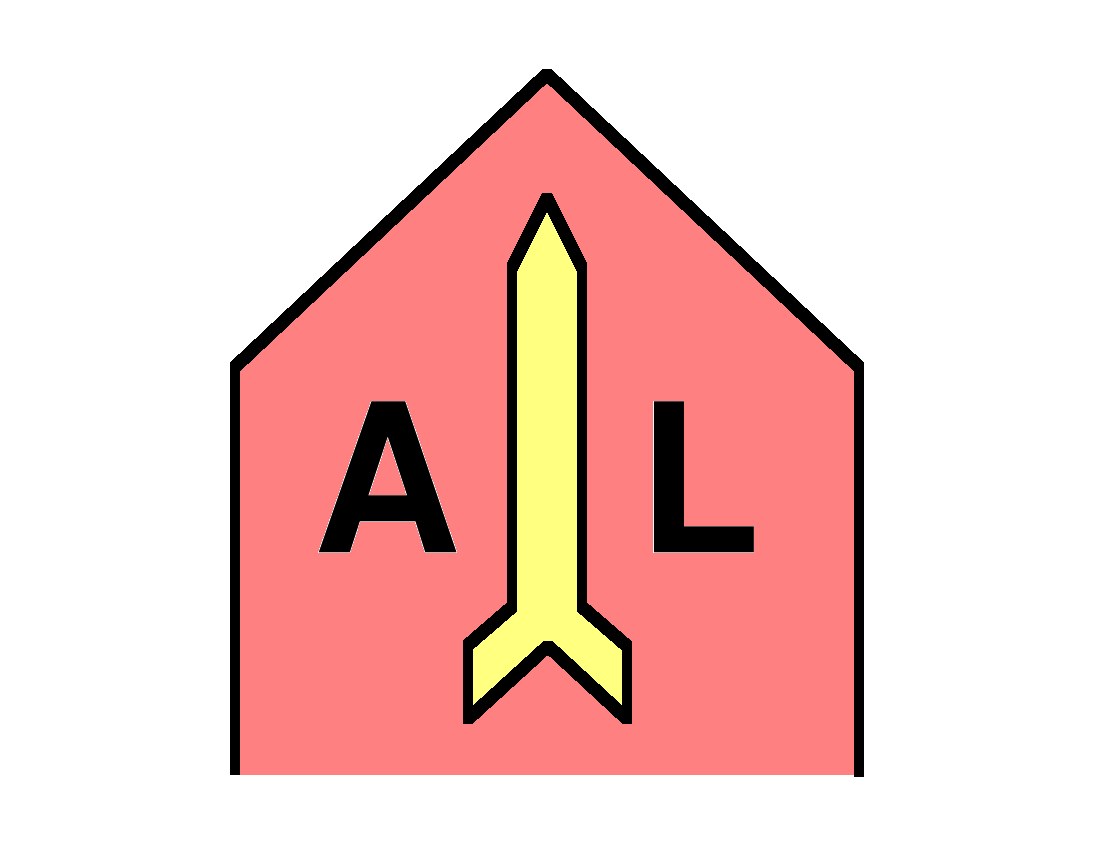

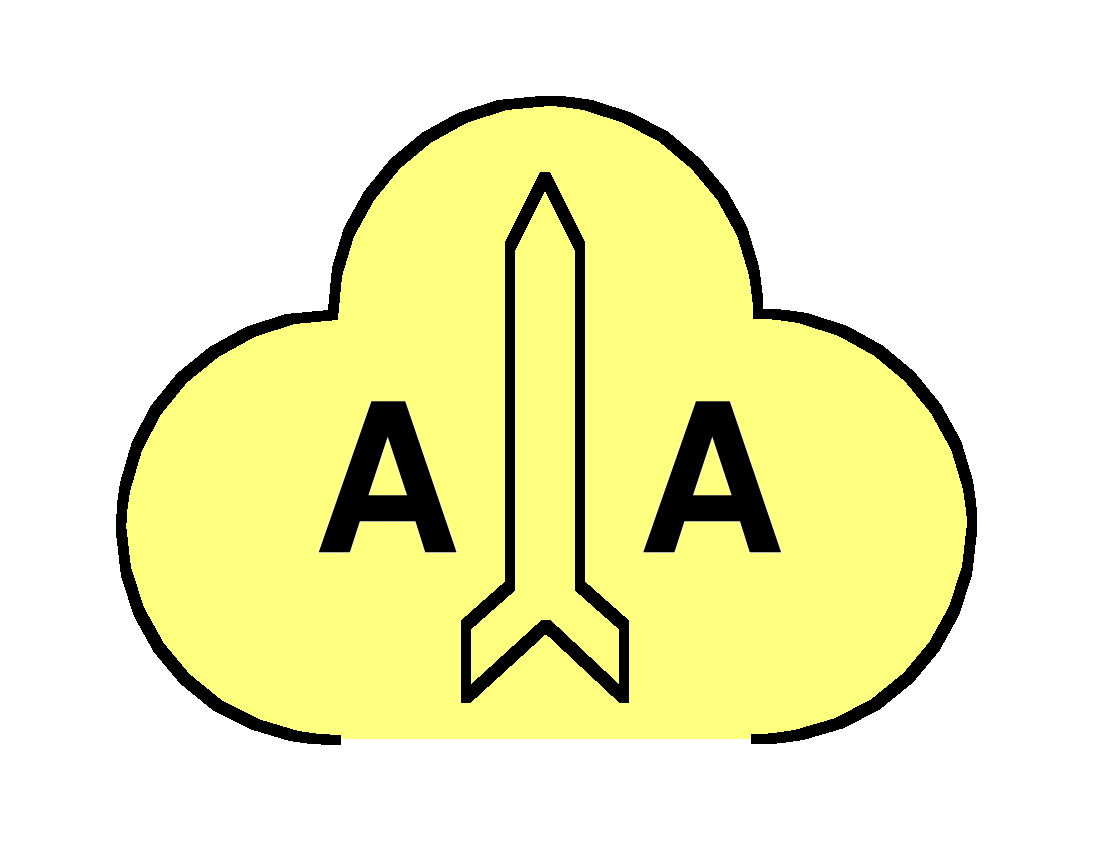

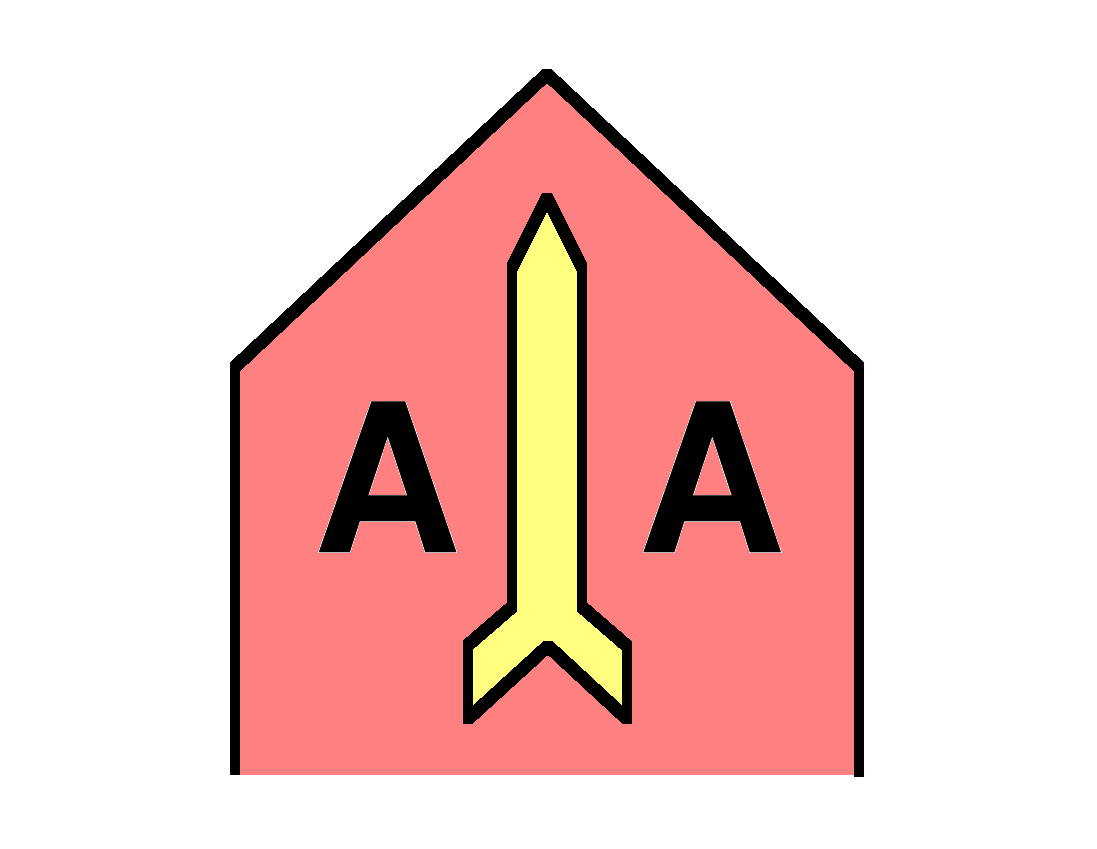

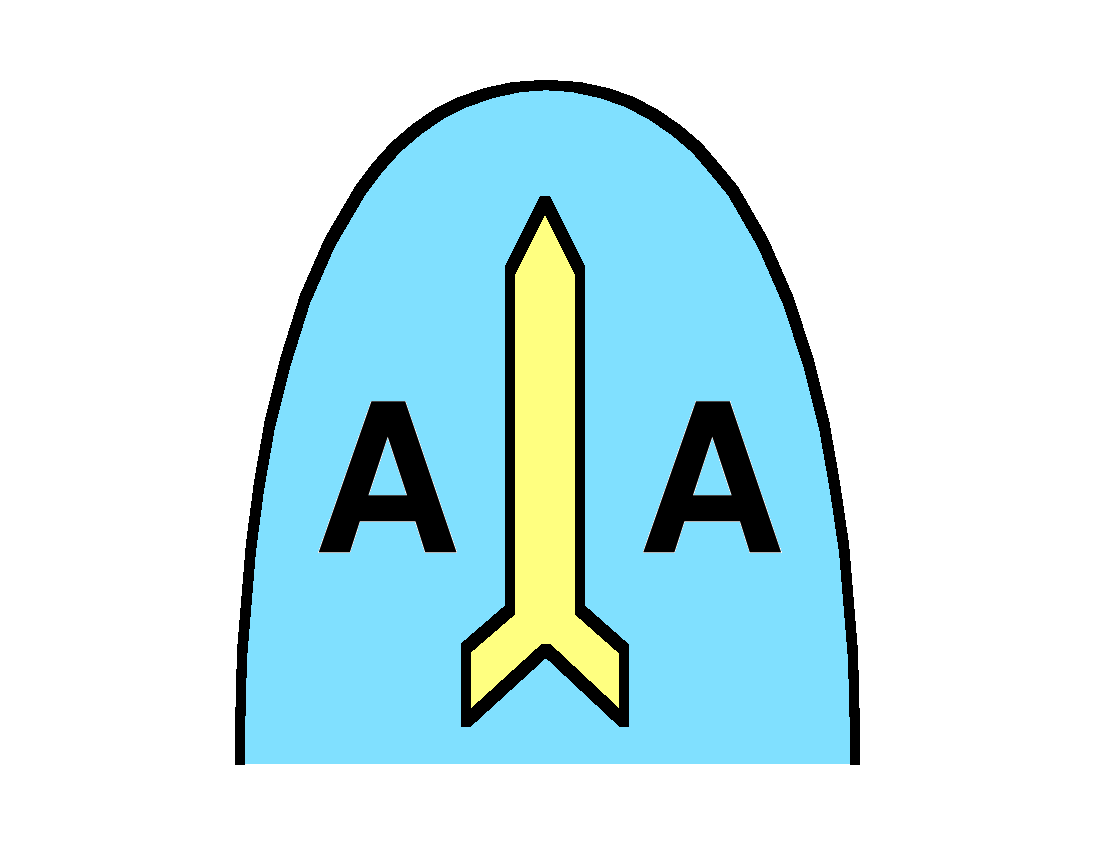

TRASA POWIETRZNA BROŃ POCISK KIEROWANY W LOCIE POCISK ODPALANY Z POWIETRZA POCISK POWIETRZE -POWIETRZE (AAM)	1.X.2.2.1.2.2	F
			SUA*WMAA--*****	SFA*WMAA--*****	SNA*WMAA--*****	SHA*WMAA--*****
TRASA POWIETRZNA BROŃ POCISK KIEROWANY W LOCIE POCISK ODPALANY POD WODĄ GŁĘBINA WODNA - POWIERZCHNIA POWIERZCHNIA POWIERZCHNIA (S/SSM)	1.X.2.2.1.3	F
			SUA*WMU---*****	SFA*WMU--*****	SNA*WMU--*****	SHA*WMU--*****

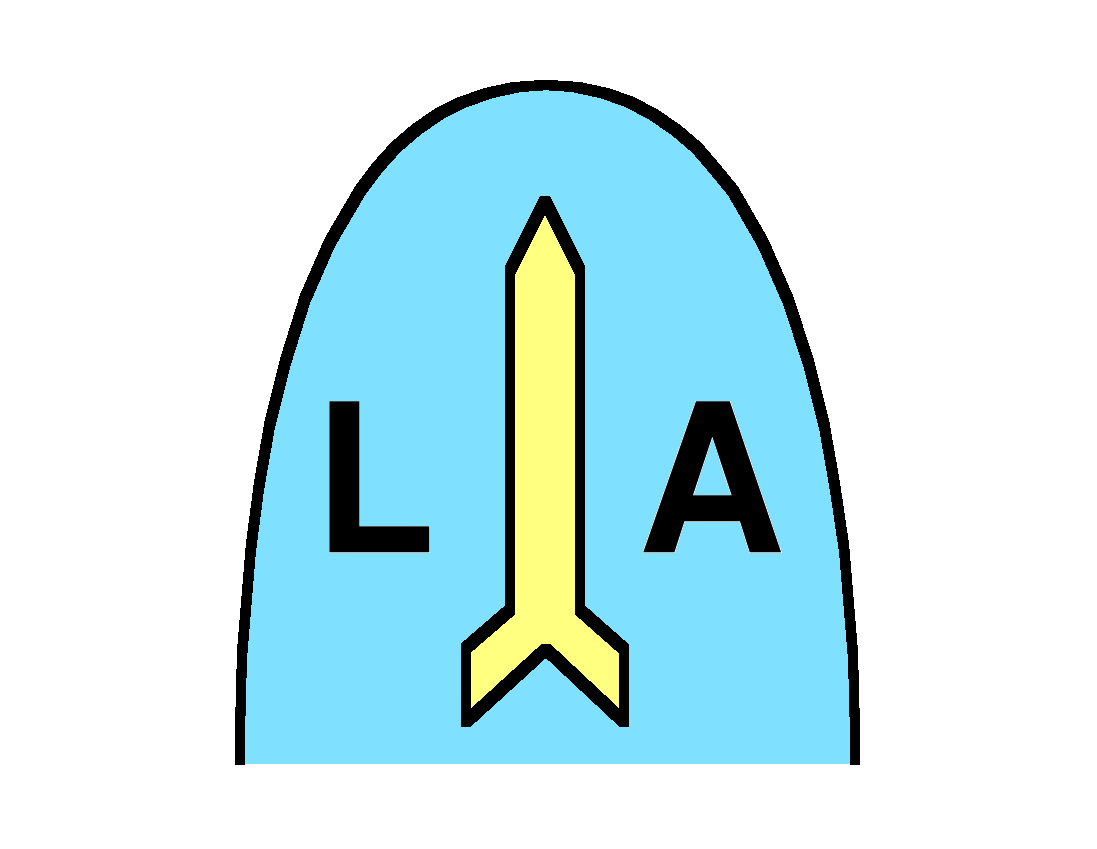

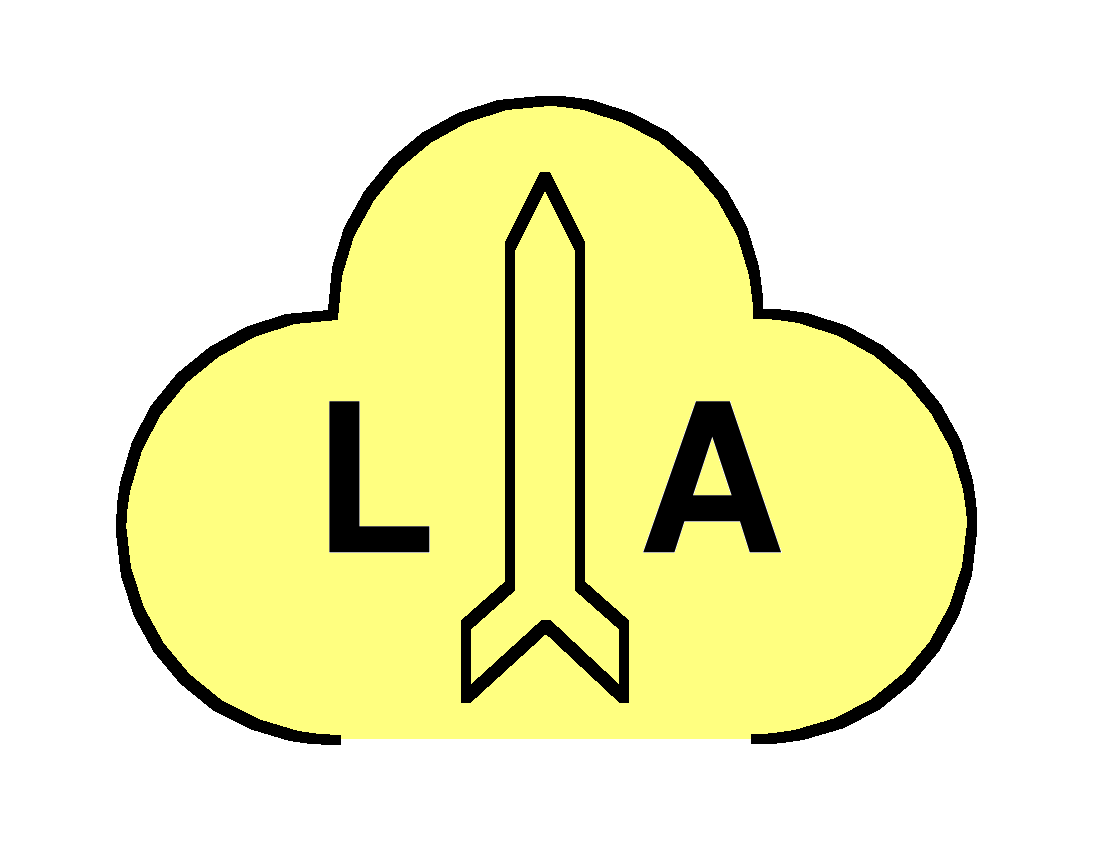

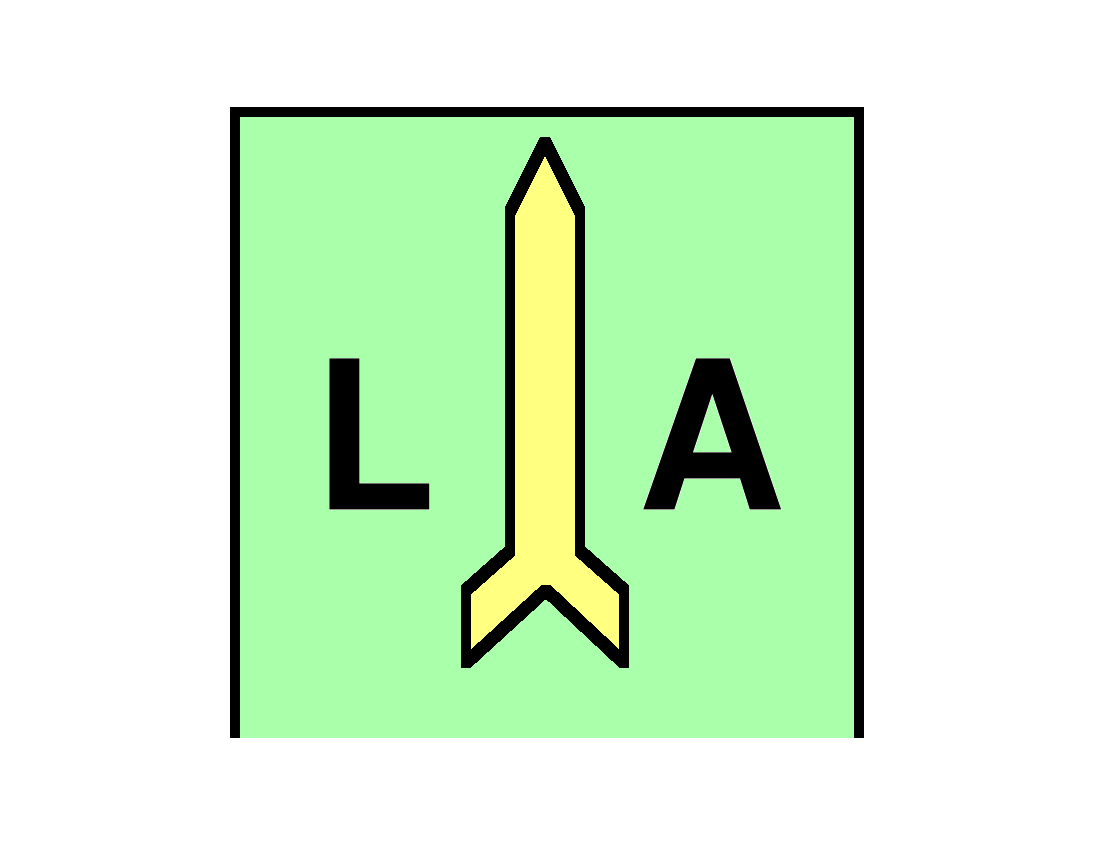

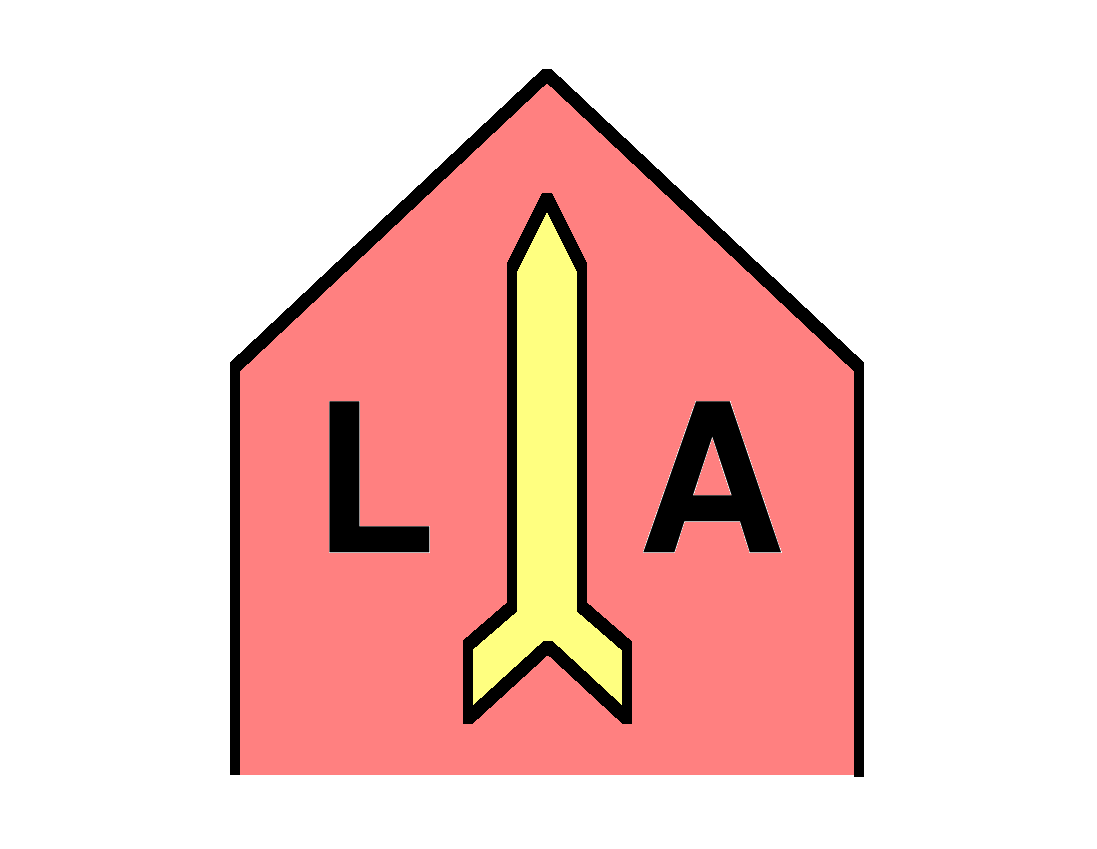

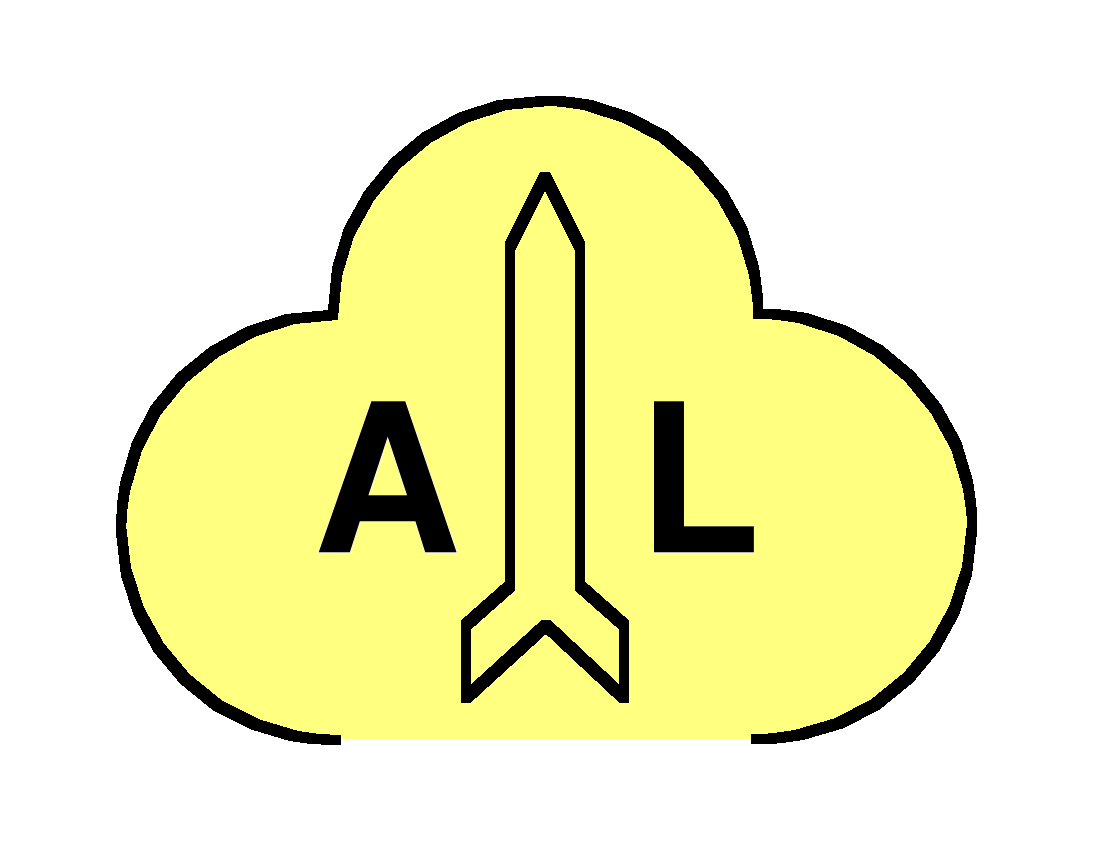

TRASA POWIETRZNA BROŃ POCISK KIEROWANY W LOCIE BOJOWE POCISKI LĄDOWE	1.X.2.2.1.4	F
			SUA*WML---*****	SFA*WML---*****	SNA*WML---*****	SHA*WML---*****

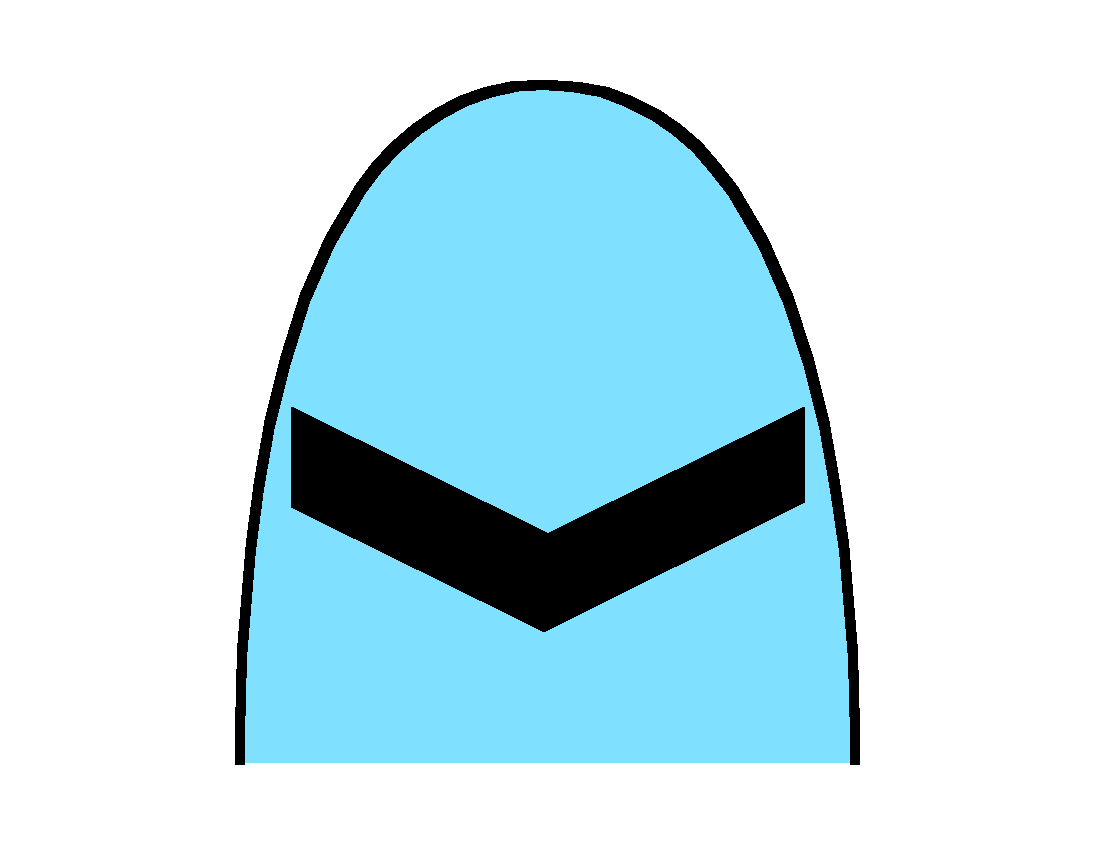

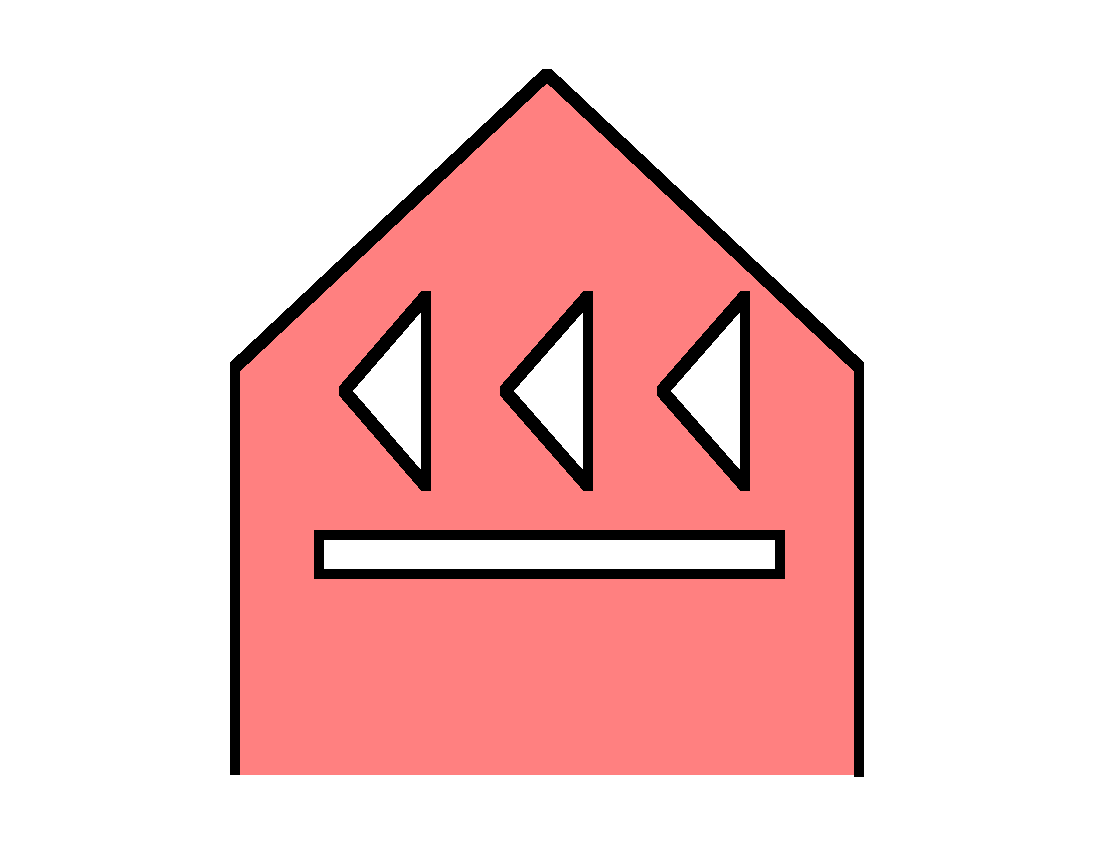

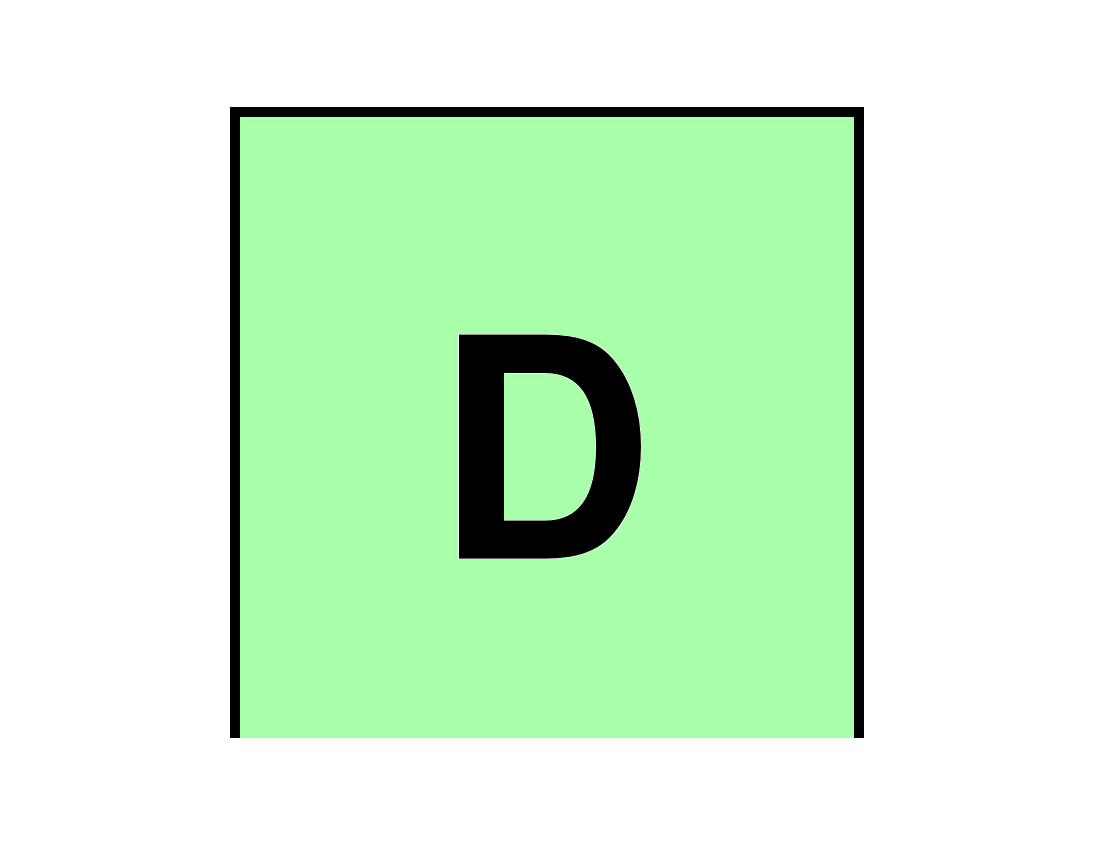

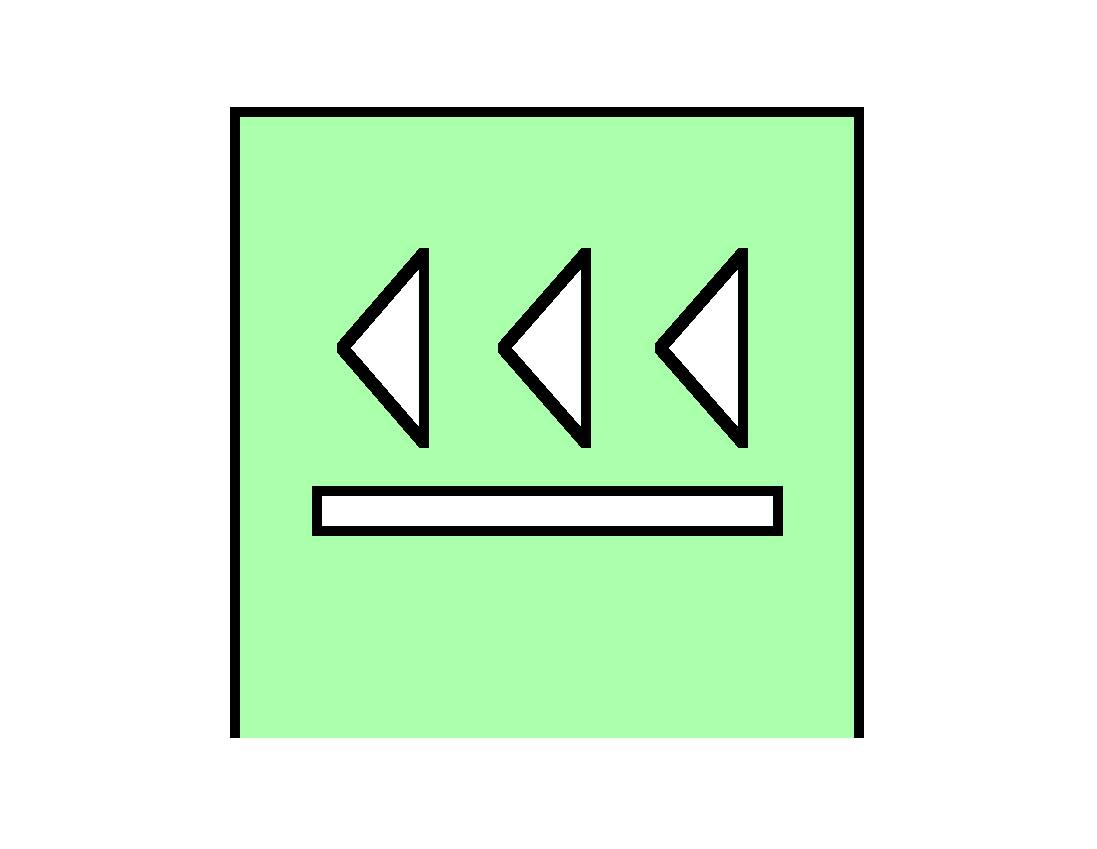

TRASA POWIETRZNA BROŃ POZORNA	1.X.2.2.2	F
			SUA*WD----*****	SFA*WD----*****	SNA*WD----*****	SHA*WD----*****

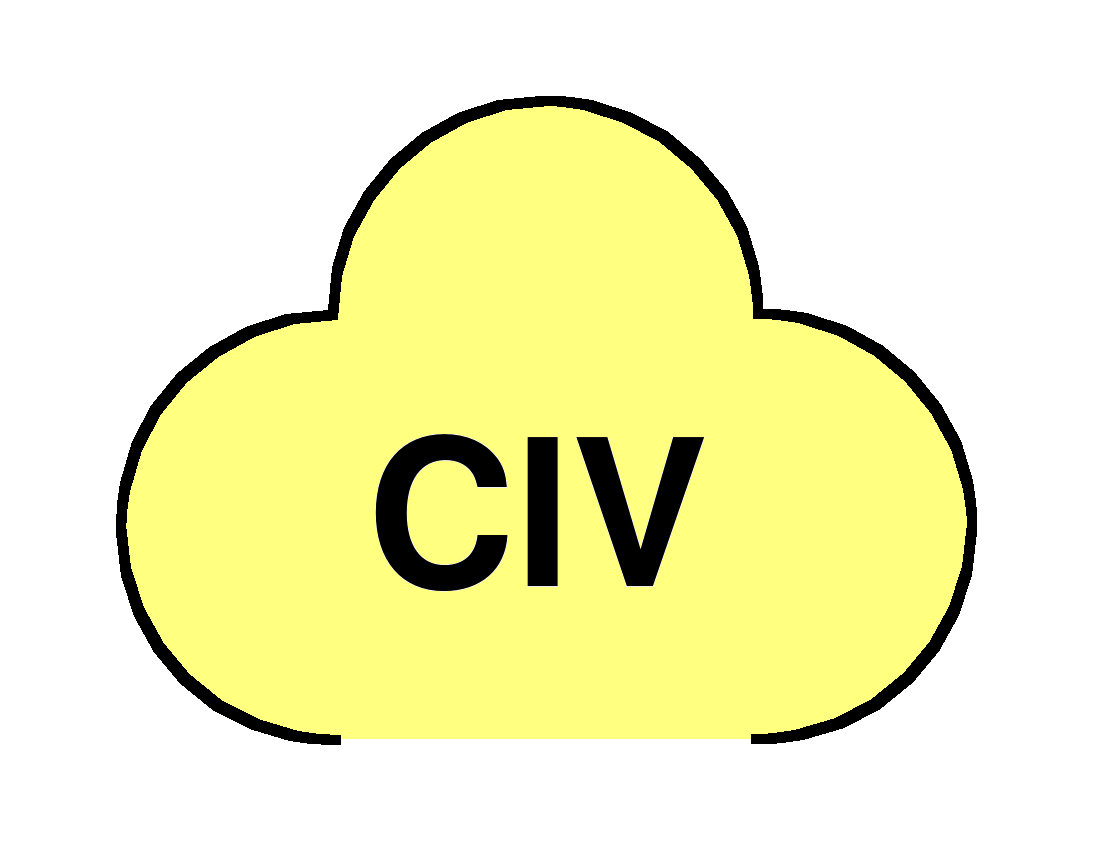

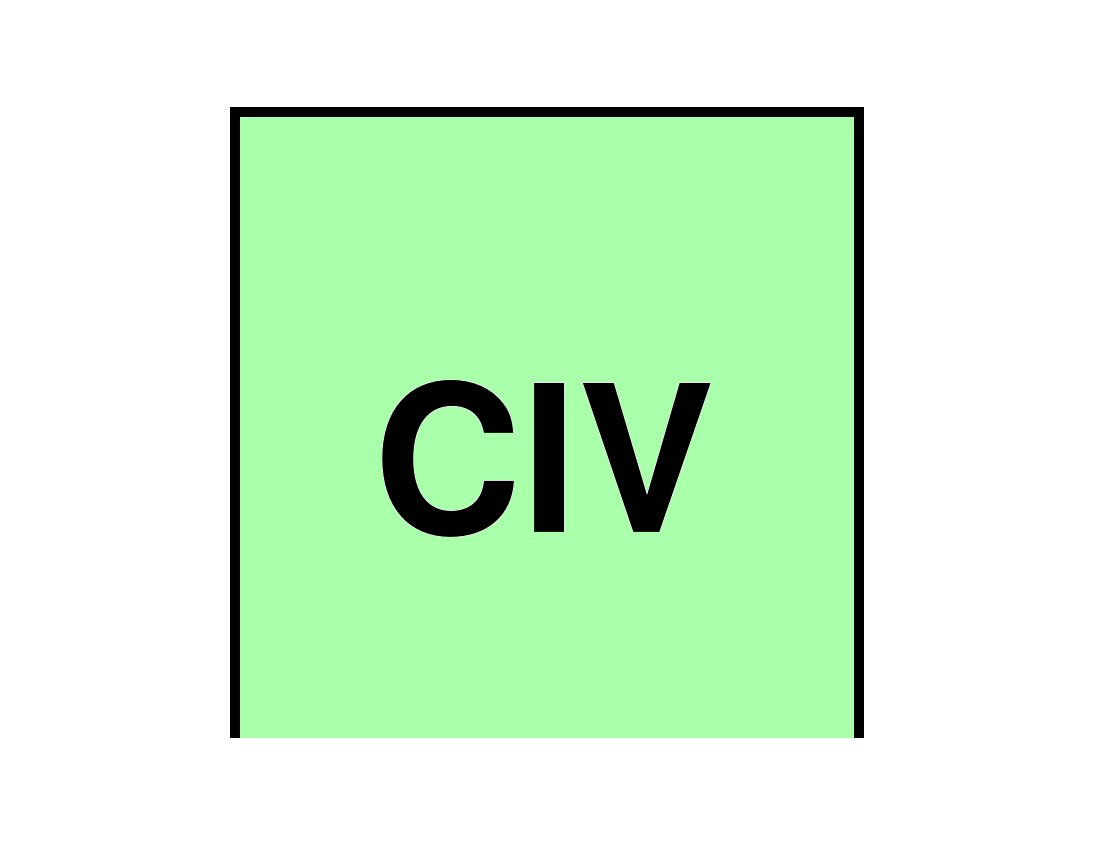

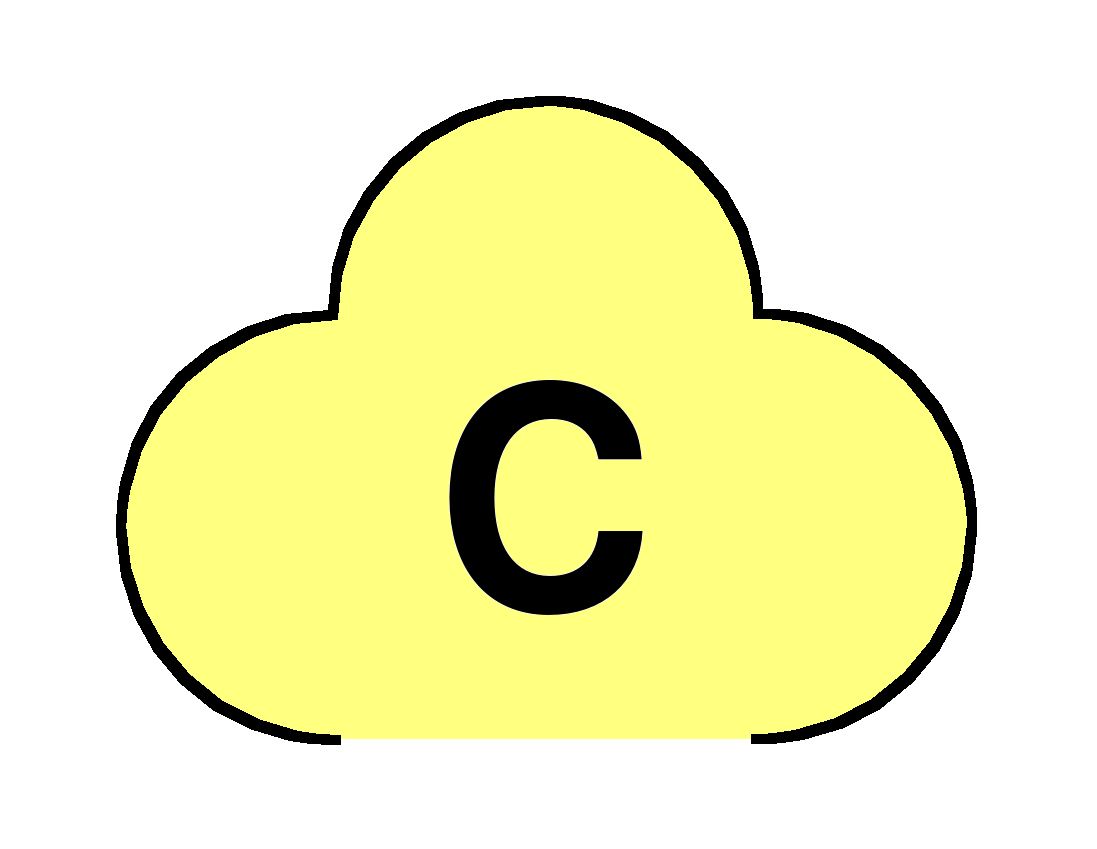

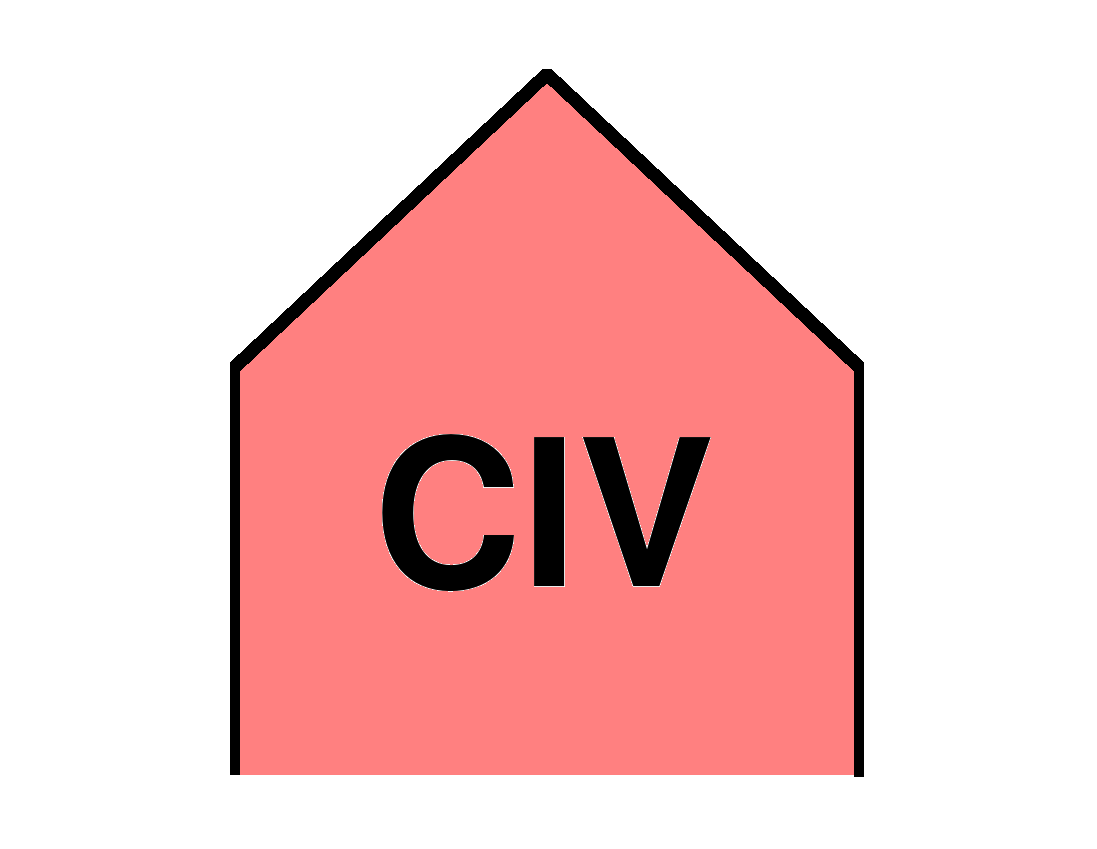

TRASA POWIETRZNA LOTNICTWO CYWILNE	1.X.2.3	F
			SUA*C-----*****	SFA*C-----*****	SNA*C-----*****	SHA*C-----*****

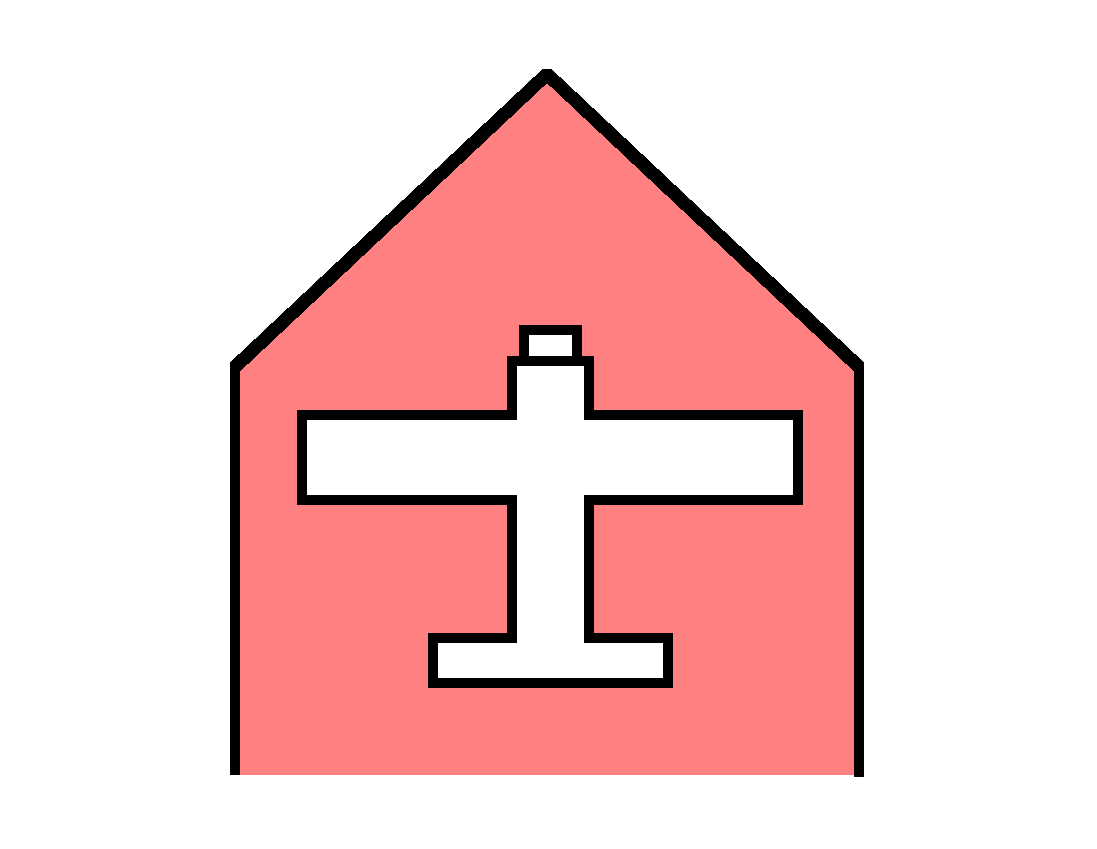

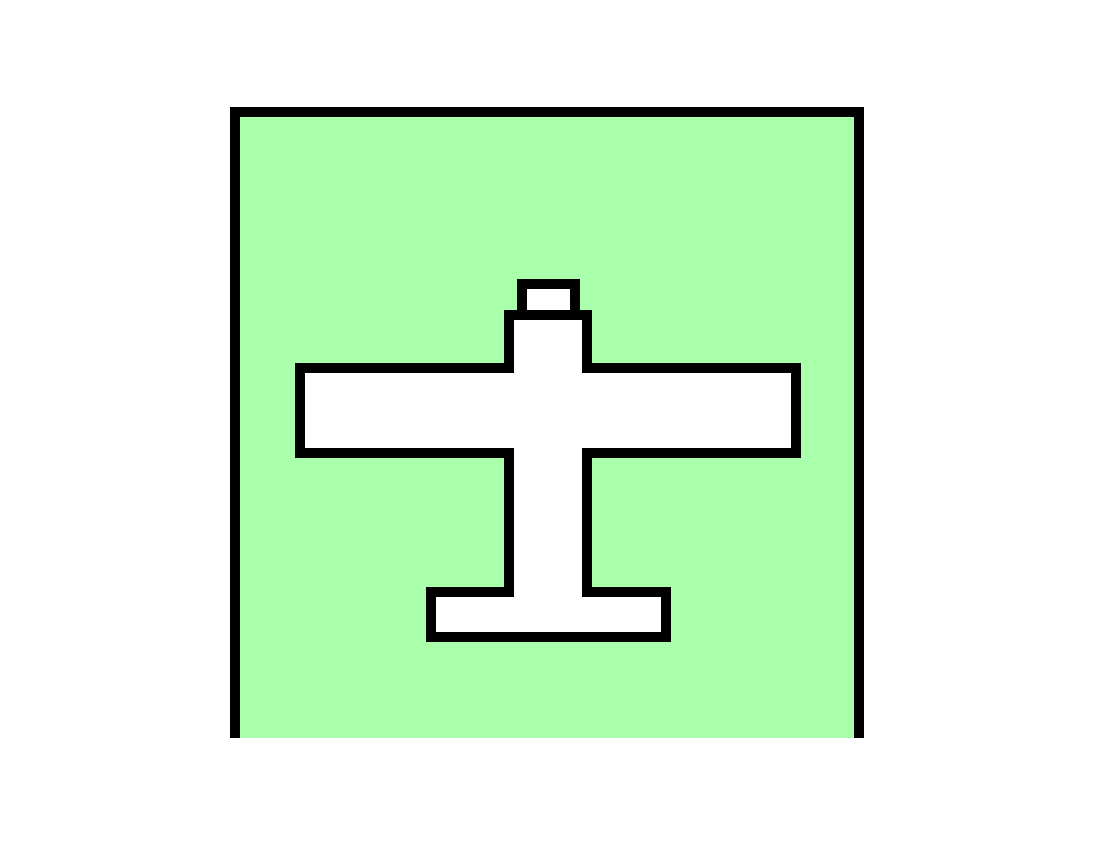

TRASA POWIETRZNA CYWILNA SAMOLOT	1.X.2.3.1	F
			SUA*CF----*****	SFA*CF----*****	SNA*CF----*****	SHA*CF----*****
TRASA POWIETRZNA CYWILNA ŚMIGŁOWIEC	1.X.2.3.2	F
			SUA*CH----*****	SFA*CH----*****	SNA*CH----*****	SHA*CH----*****

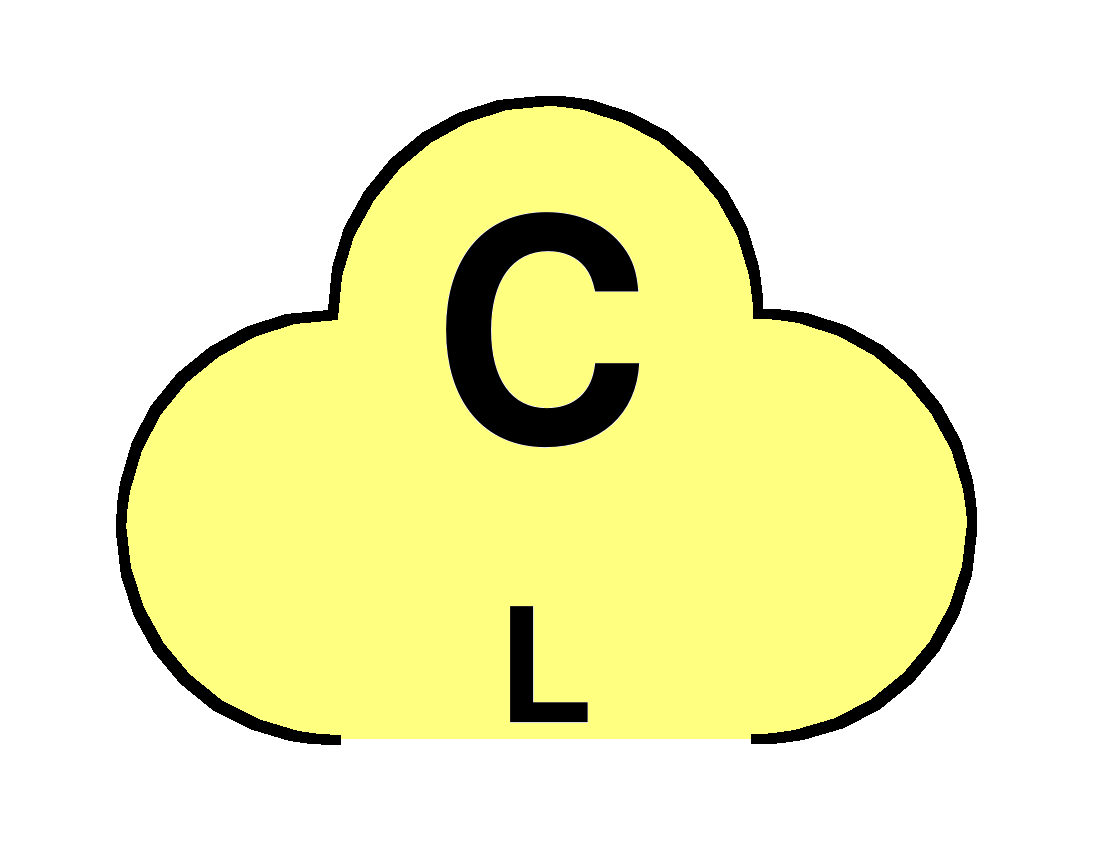

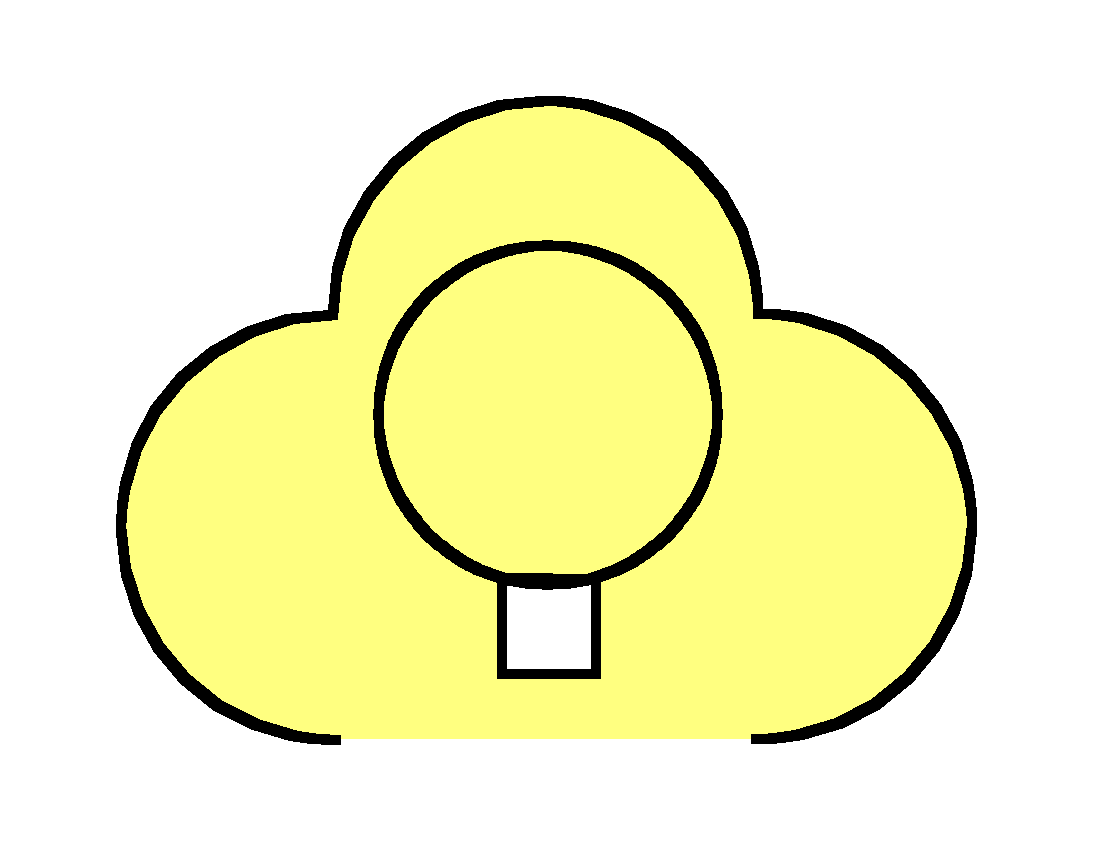

TRASA POWIETRZNA CYWILNA BALON	1.X.2.3.3	F
			SUA*CL----*****	SFA*CL----*****	SNA*CL----*****	SHA*CL----*****
