SPRAWOZDANIE Z ĆWICZENIA NR 4
Temat ćwiczenia:
Poprawa współczynnika mocy
Autor sprawozdania: Piotr Zając Grupa ćwiczeniowa 6
Data wykonania ćwiczenia 10.11.2006
Ocena za sprawozdanie
Data przyjęcia sprawozdania …………………….. …………………………
1. Cel ćwiczenia :
Zapoznanie się z wpływem wartości cos
na pracę układu elektrycznego oraz z jednym ze sposobów kompensacji mocy biernej.
2. Schemat układu pomiarowego:
3. Wzory i przykłady obliczeń :
S = U I = 220 * 0.44 = 96,8 VA
4. Tabela pomiarów i obliczeń
Układ
|
Pomiary |
Obliczenia |
|||||||||
|
U |
P |
I |
I1 |
I2 |
C |
S |
cos ϕ |
Q |
Qc |
ϕ |
|
V |
W |
mA |
mA |
mA |
μF |
VAr |
- |
VAr |
VAr |
0 |
A
|
240 |
41,6 |
680 |
680 |
0 |
0,0 |
163,20 |
0,255 |
157,8 |
157,8 |
75,23 |
|
240 |
42,0 |
610 |
678 |
70 |
1,0 |
146,40 |
0,287 |
140,2 |
140,2 |
73,33 |
|
240 |
42,4 |
548 |
676 |
140 |
2,0 |
131,52 |
0,322 |
124,5 |
124,5 |
71,19 |
|
240 |
42,8 |
480 |
676 |
220 |
3,0 |
115,20 |
0,372 |
107,0 |
107,0 |
68,19 |
|
240 |
43,2 |
420 |
678 |
290 |
4,0 |
100,80 |
0,429 |
91,1 |
91,1 |
64,62 |
|
240 |
43,2 |
360 |
678 |
360 |
5,0 |
86,40 |
0,500 |
74,8 |
74,8 |
60,00 |
|
240 |
43,6 |
310 |
678 |
432 |
6,0 |
74,40 |
0,586 |
60,3 |
60,3 |
54,12 |
|
240 |
43,6 |
270 |
678 |
508 |
7,0 |
64,80 |
0,673 |
47,9 |
47,9 |
47,71 |
|
240 |
43,6 |
246 |
680 |
572 |
8,0 |
59,04 |
0,738 |
39,8 |
39,8 |
42,40 |
|
240 |
43,8 |
244 |
680 |
610 |
8,5 |
58,56 |
0,748 |
38,9 |
38,9 |
41,59 |
|
240 |
44,0 |
244 |
680 |
646 |
9,0 |
58,56 |
0,751 |
38,6 |
38,6 |
41,29 |
|
240 |
44,4 |
252 |
680 |
680 |
9,5 |
60,48 |
0,734 |
41,1 |
41,1 |
42,77 |
|
240 |
44,4 |
262 |
680 |
714 |
10,0 |
62,88 |
0,706 |
44,5 |
44,5 |
45,08 |
B
|
240 |
27,2 |
478 |
480 |
0 |
0,0 |
114,72 |
0,237 |
111,4 |
111,4 |
76,28 |
|
240 |
27,6 |
414 |
482 |
70 |
1,0 |
99,36 |
0,278 |
95,4 |
95,4 |
73,87 |
|
240 |
27,6 |
350 |
482 |
140 |
2,0 |
84,00 |
0,329 |
79,3 |
79,3 |
70,82 |
|
240 |
27,6 |
292 |
482 |
216 |
3,0 |
70,08 |
0,394 |
64,4 |
64,4 |
66,81 |
|
240 |
27,6 |
240 |
482 |
278 |
4,0 |
57,60 |
0,479 |
50,6 |
50,6 |
61,37 |
|
240 |
28,0 |
204 |
482 |
356 |
5,0 |
48,96 |
0,572 |
40,2 |
40,2 |
55,12 |
|
240 |
28,0 |
190 |
484 |
430 |
6,0 |
45,60 |
0,614 |
36,0 |
36,0 |
52,12 |
|
240 |
27,6 |
188 |
424 |
460 |
6,5 |
45,12 |
0,612 |
35,7 |
35,7 |
52,29 |
|
240 |
28,4 |
200 |
486 |
500 |
7,0 |
48,00 |
0,592 |
38,7 |
38,7 |
53,72 |
|
240 |
28 |
212 |
422 |
530 |
7,5 |
50,88 |
0,550 |
42,5 |
42,5 |
56,61 |
|
240 |
28,4 |
234 |
488 |
570 |
8,0 |
56,16 |
0,506 |
48,4 |
48,4 |
59,62 |
|
240 |
29,2 |
284 |
490 |
644 |
9,0 |
68,16 |
0,428 |
61,6 |
61,6 |
64,63 |
|
240 |
29,6 |
340 |
490 |
712 |
10,0 |
81,60 |
0,363 |
76,0 |
76,0 |
68,73 |
C
|
240 |
18,0 |
346 |
350 |
0 |
0,0 |
83,04 |
0,217 |
81,1 |
81,1 |
77,48 |
|
240 |
18,0 |
286 |
350 |
70 |
1,0 |
68,64 |
0,262 |
66,2 |
66,2 |
74,80 |
|
240 |
18,0 |
216 |
338 |
138 |
2,0 |
51,84 |
0,347 |
48,6 |
48,6 |
69,68 |
|
240 |
18,0 |
178 |
338 |
212 |
3,0 |
42,72 |
0,421 |
38,7 |
38,7 |
65,08 |
|
240 |
18,0 |
158 |
338 |
284 |
4,0 |
37,92 |
0,475 |
33,4 |
33,4 |
61,66 |
|
240 |
18,4 |
170 |
340 |
358 |
5,0 |
40,80 |
0,451 |
36,4 |
36,4 |
63,19 |
|
240 |
18,4 |
210 |
340 |
430 |
6,0 |
50,40 |
0,365 |
46,9 |
46,9 |
68,59 |
|
240 |
18,8 |
264 |
340 |
500 |
7,0 |
63,36 |
0,297 |
60,5 |
60,5 |
72,74 |
|
240 |
19,2 |
324 |
340 |
568 |
8,0 |
77,76 |
0,247 |
75,4 |
75,4 |
75,71 |
|
240 |
19,6 |
356 |
340 |
604 |
8,5 |
85,44 |
0,229 |
83,2 |
83,2 |
76,74 |
|
240 |
19,6 |
388 |
340 |
640 |
9,0 |
93,12 |
0,210 |
91,0 |
91,0 |
77,85 |
|
240 |
19,6 |
422 |
342 |
672 |
9,5 |
101,28 |
0,194 |
99,4 |
99,4 |
78,84 |
|
240 |
20,0 |
458 |
342 |
708 |
10,0 |
109,92 |
0,182 |
108,1 |
108,1 |
79,52 |
5. Wykresy:

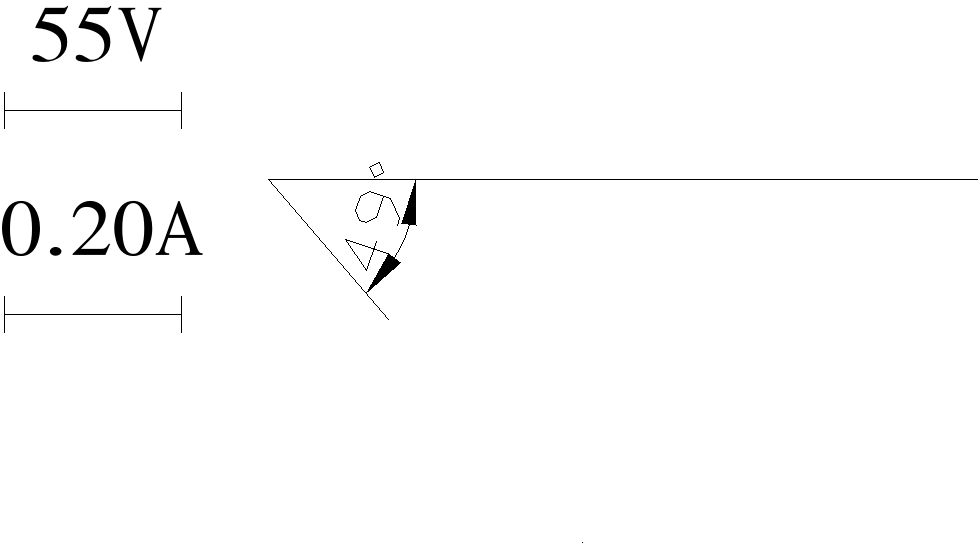

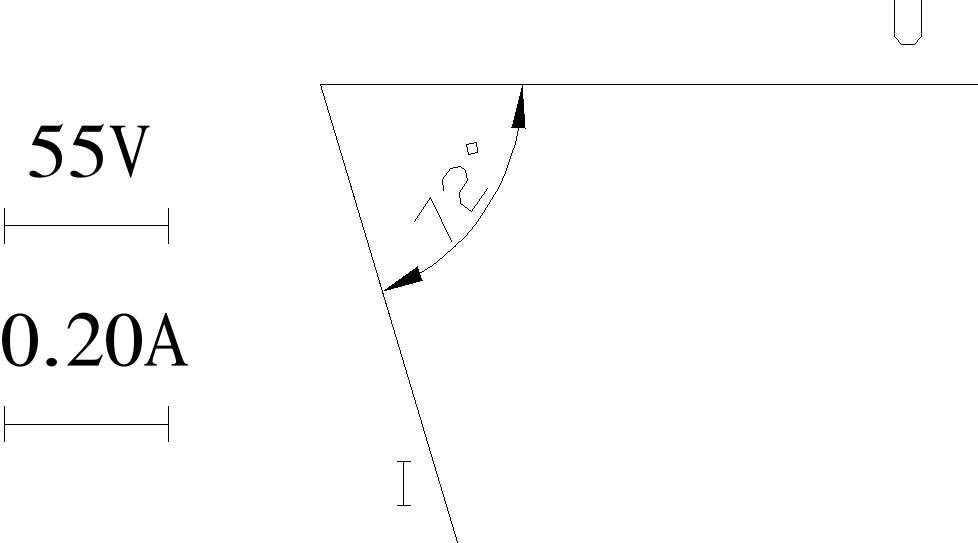

5.1. Wykresy wektorowe prądów dla układu a dla:
C = 0,0 μF
C = 6,0 μF
C = 10,0 μF

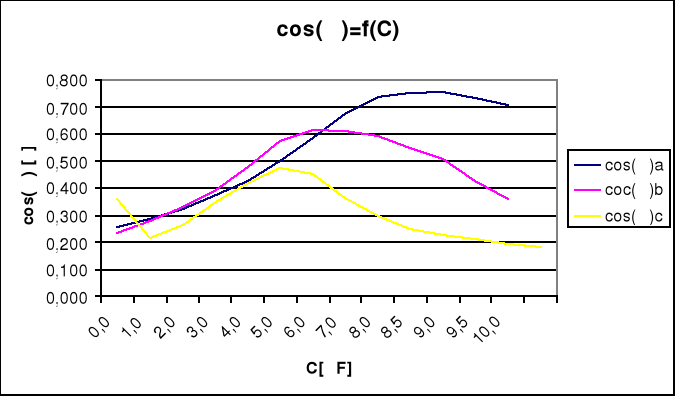

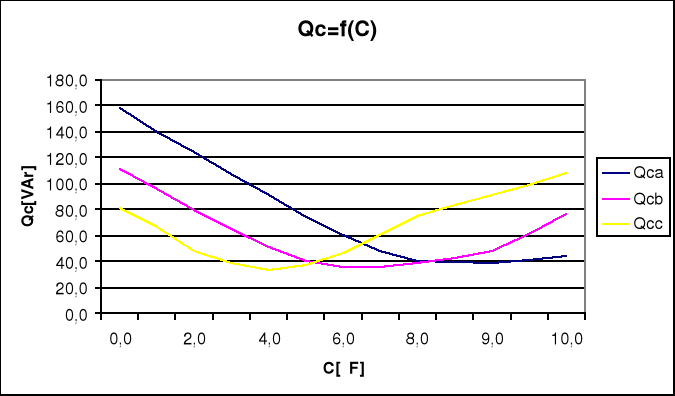

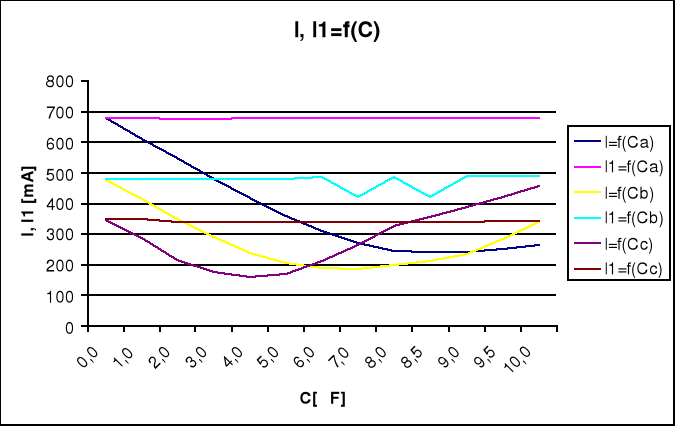

5.2 Wykresy
6. Wnioski:
Podczas wykonywania tego ćwiczenia zapoznaliśmy się ze sposobami poprawy współczynnika mocy czynnej cos
. W wyniku przeprowadzonych pomiarów i obliczeń możemy stwierdzić, że najczęściej stosowanym urządzeniem do poprawy współczynnika mocy jest kondensator włączony równolegle do odbiornika. W praktyce dążymy do tego aby wartość współczynnika mocy była zbliżona do 1. Wówczas moc czynna jest równa mocy pozornej.
Podczas dokonywania pomiarów przy C=0 amperomierz A1 wskazał małą wartość przepływu prądu, a przez tą gałąź nie powinien płynąc żaden prąd. Ten błąd może być spowodowany błędnym odczytaniem wartości prądu z miernika lub złym wyzerowaniem amperomierza.
