PODCIĄG

  1. ZESTAWIENIE OBCIĄŻEŃ.

0x01 graphic

a=2m -( rozpiętość płyty )

L.p

Wyszczególnienie i obliczenie wartości

Obc.

char.

Wsp.

Obc.

Obc. obl.

0x01 graphic
0x01 graphic

0x01 graphic

1.

Obciążenie stałe z płyty

0x01 graphic
=2,65x6,5x2,0

34,45 kN

0x01 graphic

39,78 kN

-

0x01 graphic

-

30,03 kN

2.

ciężar własny żebra

0,20x0,37x24,0xlż

11,54 kN

1,1 (0,9)

12,70 kN

10,39 kN

3.

Ciężar własny podciągu

0,30x0,52x24,0xa

7,49 kN

1,1 (0,9)

8,24 kN

6,74 kN

Obciążenie stałe 0x01 graphic
0x01 graphic
=60,72 kN 0x01 graphic
=47,16 kN

Obciążenie zmienne 0x01 graphic

1,2

0x01 graphic

0x08 graphic

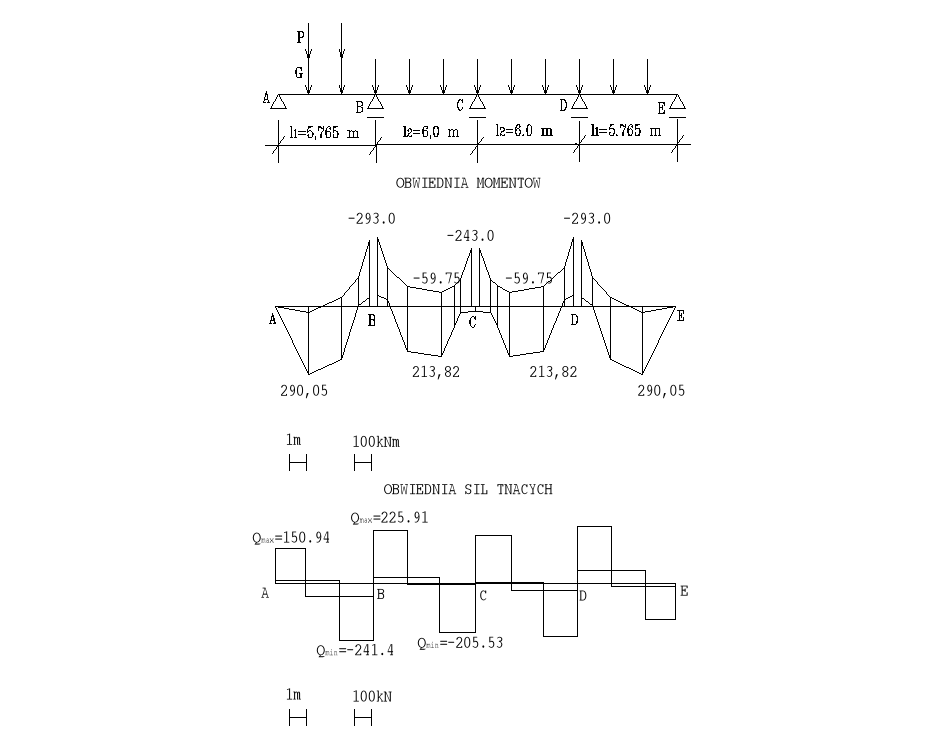

2. SCHEMAT STATYCZNY

0x01 graphic
0x01 graphic

0x01 graphic
0x01 graphic
0x01 graphic

  1. SIŁY WEWNĘTRZNE.

Rozwiązanie przy użyciu „TABLIC INŻYNIEERSKICH” ( tom I : Matematyka- obciążenia ; Statyka - dynamika ), pod redakcją Stanisława Bryla i Jana Bryla. PWN

PRZYKŁADOWE OBLICZENIA:

0x01 graphic

Dla x/l=0,333

0x01 graphic

Obliczenie reakcji podporowych:

0x01 graphic

x/l

Moment zginający

Siły poprzeczne

x

Mmax

Mmin

Qmax

Qmin

G

P

G

P

1

2

3

4

5

Belka czteroprzęsłowa

[m.]

[kNm]

[kNm]

[kN]

[kN]

0,000

0,000

0,000

0,000

0,714

0,857

-0,143

0,00

0,00

0,00

150,94

14,15

0,333

0,238

0,286

-0,048

1,92

290,05

27,19

0,667

0,143

0,238

-0,096

3,85

226,63

-36,70

0,848

-0,091

0,030

-0,121

4,89

-0,76

-120,17

1,000

-0,286

0,036

-0,321

-1,286

0,036

-1,321

5,77

-49,52

-331,15

-55,75

-241,40

Reakcja podporowa Bmax=

3,381

3,595

651,27

1,000

-0,286

0,036

-0,321

1,095

1,274

-0,179

5,77

-51,54

-344,65

225,91

27,24

1,133

-0,140

0,013

-0,153

6,56

-29,19

-165,03

1,333

0,079

0,206

-0,127

7,76

191,80

-81,77

1,667

0,111

0,222

-0,111

9,77

213,82

-59,75

1,790

0,000

0,105

-0,105

10,51

86,43

-86,43

1,858

-0,062

0,055

-0,117

10,91

27,27

-113,66

2,000

-0,191

0,095

-0,286

-0,905

0,286

-1,191

11,77

24,24

-288,41

-3,57

-205,53

Reakcja podporowa Cmax=

2,809

3,381

595,01

G=

47,160

P=

136,800

l1=

5,765

l2=

6,00

0x08 graphic

    1. Wymiarowanie żebra.

      1. Szerokość płyty współpracująca z żebrem.

d= h - a1-∅/2=60-3,0-0,2/2=56 cm

0x01 graphic

0x01 graphic

0x08 graphic

      1. Przyjęcie klasy betonu i stali.

przyjęto beton B25 - fcd =13,3 MPa =13300 kPa

stal AII 18G2 - fyd=310 MPa = 310000 kPa

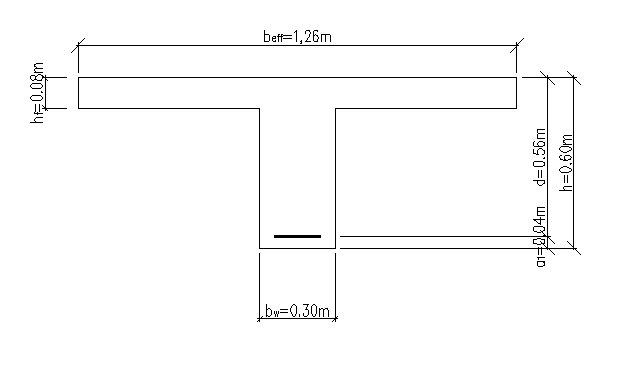

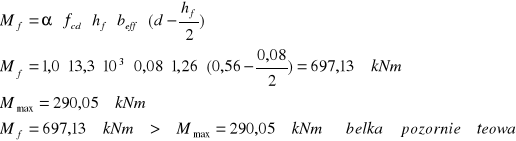

      1. Sprawdzenie „teowości” belki.

0x01 graphic

Wymiary belki : beff x d=1,26 x 0,56 m.

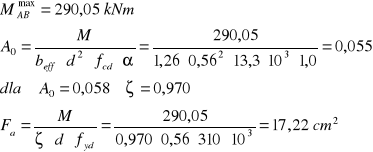

      1. Obliczenie zbrojenia na zginanie.

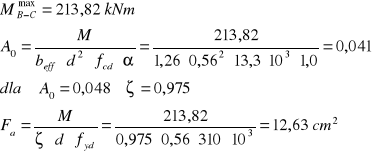

Maksymalne momenty przęsłowe:

0x01 graphic

PRZYJĘTO 6 20 o Fa=18,85 cm2

0x01 graphic

PRZYJĘTO 5 20o Fa=15,71 cm2

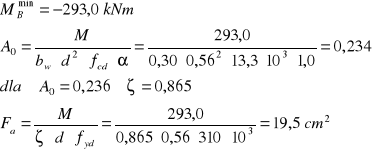

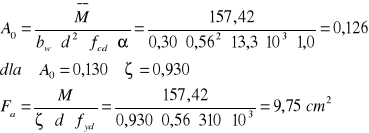

Zbrojenie na momenty podporowe ( w licu podpory):

bw x d = 0,30 x 0,56

0x01 graphic

PRZYJĘTO 7 20 o Fa=21,99 cm2

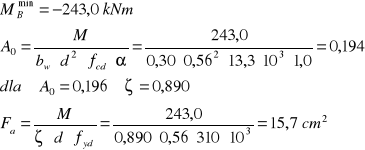

bw x d = 0,30 x 0,56

0x01 graphic

PRZYJĘTO 5 20 o Fa=15,71 cm2

0x01 graphic

0x01 graphic

PRZYJĘTO 4 20 o Fa=12,57 cm2

      1. Obliczenie zbrojenia na ścinanie.

0x08 graphic
- siła przenoszona przez beton:

0x01 graphic

Ponieważ przy podporze A zakładam odgięcie 2 prętów , więc AS1=4∅20=12,57 cm2

0x01 graphic

0x08 graphic

0x01 graphic

Ponieważ cały odcinek ścinania (od lica podpory do pierwszej siły skupionej) będzie podzielony na trzy identyczne odcinki zbrojone strzemionami i jednym prętem odgiętym ∅ 20, a siła ścinająca na całym odcinku jest stała więc wystarczy obliczyć jeden z nich.

Obliczam siłę jaką przeniesie jeden pręt odgięty ∅ 20 mm.

ASw2=3,14 cm2, stal AII 18G2 - fyd=310 MPa = 310000 kPa, s2=0,52 m.

ctgΘ =c1/z=0,52/0,504=1,032 1< ctgΘ =1,032<2

0x01 graphic
Zakładam że pręty odgięte przeniosą 50% VSd=150,94/2=75,47 kN<0x01 graphic
,

więc warunek został spełniony.

Zakładam że strzemiona przeniosą 50% VSd=150,94/2=75,47 kN

Przyjęto strzemiona cztero-cięte ∅6 0x01 graphic

Rozstaw strzemion:

0x01 graphic

przyjęto rozstaw strzemion s1=16 cm

0x01 graphic

Obliczam maksymalną siłę poprzeczną jaką mogą przenieść pręty odgięte i strzemiona.

0x01 graphic
VSd=150,94<0x01 graphic

WNIOSEK : Na całym odcinku ścinania przyjmuje strzemiona ∅ 6 mm cztero cięte w rozstawie co 16 cm, oraz cały odcinek ścinania jest podzielony na trzy mniejsze w których , w każdym znajduje się jeden pręt odgięty ∅ 20 mm.

0x08 graphic

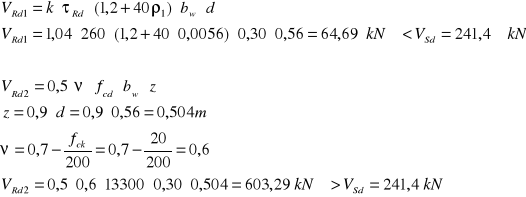

- siła przenoszona przez beton:

0x01 graphic

Ponieważ przy podporze B z lewej strony zakładam odgięcie 3 prętów , więc AS1=3∅20=9,42 cm2

0x01 graphic

0x08 graphic

0x01 graphic

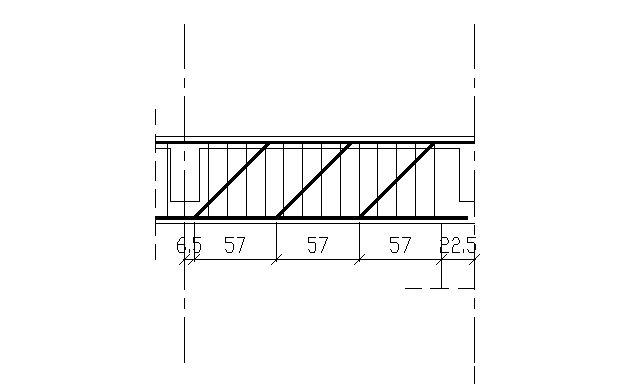

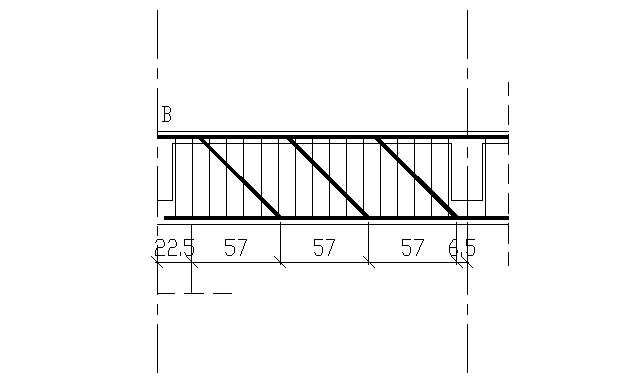

Ponieważ cały odcinek ścinania (od lica podpory do pierwszej siły skupionej) będzie podzielony na trzy identyczne odcinki zbrojone strzemionami i jednym prętem odgiętym ∅ 20, a siła ścinająca na całym odcinku jest stała więc wystarczy obliczyć jeden z nich.

Obliczam siłę jaką przeniesie jeden pręt odgięty ∅ 20 mm.

ASw2=3,14 cm2, stal AII 18G2 - fyd=310 MPa = 310000 kPa, s2=0,57 m.

ctgΘ =c1/z=0,57/0,504=1,13 1< ctgΘ =1,13<2

0x01 graphic
Zakładam że pręty odgięte przeniosą 50% VSd=241,4/2=120,7 kN<0x01 graphic
,

więc warunek został spełniony.

Zakładam że strzemiona przeniosą 50% VSd=241,4/2=120,7 kN

Przyjęto strzemiona cztero-cięte ∅6 0x01 graphic

Rozstaw strzemion:

0x01 graphic

przyjęto rozstaw strzemion s1=11 cm

0x01 graphic

Obliczam maksymalną siłę poprzeczną jaką mogą przenieść pręty odgięte i strzemiona.

0x01 graphic
VSd=241,4<0x01 graphic

WNIOSEK : Na całym odcinku ścinania przyjmuje strzemiona ∅ 6 mm cztero cięte w rozstawie co 11 cm, oraz cały odcinek ścinania jest podzielony na trzy mniejsze w których , w każdym znajduje się jeden pręt odgięty ∅ 20 mm.

-przy podporze B z prawej strony : VSd=225,91 kN

0x08 graphic

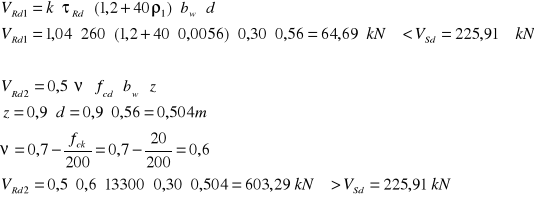

- siła przenoszona przez beton:

0x01 graphic

Ponieważ przy podporze B z lewej strony zakładam odgięcie 2 prętów , więc AS1=3∅20=9,42 cm2

0x01 graphic

0x08 graphic

0x01 graphic

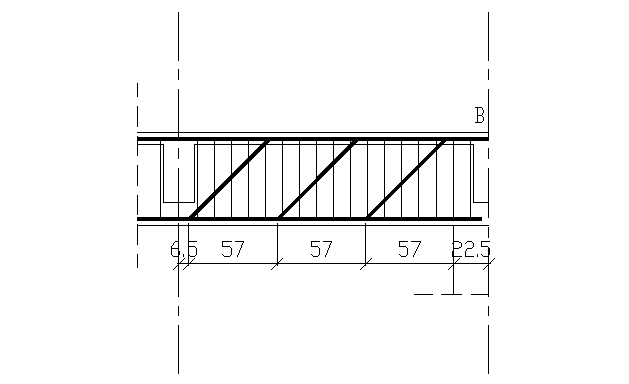

Ponieważ cały odcinek ścinania (od lica podpory do pierwszej siły skupionej) będzie podzielony na trzy identyczne odcinki zbrojone strzemionami i jednym prętem odgiętym ∅ 20, a siła ścinająca na całym odcinku jest stała więc wystarczy obliczyć jeden z nich.

Obliczam siłę jaką przeniesie jeden pręt odgięty ∅ 20 mm.

ASw2=3,14 cm2, stal AII 18G2 - fyd=310 MPa = 310000 kPa, s2=0,57 m.

ctgΘ =c1/z=0,57/0,504=1,13 1< ctgΘ =1,13<2

0x01 graphic
Zakładam że pręty odgięte przeniosą 50% VSd=225,91/2=112,96 kN<0x01 graphic
,

więc warunek został spełniony.

Zakładam że strzemiona przeniosą 50% VSd=225,91/2=112,96 kN

Przyjęto strzemiona cztero-cięte ∅6 0x01 graphic

Rozstaw strzemion:

0x01 graphic

przyjęto rozstaw strzemion s1=11 cm

0x01 graphic

Obliczam maksymalną siłę poprzeczną jaką mogą przenieść pręty odgięte i strzemiona.

0x01 graphic
VSd=225,91<0x01 graphic

WNIOSEK : Na całym odcinku ścinania przyjmuje strzemiona ∅ 6 mm cztero cięte w rozstawie co 11 cm, oraz cały odcinek ścinania jest podzielony na trzy mniejsze w których , w każdym znajduje się jeden pręt odgięty ∅ 20 mm.

przy podporze C : VSd=205,53 kN

0x08 graphic
- siła przenoszona przez beton:

0x01 graphic

Ponieważ przy podporze B z lewej strony zakładam odgięcie 2 prętów , więc AS1=3∅20=9,42 cm2

0x01 graphic

0x08 graphic

0x01 graphic

Ponieważ cały odcinek ścinania (od lica podpory do pierwszej siły skupionej) będzie podzielony na trzy identyczne odcinki zbrojone strzemionami i jednym prętem odgiętym ∅ 20, a siła ścinająca na całym odcinku jest stała więc wystarczy obliczyć jeden z nich.

Obliczam siłę jaką przeniesie jeden pręt odgięty ∅ 20 mm.

ASw2=3,14 cm2, stal AII 18G2 - fyd=310 MPa = 310000 kPa, s2=0,57 m.

ctgΘ =c1/z=0,57/0,504=1,13 1< ctgΘ =1,13<2

0x01 graphic
Zakładam że pręty odgięte przeniosą 50% VSd=205,53/2=102,77 kN<0x01 graphic
,

więc warunek został spełniony.

Zakładam że strzemiona przeniosą 50% VSd=205,53/2=102,77 kN

Przyjęto strzemiona cztero-cięte ∅6 0x01 graphic

Rozstaw strzemion:

0x01 graphic

przyjęto rozstaw strzemion s1=13 cm

0x01 graphic

Obliczam maksymalną siłę poprzeczną jaką mogą przenieść pręty odgięte i strzemiona.

0x01 graphic
VSd=205,53<0x01 graphic

WNIOSEK : Na całym odcinku ścinania przyjmuje strzemiona ∅ 6 mm cztero cięte w rozstawie co 13 cm, oraz cały odcinek ścinania jest podzielony na trzy mniejsze w których , w każdym znajduje się jeden pręt odgięty ∅ 20 mm.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic
