Akademia Górniczo-Hutnicza W Krakowie ZAKŁAD ELEKTROTECHNIKI |
Zespół nr 1
Marcin Szybowski
|
|||||
LABORATORIUM ELEKRTOTECHNIKI |
|||||||
Wydział: EAIiE |
Rok akademicki: 2001/2002 |
Rok studiów: II |
Kierunek: Elektrotechnika |
Grupa: 8 |
|||
Temat ćwiczenia: Pomiary w obwodach prądu trójfazowego. |
|||||||
Data wykonania: 03.12.2001 |
Data zaliczenia:
|
Ocena: |
Układ pomiarowy:
Do sieci trójfazowej 3x220 / 127 V załączony jest odbiornik utworzony z żarówek - promienników skojarzonych w gwiazdę. Istnieje możliwość połączenia punktu gwiazdowego 0' z punktem gwiazdowym 0 źródła i utworzenie w ten sposób układu czteroprzewodowego.
W układzie pomiarowym stosuje się przyrządy do pomiaru :
napięcia międzywęzłowego U.
napięć na fazach odbiornika U1,U2 ,U 3 .
napięcia neutralnego Un.
natężeń prądów w przewodach fazowych I1 ,I 2 ,I3
natężenia prądu w przewodzie neutralnym In
mocy, w układzie dwóch watomierzy W12 ,W23
mocy, w układzie trzech watomierzy W1 ,W2 ,W
Schemat układu pomiarowego :
Odbiornik niesymetryczny tworzymy poprzez podłączenie w różnych fazach różnej ilości połączonych szeregowo żarówek - promienników.
Wyniki pomiarów :
Lp.
|
U12 |
I1 |
I2 |
I3 |
I0 |
U1 |
U2 |
U3 |
U0 |
P12 |
P23 |
P1 |
P2 |
P3 |
R symetryczny z przewodem zerowym |
230 |
3.2 |
3.2 |
3.2 |
0 |
136 |
136 |
136 |
0 |
610 |
610 |
400 |
410 |
410 |
R symetryczny Bez przewodu zerowego |
230 |
3.2 |
3.2 |
3.2 |
0 |
136 |
136 |
136 |
0 |
600 |
620 |
400 |
410 |
410 |
R niesymetryczny z przewodem zerowym |
230 |
1.2 |
3.2 |
2.3 |
1.6 |
136 |
136 |
136 |
0 |
240 |
620 |
160 |
420 |
280 |
R niesymetryczny Bez przewodu zerowego |
230 |
1 |
2.7 |
2.4 |
0 |
172 |
96 |
144 |
42 |
250 |
560 |
240 |
240 |
320 |
R niesymetryczny ( przerwa w 1 fazie ) z przewodem zerowym |
230 |
0 |
3.2 |
2.2 |
2.7 |
136 |
136 |
136 |
0 |
0 |
620 |
0 |
410 |
280 |
R niesymetryczny ( przerwa w 1 fazie ) bez przewodu zerowego |
230 |
0 |
2.4 |
2.4 |
0 |
204 |
80 |
152 |
75 |
0 |
520 |
0 |
180 |
350 |
Obliczenia :
Lp. |
P= P12+P23 Ukł.3-przewodowy |
P= P1+P2+P3 |
Q |
S |
cos ϕ |
1 |
1120 |
1120 |
0 |
0 |
0 |
2 |
1120 |
1120 |
0 |
0 |
0 |
3 |
860 |
860 |
0 |
0 |
0 |
4 |
810 |
800 |
0 |
0 |
0 |
5 |
620 |
690 |
0 |
0 |
0 |
6 |
520 |
530 |
0 |
0 |
0 |
Dla odbiorników RL lub RC dla każdej fazy obliczamy:
Wzory z teorii dla połączenia w gwiazdę :
Wnioski :
W układach symetrycznych prądy w przewodach mają tą samą wartość dla wszystkich faz. W przewodzie zerowym ( neutralnym ) prąd nie płynie, obecność tego przewodu nie ma wpływu na pracę układu. Wykresy wektorowe dla układu symetrycznego 3 i 4 - przewodowego są identyczne.
Watomierze W1 ,W2 ,W3 pokazują takie same wartości ( niewielkie odchylenia są spowodowane niedokładnością pomiaru ).
Watomierze W12 ,W23 w przypadku odbiornika typu R pokazują takie same wartości i suma ich wskazań jest mocą czynną odbiornika.
W układach niesymetrycznych w przypadku sieci 4 - przewodowej każda faza pracuje niezależnie od pozostałych. W przewodzie neutralnym płynie prąd.
W sieci 3 - przewodowej, zmiana w jednej fazie wpływa na pracę pozostałych faz. Między punktami gwiazdowymi źródła i odbiornika występuje napięcie.
Watomierze W1 ,W2 ,W3 pokazują różne wartości. Moc czynna całego odbiornika jest równa sumie wskazań tych watomierzy
W przypadku sieci 4 - przewodowej suma wskazań watomierzy W12 ,W23 nie jest mocą czynną odbiornika.
W sieci 3 - przewodowej suma wskazań watomierzy W12 ,W23 jest mocą czynną odbiornika.
Ze względu na brak czasu nie wykonaliśmy pomiarów dla odbiorników RL i RC.
Załączniki :

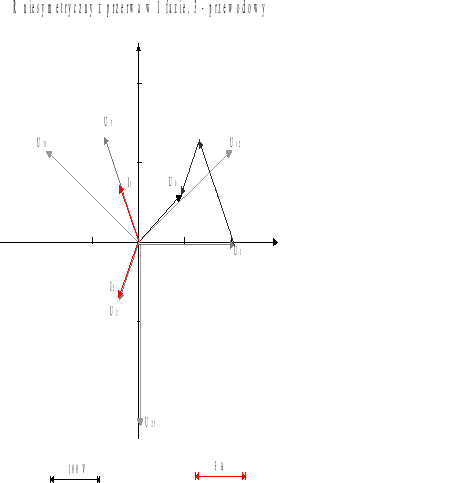

Wykresy wektorowe dla badanych układów.
7
