1. Układ optyczny oka.
Składa się z rogówki i soczewki ocznej, przy czym ośrodki (powietrze, ciecz wodnista i ciało szkliste) graniczące z tymi elementami są różne, dlatego też ogniskowe obrazowa i przedmiotowa są różne. Przesłoną aperturowy oka jest tęczówka. Układ optyczny oka spośród innych wyróżnia wyjątkowa soczewka. Współczynnik załamania jest różny w poszczególnych jej warstwach, w jądrze wynosi 1,40, a w warstwach zewnętrznych 1,33. Również przez różne napięcie mięśnia soczewka staje się mniej lub bardziej wypukła. Dzięki temu zdolność skupiająca oka od siatkówki umożliwia tworzenie na siatkówce obrazów przedmiotów bliskich i dalekich - własność ta to akomodacja oka.
Akomodacja oka ma pewien skończony zakres, wyznaczony przez zdolność do odwzorowania ostro na siatkówce obszaru między osiowymi punktami dalekimi (D) i bliskimi (B). Obraz pierwszego z nich jest utworzony na siatkówce, gdy zdolność skupiająca oka jest najmniejsza (soczewka oczna możliwie płaska), a drugiego, gdy zdolność jest maksymalna. Odwrotność odległości sD punktu dalekiego D od oka nazwana jest refrakcją oka R = 1/SD i mierzona jest w dioptriach.
2. Konstrukcja obrazów otrzymywanych na siatkówce oka.
Na wszystkich poniższych rysunkach kolorem ciemnoniebieskim oznaczony został przedmiot, a kolorem czerwonym — jego obraz. Ogniska soczewki zaznaczone są kropkami na osi optycznej.
Soczewki skupiające:

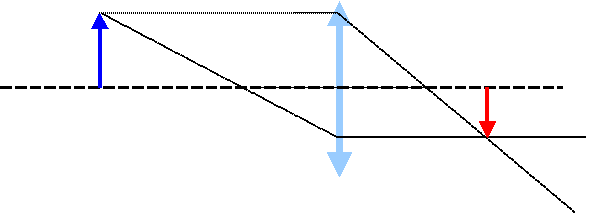

Przedmiot znajduje się w odległości x > 2f od optycznego środka soczewki:
Uzyskany obraz jest: rzeczywisty (znajduje się po przeciwnej stronie soczewki niż przedmiot), pomniejszony i odwrócony.

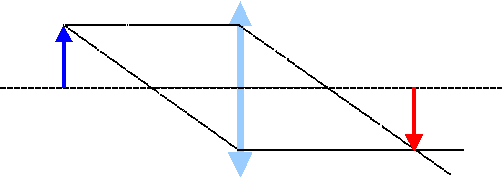

Przedmiot znajduje się w odległości x = 2f od optycznego środka soczewki:
Uzyskany obraz jest: rzeczywisty, naturalnej wielkości i odwrócony.

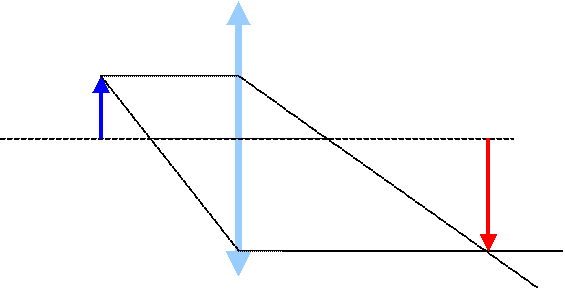

Przedmiot znajduje się w odległości 2f > x > f od optycznego środka soczewki:
Uzyskany obraz jest: rzeczywisty, powiększony i odwrócony.

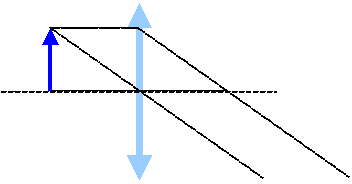

Przedmiot znajduje się w odległości x = f od optycznego środka soczewki:
Obraz nie powstaje. Przedmiot znajduje się w jednym z ognisk soczewki. Po przejściu przez soczewkę promienie biegną równolegle do siebie i nigdzie się nie przecinają.

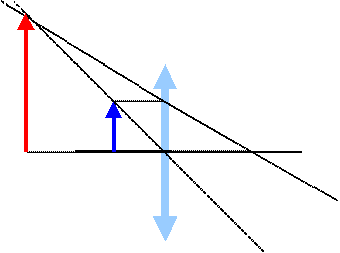

Przedmiot znajduje się w odległości x < f od optycznego środka soczewki:
Uzyskany obraz jest: pozorny (znajduje się po tej samej stronie soczewki, co przedmiot), powiększony i prosty.

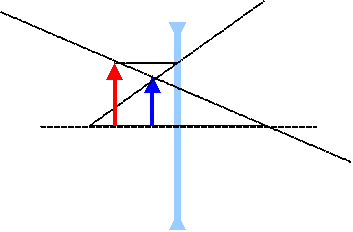

Soczewki rozpraszające:
Uzyskany obraz jest: pozorny, pomniejszony i prosty.
