Sciaga 2(1), Budownictwo PK, Fundamentowanie


1. Zakres badań geol-inż. dla potrzeb bud. drog.

Badania gruntów w terenie zwykle przeprowadza się przed opracowaniem projektu drogi lub budowli dla rozpoznania warunków wodno-gruntowych. Zwykle wykonuje się zwykle w 3 etapach:

badania wstępne (rozpoznawcze)-dla wyboru najbardziej odpowiedniego terenu lub trasy z kilku możliwych rożnych terenów; etap ten dostarcza inf. na temat budowy geol. terenu, war. geotechnicznych,o możliwości uzyskania mat. do budowli ziemnych, dane do oceny wpływu inwestycji na środ. nat..

badania ogólne (podstawowe)- dostarcz.inf. umożliwiających dokonanie ostatecznego wyboru drogi; polegają na opracowaniu mapy geotechnicznej na podstawie badań, pomiarów i wierceń badawczych na obranej trasie drogi, ustalają lokalizacje budowli (el. mostowych) oraz kalkulacje kosztów. W zależności od warunków gruntowych dla poszczególnych klas drogi wykonuje się wiercenia w następujących odległ.

autostrady -*warunki gruntowe proste - 300÷500 m; *warunki gr. złożone - 200÷300m, *war gr.skomplikowane -100÷200 m; w miejscach lokalizacji mostów długich -3 wiercenia; dla długich estakad - 50÷100m;

dla pozostałych dróg w zależności od war grunt., np. dla *war prostych : klasa I, II <150m; klasa III-V <200m;kl. VI,VII <300m;*war złożone : kl. I,II <100m III-V <150m; kl. VI,VII <200m; *war skomplikowane- kl. I,II nie rzadziej niż 50m; kl. III-V nie rzadziej niż 70m ; kl. VI,VII nie rzadziej niż 100m.W przypadku mostów minimalna ilość wierceń: mosty 1-przesł. do 15m -1otwór na podporę; mosty >15m-2 otw. na podporę;mosty wieloprzęsł. do 15m -1 otwór, szer.20m 1 otwór na podporę, szer.>20m- 2otw.na podporę

0x08 graphic
badania szczegółowe (kontrolne)-wykonuje się podczas wykańczania robót ziemnych dla kontroli, czy war.wodno-grunt odpowiadają danym, przyjętym do projektu, dają pełną charakter podłoża pod wzg. budowlanym lub drogowym.

2. Fundamenty bezpośrednie

Fundament-element konstr. budowli, którego zadaniem jest przeniesienie obciążenia od budowli na podłoże grunt. w taki sposób, aby podłoże pod obciążeniem budowli nadmiernie nie osiadało, a cały układ był stateczny.

(ich kształt zależy od rodzaju budowli); dzielimy na bezposr. i pośrednie.

Fund bezpośrednie przenoszą obc. od budowli bezpośr. na grunt. wyłącznie przez dolną powierzchnię (podstawę). Wykonuje się je w wykopach otwartych i posadawia na gr. nośnym, często opiera się je na warstwie z chudego betonu, żwiru lub piasku. Zaliczamy do nich:

0x08 graphic
0x08 graphic
- ławy fund.-na nich spoczywają ściany lub rzędy słupów, wysokość i szer. fund. wynika z obciążeń działających na fund i nośności podłoża grunt.; Wykonuje się jako ławy ceglane, betonowe i żelbetowe (przy dużym obciążeniu budynku)

0x08 graphic
0x08 graphic
0x01 graphic

- stopy fund.- stosuje się pod pojedyncze słupy, przy posadowieniu na mocnym gruncie; mają większa wysokość, gdyż beton pracuje bardziej na ściskanie niż na rozciąganie. Stosuje się je pod słupy, których rozstaw > 4-5m (wyróżniamy o przekr. prostokąt, schodowym, trapez; prefabrykowane)

- ruszty fund - wzajemne połączenie ław ze sobą ;stosuje się je w przypadku słabych grunt, dużej intens. obc., aby powiększyć sztywność całego fund

- fund. płytowe-przenoszą obciąż na powierzchnie o dużych rozmiarach, często osiągają cały obrys budynku, lepiej znoszą nierównomierne osiadanie, wadą jest duża grubość 40-80cm.

-fund. skrzyniowe-składają się z płyty fund., stropu nad pierwszą kondygna-cją i ścian., stosowany przy nierównomiernych osiadaniach, pod budynki wysokie przekazujące b. duże i nierównomierne obciążenia

0x01 graphic

Podział fund z uwagi na sztywność:

*sztywne- osiadają całą swoja objętością, nie ulęgają odkształceniom na wskutek osiadań gruntu (filary mostowe). *sprężyste- dopasowują się do podłoża (stopy, lawy, płyty) *wiotkie-nie stanowią elementu konstr., element funkcjonalny, obiekty towarzysz. *żelbetowe-fund zbrojone w zależności od konstrukcji słupa. Rys 3 z ław fund

3. Projektowanie fund bezpośredniego

Ustalenie parametrów geotechnicznych podłoża - dane do projektowania powinny zawierać aktualne informacje techniczne o projektowaniu budowli oraz dane o gruntach: -przekroje geotechniczne z układem warstw gr., jego gęstości, KTW Ø., kohezje, moduł ściśliwości, stan gruntu; należy przyjąć także wstępne wymiary fund.(posługując się wytycznymi) oraz wstępną głębokość posadowienia fund. - Dmin

Sprawdzenie warunków I SGN - Przy sprawdzaniu I SGN musi być spełniony warunek obl. Qr ≤m·Qf , gdzie Qf-oblicz. opór graniczny podłoża gr. przeciwdz. obciążeniu Qr,; Qr =Qn·γt , Qn-wart.charakt., γt -wsp.obciąż. (przy oblicz. Qr należy uwzględnić najniekorzystniejsze zestawienia oddziaływań budowli od obciążenia stałego i zmiennego oraz oblicz. wartości ciężaru własnego i parcia gruntu

Rodzaje stanów granicznych

*usuwisko lub zsuw fundamentów lub podłoża wraz z budowlą

*przesunięcie w poziomie posadowienia fundamentu lub w głębszych warstwach podłoża (może nast. przesunięcie w płaszcz. kontaktowej lub tam gdzie opór będzie najmniejszy)

*wypieranie gruntu przez pojedynczy fundament lub całą budowlę (przy przekroczeniu nośności). Warunek obliczeniowy Nr ≤m·QfNB

0x08 graphic

gdzie L=L-2·eL, B=B-2·eB, e=(M+H·Dmin)/N; Dmin-gł.posad., γD-ciężar obj do poz. posad, γB-ciężar obj od poz. pos o dł B, Cu-spójność, NC,ND,NB - wsp. nośności gr.(zależne od KTW Ø), iC,iD,iB - wsp.uwzg. wpływ nachylenia wypadkowej obciążenia do pionu, m -wsp.korekcyj.0.8÷0.9;

W stropie warstwy słabej przyjmuje się wymiary fundamentu „wirtualnego”, a więc o najbardziej niekorzyst. warun. i ponownie oblicza się Nr <m·QfNB

Sprawdzenie II SG (Użytkowania )

Ten stan graniczny nie zawsze trzeba sprawdzać, nie trzeba gdy grunt jest mało odkształcalny występują równomierne osiadania. Przy obl. IISG musi być spełniony war. obl [S] < [Sdop] , S - symbol umownej wartości przemieszczenia lub odkształcenia, Sdop -wart. dop. przem. i odkszt.;

Możemy oznaczać m.in. *osiadanie średnie SŚr< SŚrdop *przechylenie budynku θ <θdop , *strzałka ugięcia f < fdop ; * względna różnica osiadań

Δs/l <(Δs/l)dop

4. Zasady wykonywania robót fund

Zasady te składają się z kilku podstawowych etapów:

*wytyczenie osi głównej posadowienia budynku i założenie reperów.

*wytycz fund i granic wykopu; *wykonanie robót ziemnych (wykop) *stwierdzenie zgodności gruntu w poz posadowienia z dokument.

*zabezpieczenie ścian wykopu, odwodnienie *wykon. fund *zasypanie fund

Wykop należy: *chronić przed dopływem wody *ostatnie 30cm wykopać ręcznie (by nie było wibracji - niektóre grunty upłynniają się od drgań *gr. ilaste zabezpieczyć (przykryć folia) by nie pęczniały *nie przegłębiać dna wykopu *zacząć od fund położonych najgłębiej *nierówności regenerować grunt łatwo zagęszcz. (piasek, pospółka) *wykonać wartswę chudego betonu

*wąskoprzestrzenne S<6m (kształt wydłużony, dla ław fund.),

*szerokoprzestrzenne S>6m (o dużej pow. i kształcie zależnym od wymia-rów i zarysów podstawy; najmn.wymiar każdego z jego boków 1,5m)

*jamiste- w kształcie dołu o wym.boku <1,5 m (dla pojedynczych słupów)

0x01 graphic

*Dla D=2-2.5m P, Ż=1:0.75 (pion:poziom)| Gp,Pg,π=1:0.5| J,Gz=1:025

*Dla D=2.5-5.0m P, Ż=1:1 (pion:poziom)| Gp,Pg,π=1:0.67| J,Gz=1:050

*w gruntach spoistych hC - gł. Kryt, e=γhKa -2c(Ka)1/2

e=0 γhKa=2c(Ka)1/2 hC=2c/γh(Ka)1/2

5. Odwodnienie wykopu

Odwodnienie czyli pozbycie się wody z obszaru wykopu. dzielimy na: ►powierzchniowe-pompowanie wody bezp. z dna wykopu. Odwodnienie działki bud. Możemy wykonać przez wybud. systemu rowków odwadniaj. Rowków nie należy prowadzić pod projektowanymi ścianami żeby nie zmniejszyć nośności podłoża

0x01 graphic

Obj.wody dopływająca do wykopu Q=q·A, A-pow.dna

q-wydatek wody z 1m2 dna wykopu wyrażony w m3/h

Pd~0.15m3/h, PŚ~0.25m3/h,

Pg, Ż~0.3-3.0m3/h

wgłębne (met. wgłębnymi za pomocą studni depresyjnych lub igłofiltrów. Stosowane jest w gr niesp. (piaski, żwiry) w sąsiedztwie wykopów wykonuje się studnie depresyjne w otworach wiertniczych o φ=20-50cm

Wprowadza się w nie rury filtracyjne zakończone koszem zsawnym, a przestrzeń wokół rury wypełnia się obsypka filtracyjna, stopniowo podciągając rury wiertnicze.

0x01 graphic

W zależności od rodzaju pompy wyróżniamy:* pompy ssące-chłonące (rura ssawna do pojemnika zbiorczego a stamtąd do pomp. *p głębinowe.

Stosuje się również igłofiltry- studnie rurowe o φ=38mmo dł 8-10m., Do 1 pompy podłącza się 50-60 igłofiltrów w rozstawie 0.6-1.8m. Takim rozstawem możemy obniżyć poziom wody o ok. 5m, poziom wody możemy obniżyć bardziej, gdy umieścimy kolejne igłofiltry. Dla gruntów małoprzepuszczalnychigłofiltry + elektroosmoza

Katoda (igłofiltry), anoda (prety stalowe)prądprzysp.przepł.wody *Drenaż-polega na doprowadzeniu wody za pomocą sieci rurek drenarskich do rowów, którymi woda spływa poza obszar odwadniany. Wyróżniamy 2 rodzaje drenowania *czołowe- przecina i ujmuje wodę przesączającą się do wykopu. stosuje się gdy nieprzep. warstwa gr. zalega płytko i rów drenarski może odprowadzić cala wodę.*pierścieniowe -polega na otoczeniu wykopu drenami przecinającymi dopływ wody gr z zew.

0x01 graphic

10. Metody stabilizacji osuwisk drogowych

Przy wykorzystaniu większych wykopów i nasypów mogą wystąpić osuwiska i zsuwy zboczy, gdy wzdłuż dowolnej ciągłej powierzchni w zboczu lub w skarpie siły ścinające przekr. wytrz gr. na ścinanie. Osuwiskiem nazywa się obruszenie gr. w dół wzdłuż krzywoliniowej pow. poślizgu. Stateczność zboczy może być tylko wtedy rozpoznana gdy zostaną spełnione warunki:

•dokładne rozpoznanie budowy geol. i war wodnych terenu, przy czym na terenie osuwisk trzeba zlokalizować przebieg pow. poślizgu.

•dokładne wyznaczenie fiz. i mech cech gr. i skał wzdłuż spodziewanych lub dawnych pow. poślizgu.

•właściwe zast. metod obl. stateczności zboczy i skarp.

•odp zast. zabezpieczeń.

Sprawdzenie stateczności zboczy polega na obliczeniu min wsp. pewności Fmin przy zastos. odp metody obl.wsp Fmin> Fdop dla danej metody. Należy zwrócić uwagę na wyst. wody gr. Woda wpływa na zmniejszenie napr. efektywnych w szkielecie gr. oraz na zwiększenie sił zniszcz.

W celu zabezp. osuwisk stosuje się nast. zabezp terenu: •odwodnienie •drenaż •filtry wiertnicze •zastrzyki uszczelniające •zmniejszenia nachylenia skarp i zboczy •podparcie skarpy nasypu •podparcie rusztem oporowym •wzmocnienie skarp rusztem żelbetowym •kotwie. Pierwsze 3 obejmują odwodnienie terenu osuwiskowego i są bardzo efektywne w przypadku wyst wody w utworach przepuszczalnych lub w szczelinach skał. Pozostałe stosuje się w przypadku osuwisk w gr. z pow. osłabień strukturalnych lub o małej wytrz. na ścinanie

7. Projektowanie fundamentów na palach

NOŚNOŚĆ POJEDYNCZEGO PALA

0x08 graphic
0x08 graphic

Nt - nośność pala pojedynczego

Np - nośność podstawy pala

Ns - nośność wynik. z tarcia pobocz

Ns zależne od il. i rodzaju warstw

q - jedn.wytrz. gr w podstawie pala

Ap - pole przekroju podst. Pala; As - pole pobocznicy

ti - jedn.wytrz gruntu wzdłuż poboc

Sp - wsp.tech uwzględniający met. wprowadz. pala i jego wykonanie

Ss - wsp.tech dla tarcia wzdłuż pobocznicy pala

Dla pali Franki Ap=1.75A (gr.niesp) Ap=1.5A (gr.sp)

0x08 graphic

Gr.niesp ID>0.33, -gr.niesp ID>0.33| DO=0.4mhC=10m

DO<0.4mhC<10m. Pale wiercone i
DO>0.4m - hCi większe o 30%

q(r)=q·γm= q·0.9 | t(r)=t·γm= q·0.9

0x08 graphic

Warunki szczegóne

0x01 graphic

0x01 graphic

t=0 dla IL>0.75 ID<0.2 .przyjmowanie

tarcia negat: świeże nasypy i piasek,

Pg,Gp, Torfy, Nm (t=5-10), Pπ, πP(t=10)

Nośność pali w grupie. Pal opiera się na skale, gr.spoistych w st.zwartym, gr.niesp w st.zagęszcz (pale zagłębione min 1m - nie bierzemy pod uwagę tego co może przenieść grunt) to nośność pali jest sumą nośności pojedynczych pali. Przy obliczeniach wynika, że grunt między palami (w podstawie płyty) przenosi obciążenie w 30-40%. Dla pozostałych gr.:

0x08 graphic
R - promień oddziaływania pala,

r - odległość między palami

α - kąt oddziaływania pali na grunt:

gr.sp: α=10 (mpl,pl) α=40 (twpl) α=60 (płz,zw)

gr.nsp α=50 (st.luźny) α=60 (średzg) α=70 (zagęscz)

r/R>2.0 - nie ma wpływu pali na siebie, r/R<2.0 -

wyst.oddziaływanie-wnosimy poprawkę na

0x08 graphic
oddziaływanie pali

m-wsp.zmniejszający tarcie wzdłuż pobocznicy pala <1, zależy od r/R

Zbyt bliskie rozstawienie pali grozi utratą nosności

ROZMIESZCZENIE PALI POD FUNDAMENTAMI

Pal nie może wychodzić poza obrys rusztu (ławy). Przy dużych rozstawach element wieńczący musi być odpowiednio zbrojony. Przy większym rozstawie pali niż 8.0D może nastąpić zbyt duże ugięcie elem.wieńczącego

0x01 graphic

0x01 graphic

I SGN Qr ≤ m ·Qf dla grupy pali Qr≤m(Nt-mn·Tn)

Qr=Qrc/n - obliczeniowa wielkość siły działającej wzdłuż osi pala

(całk.obciążenie - wart.obl + ciężar pali, rusztu...)

Nt - nosność pala bez tarcia negatywnego

Tn - tarcie negatywne (obliczeniowa wartość)

mn - wsp. korekcyjny dla tarcia neg.mn=0.9 dla więcej niż 2 pali

mn > 1 dla gr.niesp w st.luźnym

0x08 graphic

0x08 graphic

Mimośród I SGN - obc. Poziome Użytkowania Rozmieszczanie pali aby były w miarę

równo obciążone (rys. poniżej)

PRÓBNE OBCIĄŻENIA - sprawdzenie nośności w terenie. Na 100 pali obciążamy 2, na kolejne 100 +1, zadajemy obciążenie projektowanie na dany pal. Mierzymy osiadania w czasie. Przy próbnym obciążeniu musimy pal przeciążyć o 50%. Wykorzystujemy 2 sąsiednie pale - 2 pale pracują na wyciąganie, 3ci na wciskanie. Zależność między obciążeniem a osiadaniem pokazuje przebieg próbnego obciążenia

6. Fundamenty na palach (war. stosowania, rodzaje pali, dobór pali do war.grunt i konstr.)

Pale są gotowe lub wykon. w gruncie. Stos. Ø do h pala ≈ ok.1:20,1:50

►Fundamentowanie na palach stosuje się gdy:

*w poziomie posadowienia zalega grunt nie nadający się do posadowienia bezpośr. *budowla narażona jest na możliwość powstania zsuwu (pale zwiększają opór na ścinanie) *fundamenty są ograniczone w planie ze względu na urządzenia podziemne *fundamenty maszyn należy związać z głębszymi warstwami podłoża w celu zmniejszenia drgań w strefie przypowierzchniowej, przekazujących się na wrażliwe podłoże *zachodzi konieczność zagęszczenia podłoża

►Pod względem pracy statycznej dzielimy pale na: *normalne (c) (ich nośność w równym stopniu zależy od oporu gruntu pod ostrzem, jak i od oporu tarcia wzdłuż pobocznicy pala *stojące (a) (nośność zależy od oporu pod ostrzem pala - np. posadowienie na skale) *zawieszone (b) (nośność zależna od tarcia wzdłuż pobocznicy).

0x01 graphic

►Pod wzg. materiału: *drewniane (odp. na chem, drewno sosnowe lub świerkowe Ømin=20cm), *stalowe (kołowe o przekr O T, *żelbetowe (bok a lub Ø 30-45cm).

►Sposób wprowadzania w grunt: *wbijane *wpłukiwane *wiercone *częściowo wbijane i wpłukiwane.

PALE WBIJANE Pale Franki

0x08 graphic

Dł. rury 12m, ale po łączeniu może być nawet 40m, nośność 1000-2000kN.

Pale żwirowe Franki - korek żwirowy -płd. obejście Krakowa

PALE WIERCONE Pale Straussa (1899r)

0x08 graphic
Pale Wolfscholza

Odwiert do żądanej głębokości, zamyka się rurę

szczelną czapą, podłączamy przewody ze spręż.

pow. wypychanie wody. Pod dużym ciśn.

wprowadza się beton (jest bardziej zespolony z

gruntem) i podciągamy rurę. Lepsze od p. Straussa.

PALE WIELKOŚREDNICOWE Ø=60-200cm

Pale Benoto - duża średnica i przeważnie powiększona dwukrotnie szerokość stopy. Podłoże musi być b.nośnym gruntem - iły zwarte, skały, żwiry b.zagęszczone. Jest chwytak wybierający z rury grunt z podłoża,

Pale betonowe w otworach wierconych za pomocą wiertnicy Salzgitter

Wypłukiw. urobku, odspajanie wiertłem gr. rozluźnionego wodą i odsysanie

Pale H-W (Huta Katowice) rura obsadowa Ø=40-150cm. Rurę wsadza się w 0x08 graphic

grunt systemem wibracyjno-udarowym.

Betonujemy rurę betonem plastycznym,

wyciągamy rurę. Rurę należy zawsze

wyciągnąć tak aby beton zostawał w niej na

ok. 30cm nie mniej, żeby nie wszedł grunt lub

nie zrobiły się puste luki między betonem.

PALE Z POSZERZONĄ PODSTAWĄ - podstawa zwiększona do nawet do 300cm

MIKROPALE Ømax=25cm, najczęściej Ø=7-25cm (wzmacnianie obiektów istniejących, wzmacnianie posadowienia tam gdzie nie ma możliwości nowych całych pali). 1.Odwierca się małośrednicowy otwór 2. wstawia zbrojenie, 3. wtłaczanie zaczynu lub zaprawy 4. Iniekcja zaczynu lub zaprawy 5. Usunięcie rury obsadowej i przyspawanie płyty

0x01 graphic

PALE ODCINKOWE „MEGA”

Nadają się do istniejących budynków, pod ścianą wciskamy odcinki, pompujemy pompą wciskając w grunt (RYS 1)

Obciążenie nie większe niż przeciwciężar konstr - aby nie podnieść budynku

PALE WKRĘCANE TYPU TUBEX do wzmacniania istniejących budynków i nowych (słupy wysokiego napięcia) konstrukcje stalowe i stalowo-betonowe.

WYSOKOCIŚNIENIOWA INJEKCJA STRUMIENIOWA (JET GROUNTING) - uszczelnianie podłoże, wzmacnianie obiektów. Polega na niszczeniu naturalnej struktury gruntu strumieniem cieczy o bardzo dużym ciśnieniu (do 80Mpa) i zmieszaniu uzyskanej puply gruntowej ze spoiwem wtryskiwanym w pulpę także pod ciśnieniem (50 Mpa). Powstają pale grunt.-cement 60-150cm, udźwig 1500kN. Spoiwo- cem.portlandzki 30-35.

Metoda we wszystkich gruntach mineralnych rodzimych i nasypowych oraz torfach i namułach, nośność zależy od rodzaju gruntu, Wada: gdy woda gruntowa jest agresywna nie stosuje się (nie wiąże beton)

PALE TYPU CFA Ø=120cm. Świder ślimakowy ciągły - odwiercamy do warstwy gr.nośnego, przez otwór w świdrze wlewamy beton i jednocześnie wykręcamy świder do góry. Część gruntu wyjdzie na świdrze, większość gruntu dogęści się na pobocznicy wiercenia. Jest trudność w zbrojeniu CFA i poprzednim ) Zbrojenie wprowadza się do uformowanego pala, który jeszcze nie wysechł, zbrojenie jest wiodkie i trudno go wsadzić prosto w beton. Gdy jest woda pod ciśnieniem trzeba bardzo uważać wyciągając świder, żeby woda nie wcisnęła w beton gruntu. Są spec. urządz. sprawdzające ciągłość betonu, ciśn.wody+ciągły monitoring wykon.pali

PALE ATLAS - wkręcane, bez wydobywania gruntu i bez szkodliwych wibracji. Ostrze zostaje w podłożu, wkręcamy (przez nacisk z jedno-czesnym rozpychaniem) i wlewamy mieszankę betonową, rzadko stos.w PL

KOLUMNY ŻWIROWO-BETONOWE FSS, bez zbrojenia, wprowadzanie w grunt wibroflotu z rurą obsadową wypełnioną w części żwirem, Gdy dojdziemy do nośnego gruntu, wlewamy beton, Dobre do wzmacniania nasypów drogowych

11. Wzmacnianie podłoża grunt. i istniej.fund.

GRUNTY Gr. dobre (zw, płzw, twplast) Gr. słabe:

- podział zależy od rodzaju gruntu (składu), od stopnia zagęszczenia (piaski, żwiry, pospółki), od st. plastyczności (od 0.25 - gr. wątpliwe)

- zawierające dużą ilość cz.org (namuł, torfy)

- gr. antropologiczne (odpady przem, komunalne, górnicze) - param. Nie do przewidzenia /wymagają wzmocnienia/

SPOSOBY WZM.GRUNTÓW º zbrojenia (geotekstylia)

º wymiana gr. (słabonośnego, wysadzinowego, do głeb.strefy przemarzania) na piasek, pospółkę, piasek stabilizowany cementem i zagęszczenie go.

Wstępne obciążenie gruntu (w przypadku gr.spois, nieskonsolidowanych i gr.niesp. w st.luźnym) polega na usypaniu na obszarze przyszłej budowy nasypu ziemnego lub ułożeniu innego materiału. Pod wpływem ciężaru nasypu następuje konsolidacja gruntu, grunt osiada i zagęszcza się i odpowiednio wzmacnia

ºDreny pionowe i metoda elektroosmozy - skrócenie czasu konsolidacji podłoża przy wstępnym obciążeniu gruntów spoistych lub organicznych. Można uzyskać za pomocą drenów pionowych (met wiertnicza lub wwibrowywania)

- wykonanie w podłożu pionowych sączków skracających drogę przepływu wypieranej wody

- w gr.spoistych o wsp.frakcji K<10­-5m/s możliwe jest osuszenie gruntu za pomocą elektroosmozy

ºmetody dynamiczne - sposób wzmacniania gr.słabych, - szkodliwe oddziaływanie drgań na istniej.bud

ºimpulsowe *udary (ciężkie ubijanie) - zagęszczenie podłoża ubijakiem o dużej masie spadającym swobodnie z dużej wys. na powierzchnię terenu *wyrównanie gr, *utworzenie rowów odprowadzających wody powierzchn. 0x08 graphic
Krater wypełnia się mat.zagęszczalnym i wraz z gruntem niedogęszczonym poddaje się udarom z małej wysokości „miejsce w miejsce”. Metoda DC jest dobra dla gr.piaszczystych i kamiennych a zwłaszcza nasypowych i ....wanych.

„””Henrad””” opracował wzór empiryczny H=mn1/2

H - grunt wzmocnienia; m - masa ubijaka, h - wys swobodnego spadku

ºwibrofiltracja (zagęszczenie gruntu w „””oto...””” przemieszanej ku górze głowicy Kellera) Można doziarnić materiał przez dodatkowe wprowadzenie piasku, żwiru... Opłacalne w gruntach o dużej ilości wody lub lub w gruntach wymagających zagęszczenia do poziomu poniżej zwG.

0x08 graphic
ºwibrowymiana (kolumny kamienne -- tłucznia, rumoszu, grubego żwiru) Metoda zmodyfikowana: kolumny wykonane w otoczeniu geowłókniny z zastosowaniem technologii pali Franki

8. Fund. na studniach i kesonach

0x08 graphic
Najstarsza technologia stos. w gr. słabych, polega na wykonaniu skrzyni z betonu, stali, drewna otwartej od góry i doły, którą zagłębia się stopniowo przez wybieranie gruntu z wnętrza skrzyni i spod nacisku skrzyni

Dochodzimy przez wybieranie gruntu do w. Nośnej. Średnica studni musi pozwolić na wybieranie gruntu (Ømin=0.8m, zależnie od przezn. Ømax=60-80m). Studnia może być wykonana w celu umieszczenia urz. podziemnych. Na rzece ustawiamy rusztowanie stałe i z niego opuszczamy studnię lub wykorz. jedn.pływające.

0x01 graphic

Rozmieszczenie: *filar mostowy (na dwóch studniach wykraczających swym obrysem poza obrys filara

*obiekt budowlany (inny) - pod kominy-kilka studni, pod narożami (większe), na skrzyżowaniu ścian (owalne), pod ścianami (mniejsze). Płyta żelbetowa daje podstawę do wzniesienia konstr

OSTRZA (noże) - betonowe, stalowe, drewniane

0x01 graphic

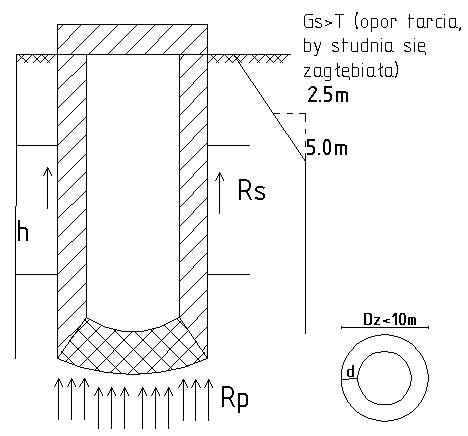

OBLICZANIE FUNDAMENTÓW NA STUDNIACH

0x08 graphic
Ns = Rp + Rs Ns - nośność studni, Rp=F·qfe - nośność w podstawie ,

qfe - jedn.opór gruntu w podstawie. Rs=U(h-2.5)tśr - nośność wzdłuż pobocznicy, U - obwód studni, tśr - średnia ważona dla poszcz. warstw

t=25kPa dla Ż, Po, P; t=12kPa dla gr.spoistych. Zasadniczy udział w nośności studni ma Rp.

Dla st. żelbet d=Dz/12+(5-15cm)

Dla st. Beton. d=Dz/10+(5-15cm)

FUNDAMENTY NA KESONACH

0x08 graphic
W warunkach obecności wody gr. wykonywanie na sucho, w warunkach nadciśn. Dochodzimy do gruntu nośnego (max 35m) słupa wody gr.

Zamiast kesonów stosowane są aktualnie pale wielkośrednicowe

Keson stalowy, żelbetowy, wydobycie gruntu ręczne, za pomocą hydroelewatorów wypompowujących grunt z kesonu

0x01 graphic

9. Ścianki szczelne i szczelinowe

ŚCIANKI SZCZELNE to podłużne elementy zagłębiane w grunt (z betonu lub drewna lub stali) często stosowane przy zabezp. wykopów , wbijane lub wwibrowywane.

0x01 graphic
Dominującym materiałem na ścianki szczelne jest stal (Larssen - el. Walcowane, stalowe kształtowniki). Najważniejsze jest odpowiednie wyprofilowanie zamków -połączenie elementów stalowych *Larssen, *Kruppa, *Klöchner *Hoesch, Peine (dwuteownik).

0x08 graphic
Ścianki szczelne podpiera się kotwami (rys)

Dla pewnych mom. zgin. musi być podpora (gdy już dobre przekroje nie pomagają)

0x08 graphic
ICOS-VEDER w 1956r (Włosko—Austryjackie), wwiercane pale obok siebie (palisady). Np. do garaży podziemnych, zabezp. ist.obiekt. Te konstr. Mogą przenieść także obc. pionowe

pale włożone mijankowo

ŚCIANKI SZCZELINOWE

0x08 graphic
Grunty tiksotropowe: -bentonit, ił fπ>50%

Beton wprowadzany do zawiesiny nie traci swej jakości, zbrojenie wprowadzane do zawiesiny nie traci swej wytrzymałości

0x08 graphic

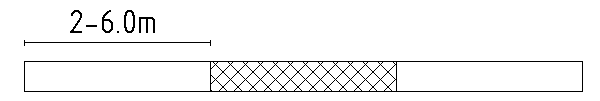

Łączenie poszczególnych segmentów przy pomocy - elastycznych wkładek

0x08 graphic
Metodą ścianek szczelinowych wykonuje się również zabezp. budowli, mury oporowe.

OBLICZANIE SCIANEK SZCZELNYCH

0x01 graphic

1) Głęb.wbicia ścianki t. Wspornik dołem utwierdz. w gr, górą nie podparta ściana 2) Siła w kotwie, góra i dołem wolnopodparta ścianka (odpór wystarczający - zagłębienie t daje nam tylko wolnopodparcie

3) Max momenty zginające. śc. szczelna górą wolnopodparta, dołem utwierdzona. Gdy uskok jest odpow. Duży należy podparcia wprowadzić w różnych miejscach t=pełnej fali ugięcia

0x08 graphic
Zał 1: ściana jest pionowa,

Zał 2: nie uwzgl. się tarcia między gruntem a ścianą

Zał 3: powierzch. naziomu jest płaska

Zał 4: nie uwzg. się pionowej reakcji gruntu przypadającej na jedn. ściany

0x08 graphic
0x08 graphic

1). Suma rzutów na oś poziomą Ap-Ea+Ep=0

2). Suma momentów wzgl. A MA=Ea*(2(h+t)/3-h' -Ep*(2t/3+h-h')

Metodą prób wyznaczamy t które spełnia to równanie

eax=γ·x·Ka Eax =1/2 γ2·x2·Ka=1/2·γ·x2·tg2(45-Ø/2)

Mx=Ap· (x-h') - Eax·x/3

dMX/dx = Ap-1/2x2·γ·tg2(45-Ø/2)=0

X=(2Ap/ γ·tg2(45-Ø/2))1/2

X-odległ. dla której wystąpi Mmax

TECHNICZNE ROZWIĄZANIA PODPARCIA ŚC.SZCZELNEJ

0x01 graphic
0x01 graphic

Przy odl < 10D zachodzi zjawisko oddziaływania buław na siebie.

0. Klasyf. pod wzgl. Stopnia skomplikowania

- war.gruntowe proste grunt jednorodny, gr.nisp w st.

Gr.sp w st. Brak gr.org, brak zaburzeń geodynamicznych, woda gruntowa pon.poz.pos.

- war.gr.złożone wyst gr zróżnicowane, co do rodzaju, miąższości, stanu, woda gr. pow. poz posadowienia

-war.skomplikowane - duża zmienność rodzajów miąższości, stanu gr, wyst.ogr org(pęczniejące), ekspansywne. Gr.spoiste mpl, w okolicach osuwisk, na terenach szkód górniczych, zjaw. Geotechniczne

Kategorie geotechniczne

-Kat 1 małe i proste konstrukcje dla których można zapewnić ......

na podstawie porówn.doświadczeń (stosujemy typowe, proste met.proj. (wykopy pow zwG, mosty do 15 m rozp, przepusty, kładki, nasypy do 3m, ściany oporowe (różnica wys do 2m)

-Kat 2 grunty gdzie nie wyst skomplikowanee war.gr., nie podlegającewiększemu zagrożeniu - war. Złożone (typowe śc.oporowe dla różn >2m, nasypy >3m, kotwy gruntowe i podobne syst, tunele twardych w niespękanych skałach nie obc.wodami naporowymi, nie wymagające szczeg.szczelności

-Kat 3 te których nie zalicza się do 1 i 2 kat. W skomplikowanych war.geot. oraz konstr. Duże i nietypowe o niezwykłych obc, wrażliwe na osiadanie, stanowiące zagrożenie, na terenach osuwiskowych (mosty >100m, głębokie wykopy pon zwG, konstr. I urz. Służące do obn.zwG, może spowodować wysunięcie gruntu, konstr. Narażone na wstrząsy sejsmiczne i szkody górnicze, konstr. Posad. Na gr.zapadowych i pęczniejących, wykopy w war.gęstej zabudowy istn, tunele w skałach miękkich i spękanych wymagających szczelności.

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic



Wyszukiwarka
