POLITECHNIKA

WROCŁAWSKA

INSTYTUT MASZYN, NAPĘDÓW I POMIARÓW ELEKTRYCZNYCH

Skład grupy:

Grzybowski Paweł (wykonał)

Olejnik Adrian

Kuchmistrz Przemysław

Gałka Łukasz

Stach Marcin

Mały Paweł

Wydział: ELEKTRYCZNY

Rok: 3

Rok Akadem. 2003/2004

LABORATORIUM MASZYN ELEKTRYCZNYCH

Data ćwiczenia: 17.11. 2003

Temat: CHARAKTERYSTYKI BOCZNIKOWEGO SILNIKA PRĄDU STAŁEGO

Prowadzący:

Mgr inż. J. Bialik

Nr ćwiczenia: 12

Ocena:

3) Zakres ćwiczenia

  1. Wyznaczanie charakterystyki mechanicznej n = f(It) oraz n = f(M);

  2. Wyznaczanie charakterystyki prędkości obrotowej n=f(If);

  3. Wyznaczanie charakterystyki regulacji If = f(It);

  4. Wyznaczanie charakterystyki momentu rozruchowego Mr = f(It), dla If = Ifn oraz If = 0,5 Ifn;

  5. Wyznaczanie charakterystyk roboczych, na podstawie wcześniej wykonanych charakterystyk.

4) Schemat pomiarowy

0x01 graphic

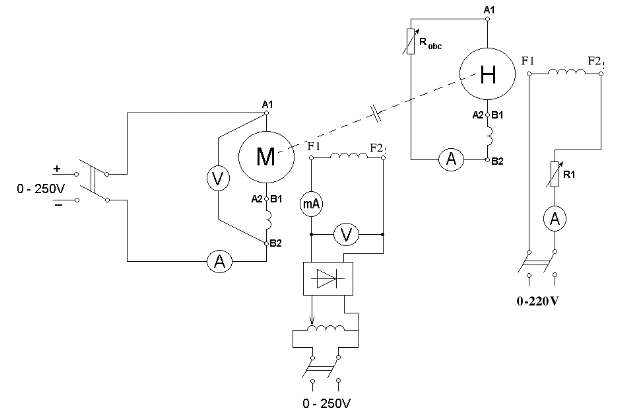

Rys. 1 Układ do pomiaru charakterystyk mechanicznej, prędkości obrotowej, regulacji i momentu

rozruchowego.

5) Tabele z wynikami pomiarów i obliczeń.

  1. Wyznaczanie charakterystyki mechanicznej silnika n = f(It) oraz n = f(M)

(U = Un = const)

Tab. 1 Pomiar charakterystyki mechanicznej

Lp.

U

It

n

If

F

l

M

[V]

[A]

[obr/min]

[A]

[N]

[m]

[Nּm]

1.

220

8,8

1450

0,40

143

0,065

9,30

2.

8,0

1460

129

8,38

3.

7,1

1460

117

7,60

4.

5,6

1470

87

5,66

5.

3,8

1480

57

3,70

6.

1,8

1500

17

1,10

Wartości zawarte w tabeli

Zmierzone:

U - napięcie zasilające uzwojenie twornika silnika [V],

It - prąd twornika silnika [A],

n - prędkość obrotowa silnika [obr/min],

If - prąd wzbudzenia silnika [A],

F - siła wytwarzająca moment obciążający silnika [N],

l - długość ramienia siły działającej na wale silnika [m] .

Obliczone:

M - moment wytworzony przez silnik [Nּm],

δn - procentowa zmiana prędkości obrotowej przy przejściu silnika od pracy znamionowej

(przy nn=1450 obr/min) do jałowej (przy nn=1500 obr/min) przy stałym napięciu zasilania [%].

  1. Wyznaczanie charakterystyki prędkości obrotowej n = f(If )

(It = Itn = const.;U = Un = const, l=0,065 [m])

Tab. 2 Pomiar charakterystyki prędkości obrotowej

Lp.

U

It

n

If

F

M

[V]

[A]

[obr/min]

[A]

[N]

[Nּm]

1.

220

8,7

1440

0,40

141

9,16

2.

1500

0,36

135

8,78

3.

1550

0,34

129

8,38

4.

1600

0,31

125

8,12

5.

1650

0,30

123

8,00

6.

1700

0,27

115

7,48

7.

1750

0,26

113

7,34

8.

1800

0,25

109

7,08

Wartości zawarte w tabeli

Zmierzone:

U - napięcie zasilające uzwojenie twornika silnika [V],

It - prąd twornika silnika [A],

n - prędkość obrotowa silnika [obr/min],

If - prąd wzbudzenia silnika [A],

F - siła wytwarzająca moment obciążający silnika [N],

Obliczone:

M - moment wytworzony przez silnik [Nּm],

  1. Wyznaczanie charakterystyki regulacji If = f(It )

(U = Un = const, n = nn = const., l=0,065 [m])

Tab.3 Pomiar charakterystyki regulacji

Lp.

U

It

n

If

F

M

[V]

[A]

[obr/min]

[A]

[N]

[Nּm]

1.

220

1,3

1500

0,40

7

0,46

2.

2,0

1500

0,39

19

1,24

3.

3,7

1500

0,38

51

3,32

4.

5,0

1500

0,37

81

5,27

5.

6,8

1500

0,37

107

6,96

6.

8,7

1500

0,36

137

8,91

7.

10,0

1500

0,35

155

10,08

Wartości zawarte w tabeli:

Zmierzone:

U - napięcie zasilające uzwojenie twornika silnika [V],

It - prąd twornika silnika [A],

n - prędkość obrotowa silnika [obr/min],

If - prąd wzbudzenia silnika [A],

F - siła wytwarzająca moment obciążający silnika [N],

Obliczone:

M - moment wytworzony przez silnik [Nּm],

  1. Wyznaczanie charakterystyki momentu rozruchowego Mr = f(It)

(If = const, n=0)

Tab.4 Pomiar charakterystyki momentu rozruchowego.

Lp.

It

If

It / If

l

F

Mr

Mr/Mn

It/Itn

[A]

[A]

-

[m]

[N]

[Nּm]

-

-

1.

If= Ifn

3,8

0,40

9,5

0,065

67

4,36

0,44

0,44

2.

5,0

12,5

93

6,05

0,61

0,57

3.

5,9

14,75

111

7,22

0,73

0,68

4.

7,0

17,5

135

8,78

0,89

0,80

5.

8,3

20,75

155

10,08

1,02

0,95

6.

9,0

22,5

167

10,86

1,1

1,03

7.

10,2

25,5

187

12,16

1,23

1,17

1.

If= 0,5Ifn

3,8

0,20

19

0,065

51

3,32

0,34

0,44

2.

5,2

26

73

4,75

0,48

0,60

3.

6,0

30

87

5,66

0,57

0,69

4.

7,0

35

99

6,44

0,65

0,80

5.

7,9

39,5

111

7,22

0,73

0,91

6.

9,0

45

127

8,26

0,84

1,03

7.

10,2

51

141

9,17

0,93

1,17

Wartości zawarte w tabeli

Zmierzone:

It - prąd twornika silnika [A],

If - prąd wzbudzenia silnika [A],

Obliczone:

Mr - moment rozruchowy [Nּm]

Mn - moment znamionowy [Nּm]

Mr/Mn - stosunek momentu rozruchowego do momentu znamionowego

  1. Wyznaczanie charakterystyk roboczych n, M, Mi, It, η = f(P2)

(U = Un = const, If = Ifn = const)

Tab.5 Wyznaczanie charakterystyk roboczych

Lp.

U

I

It

If

E

esz

n

M

Mi

Pi

P1

P2

η

Uwagi

[V]

[A]

[A]

[A]

[V]

[V]

[obr/min]

[Nּm]

[Nּm]

[kW]

[kW]

[W]

[%]

1.

220

9,2

8,8

0,40

206,03

2

1450

9,30

11,94

1,813

2,024

1,412

69

2.

8,4

8,0

207,12

2

1460

8,38

10,84

1,657

1,848

1,272

68

3.

7,5

7,1

208,34

2

1460

7,60

9,68

1,479

1,650

1,154

69

4.

6,0

5,6

210,38

2

1470

5,66

7,65

1,178

1,320

0,859

65

5.

4,2

3,8

212,83

2

1480

3,70

5,22

0,809

0,924

0,562

60

6.

2,2

1,8

215,55

2

1500

1,10

2,47

0,388

0,484

0,167

34,

Wartości zawarte w tabeli

Zmierzone w Tab. 1:

U - napięcie zasilające twornik silnika [A]

It - prąd twornika silnika [A],

n - prędkość obrotowa silnika [obr/min],

If - prąd wzbudzenia silnika [A],

M - moment wytworzony przez silnik [Nּm]

Obliczone:

I - prąd pobierany z sieci przez silnik [A]

P1 - moc pobierana [kW]

R*tc - rezystancja w obwodzie twornika przeliczona na umowna temperaturę pracy [Ω]

esz - spadek napięcia na szczotkach [V]

(Maszyny elektryczne, rozdział 6.4 KOMUTACJA, A.M.Plamitzer)

E - SEM twornika [V]

Pi - moc wewnętrzna maszyny [kW]

Mi - moment wewnętrzny [Nּm]

P2 - moc na wale silnika [kW]

η - sprawność [%]

6) Przykładowe obliczenia

Ad. 5a)

0x01 graphic

0x01 graphic

Ad. 5b)

0x01 graphic

Ad 5c)

0x01 graphic

Ad 5d)

0x01 graphic

0x01 graphic

0x01 graphic

Ad. 5e)

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

Przy obciążeniu powyżej 0,25In:

0x01 graphic

Przy obciążeniu poniżej 0,25In: (nie mieliśmy takich punktów pomiarowych)

0x01 graphic
0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

0x01 graphic

7. Charakterystyki silnika

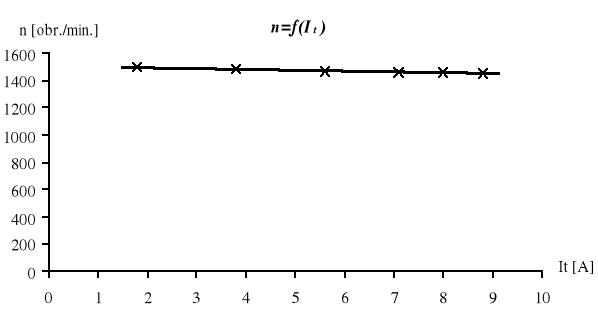

a) Charakterystyka mechaniczna n=f(It)

U=Un = const, Rf = const.

0x01 graphic

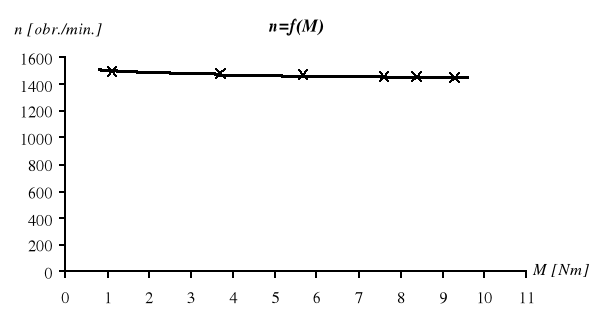

b) Charakterystyka mechaniczna n=f(M)

U=Un = const, Rf = const.

0x01 graphic

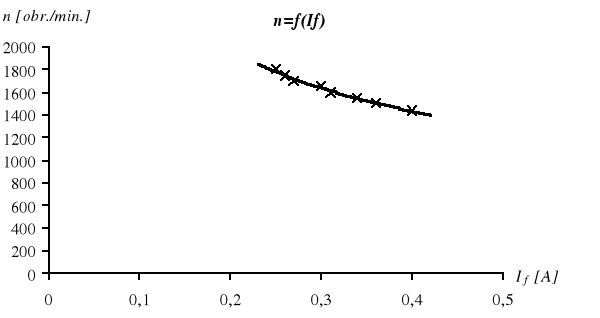

c) Charakterystyka prędkości obrotowej n=f(If)

U=Un=const, It=Itn= const.

0x01 graphic

d) Charakterystyka regulacji If=f(It).

U=Un=const, n=nn= const

0x01 graphic

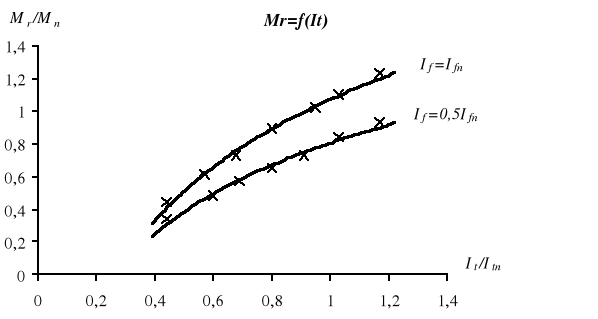

e) Charakterystyka momentu rozruchowego Mr=f(It)

n = 0, If =Ifn=0,4 [A] i If = 0,5Ifn = 0,2 [A]

0x01 graphic

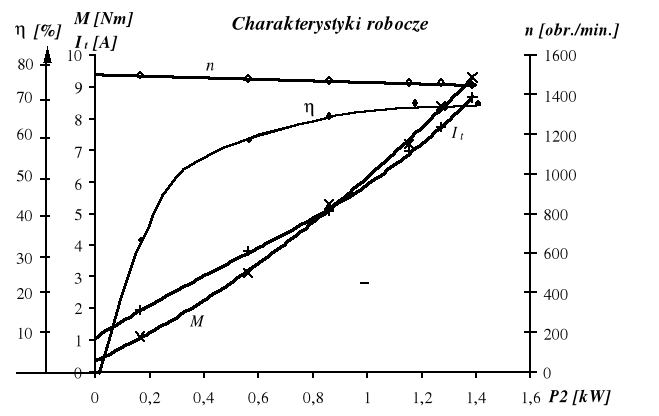

f) Charakterystyki robocze n, M, It, η = f(P2)

U=Un=const i If=Ifn =const.

0x01 graphic

5) Wnioski

Wartości odczytane z siłomierza zostały pomniejszone o 3 [N] gdyż tyle wskazywał siłomierz przed pomiarem (błędne wskazanie 0).

Procentowa zmiana prędkości obrotowej, przy przejściu silnika od pracy znamionowej do biegu jałowego wyniosła 3,4% co jest zgodne z normą (0,2%-20%).

W przypadku charakterystyki n=f(If), kształt odbiega od teoretycznej (dla punktów pomiarowych) jest to spowodowane nie liniową zależnością strumienia Ψ od prądu wzbudzenia. Gdyby jednak pomiary przeprowadzić dla większych prędkości silnika (co jest niemożliwe z uwagi na ograniczoną wytrzymałość mechaniczną), charakterystyka zbliżyła by się do teoretycznej.

Z charakterystyki momentu rozruchowego Mr=f(It) widać że moment rozruchowy silnie zależy od wartości prądu wzbudzenia. Zmniejszenie prądu wzbudzenia zmniejsza znacznie moment rozruchowy.

Z charakterystyki regulacji widzimy ,że zwiększając prąd twornika, przy jednoczesnym utrzymaniu stałej prędkości i stałego nap. zasilania, prąd wzbudzenia maleje co jest typowe dla silników bocznikowych.
